221
2-2. Combiné d'instruments
2
Pendant la conduite
86_EK (OM18073K)

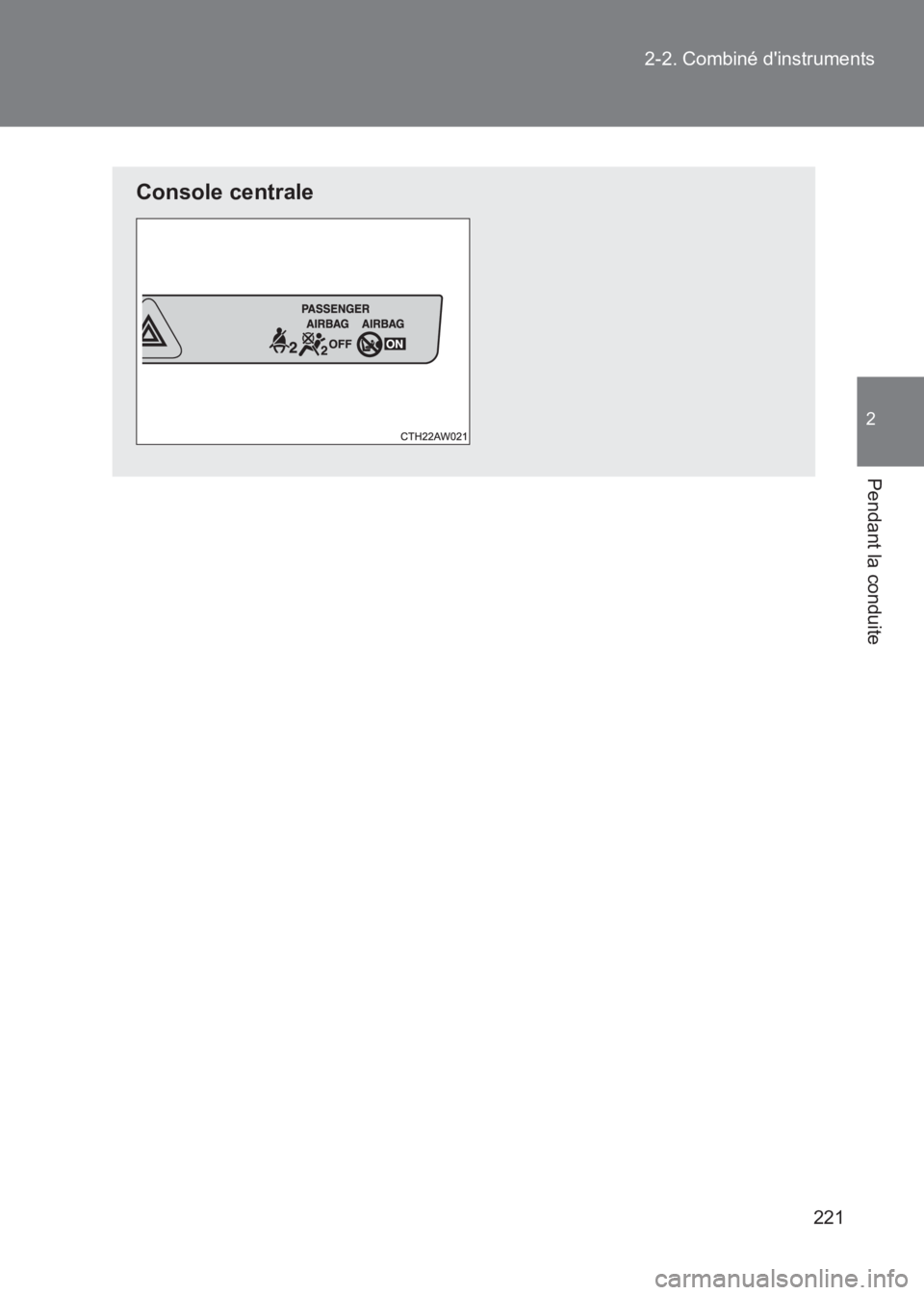

Console centrale

222
2-2. Combiné d'instruments
86_EK (OM18073K)
■

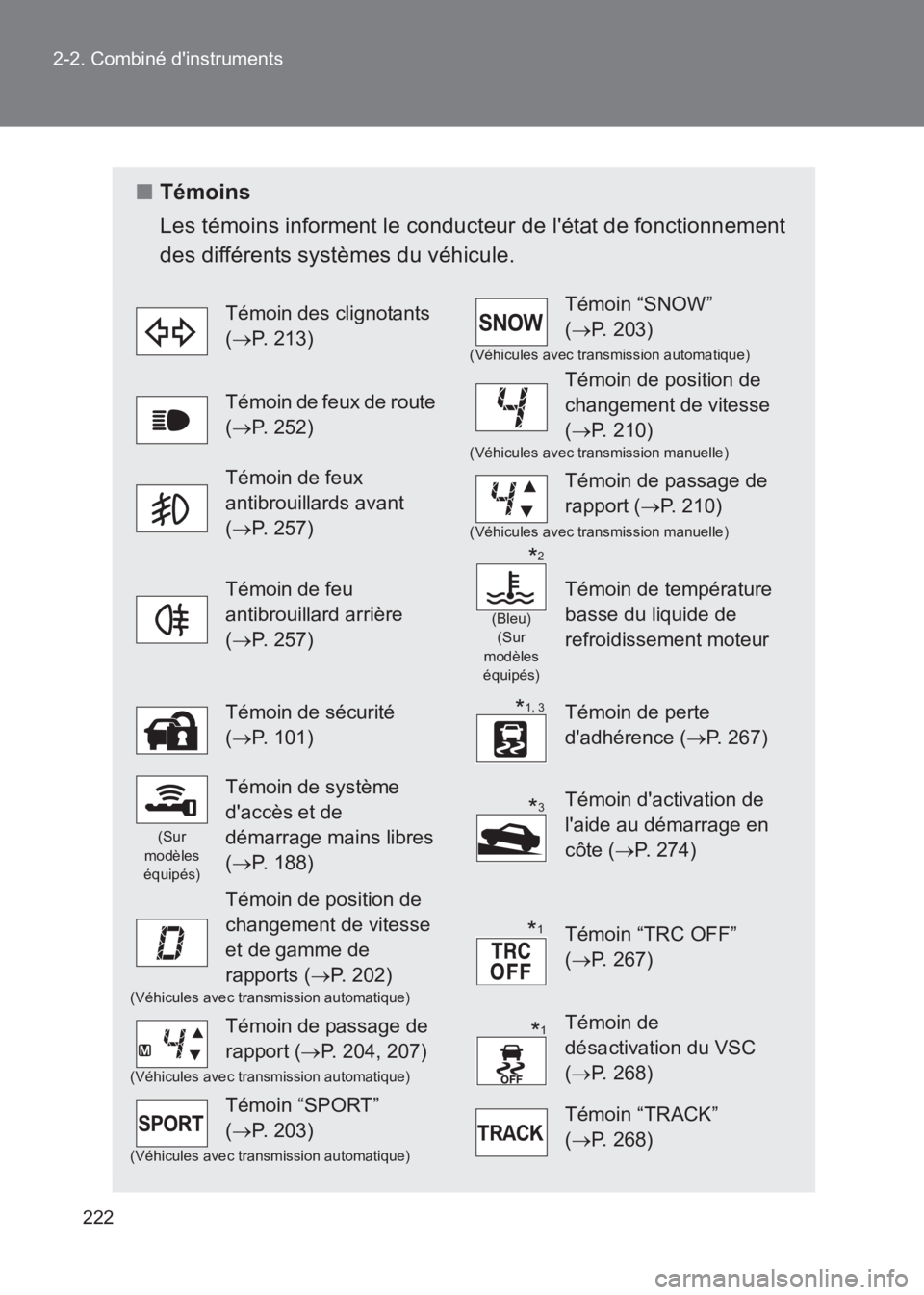

Témoins
Les témoins informent le conducteur de l'état de fonctionnement
des différents systèmes du véhicule.
Témoin des clignotants
(→ P. 213)Témoin “SNOW”
(→ P. 203)
(Véhicules avec transmission automatique)
Témoin de feux de route
(→ P. 252)
Témoin de position de
changement de vitesse
(→ P. 210)
(Véhicules avec transmission manuelle)
Témoin de feux
antibrouillards avant
(→ P. 257)Témoin de passage de
rapport ( →P. 210)
(Véhicules avec transmission manuelle)
Témoin de feu
antibrouillard arrière
(→ P. 257)
(Bleu)
(Sur
modèles
équipés)
Témoin de température
basse du liquide de
refroidissement moteur
Témoin de sécurité
( → P. 101)Témoin de perte
d'adhérence ( →P. 267)
(Sur
modèles
équipés)
Témoin de système
d'accès et de
démarrage mains libres
( → P. 188)Témoin d'activation de
l'aide au démarrage en
côte ( →P. 274)
Témoin de position de
changement de vitesse
et de gamme de
rapports ( →P. 202)
Témoin “TRC OFF”
(→ P. 267)
(Véhicules avec transmission automatique)
Témoin de passage de
rapport ( →P. 204, 207)Témoin de
désactivation du VSC
(→ P. 268)
(Véhicules avec transmission automatique)
Témoin “SPORT”
(→ P. 203)Témoin “TRACK”
(→ P. 268)
(Véhicules avec transmission automatique)
*2
*1, 3
*3
*1
*1

223
2-2. Combiné d'instruments
2
Pendant la conduite
86_EK (OM18073K)
*1:
Véhicules sans système d'accès et de démarrage mains libres
Ces témoins s'allument lorsque le contact du moteur est placé sur
la position “ON” pour indiquer qu'un contrôle des systèmes est en
cours. Ils s'éteignent après le démarrage du moteur, ou après
quelques secondes. Il peut y avoir un dysfonctionnement dans le
système si un témoin ne s'allume pas, ou si plusieurs témoins ne
s'éteignent pas. Faites contrôler le véhicule par un concessionnaire
ou un réparateur agréé Toyota, ou tout autre professionnel qualifié
et convenablement équipé pour de plus amples détails.
Véhicules équipés d'un système d'accès et de démarrage
mains libres
Ces témoins s'allument lorsque le contact “ENGINE START STOP”
est placé en mode IGNITION ON pour indiquer qu'un contrôle du
système est en cours. Ils s'éteignent après le démarrage du moteur,
ou après quelques secondes. Il peut y avoir un dysfonctionnement
dans le système si un témoin ne s'allume pas, ou si plusieurs
témoins ne s'éteignent pas. Faites contrôler le véhicule par un
concessionnaire ou un réparateur agréé Toyota, ou tout autre
professionnel qualifié et convenablement équipé pour de plus
amples détails.

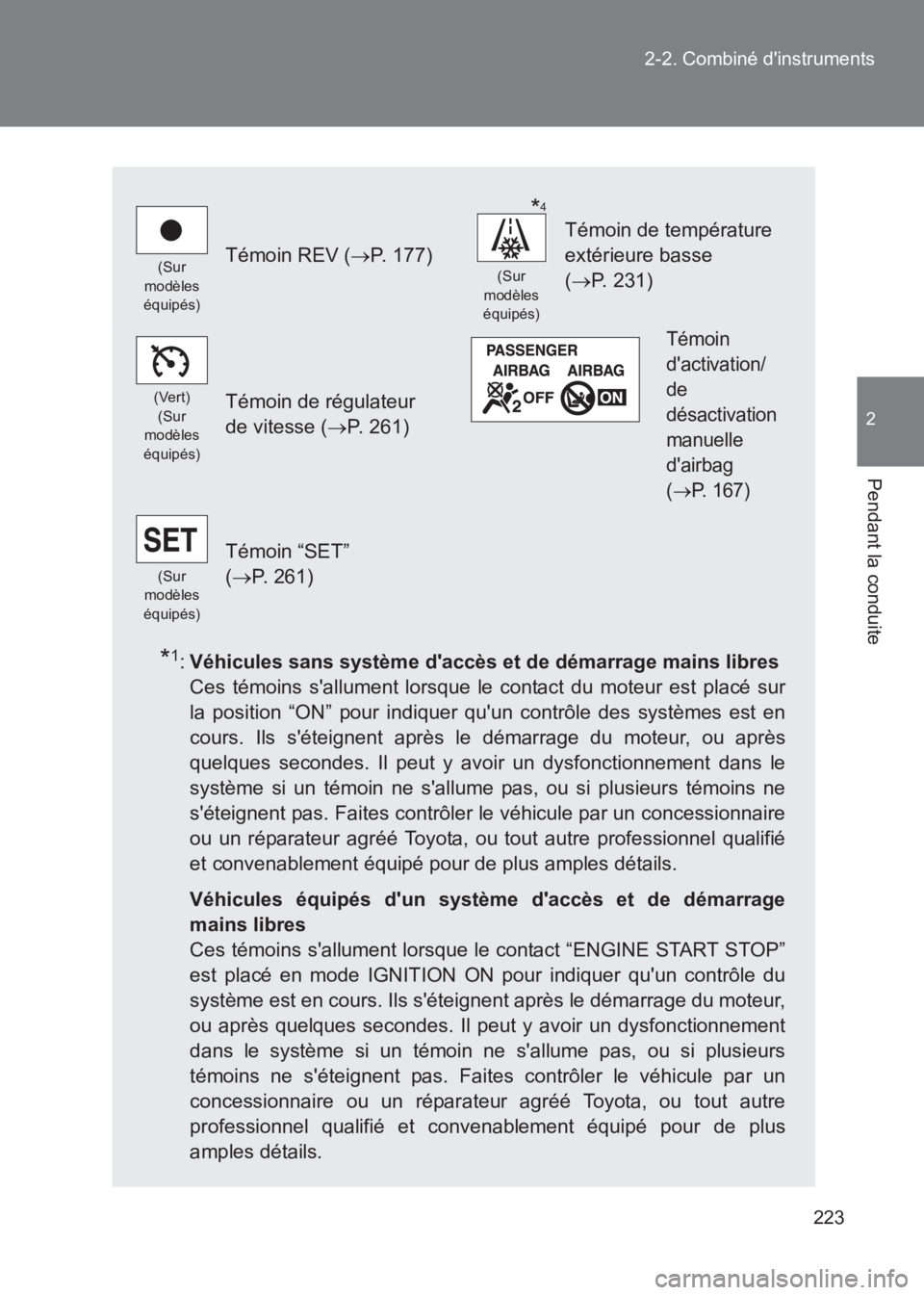

(Sur
modèles
équipés)Témoin REV ( →P. 177)(Sur
modèles
équipés)
Témoin de température
extérieure basse
( → P. 231)
(Vert)
(Sur
modèles
équipés)Témoin de régulateur
de vitesse ( →P. 261)
Témoin
d'activation/
de
désactivation
manuelle
d'airbag
(
→P. 167)
(Sur
modèles
équipés)
Témoin “SET”
( → P. 261)
*4

224
2-2. Combiné d'instruments
86_EK (OM18073K)
*2: Ce témoin s'allume lorsque la température du liquide de
refroidissement moteur est basse.
*3: Le témoin clignote pour indiquer que le système est actif.
*4: Lorsque la température extérieure est d'environ 3°C (37°F) oumoins, le témoin s'allume.

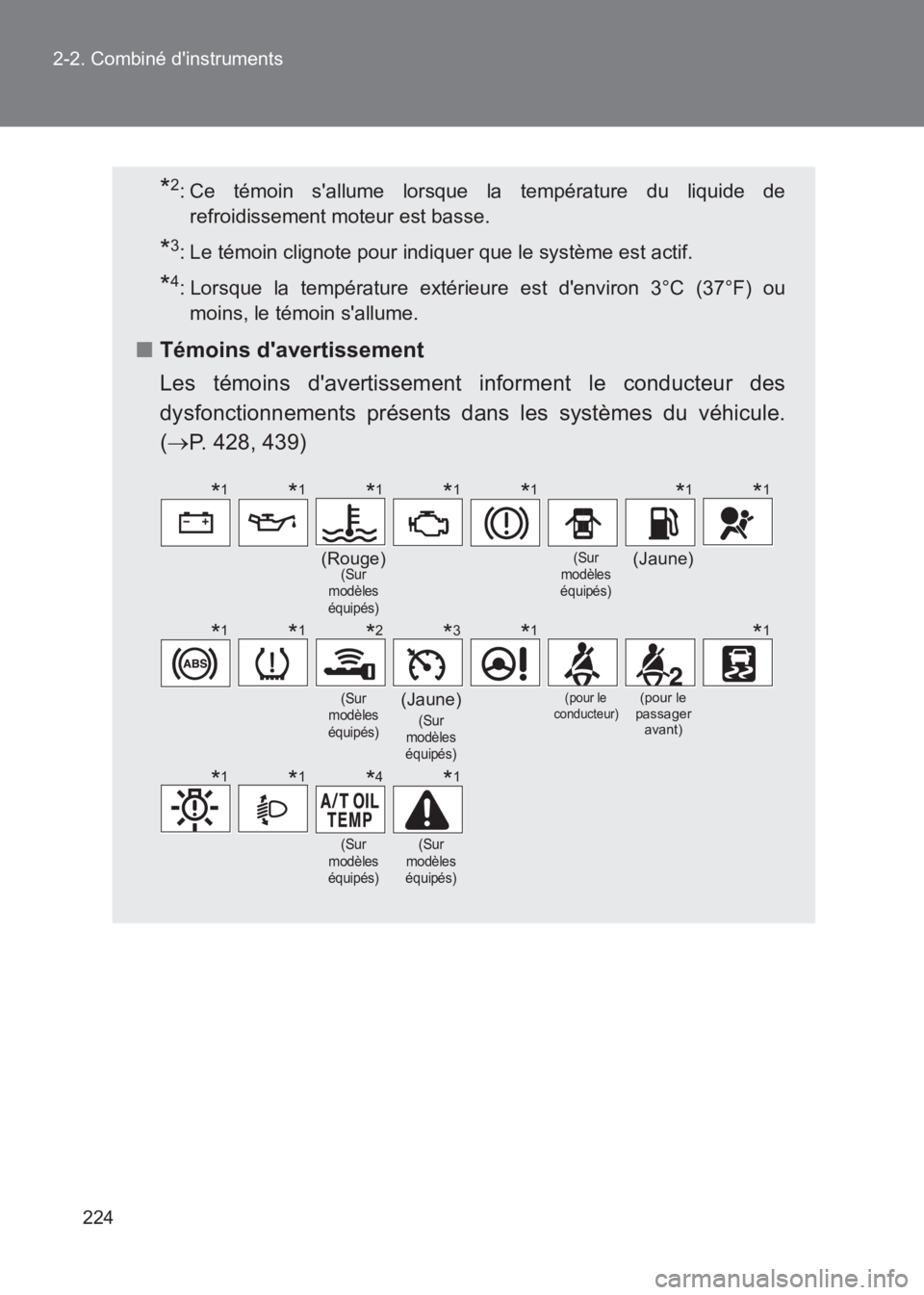

■ Témoins d'avertissement
Les témoins d'avertissement informent le conducteur des
dysfonctionnements présents dans les systèmes du véhicule.
(→ P. 428, 439)
(Rouge)(Sur
modèles
équipés)(Sur
modèles
équipés)(Jaune)
(Sur
modèles
équipés)(Jaune)(Sur
modèles
équipés)
(pour le
conducteur)(pour le
passager avant)
(Sur
modèles
équipés)(Sur
modèles
équipés)
*1*1*1*1*1*1*1
*1*1*2*3*1*1
*1*1*4*1

225
2-2. Combiné d'instruments
2
Pendant la conduite
86_EK (OM18073K)
*1:
Véhicules sans système d'accès et de démarrage mains libres
Ces témoins s'allument lorsque le contact du moteur est placé sur
la position “ON” pour indiquer qu'un contrôle des systèmes est en
cours. Ils s'éteignent après le démarrage du moteur, ou après
quelques secondes. Il peut y avoir un dysfonctionnement dans le
système si un témoin ne s'allume pas, ou si plusieurs témoins ne
s'éteignent pas. Faites contrôler le véhicule par un concessionnaire
ou un réparateur agréé Toyota, ou tout autre professionnel qualifié
et convenablement équipé pour de plus amples détails.
Véhicules équipés d'un système d'accès et de démarrage
mains libres
Ces témoins s'allument lorsque le contact “ENGINE START STOP”
est placé en mode IGNITION ON pour indiquer qu'un contrôle du
système est en cours. Ils s'éteignent après le démarrage du moteur,
ou après quelques secondes. Il peut y avoir un dysfonctionnement
dans le système si un témoin ne s'allume pas, ou si plusieurs
témoins ne s'éteignent pas. Faites contrôler le véhicule par un
concessionnaire ou un réparateur agréé Toyota, ou tout autre
professionnel qualifié et convenablement équipé pour de plus
amples détails.
*2: Le témoin clignote en jaune pour indiquer un dysfonctionnement. Le témoin clignote rapidement en vert pour indiquer que l'antivol de
direction n'est pas débloqué.
*3: Le témoin s'allume en jaune pour indiquer un dysfonctionnement.
*4: Véhicules équipés d'un écran multifonctionnel monochromeuniquement: Ce témoin s'allume lorsque le contact du moteur est
placé sur la position “ON” pour indiquer qu'un contrôle des
systèmes est en cours. Il s'éteint après le démarrage du moteur, ou
après quelques secondes. Il peut y avoir un dysfonctionnement
dans le système si le témoin ne s'allume pas ou s'éteint. Faites
contrôler le véhicule par votre concessionnaire Toyota pour plus de
détails.

226
2-2. Combiné d'instruments
86_EK (OM18073K)
AVERTISSEMENT
■
Si un témoin d'avertissement du système de sécurité ne s'allume pas
Si le témoin d'un système de sécurité tel que le témoin d'avertissement ABS
ou SRS ne s'allume pas au démarrage du moteur, cela peut signifier que le
système incriminé n'est pas en mesure de vous offrir sa protection en cas
d'accident, ce qui peut entraîner la mort ou de graves blessures. Si cela se
produit, faites contrôler immédiatement le véhicule par un concessionnaire
ou un réparateur agréé Toyota, ou tout autre professionnel qualifié et
convenablement équipé.

227
2-2. Combiné d'instruments
2
Pendant la conduite
86_EK (OM18073K)

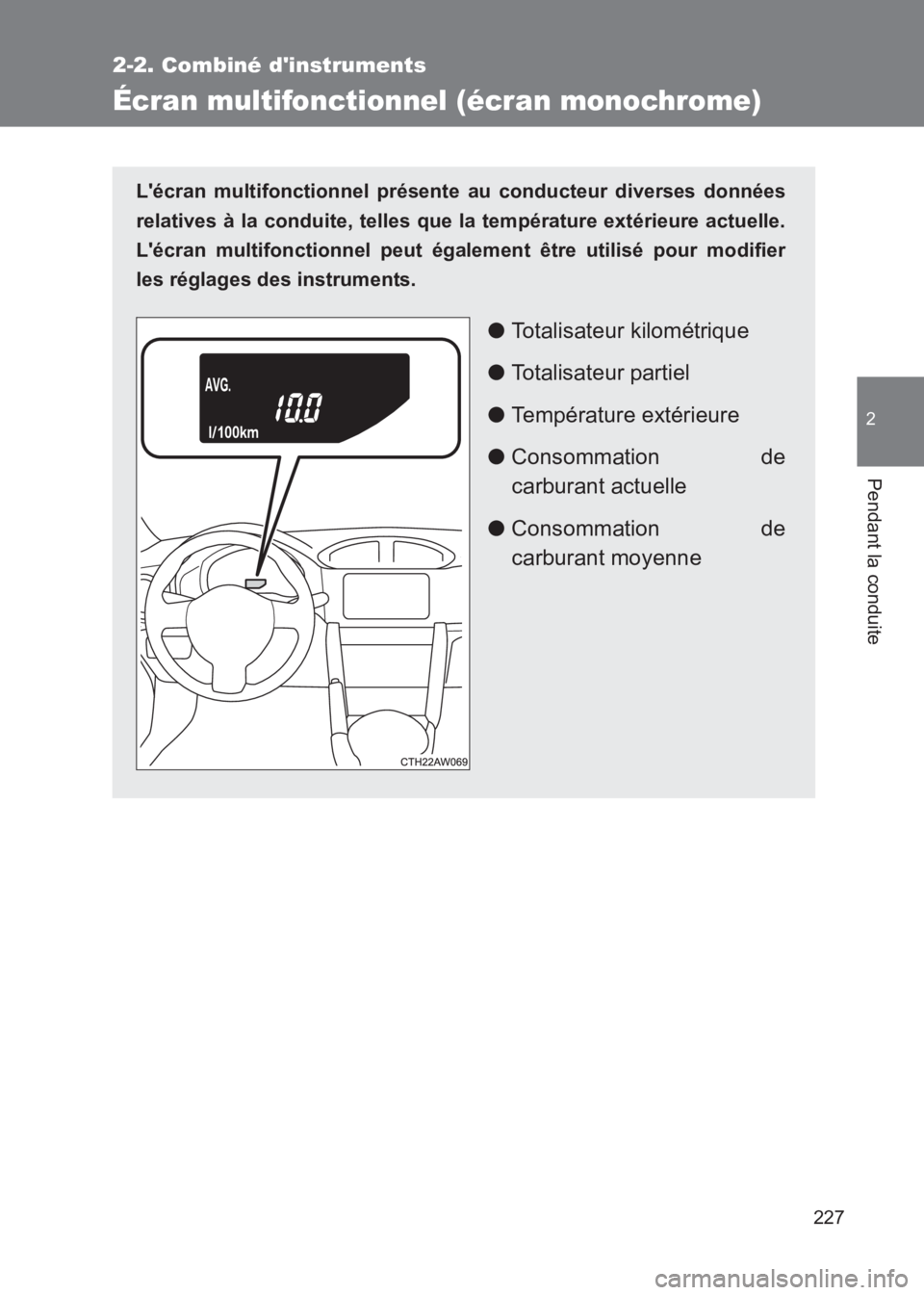

Écran multifonctionnel (écran monochrome)
L'écran multifonctionnel présente au conducteur diverses données
relatives à la conduite, telles que la température extérieure actuelle.
L'écran multifonctionnel peut égal ement être utilisé pour modifier
les réglages des instruments.
● Totalisateur kilométrique
● Totalisateur partiel
● Température extérieure
● Consommation de
carburant actuelle
● Consommation de
carburant moyenne

228
2-2. Combiné d'instruments
86_EK (OM18073K)

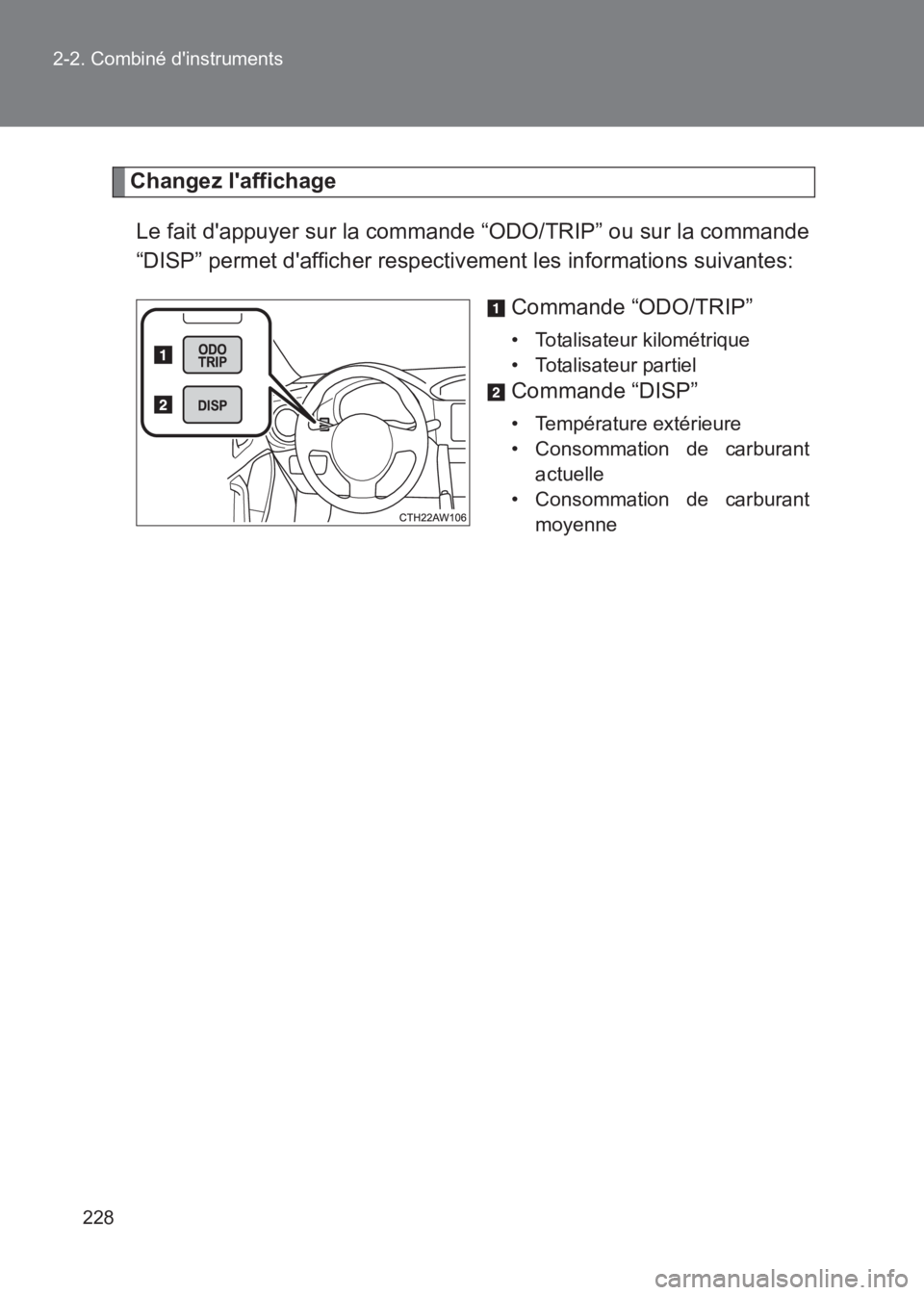

Changez l'affichage
Le fait d'appuyer sur la commande “ODO/TRIP” ou sur la commande
“DISP” permet d'afficher respectivement les informations suivantes: Commande “ODO/TRIP”
• Totalisateur kilométrique
• Totalisateur partiel
Commande “DISP”
• Température extérieure
• Consommation de carburantactuelle
• Consommation de carburant moyenne

229
2-2. Combiné d'instruments
2
Pendant la conduite
86_EK (OM18073K)
■

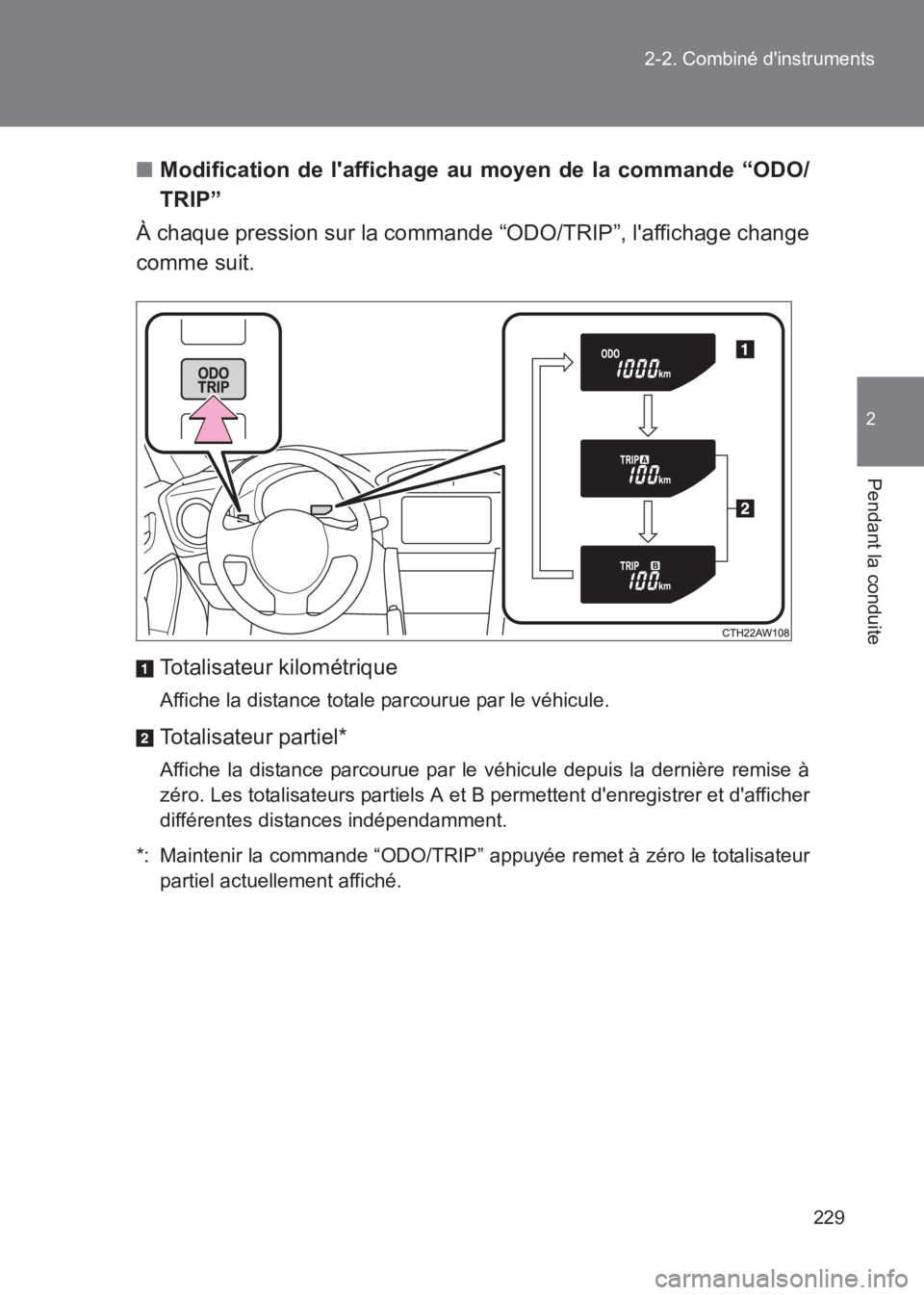

Modification de l'affichage au moyen de la commande “ODO/
TRIP”
À chaque pression sur la commande “ODO/TRIP”, l'affichage change
comme suit.
Totalisateur kilométrique
Affiche la distance totale parcourue par le véhicule.
Totalisateur partiel*
Affiche la distance parcourue par le véhicule depuis la dernière remise à
zéro. Les totalisateurs partiels A et B permettent d'enregistrer et d'afficher
différentes distances indépendamment.
*: Maintenir la commande “ODO/TRIP” appuyée remet à zéro le totalisateur partiel actuellement affiché.

230
2-2. Combiné d'instruments
86_EK (OM18073K)
■

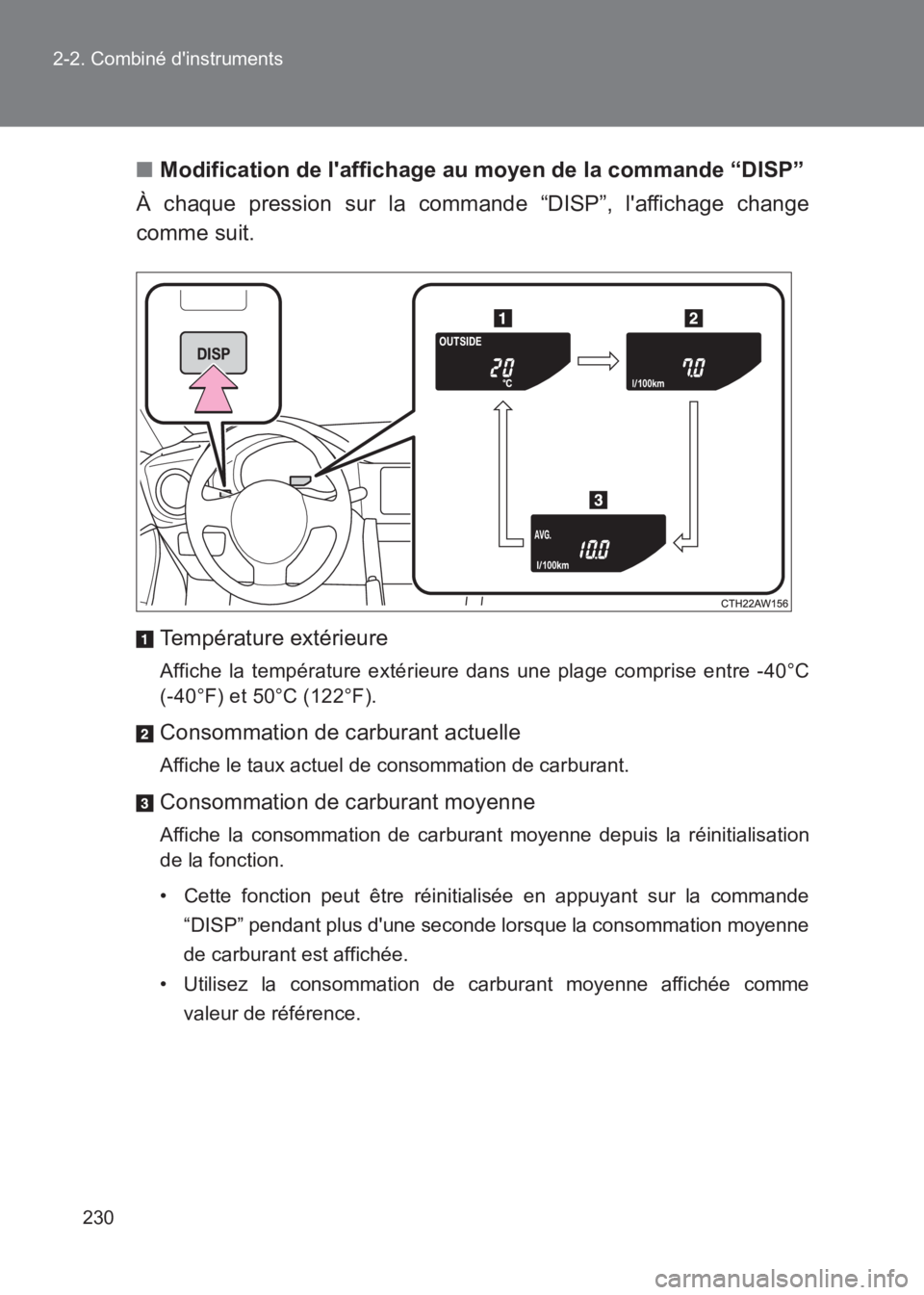

Modification de l'affichage au moyen de la commande “DISP”
À chaque pression sur la commande “DISP”, l'affichage change
comme suit.
Température extérieure
Affiche la température extérieure dans une plage comprise entre -40°C
(-40°F) et 50°C (122°F).
Consommation de carburant actuelle
Affiche le taux actuel de consommation de carburant.
Consommation de carburant moyenne
Affiche la consommation de carburant moyenne depuis la réinitialisation
de la fonction.
• Cette fonction peut être réinitialisée en appuyant sur la commande “DISP” pendant plus d'une seconde lorsque la consommation moyenne
de carburant est affichée.
• Utilisez la consommation de carburant moyenne affichée comme valeur de référence.
