TOYOTA GT86 2017 Notices Demploi (in French)

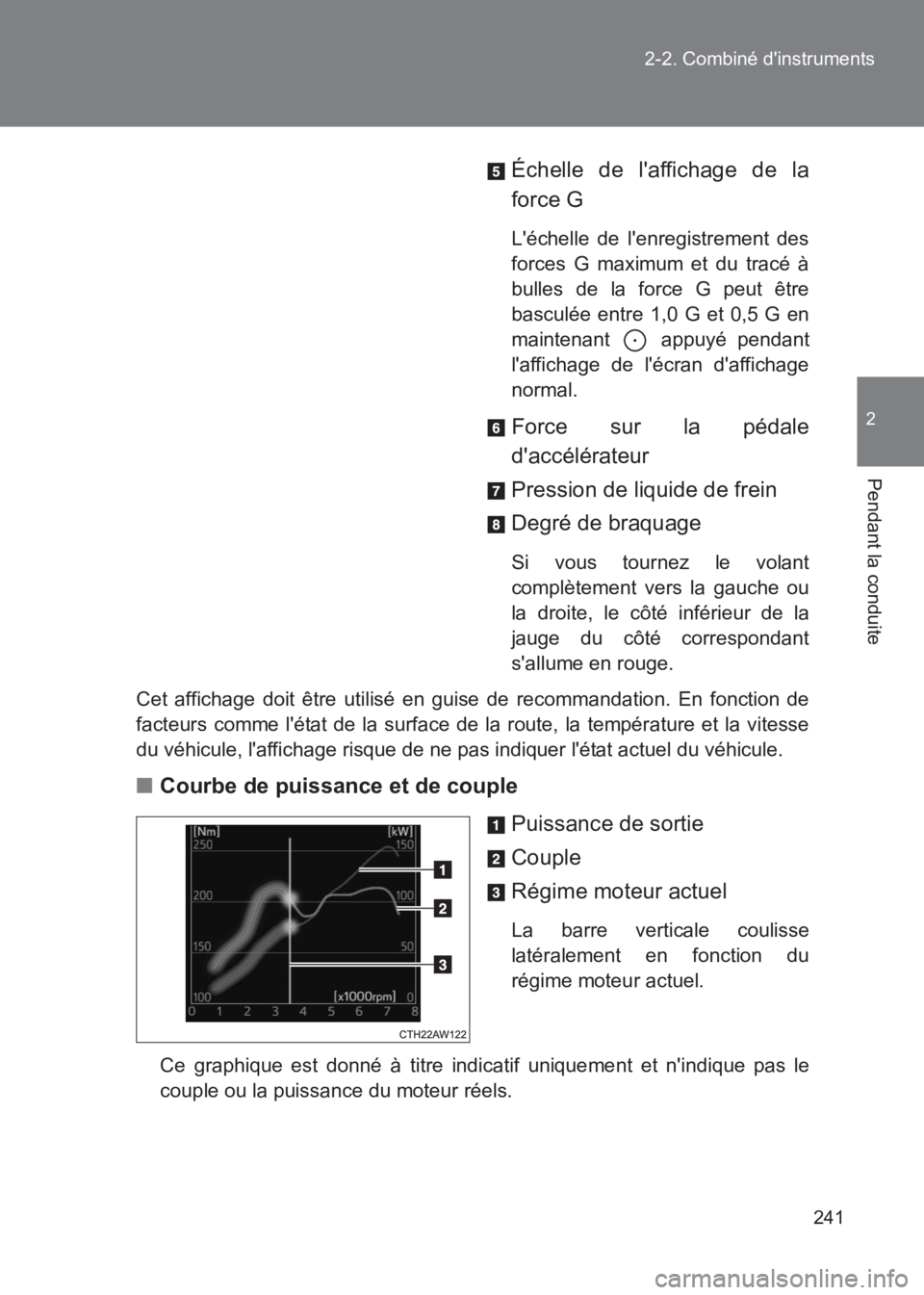

241
2-2. Combiné d'instruments
2
Pendant la conduite
86_EK (OM18073K)
Échelle de l'affichage de la
force G
L'échelle de l'enregistrement des
forces G maximum et du tracé à
bulles de la force G peut être
basculée entre 1,0 G et 0,5 G en
maintenant appuyé pendant
l'affichage de l'écran d'affichage
normal.
Force sur la pédale
d'accélérateur
Pression de liquide de frein
Degré de braquage
Si vous tournez le volant
complètement vers la gauche ou
la droite, le côté inférieur de la
jauge du côté correspondant
s'allume en rouge.
Cet affichage doit être utilisé en guise de recommandation. En fonction de
facteurs comme l'état de la surface de la route, la température et la vitesse
du véhicule, l'affichage risque de ne pas indiquer l'état actuel du véhicule.
■ Courbe de puissance et de couple
Puissance de sortie
Couple
Régime moteur actuel
La barre verticale coulisse
latéralement en fonction du
régime moteur actuel.
Ce graphique est donné à titre indica tif uniquement et n'indique pas le
couple ou la puissance du moteur réels.

242
2-2. Combiné d'instruments
86_EK (OM18073K)
■

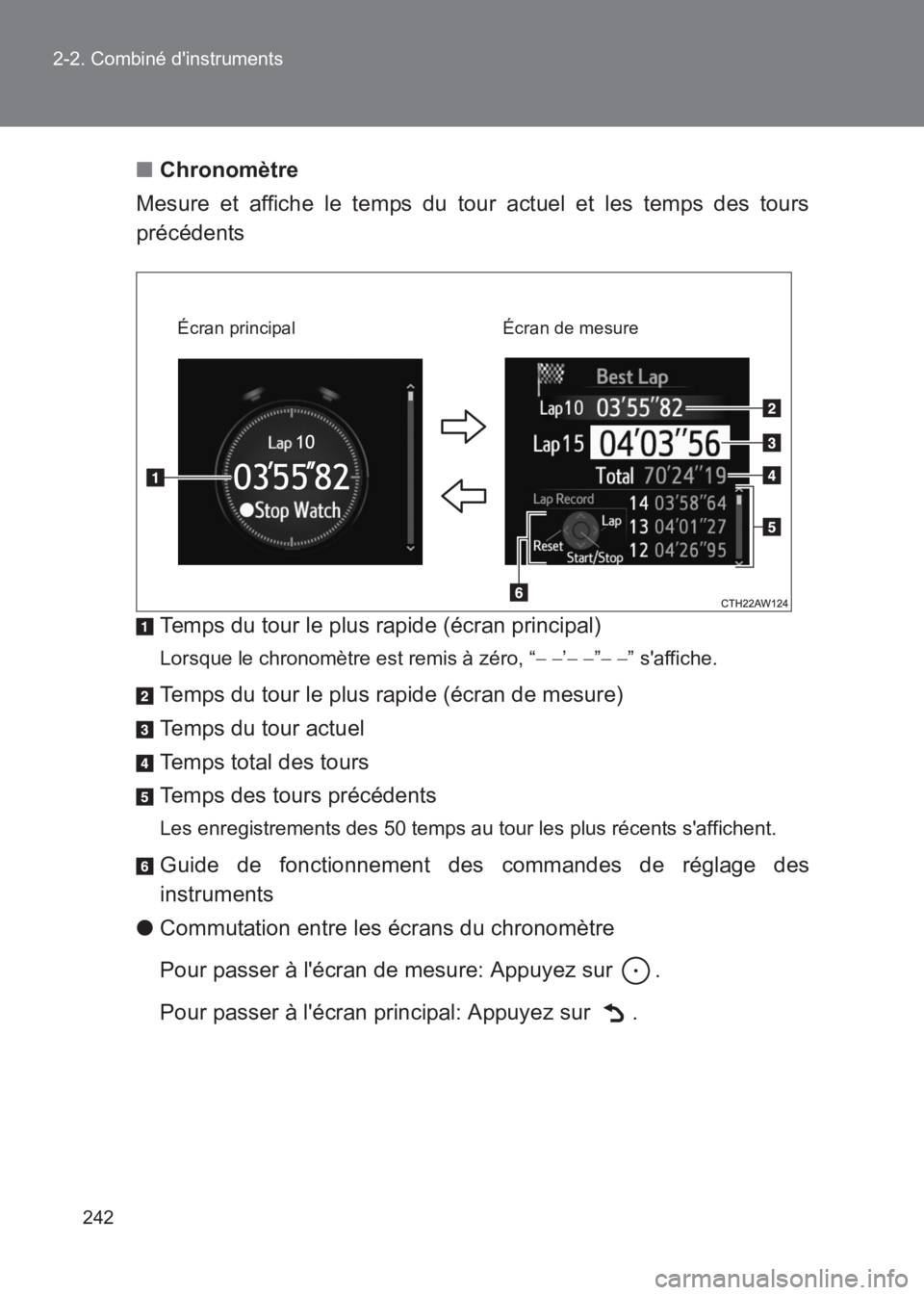

Chronomètre
Mesure et affiche le temps du tour actuel et les temps des tours
précédents
Temps du tour le plus rapide (écran principal)
Lorsque le chronomètre est remis à zéro, “ − −’− − ”− − ” s'affiche.
Temps du tour le plus rapide (écran de mesure)
Temps du tour actuel
Temps total des tours
Temps des tours précédents
Les enregistrements des 50 temps au tour les plus récents s'affichent.
Guide de fonctionnement des commandes de réglage des
instruments
● Commutation entre les écrans du chronomètre
Pour passer à l'écran de mesure: Appuyez sur .
Pour passer à l'écran principal: Appuyez sur .
Écran principal Écran de mesure

243
2-2. Combiné d'instruments
2
Pendant la conduite
86_EK (OM18073K)
●

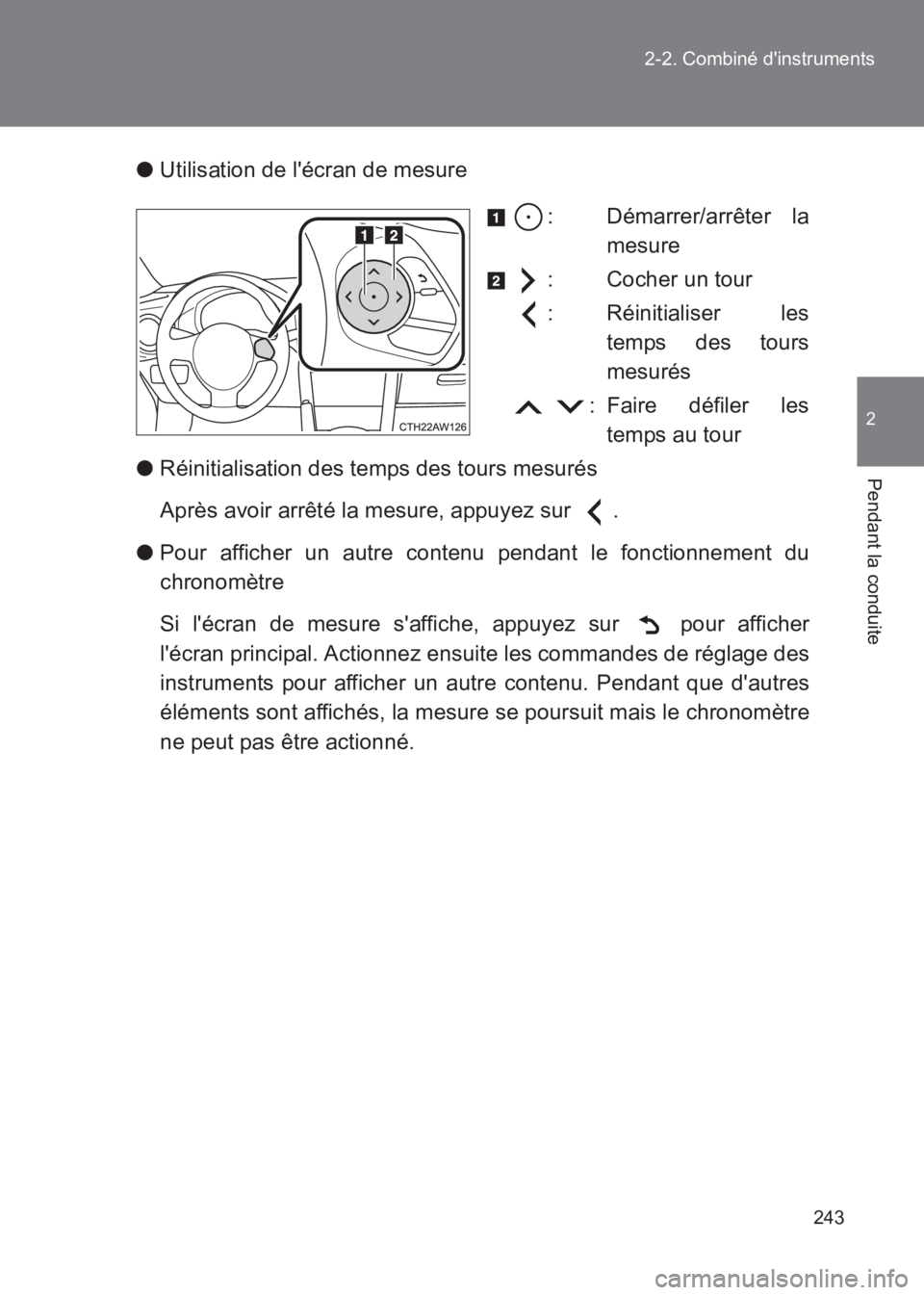

Utilisation de l'écran de mesure
: Démarrer/arrêter lamesure
: Cocher un tour
: Réinitialiser les temps des tours
mesurés
: Faire défiler les temps au tour
● Réinitialisation des temps des tours mesurés
Après avoir arrêté la mesure, appuyez sur .
● Pour afficher un autre contenu pendant le fonctionnement du
chronomètre
Si l'écran de mesure s'affiche, appuyez sur pour afficher
l'écran principal. Actionnez ensuite les commandes de réglage des
instruments pour afficher un autre contenu. Pendant que d'autres
éléments sont affichés, la mesure se poursuit mais le chronomètre
ne peut pas être actionné.

244
2-2. Combiné d'instruments
86_EK (OM18073K)

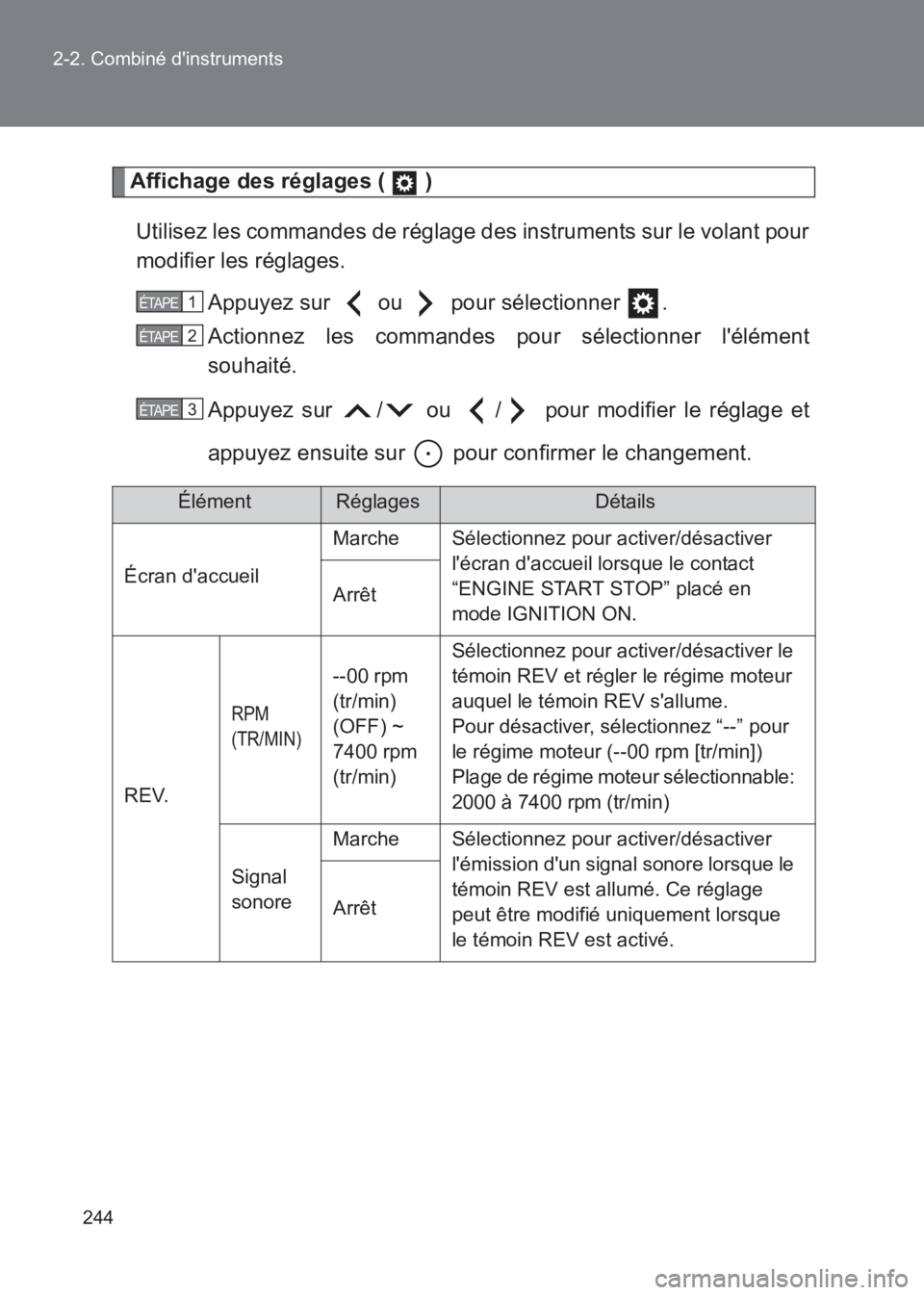

Affichage des réglages ( )
Utilisez les commandes de réglage des instruments sur le volant pour
modifier les réglages. Appuyez sur ou pour sélectionner .
Actionnez les commandes pour sélectionner l'élément
souhaité.
Appuyez sur / ou / pour modifier le réglage et
appuyez ensuite sur pour confirmer le changement.
ÉlémentRéglagesDétails
Écran d'accueil Marche Sélectionnez pour activer/désactiver
l'écran d'accueil lorsque le contact
“ENGINE START STOP” placé en
mode IGNITION ON.
Arrêt
REV.
RPM
(TR/MIN)
--00 rpm
(tr/min)
(OFF) ~
7400 rpm
(tr/min) Sélectionnez pour activer/désactiver le
témoin REV et régler le régime moteur
auquel le témoin REV s'allume.
Pour désactiver, sélectionnez “--” pour
le régime moteur (--00 rpm [tr/min])
Plage de régime moteur sélectionnable:
2000 à 7400 rpm (tr/min)
Signal
sonore Marche Sélectionnez pour activer/désactiver
l'émission d'un signal sonore lorsque le
témoin REV est allumé. Ce réglage
peut être modifié uniquement lorsque
le témoin REV est activé.
Arrêt
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

245
2-2. Combiné d'instruments
2
Pendant la conduite
86_EK (OM18073K)

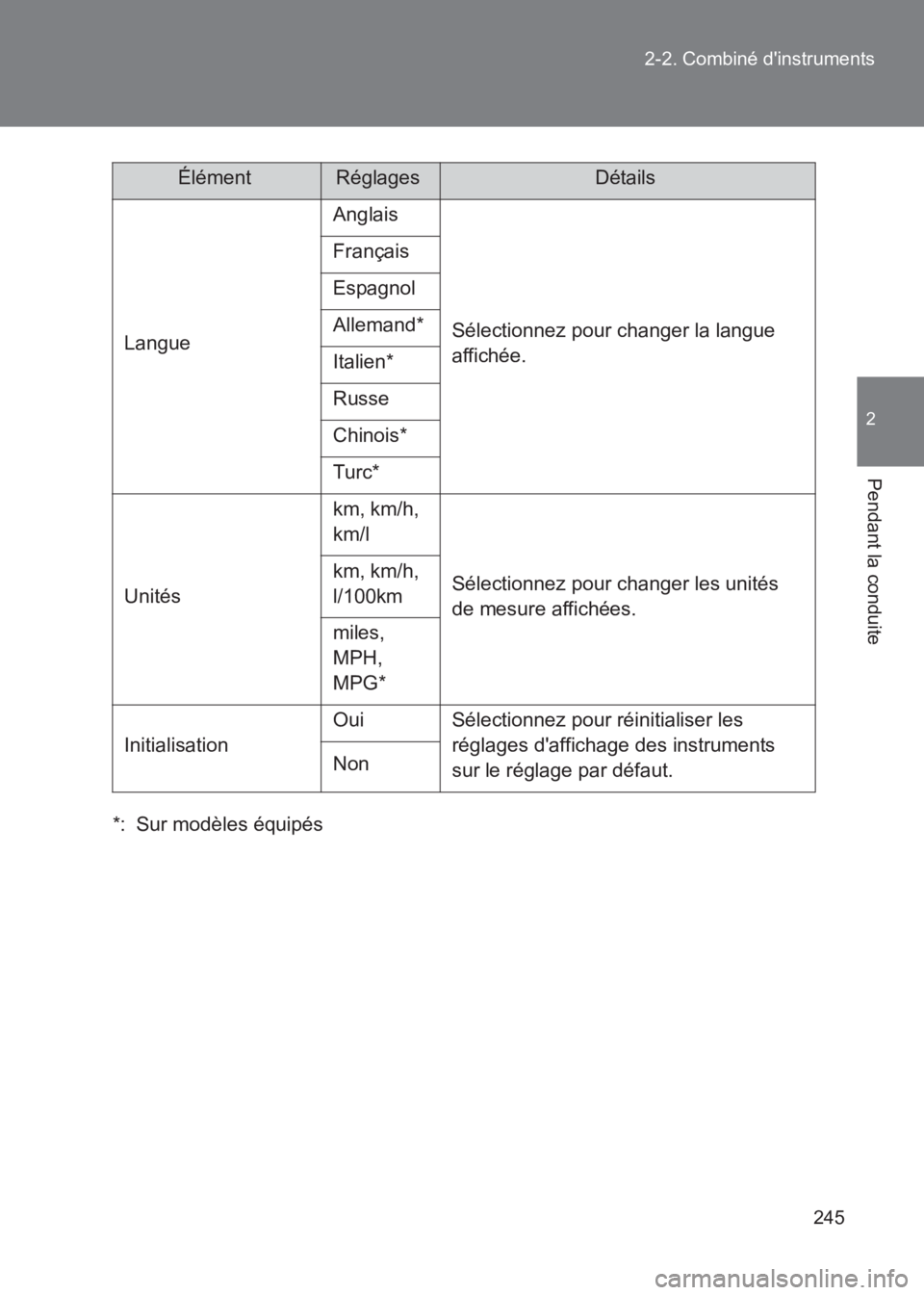

*: Sur modèles équipés
Langue
Anglais
Sélectionnez pour changer la langue
affichée.
Français
Espagnol
Allemand*
Italien*
Russe
Chinois*
Turc*
Unités km, km/h,
km/l
Sélectionnez pour changer les unités
de mesure affichées.
km, km/h,
l/100km
miles,
MPH,
MPG*
Initialisation Oui Sélectionnez pour réinitialiser les
réglages d'affichage des instruments
sur le réglage par défaut.
Non
ÉlémentRéglagesDétails

246
2-2. Combiné d'instruments
86_EK (OM18073K)

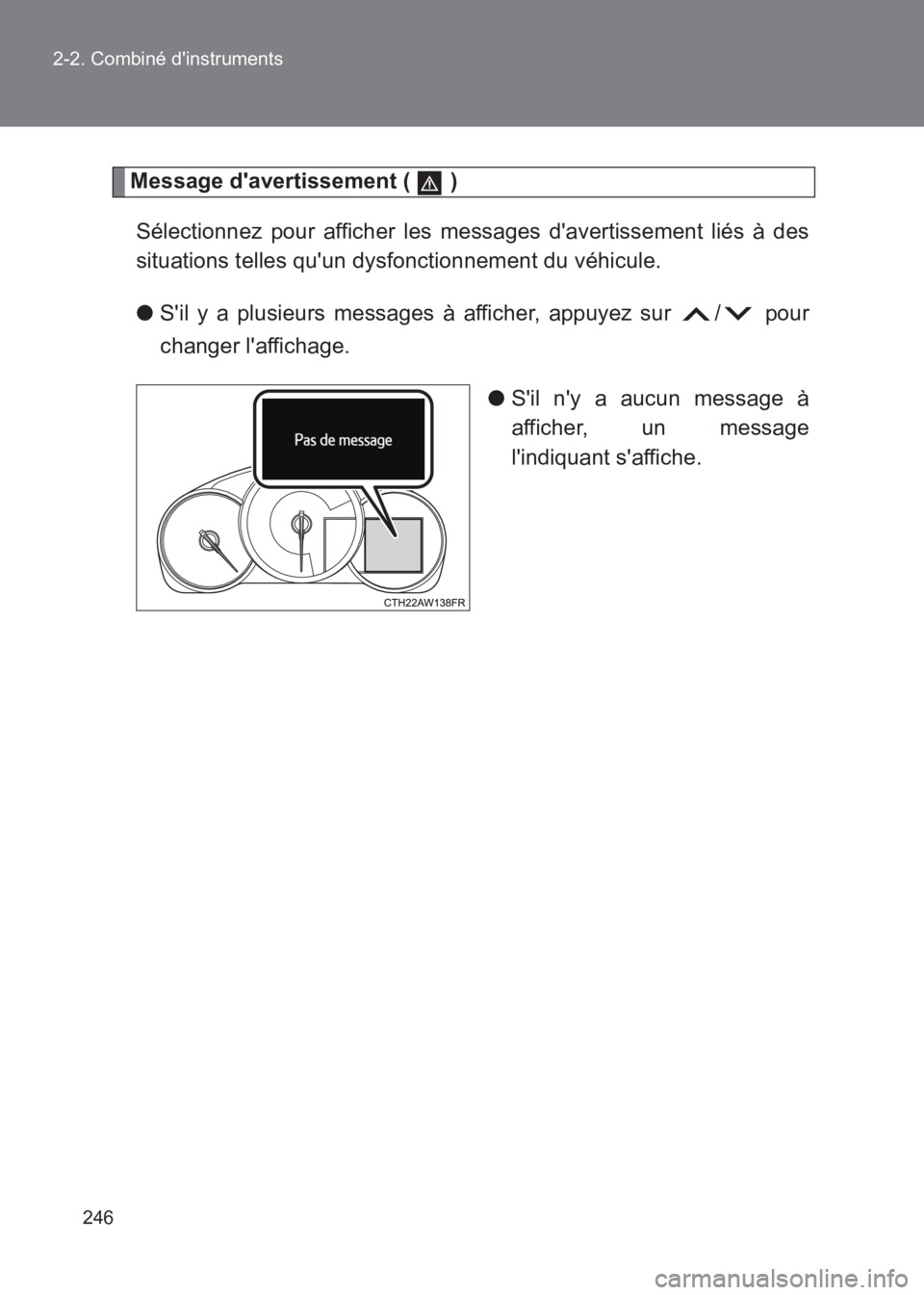

Message d'avertissement ( )
Sélectionnez pour afficher les messages d'avertissement liés à des
situations telles qu'un dysfonctionnement du véhicule.
● S'il y a plusieurs messages à afficher, appuyez sur / pour
changer l'affichage.
●S'il n'y a aucun message à
afficher, un message
l'indiquant s'affiche.

247
2-2. Combiné d'instruments
2
Pendant la conduite
86_EK (OM18073K)

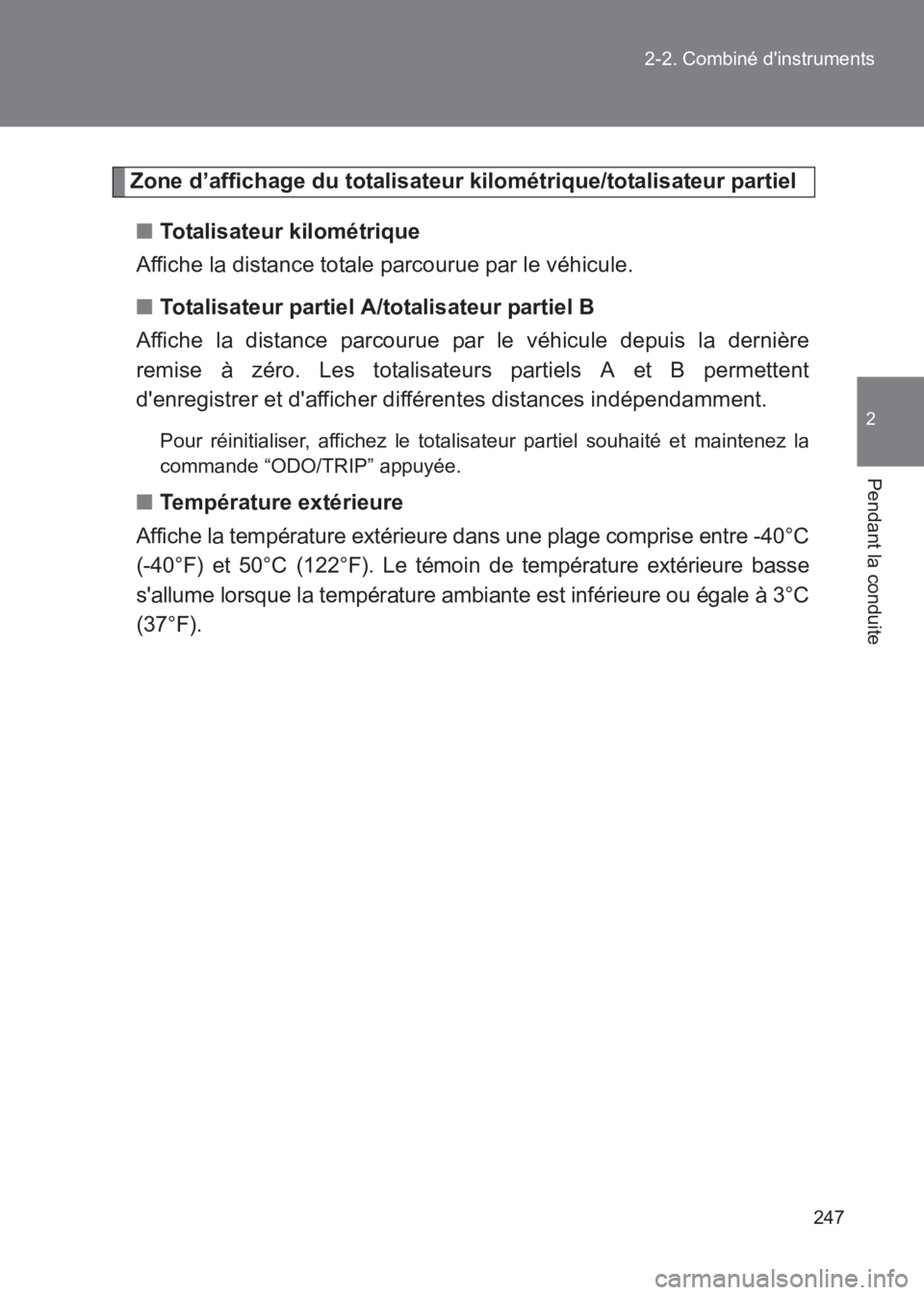

Zone d’affichage du totalisateur kilométrique/totalisateur partiel
■ Totalisateur kilométrique
Affiche la distance totale parcourue par le véhicule.
■ Totalisateur partiel A/totalisateur partiel B
Affiche la distance parcourue par le véhicule depuis la dernière
remise à zéro. Les totalisateurs partiels A et B permettent
d'enregistrer et d'afficher différentes distances indépendamment.
Pour réinitialiser, affichez le totali sateur partiel souhaité et maintenez la
commande “ODO/TRIP” appuyée.
■ Température extérieure
Affiche la température extérieure dans une plage comprise entre -40°C
(-40°F) et 50°C (122°F). Le témoin de température extérieure basse
s'allume lorsque la température ambiante est inférieure ou égale à 3°C
(37°F).

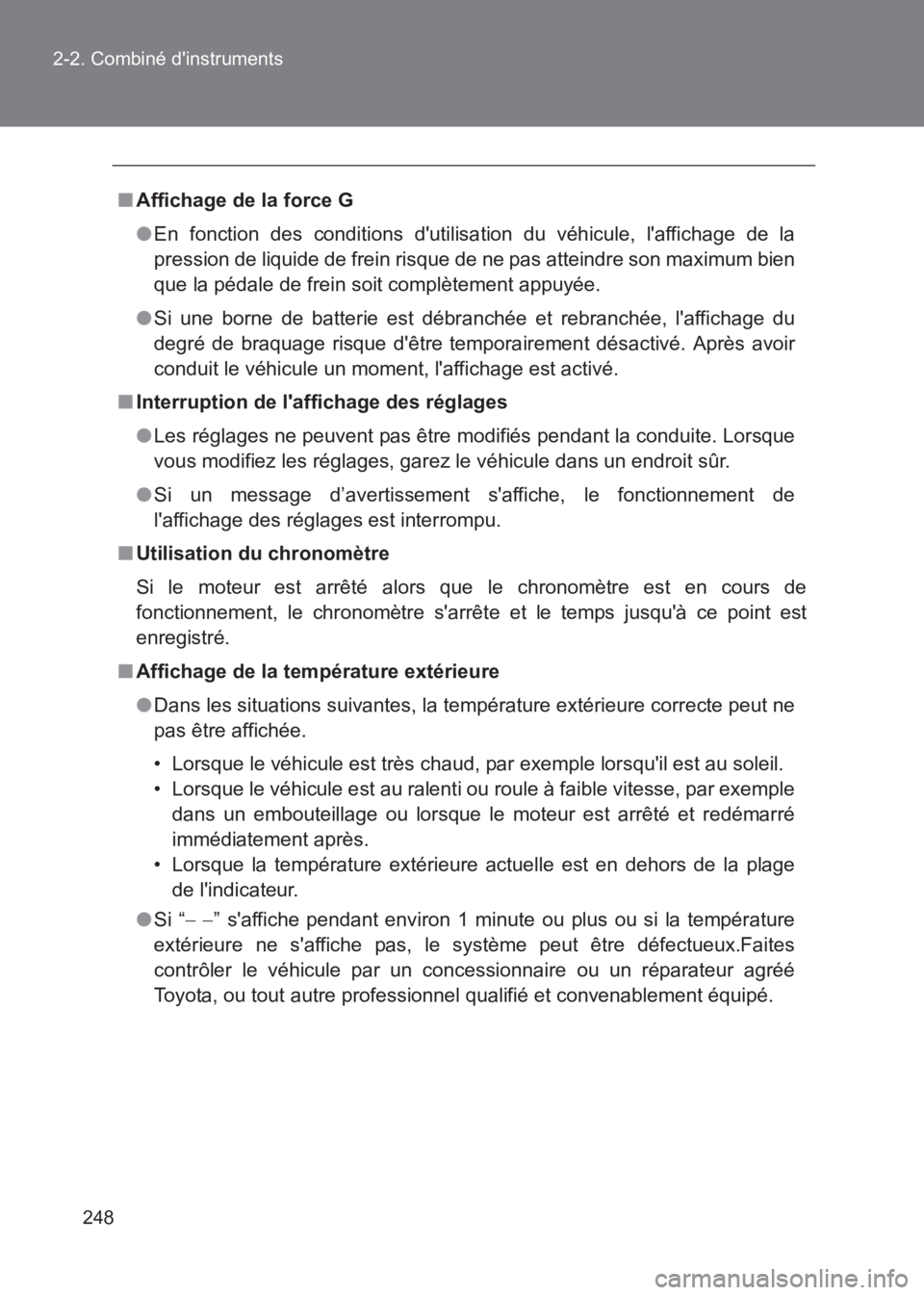

248
2-2. Combiné d'instruments
86_EK (OM18073K)
■
Affichage de la force G
●En fonction des conditions d'utilis ation du véhicule, l'affichage de la
pression de liquide de frein risque de ne pas atteindre son maximum bien
que la pédale de frein soit complètement appuyée.
● Si une borne de batterie est débranchée et rebranchée, l'affichage du
degré de braquage risque d'être tempor airement désactivé. Après avoir
conduit le véhicule un moment, l'affichage est activé.
■ Interruption de l'affichage des réglages
●Les réglages ne peuvent pas être modifiés pendant la conduite. Lorsque
vous modifiez les réglages, garez le véhicule dans un endroit sûr.
● Si un message d’avertissement s'affiche, le fonctionnement de
l'affichage des réglages est interrompu.
■ Utilisation du chronomètre
Si le moteur est arrêté alors que le chronomètre est en cours de
fonctionnement, le chronomètre s'arrête et le temps jusqu'à ce point est
enregistré.
■ Affichage de la température extérieure
●Dans les situations suivantes, la température extérieure correcte peut ne
pas être affichée.
• Lorsque le véhicule est très chaud, par exemple lorsqu'il est au soleil.
• Lorsque le véhicule est au ralenti ou roule à faible vitesse, par exemple
dans un embouteillage ou lorsque le moteur est arrêté et redémarré
immédiatement après.
• Lorsque la température extérieure actuelle est en dehors de la plage de l'indicateur.
● Si “ − −” s'affiche pendant environ 1 minute ou plus ou si la température
extérieure ne s'affiche pas, le système peut être défectueux.Faites
contrôler le véhicule par un concessionnaire ou un réparateur agréé
Toyota, ou tout autre professionnel qualifié et convenablement équipé.

249
2-2. Combiné d'instruments
2
Pendant la conduite
86_EK (OM18073K)
■

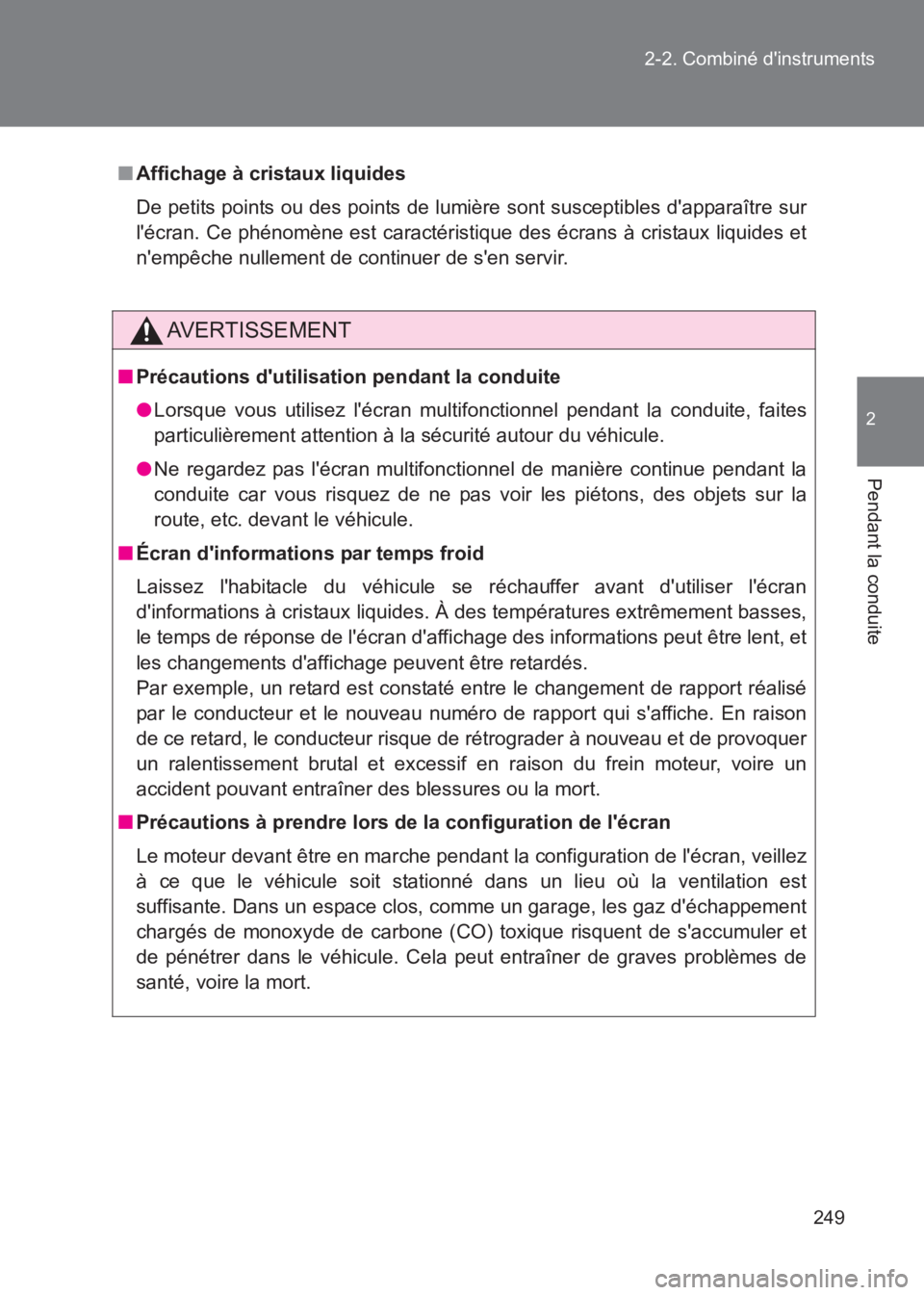

Affichage à cristaux liquides
De petits points ou des points de lumière sont susceptibles d'apparaître sur
l'écran. Ce phénomène est caractéristique des écrans à cristaux liquides et
n'empêche nullement de continuer de s'en servir.
AVERTISSEMENT
■Précautions d'utilisation pendant la conduite
●Lorsque vous utilisez l'écran multifonctionnel pendant la conduite, faites
particulièrement attention à la sécurité autour du véhicule.
● Ne regardez pas l'écran multifonctionnel de manière continue pendant la
conduite car vous risquez de ne pas voir les piétons, des objets sur la
route, etc. devant le véhicule.
■ Écran d'informations par temps froid
Laissez l'habitacle du véhicule se réchauffer avant d'utiliser l'écran
d'informations à cristaux liquides. À des températures extrêmement basses,
le temps de réponse de l'écran d'affichage des informations peut être lent, et
les changements d'affichage peuvent être retardés.
Par exemple, un retard est constaté entre le changement de rapport réalisé
par le conducteur et le nouveau numéro de rapport qui s'affiche. En raison
de ce retard, le conducteur risque de rétrograder à nouveau et de provoquer
un ralentissement brutal et excessif en raison du frein moteur, voire un
accident pouvant entraîner des blessures ou la mort.
■ Précautions à prendre lors de la configuration de l'écran
Le moteur devant être en marche pendant la configuration de l'écran, veillez
à ce que le véhicule soit stationné dans un lieu où la ventilation est
suffisante. Dans un espace clos, comme un garage, les gaz d'échappement
chargés de monoxyde de carbone (CO) toxique risquent de s'accumuler et
de pénétrer dans le véhicule. Cela peut entraîner de graves problèmes de
santé, voire la mort.

250
2-2. Combiné d'instruments
86_EK (OM18073K)

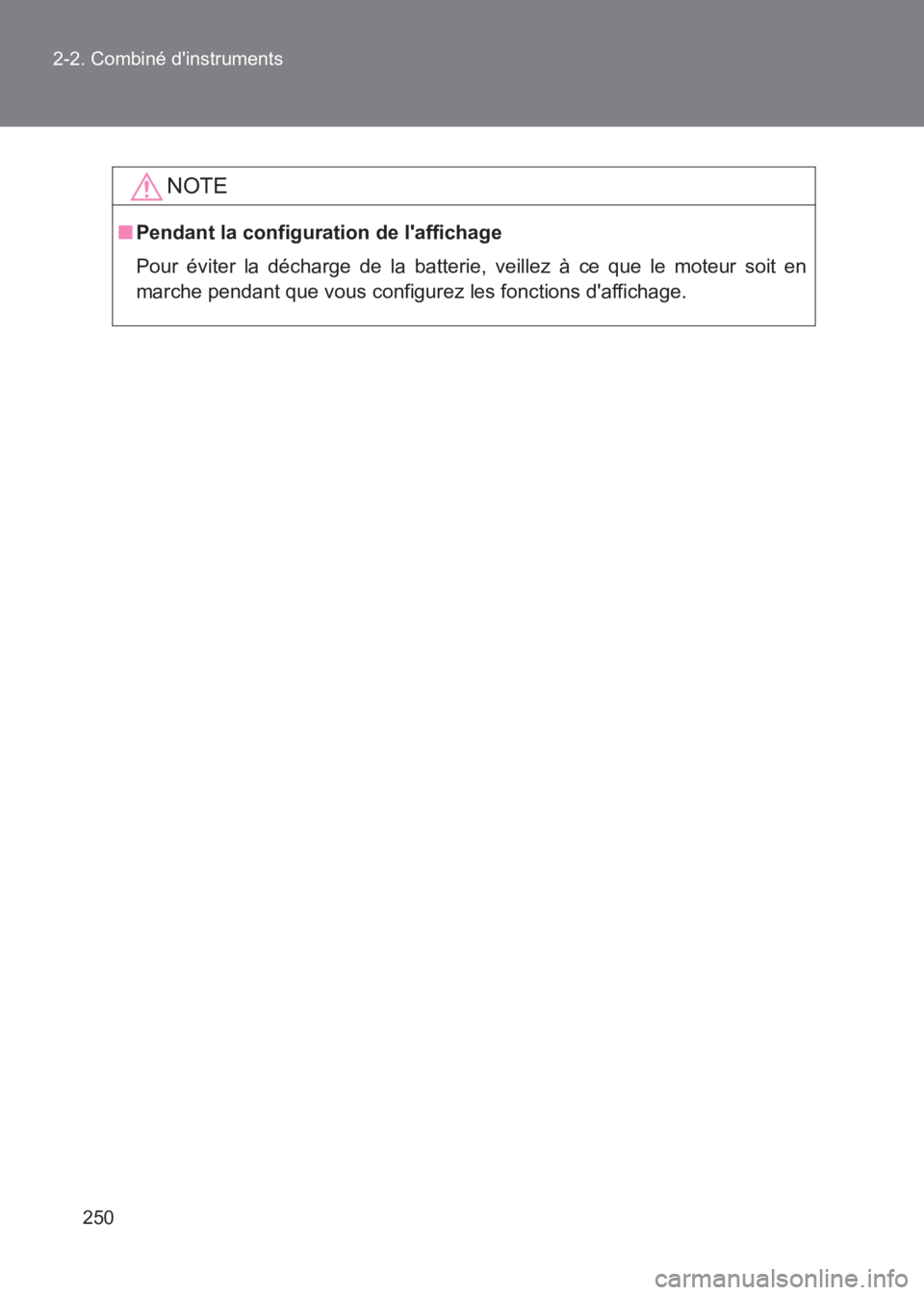

NOTE
■
Pendant la configuration de l'affichage
Pour éviter la décharge de la batterie, veillez à ce que le moteur soit en
marche pendant que vous configurez les fonctions d'affichage.
