2-2. Combiné d'instruments
2
Pendant la conduite
86_EK (OM18073K)
■

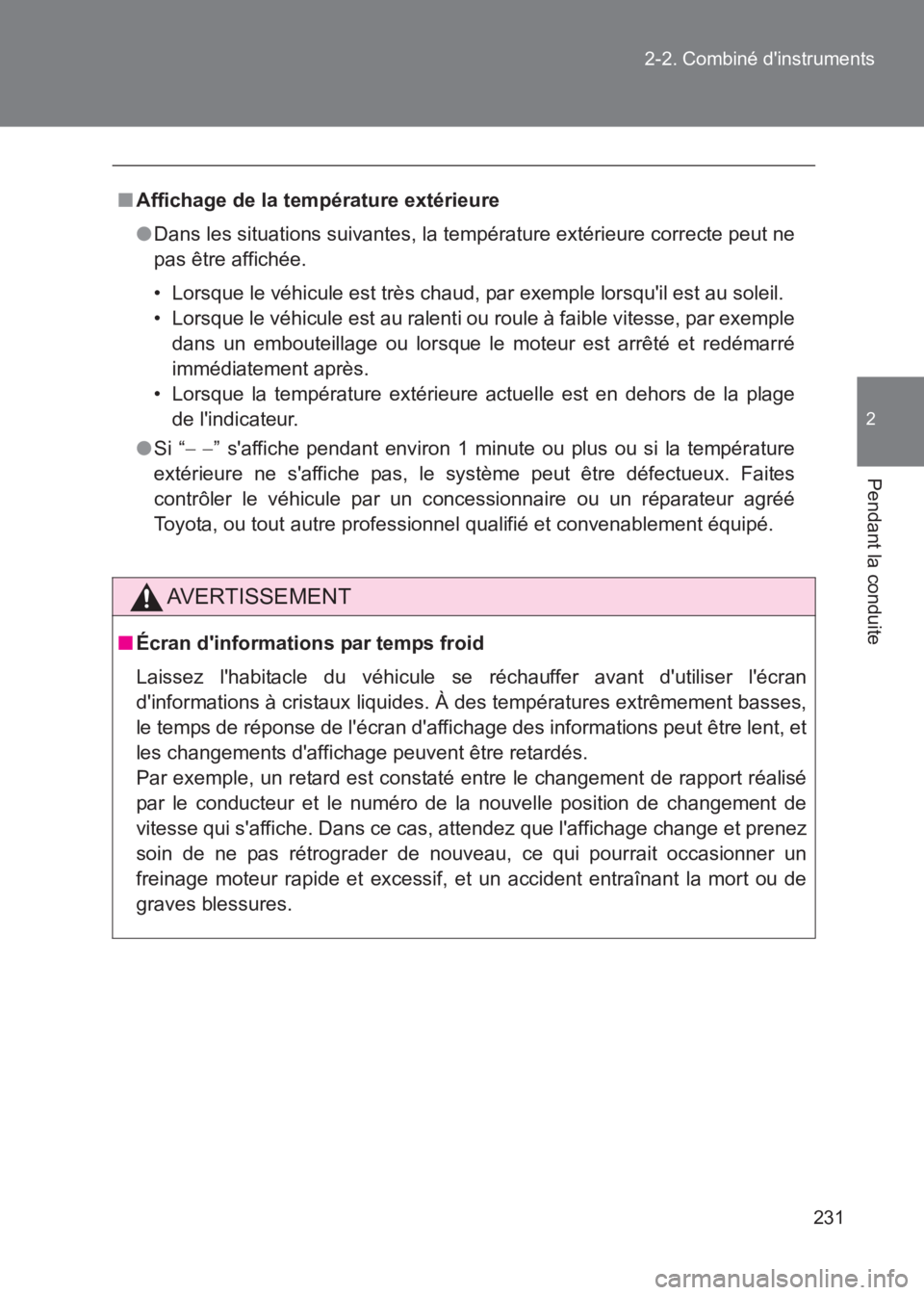

Affichage de la température extérieure
●Dans les situations suivantes, la température extérieure correcte peut ne
pas être affichée.
• Lorsque le véhicule est très chaud, par exemple lorsqu'il est au soleil.
• Lorsque le véhicule est au ralenti ou roule à faible vitesse, par exemple
dans un embouteillage ou lorsque le moteur est arrêté et redémarré
immédiatement après.
• Lorsque la température extérieure actuelle est en dehors de la plage de l'indicateur.
● Si “ − −” s'affiche pendant environ 1 minute ou plus ou si la température
extérieure ne s'affiche pas, le système peut être défectueux. Faites
contrôler le véhicule par un concessionnaire ou un réparateur agréé
Toyota, ou tout autre professionnel qualifié et convenablement équipé.
AVERTISSEMENT
■ Écran d'informations par temps froid
Laissez l'habitacle du véhicule se réchauffer avant d'utiliser l'écran
d'informations à cristaux liquides. À des températures extrêmement basses,
le temps de réponse de l'écran d'affichage des informations peut être lent, et
les changements d'affichage peuvent être retardés.
Par exemple, un retard est constaté entre le changement de rapport réalisé
par le conducteur et le numéro de la nouvelle position de changement de
vitesse qui s'affiche. Dans ce cas, attendez que l'affichage change et prenez
soin de ne pas rétrograder de nouveau, ce qui pourrait occasionner un
freinage moteur rapide et excessif, et un accident entraînant la mort ou de
graves blessures.

232
2-2. Combiné d'instruments
86_EK (OM18073K)

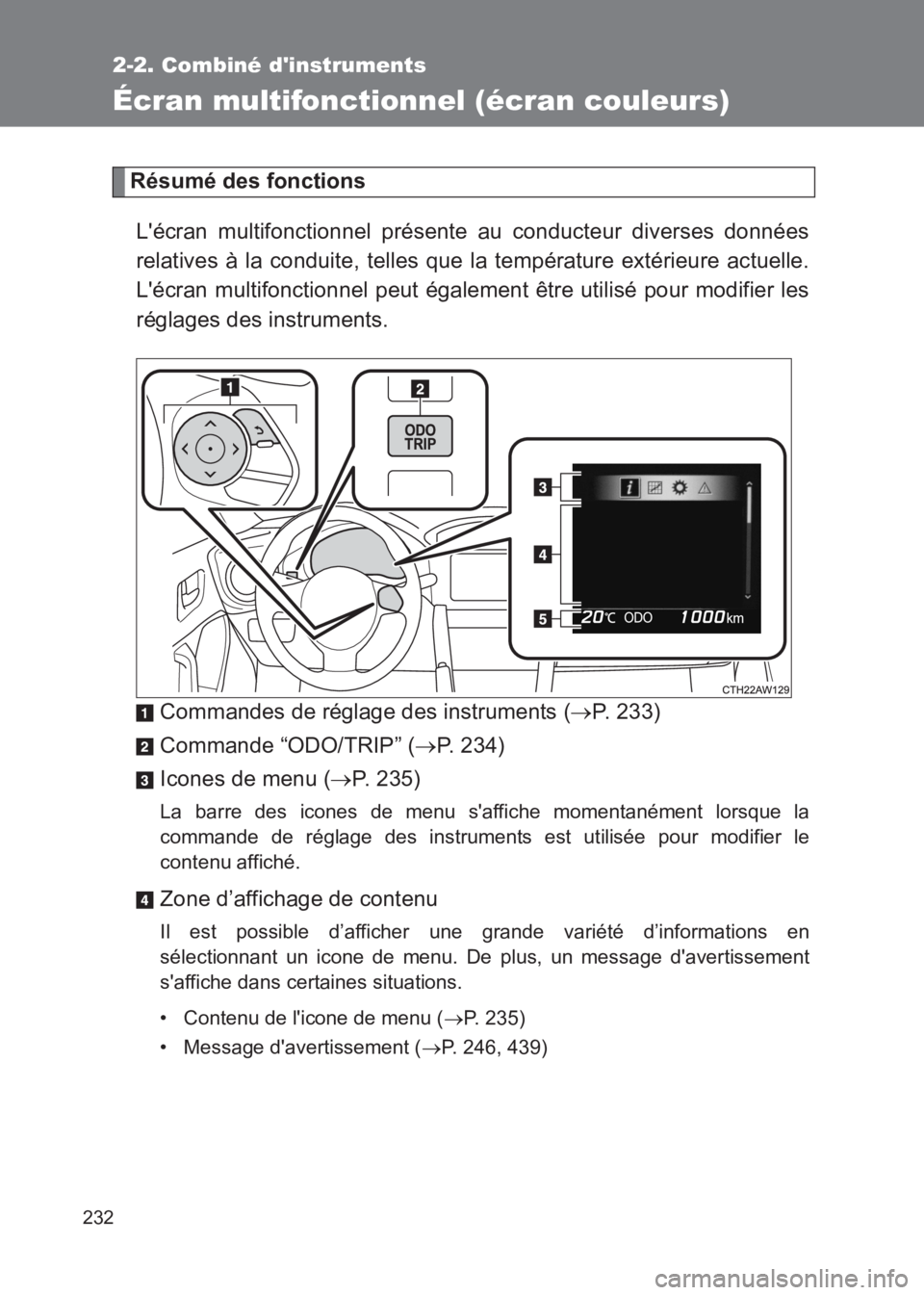

Écran multifonctionnel (écran couleurs)
Résumé des fonctionsL'écran multifonctionnel présente au conducteur diverses données
relatives à la conduite, telles que la température extérieure actuelle.
L'écran multifonctionnel peut également être utilisé pour modifier les
réglages des instruments.
Commandes de réglage des instruments ( →P. 233)
Commande “ODO/TRIP” ( →P. 234)
Icones de menu ( →P. 235)
La barre des icones de menu s'affiche momentanément lorsque la
commande de réglage des instruments est utilisée pour modifier le
contenu affiché.
Zone d’affichage de contenu
Il est possible d’afficher une grande variété d’informations en
sélectionnant un icone de menu. De plus, un message d'avertissement
s'affiche dans certaines situations.
• Contenu de l'icone de menu ( →P. 235)
• Message d'avertissement ( →P. 246, 439)

233
2-2. Combiné d'instruments
2
Pendant la conduite
86_EK (OM18073K)
Zone d’affichage du totalisateur kilométrique/totalisateur partiel
(
→ P. 247)
Affiche les éléments suivants:
• Totalisateur kilométrique/totalisateur partiel
• Température extérieure

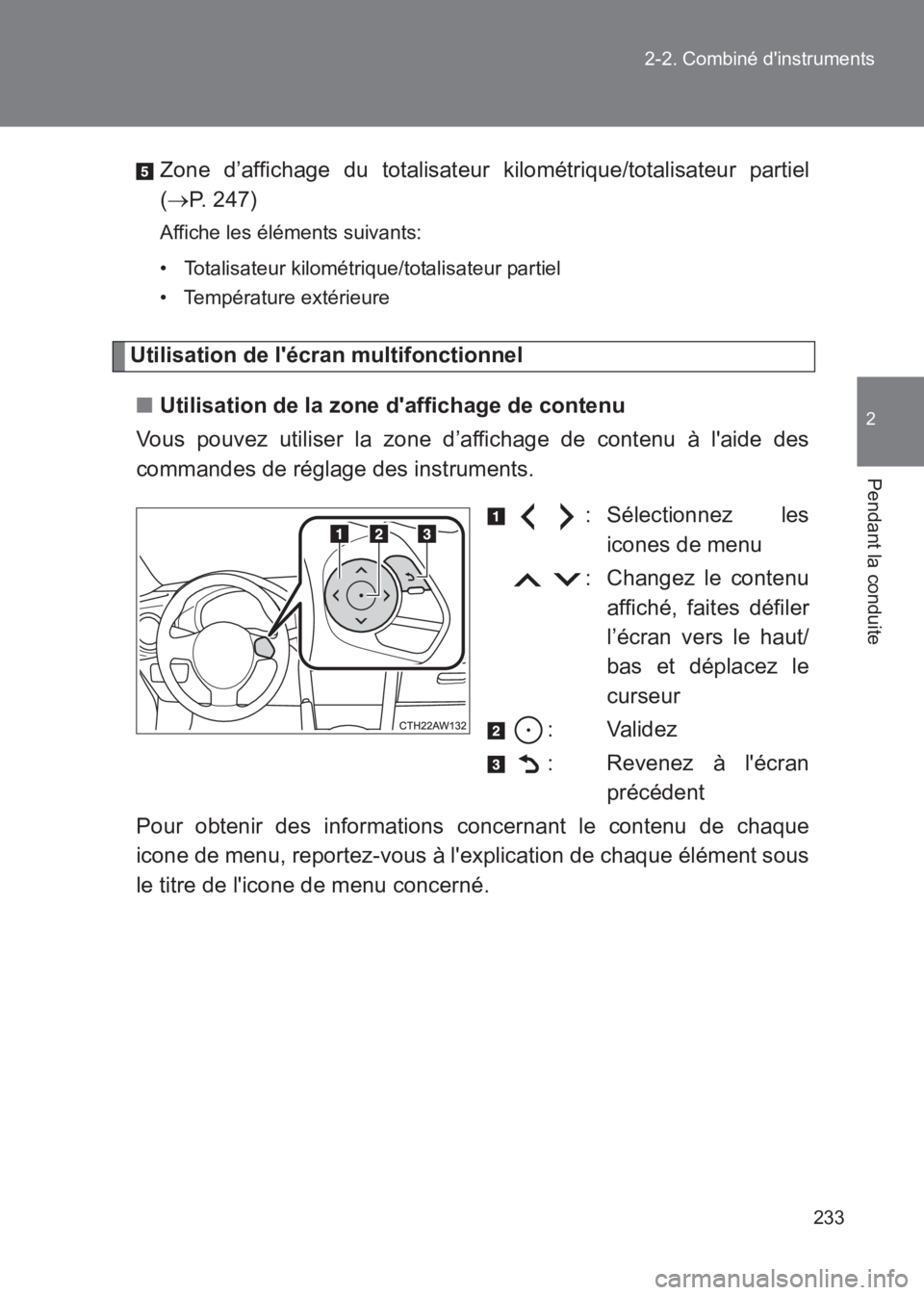

Utilisation de l'écran multifonctionnel
■ Utilisation de la zone d'affichage de contenu
Vous pouvez utiliser la zone d’affichage de contenu à l'aide des
commandes de réglage des instruments.
: Sélectionnez lesicones de menu
: Changez le contenu affiché, faites défiler
l’écran vers le haut/
bas et déplacez le
curseur
: Validez
: Revenez à l'écran précédent
Pour obtenir des informations concernant le contenu de chaque
icone de menu, reportez-vous à l'explication de chaque élément sous
le titre de l'icone de menu concerné.

234
2-2. Combiné d'instruments
86_EK (OM18073K)
■

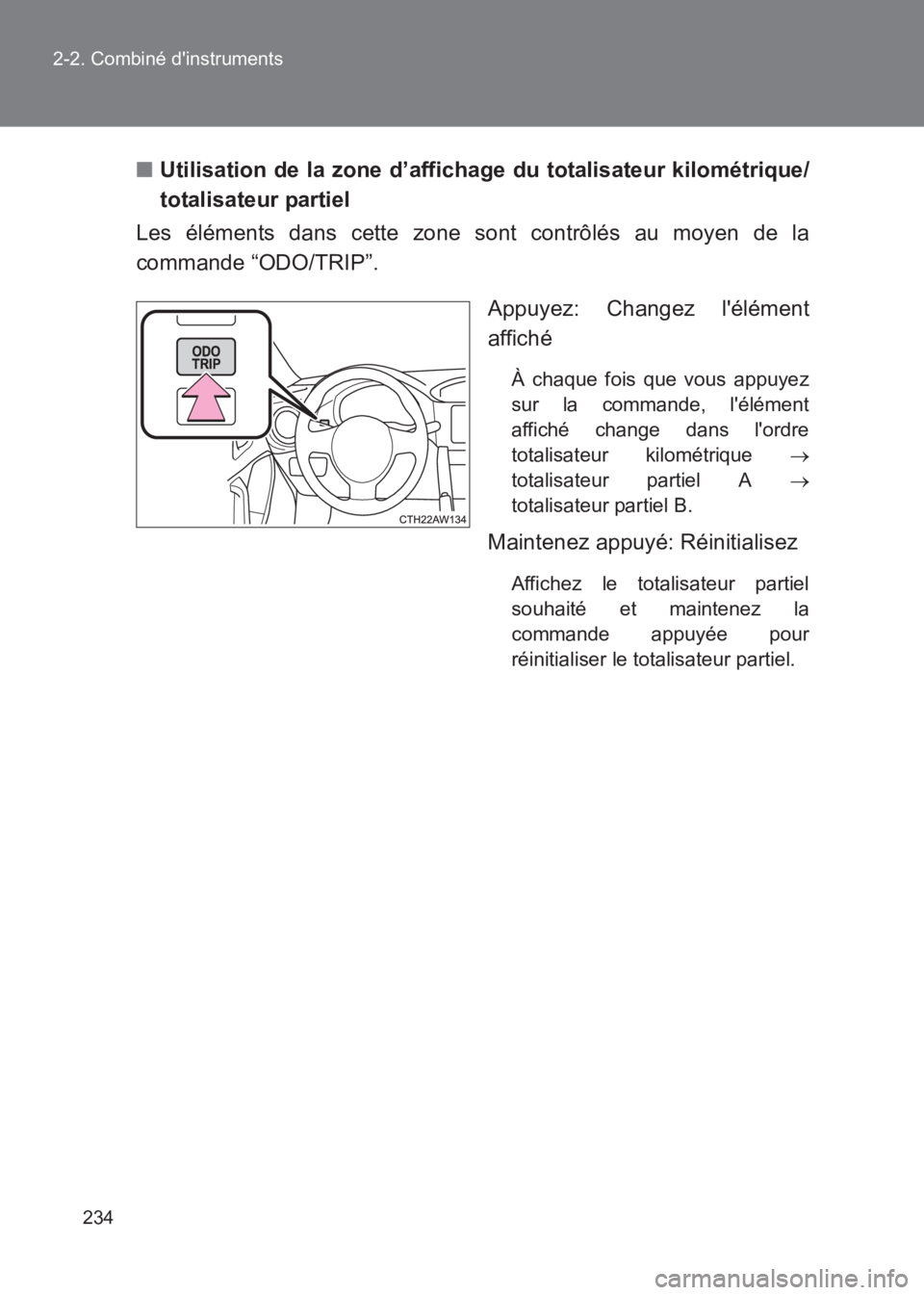

Utilisation de la zone d’affichage du totalisateur kilométrique/
totalisateur partiel
Les éléments dans cette zone sont contrôlés au moyen de la
commande “ODO/TRIP”.
Appuyez: Changez l'élément
affiché
À chaque fois que vous appuyez
sur la commande, l'élément
affiché change dans l'ordre
totalisateur kilométrique →
totalisateur partiel A →
totalisateur partiel B.
Maintenez appuyé: Réinitialisez
Affichez le totalisateur partiel
souhaité et maintenez la
commande appuyée pour
réinitialiser le totalisateur partiel.

235
2-2. Combiné d'instruments
2
Pendant la conduite
86_EK (OM18073K)

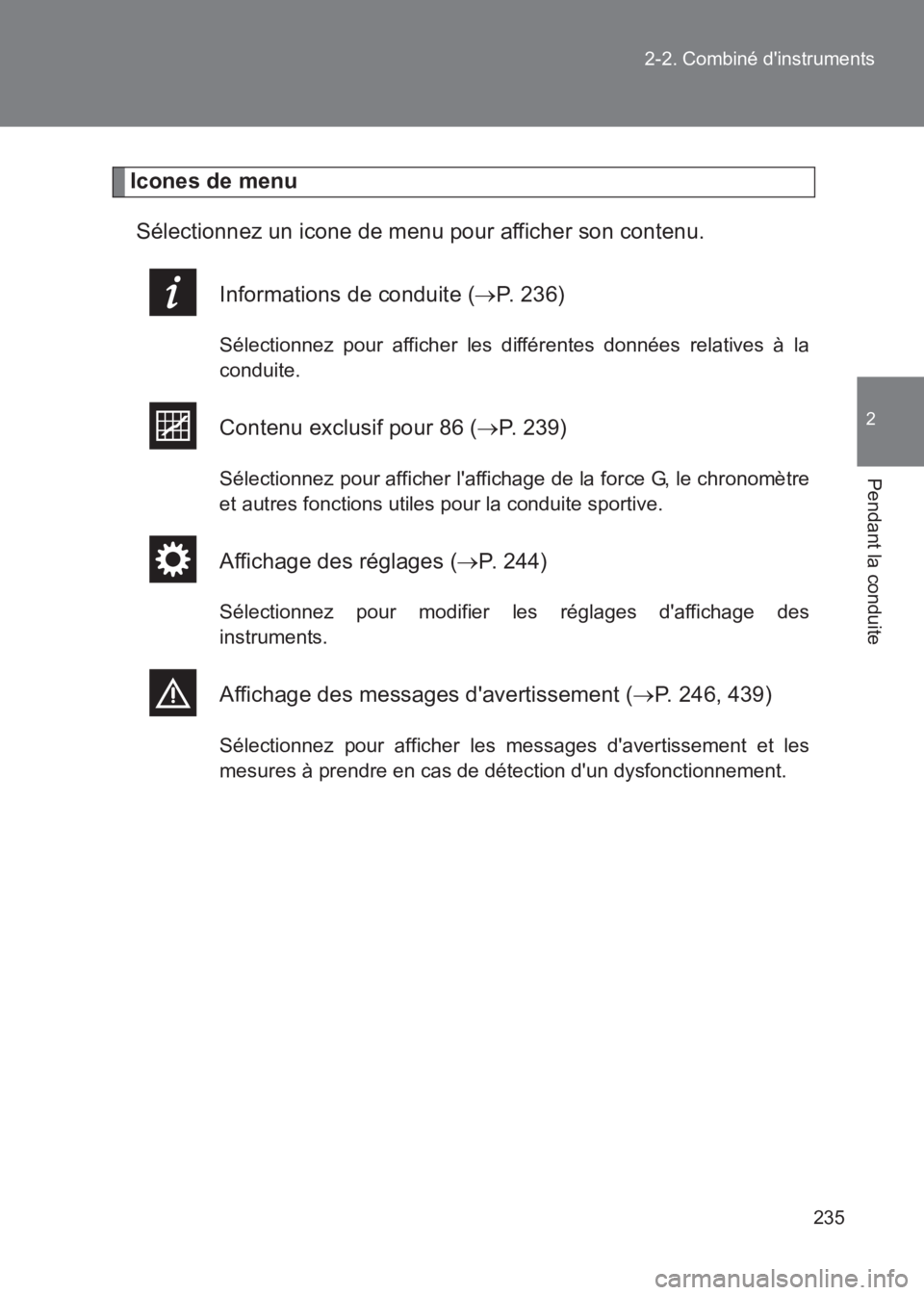

Icones de menu
Sélectionnez un icone de menu pour afficher son contenu.
Informations de conduite ( →P. 236)
Sélectionnez pour afficher les différentes données relatives à la
conduite.
Contenu exclusif pour 86 ( →P. 239)
Sélectionnez pour afficher l'affichage de la force G, le chronomètre
et autres fonctions utiles pour la conduite sportive.
Affichage des réglages ( →P. 244)
Sélectionnez pour modifier les réglages d'affichage des
instruments.
Affichage des messages d'avertissement ( →P. 246, 439)
Sélectionnez pour afficher les messages d'avertissement et les
mesures à prendre en cas de détection d'un dysfonctionnement.

236
2-2. Combiné d'instruments
86_EK (OM18073K)

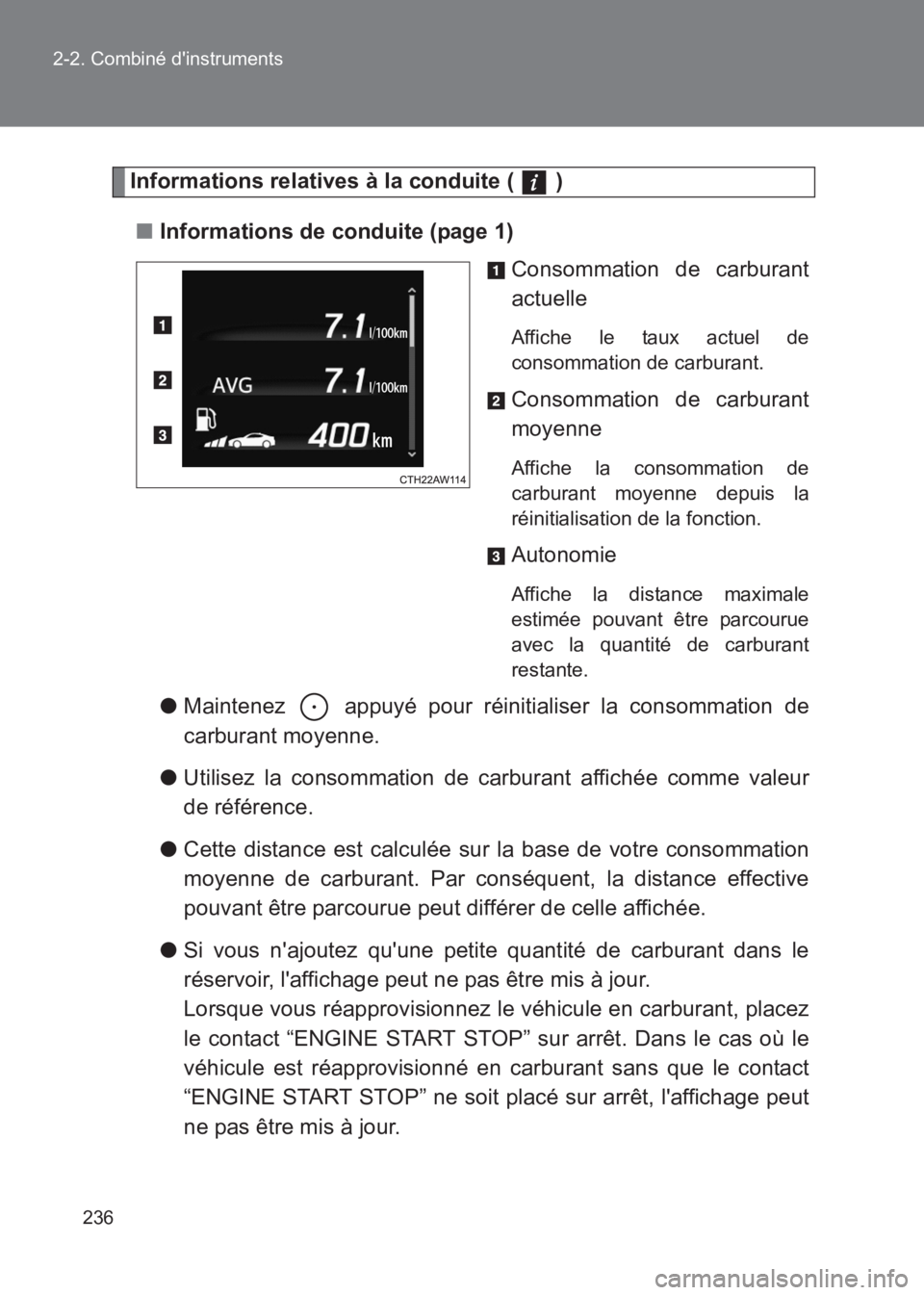

Informations relatives à la conduite ( )
■ Informations de conduite (page 1)
Consommation de carburant
actuelle
Affiche le taux actuel de
consommation de carburant.
Consommation de carburant
moyenne
Affiche la consommation de
carburant moyenne depuis la
réinitialisation de la fonction.
Autonomie
Affiche la distance maximale
estimée pouvant être parcourue
avec la quantité de carburant
restante.
●Maintenez appuyé pour réinitialiser la consommation de
carburant moyenne.
● Utilisez la consommation de carburant affichée comme valeur
de référence.
● Cette distance est calculée sur la base de votre consommation
moyenne de carburant. Par conséquent, la distance effective
pouvant être parcourue peut différer de celle affichée.
● Si vous n'ajoutez qu'une petite quantité de carburant dans le
réservoir, l'affichage peut ne pas être mis à jour.
Lorsque vous réapprovisionnez le véhicule en carburant, placez
le contact “ENGINE START STOP” sur arrêt. Dans le cas où le
véhicule est réapprovisionné en carburant sans que le contact
“ENGINE START STOP” ne soit placé sur arrêt, l'affichage peut
ne pas être mis à jour.

237
2-2. Combiné d'instruments
2
Pendant la conduite
86_EK (OM18073K)
■

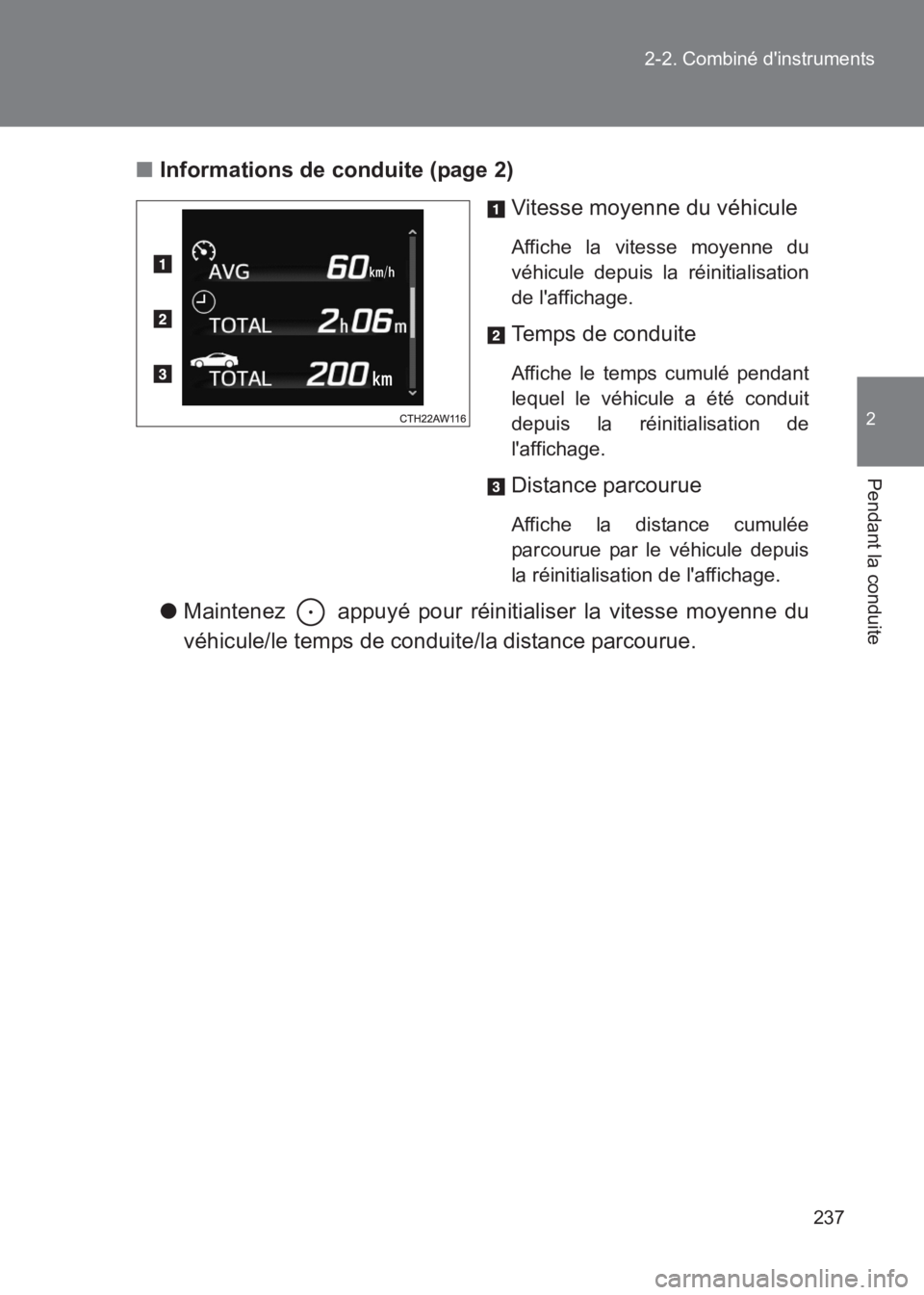

Informations de conduite (page 2)
Vitesse moyenne du véhicule
Affiche la vitesse moyenne du
véhicule depuis la réinitialisation
de l'affichage.
Temps de conduite
Affiche le temps cumulé pendant
lequel le véhicule a été conduit
depuis la réinitialisation de
l'affichage.
Distance parcourue
Affiche la distance cumulée
parcourue par le véhicule depuis
la réinitialisation de l'affichage.
●Maintenez appuyé pour réinitialiser la vitesse moyenne du
véhicule/le temps de conduite/la distance parcourue.

238
2-2. Combiné d'instruments
86_EK (OM18073K)
■

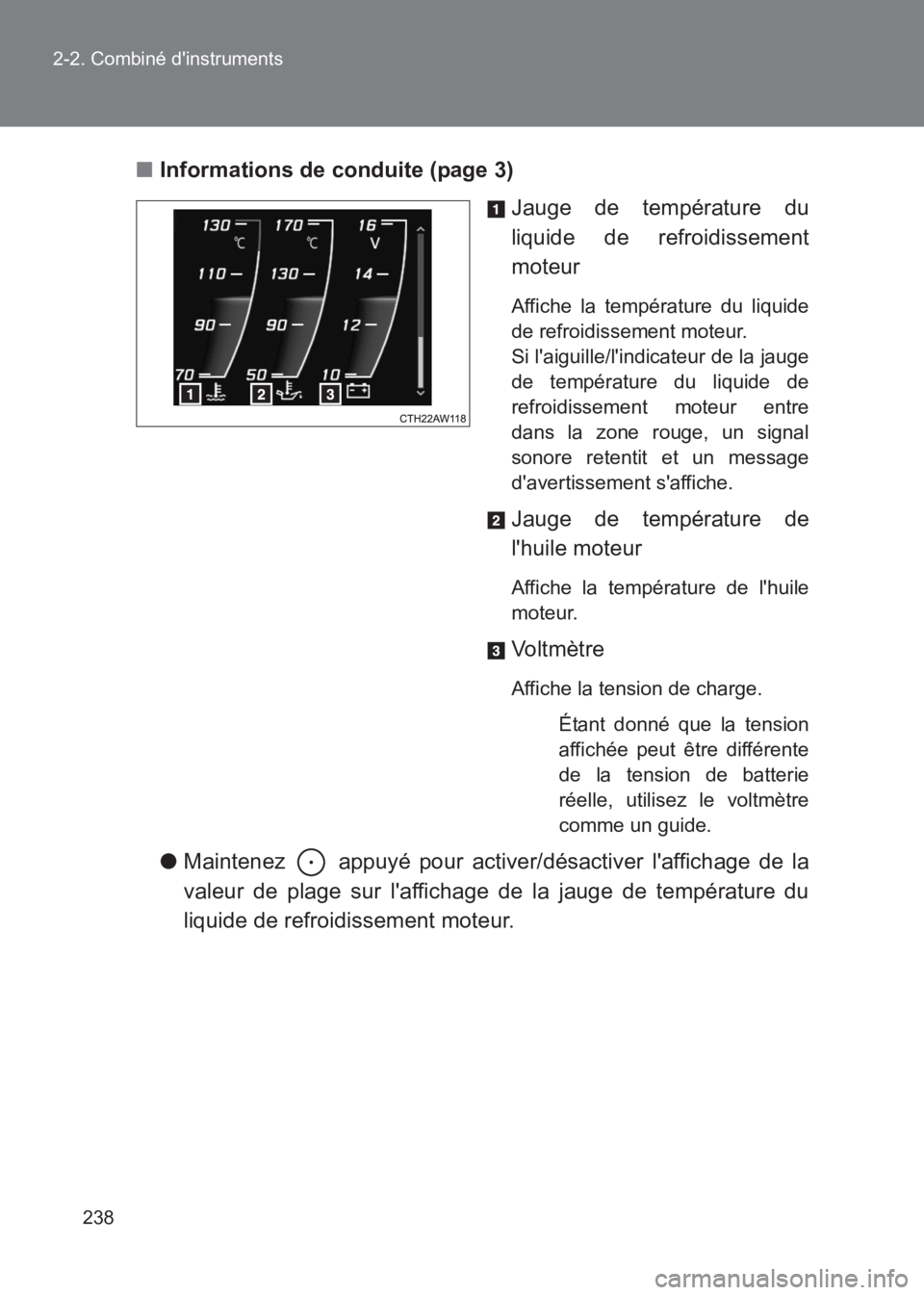

Informations de conduite (page 3)
Jauge de température du
liquide de refroidissement
moteur
Affiche la température du liquide
de refroidissement moteur.
Si l'aiguille/l'indicateur de la jauge
de température du liquide de
refroidissement moteur entre
dans la zone rouge, un signal
sonore retentit et un message
d'avertissement s'affiche.
Jauge de température de
l'huile moteur
Affiche la température de l'huile
moteur.
Vo l t m è t r e
Affiche la tension de charge.
Étant donné que la tension
affichée peut être différente
de la tension de batterie
réelle, utilisez le voltmètre
comme un guide.
●Maintenez appuyé pour activer/désactiver l'affichage de la
valeur de plage sur l'affichage de la jauge de température du
liquide de refroidissement moteur.

239
2-2. Combiné d'instruments
2
Pendant la conduite
86_EK (OM18073K)

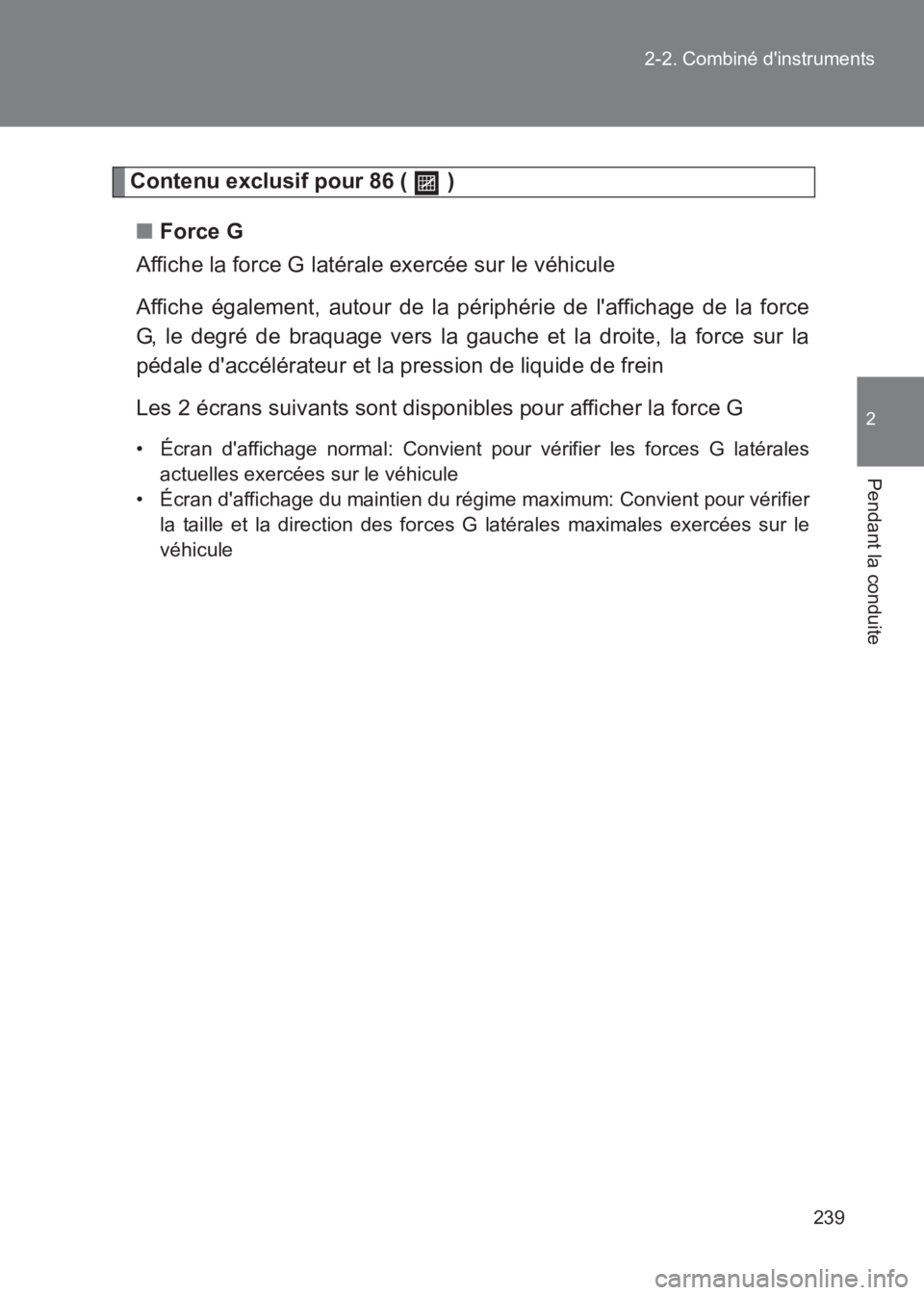

Contenu exclusif pour 86 ( )
■ Force G
Affiche la force G latérale exercée sur le véhicule
Affiche également, autour de la périphérie de l'affichage de la force
G, le degré de braquage vers la gauche et la droite, la force sur la
pédale d'accélérateur et la pression de liquide de frein
Les 2 écrans suivants sont disponibles pour afficher la force G
• Écran d'affichage normal: Convient pour vérifier les forces G latérales actuelles exercées sur le véhicule
• Écran d'affichage du maintien du régime maximum: Convient pour vérifier la taille et la direction des forces G latérales maximales exercées sur le
véhicule

240
2-2. Combiné d'instruments
86_EK (OM18073K)
●

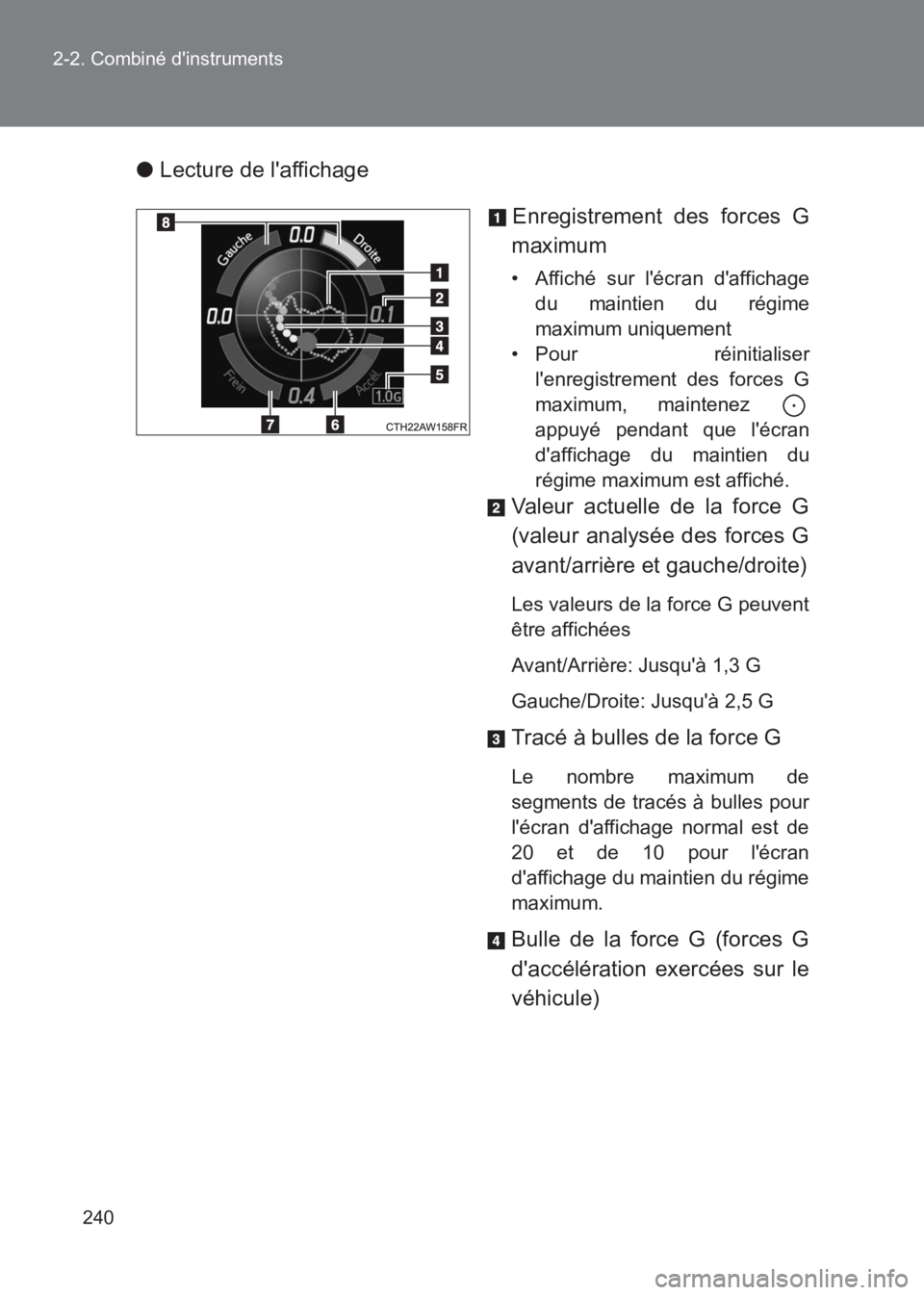

Lecture de l'affichage
Enregistrement des forces G
maximum
• Affiché sur l'écran d'affichage du maintien du régime
maximum uniquement
• Pour réinitialiser l'enregistrement des forces G
maximum, maintenez
appuyé pendant que l'écran
d'affichage du maintien du
régime maximum est affiché.
Valeur actuelle de la force G
(valeur analysée des forces G
avant/arrière et gauche/droite)
Les valeurs de la force G peuvent
être affichées
Avant/Arrière: Jusqu'à 1,3 G
Gauche/Droite: Jusqu'à 2,5 G
Tracé à bulles de la force G
Le nombre maximum de
segments de tracés à bulles pour
l'écran d'affichage normal est de
20 et de 10 pour l'écran
d'affichage du maintien du régime
maximum.
Bulle de la force G (forces G
d'accélération exercées sur le
véhicule)
