6-1. Technische Daten
6
Technische Daten des Fahrzeugs
86_EM (OM18091M)

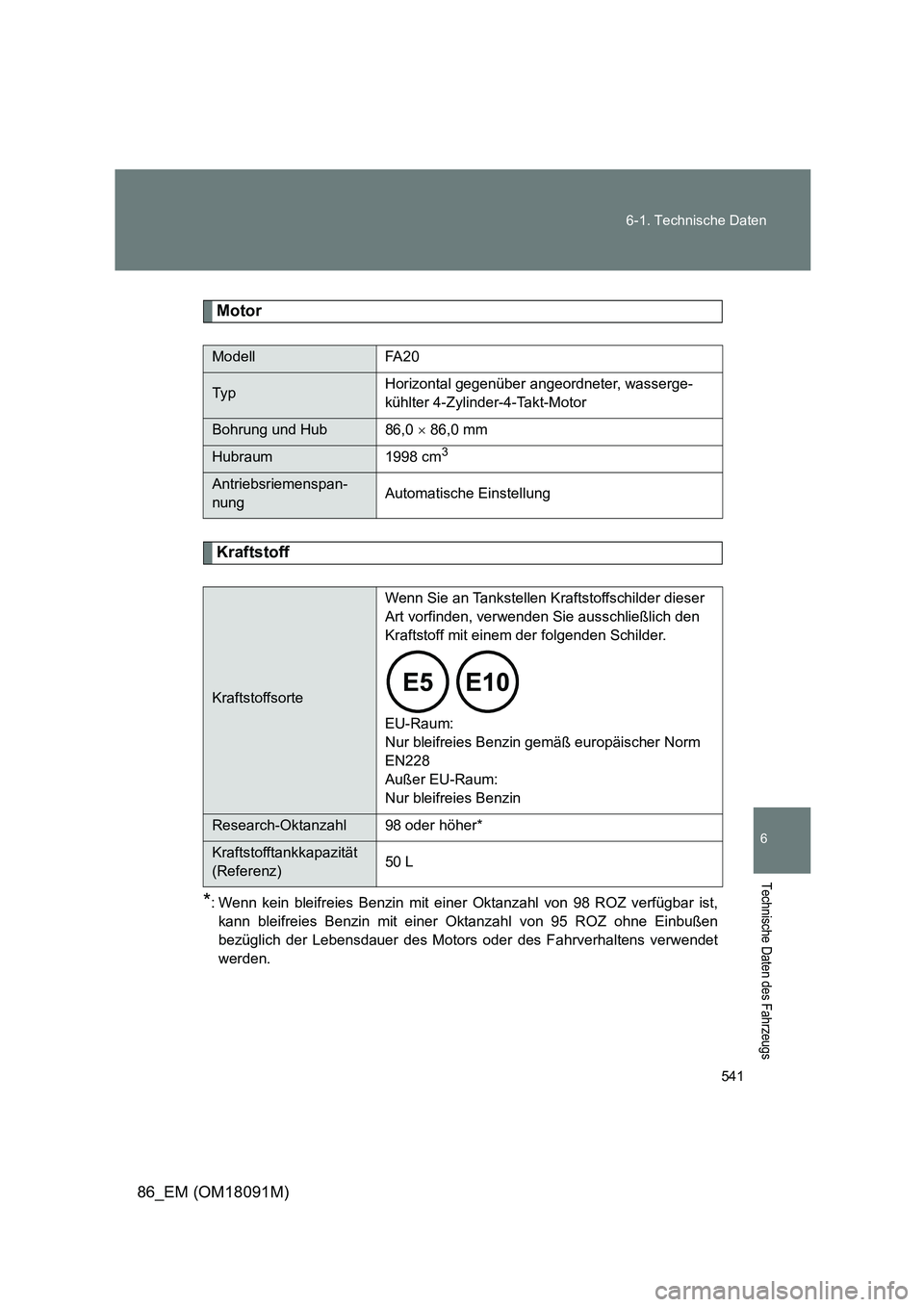

Motor
Kraftstoff
*: Wenn kein bleifreies Benzin mit ei ner Oktanzahl von 98 ROZ verfügbar ist,
kann bleifreies Benzin mit einer Oktanzahl von 95 ROZ ohne Einbußen
bezüglich der Lebensdauer des Motors oder des Fahrverhaltens verwendet
werden.
Modell FA20
Ty p Horizontal gegenüber angeordneter, wasserge-
kühlter 4-Zylinder-4-Takt-Motor
Bohrung und Hub 86,0  86,0 mm
Hubraum 1998 cm3
Antriebsriemenspan-
nung Automatische Einstellung
Kraftstoffsorte
Wenn Sie an Tankstellen Kraftstoffschilder dieser
Art vorfinden, verwenden Sie ausschließlich den
Kraftstoff mit einem der folgenden Schilder.

EU-Raum:
Nur bleifreies Benzin gemäß europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl 98 oder höher*
Kraftstofftankkapazität
(Referenz) 50 L

542
6-1. Technische Daten
86_EM (OM18091M)

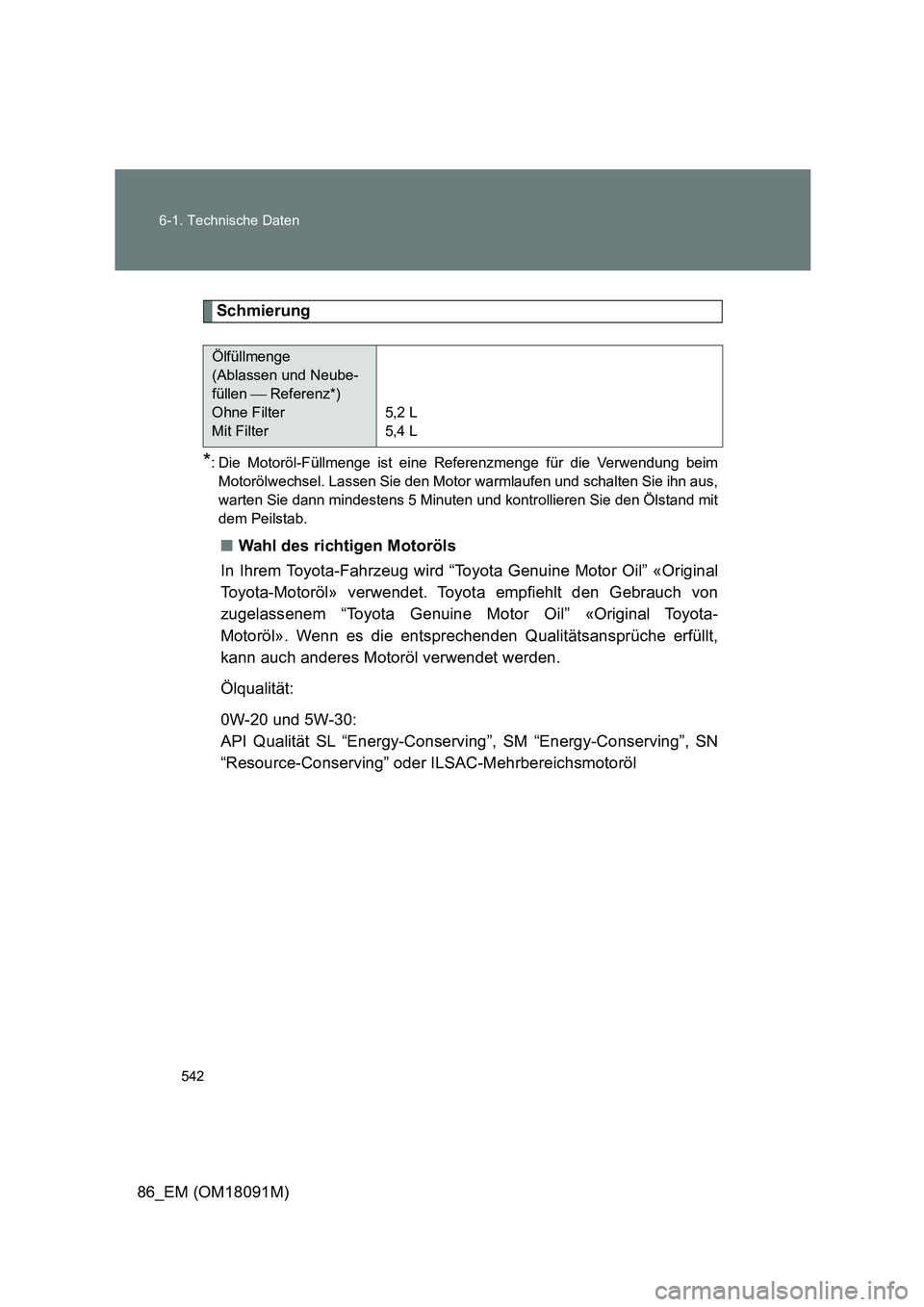

Schmierung
*: Die Motoröl-Füllmenge ist eine Referenzmenge für die Verwendung beim
Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus,
warten Sie dann mindestens 5 Minuten und kontrollieren Sie den Ölstand mit
dem Peilstab.
■ Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von
zugelassenem “Toyota Genuine Motor Oil” «Original Toyota-
Motoröl». Wenn es die entsprechenden Qualitätsansprüche erfüllt,
kann auch anderes Motoröl verwendet werden.
Ölqualität:
0W-20 und 5W-30:
API Qualität SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” oder ILSAC-Mehrbereichsmotoröl
Ölfüllmenge
(Ablassen und Neube-
füllen  Referenz*)
Ohne Filter
Mit Filter
5,2 L
5,4 L

543
6-1. Technische Daten
6
Technische Daten des Fahrzeugs
86_EM (OM18091M)

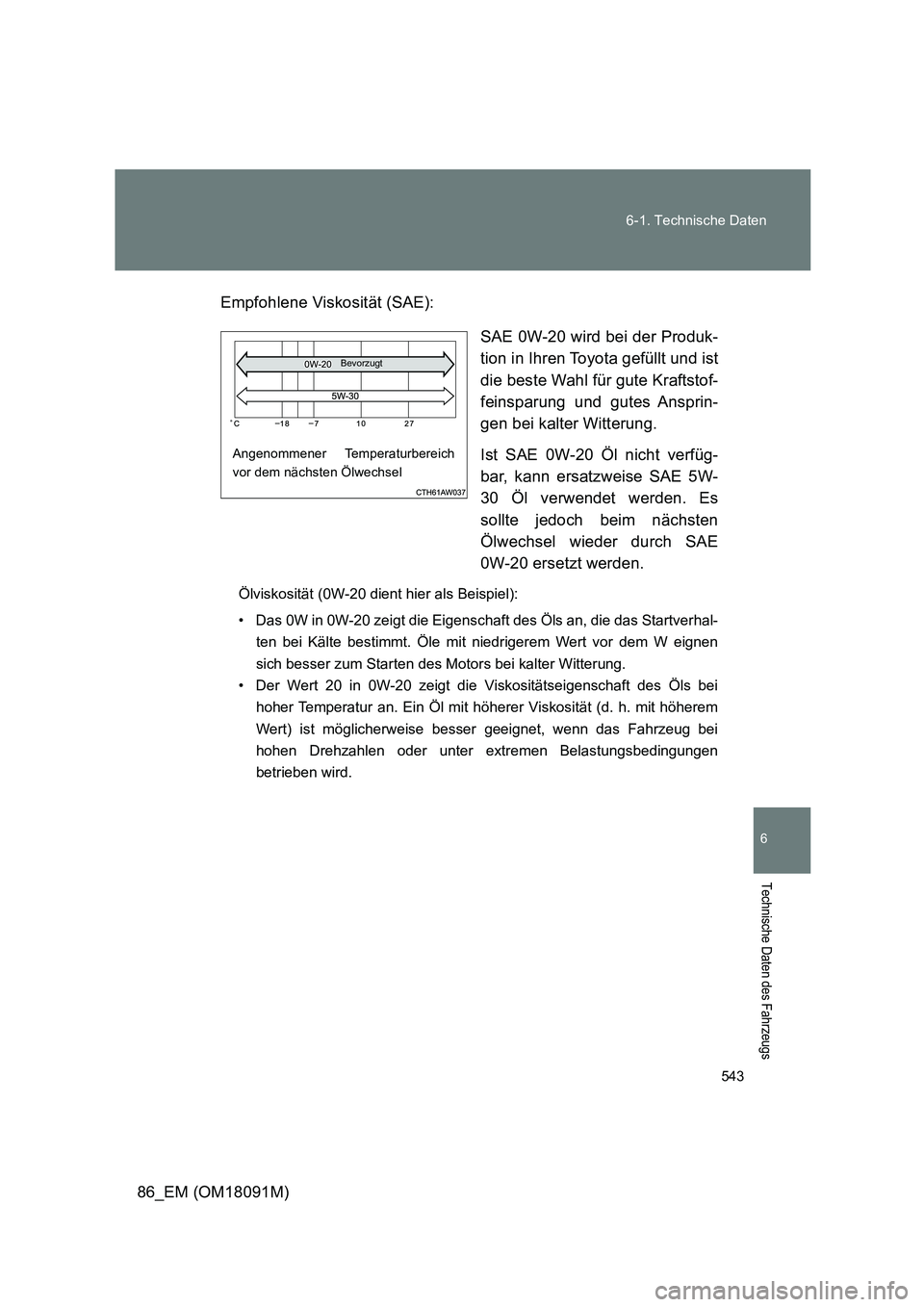

Empfohlene Viskosität (SAE):
SAE 0W-20 wird bei der Produk-
tion in Ihren Toyota gefüllt und ist
die beste Wahl für gute Kraftstof-
feinsparung und gutes Ansprin-
gen bei kalter Witterung.
Ist SAE 0W-20 Öl nicht verfüg-
bar, kann ersatzweise SAE 5W-
30 Öl verwendet werden. Es
sollte jedoch beim nächsten
Ölwechsel wieder durch SAE
0W-20 ersetzt werden.
Ölviskosität (0W-20 dient hier als Beispiel):
• Das 0W in 0W-20 zeigt die Eigenschaft des Öls an, die das Startverhal-
ten bei Kälte bestimmt. Öle mit niedrigerem Wert vor dem W eignen
sich besser zum Starten des Motors bei kalter Witterung.
• Der Wert 20 in 0W-20 zeigt die Viskositätseigenschaft des Öls bei
hoher Temperatur an. Ein Öl mit höherer Viskosität (d. h. mit höherem
Wert) ist möglicherweise besser geeignet, wenn das Fahrzeug bei
hohen Drehzahlen oder unter extremen Belastungsbedingungen
betrieben wird.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel
Bevorzugt

544
6-1. Technische Daten
86_EM (OM18091M)

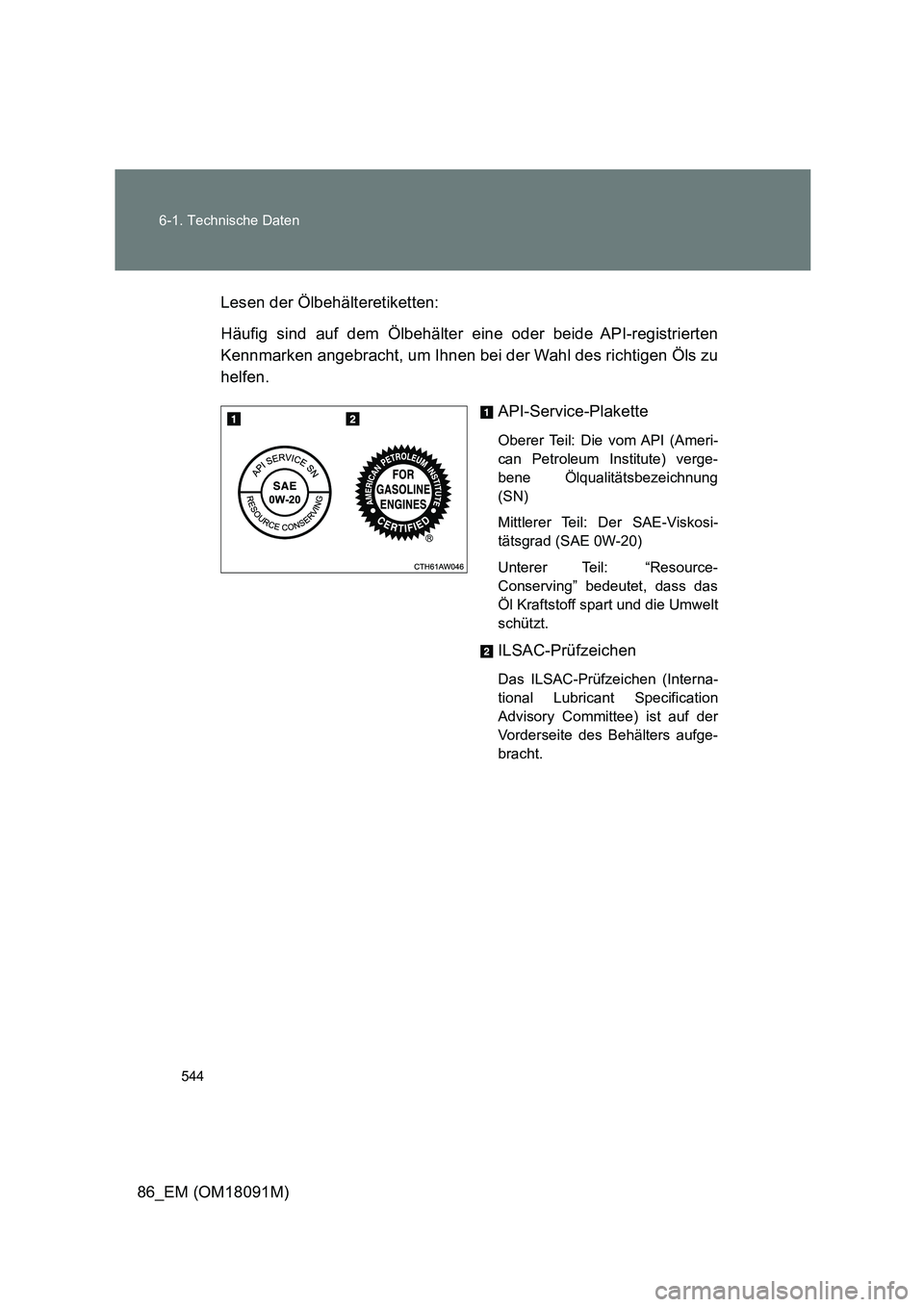

Lesen der Ölbehälteretiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten
Kennmarken angebracht, um Ihnen bei der Wahl des richtigen Öls zu
helfen.
API-Service-Plakette
Oberer Teil: Die vom API (Ameri-
can Petroleum Institute) verge-
bene Ölqualitätsbezeichnung
(SN)
Mittlerer Teil: Der SAE-Viskosi-
tätsgrad (SAE 0W-20)
Unterer Teil: “Resource-
Conserving” bedeutet, dass das
Öl Kraftstoff spart und die Umwelt
schützt.
ILSAC-Prüfzeichen
Das ILSAC-Prüfzeichen (Interna-
tional Lubricant Specification
Advisory Committee) ist auf der
Vorderseite des Behälters aufge-
bracht.

545
6-1. Technische Daten
6
Technische Daten des Fahrzeugs
86_EM (OM18091M)

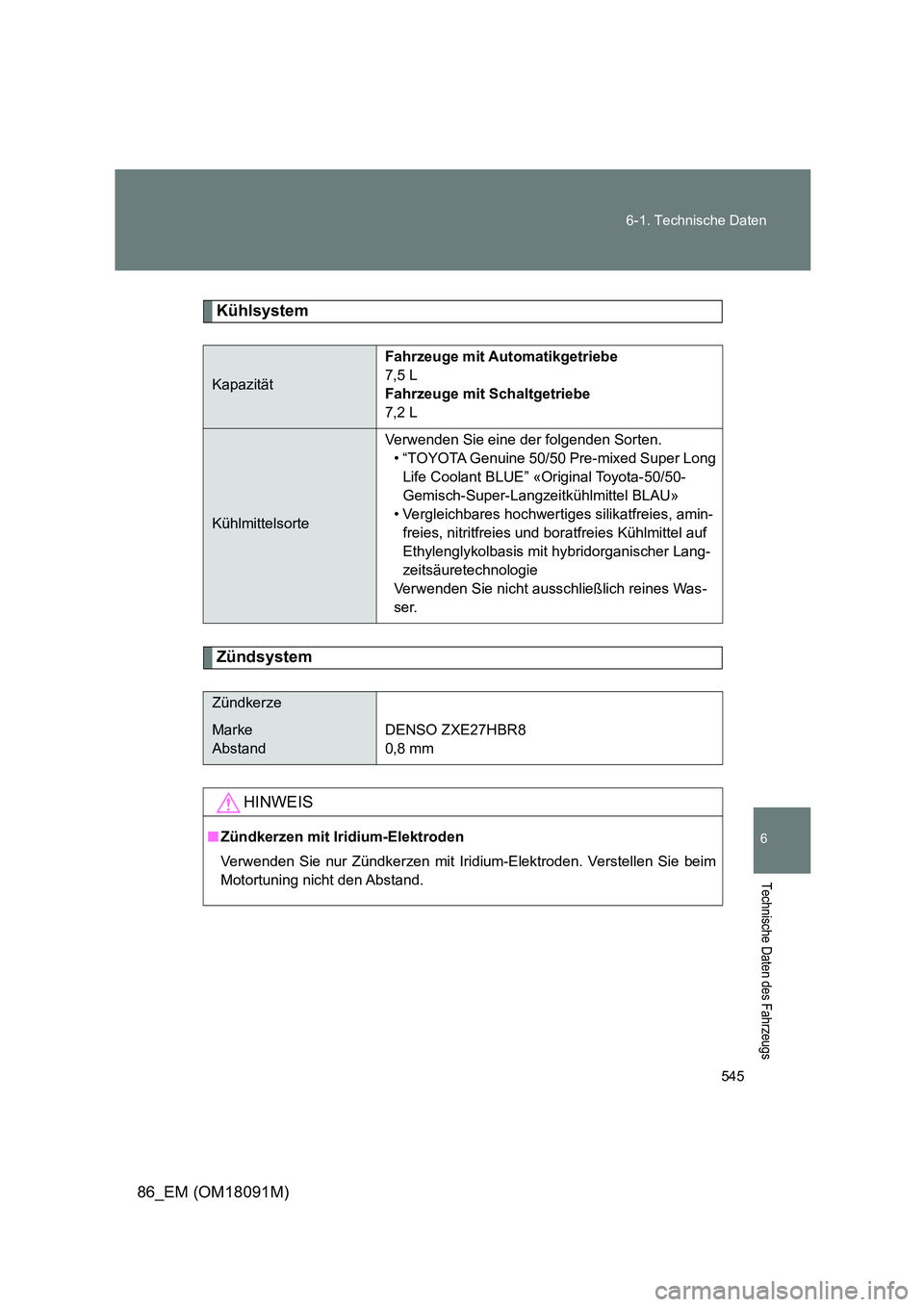

Kühlsystem
Zündsystem
Kapazität
Fahrzeuge mit Automatikgetriebe
7,5 L
Fahrzeuge mit Schaltgetriebe
7,2 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten.
• “TOYOTA Genuine 50/50 Pre-mixed Super Long
Life Coolant BLUE” «Original Toyota-50/50-
Gemisch-Super-Langzeitkühlmittel BLAU»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und bor atfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Lang-
zeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.
Zündkerze
Marke
Abstand
DENSO ZXE27HBR8
0,8 mm
HINWEIS
■ Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie beim
Motortuning nicht den Abstand.

546
6-1. Technische Daten
86_EM (OM18091M)

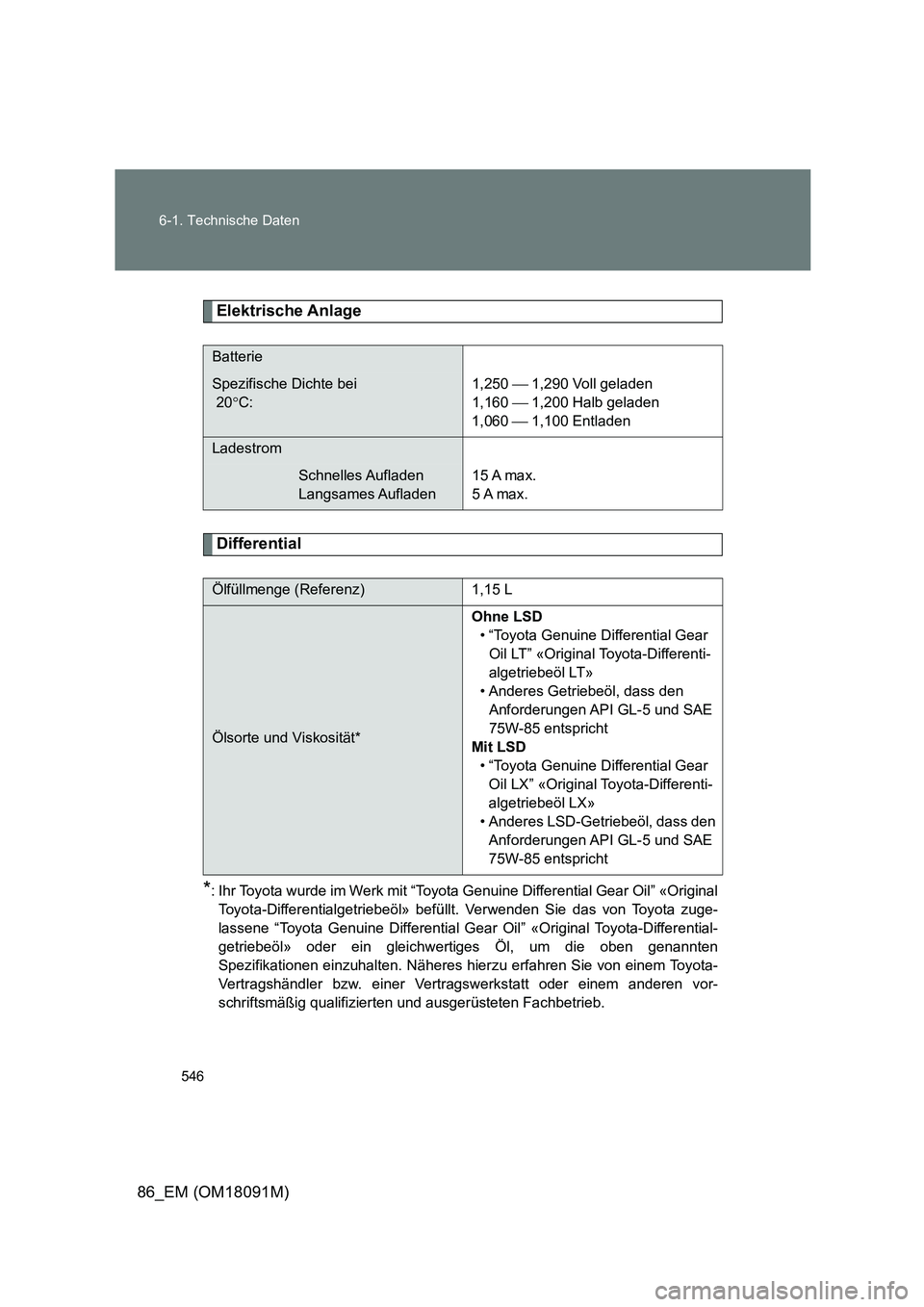

Elektrische Anlage
Differential
*: Ihr Toyota wurde im Werk mit “Toyota Genuine Differential Gear Oil” «Original
Toyota-Differentialgetriebeöl» befüllt. Verwenden Sie das von Toyota zuge-
lassene “Toyota Genuine Differential Gear Oil” «Original Toyota-Differential-
getriebeöl» oder ein gleichwertiges Öl, um die oben genannten
Spezifikationen einzuhalten. Näheres hierzu erfahren Sie von einem Toyota-
Vertragshändler bzw. einer Vertr agswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Batterie
Spezifische Dichte bei
20 C:
1,250  1,290 Voll geladen
1,160  1,200 Halb geladen
1,060  1,100 Entladen
Ladestrom
Schnelles Aufladen
Langsames Aufladen
15 A max.
5 A max.
Ölfüllmenge (Referenz) 1,15 L
Ölsorte und Viskosität*
Ohne LSD
• “Toyota Genuine Differential Gear
Oil LT” «Original Toyota-Differenti-
algetriebeöl LT»
• Anderes Getriebeöl, dass den
Anforderungen API GL-5 und SAE
75W-85 entspricht
Mit LSD
• “Toyota Genuine Differential Gear
Oil LX” «Original Toyota-Differenti-
algetriebeöl LX»
• Anderes LSD-Getriebeöl, dass den
Anforderungen API GL-5 und SAE
75W-85 entspricht

547
6-1. Technische Daten
6
Technische Daten des Fahrzeugs
86_EM (OM18091M)

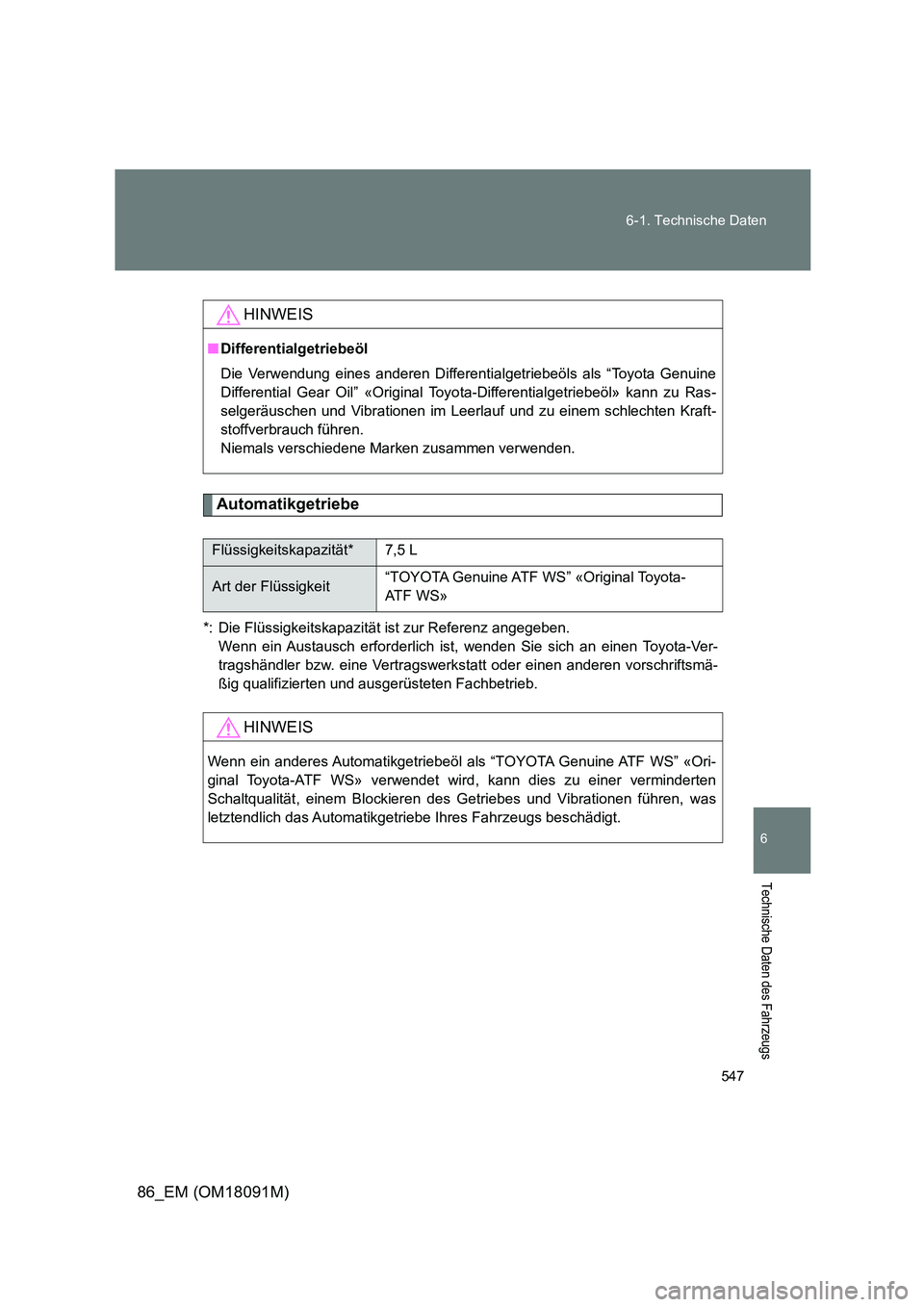

Automatikgetriebe
*: Die Flüssigkeitskapazität ist zur Referenz angegeben.
Wenn ein Austausch erforderlich ist, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmä-
ßig qualifizierten und ausgerüsteten Fachbetrieb.
HINWEIS
■ Differentialgetriebeöl
Die Verwendung eines anderen Differentialgetriebeöls als “Toyota Genuine
Differential Gear Oil” «Original Toyo ta-Differentialgetriebeöl» kann zu Ras-
selgeräuschen und Vibrationen im Leerl auf und zu einem schlechten Kraft-
stoffverbrauch führen.
Niemals verschiedene Marken zusammen verwenden.
Flüssigkeitskapazität* 7,5 L
Art der Flüssigkeit “TOYOTA Genuine ATF WS” «Original Toyota-
AT F W S »
HINWEIS
Wenn ein anderes Automatikgetriebeöl als “TOYOTA Genuine ATF WS” «Ori-
ginal Toyota-ATF WS» verwendet wird , kann dies zu einer verminderten
Schaltqualität, einem Blockieren des Getriebes und Vibrationen führen, was
letztendlich das Automatikgetriebe Ihres Fahrzeugs beschädigt.

548
6-1. Technische Daten
86_EM (OM18091M)

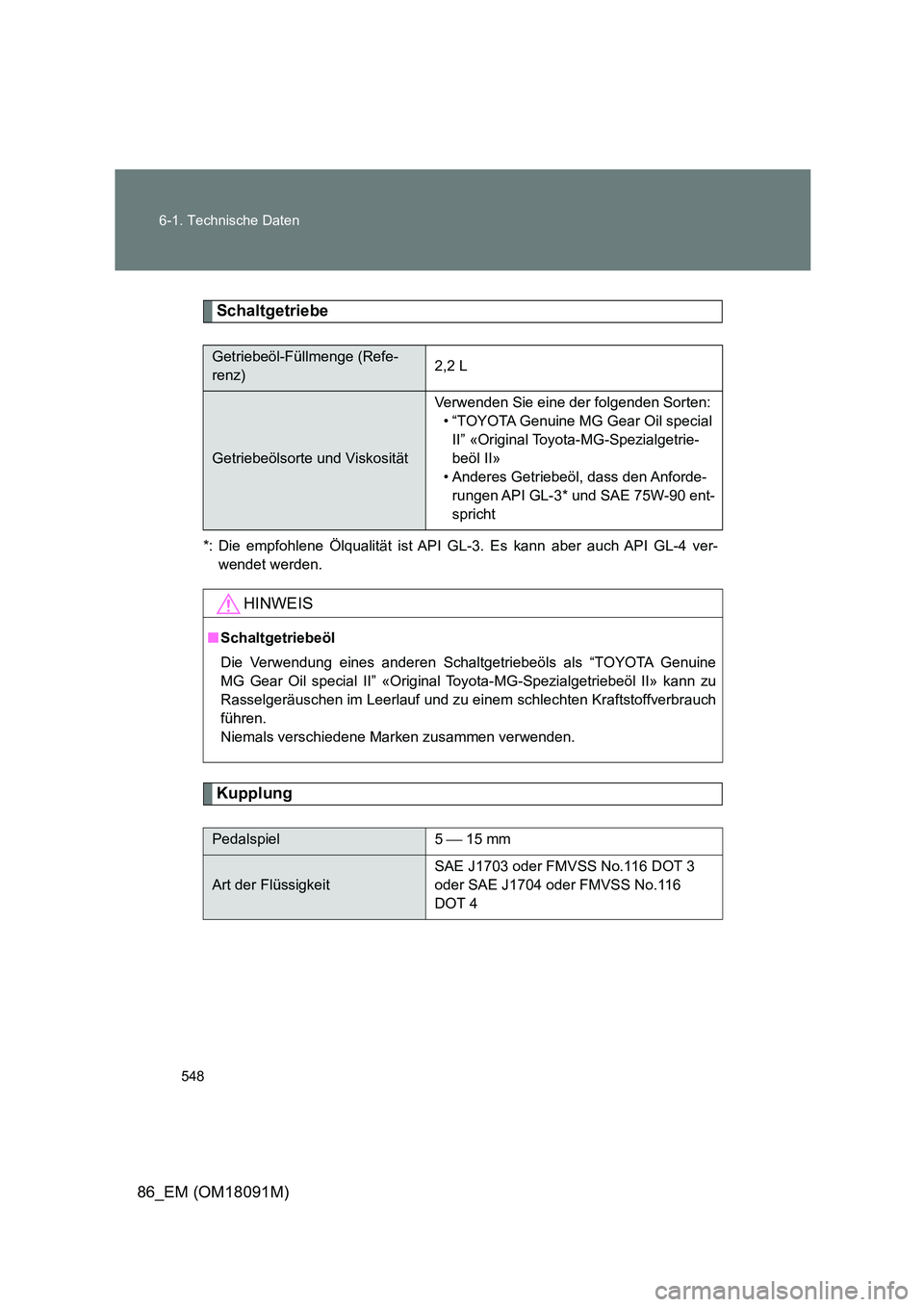

Schaltgetriebe
*: Die empfohlene Ölqualität ist API GL-3. Es kann aber auch API GL-4 ver-
wendet werden.
Kupplung
Getriebeöl-Füllmenge (Refe-
renz) 2,2 L
Getriebeölsorte und Viskosität
Verwenden Sie eine der folgenden Sorten:
• “TOYOTA Genuine MG Gear Oil special
II” «Original Toyota-MG-Spezialgetrie-
beöl II»
• Anderes Getriebeöl, dass den Anforde-
rungen API GL-3* und SAE 75W-90 ent-
spricht
HINWEIS
■ Schaltgetriebeöl
Die Verwendung eines anderen Schaltgetriebeöls als “TOYOTA Genuine
MG Gear Oil special II” «Original Toyota-MG-Spezialgetriebeöl II» kann zu
Rasselgeräuschen im Leerlauf und zu einem schlechten Kraftstoffverbrauch
führen.
Niemals verschiedene Marken zusammen verwenden.
Pedalspiel 5  15 mm
Art der Flüssigkeit
SAE J1703 oder FMVSS No.116 DOT 3
oder SAE J1704 oder FMVSS No.116
DOT 4

549
6-1. Technische Daten
6
Technische Daten des Fahrzeugs
86_EM (OM18091M)

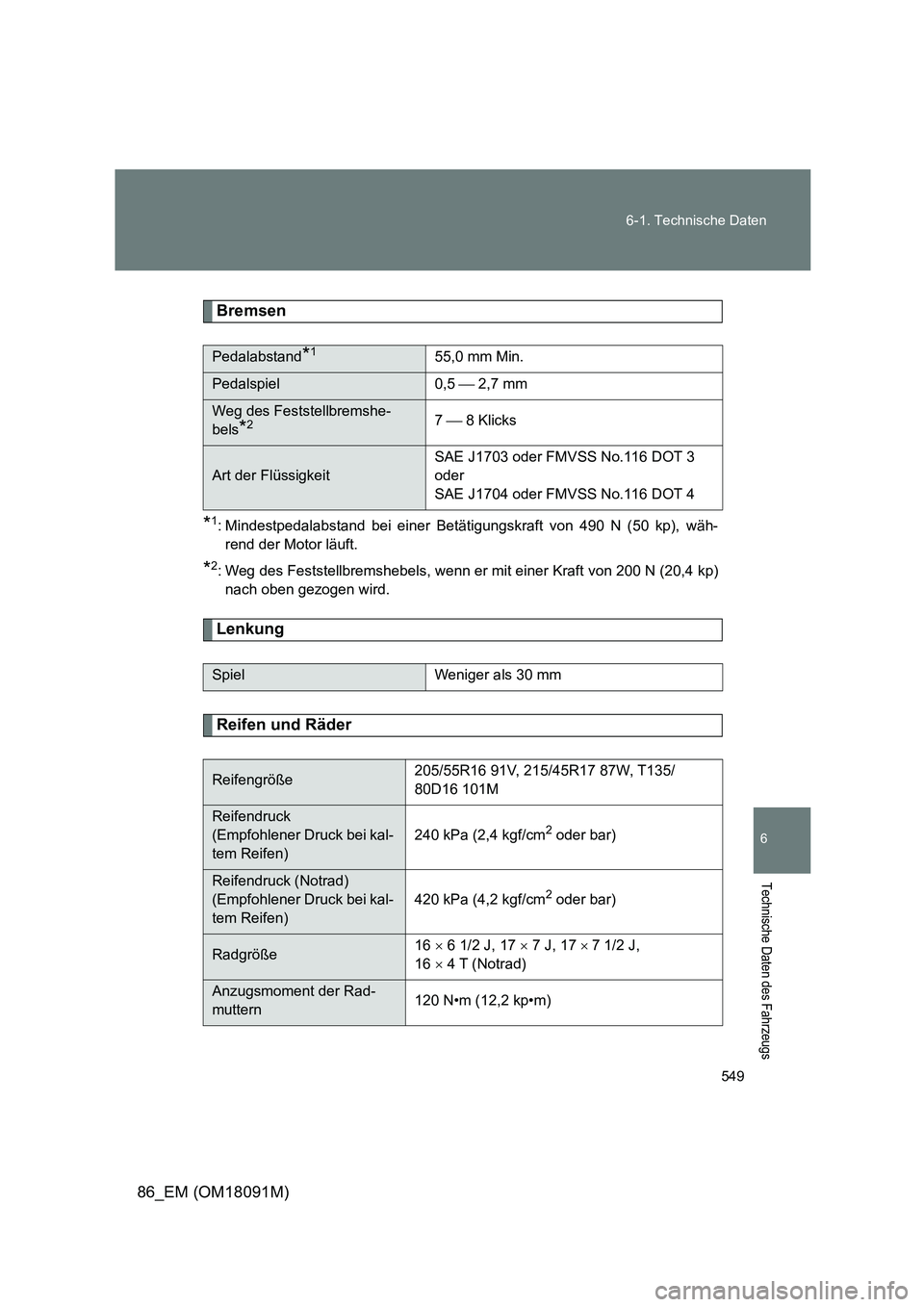

Bremsen
*1: Mindestpedalabstand bei einer Betätigungskraft von 490 N (50 kp), wäh-
rend der Motor läuft.
*2: Weg des Feststellbremshebels, wenn er mit einer Kraft von 200 N (20,4 kp)
nach oben gezogen wird.
Lenkung
Reifen und Räder
Pedalabstand*155,0 mm Min.
Pedalspiel 0,5  2,7 mm
Weg des Feststellbremshe-
bels*27  8 Klicks
Art der Flüssigkeit
SAE J1703 oder FMVSS No.116 DOT 3
oder
SAE J1704 oder FMVSS No.116 DOT 4
Spiel Weniger als 30 mm
Reifengröße 205/55R16 91V, 215/45R17 87W, T135/
80D16 101M
Reifendruck
(Empfohlener Druck bei kal-
tem Reifen)
240 kPa (2,4 kgf/cm2 oder bar)
Reifendruck (Notrad)
(Empfohlener Druck bei kal-
tem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße 16  6 1/2 J, 17  7 J, 177 1/2 J,
16  4 T (Notrad)
Anzugsmoment der Rad-
muttern 120 N•m (12,2 kp•m)

550
6-1. Technische Daten
86_EM (OM18091M)

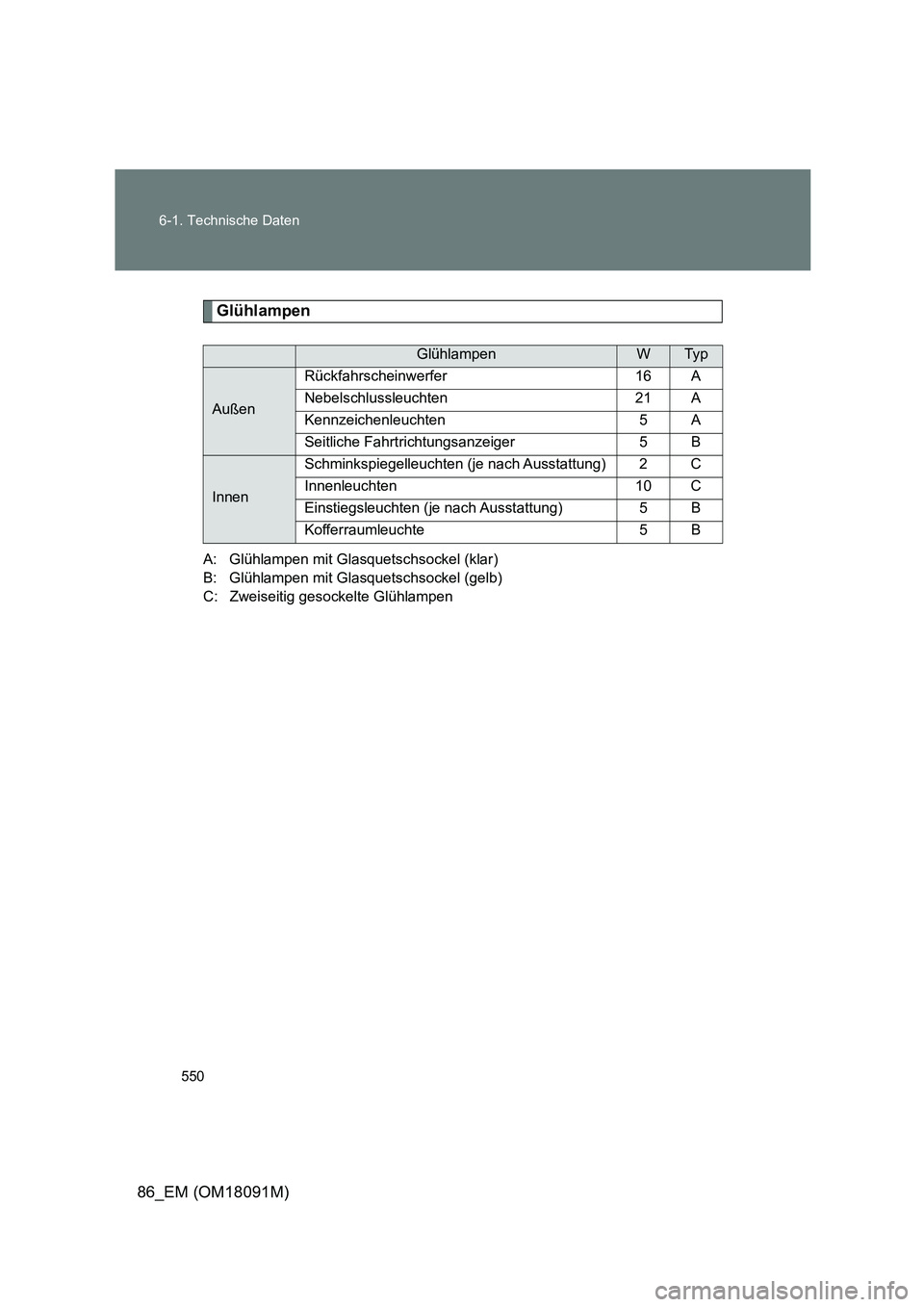

Glühlampen
A: Glühlampen mit Glasquetschsockel (klar)
B: Glühlampen mit Glasquetschsockel (gelb)
C: Zweiseitig gesockelte Glühlampen
GlühlampenWTy p
Außen
Rückfahrscheinwerfer 16 A
Nebelschlussleuchten 21 A
Kennzeichenleuchten 5 A
Seitliche Fahrtrichtungsanzeiger 5 B
Innen
Schminkspiegelleuchten (je nach Ausstattung) 2 C
Innenleuchten 10 C
Einstiegsleuchten (je nach Ausstattung) 5 B
Kofferraumleuchte 5 B
