TOYOTA GT86 2018 Manual del propietario (in Spanish)

441
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
86_ES (OM18092S)

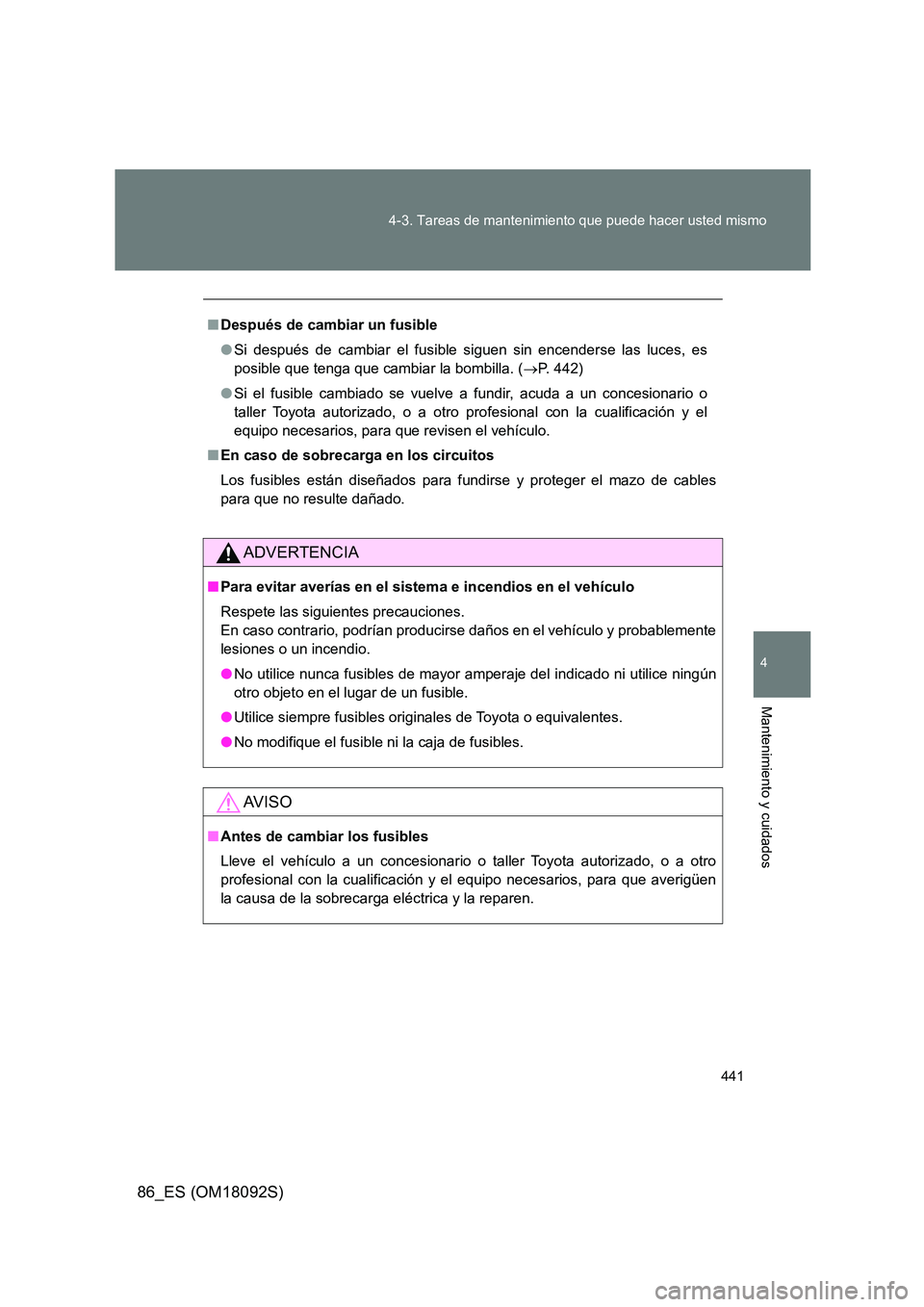

■ Después de cambiar un fusible
● Si después de cambiar el fusible siguen sin encenderse las luces, es
posible que tenga que cambiar la bombilla. ( P. 442)
● Si el fusible cambiado se vuelve a fundir, acuda a un concesionario o
taller Toyota autorizado, o a otro profesional con la cualificación y el
equipo necesarios, para que revisen el vehículo.
■ En caso de sobrecarga en los circuitos
Los fusibles están diseñados para f undirse y proteger el mazo de cables
para que no resulte dañado.
ADVERTENCIA
■ Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente
lesiones o un incendio.
● No utilice nunca fusibles de mayor amperaje del indicado ni utilice ningún
otro objeto en el lugar de un fusible.
● Utilice siempre fusibles originales de Toyota o equivalentes.
● No modifique el fusible ni la caja de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo a un concesionario o taller Toyota autorizado, o a otro
profesional con la cualificación y el equipo necesarios, para que averigüen
la causa de la sobrecarga eléctrica y la reparen.

442
4-3. Tareas de mantenimiento que puede hacer usted mismo
86_ES (OM18092S)

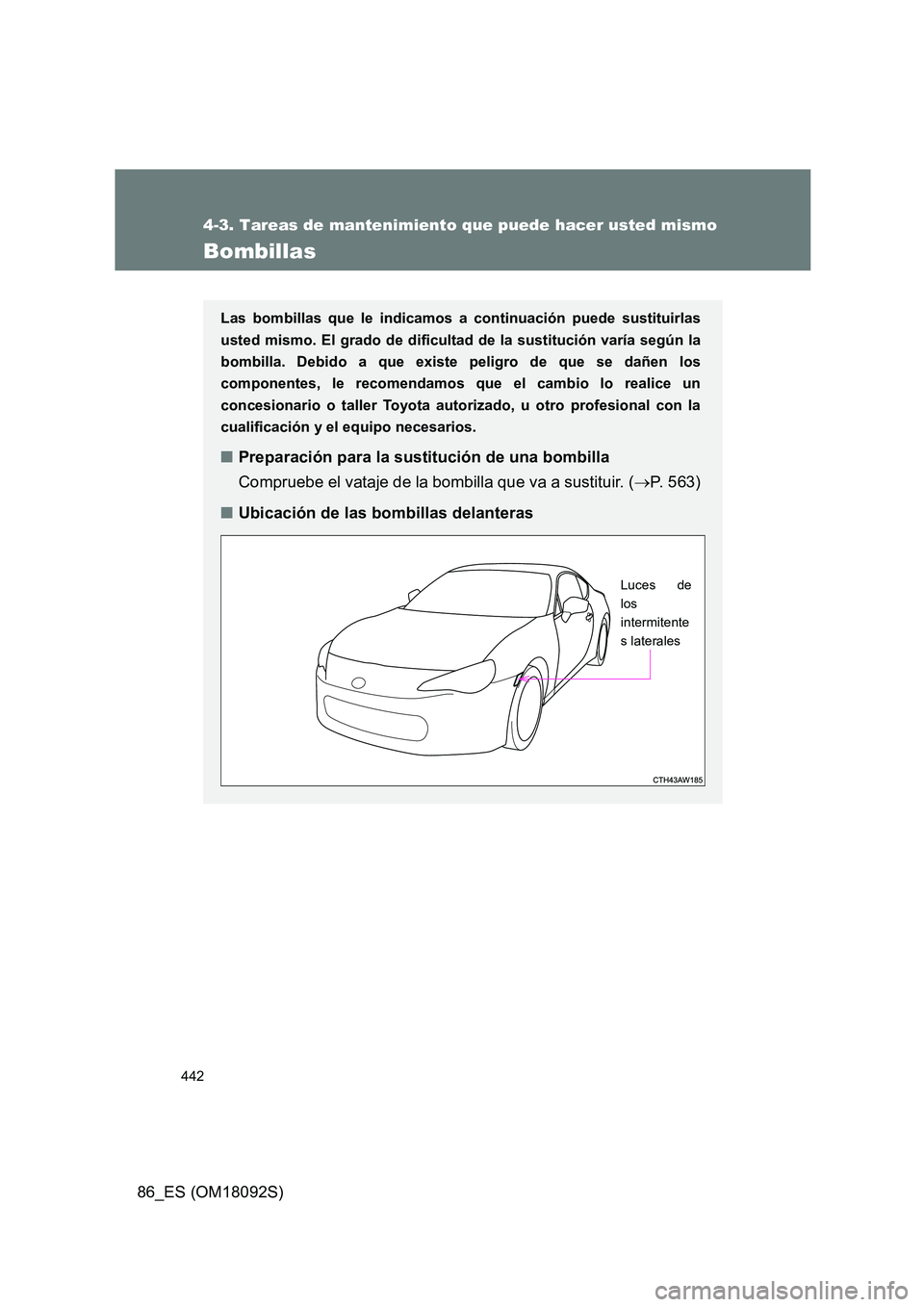

Bombillas
Las bombillas que le indicamos a continuación puede sustituirlas
usted mismo. El grado de dificultad de la sustitución varía según la
bombilla. Debido a que existe peligro de que se dañen los
componentes, le recomendamos que el cambio lo realice un
concesionario o taller Toyota autorizado, u otro profesional con la
cualificación y el equipo necesarios.
■ Preparación para la sustitución de una bombilla
Compruebe el vataje de la bombilla que va a sustituir. ( P. 563)
■ Ubicación de las bombillas delanteras
Luces de
los
intermitente
s laterales

443
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
86_ES (OM18092S)

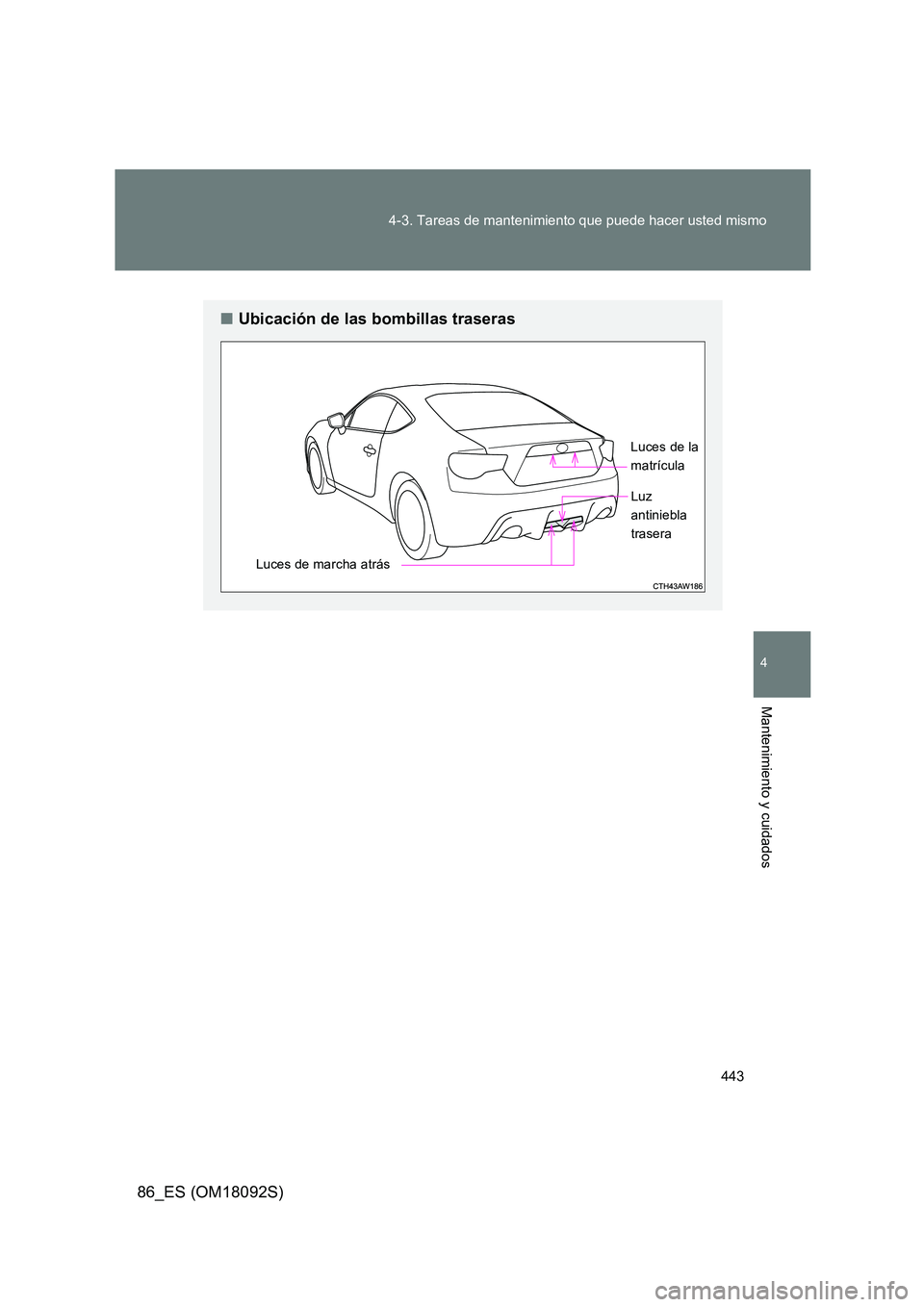

■ Ubicación de las bombillas traseras
Luces de marcha atrás
Luces de la
matrícula
Luz
antiniebla
trasera

444
4-3. Tareas de mantenimiento que puede hacer usted mismo
86_ES (OM18092S)

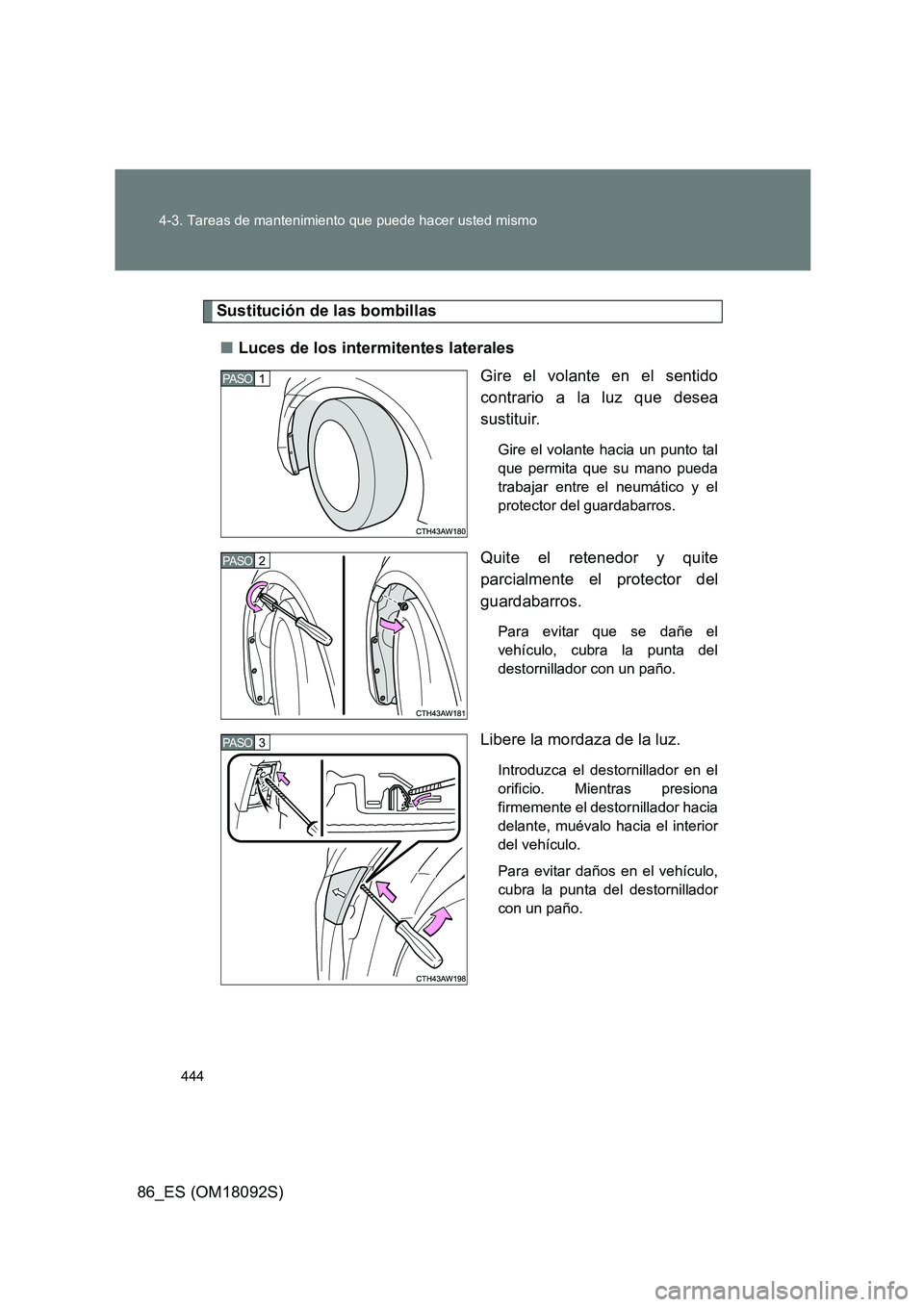

Sustitución de las bombillas
■ Luces de los intermitentes laterales
Gire el volante en el sentido
contrario a la luz que desea
sustituir.
Gire el volante hacia un punto tal
que permita que su mano pueda
trabajar entre el neumático y el
protector del guardabarros.
Quite el retenedor y quite
parcialmente el protector del
guardabarros.
Para evitar que se dañe el
vehículo, cubra la punta del
destornillador con un paño.
Libere la mordaza de la luz.
Introduzca el destornillador en el
orificio. Mientras presiona
firmemente el destornillador hacia
delante, muévalo hacia el interior
del vehículo.
Para evitar daños en el vehículo,
cubra la punta del destornillador
con un paño.
1 PASO
2 PASO
3 PASO

445
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
86_ES (OM18092S)

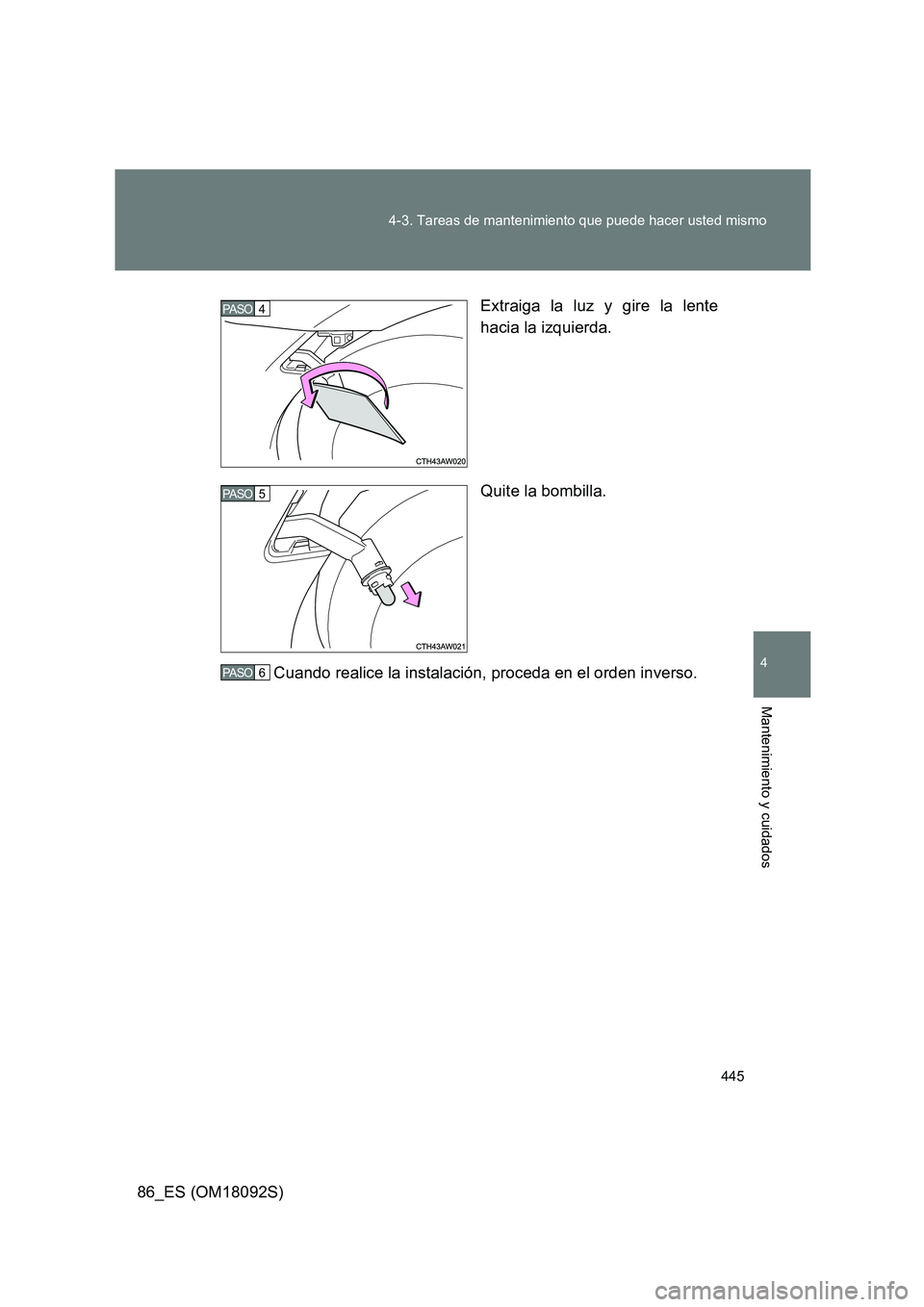

Extraiga la luz y gire la lente
hacia la izquierda.
Quite la bombilla.
Cuando realice la instalación, proceda en el orden inverso.
4 PASO
5 PASO
6 PASO

446
4-3. Tareas de mantenimiento que puede hacer usted mismo
86_ES (OM18092S)

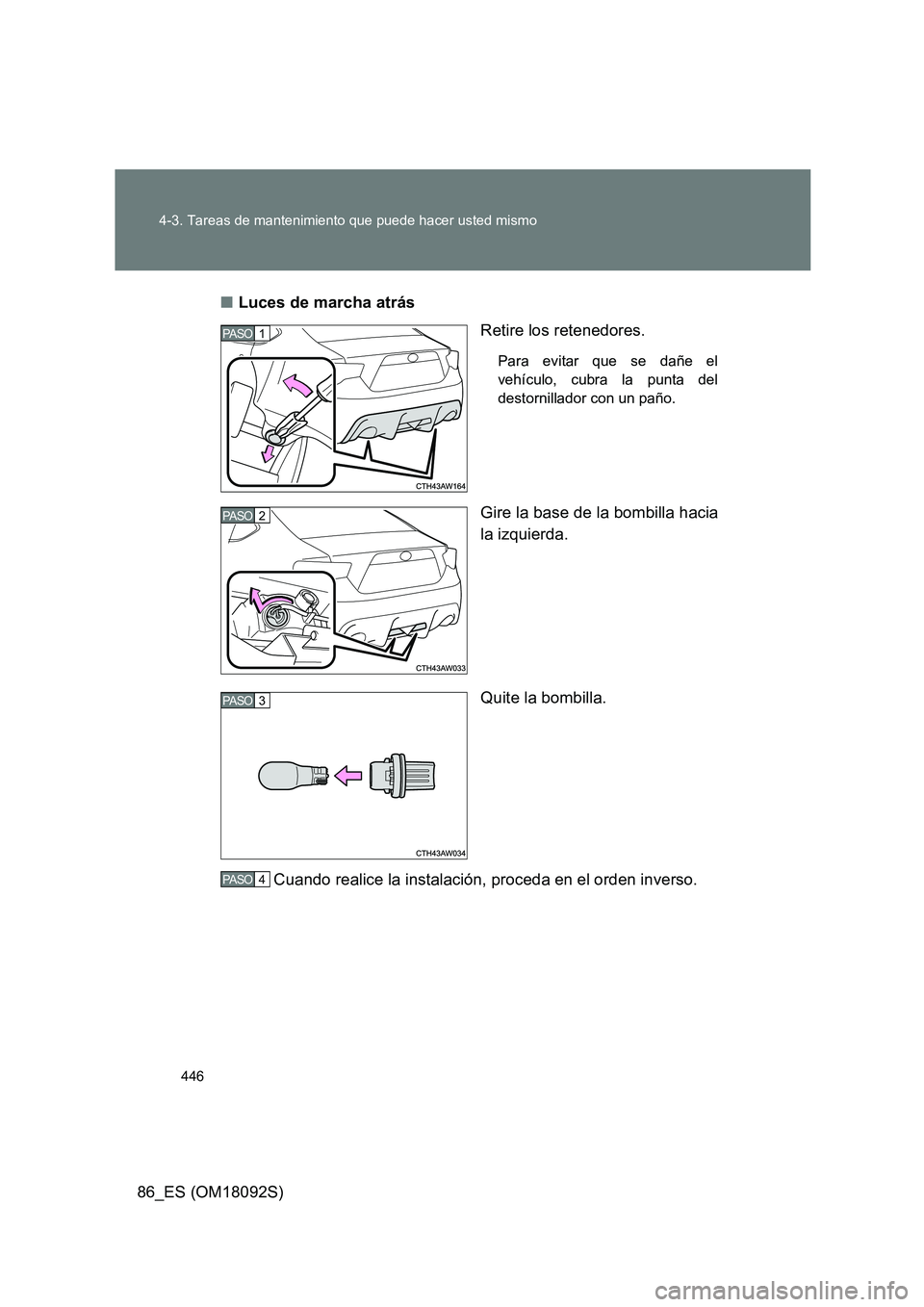

■ Luces de marcha atrás
Retire los retenedores.
Para evitar que se dañe el
vehículo, cubra la punta del
destornillador con un paño.
Gire la base de la bombilla hacia
la izquierda.
Quite la bombilla.
Cuando realice la instalación, proceda en el orden inverso.
1 PASO
2 PASO
3 PASO
4 PASO

447
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
86_ES (OM18092S)

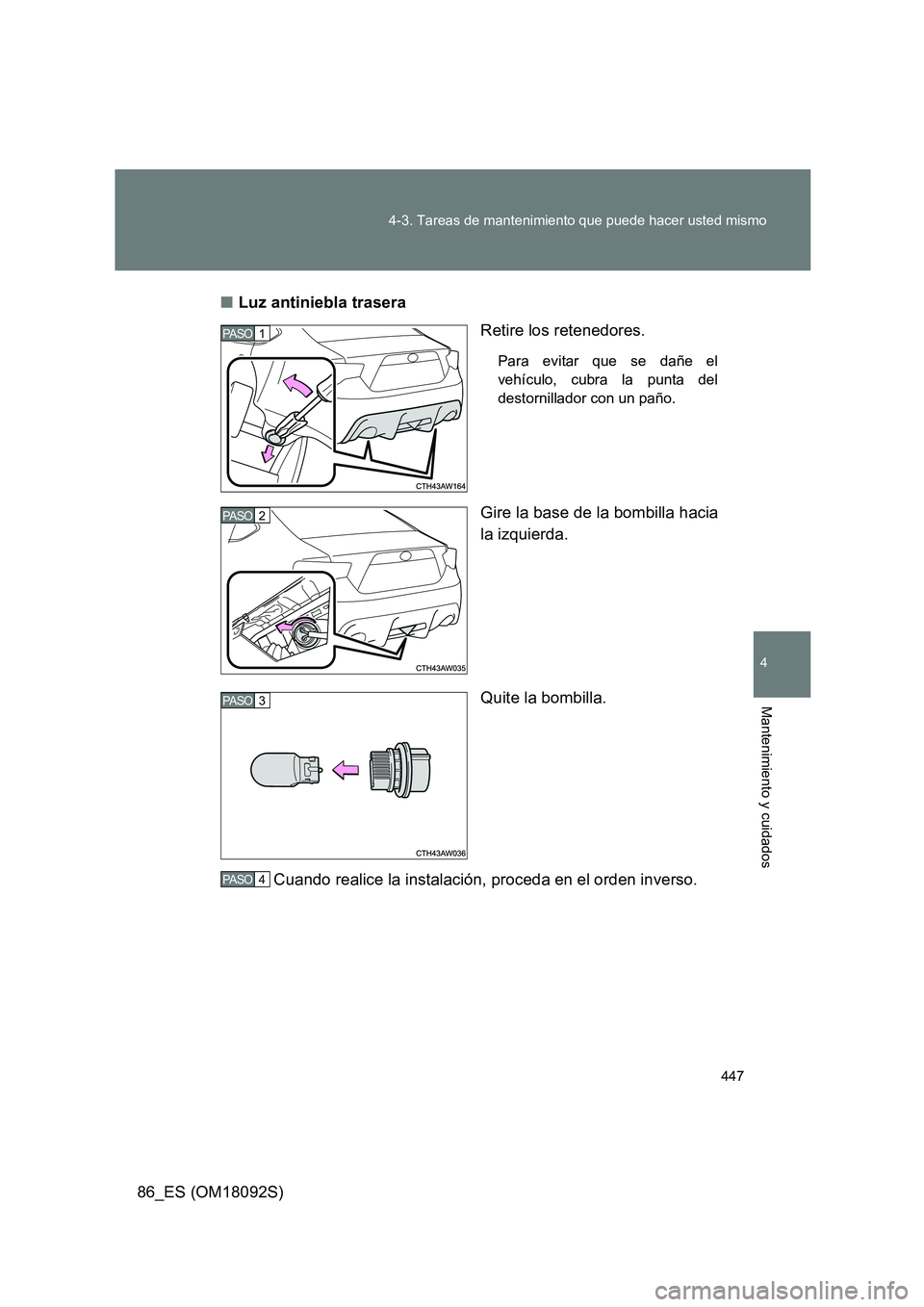

■ Luz antiniebla trasera
Retire los retenedores.
Para evitar que se dañe el
vehículo, cubra la punta del
destornillador con un paño.
Gire la base de la bombilla hacia
la izquierda.
Quite la bombilla.
Cuando realice la instalación, proceda en el orden inverso.
1 PASO
2 PASO
3 PASO
4 PASO

448
4-3. Tareas de mantenimiento que puede hacer usted mismo
86_ES (OM18092S)

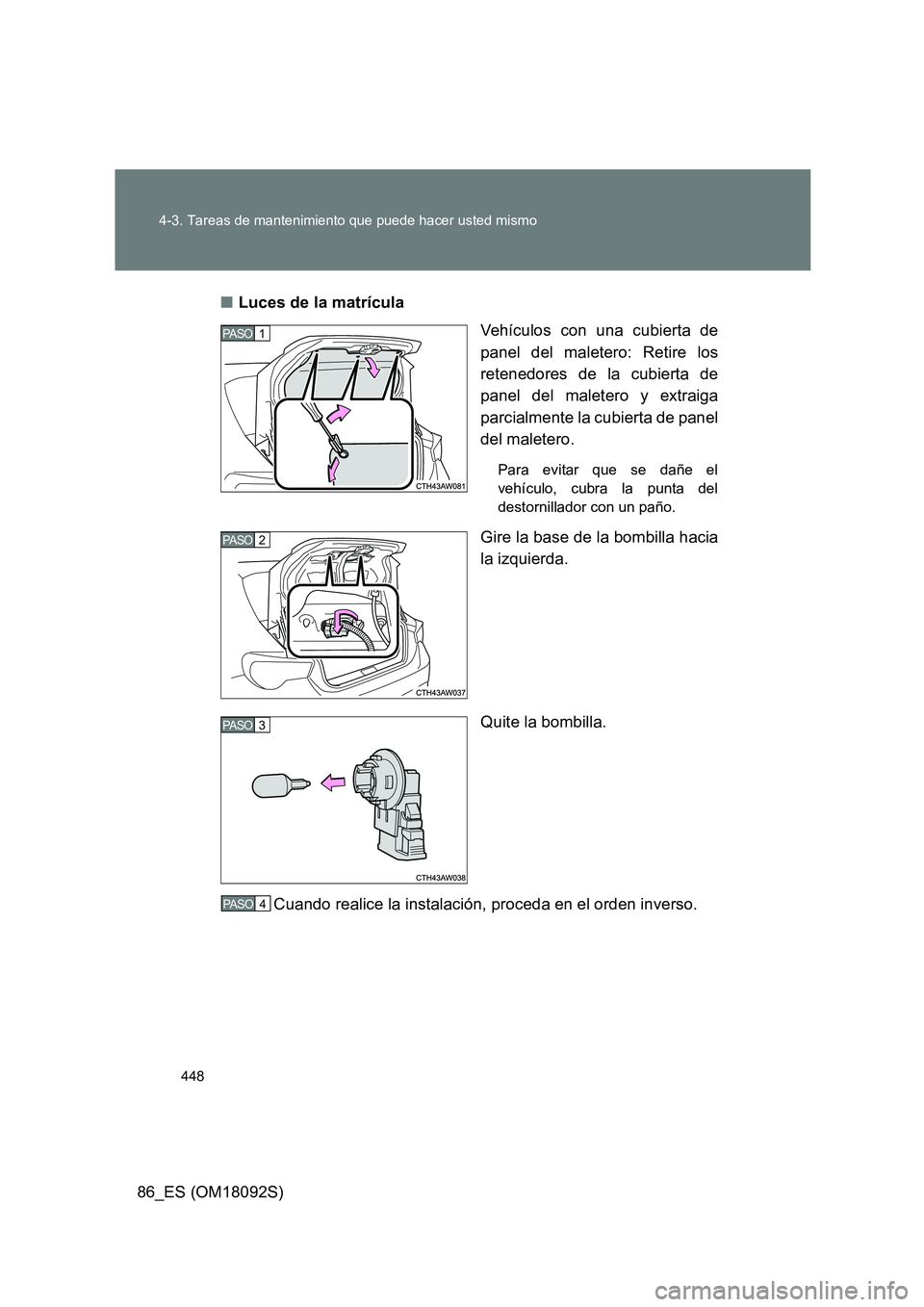

■ Luces de la matrícula
Vehículos con una cubierta de
panel del maletero: Retire los
retenedores de la cubierta de
panel del maletero y extraiga
parcialmente la cubierta de panel
del maletero.
Para evitar que se dañe el
vehículo, cubra la punta del
destornillador con un paño.
Gire la base de la bombilla hacia
la izquierda.
Quite la bombilla.
Cuando realice la instalación, proceda en el orden inverso.
1 PASO
2 PASO
3 PASO
4 PASO

449
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
86_ES (OM18092S)

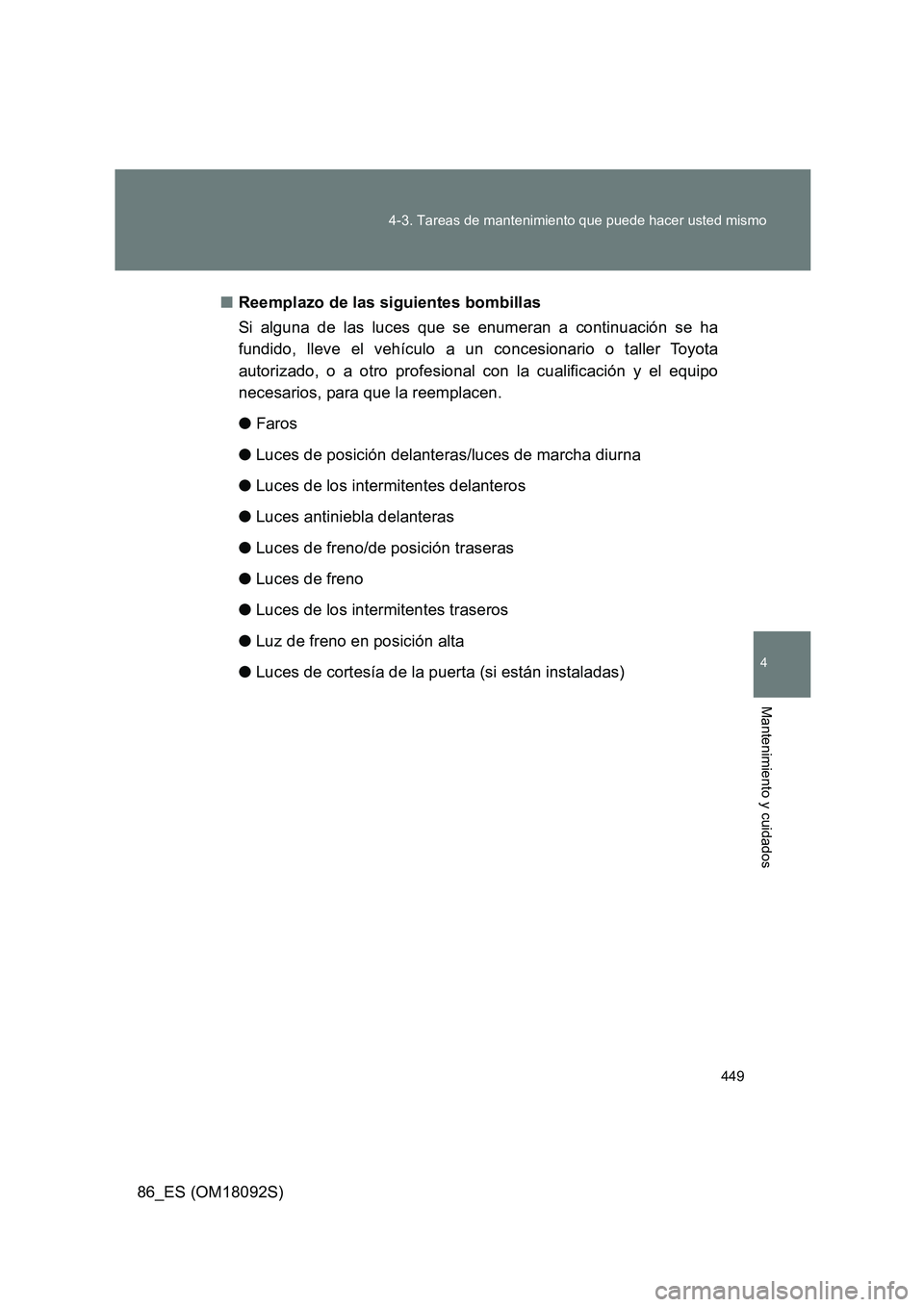

■ Reemplazo de las siguientes bombillas
Si alguna de las luces que se enumeran a continuación se ha
fundido, lleve el vehículo a un concesionario o taller Toyota
autorizado, o a otro profesional con la cualificación y el equipo
necesarios, para que la reemplacen.
● Faros
● Luces de posición delanteras/luces de marcha diurna
● Luces de los intermitentes delanteros
● Luces antiniebla delanteras
● Luces de freno/de posición traseras
● Luces de freno
● Luces de los intermitentes traseros
● Luz de freno en posición alta
● Luces de cortesía de la puerta (si están instaladas)

450
4-3. Tareas de mantenimiento que puede hacer usted mismo
86_ES (OM18092S)

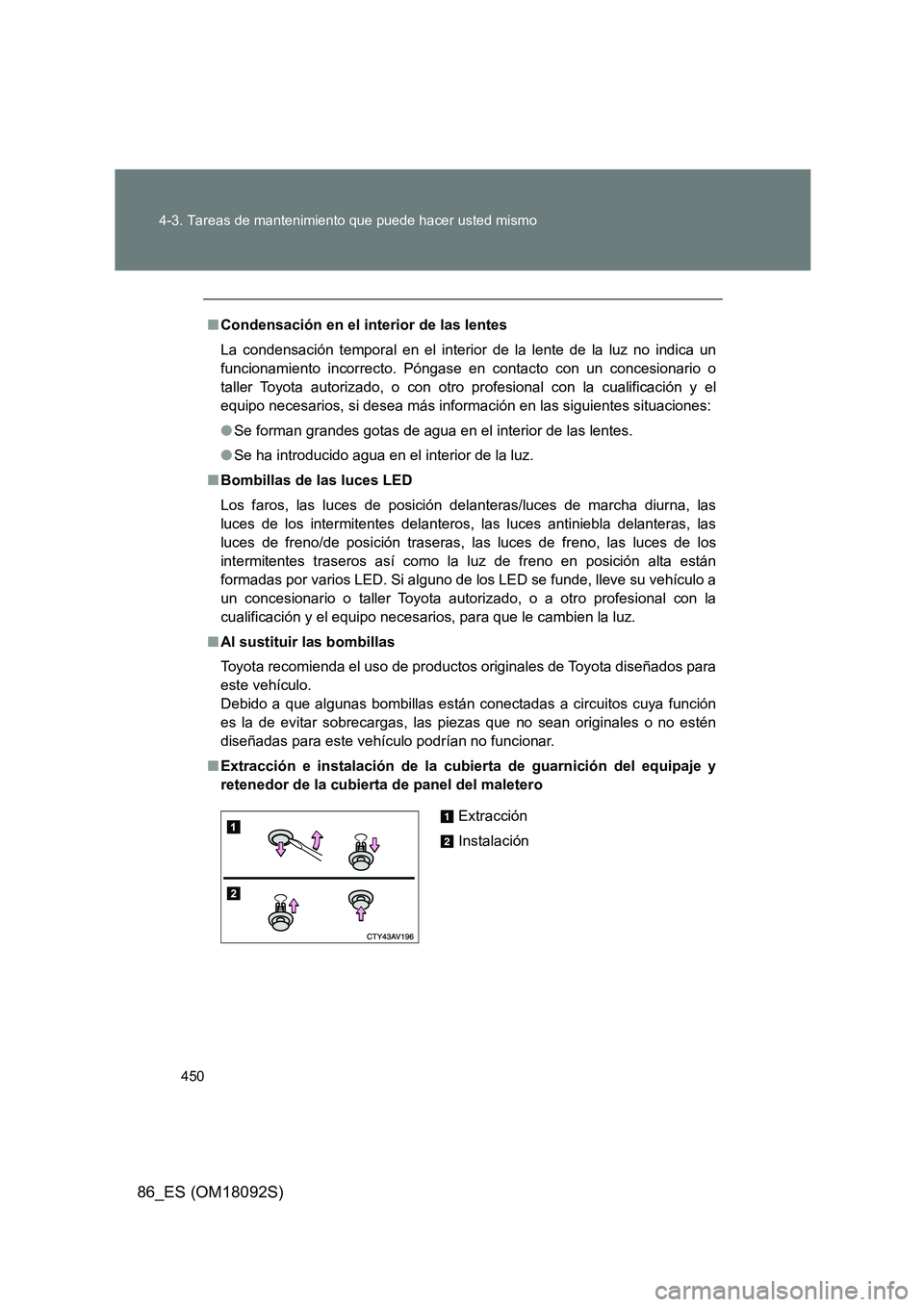

■ Condensación en el interior de las lentes
La condensación temporal en el interior de la lente de la luz no indica un
funcionamiento incorrecto. Póngase en contacto con un concesionario o
taller Toyota autorizado, o con otro profesional con la cualificación y el
equipo necesarios, si desea más información en las siguientes situaciones:
● Se forman grandes gotas de agua en el interior de las lentes.
● Se ha introducido agua en el interior de la luz.
■ Bombillas de las luces LED
Los faros, las luces de posición delanteras/luces de marcha diurna, las
luces de los intermitentes delanteros, las luces antiniebla delanteras, las
luces de freno/de posición traseras, la s luces de freno, las luces de los
intermitentes traseros así como la luz de freno en posición alta están
formadas por varios LED. Si alguno de los LED se funde, lleve su vehículo a
un concesionario o taller Toyota autorizado, o a otro profesional con la
cualificación y el equipo necesarios, para que le cambien la luz.
■ Al sustituir las bombillas
Toyota recomienda el uso de productos originales de Toyota diseñados para
este vehículo.
Debido a que algunas bombillas están conectadas a circuitos cuya función
es la de evitar sobrecargas, las piezas que no sean originales o no estén
diseñadas para este vehículo podrían no funcionar.
■ Extracción e instalación de la cubierta de guarnición del equipaje y
retenedor de la cubierta de panel del maletero
Extracción
Instalación
