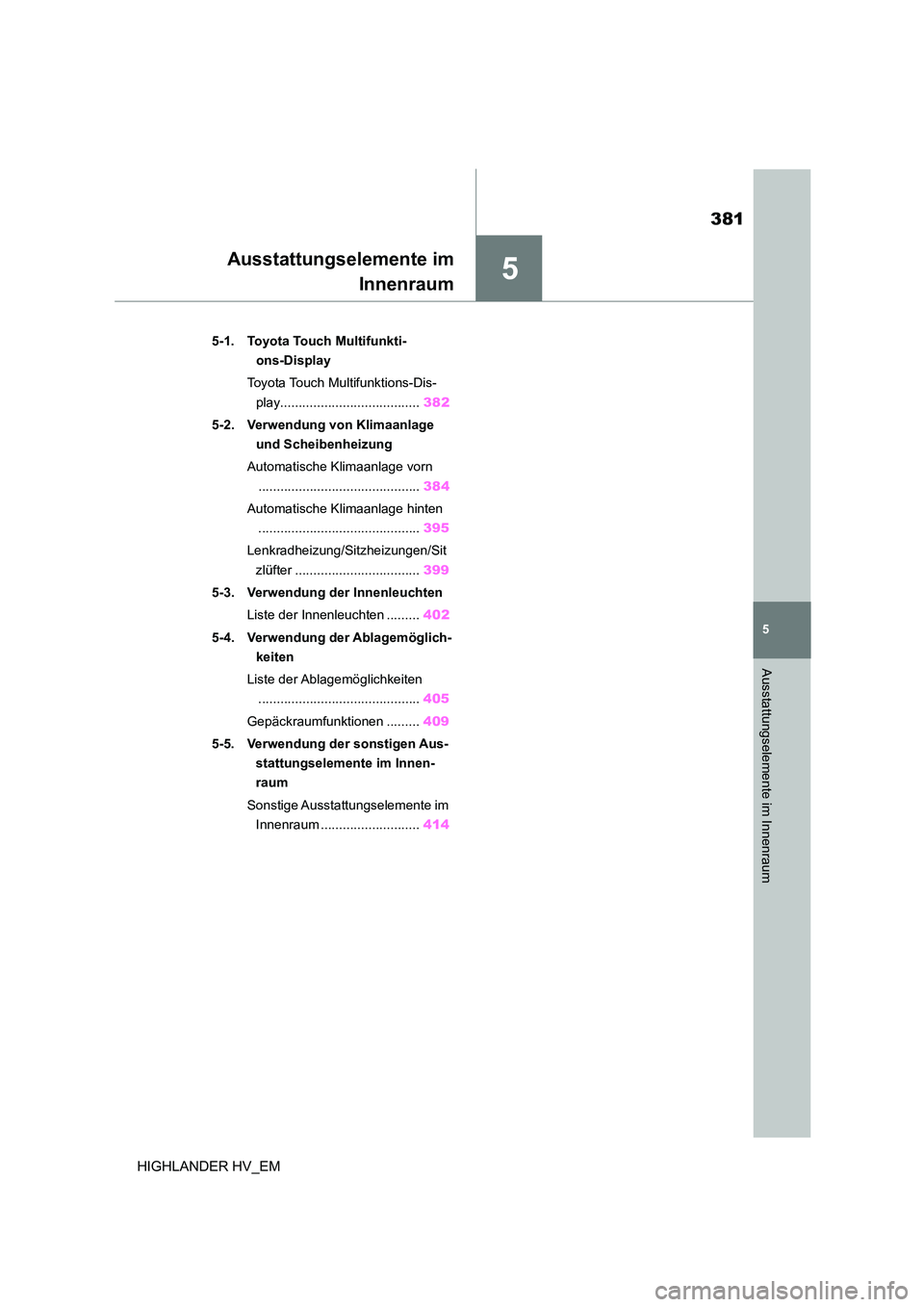

TOYOTA HIGHLANDER 2020 Betriebsanleitungen (in German)

5
381
5
Ausstattungselemente im Innenraum
HIGHLANDER HV_EM
Ausstattungselemente im
Innenraum
.5-1. Toyota Touch Multifunkti-
ons-Display
Toyota Touch Multifunktions-Dis-
play...................................... 382
5-2. Verwendung von Klimaanlage
und Scheibenheizung
Automatische Klimaanlage vorn
............................................ 384
Automatische Klimaanlage hinten
............................................ 395
Lenkradheizung/Sitzheizungen/Sit
zlüfter .................................. 399
5-3. Verwendung der Innenleuchten
Liste der Innenleuchten ......... 402
5-4. Verwendung der Ablagemöglich-
keiten
Liste der Ablagemöglichkeiten
............................................ 405
Gepäckraumfunktionen ......... 409
5-5. Verwendung der sonstigen Aus-
stattungselemente im Innen-
raum
Sonstige Ausstattungselemente im
Innenraum ........................... 414

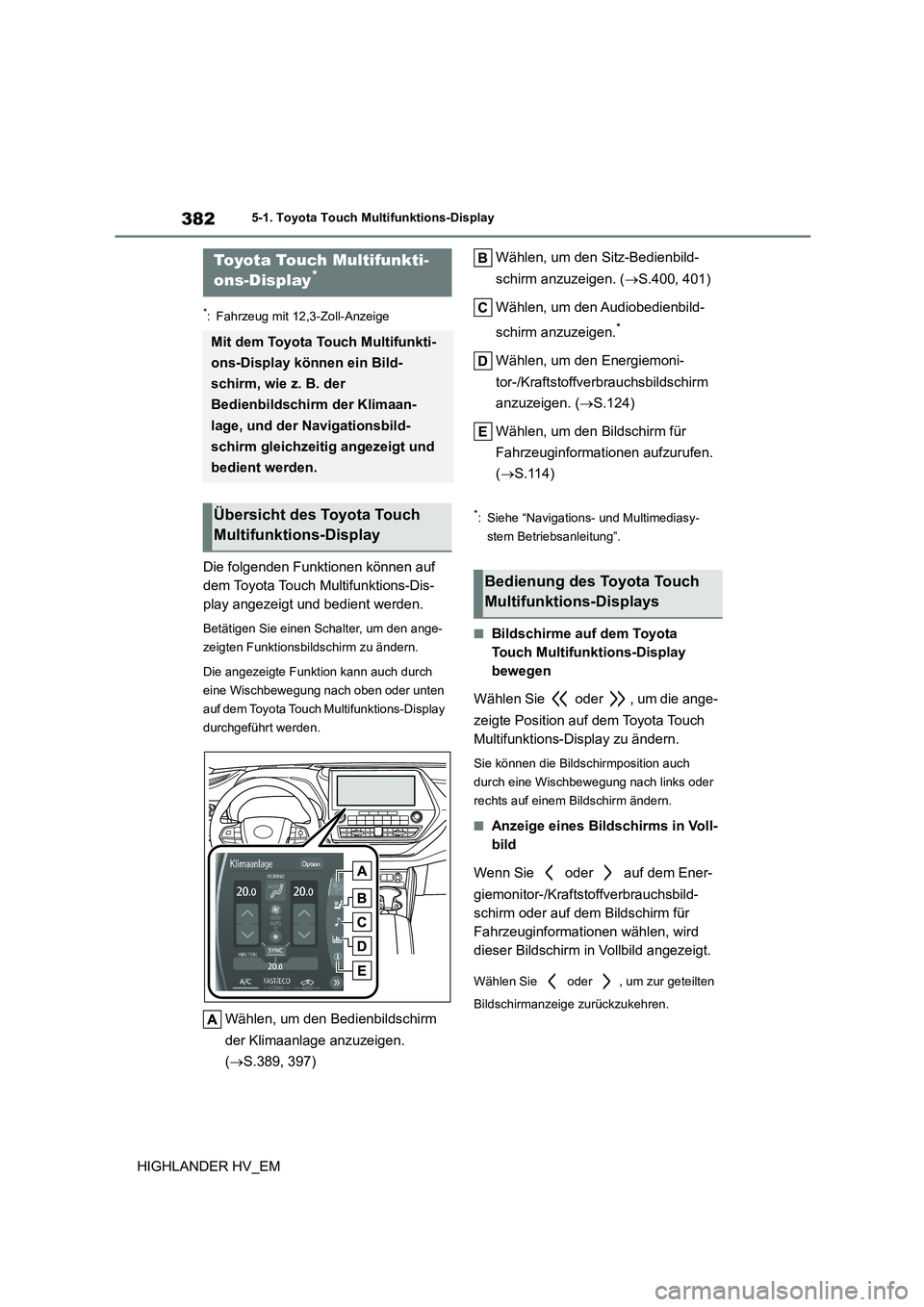

3825-1. Toyota Touch Multifunktions-Display
HIGHLANDER HV_EM
5-1.Toyota Touch Multifunktions-Display
*: Fahrzeug mit 12,3-Zoll-Anzeige
Die folgenden Funktionen können auf
dem Toyota Touch Multifunktions-Dis-
play angezeigt und bedient werden.
Betätigen Sie einen Schalter, um den ange-
zeigten Funktionsbildschirm zu ändern.
Die angezeigte Funktion kann auch durch
eine Wischbewegung nach oben oder unten
auf dem Toyota Touch Multifunktions-Display
durchgeführt werden.
Wählen, um den Bedienbildschirm
der Klimaanlage anzuzeigen.
( S.389, 397)
Wählen, um den Sitz-Bedienbild-
schirm anzuzeigen. ( S.400, 401)
Wählen, um den Audiobedienbild-
schirm anzuzeigen.*
Wählen, um den Energiemoni-
tor-/Kraftstoffverbrauchsbildschirm
anzuzeigen. ( S.124)
Wählen, um den Bildschirm für
Fahrzeuginformationen aufzurufen.
( S.114)
*: Siehe “Navigations- und Multimediasy-
stem Betriebsanleitung”.
■Bildschirme auf dem Toyota
Touch Multifunktions-Display
bewegen
Wählen Sie oder , um die ange-
zeigte Position auf dem Toyota Touch
Multifunktions-Display zu ändern.
Sie können die Bildschirmposition auch
durch eine Wischbewegung nach links oder
rechts auf einem Bildschirm ändern.
■Anzeige eines Bildschirms in Voll-
Wenn Sie oder auf dem Ener-
giemonitor-/Kraftstoffverbrauchsbild-
schirm oder auf dem Bildschirm für
Fahrzeuginformationen wählen, wird
dieser Bildschirm in Vollbild angezeigt.
Wählen Sie oder , um zur geteilten
Bildschirmanzeige zurückzukehren.
Toyota Touch Multifunkti-
ons-Display*
Mit dem Toyota Touch Multifunkti-
ons-Display können ein Bild-
schirm, wie z. B. der
Bedienbildschirm der Klimaan-
lage, und der Navigationsbild-
schirm gleichzeitig angezeigt und
bedient werden.
Übersicht des Toyota Touch
Multifunktions-Display
Bedienung des Toyota Touch
Multifunktions-Displays

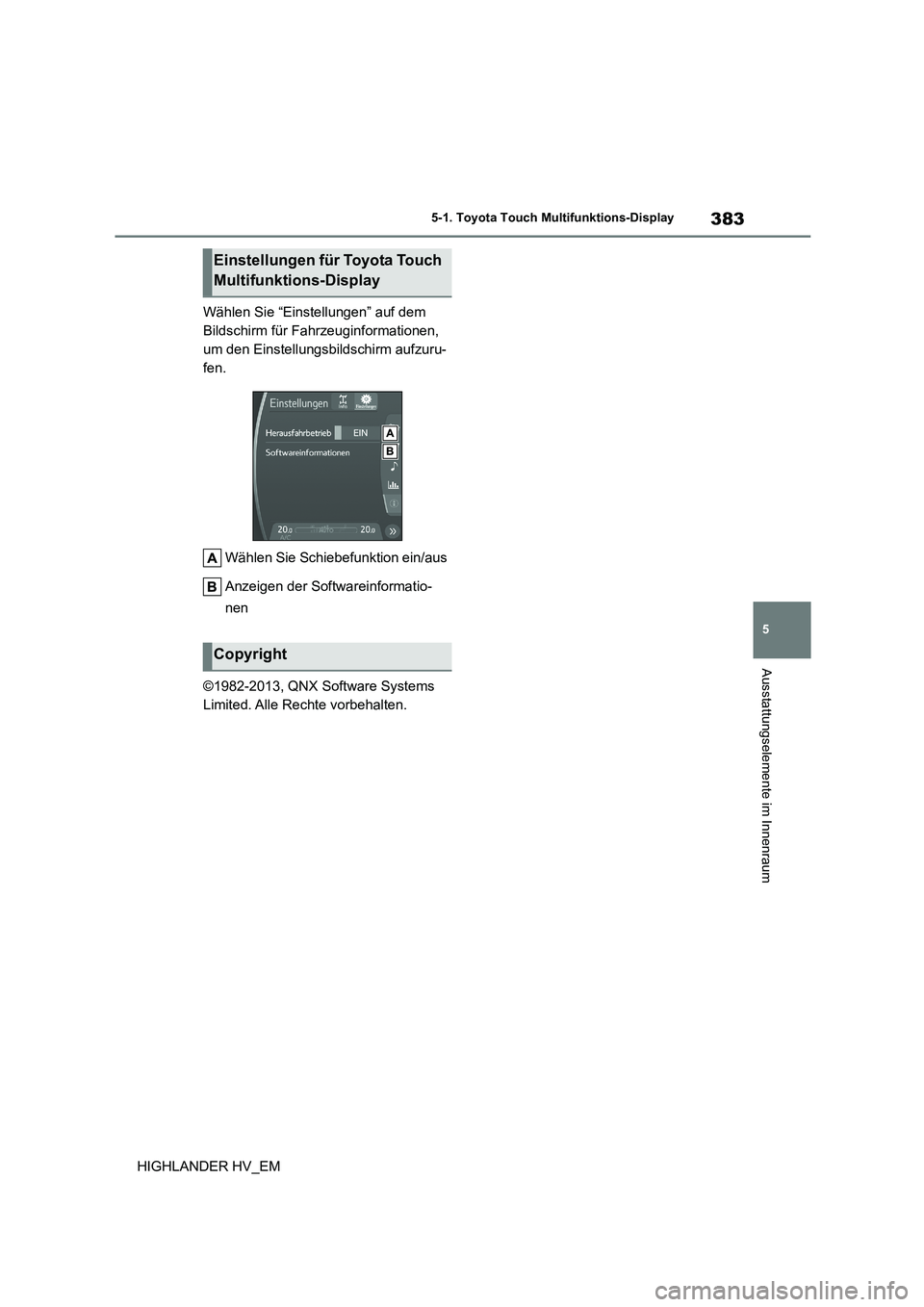

383
5
5-1. Toyota Touch Multifunktions-Display
Ausstattungselemente im Innenraum
HIGHLANDER HV_EM
Wählen Sie “Einstellungen” auf dem
Bildschirm für Fahrzeuginformationen,
um den Einstellungsbildschirm aufzuru-
fen.
Wählen Sie Schiebefunktion ein/aus
Anzeigen der Softwareinformatio-
nen
©1982-2013, QNX Software Systems
Limited. Alle Rechte vorbehalten.
Einstellungen für Toyota Touch
Multifunktions-Display
Copyright

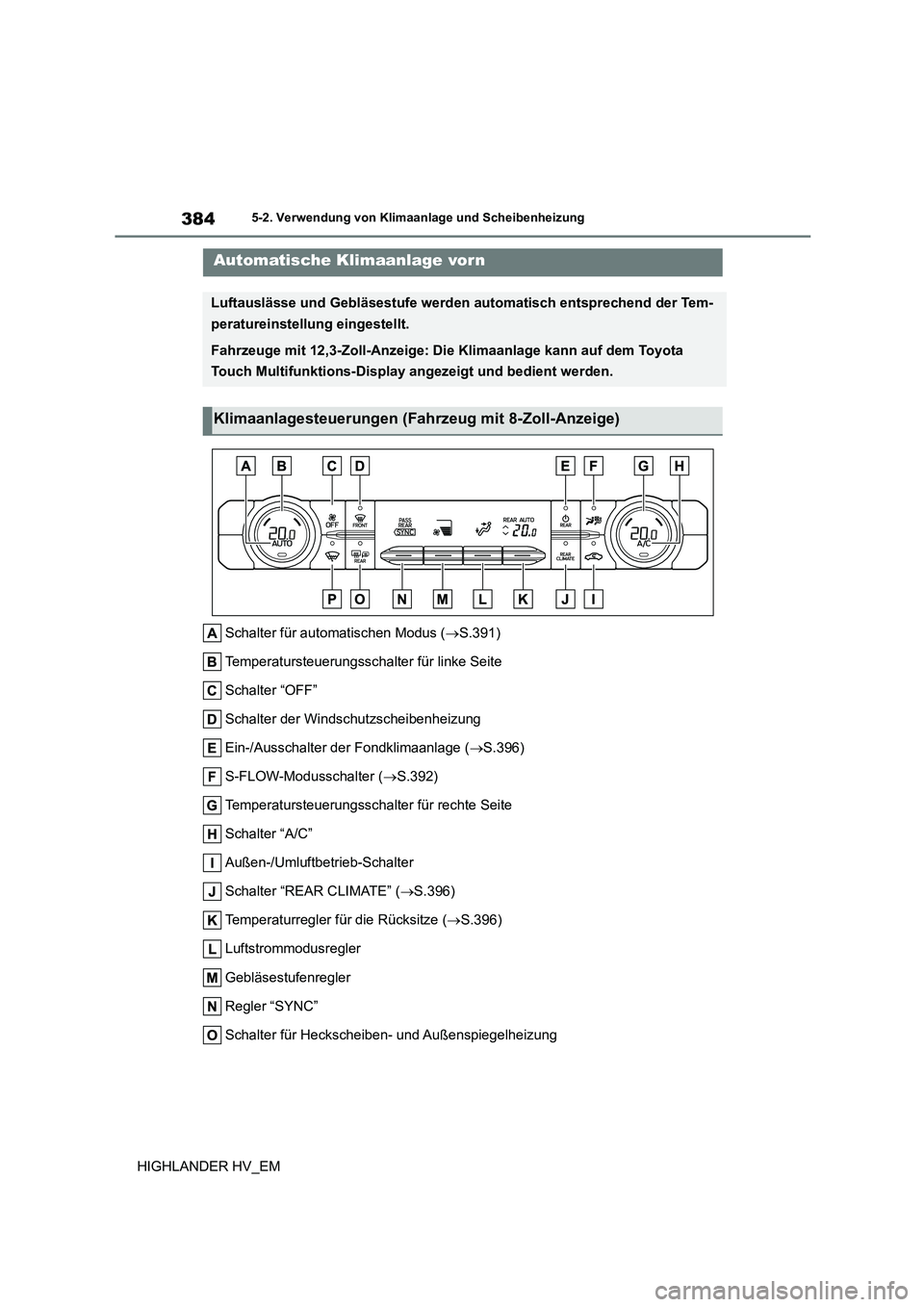

3845-2. Verwendung von Klimaanlage und Scheibenheizung
HIGHLANDER HV_EM
5-2.Verwendung von Klimaanlage und Scheibenheizung
Schalter für automatischen Modus (S.391)
Temperatursteuerungsschal ter für linke Seite
Schalter “OFF”
Schalter der Windschutzscheibenheizung
Ein-/Ausschalter der Fondklimaanlage ( S.396)
S-FLOW-Modusschalter ( S.392)
Temperatursteuerungsschalter für rechte Seite
Schalter “A/C”
Außen-/Umluftbetrieb-Schalter
Schalter “REAR CLIMATE” ( S.396)
Temperaturregler für die Rücksitze ( S.396)
Luftstrommodusregler
Gebläsestufenregler
Regler “SYNC”
Schalter für Heckscheiben- und Außenspiegelheizung
Automatische Klimaanlage vorn
Luftauslässe und Gebläsestufe werden automatisch entsprechend der Tem-
peratureinstellung eingestellt.
Fahrzeuge mit 12,3-Zoll-Anzeige: Die Klimaanlage kann auf dem Toyota
Touch Multifunktions-Display angezeigt und bedient werden.
Klimaanlagesteuerungen (Fahrzeug mit 8-Zoll-Anzeige)

385
5
5-2. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
HIGHLANDER HV_EM
Schalter für Scheibenwischerenteiser
■Ändern der Temperatureinstel-
lung
Drehen Sie den Temperatur-Steuer-
schalter auf der Fahrerseite im Uhrzei-
gersinn, um die Temperatur zu
erhöhen, und drehen Sie ihn gegen den
Uhrzeigersinn, um die Temperatur zu
verringern.
Wenn der Schalter “A/C” nicht gedrückt wird,
strömt aus dem System Luft mit Umge-
bungstemperatur oder erwärmte Luft.
Die Temperatur für den Fahrer, den
Beifahrer und die Rücksitze kann wie
folgt separat eingestellt werden:
 Der Regler “SYNC” wird nach oben
oder unten bewegt. (Die Anzeigen
“PASS” und “REAR” erlöschen)
 Der Temperatur-Steuerschalter für
die Beifahrerseite wird gedreht. (Die
Anzeige “PASS” erlischt)
 Der Temperaturregler für die Rück-
sitze wird nach oben oder unten
bewegt. (Die Anzeige “REAR”
erlischt)
Um zwischen Einzel- und Simultanbetrieb
der Klimaanlage zu wechseln, bewegen Sie
den Regler “SYNC” nach oben oder unten.
■Einstellen der Gebläsestufe
Um die Gebläsestufe einzustellen,
bewegen Sie den Gebläsestufenregler
nach oben oder unten.
Nach oben: Erhöht die Gebläsestufe
Nach unten: Verringert die Gebläsestufe
Durch Drücken des Schalters “OFF” wird
das Gebläse ausgeschaltet.
■Ändern des Luftstrommodus
Um den Luftstrommodus zu ändern,
bewegen Sie den Luftstrommodusreg-
ler nach oben oder unten.
1 Oberkörper
2 Oberkörper und Füße
3 Füße
4 Füße und die Windschutzscheiben-
heizung ist in Betrieb
■Umschalten zwischen Außenluft-
und Umluftbetrieb
Drücken Sie den Außen-/Umluftbe-
trieb-Schalter.
Jedes Mal, wenn Sie den Schalter betätigen,
wird zwischen Außenluftbetrieb und Umluft-
betrieb umgeschaltet.
Die Anzeige des Schalters für
Außen-/Umluftbetrieb leuchtet auf, wenn der
Umluftbetrieb ausgewählt wird.
■Kühl- und Entfeuchtungsfunktion
einstellen
Drücken Sie den Schalter “A/C”.
Wenn die Funktion eingeschaltet ist, leuch-
tet die Anzeige auf dem Schalter “A/C” auf.
■Entfernen von Beschlag auf der
Windschutzscheibe
Heizelemente werden zum Entfernen
von Beschlag auf der Windschutz-
scheibe und den vorderen Seitentür-

3865-2. Verwendung von Klimaanlage und Scheibenheizung
HIGHLANDER HV_EM
scheiben verwendet.
Drücken Sie den Schalter der Wind-
schutzscheibenheizung.
Stellen Sie den Außen-/Umluftbetrieb-Schal-
ter auf Außenluftmodus, wenn der Umluft-
modus verwendet wird. (Die Umschaltung
erfolgt eventuell automatisch.)
Um den Beschlag der Windschutzscheibe
und der Seitenfenster schnell zu entfernen,
erhöhen Sie den Luftstrom und die Tempera-
tur.
Drücken Sie den Schalter der Windschutz-
scheibenheizung erneut, um zum vorherigen
Modus zurückzukehren, wenn der Beschlag
von der Windschutzscheibe entfernt ist.
Wenn der Schalter der Windschutzscheiben-
heizung eingeschaltet ist, leuchtet die
Anzeige auf dem Schalter der Windschutz-
scheibenheizung auf.
■Entfernen von Beschlag auf der
Heckscheibe und den Außenspie-
geln
Heizelemente werden zum Entfernen
möglichen Beschlags von der Heck-
scheibe und zum Entfernen von Regen-
tropfen, Tau und Frost von den
Außenspiegeln verwendet.
Drücken Sie den Schalter für Heck-
scheibenheizung und Außenspiegelhei-
zung.
Wenn der Schalter für Heckscheibenheizung
und Außenspiegelheizung eingeschaltet ist,
leuchtet die Anzeige auf dem Schalter für
Heckscheibenheizung und Außenspiegel-
heizung auf.
Nach einer gewissen Zeit schalten sich die
Heizelemente automatisch aus.
■Scheibenwischerenteiser (je nach
Ausstattung)
Diese Funktion dient dazu, Eisbildung
an der Windschutzscheibe und an den
Scheibenwischerblättern zu verhindern.
Betätigen Sie den Schalter des Schei-
benwischerenteisers.
Wenn der Schalter des Windschutzschei-
benenteisers eingeschaltet ist, leuchtet die
Anzeige auf dem Schalter des Windschutz-
scheibenenteisers auf.
Der Scheibenwischerenteiser geht nach
einer gewissen Zeit automatisch aus.
■Enteiser für die gesamte Wind-
schutzscheibe (je nach Ausstat-
tung)
Diese Funktion dient dazu, Eisbildung
an der Windschutzscheibe und an den
Scheibenwischerblättern zu verhindern.
Betätigen Sie den Schalter des Schei-
benwischerenteisers.
Wenn der Schalter des Windschutzschei-
benenteisers eingeschaltet ist, leuchtet die
Anzeige auf dem Schalter des Windschutz-
scheibenenteisers auf.
Der Enteiser für die gesamte Windschutz-
scheibe schaltet sich nach einer gewissen
Zeit automatisch aus. Wenn die Außentem-
peratur 5°C oder mehr beträgt, arbeitet der
Enteiser für die gesamte Windschutzscheibe
nicht.
■Beschlagen der Fenster
●Die Fenster beschlagen leicht, wenn eine hohe Feuchtigkeit im Innern des Fahr-
zeugs herrscht. Wenn Sie “A/C” einschal-
ten, wird die Luft der Auslässe entfeuchtet und der Beschlag von der Windschutz-
scheibe effektiv entfernt.
●Wenn Sie “A/C” ausschalten, können die
Scheiben schneller beschlagen.
●Die Fenster können beschlagen, wenn der
Umluftbetrieb verwendet wird.
■Beim Fahren auf staubigen Straßen
Schließen Sie alle Fenster. Gelangt der vom
Fahrzeug nach oben geschleuderte Staub

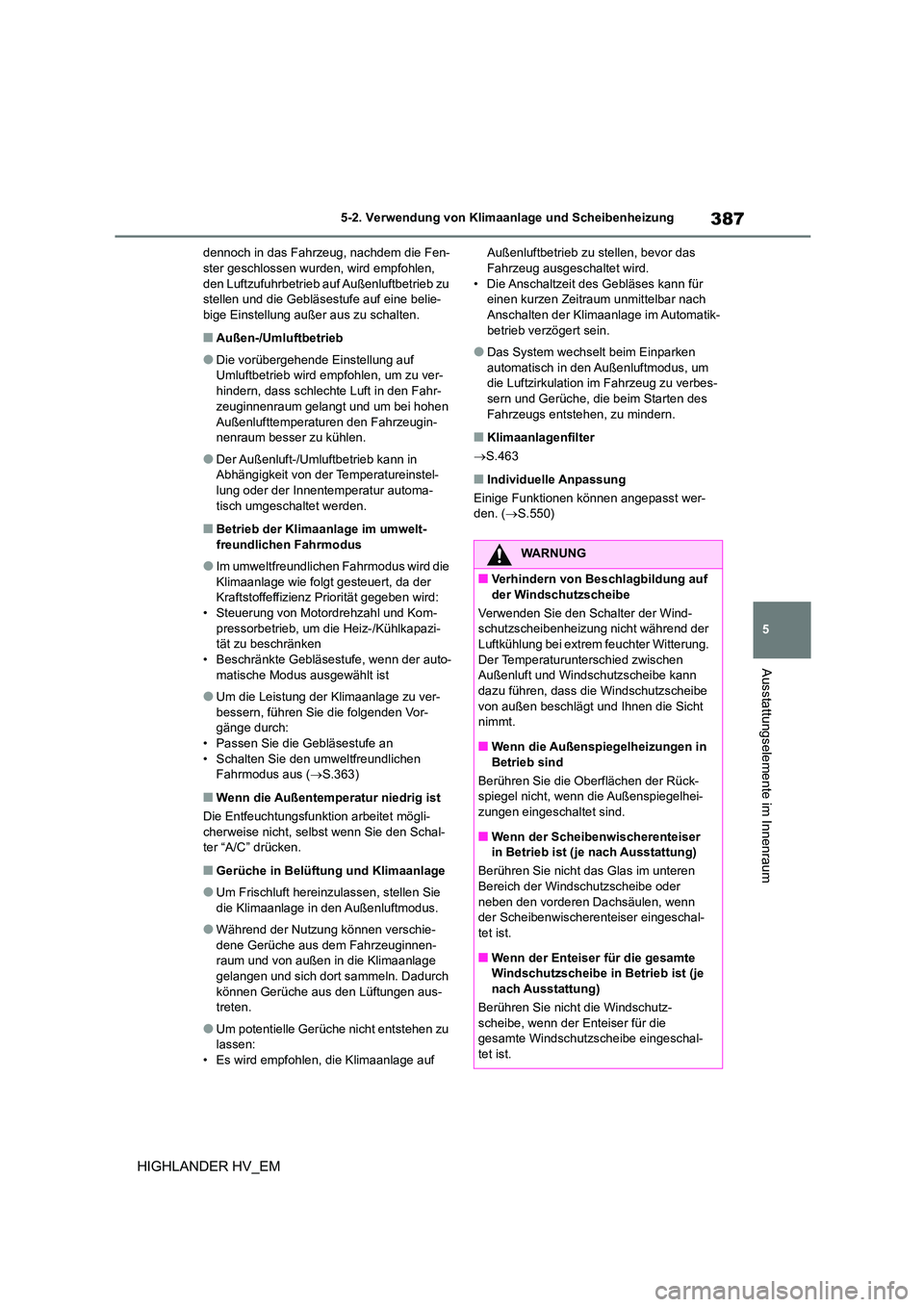

387
5
5-2. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
HIGHLANDER HV_EM
dennoch in das Fahrzeug, nachdem die Fen- ster geschlossen wurden, wird empfohlen,
den Luftzufuhrbetrieb auf Außenluftbetrieb zu
stellen und die Gebläsestufe auf eine belie- bige Einstellung außer aus zu schalten.
■Außen-/Umluftbetrieb
●Die vorübergehende Einstellung auf Umluftbetrieb wird empfohlen, um zu ver-
hindern, dass schlechte Luft in den Fahr-
zeuginnenraum gelangt und um bei hohen
Außenlufttemperaturen den Fahrzeugin- nenraum besser zu kühlen.
●Der Außenluft-/Umluftbetrieb kann in Abhängigkeit von der Temperatureinstel-
lung oder der Innentemperatur automa-
tisch umgeschaltet werden.
■Betrieb der Klimaanlage im umwelt- freundlichen Fahrmodus
●Im umweltfreundlichen Fahrmodus wird die Klimaanlage wie folgt gesteuert, da der
Kraftstoffeffizienz Priorität gegeben wird:
• Steuerung von Motordrehzahl und Kom- pressorbetrieb, um die Heiz-/Kühlkapazi-
tät zu beschränken
• Beschränkte Gebläsestufe, wenn der auto- matische Modus ausgewählt ist
●Um die Leistung der Klimaanlage zu ver-bessern, führen Sie die folgenden Vor-
gänge durch:
• Passen Sie die Gebläsestufe an • Schalten Sie den umweltfreundlichen
Fahrmodus aus ( S.363)
■Wenn die Außentemperatur niedrig ist
Die Entfeuchtungsfunktion arbeitet mögli-
cherweise nicht, selbst wenn Sie den Schal- ter “A/C” drücken.
■Gerüche in Belüftung und Klimaanlage
●Um Frischluft hereinzulassen, stellen Sie die Klimaanlage in den Außenluftmodus.
●Während der Nutzung können verschie-dene Gerüche aus dem Fahrzeuginnen-
raum und von außen in die Klimaanlage
gelangen und sich dort sammeln. Dadurch können Gerüche aus den Lüftungen aus-
treten.
●Um potentielle Gerüche nicht entstehen zu
lassen:
• Es wird empfohlen, die Klimaanlage auf
Außenluftbetrieb zu stellen, bevor das Fahrzeug ausgeschaltet wird.
• Die Anschaltzeit des Gebläses kann für
einen kurzen Zeitraum unmittelbar nach Anschalten der Klimaanlage im Automatik-
betrieb verzögert sein.
●Das System wechselt beim Einparken
automatisch in den Außenluftmodus, um
die Luftzirkulation im Fahrzeug zu verbes- sern und Gerüche, die beim Starten des
Fahrzeugs entstehen, zu mindern.
■Klimaanlagenfilter
 S.463
■Individuelle Anpassung
Einige Funktionen können angepasst wer-
den. ( S.550)
WARNUNG
■Verhindern von Beschlagbildung auf der Windschutzscheibe
Verwenden Sie den Schalter der Wind-
schutzscheibenheizung nicht während der
Luftkühlung bei extrem feuchter Witterung. Der Temperaturunterschied zwischen
Außenluft und Windschutzscheibe kann
dazu führen, dass die Windschutzscheibe
von außen beschlägt und Ihnen die Sicht nimmt.
■Wenn die Außenspiegelheizungen in
Betrieb sind
Berühren Sie die Oberflächen der Rück- spiegel nicht, wenn die Außenspiegelhei-
zungen eingeschaltet sind.
■Wenn der Scheibenwischerenteiser in Betrieb ist (je nach Ausstattung)
Berühren Sie nicht das Glas im unteren
Bereich der Windschutzscheibe oder
neben den vorderen Dachsäulen, wenn der Scheibenwischerenteiser eingeschal-
tet ist.
■Wenn der Enteiser für die gesamte Windschutzscheibe in Betrieb ist (je
nach Ausstattung)
Berühren Sie nicht die Windschutz-
scheibe, wenn der Enteiser für die gesamte Windschutzscheibe eingeschal-
tet ist.

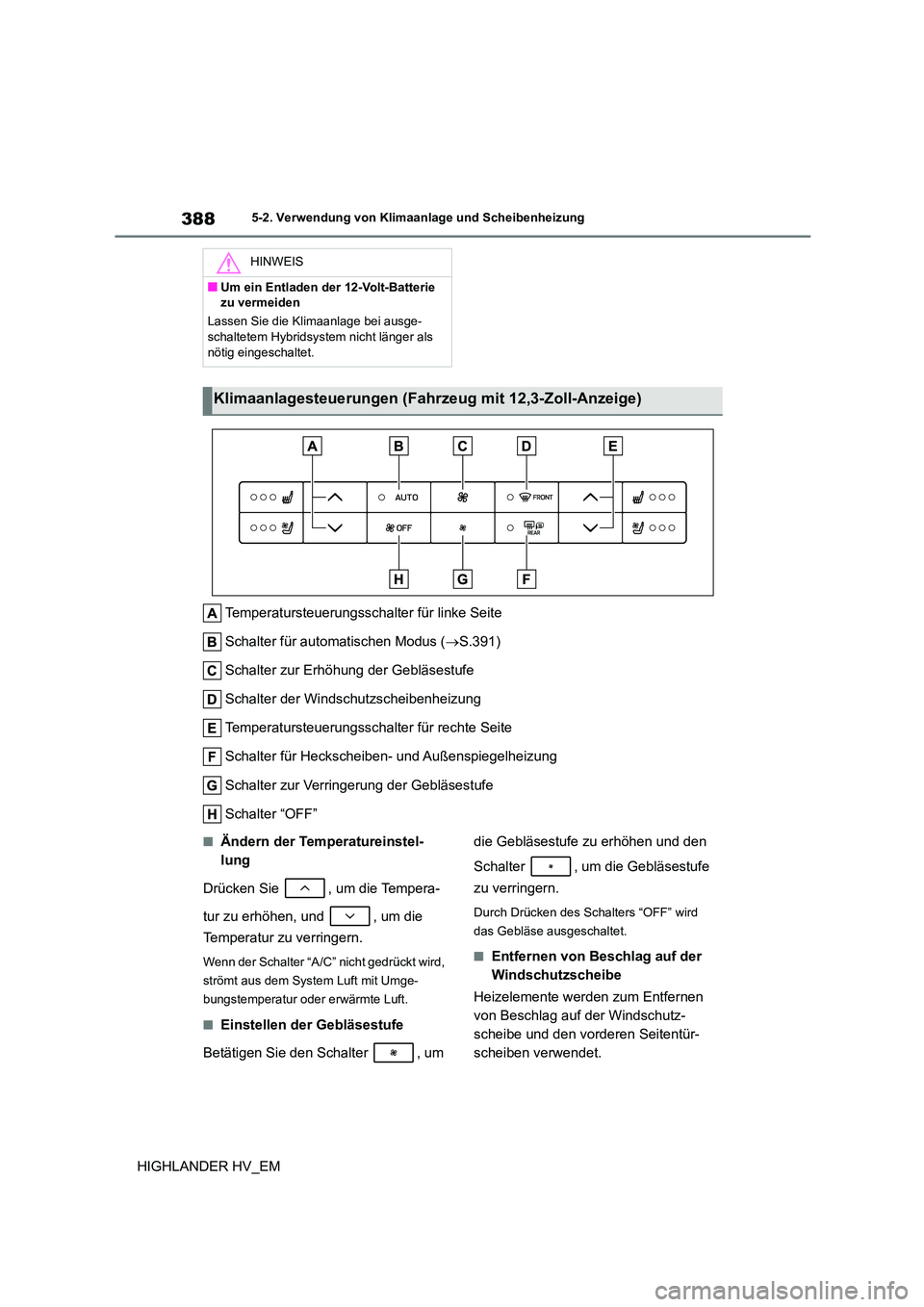

3885-2. Verwendung von Klimaanlage und Scheibenheizung
HIGHLANDER HV_EM
Temperatursteuerungsschal ter für linke Seite
Schalter für automatischen Modus ( S.391)
Schalter zur Erhöhung der Gebläsestufe
Schalter der Windschutzscheibenheizung
Temperatursteuerungsschalter für rechte Seite
Schalter für Heckscheiben- und Außenspiegelheizung
Schalter zur Verringerung der Gebläsestufe
Schalter “OFF”
■Ändern der Temperatureinstel-
lung
Drücken Sie , um die Tempera-
tur zu erhöhen, und , um die
Temperatur zu verringern.
Wenn der Schalter “A/C” nicht gedrückt wird,
strömt aus dem System Luft mit Umge-
bungstemperatur oder erwärmte Luft.
■Einstellen der Gebläsestufe
Betätigen Sie den Schalter , um
die Gebläsestufe zu erhöhen und den
Schalter , um die Gebläsestufe
zu verringern.
Durch Drücken des Schalters “OFF” wird
das Gebläse ausgeschaltet.
■Entfernen von Beschlag auf der
Windschutzscheibe
Heizelemente werden zum Entfernen
von Beschlag auf der Windschutz-
scheibe und den vorderen Seitentür-
scheiben verwendet.
HINWEIS
■Um ein Entladen der 12-Volt-Batterie
zu vermeiden
Lassen Sie die Klimaanlage bei ausge-
schaltetem Hybridsystem nicht länger als nötig eingeschaltet.
Klimaanlagesteuerungen (Fahrzeug mit 12,3-Zoll-Anzeige)

389
5
5-2. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
HIGHLANDER HV_EM
Drücken Sie den Schalter der Wind-
schutzscheibenheizung.
Stellen Sie den Außen-/Umluftbetrieb-Schal-
ter auf Außenluftmodus, wenn der Umluft-
modus verwendet wird. (Die Umschaltung
erfolgt eventuell automatisch.)
Um den Beschlag der Windschutzscheibe
und der Seitenfenster schnell zu entfernen,
erhöhen Sie den Luftstrom und die Tempera-
tur.
Drücken Sie den Schalter der Windschutz-
scheibenheizung erneut, um zum vorherigen
Modus zurückzukehren, wenn der Beschlag
von der Windschutzscheibe entfernt ist.
Wenn der Schalter der Windschutzscheiben-
heizung eingeschaltet ist, leuchtet die
Anzeige auf dem Schalter der Windschutz-
scheibenheizung auf.
■Entfernen von Beschlag auf der
Heckscheibe und den Außenspie-
geln
Heizelemente werden zum Entfernen
möglichen Beschlags von der Heck-
scheibe und zum Entfernen von Regen-
tropfen, Tau und Frost von den
Außenspiegeln verwendet.
Drücken Sie den Schalter für Heck-
scheibenheizung und Außenspiegelhei-
zung.
Wenn der Schalter für Heckscheibenheizung
und Außenspiegelheizung eingeschaltet ist,
leuchtet die Anzeige auf dem Schalter für
Heckscheibenheizung und Außenspiegel-
heizung auf.
Nach einer gewissen Zeit schalten sich die
Heizelemente automatisch aus.
■Klimaanlagenfilter
 S.463
■Individuelle Anpassung
Einige Funktionen können angepasst wer-
den. ( S.550)
■Hauptsteuerungsbildschirm
Anpassen der Temperatureinstel-
lung für den linken Sitz
Auswählen des Luftstrommodus
WARNUNG
■Verhindern von Be schlagbildung auf der Windschutzscheibe
Verwenden Sie den Schalter der Wind-
schutzscheibenheizung nicht während der
Luftkühlung bei extrem feuchter Witterung. Der Temperaturunterschied zwischen
Außenluft und Windschutzscheibe kann
dazu führen, dass die Windschutzscheibe von außen beschlägt und Ihnen die Sicht
nimmt.
■Wenn die Außenspiegelheizungen in Betrieb sind
Berühren Sie die Oberflächen der Rück-
spiegel nicht, wenn die Außenspiegelhei-
zungen eingeschaltet sind.
HINWEIS
■Um ein Entladen der 12-Volt-Batterie zu vermeiden
Lassen Sie die Klimaanlage bei ausge-
schaltetem Hybridsyst em nicht länger als
nötig eingeschaltet.
Bedienbildschirm der Frontkli-
maanlage (Fahrzeug mit
12,3-Zoll-Anzeige)

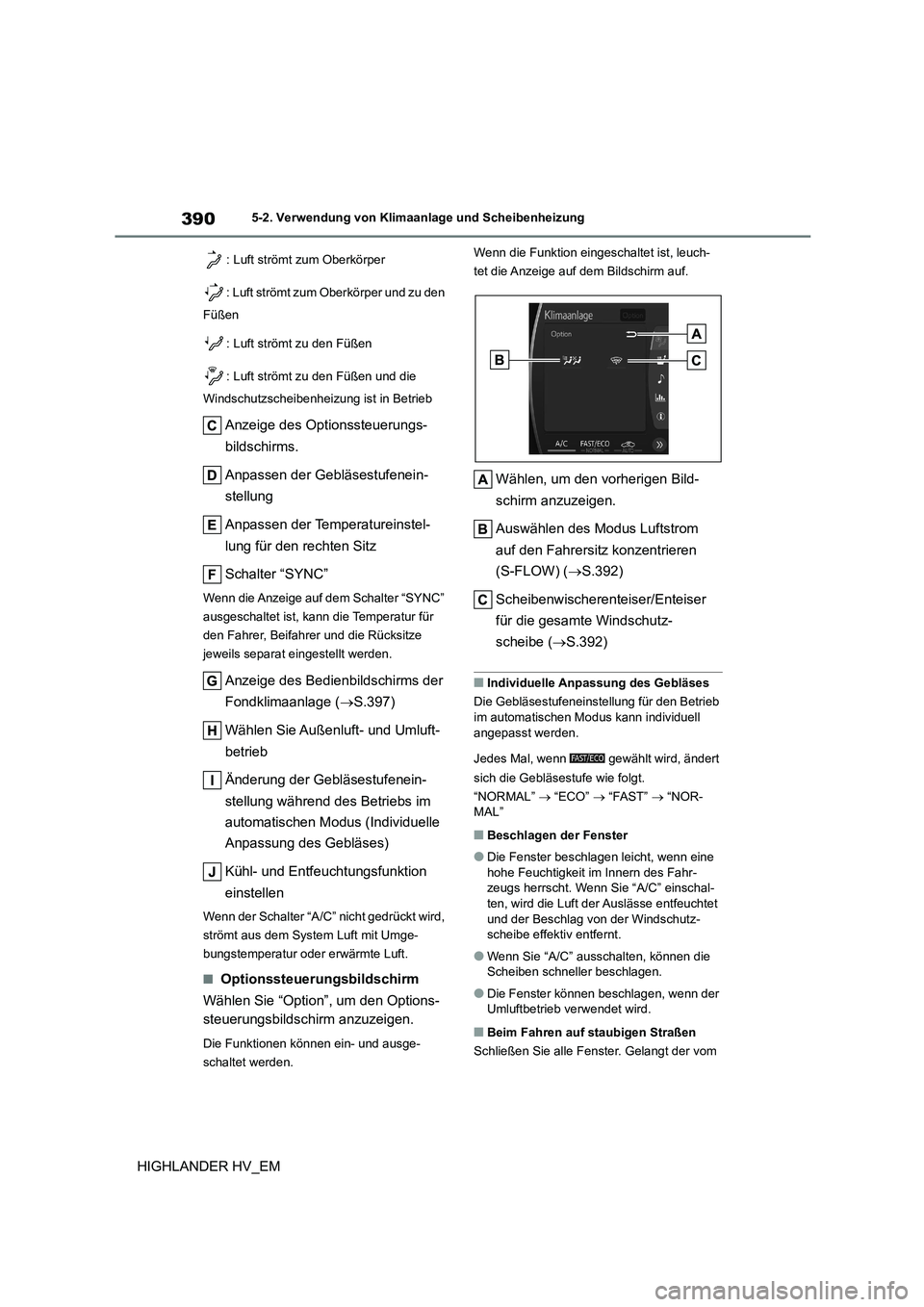

3905-2. Verwendung von Klimaanlage und Scheibenheizung
HIGHLANDER HV_EM
: Luft strömt zum Oberkörper
: Luft strömt zum Oberkörper und zu den
Füßen
: Luft strömt zu den Füßen
: Luft strömt zu den Füßen und die
Windschutzscheibenheizung ist in Betrieb
Anzeige des Optionssteuerungs-
bildschirms.
Anpassen der Gebläsestufenein-
stellung
Anpassen der Temperatureinstel-
lung für den rechten Sitz
Schalter “SYNC”
Wenn die Anzeige auf dem Schalter “SYNC”
ausgeschaltet ist, kann die Temperatur für
den Fahrer, Beifahrer und die Rücksitze
jeweils separat eingestellt werden.
Anzeige des Bedienbildschirms der
Fondklimaanlage ( S.397)
Wählen Sie Außenluft- und Umluft-
betrieb
Änderung der Gebläsestufenein-
stellung während des Betriebs im
automatischen Modus (Individuelle
Anpassung des Gebläses)
Kühl- und Entfeuchtungsfunktion
einstellen
Wenn der Schalter “A/C” nicht gedrückt wird,
strömt aus dem System Luft mit Umge-
bungstemperatur oder erwärmte Luft.
■Optionssteuerungsbildschirm
Wählen Sie “Option”, um den Options-
steuerungsbildschirm anzuzeigen.
Die Funktionen können ein- und ausge-
schaltet werden.
Wenn die Funktion eingeschaltet ist, leuch-
tet die Anzeige auf dem Bildschirm auf.
Wählen, um den vorherigen Bild-
schirm anzuzeigen.
Auswählen des Modus Luftstrom
auf den Fahrersitz konzentrieren
(S-FLOW) ( S.392)
Scheibenwischerenteiser/Enteiser
für die gesamte Windschutz-
scheibe ( S.392)
■Individuelle Anpassung des Gebläses
Die Gebläsestufeneins tellung für den Betrieb
im automatischen Mo dus kann individuell
angepasst werden.
Jedes Mal, wenn gewählt wird, ändert
sich die Gebläsestufe wie folgt.
“NORMAL”  “ECO”  “FAST”  “NOR-
MAL”
■Beschlagen der Fenster
●Die Fenster beschlagen leicht, wenn eine
hohe Feuchtigkeit im Innern des Fahr- zeugs herrscht. Wenn Sie “A/C” einschal-
ten, wird die Luft der Auslässe entfeuchtet
und der Beschlag von der Windschutz- scheibe effektiv entfernt.
●Wenn Sie “A/C” ausschalten, können die Scheiben schneller beschlagen.
●Die Fenster können beschlagen, wenn der Umluftbetrieb verwendet wird.
■Beim Fahren auf staubigen Straßen
Schließen Sie alle Fenster. Gelangt der vom
