TOYOTA HIGHLANDER 2020 Betriebsanleitungen (in German)

391
5
5-2. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
HIGHLANDER HV_EM
Fahrzeug nach oben geschleuderte Staub dennoch in das Fahrzeug, nachdem die Fen-
ster geschlossen wurden, wird empfohlen,
den Luftzufuhrbetrieb auf Außenluftbetrieb zu stellen und die Gebläsestufe auf eine belie-
bige Einstellung außer aus zu schalten.
■Außen-/Umluftbetrieb
●Die vorübergehende Einstellung auf
Umluftbetrieb wird empfohlen, um zu ver-
hindern, dass schlechte Luft in den Fahr-
zeuginnenraum gelangt und um bei hohen Außenlufttemperaturen den Fahrzeugin-
nenraum besser zu kühlen.
●Der Außenluft-/Umluftbetrieb kann in
Abhängigkeit von der Temperatureinstel-
lung oder der Innentemperatur automa- tisch umgeschaltet werden.
■Umweltfreundlicher Klimaanlagemodus
Wenn Sie mit dem Fahrmodus-Wahlschalter
den umweltfreundlichen Fahrmodus wählen,
wird der umweltfreundliche Klimaanlagemo- dus eingeschaltet.
Wenn ein anderer Fahrmodus als der
umweltfreundliche Fahrmodus ausgewählt
wird, schaltet sich der umweltfreundliche Kli- maanlagemodus möglicherweise aus.
■Betrieb der Klimaanlage im umwelt-
freundlichen Fahrmodus
●Im umweltfreundlichen Fahrmodus wird die
Klimaanlage wie folgt gesteuert, da der
Kraftstoffeffizienz Priorität gegeben wird: • Steuerung von Motordrehzahl und Kom-
pressorbetrieb, um die Heiz-/Kühlkapazi-
tät zu beschränken • Beschränkte Gebläsestufe, wenn der auto-
matische Modus ausgewählt ist
●Um die Leistung der Klimaanlage zu ver-
bessern, führen Sie die folgenden Vor-
gänge durch: • Passen Sie die Gebläsestufe an
• Schalten Sie den umweltfreundlichen
Fahrmodus aus ( S.363) • Schalten Sie den umweltfreundlichen Kli-
maanlagemodus aus
●Wenn der umweltfreundliche Fahrmodus
ausgewählt ist, wird der umweltfreundli-
chen Klimaanlagemodus automatisch ein- geschaltet. Auch in diesem Fall kann der
umweltfreundliche Klimaanlagemodus
durch Drücken des Schalters für umwelt- freundlichen Klimaanlagemodus ausge-
schaltet werden.
■Wenn die Außentemperatur niedrig ist
Die Entfeuchtungsfunktion funktioniert mögli-
cherweise nicht, selbst wenn Sie auf “A/C” drücken.
■Gerüche in Belüftung und Klimaanlage
●Um Frischluft hereinzulassen, stellen Sie
die Klimaanlage in den Außenluftmodus.
●Während der Nutzung können verschie-
dene Gerüche aus dem Fahrzeuginnen- raum und von außen in die Klimaanlage
gelangen und sich dort sammeln. Dadurch
können Gerüche aus den Lüftungen aus- treten.
●Um potentielle Gerüche nicht entstehen zu lassen:
• Es wird empfohlen, die Klimaanlage auf
Außenluftbetrieb zu stellen, bevor das Fahrzeug ausgeschaltet wird.
• Die Anschaltzeit des Gebläses kann für
einen kurzen Zeitraum unmittelbar nach Anschalten der Klimaanlage im automati-
schen Modus oder Pollenfiltermodus ver-
zögert sein.
●Das System wechselt beim Einparken
automatisch in den Außenluftmodus, um die Luftzirkulation im Fahrzeug zu verbes-
sern und Gerüche, die beim Starten des
Fahrzeugs entstehen, zu mindern.
1 Drücken Sie den Schalter für auto-
matischen Modus.
Die Entfeuchtungsfunktion nimmt ihren
Betrieb auf. Luftauslässe und Gebläsestufe werden automatisch entsprechend der Tem-
peratureinstellung und Luftfeuchtigkeit ein-
gestellt.
2 Anpassen der Temperatureinstel-
lung.
3 Zum Beenden des Betriebs drücken
Sie den Schalter “OFF”.
Verwendung des automati-
schen Modus

3925-2. Verwendung von Klimaanlage und Scheibenheizung
HIGHLANDER HV_EM
Wenn die Gebläsestufe eingestellt wird
oder die Luftstrommodi betätigt werden,
erlischt die Anzeige für den automati-
schen Modus. Der automatische
Modus wird jedoch für die Funktionen,
die nicht betätigt werden, aufrechterhal-
ten.
■Verwendung des automatischen Modus
Die Gebläsestufe wird automatisch entspre-
chend der Temperatureinstellung und den Umgebungsbedingungen angepasst.
Deshalb kann das Gebläse für eine Weile
stoppen, bis warme oder kalte Luft strömen
kann, sobald der Schalter für automatischen Modus gedrückt wird.
Das Leiten des Luftstroms entweder
nur zu den Vordersitzen oder zu allen
Sitzen kann durch Betätigen eines
Schalters vorgenommen werden. Wenn
der Beifahrersitz nich t besetzt ist, wird
der Luftstrom möglicherweise nur zum
Fahrersitz umgeleitet. Überflüssige Kli-
matisierung wird vermieden, was den
Kraftstoffverbrauch verbessert.
Wählen Sie auf dem Optionsbedi-
enbildschirm oder drücken Sie den
S-FLOW-Modusschalter auf der Klima-
anlage-Bedientafel und schalten Sie
den Luftstrom um.
 Anzeige leuchtet: Luftstrom wird nur
zu den Vordersitzen geleitet
 Anzeige ist ausgeschaltet: Luftstrom
wird zu allen Sitzen geleitet
■Betrieb der Luftstromsteuerung
Selbst wenn die Funktion so eingestellt wird,
dass der Luftstrom nur zu den Vordersitzen geleitet wird, ist es möglich, dass der Luft-
strom automatisch zu allen Sitzen geleitet
wird, wenn ein Rücksitz belegt ist.
Diese Funktion dient dazu, Eisbildung
an der Windschutzscheibe und an den
Scheibenwischerblättern zu verhindern.
Wählen Sie auf dem Optionsbedi-
enbildschirm oder dem Sitz-Bedienbild-
schirm. ( S.390,S.382)
Die Anzeige leuchtet auf, wenn das
HINWEIS
■Feuchtigkeitssensor
Zur Erkennung von Beschlag auf der
Windschutzscheibe is t ein Sensor einge-
baut, der die Temperatur der Windschutz- scheibe, die Umgebungsfeuchtigkeit usw.
überwacht.
Beachten Sie diese Punkte, um eine
Beschädigung des Sensors zu vermeiden:
●Zerlegen Sie den Sensor nicht
●Sprühen Sie keinen Glasreiniger auf
den Sensor und setzen Sie ihn keinen starken Erschütterungen aus
●Kleben Sie nichts an den Sensor
Verwendung des Modus Luft-
strom auf den Fahrersitz kon-
zentrieren (S-FLOW)
Scheibenwischerenteiser/Ent-
eiser für die gesamte Wind-
schutzscheibe (Fahrzeug mit
12,3-Zoll-Anzeige)

393
5
5-2. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
HIGHLANDER HV_EM
System aktiviert ist.
Fahrzeuge mit Scheibenwischerenteiser:
Der Scheibenwischerenteiser geht nach
einer gewissen Zeit automatisch aus.
Fahrzeuge mit Enteiser für die gesamte
Windschutzscheibe: Der Enteiser für die
gesamte Windschutzsc heibe schaltet sich
nach einer gewissen Zeit automatisch aus.
Wenn die Außentemperatur 5°C oder mehr
beträgt, arbeitet der Enteiser für die
gesamte Windschutzscheibe nicht.
■Lage der Luftauslässe
Die Luftauslässe und die Luftmenge
ändern sich je nach gewähltem Luft-
strommodus.
■Einstellung der Luftstromrich-
tung und Öffnen/Schließen der
Luftauslässe
Mittlere Auslässe vorn
Direkter Luftstrom nach links oder rechts
sowie nach oben oder unten
Seitliche Auslässe vorn
1 Direkter Luftstrom nach links oder
rechts sowie nach oben oder unten
2 Die Luftdüse öffnen
3 Die Luftdüse schließen
WARNUNG
■Wenn der Scheibenwischerenteiser
in Betrieb ist (je nach Ausstattung)
Berühren Sie nicht das Glas im unteren
Bereich der Windschutzscheibe oder neben den vorderen Dachsäulen, wenn
der Scheibenwischerenteiser eingeschal-
tet ist.
■Wenn der Enteiser für die gesamte
Windschutzscheibe in Betrieb ist (je
nach Ausstattung)
Berühren Sie nicht die Windschutz-
scheibe, wenn der Enteiser für die gesamte Windschutzscheibe eingeschal-
tet ist.
Anordnung und Bedienung der
Luftauslässe

3945-2. Verwendung von Klimaanlage und Scheibenheizung
HIGHLANDER HV_EM
WARNUNG
■Um den Betrieb der Windschutz-
scheibenheizung nicht zu unterbre-
chen
Legen Sie keine Gegenstände auf die Instrumententafel, welche die Luftauslässe
blockieren könnten. Andernfalls kann der
Luftstrom blockiert werden, wodurch die Scheibenheizungen den Beschlag von der
Windschutzscheibe nicht entfernen kön-
nen.

395
5
5-2. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
HIGHLANDER HV_EM
■Bedienfeld der Fondklimaanlage
Anpassen der Gebläsestufeneinstellung für die Rücksitze
Drücken Sie , um die Gebläsestufe zu erhöhen und , um die Gebläsestufe zu
verringern.
Schalter “OFF”
Durch Drücken des Schalters “OFF” wird das Gebläse ausgeschaltet.
Schalter für die Steuerung des Luftstrommodus
Schalter für automatischen Modus
Wenn die Funktion eingeschaltet ist, leuchtet die Anzeige auf dem Bedienbildschirms auf.
Passen Sie die Temperatureinstellung für die Rücksitze an
Drücken Sie , um die Temperatur zu erhöhen, und , um die Temperatur zu
Automatische Klimaanlage hinten
Die Luftauslässe und Gebläsestufe werden automatisch entsprechend der
Temperatureinstellung eingestellt.
Fahrzeuge mit 8-Zoll-Anzeige: Die Fondklimaanlage kann über die Frontkli-
maanlagen-Bedientafel und die Fondklimaanlagen-Bedientafel bedient wer-
den. Drücken Sie den Schalter “REAR CLIMATE” auf der
Frontklimaanlagen-Bedientafel, um den Modus der Fondklimaanlagensteue-
rung zu ändern.
Fahrzeuge mit 12,3-Zoll-Anzeige: Die Fondklimaanlage kann über das
Toyota Touch Multifunktions-Display und die Fondklimaanlagen-Bedientafel
bedient werden. Berühren Sie “REAR” auf dem Bedienbildschirm der Front-
klimaanlage, um den Bedienbildschirm der Fondklimaanlage anzuzeigen.
Betrieb der Fondklimaanlagensteuerung

3965-2. Verwendung von Klimaanlage und Scheibenheizung
HIGHLANDER HV_EM
verringern.

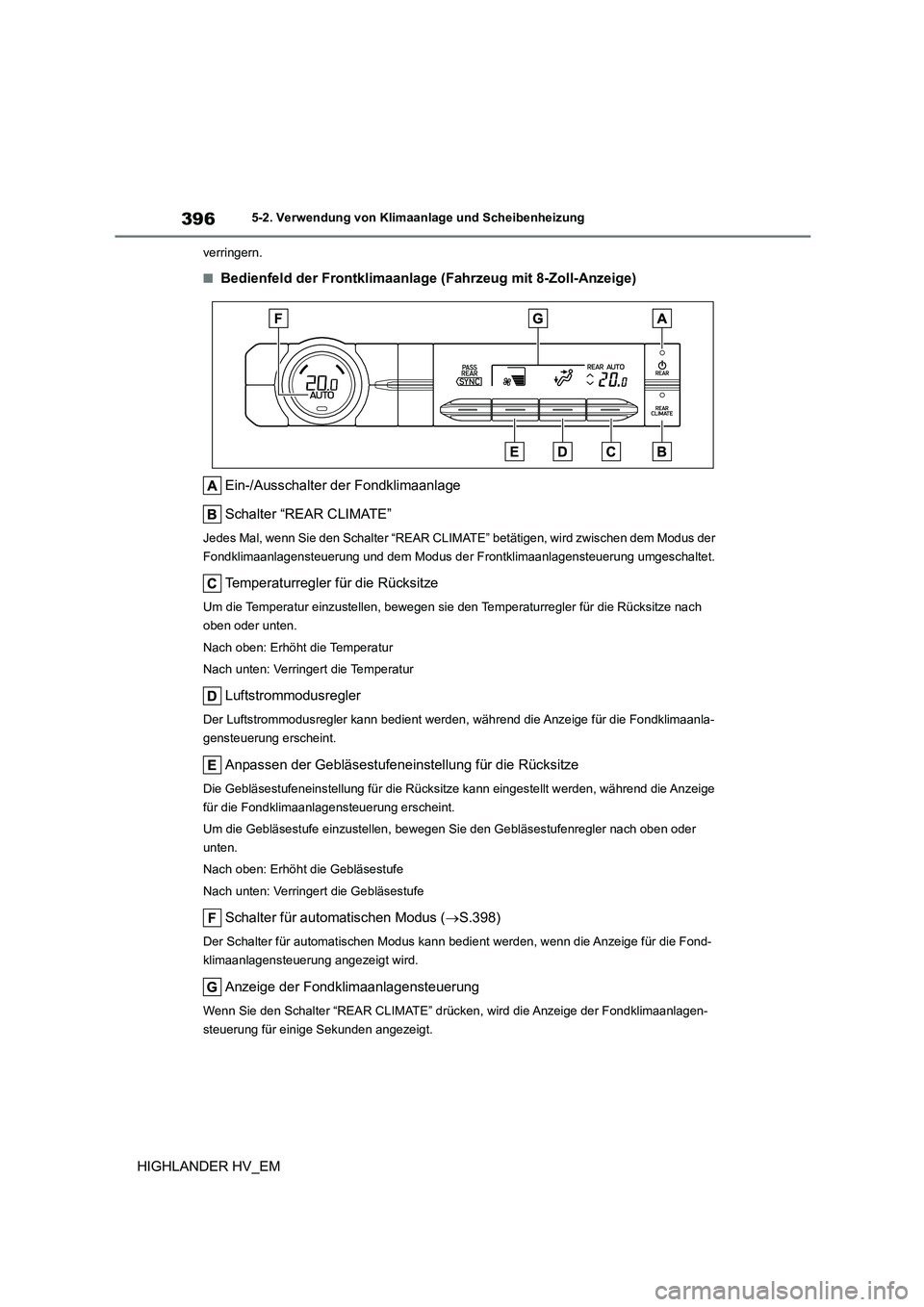

■Bedienfeld der Frontklimaanlage (Fahrzeug mit 8-Zoll-Anzeige)
Ein-/Ausschalter der Fondklimaanlage
Schalter “REAR CLIMATE”
Jedes Mal, wenn Sie den Schalter “REAR CLIMATE” betätigen, wird zwischen dem Modus der
Fondklimaanlagensteuerung und dem Modus de r Frontklimaanlagensteuerung umgeschaltet.
Temperaturregler für die Rücksitze
Um die Temperatur einzustellen, bewegen sie den Temperaturregler für die Rücksitze nach
oben oder unten.
Nach oben: Erhöht die Temperatur
Nach unten: Verringert die Temperatur
Luftstrommodusregler
Der Luftstrommodusregler kann bedient werden, während die Anzeige für die Fondklimaanla-
gensteuerung erscheint.
Anpassen der Gebläsestufeneinstellung für die Rücksitze
Die Gebläsestufeneinstellung für die Rücksitze kann eingestellt werden, während die Anzeige
für die Fondklimaanlagensteuerung erscheint.
Um die Gebläsestufe einz ustellen, bewegen Sie den Gebläsestufenregler nach oben oder
unten.
Nach oben: Erhöht die Gebläsestufe
Nach unten: Verringert die Gebläsestufe
Schalter für automatischen Modus ( S.398)
Der Schalter für automatischen Modus kann bedient werden, wenn die Anzeige für die Fond-
klimaanlagensteuerung angezeigt wird.
Anzeige der Fondklimaanlagensteuerung
Wenn Sie den Schalter “REAR CLIMATE” drücken, wird die Anzeige der Fondklimaanlagen-
steuerung für einige Sekunden angezeigt.

397
5
5-2. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
HIGHLANDER HV_EM

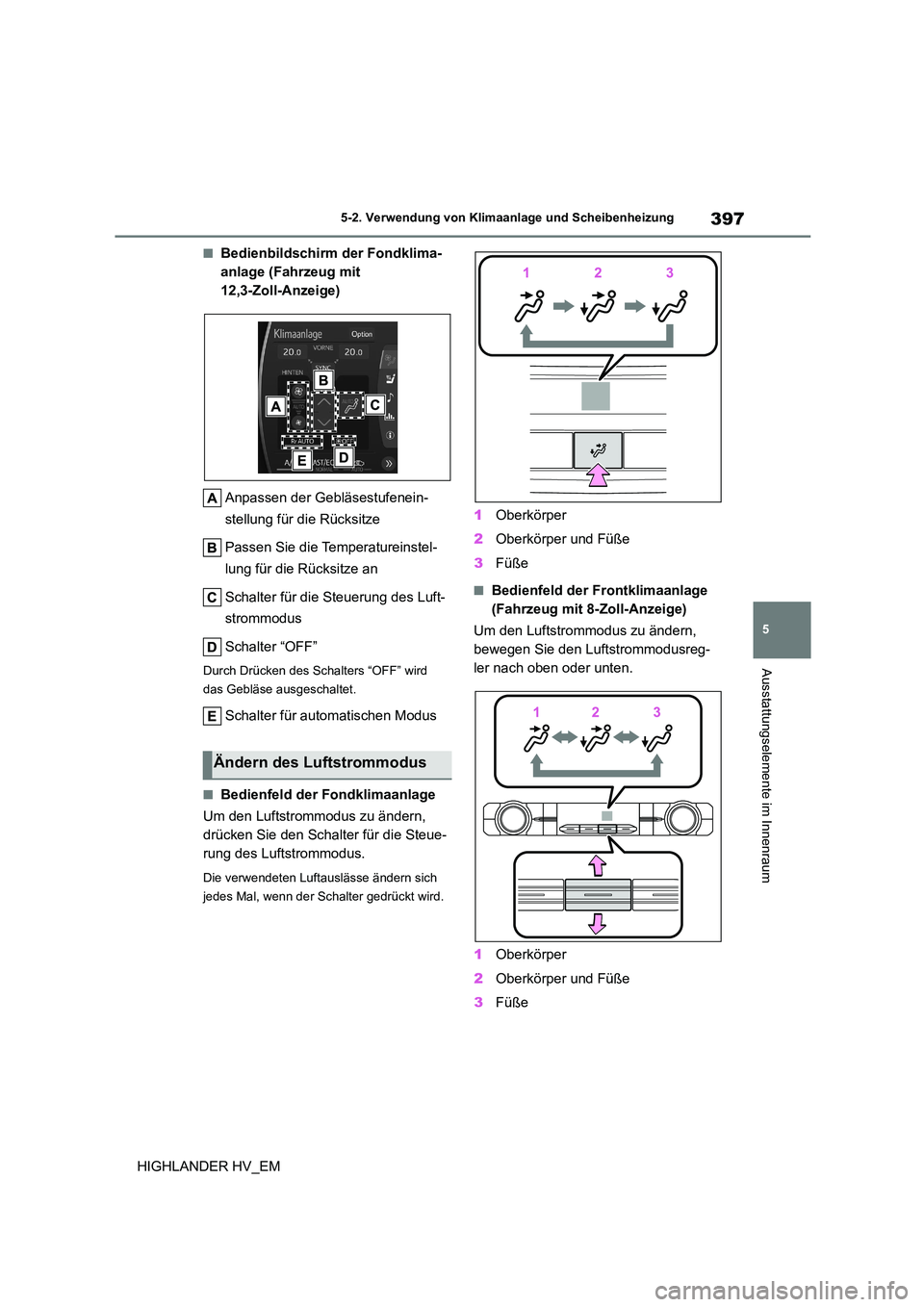

■Bedienbildschirm der Fondklima-
anlage (Fahrzeug mit
12,3-Zoll-Anzeige)
Anpassen der Gebläsestufenein-
stellung für die Rücksitze
Passen Sie die Temperatureinstel-
lung für die Rücksitze an
Schalter für die Steuerung des Luft-
strommodus
Schalter “OFF”
Durch Drücken des Schalters “OFF” wird
das Gebläse ausgeschaltet.
Schalter für automatischen Modus
■Bedienfeld der Fondklimaanlage
Um den Luftstrommodus zu ändern,
drücken Sie den Schalter für die Steue-
rung des Luftstrommodus.
Die verwendeten Luftauslässe ändern sich
jedes Mal, wenn der Schalter gedrückt wird.
1 Oberkörper
2 Oberkörper und Füße
3 Füße
■Bedienfeld der Frontklimaanlage
(Fahrzeug mit 8-Zoll-Anzeige)
Um den Luftstrommodus zu ändern,
bewegen Sie den Luftstrommodusreg-
ler nach oben oder unten.
1 Oberkörper
2 Oberkörper und Füße
3 Füße
Ändern des Luftstrommodus

3985-2. Verwendung von Klimaanlage und Scheibenheizung
HIGHLANDER HV_EM
■Bedienbildschirm der Fondklima-
anlage (Fahrzeug mit
12,3-Zoll-Anzeige)
Um den Luftstrommodus zu ändern,
wählen Sie den Schalter für die Steue-
rung des Luftstrommodus.
Die verwendeten Luftauslässe ändern sich
jedes Mal, wenn der Schalter gewählt wird.
: Luft strömt zum Oberkörper
: Luft strömt zum Oberkörper und zu den
Füßen
: Luft strömt zu den Füßen
1 Drücken Sie den Schalter für auto-
matischen Modus.
2 Anpassen der Temperatureinstel-
lung.
3 Zum Beenden des Betriebs drücken
Sie den Schalter “OFF”.
Wenn die Gebläsestufe eingestellt wird
oder die Luftstrommodi betätigt werden,
erlischt die Anzeige für den automati-
schen Modus. Der automatische
Modus wird jedoch für die Funktionen,
die nicht betätigt werden, aufrechterhal-
ten.
■Verwendung des automatischen Modus
Die Gebläsestufe wird automatisch entspre- chend der Temperatureinstellung und den
Umgebungsbedingungen angepasst.
Deshalb kann das Gebläse für eine Weile
stoppen, bis warme oder kalte Luft strömen kann, sobald der Schalter für automatischen
Modus gedrückt wird.
■Lage der Luftauslässe
Die Luftauslässe und die Luftmenge
ändern sich je nach gewähltem Luft-
strommodus.
■Einstellen der Position sowie Öff-
nen und Schließen der Luftaus-
lässe
Einstellen der Position sowie Öffnen
und Schließen der Luftauslässe
1 Direkter Luftstrom nach links oder
rechts sowie nach oben oder unten
2 Die Luftdüse öffnen
3 Die Luftdüse schließen
Verwendung des automati-
schen Modus
Luftauslässe
HINWEIS
■Um ein Entladen der 12-Volt-Batterie zu vermeiden
Lassen Sie die Klimaanlage bei ausge-
schaltetem Hybridsyst em nicht länger als
nötig eingeschaltet.

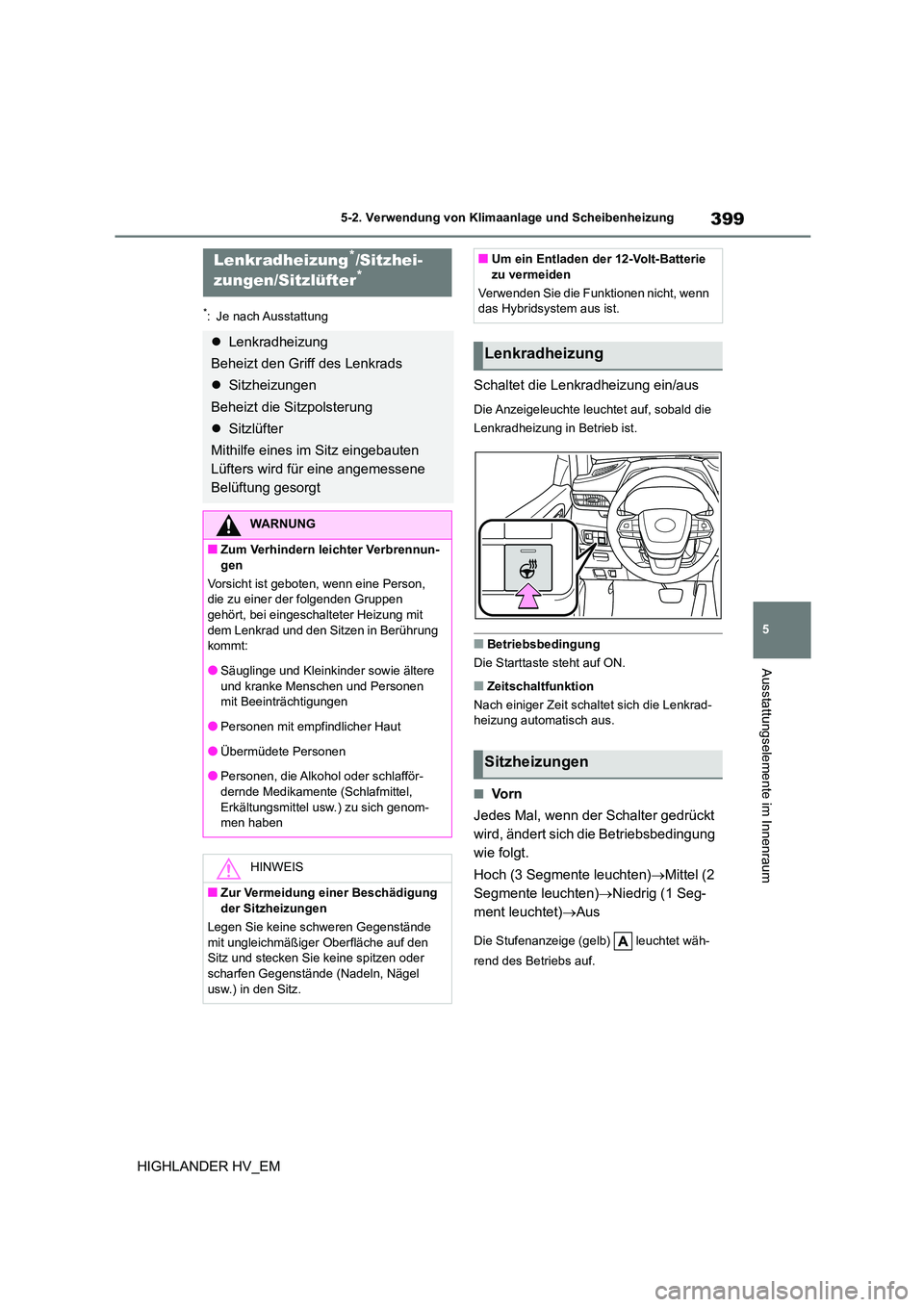

399
5
5-2. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
HIGHLANDER HV_EM
*: Je nach Ausstattung
Schaltet die Lenkradheizung ein/aus
Die Anzeigeleuchte leuchtet auf, sobald die
Lenkradheizung in Betrieb ist.
■Betriebsbedingung
Die Starttaste steht auf ON.
■Zeitschaltfunktion
Nach einiger Zeit schaltet sich die Lenkrad- heizung automatisch aus.
■Vo r n
Jedes Mal, wenn der Schalter gedrückt
wird, ändert sich die Betriebsbedingung
wie folgt.
Hoch (3 Segmente leuchten) Mittel (2
Segmente leuchten) Niedrig (1 Seg-
ment leuchtet) Aus
Die Stufenanzeige (gelb) leuchtet wäh-
rend des Betriebs auf.
Lenkradheizung*/Sitzhei-
zungen/Sitzlüfter*
 Lenkradheizung
Beheizt den Griff des Lenkrads
 Sitzheizungen
Beheizt die Sitzpolsterung
 Sitzlüfter
Mithilfe eines im Sitz eingebauten
Lüfters wird für eine angemessene
Belüftung gesorgt
WARNUNG
■Zum Verhindern leichter Verbrennun-
gen
Vorsicht ist geboten, wenn eine Person, die zu einer der folgenden Gruppen
gehört, bei eingeschalteter Heizung mit
dem Lenkrad und den Sitzen in Berührung kommt:
●Säuglinge und Kleinkinder sowie ältere
und kranke Menschen und Personen
mit Beeinträchtigungen
●Personen mit empfindlicher Haut
●Übermüdete Personen
●Personen, die Alkohol oder schlafför- dernde Medikamente (Schlafmittel,
Erkältungsmittel usw.) zu sich genom-
men haben
HINWEIS
■Zur Vermeidung einer Beschädigung
der Sitzheizungen
Legen Sie keine schweren Gegenstände
mit ungleichmäßiger Oberfläche auf den Sitz und stecken Sie keine spitzen oder
scharfen Gegenstände (Nadeln, Nägel
usw.) in den Sitz.
■Um ein Entladen der 12-Volt-Batterie
zu vermeiden
Verwenden Sie die Funktionen nicht, wenn
das Hybridsystem aus ist.
Lenkradheizung
Sitzheizungen

4005-2. Verwendung von Klimaanlage und Scheibenheizung
HIGHLANDER HV_EM
Fahrzeug mit 12,3-Zoll-Anzeige
Fahrzeug mit 8-Zoll-Anzeige
■Vorn (Toyota Touch Multifunkti-
ons-Display: Fahrzeug mit
12,3-Zoll-Anzeige)
Wählen Sie , um den Sitz-Bedien-
bildschirm anzuzeigen.
Jedes Mal, wenn der Schalter gewählt
wird, ändert sich die Betriebsbedingung
wie folgt.
Hoch (3 Segmente leuchten) Mittel (2
Segmente leuchten) Niedrig (1 Seg-
ment leuchtet) Aus
Die Stufenanzeige (rot) leuchtet wäh-
rend des Betriebs auf.
■Hinten
Jedes Mal, wenn der Schalter gedrückt
wird, ändert sich die Betriebsbedingung
wie folgt.
Hoch (3 Segmente leuchten) Mittel (2
Segmente leuchten) Niedrig (1 Seg-
ment leuchtet) Aus
Die Stufenanzeige (gelb) leuchtet wäh-
rend des Betriebs auf.
■Betriebsbedingung
Die Starttaste steht auf ON.
■Wenn die Sitzheizungen in Betrieb sind
(Fahrzeuge mit Enteiser für die gesamte
Windschutzscheibe)
Wenn der Enteiser für die gesamte Wind- schutzscheibe Betrieb ist, wird der Betrieb
der Sitzheizungen der zweiten Reihe unter-
brochen. Schalten Sie den Enteiser für die gesamte Windschutzscheibe aus, um die
Sitzheizungen zu aktivieren. ( S.386)
