Page 301 of 590

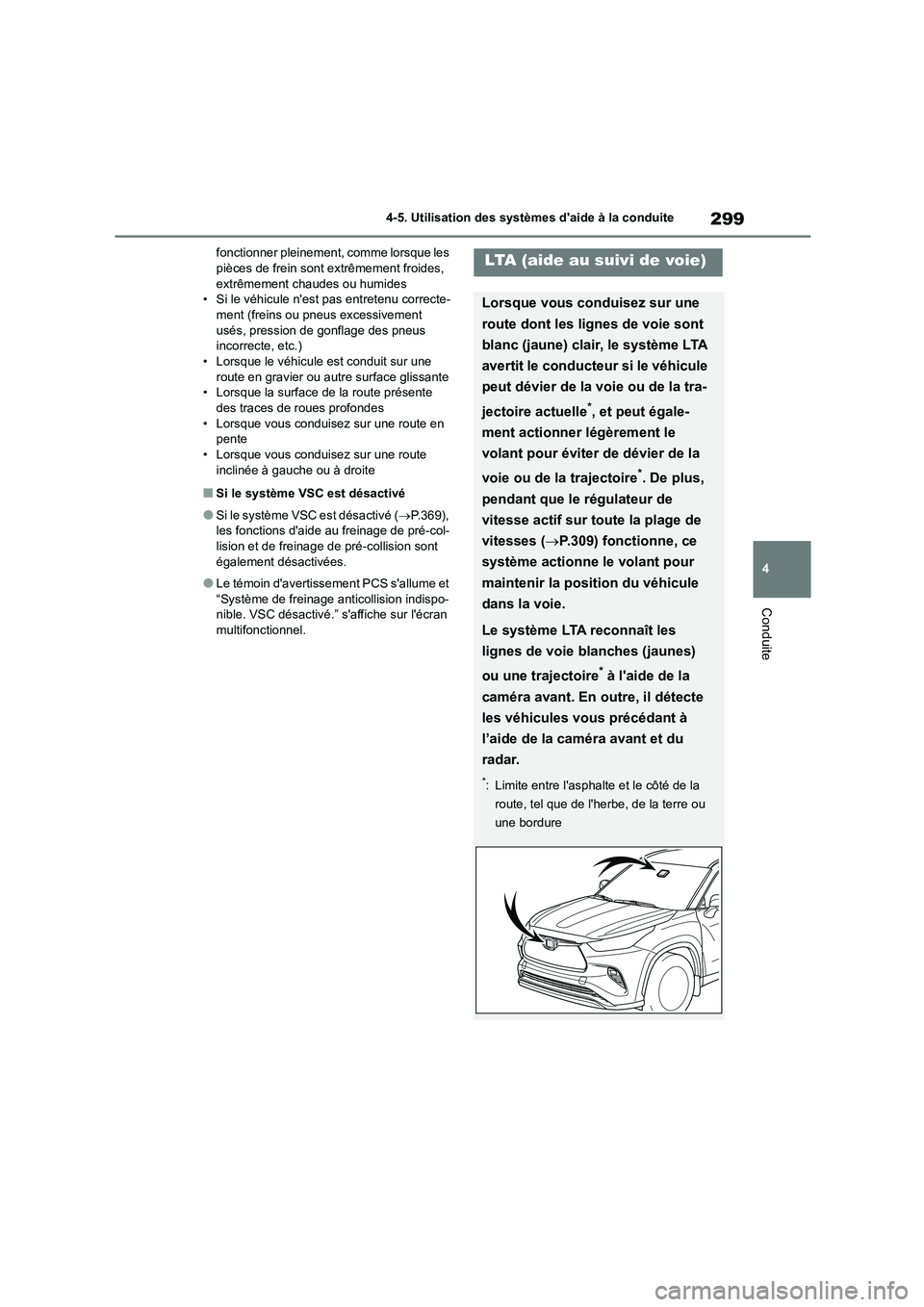

299
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
fonctionner pleinement, comme lorsque les pièces de frein sont extrêmement froides,
extrêmement chaudes ou humides
• Si le véhicule n'est pas entretenu correcte- ment (freins ou pneus excessivement
usés, pression de gonflage des pneus
incorrecte, etc.) • Lorsque le véhicule est conduit sur une
route en gravier ou autre surface glissante
• Lorsque la surface de la route présente des traces de roues profondes
• Lorsque vous conduisez sur une route en
pente
• Lorsque vous conduisez sur une route inclinée à gauche ou à droite
■Si le système VSC est désactivé
●Si le système VSC est désactivé ( P.369), les fonctions d'aide au freinage de pré-col-
lision et de freinage de pré-collision sont
également désactivées.
●Le témoin d'avertissement PCS s'allume et
“Système de freinage ant icollision indispo- nible. VSC désactivé.” s'affiche sur l'écran
multifonctionnel.
LTA (aide au suivi de voie)
Lorsque vous conduisez sur une
route dont les lignes de voie sont
blanc (jaune) clair, le système LTA
avertit le conducteur si le véhicule
peut dévier de la voie ou de la tra-
jectoire actuelle*, et peut égale-
ment actionner légèrement le
volant pour éviter de dévier de la
voie ou de la trajectoire*. De plus,
pendant que le régulateur de
vitesse actif sur toute la plage de
vitesses ( P.309) fonctionne, ce
système actionne le volant pour
maintenir la position du véhicule
dans la voie.
Le système LTA reconnaît les
lignes de voie blanches (jaunes)
ou une trajectoire* à l'aide de la
caméra avant. En outre, il détecte
les véhicules vous précédant à
l’aide de la caméra avant et du
radar.
*: Limite entre l'asphalte et le côté de la
route, tel que de l'herbe, de la terre ou
une bordure

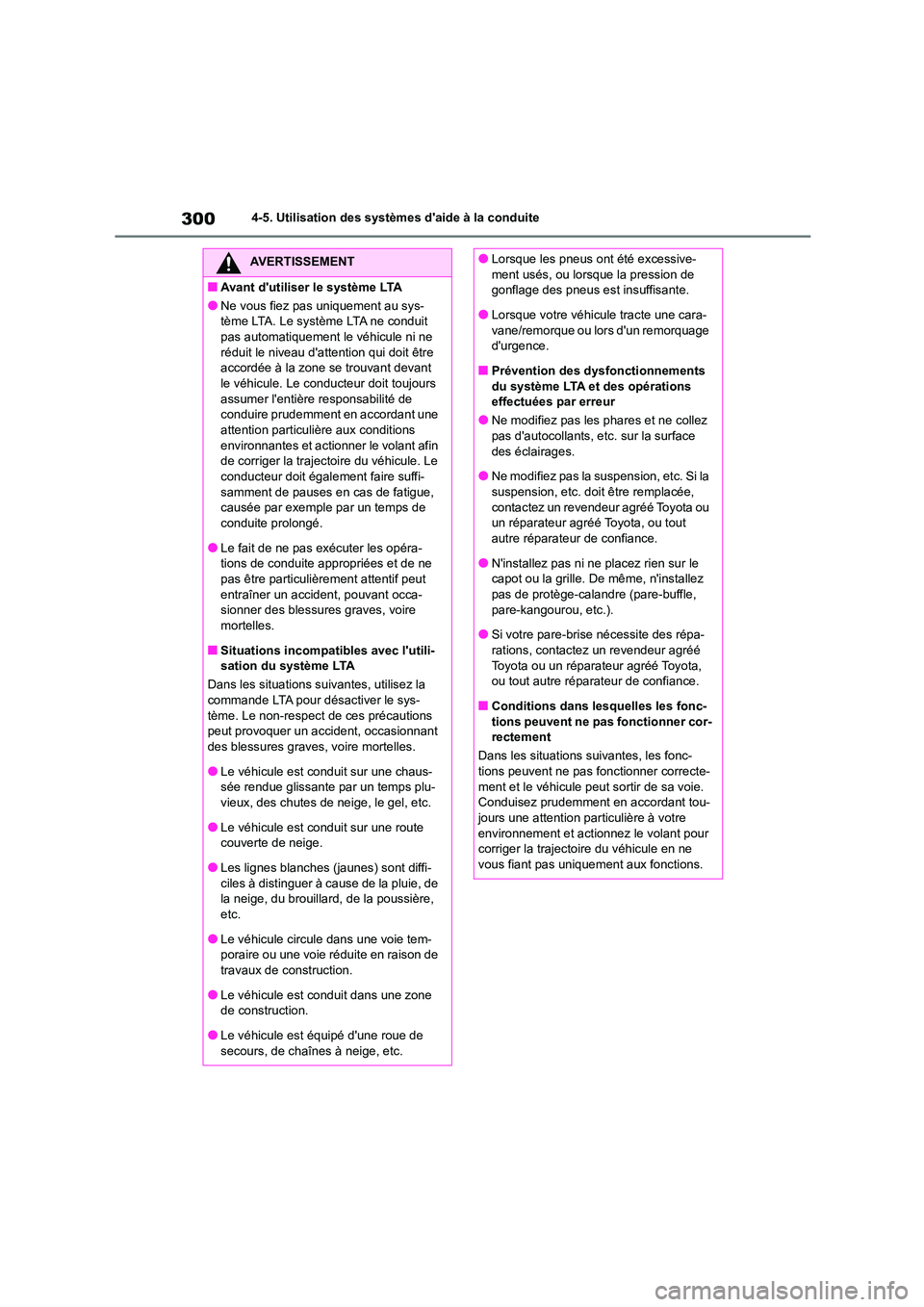

Page 302 of 590

3004-5. Utilisation des systèmes d'aide à la conduite
AVERTISSEMENT
■Avant d'utiliser le système LTA
●Ne vous fiez pas uniquement au sys-
tème LTA. Le système LTA ne conduit
pas automatiquement le véhicule ni ne réduit le niveau d'attention qui doit être
accordée à la zone se trouvant devant
le véhicule. Le conducteur doit toujours assumer l'entière responsabilité de
conduire prudemment en accordant une
attention particulière aux conditions environnantes et actionner le volant afin
de corriger la trajectoire du véhicule. Le
conducteur doit également faire suffi- samment de pauses en cas de fatigue,
causée par exemple par un temps de
conduite prolongé.
●Le fait de ne pas exécuter les opéra-
tions de conduite appropriées et de ne
pas être particulièrement attentif peut entraîner un accident, pouvant occa-
sionner des blessures graves, voire
mortelles.
■Situations incompatibles avec l'utili-
sation du système LTA
Dans les situations su ivantes, utilisez la
commande LTA pour désactiver le sys-
tème. Le non-respect de ces précautions peut provoquer un accident, occasionnant
des blessures graves, voire mortelles.
●Le véhicule est conduit sur une chaus- sée rendue glissante par un temps plu-
vieux, des chutes de neige, le gel, etc.
●Le véhicule est conduit sur une route couverte de neige.
●Les lignes blanches (jaunes) sont diffi-
ciles à distinguer à cause de la pluie, de la neige, du brouillard, de la poussière,
etc.
●Le véhicule circule dans une voie tem- poraire ou une voie réduite en raison de
travaux de construction.
●Le véhicule est conduit dans une zone de construction.
●Le véhicule est équipé d'une roue de
secours, de chaînes à neige, etc.
●Lorsque les pneus ont été excessive-
ment usés, ou lorsque la pression de
gonflage des pneus est insuffisante.
●Lorsque votre véhicule tracte une cara-
vane/remorque ou lors d'un remorquage
d'urgence.
■Prévention des dysfonctionnements
du système LTA et des opérations
effectuées par erreur
●Ne modifiez pas les phares et ne collez
pas d'autocollants, etc. sur la surface des éclairages.
●Ne modifiez pas la suspension, etc. Si la
suspension, etc. doit être remplacée, contactez un revendeur agréé Toyota ou
un réparateur agréé Toyota, ou tout
autre réparateur de confiance.
●N'installez pas ni ne placez rien sur le
capot ou la grille. De même, n'installez
pas de protège-calandre (pare-buffle, pare-kangourou, etc.).
●Si votre pare-brise nécessite des répa-
rations, contactez un revendeur agréé Toyota ou un réparateur agréé Toyota,
ou tout autre réparateur de confiance.
■Conditions dans l esquelles les fonc- tions peuvent ne pas fonctionner cor-
rectement
Dans les situations suivantes, les fonc-
tions peuvent ne pas fonctionner correcte- ment et le véhicule peut sortir de sa voie.
Conduisez prudemment en accordant tou-
jours une attention particulière à votre environnement et actionnez le volant pour
corriger la trajectoire du véhicule en ne
vous fiant pas uniquement aux fonctions.
Page 303 of 590

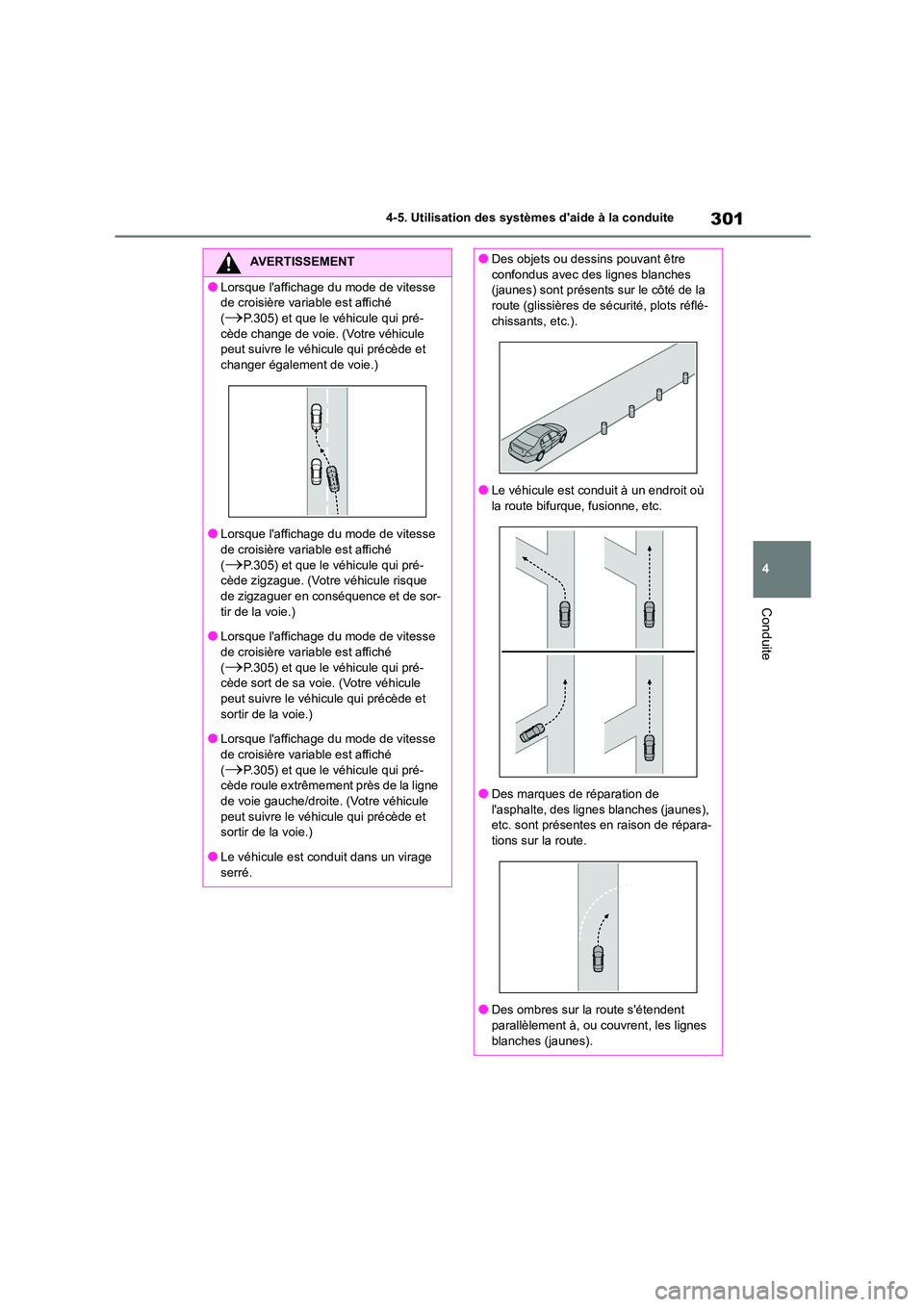

301
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
AVERTISSEMENT
●Lorsque l'affichage du mode de vitesse
de croisière variable est affiché
(P.305) et que le véhicule qui pré- cède change de voie. (Votre véhicule
peut suivre le véhicule qui précède et
changer également de voie.)
●Lorsque l'affichage du mode de vitesse
de croisière variable est affiché (P.305) et que le véhicule qui pré-
cède zigzague. (Votre véhicule risque
de zigzaguer en conséquence et de sor- tir de la voie.)
●Lorsque l'affichage du mode de vitesse
de croisière variable est affiché (P.305) et que le véhicule qui pré-
cède sort de sa voie. (Votre véhicule
peut suivre le véhicule qui précède et sortir de la voie.)
●Lorsque l'affichage du mode de vitesse
de croisière variable est affiché
(P.305) et que le véhicule qui pré- cède roule extrêmement près de la ligne
de voie gauche/droite. (Votre véhicule
peut suivre le véhicule qui précède et sortir de la voie.)
●Le véhicule est conduit dans un virage
serré.
●Des objets ou dessins pouvant être
confondus avec des lignes blanches
(jaunes) sont présents sur le côté de la route (glissières de sécurité, plots réflé-
chissants, etc.).
●Le véhicule est conduit à un endroit où la route bifurque, fusionne, etc.
●Des marques de réparation de
l'asphalte, des lignes blanches (jaunes),
etc. sont présentes en raison de répara- tions sur la route.
●Des ombres sur la route s'étendent parallèlement à, ou couvrent, les lignes
blanches (jaunes).

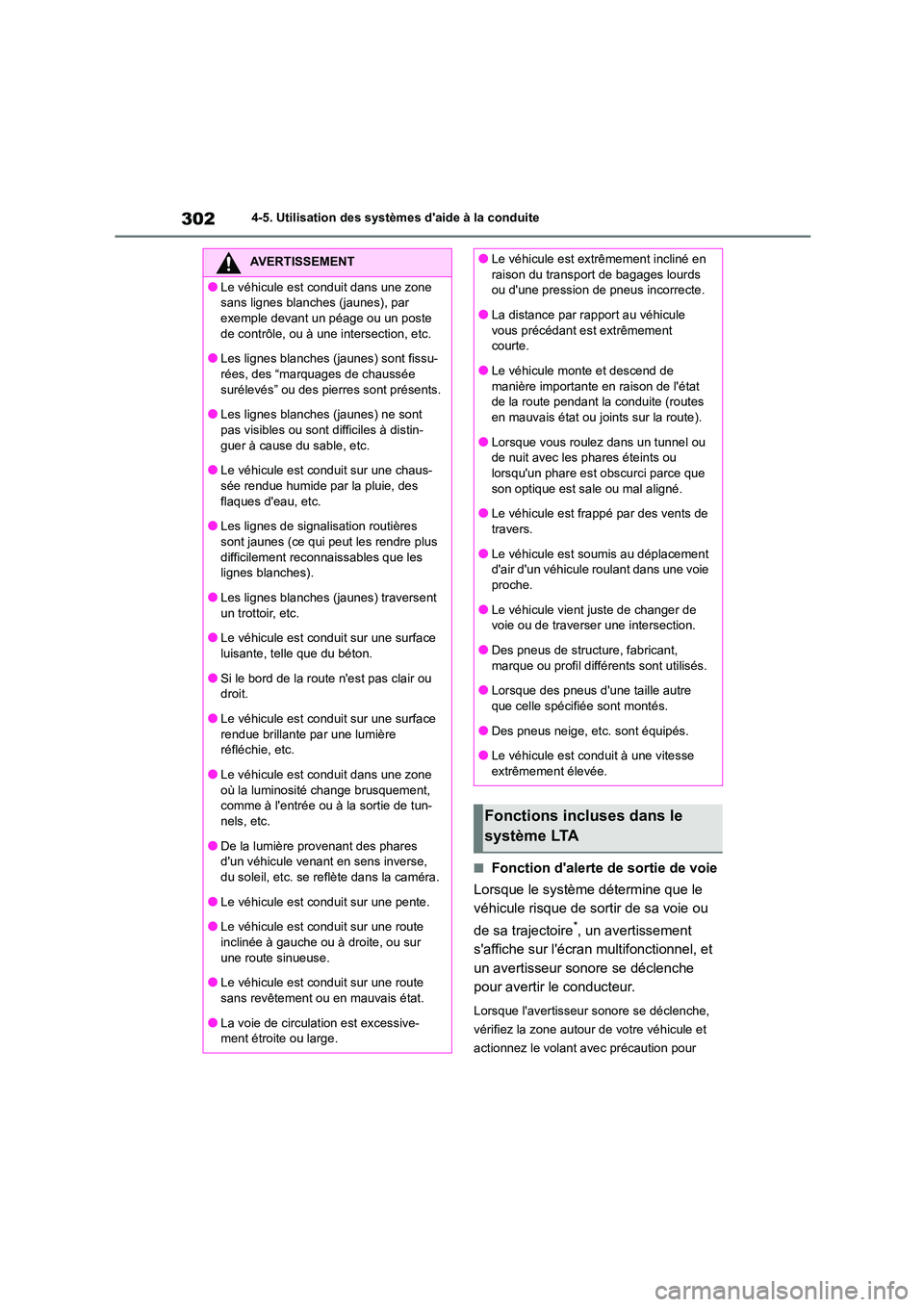

Page 304 of 590

3024-5. Utilisation des systèmes d'aide à la conduite
■Fonction d'alerte de sortie de voie
Lorsque le système détermine que le
véhicule risque de sortir de sa voie ou
de sa trajectoire*, un avertissement
s'affiche sur l'écran multifonctionnel, et
un avertisseur sonore se déclenche
pour avertir le conducteur.
Lorsque l'avertisseur sonore se déclenche,
vérifiez la zone autour de votre véhicule et
actionnez le volant avec précaution pour
AVERTISSEMENT
●Le véhicule est conduit dans une zone
sans lignes blanches (jaunes), par
exemple devant un péage ou un poste de contrôle, ou à une intersection, etc.
●Les lignes blanches (jaunes) sont fissu-
rées, des “marquages de chaussée surélevés” ou des pierres sont présents.
●Les lignes blanches (jaunes) ne sont
pas visibles ou sont difficiles à distin- guer à cause du sable, etc.
●Le véhicule est conduit sur une chaus-
sée rendue humide par la pluie, des flaques d'eau, etc.
●Les lignes de signalisation routières
sont jaunes (ce qui peut les rendre plus difficilement reconnaissables que les
lignes blanches).
●Les lignes blanches (jaunes) traversent un trottoir, etc.
●Le véhicule est conduit sur une surface
luisante, telle que du béton.
●Si le bord de la route n'est pas clair ou
droit.
●Le véhicule est conduit sur une surface
rendue brillante par une lumière réfléchie, etc.
●Le véhicule est conduit dans une zone
où la luminosité change brusquement, comme à l'entrée ou à la sortie de tun-
nels, etc.
●De la lumière provenant des phares d'un véhicule venant en sens inverse,
du soleil, etc. se reflète dans la caméra.
●Le véhicule est conduit sur une pente.
●Le véhicule est conduit sur une route
inclinée à gauche ou à droite, ou sur
une route sinueuse.
●Le véhicule est conduit sur une route
sans revêtement ou en mauvais état.
●La voie de circulat ion est excessive- ment étroite ou large.
●Le véhicule est extrêmement incliné en
raison du transport de bagages lourds
ou d'une pression de pneus incorrecte.
●La distance par rapport au véhicule
vous précédant est extrêmement
courte.
●Le véhicule monte et descend de
manière importante en raison de l'état
de la route pendant la conduite (routes
en mauvais état ou joints sur la route).
●Lorsque vous roulez dans un tunnel ou
de nuit avec les phares éteints ou
lorsqu'un phare est obscurci parce que son optique est sale ou mal aligné.
●Le véhicule est frappé par des vents de
travers.
●Le véhicule est soumis au déplacement
d'air d'un véhicule roulant dans une voie
proche.
●Le véhicule vient juste de changer de
voie ou de traverser une intersection.
●Des pneus de structure, fabricant, marque ou profil différents sont utilisés.
●Lorsque des pneus d'une taille autre
que celle spécifiée sont montés.
●Des pneus neige, etc. sont équipés.
●Le véhicule est conduit à une vitesse
extrêmement élevée.
Fonctions incluses dans le
système LTA

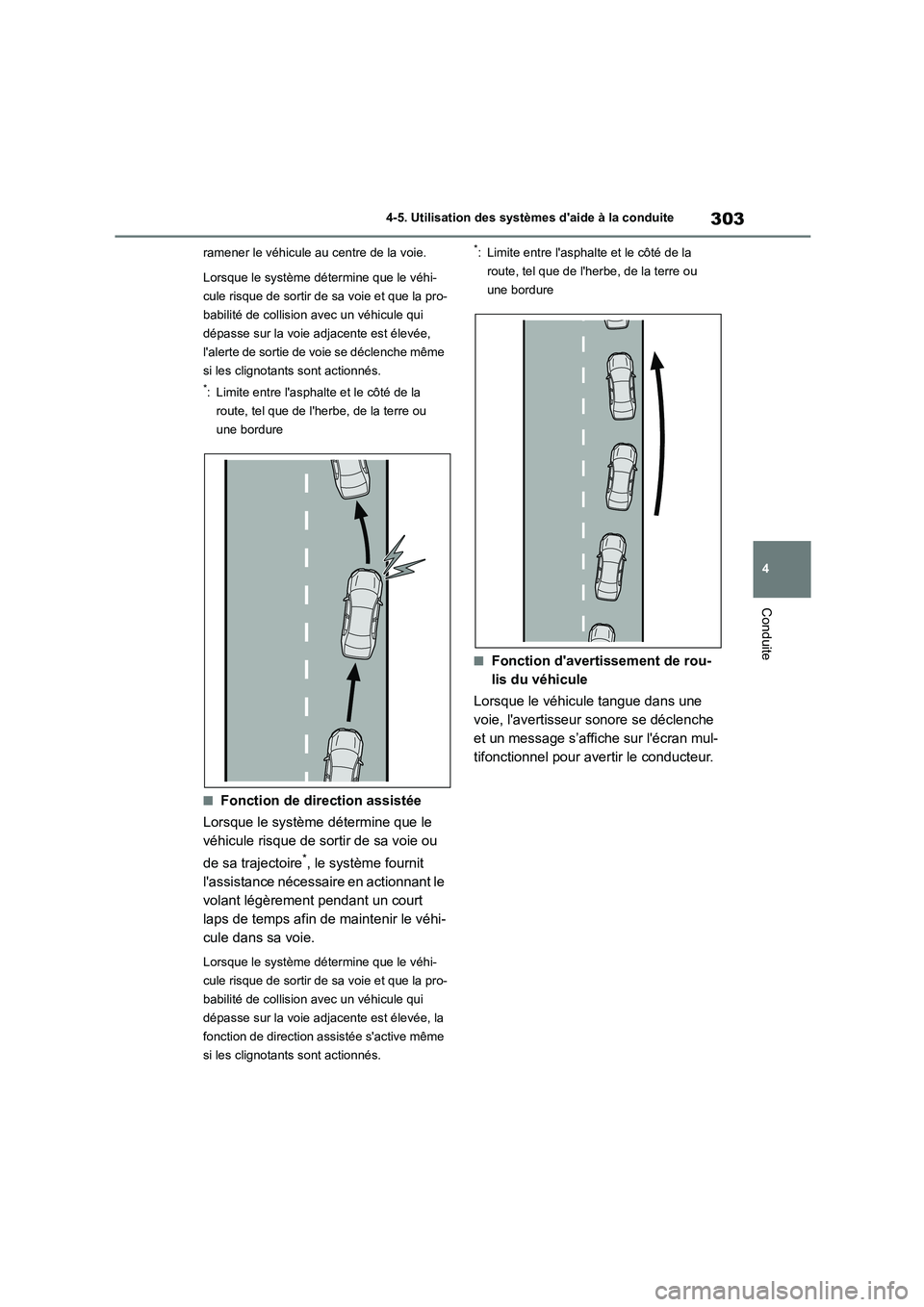

Page 305 of 590

303
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
ramener le véhicule au centre de la voie.
Lorsque le système détermine que le véhi-
cule risque de sortir de sa voie et que la pro-
babilité de collision avec un véhicule qui
dépasse sur la voie adjacente est élevée,
l'alerte de sortie de voie se déclenche même
si les clignotants sont actionnés.
*: Limite entre l'asphalte et le côté de la
route, tel que de l'herbe, de la terre ou
une bordure
■Fonction de direction assistée
Lorsque le système détermine que le
véhicule risque de sortir de sa voie ou
de sa trajectoire*, le système fournit
l'assistance nécessaire en actionnant le
volant légèrement pendant un court
laps de temps afin de maintenir le véhi-
cule dans sa voie.
Lorsque le système détermine que le véhi-
cule risque de sortir de sa voie et que la pro-
babilité de collision avec un véhicule qui
dépasse sur la voie adjacente est élevée, la
fonction de direction assistée s'active même
si les clignotants sont actionnés.
*: Limite entre l'asphalte et le côté de la
route, tel que de l'herbe, de la terre ou
une bordure
■Fonction d'avertissement de rou-
lis du véhicule
Lorsque le véhicule tangue dans une
voie, l'avertisseur so nore se déclenche
et un message s’affiche sur l'écran mul-
tifonctionnel pour avertir le conducteur.

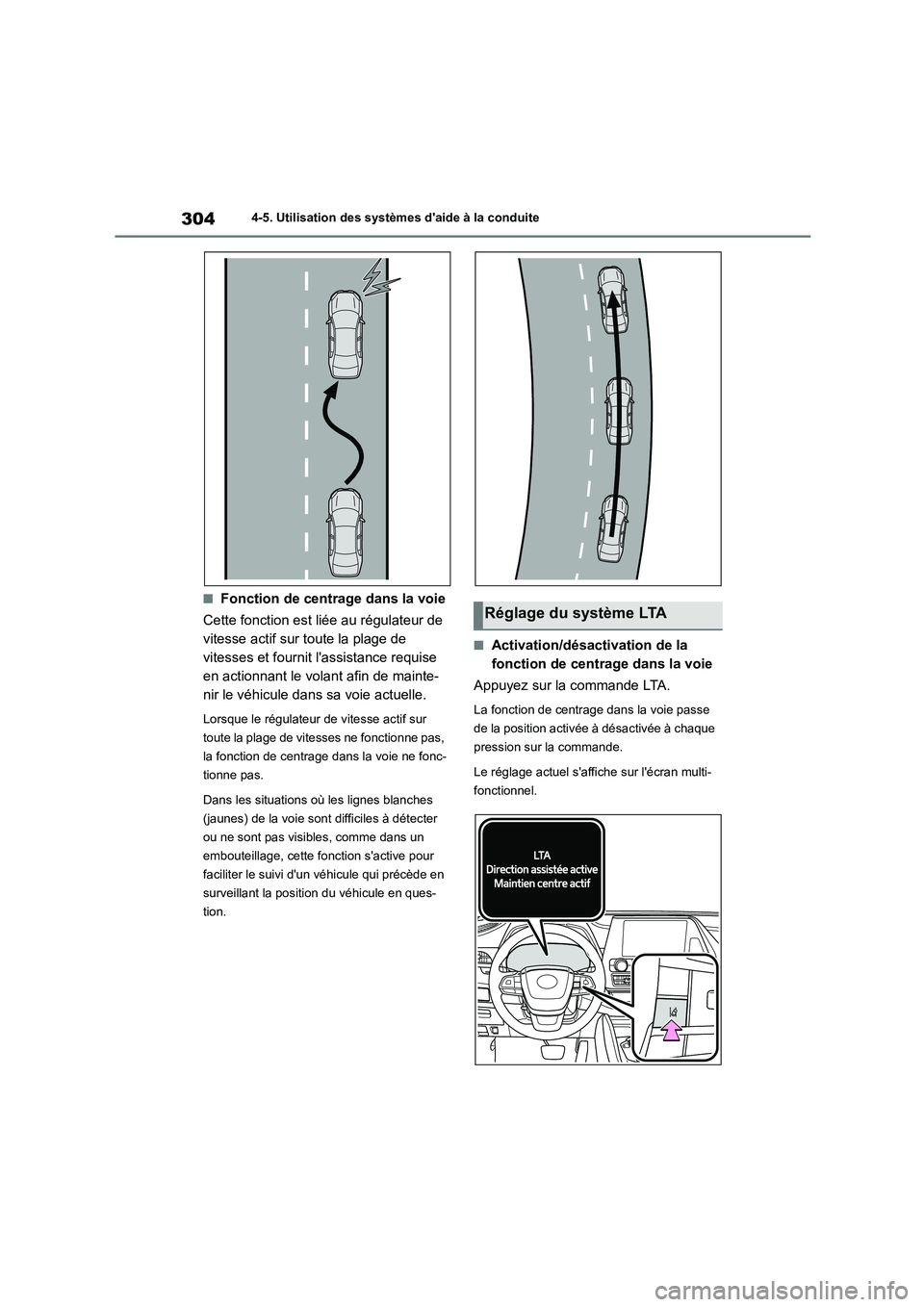

Page 306 of 590

3044-5. Utilisation des systèmes d'aide à la conduite
■Fonction de centrage dans la voie
Cette fonction est liée au régulateur de
vitesse actif sur toute la plage de
vitesses et fournit l'assistance requise
en actionnant le volant afin de mainte-
nir le véhicule dans sa voie actuelle.
Lorsque le régulateur de vitesse actif sur
toute la plage de vitesses ne fonctionne pas,
la fonction de centrage dans la voie ne fonc-
tionne pas.
Dans les situations où les lignes blanches
(jaunes) de la voie sont difficiles à détecter
ou ne sont pas visibles, comme dans un
embouteillage, cette fonction s'active pour
faciliter le suivi d'un véhicule qui précède en
surveillant la position du véhicule en ques-
tion.
■Activation/désactivation de la
fonction de centrage dans la voie
Appuyez sur la commande LTA.
La fonction de centrage dans la voie passe
de la position activ ée à désactivée à chaque
pression sur la commande.
Le réglage actuel s'affiche sur l'écran multi-
fonctionnel.
Réglage du système LTA
Page 307 of 590

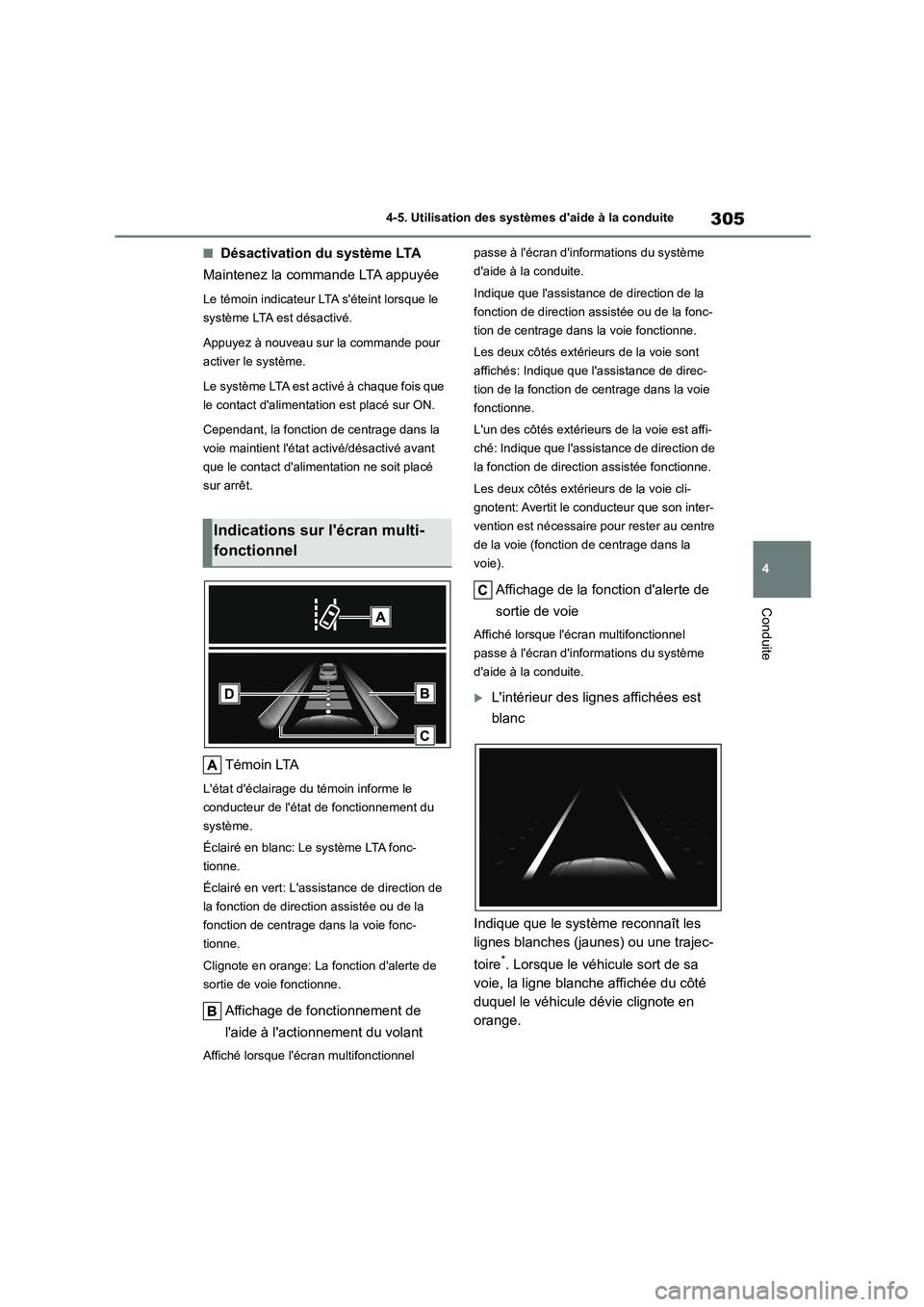

305
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
■Désactivation du système LTA
Maintenez la commande LTA appuyée
Le témoin indicateur LTA s'éteint lorsque le
système LTA est désactivé.
Appuyez à nouveau sur la commande pour
activer le système.
Le système LTA est activé à chaque fois que
le contact d'alimentation est placé sur ON.
Cependant, la fonction de centrage dans la
voie maintient l'état activé/désactivé avant
que le contact d'alimentation ne soit placé
sur arrêt.
Témoin LTA
L'état d'éclairage du témoin informe le
conducteur de l'état de fonctionnement du
système.
Éclairé en blanc: Le système LTA fonc-
tionne.
Éclairé en vert: L'assistance de direction de
la fonction de direction assistée ou de la
fonction de centrage dans la voie fonc-
tionne.
Clignote en orange: La fonction d'alerte de
sortie de voie fonctionne.
Affichage de fonctionnement de
l'aide à l'actionnement du volant
Affiché lorsque l'écran multifonctionnel
passe à l'écran d'informations du système
d'aide à la conduite.
Indique que l'assistance de direction de la
fonction de direction assistée ou de la fonc-
tion de centrage dans la voie fonctionne.
Les deux côtés extérieurs de la voie sont
affichés: Indique que l' assistance de direc-
tion de la fonction de centrage dans la voie
fonctionne.
L'un des côtés extérieurs de la voie est affi-
ché: Indique que l'assistance de direction de
la fonction de direction assistée fonctionne.
Les deux côtés extérieurs de la voie cli-
gnotent: Avertit le conducteur que son inter-
vention est nécessaire pour rester au centre
de la voie (fonction de centrage dans la
voie).
Affichage de la fonction d'alerte de
sortie de voie
Affiché lorsque l'écran multifonctionnel
passe à l'écran d'informations du système
d'aide à la conduite.
L'intérieur des lignes affichées est
blanc
Indique que le système reconnaît les
lignes blanches (jaunes) ou une trajec-
toire*. Lorsque le véhicule sort de sa
voie, la ligne blanche affichée du côté
duquel le véhicule dévie clignote en
orange.
Indications sur l'écran multi-
fonctionnel
Page 308 of 590

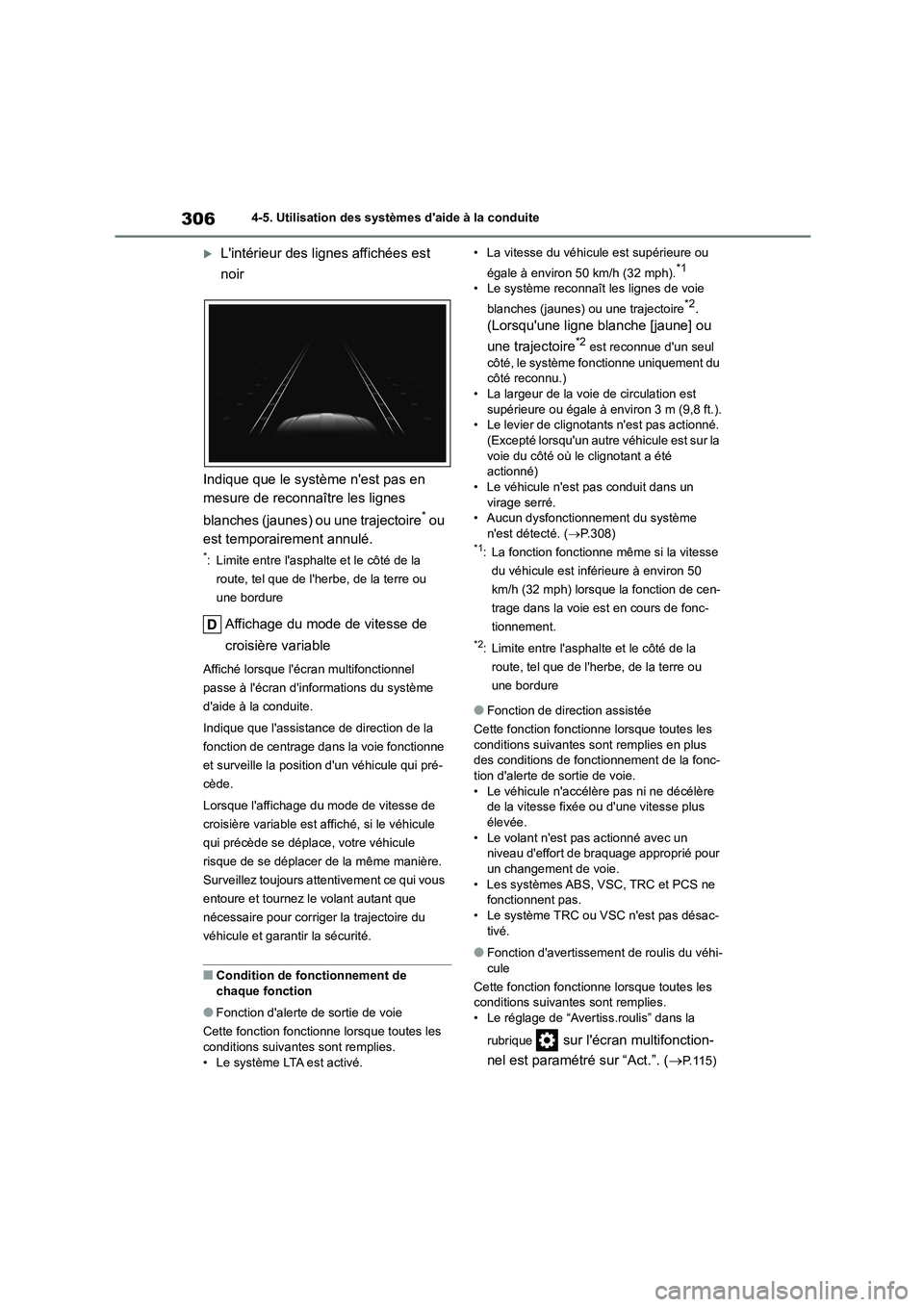

3064-5. Utilisation des systèmes d'aide à la conduite
L'intérieur des lignes affichées est
noir
Indique que le système n'est pas en
mesure de reconnaître les lignes
blanches (jaunes) ou une trajectoire* ou
est temporairement annulé.
*: Limite entre l'asphalte et le côté de la
route, tel que de l'herbe, de la terre ou
une bordure
Affichage du mode de vitesse de
croisière variable
Affiché lorsque l'écran multifonctionnel
passe à l'écran d'informations du système
d'aide à la conduite.
Indique que l'assistance de direction de la
fonction de centrage dans la voie fonctionne
et surveille la position d'un véhicule qui pré-
cède.
Lorsque l'affichage du mode de vitesse de
croisière variable est affiché, si le véhicule
qui précède se déplace, votre véhicule
risque de se déplacer de la même manière.
Surveillez toujours attentivement ce qui vous
entoure et tournez le volant autant que
nécessaire pour corriger la trajectoire du
véhicule et garantir la sécurité.
■Condition de fonctionnement de
chaque fonction
●Fonction d'alerte de sortie de voie
Cette fonction fonctionne lorsque toutes les
conditions suivantes sont remplies.
• Le système LTA est activé.
• La vitesse du véhicule est supérieure ou
égale à environ 50 km/h (32 mph).*1
• Le système reconnaît les lignes de voie
blanches (jaunes) ou une trajectoire*2.
(Lorsqu'une ligne blanche [jaune] ou
une trajectoire*2 est reconnue d'un seul
côté, le système fonctionne uniquement du
côté reconnu.) • La largeur de la voie de circulation est
supérieure ou égale à environ 3 m (9,8 ft.).
• Le levier de clignotants n'est pas actionné. (Excepté lorsqu'un autre véhicule est sur la
voie du côté où le clignotant a été
actionné) • Le véhicule n'est pas conduit dans un
virage serré.
• Aucun dysfonctionnement du système n'est détecté. ( P.308)*1: La fonction fonctionne même si la vitesse
du véhicule est inférieure à environ 50
km/h (32 mph) lorsque la fonction de cen-
trage dans la voie est en cours de fonc-
tionnement.
*2: Limite entre l'asphalte et le côté de la
route, tel que de l'herbe, de la terre ou
une bordure
●Fonction de direction assistée
Cette fonction fonctionne lorsque toutes les
conditions suivantes sont remplies en plus
des conditions de fonctionnement de la fonc- tion d'alerte de sortie de voie.
• Le véhicule n'accélère pas ni ne décélère
de la vitesse fixée ou d'une vitesse plus élevée.
• Le volant n'est pas actionné avec un
niveau d'effort de braquage approprié pour un changement de voie.
• Les systèmes ABS, VSC, TRC et PCS ne
fonctionnent pas. • Le système TRC ou VSC n'est pas désac-
tivé.
●Fonction d'avertissemen t de roulis du véhi-
cule
Cette fonction fonctionne lorsque toutes les
conditions suivantes sont remplies.
• Le réglage de “Avertiss.roulis” dans la
rubrique sur l'écran multifonction-
nel est paramétré sur “Act.”. ( P.115)
Page 309 of 590

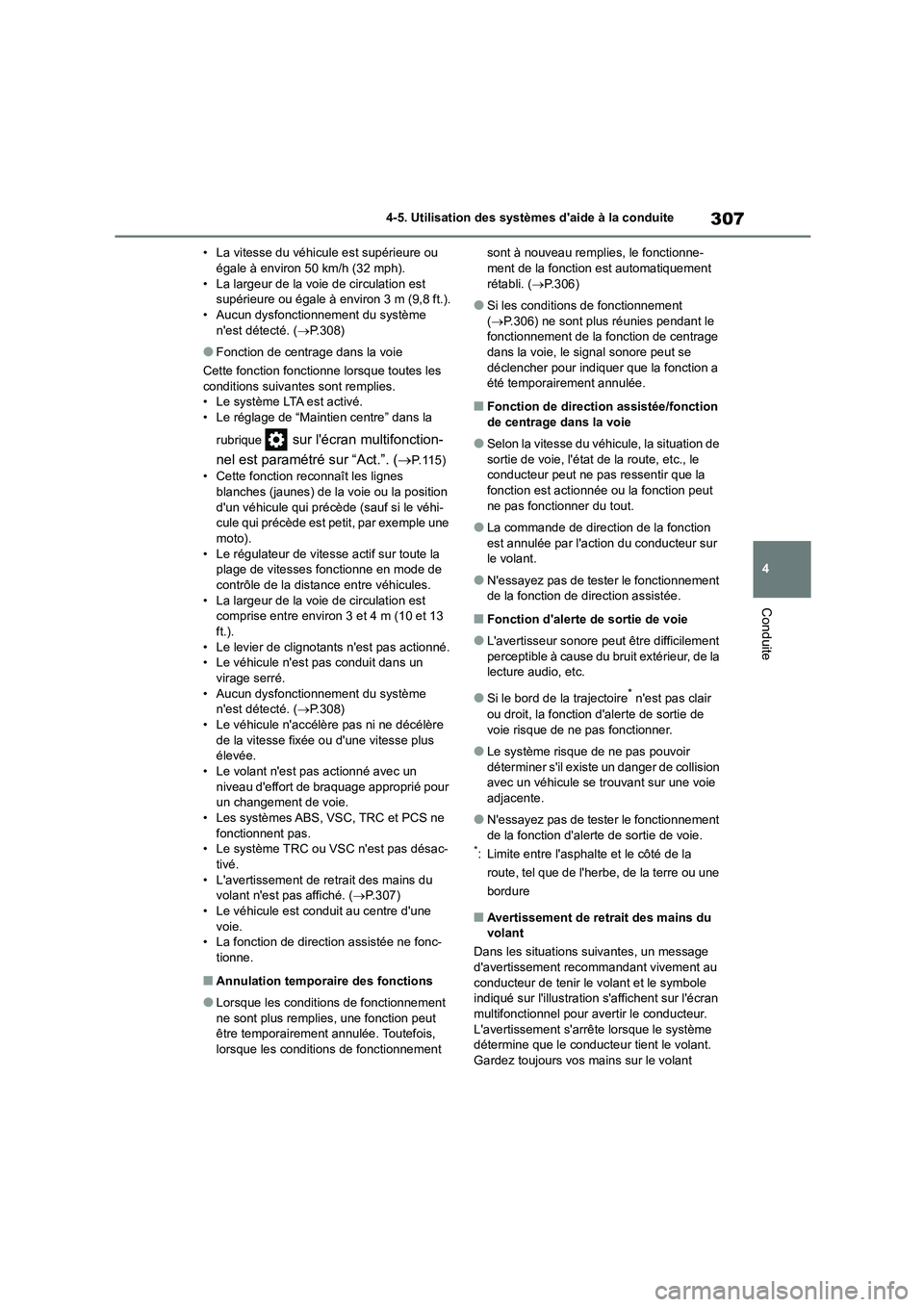

307
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
• La vitesse du véhicu le est supérieure ou égale à environ 50 km/h (32 mph).
• La largeur de la voie de circulation est
supérieure ou égale à environ 3 m (9,8 ft.). • Aucun dysfonctionnement du système
n'est détecté. ( P.308)
●Fonction de centrage dans la voie
Cette fonction fonctionne lorsque toutes les
conditions suivantes sont remplies.
• Le système LTA est activé. • Le réglage de “Maintien centre” dans la
rubrique sur l'écran multifonction-
nel est paramétré sur “Act.”. ( P.115)
• Cette fonction reconnaît les lignes
blanches (jaunes) de la voie ou la position d'un véhicule qui précède (sauf si le véhi-
cule qui précède est petit, par exemple une
moto). • Le régulateur de vitesse actif sur toute la
plage de vitesses fonctionne en mode de
contrôle de la distance entre véhicules. • La largeur de la voie de circulation est
comprise entre environ 3 et 4 m (10 et 13
ft.). • Le levier de clignotants n'est pas actionné.
• Le véhicule n'est pas conduit dans un
virage serré. • Aucun dysfonctionnement du système
n'est détecté. ( P.308)
• Le véhicule n'accélère pas ni ne décélère de la vitesse fixée ou d'une vitesse plus
élevée.
• Le volant n'est pas actionné avec un niveau d'effort de braquage approprié pour
un changement de voie.
• Les systèmes ABS, VSC, TRC et PCS ne fonctionnent pas.
• Le système TRC ou VSC n'est pas désac-
tivé. • L'avertissement de retrait des mains du
volant n'est pas affiché. ( P.307)
• Le véhicule est conduit au centre d'une voie.
• La fonction de direction assistée ne fonc-
tionne.
■Annulation temporaire des fonctions
●Lorsque les conditions de fonctionnement
ne sont plus remplies, une fonction peut être temporairement annulée. Toutefois,
lorsque les conditions de fonctionnement
sont à nouveau remplies, le fonctionne- ment de la fonction est automatiquement
rétabli. ( P.306)
●Si les conditions de fonctionnement
( P.306) ne sont plus réunies pendant le
fonctionnement de la fonction de centrage dans la voie, le signal sonore peut se
déclencher pour indiquer que la fonction a
été temporairement annulée.
■Fonction de direction assistée/fonction
de centrage dans la voie
●Selon la vitesse du véhicule, la situation de
sortie de voie, l'état de la route, etc., le conducteur peut ne pas ressentir que la
fonction est actionnée ou la fonction peut
ne pas fonctionner du tout.
●La commande de direction de la fonction
est annulée par l'action du conducteur sur le volant.
●N'essayez pas de tester le fonctionnement de la fonction de direction assistée.
■Fonction d'alerte de sortie de voie
●L'avertisseur sonore peut être difficilement perceptible à cause du bruit extérieur, de la
lecture audio, etc.
●Si le bord de la trajectoire* n'est pas clair
ou droit, la fonction d'alerte de sortie de
voie risque de ne pas fonctionner.
●Le système risque de ne pas pouvoir
déterminer s'il existe un danger de collision avec un véhicule se trouvant sur une voie
adjacente.
●N'essayez pas de tester le fonctionnement
de la fonction d'alerte de sortie de voie.*: Limite entre l'asphalte et le côté de la
route, tel que de l'herbe, de la terre ou une
bordure
■Avertissement de retrait des mains du
volant
Dans les situations suivantes, un message
d'avertissement recommandant vivement au conducteur de tenir le volant et le symbole
indiqué sur l'illustration s'affichent sur l'écran
multifonctionnel pour avertir le conducteur. L'avertissement s'arrête lorsque le système
détermine que le conducteur tient le volant.
Gardez toujours vos mains sur le volant
Page 310 of 590

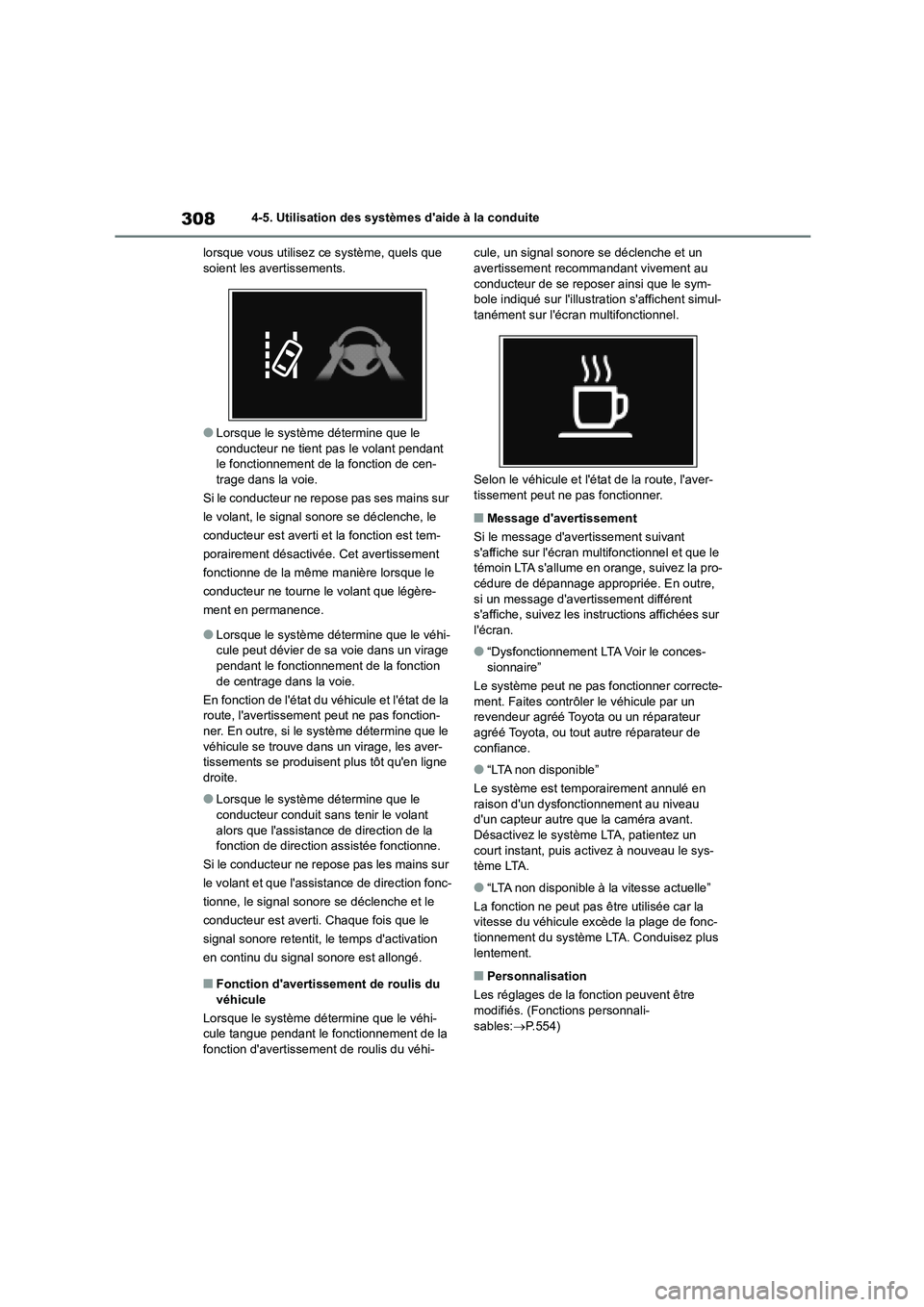

3084-5. Utilisation des systèmes d'aide à la conduite
lorsque vous utilisez ce système, quels que soient les avertissements.
●Lorsque le système détermine que le
conducteur ne tient pas le volant pendant le fonctionnement de la fonction de cen-
trage dans la voie.
Si le conducteur ne repose pas ses mains sur
le volant, le signal sonore se déclenche, le
conducteur est averti et la fonction est tem-
porairement désactivée. Cet avertissement
fonctionne de la même manière lorsque le
conducteur ne tourne le volant que légère-
ment en permanence.
●Lorsque le système détermine que le véhi- cule peut dévier de sa voie dans un virage
pendant le fonctionnement de la fonction
de centrage dans la voie.
En fonction de l'état du véhicule et l'état de la route, l'avertissement peut ne pas fonction-
ner. En outre, si le système détermine que le
véhicule se trouve dans un virage, les aver- tissements se produisent plus tôt qu'en ligne
droite.
●Lorsque le système détermine que le
conducteur conduit sans tenir le volant
alors que l'assistance de direction de la fonction de direction assistée fonctionne.
Si le conducteur ne repose pas les mains sur
le volant et que l'assistance de direction fonc-
tionne, le signal sonore se déclenche et le
conducteur est averti. Chaque fois que le
signal sonore retentit, le temps d'activation
en continu du signal sonore est allongé.
■Fonction d'avertissement de roulis du véhicule
Lorsque le système détermine que le véhi-
cule tangue pendant le fonctionnement de la
fonction d'avertissement de roulis du véhi-
cule, un signal sonore se déclenche et un avertissement recommandant vivement au
conducteur de se reposer ainsi que le sym-
bole indiqué sur l'illust ration s'affichent simul- tanément sur l'écran multifonctionnel.
Selon le véhicule et l'état de la route, l'aver-
tissement peut ne pas fonctionner.
■Message d'avertissement
Si le message d'avertissement suivant s'affiche sur l'écran multifonctionnel et que le
témoin LTA s'allume en orange, suivez la pro-
cédure de dépannage appropriée. En outre, si un message d'aver tissement différent
s'affiche, suivez les instructions affichées sur
l'écran.
●“Dysfonctionnement LTA Voir le conces-
sionnaire”
Le système peut ne pas fonctionner correcte- ment. Faites contrôler le véhicule par un
revendeur agréé Toyota ou un réparateur
agréé Toyota, ou tout autre réparateur de confiance.
●“LTA non disponible”
Le système est temporairement annulé en raison d'un dysfoncti onnement au niveau
d'un capteur autre que la caméra avant.
Désactivez le système LTA, patientez un court instant, puis activez à nouveau le sys-
tème LTA.
●“LTA non disponible à la vitesse actuelle”
La fonction ne peut pas être utilisée car la
vitesse du véhicule excède la plage de fonc-
tionnement du système LTA. Conduisez plus lentement.
■Personnalisation
Les réglages de la fonction peuvent être
modifiés. (Fonctions personnali-
sables: P.554)
