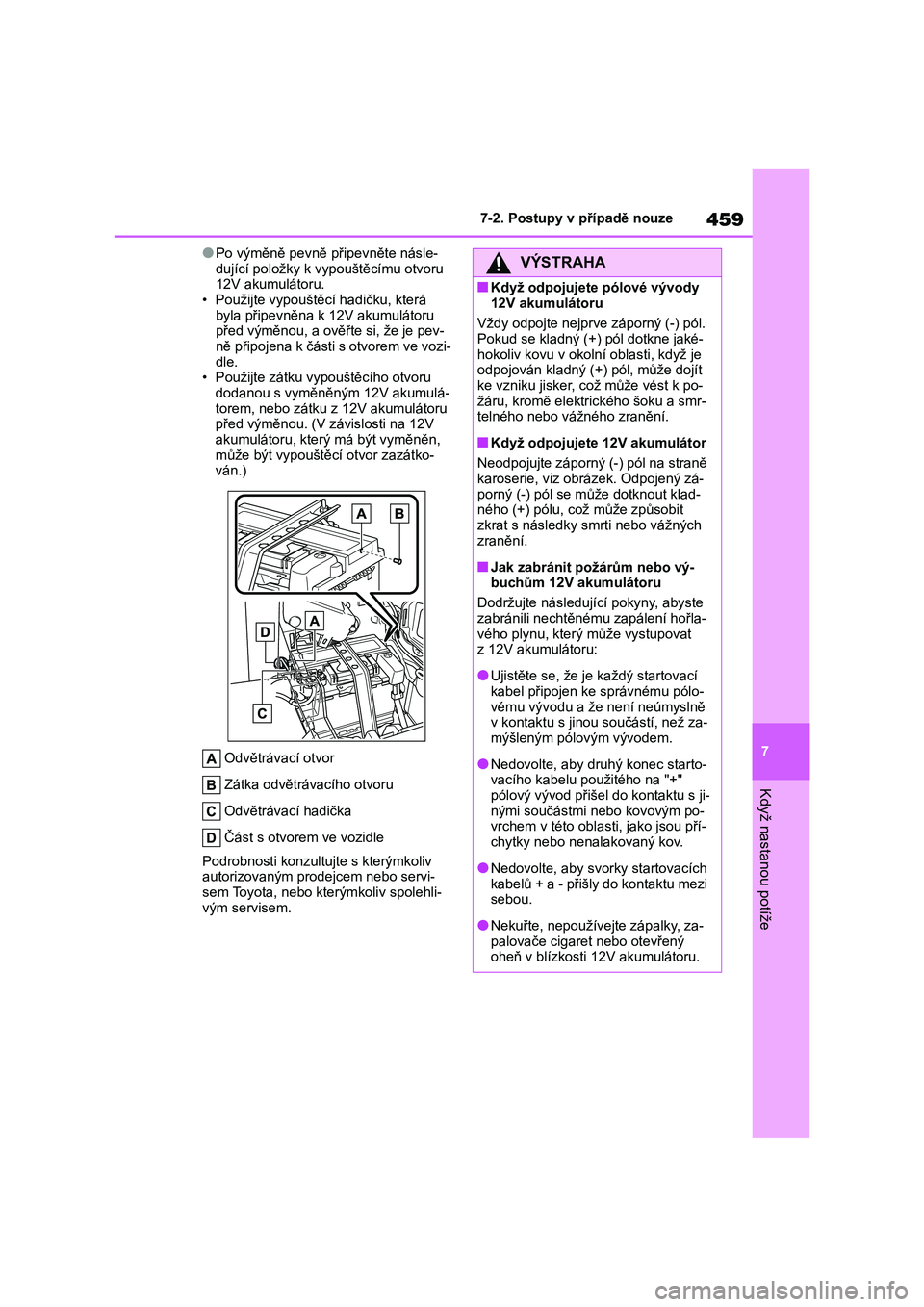

Page 461 of 600

459
7
7-2. Postupy v případě nouze
Když nastanou potíže
●Po výměně pevně př ipevněte násle-
dující položky k vypouštěcímu otvoru 12V akumulátoru.
• Použijte vypouštěcí hadičku, která
byla připevněna k 12V akumulátoru před výměnou, a ověřte si, že je pev-
ně připojena k části s otvorem ve vozi-
dle. • Použijte zátku vyp ouštěcího otvoru
dodanou s vyměněným 12V akumulá-
torem, nebo zátku z 12V akumulátoru před výměnou. (V závislosti na 12V
akumulátoru, který má být vyměněn,
může být vypouštěcí otvor zazátko- ván.)
Odvětrávací otvor
Zátka odvětrávacího otvoru
Odvětrávací hadička
Část s otvorem ve vozidle
Podrobnosti konzultujte s kterýmkoliv
autorizovaným prodejcem nebo servi-
sem Toyota, nebo kt erýmkoliv spolehli- vým servisem.
VÝSTRAHA
■Když odpojujete pólové vývody
12V akumulátoru
Vždy odpojte nejprve záporný (-) pól. Pokud se kladný (+) pól dotkne jaké-
hokoliv kovu v okoln í oblasti, když je
odpojován kladný (+) pól, může dojít ke vzniku jisker, c ož může vést k po-
žáru, kromě elektrického šoku a smr-
telného nebo vážného zranění.
■Když odpojujete 12V akumulátor
Neodpojujte záporný (-) pól na straně
karoserie, viz obrázek. Odpojený zá- porný (-) pól se může dotknout klad-
ného (+) pólu, což může způsobit
zkrat s následky smrti nebo vážných zranění.
■Jak zabránit požárům nebo vý-buchům 12V akumulátoru
Dodržujte následující pokyny, abyste
zabránili nechtěném u zapálení hořla- vého plynu, který může vystupovat
z 12V akumulátoru:
●Ujistěte se, že je každý startovací
kabel připojen ke správnému pólo-
vému vývodu a že není neúmyslně v kontaktu s jinou součástí, než za-
mýšleným pólovým vývodem.
●Nedovolte, aby druhý konec starto-
vacího kabelu použitého na "+"
pólový vývod přišel do kontaktu s ji- nými součástmi nebo kovovým po-
vrchem v této oblas ti, jako jsou pří-
chytky nebo nenalakovaný kov.
●Nedovolte, aby svo rky startovacích
kabelů + a - přišly do kontaktu mezi sebou.
●Nekuřte, nepoužívejte zápalky, za-palovače cigaret nebo otevřený
oheň v blízkosti 12V akumulátoru.

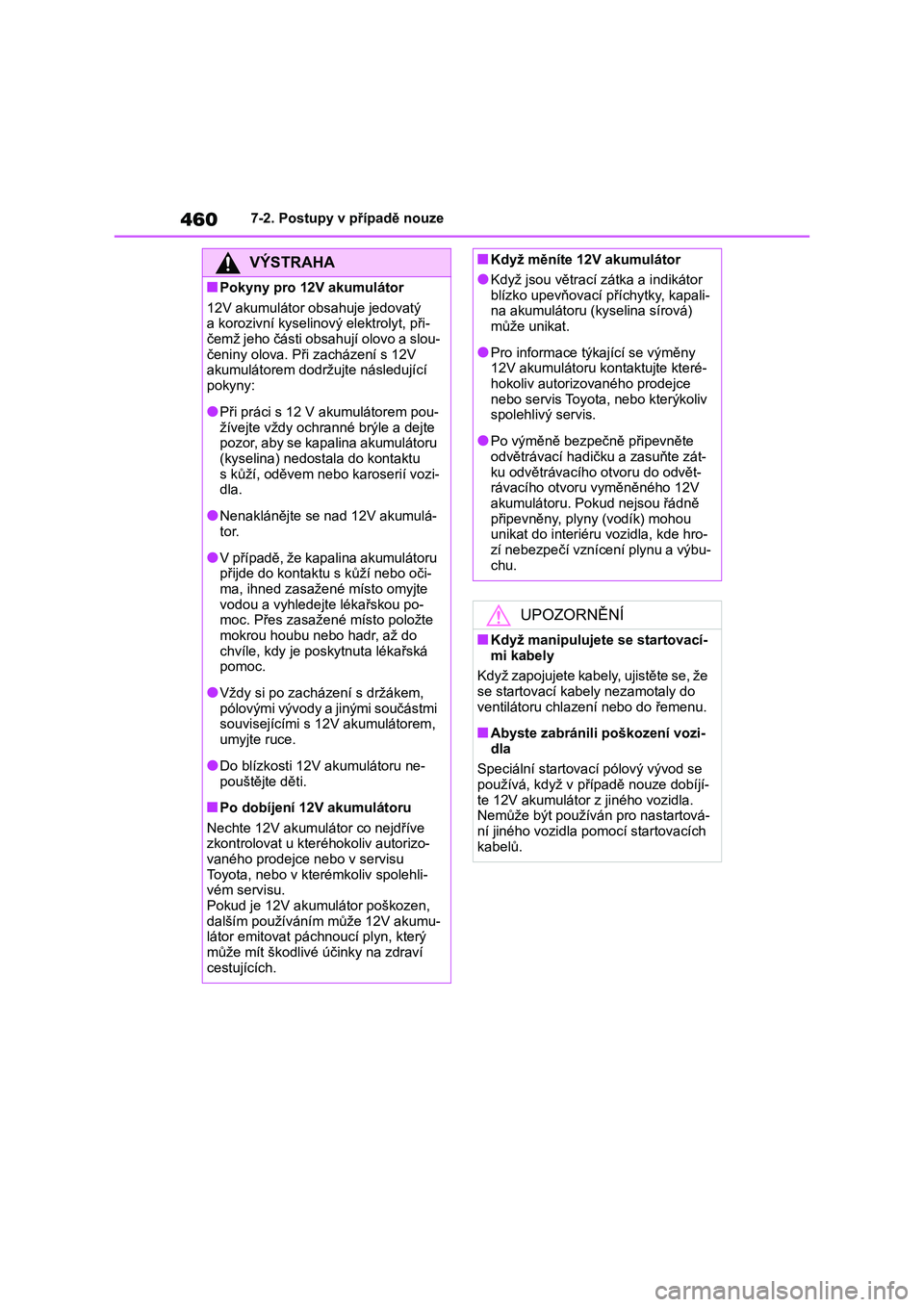

Page 462 of 600

4607-2. Postupy v případě nouze
VÝSTRAHA
■Pokyny pro 12V akumulátor
12V akumulátor obsahuje jedovatý
a korozivní kyselinov ý elektrolyt, při- čemž jeho části obsahují olovo a slou-
čeniny olova. Při zacházení s 12V
akumulátorem dodržu jte následující pokyny:
●Při práci s 12 V akumulátorem pou-
žívejte vždy ochran né brýle a dejte pozor, aby se kapalina akumulátoru
(kyselina) nedosta la do kontaktu
s kůží, oděvem nebo karoserií vozi- dla.
●Nenaklánějte se nad 12V akumulá-tor.
●V případě, že kapalina akumulátoru přijde do kontaktu s kůží nebo oči-
ma, ihned zasažené místo omyjte
vodou a vyhledejte lékařskou po- moc. Přes zasažené místo položte
mokrou houbu nebo hadr, až do
chvíle, kdy je po skytnuta lékařská pomoc.
●Vždy si po zacházení s držákem, pólovými vývody a jinými součástmi
souvisejícími s 12V akumulátorem,
umyjte ruce.
●Do blízkosti 12V akumulátoru ne-
pouštějte děti.
■Po dobíjení 12V akumulátoru
Nechte 12V akumulátor co nejdříve zkontrolovat u kteréhokoliv autorizo-
vaného prodejce nebo v servisu
Toyota, nebo v kterémkoliv spolehli- vém servisu.
Pokud je 12V akumulátor poškozen,
dalším používáním může 12V akumu- látor emitovat pác hnoucí plyn, který
může mít škodlivé účinky na zdraví
cestujících.
■Když měníte 12V akumulátor
●Když jsou větrací zátka a indikátor
blízko upevňovací p říchytky, kapali-
na akumulátoru ( kyselina sírová) může unikat.
●Pro informace týkající se výměny 12V akumulátoru k ontaktujte které-
hokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Po výměně bezpeč ně připevněte odvětrávací hadičku a zasuňte zát-
ku odvětrávacího otvoru do odvět-
rávacího otvoru vyměněného 12V akumulátoru. Pokud nejsou řádně
připevněny, plyny (vodík) mohou
unikat do interiéru vozidla, kde hro- zí nebezpečí vznícení plynu a výbu-
chu.
UPOZORNĚNÍ
■Když manipulujet e se startovací-
mi kabely
Když zapojujete kabely, ujistěte se, že
se startovací kabely nezamotaly do
ventilátoru chlazení nebo do řemenu.
■Abyste zabránili poškození vozi-
dla
Speciální startovací pólový vývod se
používá, když v případě nouze dobíjí-
te 12V akumulátor z jiného vozidla. Nemůže být používán pro nastartová-
ní jiného vozidla pom ocí startovacích
kabelů.

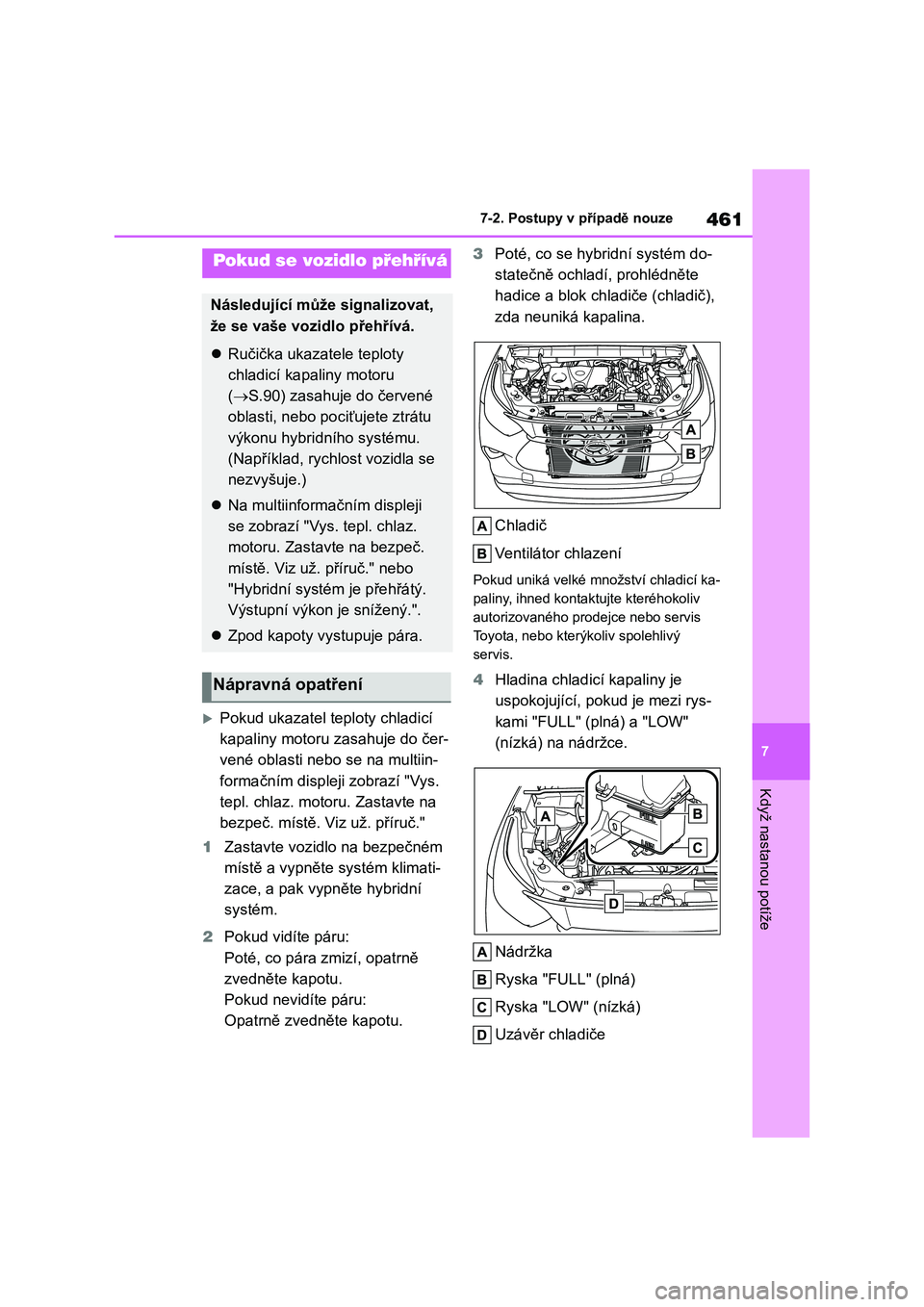

Page 463 of 600

461
7
7-2. Postupy v případě nouze
Když nastanou potíže
Pokud ukazatel t eploty chladicí
kapaliny motoru zasahuje do čer-
vené oblasti nebo se na multiin-
formačním displeji zobrazí "Vys.
tepl. chlaz. motoru. Zastavte na
bezpeč. místě. Viz už. příruč."
1 Zastavte vozidlo na bezpečném
místě a vypněte systém klimati-
zace, a pak vypněte hybridní
systém.
2 Pokud vidíte páru:
Poté, co pára zm izí, opatrně
zvedněte kapotu.
Pokud nevidíte páru:
Opatrně zvedn ěte kapotu.
3 Poté, co se hybridní systém do-
statečně ochladí, prohlédněte
hadice a blok chlad iče (chladič),
zda neuniká kapalina.
Chladič
Ventilátor chlazení
Pokud uniká velké množství chladicí ka-
paliny, ihned kontaktu jte kteréhokoliv
autorizovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehlivý
servis.
4 Hladina chladicí kapaliny je
uspokojující, pokud je mezi rys-
kami "FULL" (plná) a "LOW"
(nízká) na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Uzávěr chladiče
Pokud se vozidlo přehřívá
Následující může signalizovat,
že se vaše vozidlo přehřívá.
Ručička ukazatele teploty
chladicí kapaliny motoru
( S.90) zasahuje do červené
oblasti, nebo pociťujete ztrátu
výkonu hybridního systému.
(Například, rychlost vozidla se
nezvyšuje.)
Na multiinformačním displeji
se zobrazí "Vys. tepl. chlaz.
motoru. Zastavte na bezpeč.
místě. Viz už. příruč." nebo
"Hybridní systém je přehřátý.
Výstupní výkon je snížený.".
Zpod kapoty vystupuje pára.
Nápravná opatření

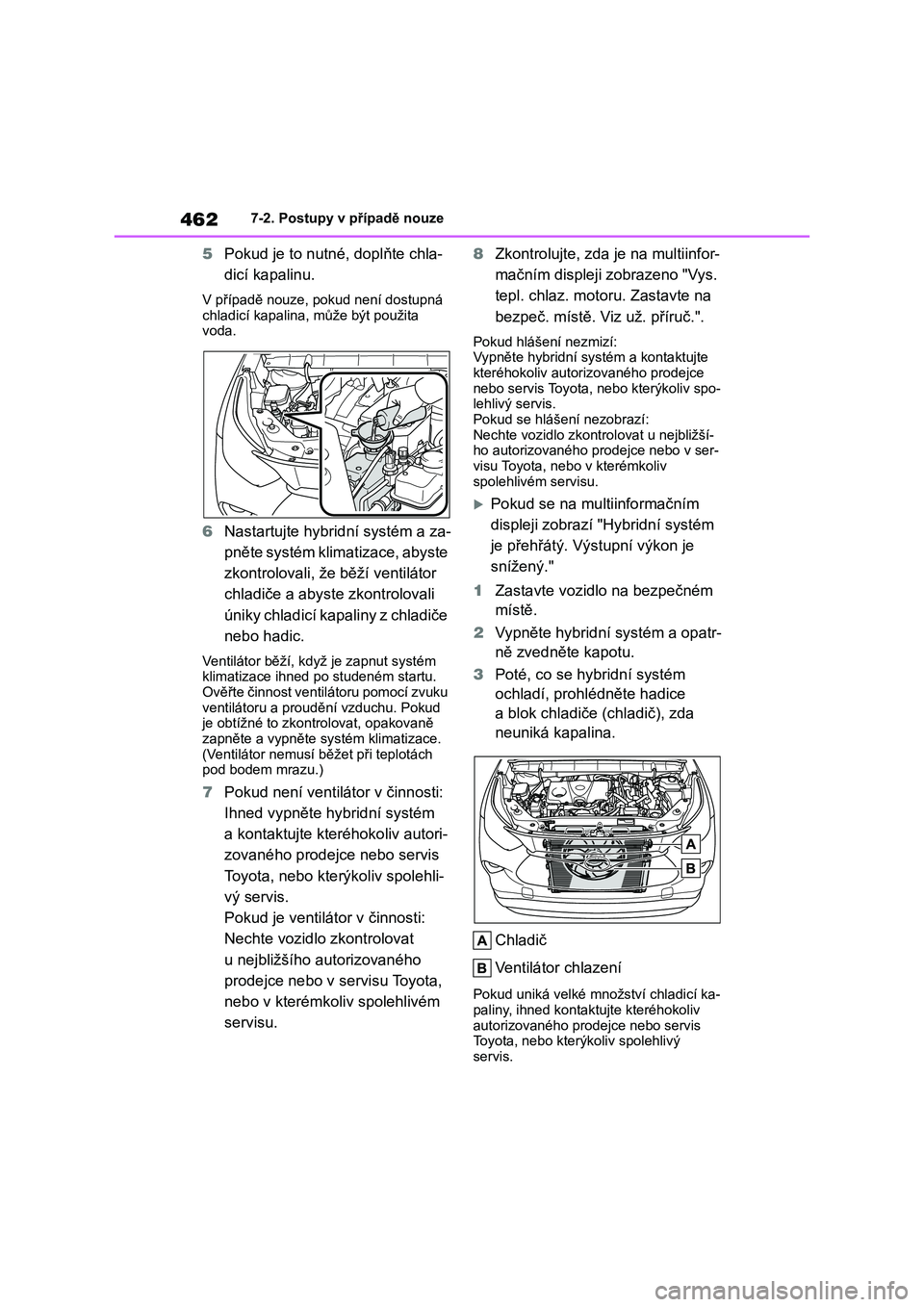

Page 464 of 600

4627-2. Postupy v případě nouze
5Pokud je to nutné, doplňte chla-
dicí kapalinu.
V případě nouze, pok ud není dostupná
chladicí kapalina, může být použita voda.
6 Nastartujte hybridní systém a za-
pněte systém klimatizace, abyste
zkontrolovali, že běží ventilátor
chladiče a abyste zkontrolovali
úniky chladicí kapaliny z chladiče
nebo hadic.
Ventilátor běží, kd yž je zapnut systém klimatizace ihned po studeném startu.
Ověřte činnost ventilátoru pomocí zvuku
ventilátoru a proudění vzduchu. Pokud je obtížné to zkontrolovat, opakovaně
zapněte a vypněte syst ém klimatizace.
(Ventilátor nemusí b ěžet při teplotách pod bodem mrazu.)
7 Pokud není ventilátor v činnosti:
Ihned vypněte hybridní systém
a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehli-
vý servis.
Pokud je ventilátor v činnosti:
Nechte vozidlo zkontrolovat
u nejbližšího autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémko liv spolehlivém
servisu.
8 Zkontrolujte, zda je na multiinfor-
mačním displeji zobrazeno "Vys.
tepl. chlaz. motoru. Zastavte na
bezpeč. místě. Viz už. příruč.".
Pokud hlášení nezmizí:
Vypněte hybridní syst ém a kontaktujte kteréhokoliv autor izovaného prodejce
nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis. Pokud se hláše ní nezobrazí:
Nechte vozidlo zkont rolovat u nejbližší-
ho autorizovaného prodejce nebo v ser- visu Toyota, ne bo v kterémkoliv
spolehlivém servisu.
Pokud se na multiinformačním
displeji zobrazí "Hybridní systém
je přehřátý. Výstupní výkon je
snížený."
1 Zastavte vozidlo na bezpečném
místě.
2 Vypněte hybridní systém a opatr-
ně zvedněte kapotu.
3 Poté, co se hybridní systém
ochladí, prohlédněte hadice
a blok chladiče (chladič), zda
neuniká kapalina.
Chladič
Ventilátor chlazení
Pokud uniká velké množství chladicí ka- paliny, ihned kontaktu jte kteréhokoliv
autorizovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehlivý servis.

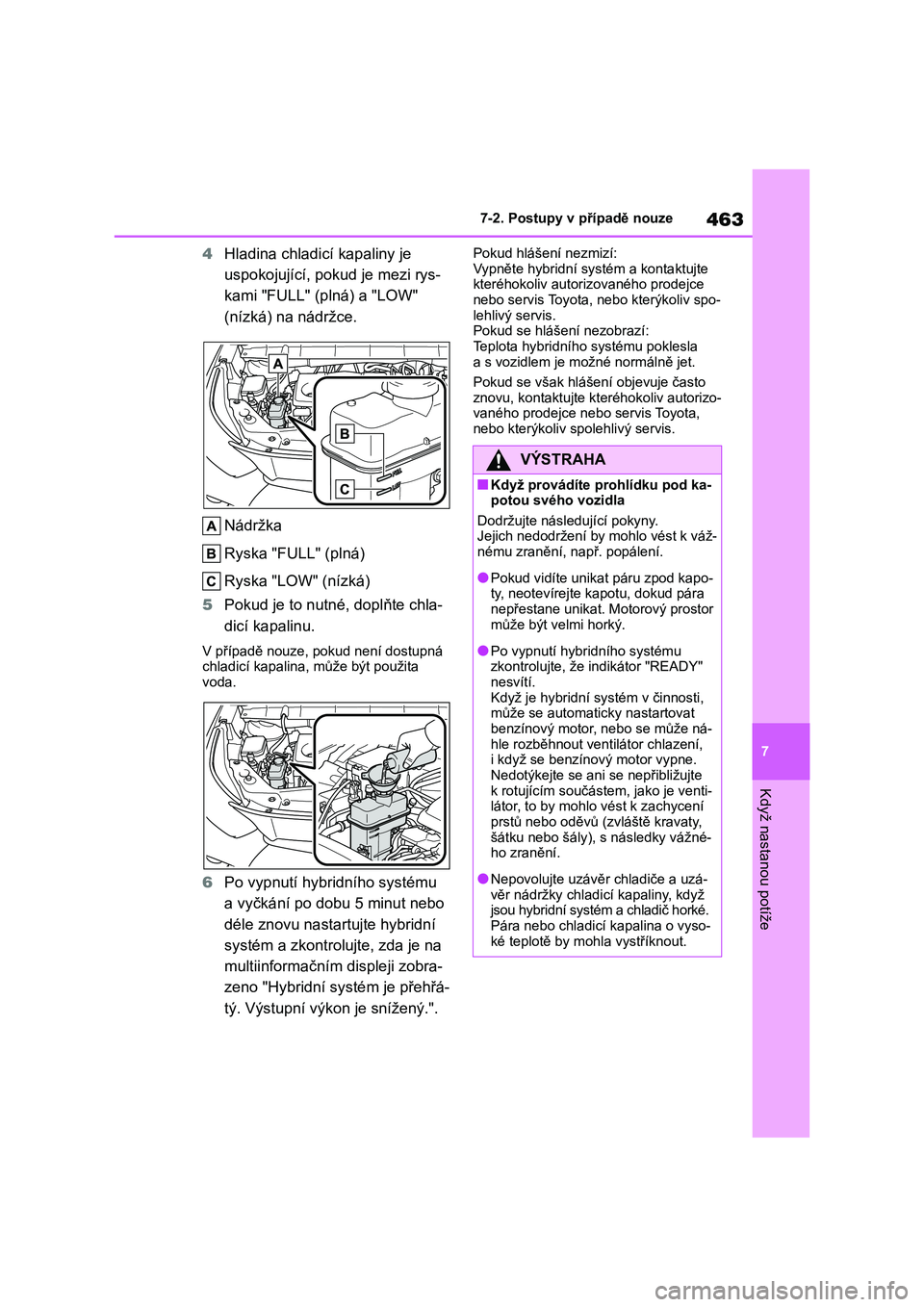

Page 465 of 600

463
7
7-2. Postupy v případě nouze
Když nastanou potíže
4 Hladina chladicí kapaliny je
uspokojující, pokud je mezi rys-
kami "FULL" (plná) a "LOW"
(nízká) na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
5 Pokud je to nutné, doplňte chla-
dicí kapalinu.
V případě nouze, pok ud není dostupná
chladicí kapalina, může být použita
voda.
6 Po vypnutí hybridního systému
a vyčkání po dobu 5 minut nebo
déle znovu nastartujte hybridní
systém a zkontrolujte, zda je na
multiinformačním displeji zobra-
zeno "Hybridní systém je přehřá-
tý. Výstupní výkon je snížený.".
Pokud hlášení nezmizí:
Vypněte hybridní syst ém a kontaktujte kteréhokoliv autor izovaného prodejce
nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis. Pokud se hláše ní nezobrazí:
Teplota hybridního systému poklesla
a s vozidlem je možné normálně jet.
Pokud se však hláš ení objevuje často
znovu, kontaktujte kt eréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
VÝSTRAHA
■Když provádíte prohlídku pod ka-
potou svého vozidla
Dodržujte následující pokyny. Jejich nedodržení by mohlo vést k váž-
nému zranění, např. popálení.
●Pokud vidíte unikat páru zpod kapo-
ty, neotevírejte ka potu, dokud pára
nepřestane unikat. Motorový prostor může být velmi horký.
●Po vypnutí hybridního systému zkontrolujte, že indikátor "READY"
nesvítí.
Když je hybridní syst ém v činnosti, může se automaticky nastartovat
benzínový motor, nebo se může ná-
hle rozběhnout vent ilátor chlazení, i když se benzínový motor vypne.
Nedotýkejte se ani se nepřibližujte
k rotujícím součás tem, jako je venti- látor, to by mohlo vést k zachycení
prstů nebo oděvů (zvláště kravaty,
šátku nebo šály), s následky vážné- ho zranění.
●Nepovolujte uzávěr chladiče a uzá- věr nádržky chladicí kapaliny, když
jsou hybridní systém a chladič horké.
Pára nebo chladicí kapalina o vyso- ké teplotě by mohla vystříknout.

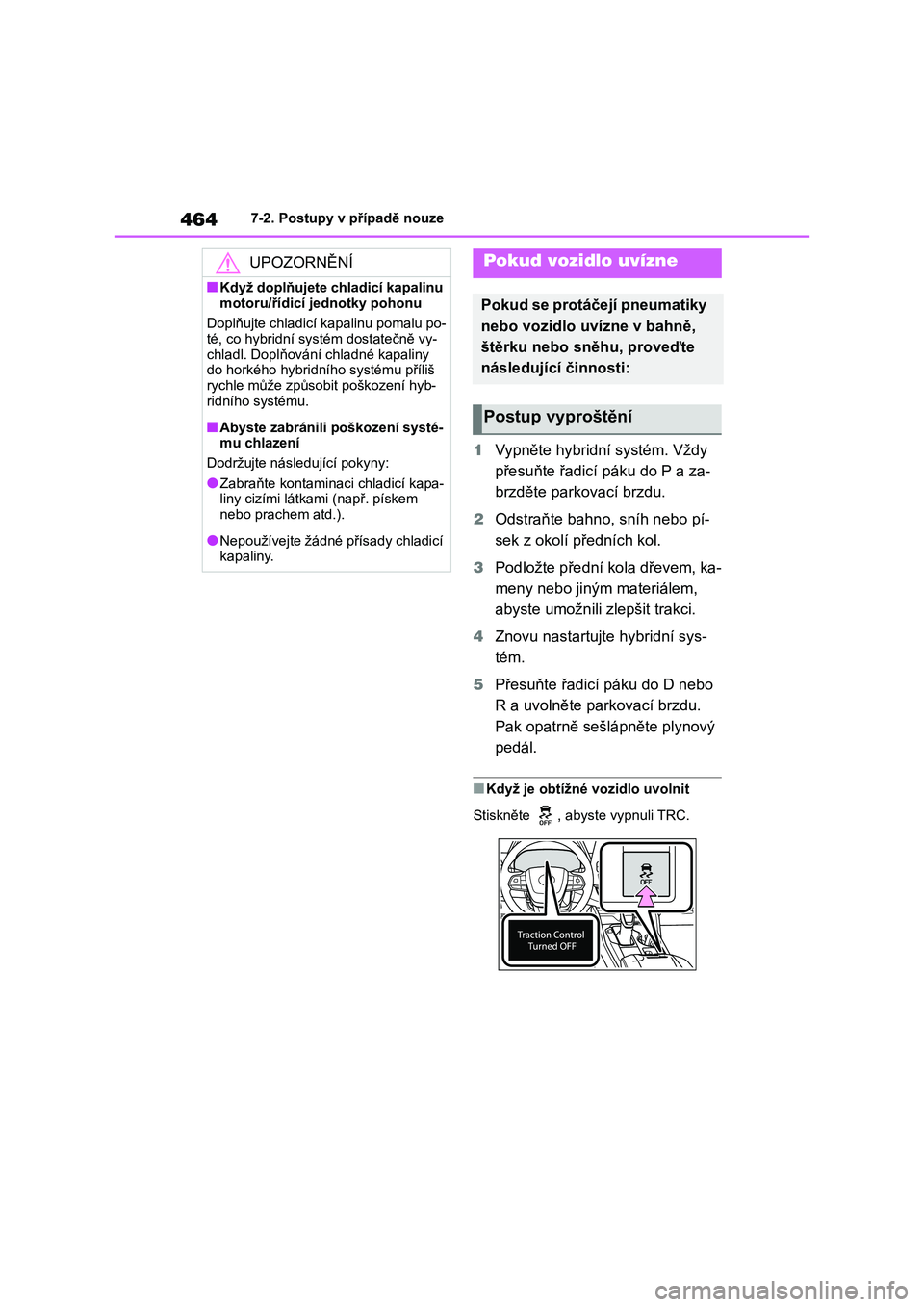

Page 466 of 600

4647-2. Postupy v případě nouze
1Vypněte hybridní systém. Vždy
přesuňte řadicí páku do P a za-
brzděte parkovací brzdu.
2 Odstraňte bahno, sníh nebo pí-
sek z okolí předních kol.
3 Podložte přední kola dřevem, ka-
meny nebo jiným materiálem,
abyste umožnili zl epšit trakci.
4 Znovu nastartujte hybridní sys-
tém.
5 Přesuňte řadicí páku do D nebo
R a uvolněte parkovací brzdu.
Pak opatrně sešlápněte plynový
pedál.
■Když je obtížné vozidlo uvolnit
Stiskněte , abyste vypnuli TRC.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
motoru/řídicí jednotky pohonu
Doplňujte chladicí kapalinu pomalu po- té, co hybridní syst ém dostatečně vy-
chladl. Doplňování chladné kapaliny
do horkého hybridní ho systému příliš rychle může způsobit poškození hyb-
ridního systému.
■Abyste zabránili poškození systé- mu chlazení
Dodržujte následující pokyny:
●Zabraňte kontaminaci chladicí kapa- liny cizími látkami (např. pískem
nebo prachem atd.).
●Nepoužívejte žádné přísady chladicí
kapaliny.
Pokud vozidlo uvízne
Pokud se protáčejí pneumatiky
nebo vozidlo uvízne v bahně,
štěrku nebo sněhu, proveďte
následující činnosti:
Postup vyproštění

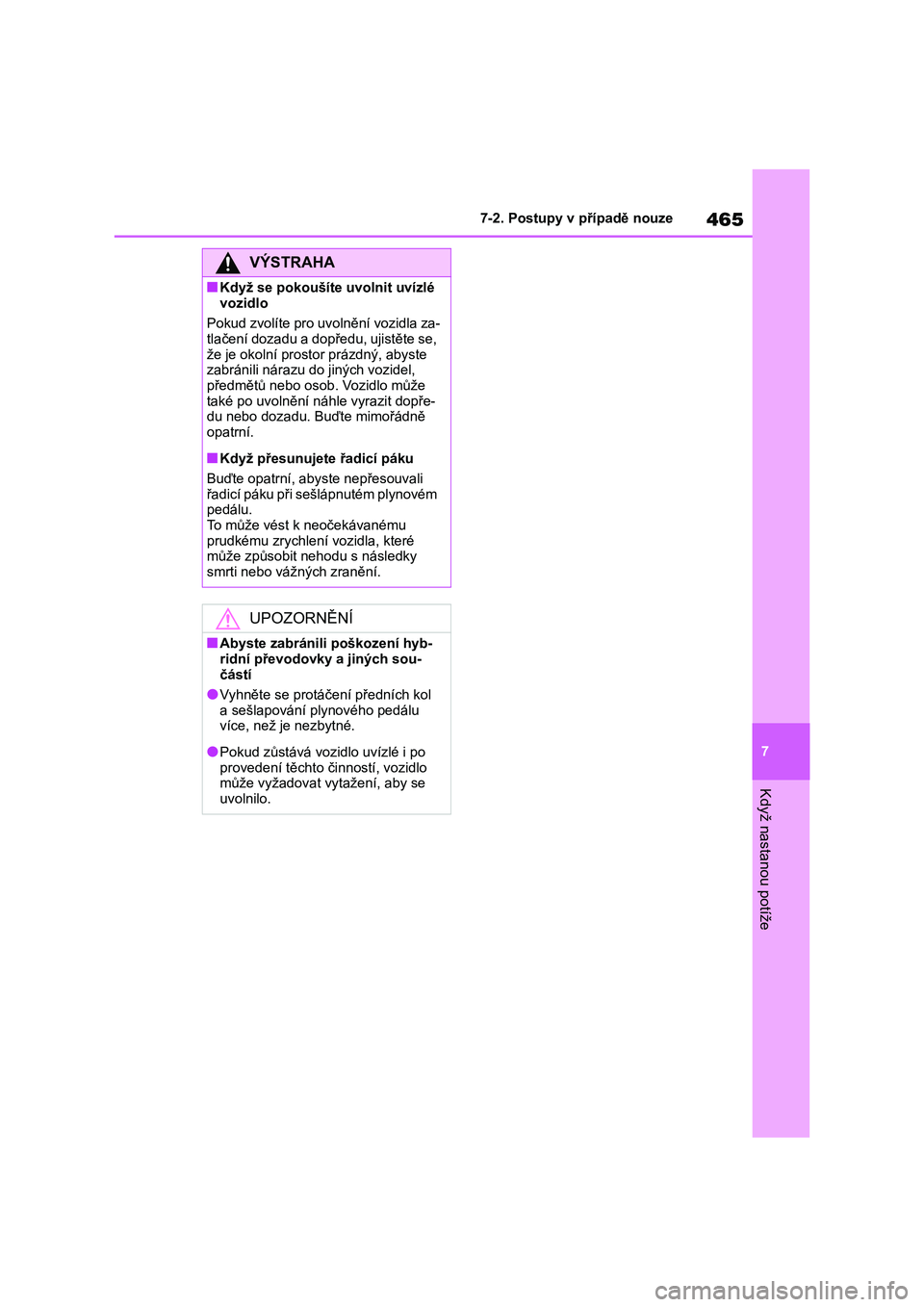

Page 467 of 600

465
7
7-2. Postupy v případě nouze
Když nastanou potíže
VÝSTRAHA
■Když se pokoušíte uvolnit uvízlé
vozidlo
Pokud zvolíte pro uvolnění vozidla za- tlačení dozadu a dopředu, ujistěte se,
že je okolní prostor prázdný, abyste
zabránili nárazu do jiných vozidel, předmětů nebo osob . Vozidlo může
také po uvolnění náhle vyrazit dopře-
du nebo dozadu. B uďte mimořádně
opatrní.
■Když přesunujete řadicí páku
Buďte opatrní, abyste nepřesouvali řadicí páku při sešlápnutém plynovém
pedálu.
To může vést k neočekávanému prudkému zrychlení vozidla, které
může způsobit nehodu s následky
smrti nebo vážných zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození hyb-
ridní převodovky a jiných sou- částí
●Vyhněte se protáčen í předních kol
a sešlapování plynového pedálu
více, než je nezbytné.
●Pokud zůstává vozidlo uvízlé i po
provedení těchto či nností, vozidlo může vyžadovat vytažení, aby se
uvolnilo.
Page 468 of 600

4667-2. Postupy v případě nouze
Page 469 of 600

8
467
8

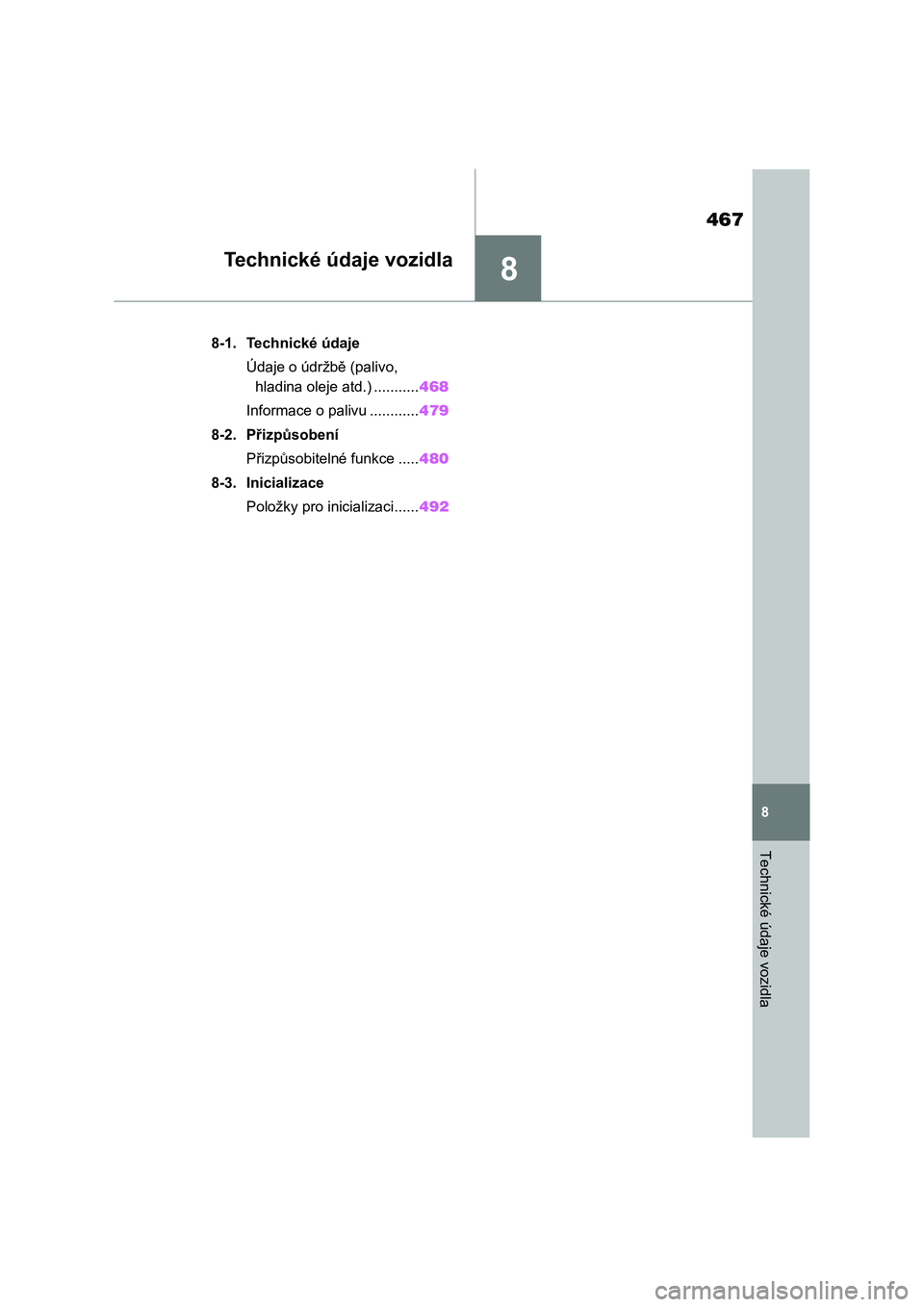

Technické údaje vozidla
Technické údaje vozidla
.8-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje atd.) ...........468
Informace o palivu ............479
8-2. Přizpůsobení
Přizpůsobitelné funkce .....480
8-3. Inicializace
Položky pro inicializaci......492
Page 470 of 600

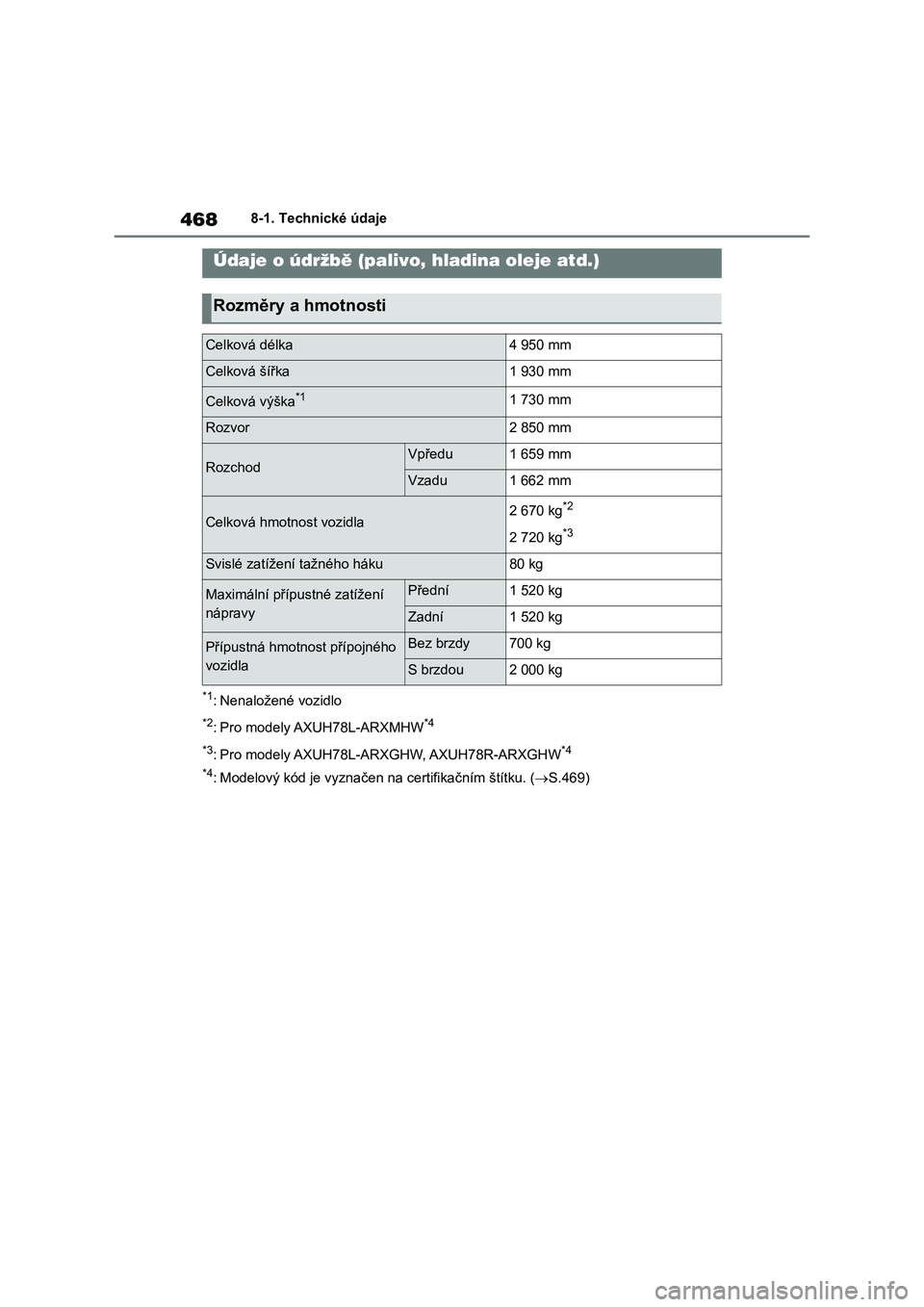

4688-1. Technické údaje
8-1.Technické údaje
*1: Nenaložené vozidlo
*2: Pro modely AXUH78L-ARXMHW*4
*3
: Pro modely AXUH78L-ARXGHW, AXUH78R-ARXGHW*4
*4
: Modelový kód je vyznačen na certifikačním štítku. (S.469)
Údaje o údržbě (palivo, hladina oleje atd.)
Rozměry a hmotnosti
Celková délka4 950 mm
Celková šířka1 930 mm
Celková výška*11 730 mm
Rozvor2 850 mm
RozchodVpředu1 659 mm
Vzadu1 662 mm
Celková hmotnost vozidla2 670 kg*2
2 720 kg*3
Svislé zatížení tažného háku80 kg
Maximální přípustné zatížení
nápravyPřední1 520 kg
Zadní1 520 kg
Přípustná hmotnost přípojného
vozidlaBez brzdy700 kg
S brzdou2 000 kg
