TOYOTA HIGHLANDER HYBRID 2017 Manuel du propriétaire (in French)

991-3. Système antivol
1
Pour la sécurité
HIGHLANDER_HV_D_OM0E018D

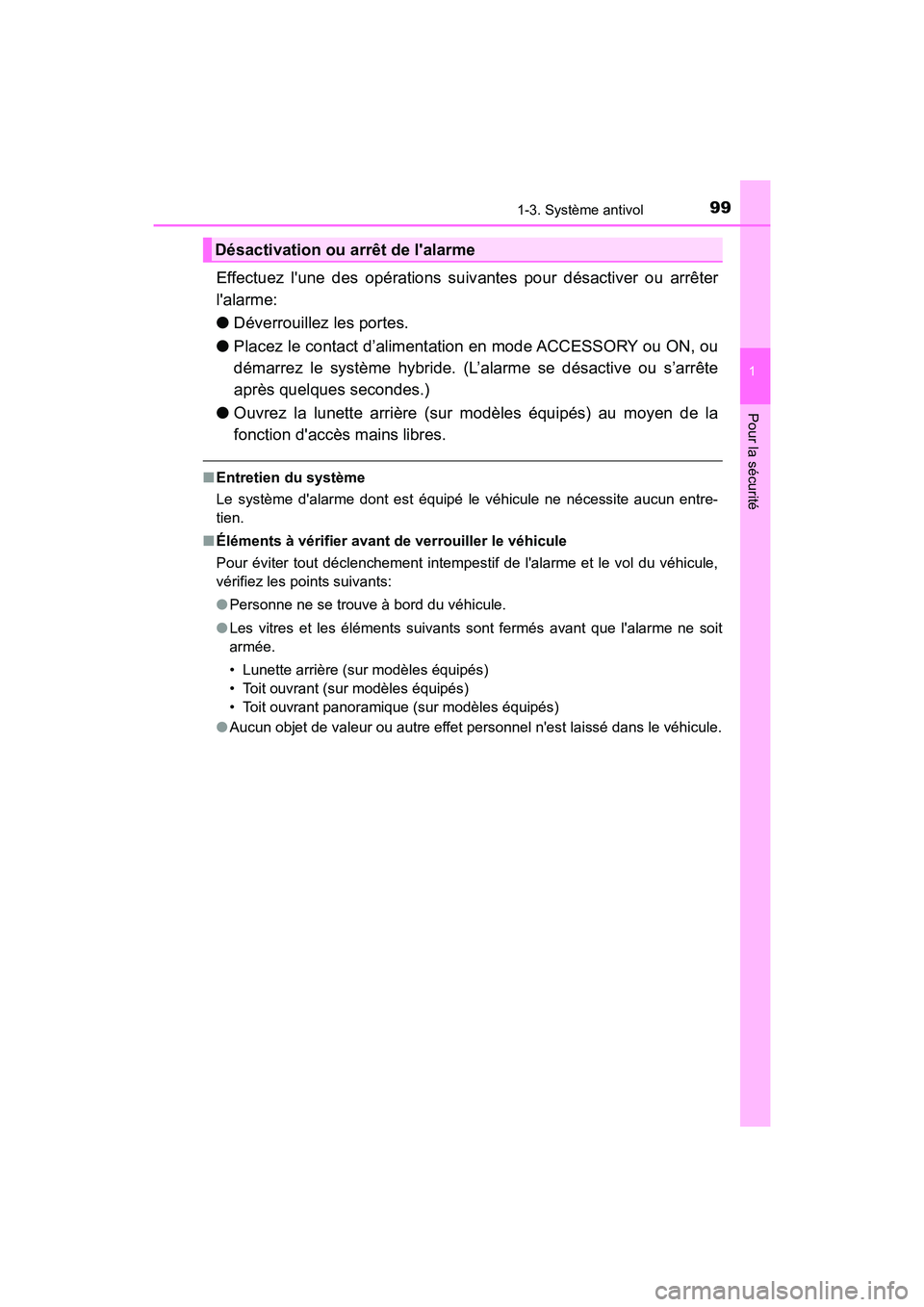

Effectuez l'une des opérations suivantes pour désactiver ou arrêter
l'alarme:
● Déverrouillez les portes.
● Placez le contact d’alimentation en mode ACCESSORY ou ON, ou
démarrez le système hybride. (L’a larme se désactive ou s’arrête
après quelques secondes.)
● Ouvrez la lunette arrière (sur modèles équipés) au moyen de la
fonction d'accès mains libres.
■Entretien du système
Le système d'alarme dont est équipé le véhicule ne nécessite aucun entre-
tien.
■ Éléments à vérifier avant de verrouiller le véhicule
Pour éviter tout déclenchement intempestif de l'alarme et le vol du véhicule,
vérifiez les points suivants:
● Personne ne se trouve à bord du véhicule.
● Les vitres et les éléments suivants sont fermés avant que l'alarme ne soit
armée.
• Lunette arrière (sur modèles équipés)
• Toit ouvrant (sur modèles équipés)
• Toit ouvrant panoramique (sur modèles équipés)
● Aucun objet de valeur ou autre effet personnel n'est laissé dans le véhicule.
Désactivation ou arrêt de l'alarme

1001-3. Système antivol
HIGHLANDER_HV_D_OM0E018D■

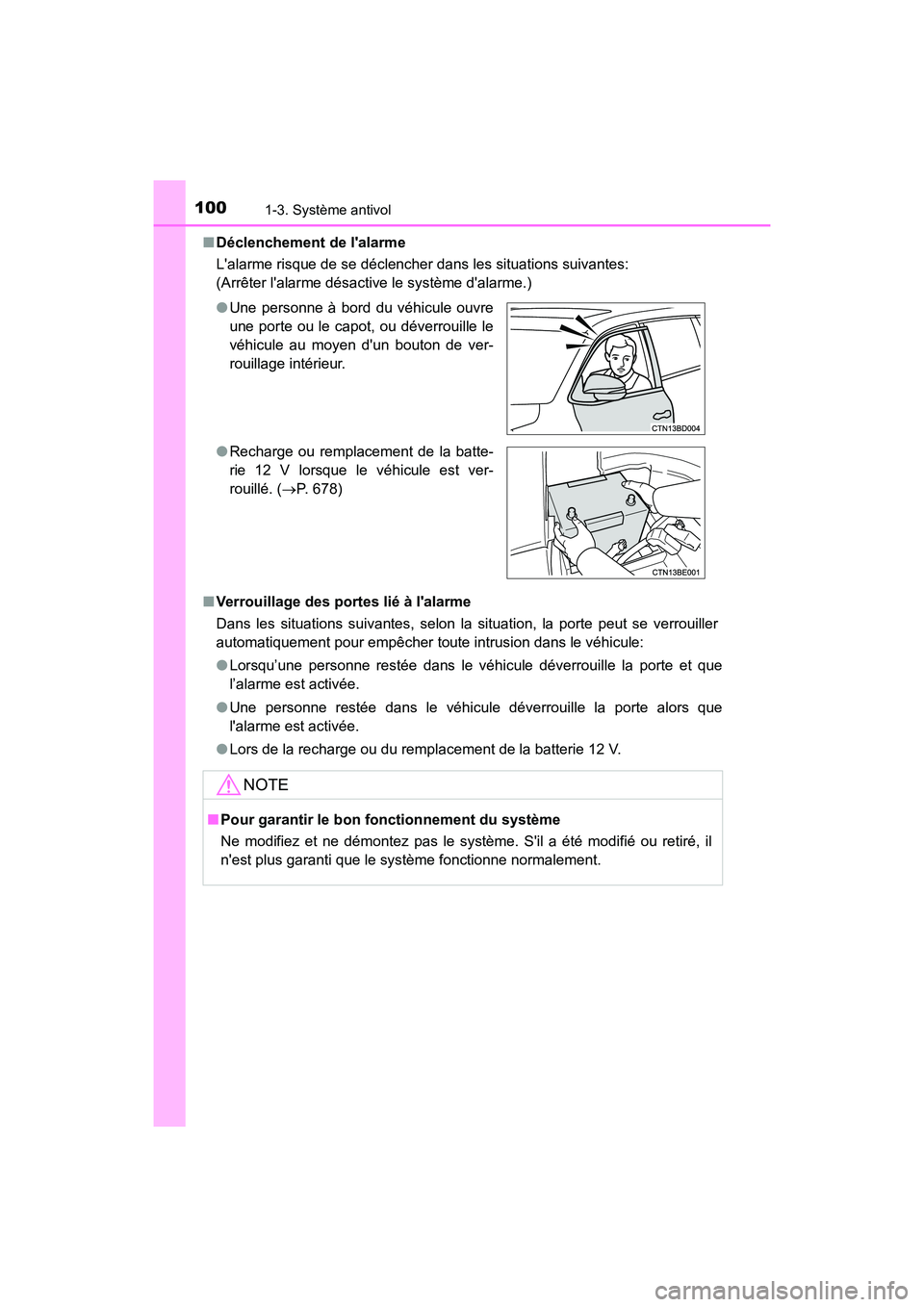

Déclenchement de l'alarme
L'alarme risque de se déclencher dans les situations suivantes:
(Arrêter l'alarme désactive le système d'alarme.)
■ Verrouillage des portes lié à l'alarme
Dans les situations suivantes, selon la situation, la porte peut se verrouiller
automatiquement pour empêcher toute intrusion dans le véhicule:
●Lorsqu’une personne restée dans le véhicule déverrouille la porte et que
l’alarme est activée.
● Une personne restée dans le véhicule déverrouille la porte alors que
l'alarme est activée.
● Lors de la recharge ou du remplacement de la batterie 12 V.
●
Une personne à bord du véhicule ouvre
une porte ou le capot, ou déverrouille le
véhicule au moyen d'un bouton de ver-
rouillage intérieur.
● Recharge ou remplacement de la batte-
rie 12 V lorsque le véhicule est ver-
rouillé. ( P. 678)
NOTE
■Pour garantir le bon f onctionnement du système
Ne modifiez et ne démontez pas le système. S'il a été modifié ou retiré, il
n'est plus garanti que le système fonctionne normalement.

101

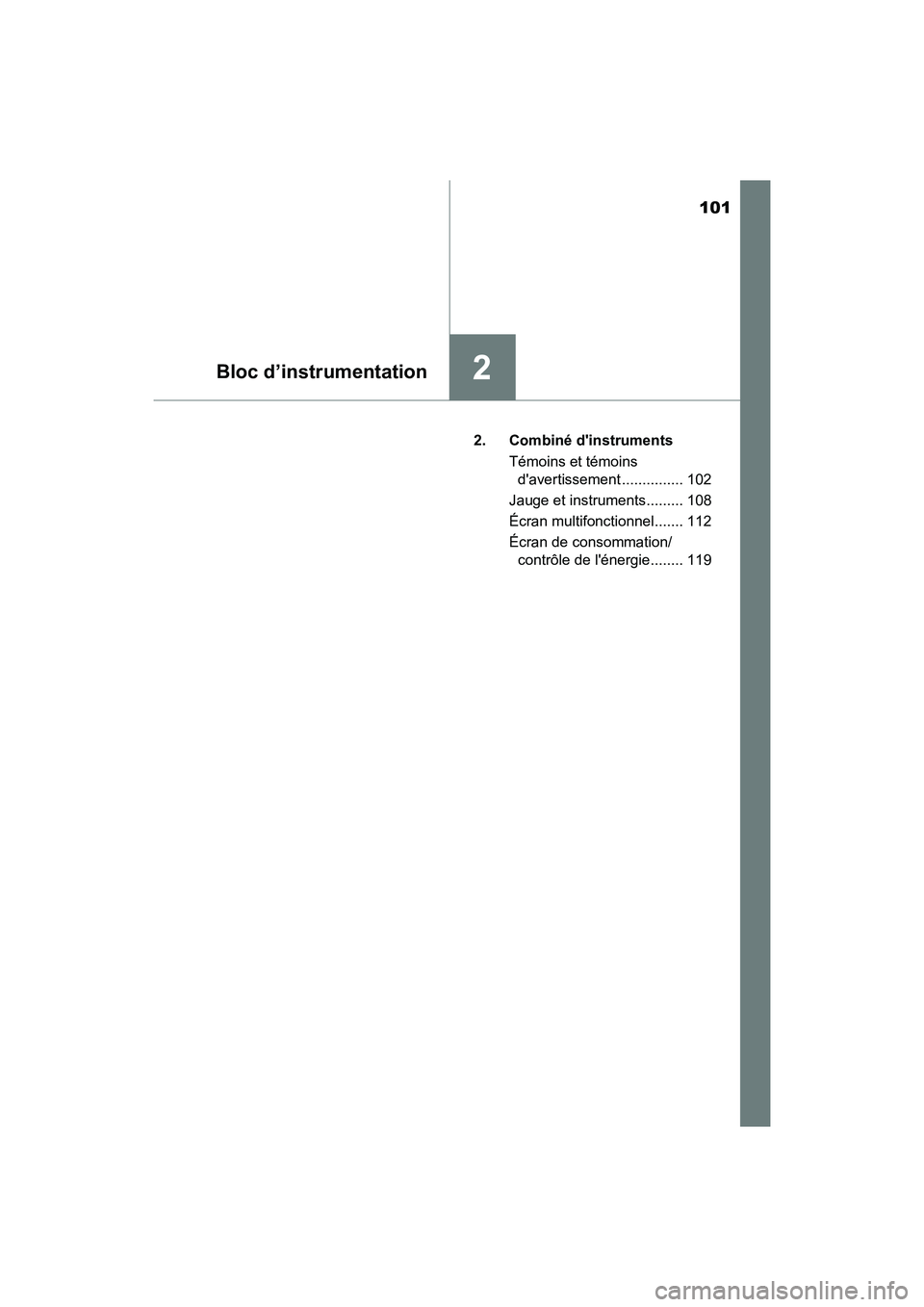

Bloc d’instrumentation2
HIGHLANDER_HV_D_OM0E018D2. Combiné d'instruments
Témoins et témoins d'avertissement ............... 102
Jauge et instruments......... 108
Écran multifonctionnel....... 112
Écran de consommation/ contrôle de l'énergie........ 119

102
HIGHLANDER_HV_D_OM0E018D
2. Combiné d'instruments

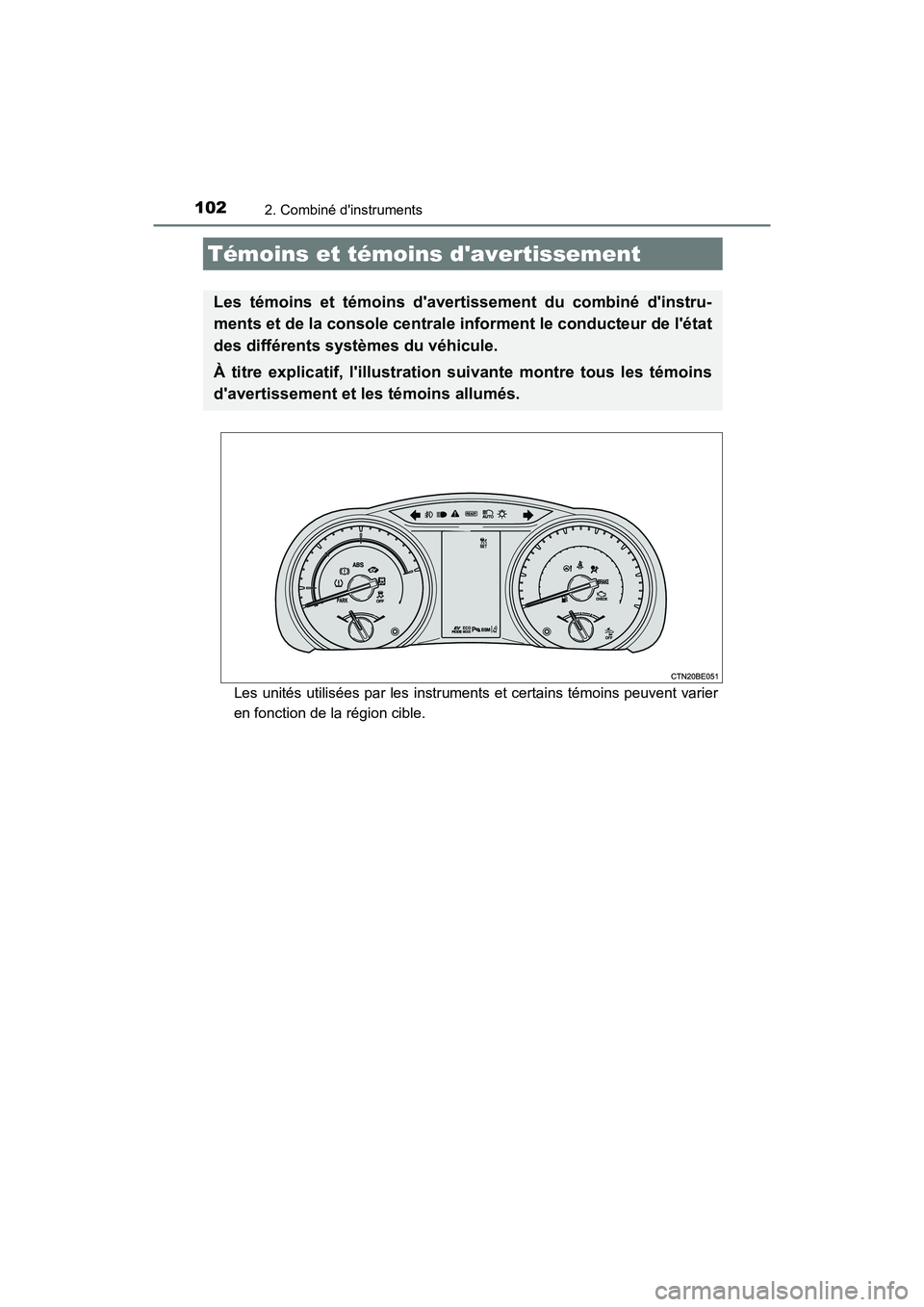

Les unités utilisées par les instruments et certains témoins peuvent varier
en fonction de la région cible.
Témoins et témoins d'avertissement
Les témoins et témoins d'avertissement du combiné d'instru-
ments et de la console centrale informent le conducteur de l'état
des différents systèmes du véhicule.
À titre explicatif, l'illustration su ivante montre tous les témoins
d'avertissement et les témoins allumés.

1032. Combiné d'instruments
2
Bloc d’instrumentation
HIGHLANDER_HV_D_OM0E018D

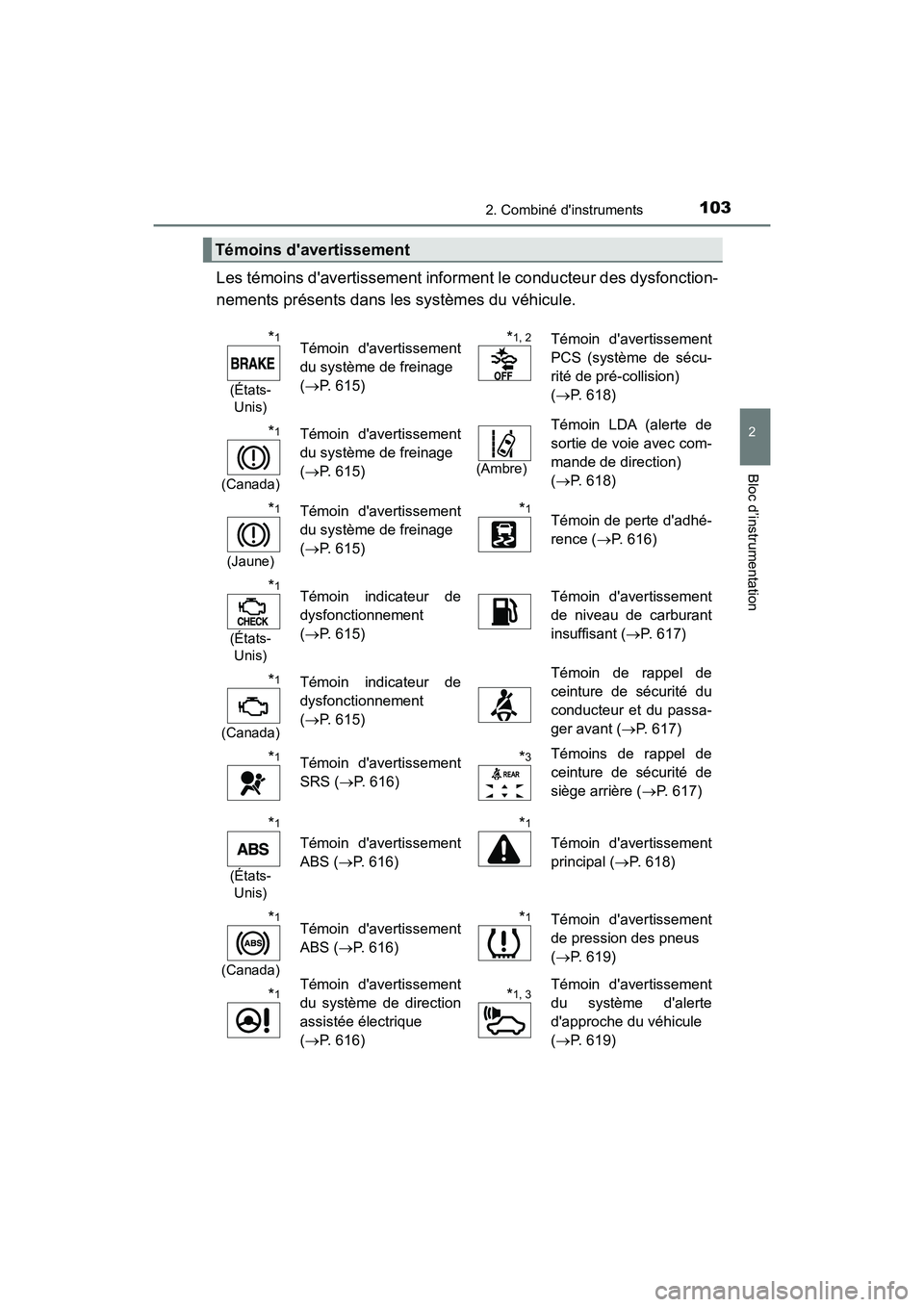

Les témoins d'avertissement informent le conducteur des dysfonction-
nements présents dans les systèmes du véhicule.
Témoins d'avertissement
*1
(États-
Unis)
Témoin d'avertissement
du système de freinage
( P. 615)*1, 2Témoin d'avertissement
PCS (système de sécu-
rité de pré-collision)
(P. 618)
*1
(Canada)
Témoin d'avertissement
du système de freinage
(P. 615)
(Ambre)
Témoin LDA (alerte de
sortie de voie avec com-
mande de direction)
(P. 618)
*1
(Jaune)
Témoin d'avertissement
du système de freinage
(P. 615)*1Témoin de perte d'adhé-
rence ( P. 616)
*1
(États-
Unis)
Témoin indicateur de
dysfonctionnement
( P. 615)Témoin d'avertissement
de niveau de carburant
insuffisant ( P. 617)
*1
(Canada)
Témoin indicateur de
dysfonctionnement
(P. 615)Témoin de rappel de
ceinture de sécurité du
conducteur et du passa-
ger avant ( P. 617)
*1Témoin d'avertissement
SRS (P. 616)*3Témoins de rappel de
ceinture de sécurité de
siège arrière ( P. 617)
*1
(États-
Unis)
Témoin d'avertissement
ABS ( P. 616)
*1
Témoin d'avertissement
principal ( P. 618)
*1
(Canada)
Témoin d'avertissement
ABS (P. 616)*1Témoin d'avertissement
de pression des pneus
(P. 619)
*1Témoin d'avertissement
du système de direction
assistée électrique
(P. 616)*1, 3Témoin d'avertissement
du système d'alerte
d'approche du véhicule
(P. 619)

1042. Combiné d'instruments
HIGHLANDER_HV_D_OM0E018D

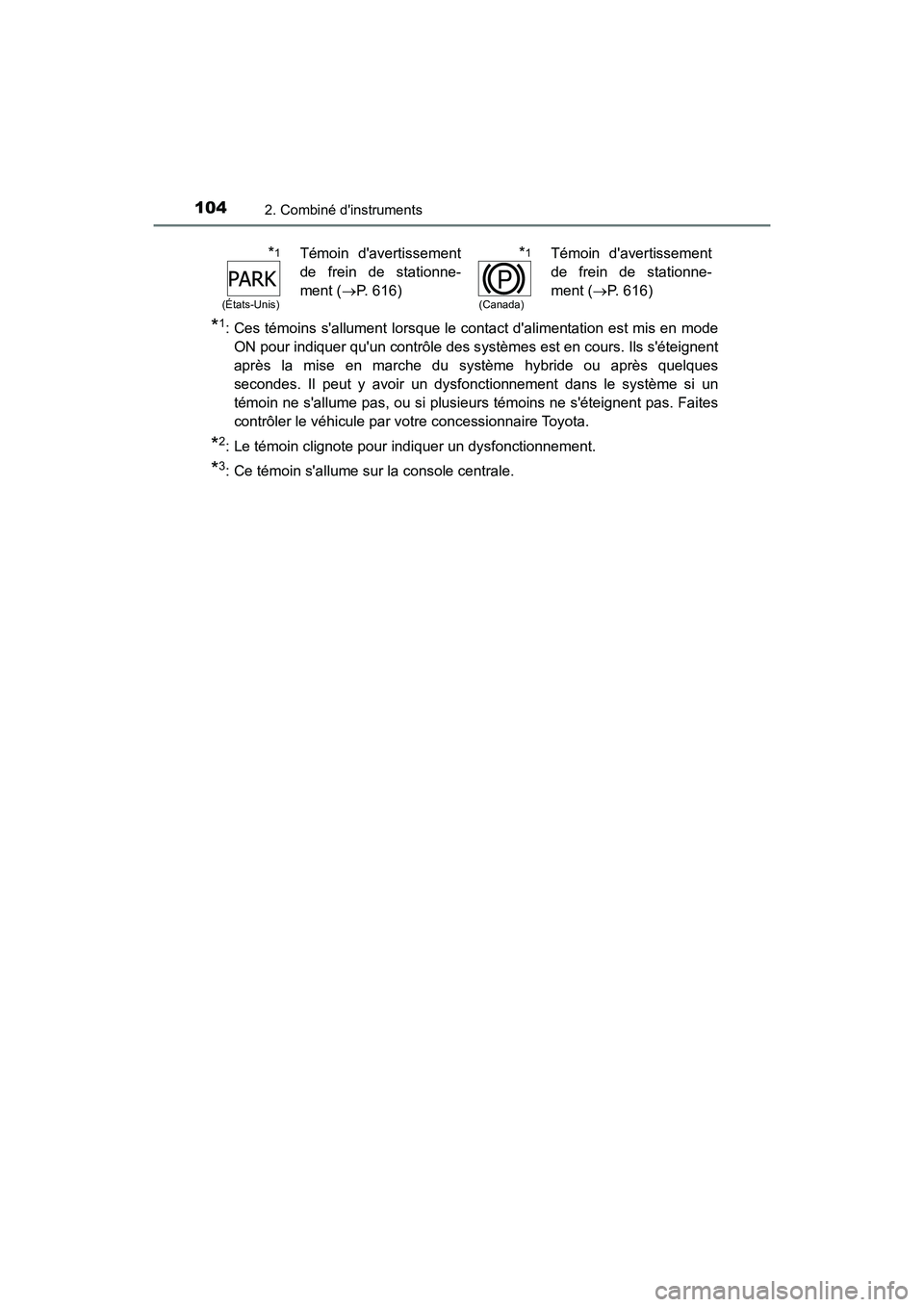

*1: Ces témoins s'allument lorsque le contact d'alimentation est mis en modeON pour indiquer qu'un contrôle des s ystèmes est en cours. Ils s'éteignent
après la mise en marche du système hybride ou après quelques
secondes. Il peut y avoir un dysfonctionnement dans le système si un
témoin ne s'allume pas, ou si plusieurs témoins ne s'éteignent pas. Faites
contrôler le véhicule par votre concessionnaire Toyota.
*2: Le témoin clignote pour indiquer un dysfonctionnement.
*3: Ce témoin s'allume sur la console centrale.
*1
(États-Unis)
Témoin d'avertissement
de frein de stationne-
ment ( P. 616)*1
(Canada)
Témoin d'avertissement
de frein de stationne-
ment (P. 616)

1052. Combiné d'instruments
2
Bloc d’instrumentation
HIGHLANDER_HV_D_OM0E018D

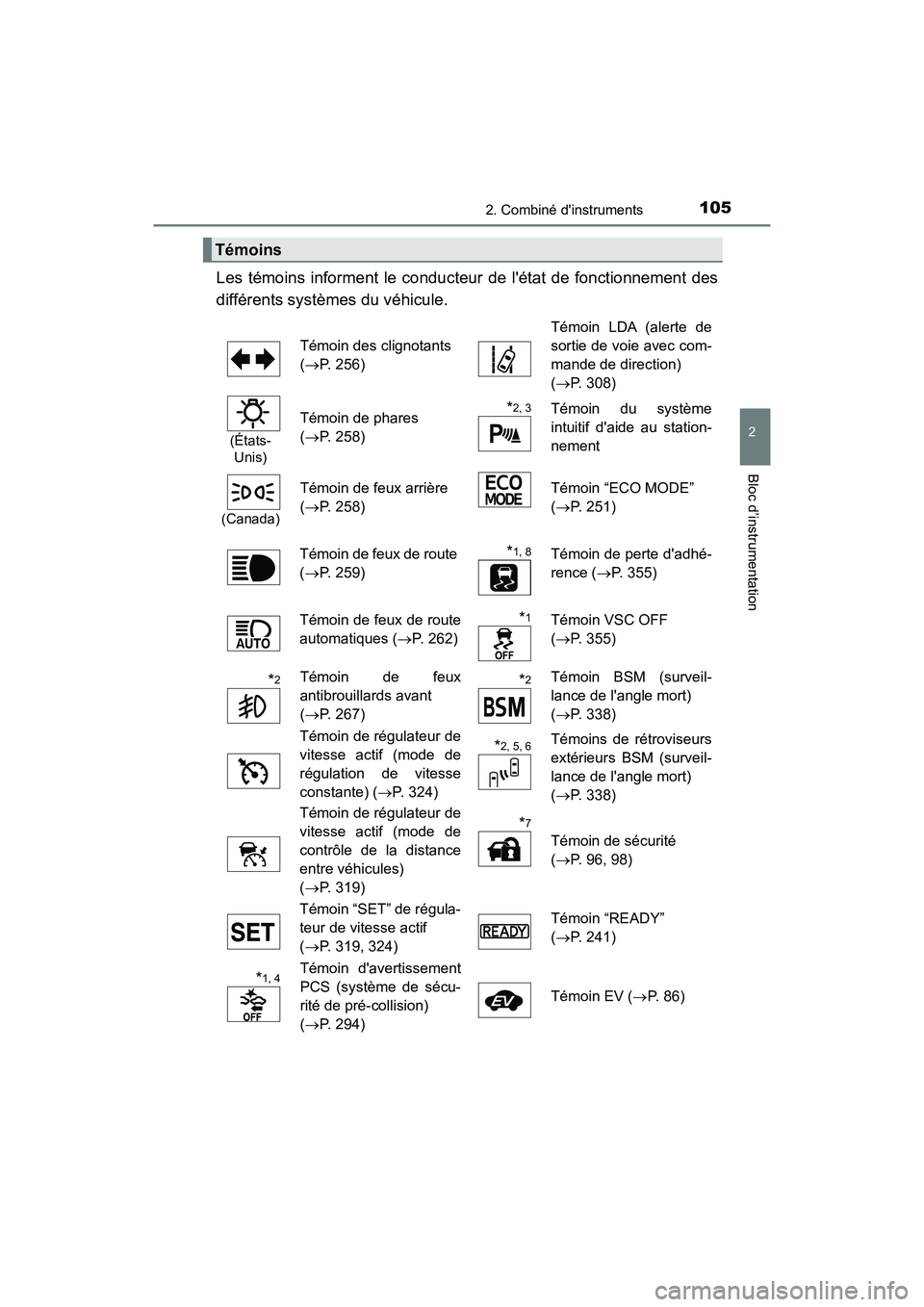

Les témoins informent le conducteur de l'état de fonctionnement des
différents systèmes du véhicule.
Témoins
Témoin des clignotants
(P. 256) Témoin LDA (alerte de
sortie de voie avec com-
mande de direction)
(
P. 308)
(États-
Unis)
Témoin de phares
( P. 258)*2, 3 Témoin du système
intuitif d'aide au station-
nement
(Canada)
Témoin de feux arrière
(P. 258) Témoin “ECO MODE”
(
P. 251)
Témoin de feux de route
( P. 259)
*1, 8 Témoin de perte d'adhé-
rence ( P. 355)
Témoin de feux de route
automatiques ( P. 262)
*1Témoin VSC OFF
(P. 355)
*2Témoin de feux
antibrouillards avant
(P. 267)*2Témoin BSM (surveil-
lance de l'angle mort)
(P. 338)
Témoin de régulateur de
vitesse actif (mode de
régulation de vitesse
constante) ( P. 324)
*2, 5, 6Témoins de rétroviseurs
extérieurs BSM (surveil-
lance de l'angle mort)
(P. 338)
Témoin de régulateur de
vitesse actif (mode de
contrôle de la distance
entre véhicules)
( P. 319)
*7
Témoin de sécurité
(P. 96, 98)
Témoin “SET” de régula-
teur de vitesse actif
( P. 319, 324) Témoin “READY”
(
P. 241)
*1, 4Témoin d'avertissement
PCS (système de sécu-
rité de pré-collision)
(P. 294) Témoin EV (
P. 86)

1062. Combiné d'instruments
HIGHLANDER_HV_D_OM0E018D
*1: Ces témoins s'allument lorsque le contact d'alimentation est mis en modeON pour indiquer qu'un contrôle des s ystèmes est en cours. Ils s'éteignent
après la mise en marche du système hybride ou après quelques
secondes. Il peut y avoir un dysfonctionnement dans le système si un
témoin ne s'allume pas, ou si plusieurs témoins ne s'éteignent pas. Faites
contrôler le véhicule par votre concessionnaire Toyota.
*2: Sur modèles équipés
*3: Reportez-vous au “SYSTÈME DE NAVIGATION ET DE MULTIMÉDIA MANUEL DU PROPRIÉTAIRE”.
*4: Le témoin s'allume lorsque le système est désactivé.
*5: Pour confirmer le fonctionnement, les témoins de rétroviseurs extérieurs
BSM s'allument dans les situations suivantes:
• Lorsque la fonction BSM est activée sur de l'écran multifonctionnel, le contact d'alimentation est mis en mode ON.
• Lorsque le contact d'alimentation est en mode ON, la fonction BSM est
activée sur de l'écran multifonctionnel.
Si le système fonctionne correctement, les témoins de rétroviseurs exté-
rieurs BSM s'éteignent après un délai de quelques secondes.
Si les témoins de rétroviseurs extérieurs BSM ne s'allument pas ou ne
s'éteignent pas, cela peut indiquer la présence d'un dysfonctionnement
dans le système.
Si cela se produit, faites contrôler le véhicule par votre concessionnaire
Toyota.
*6: Ce témoin s'allume sur les rétroviseurs extérieurs.
*7: Ce témoin s'allume sur la console centrale.
*8: Le témoin clignote pour indiquer que le système est actif. Témoin du mode de
conduite EV (
P. 247)
*1, 7
(Canada)
Témoin “AIR
BAG ON/OFF”
(P. 57)
*1, 7
(États-Unis)
Témoin “AIR
BAG ON/OFF”
(P. 57)

1072. Combiné d'instruments
2
Bloc d’instrumentation
HIGHLANDER_HV_D_OM0E018D

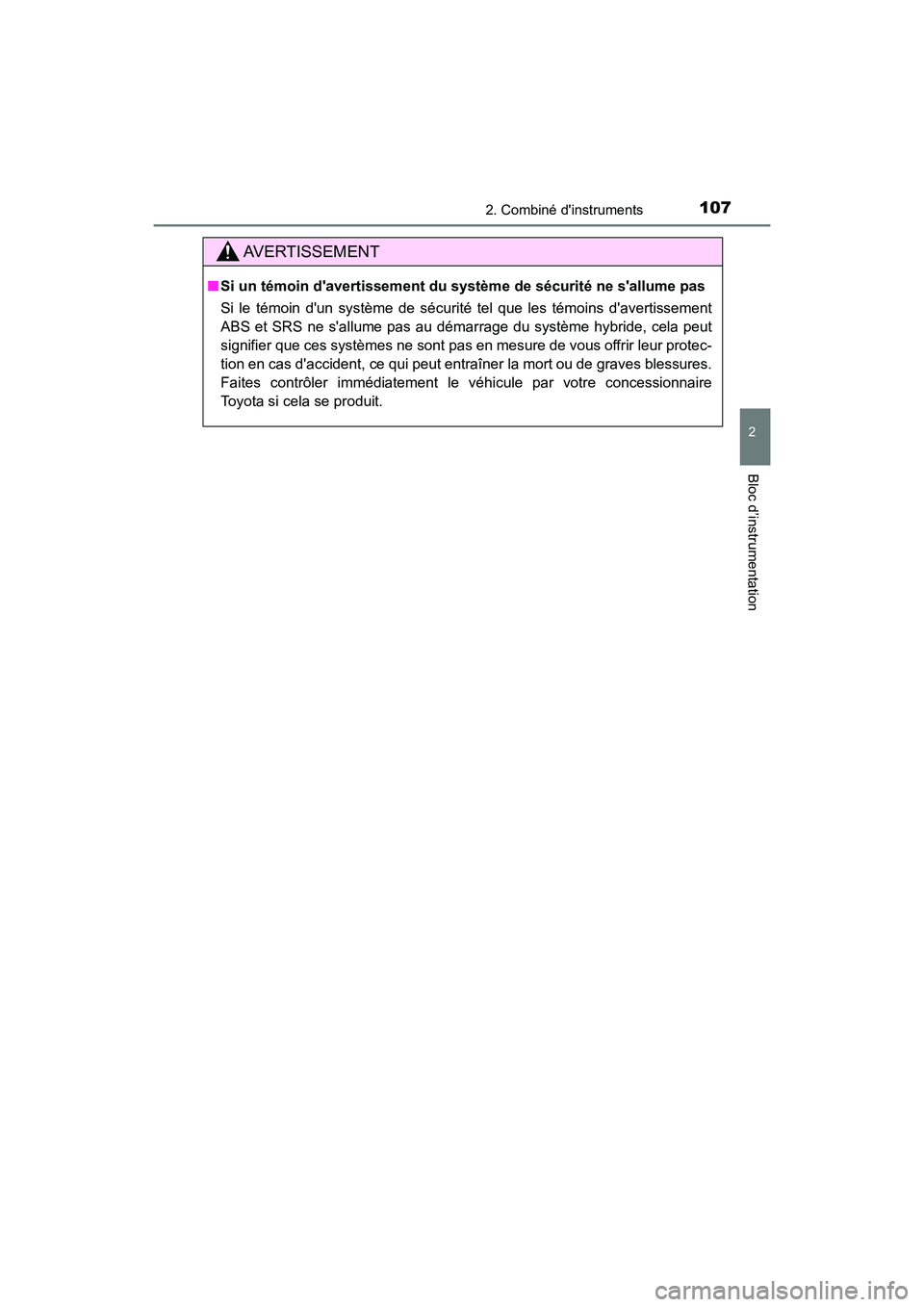

AVERTISSEMENT
■Si un témoin d'avertissement du syst ème de sécurité ne s'allume pas
Si le témoin d'un système de sécurité tel que les témoins d'avertissement
ABS et SRS ne s'allume pas au démar rage du système hybride, cela peut
signifier que ces systèmes ne sont pas en mesure de vous offrir leur protec-
tion en cas d'accident, ce qui peut entraîner la mort ou de graves blessures.
Faites contrôler immédiatement le véhicule par votre concessionnaire
Toyota si cela se produit.

1082. Combiné d'instruments
HIGHLANDER_HV_D_OM0E018D

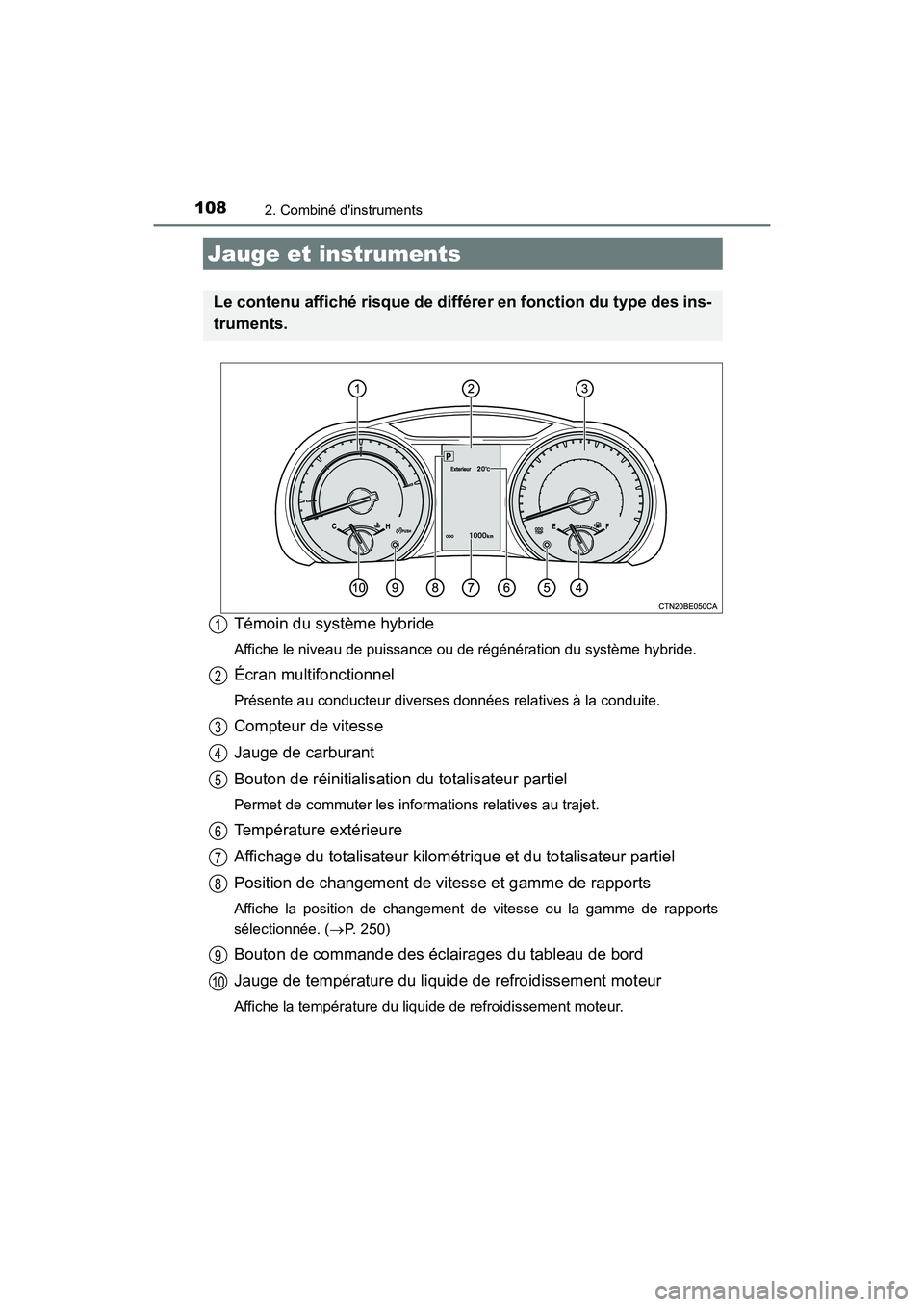

Témoin du système hybride
Affiche le niveau de puissance ou de régénération du système h\
ybride.
Écran multifonctionnel
Présente au conducteur diverses données relatives à la conduite.
Compteur de vitesse
Jauge de carburant
Bouton de réinitialisation du totalisateur partiel
Permet de commuter les informations relatives au trajet.
Température extérieure
Affichage du totalisateur kilométrique et du totalisateur partiel
Position de changement de vitesse et gamme de rapports
Affiche la position de changement de vitesse ou la gamme de rapports
sélectionnée. (P. 250)
Bouton de commande des éclairages du tableau de bord
Jauge de température du liqui de de refroidissement moteur
Affiche la température du liquide de refroidissement moteur.
Jauge et instruments
Le contenu affiché risque de di fférer en fonction du type des ins-
truments.
1
2
3
4
5
6
7
8
9
10
