TOYOTA HILUX 2011 Manuale duso (in Italian)

471
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_EL (OM71172L)

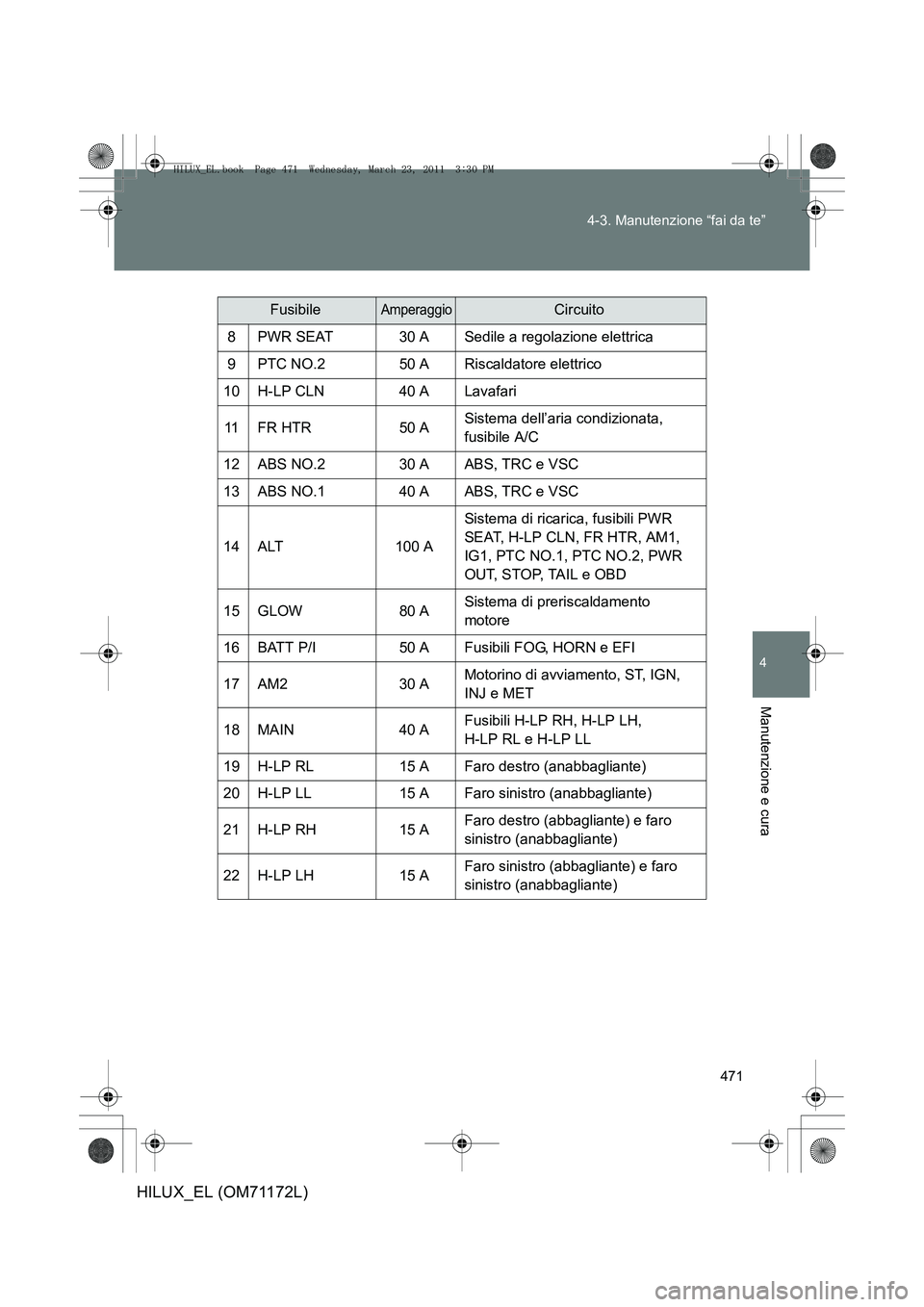

FusibileAmperaggioCircuito
8PWR SEAT30 ASedile a regolazione elettrica
9PTC NO.250 ARiscaldatore elettrico
10H-LP CLN40 ALavafari
11FR HTR50 ASistema dell’aria condizionata,
fusibile A/C
12ABS NO.230 AABS, TRC e VSC
13ABS NO.140 AABS, TRC e VSC
14ALT100 A
Sistema di ricarica, fusibili PWR
SEAT, H-LP CLN, FR HTR, AM1,
IG1, PTC NO.1, PTC NO.2, PWR
OUT, STOP, TAIL e OBD
15GLOW80 ASistema di preriscaldamento
motore
16BATT P/I50 AFusibili FOG, HORN e EFI
17AM230 AMotorino di avviamento, ST, IGN,
INJ e MET
18MAIN40 AFusibili H-LP RH, H-LP LH,
H-LP RL e H-LP LL
19H-LP RL15 AFaro destro (anabbagliante)
20H-LP LL15 AFaro sinistro (anabbagliante)
21H-LP RH15 AFaro destro (abbagliante) e faro
sinistro (anabbagliante)
22H-LP LH15 AFaro sinistro (abbagliante) e faro
sinistro (anabbagliante)
HILUX_EL.book Page 471 Wednesday, March 23, 2011 3:30 PM

472
4-3. Manutenzione “fai da te”
HILUX_EL (OM71172L)

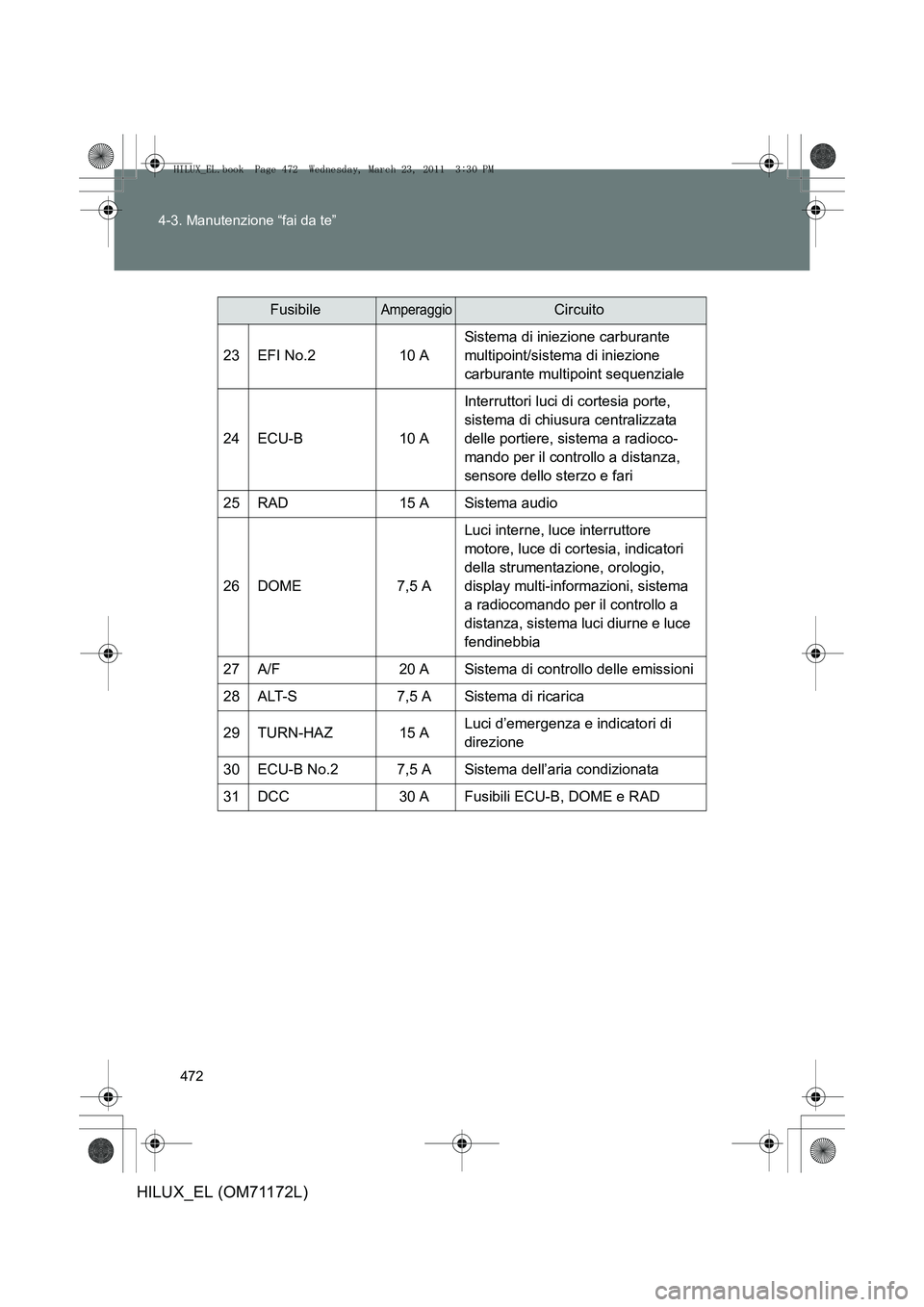

FusibileAmperaggioCircuito
23EFI No.210 A
Sistema di iniezione carburante
multipoint/sistema di iniezione
carburante multipoint sequenziale
24ECU-B10 A
Interruttori luci di cortesia porte,
sistema di chiusura centralizzata
delle portiere, sistema a radioco-
mando per il controllo a distanza,
sensore dello sterzo e fari
25RAD15 ASistema audio
26DOME7,5 A
Luci interne, luce interruttore
motore, luce di cortesia, indicatori
della strumentazione, orologio,
display multi-informazioni, sistema
a radiocomando per il controllo a
distanza, sistema luci diurne e luce
fendinebbia
27A/F20 ASistema di controllo delle emissioni
28ALT-S7,5 ASistema di ricarica
29TURN-HAZ15 ALuci d’emergenza e indicatori di
direzione
30ECU-B No.27,5 ASistema dell’aria condizionata
31DCC30 AFusibili ECU-B, DOME e RAD
HILUX_EL.book Page 472 Wednesday, March 23, 2011 3:30 PM

473
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_EL (OM71172L)
Pannello strumenti lato conducente (lato anteriore)
FusibileAmperaggioCircuito
1PWR OUT15 APresa di corrente
2TA I L10 A
Illuminazione pannello strumenti,
fendinebbia anteriori, sistema di
controllo livello inclinazione fari, luci
di posizione anteriori, luci di
posizione posteriori, luci targa,
sistema di iniezione carburante
multipoint/sistema di iniezione
carburante multipoint sequenziale,
display multi-informazioni, sistema
luci diurne e sistema fari automatico
3STOP10 A
Luci di stop, luce di stop centrale,
sistema di iniezione carburante
multipoint/sistema di iniezione
carburante multipoint sequenziale,
ABS, TRC, VSC e meccanismo
interbloccaggio innesto cambio
HILUX_EL.book Page 473 Wednesday, March 23, 2011 3:30 PM

474
4-3. Manutenzione “fai da te”
HILUX_EL (OM71172L)
FusibileAmperaggioCircuito
4OBD7,5 ASistema diagnostico di bordo
5INJ15 A
Sistema di iniezione carburante
multipoint/sistema di iniezione
carburante multipoint sequenziale
6ECU-IG e
GAUGE10 A
Sistema dell’aria condizionata,
sistema di ricarica, sistema di
bloccaggio differenziale posteriore,
ABS, TRC, VSC, luci di emergenza,
indicatori di direzione, luci
retromarcia, sistema di iniezione
carburante multipoint/sistema di
iniezione carburante multipoint
sequenziale, meccanismo
interbloccaggio innesto cambio,
lunotto termico, fari, interruttori luci
di cortesia portiere, sistema di
chiusura centralizzata delle porte,
sistema a radiocomando per il
controllo a distanza, sensore
sterzo, sistema luci diurne, controllo
velocità di crociera, lavafari,
sistema di riscaldamento sedili,
sbrinatori specchietti retrovisori
esterni, display multi-informazioni e
indicatore di avvertenza cintura di
sicurezza del passeggero
7WIP20 ACommutatore lava/tergicristalli
8IGN7,5 A
Sistema di iniezione carburante
multipoint/sistema di iniezione
carburante multipoint sequenziale,
airbag SRS e pompa carburante
HILUX_EL.book Page 474 Wednesday, March 23, 2011 3:30 PM

475
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_EL (OM71172L)

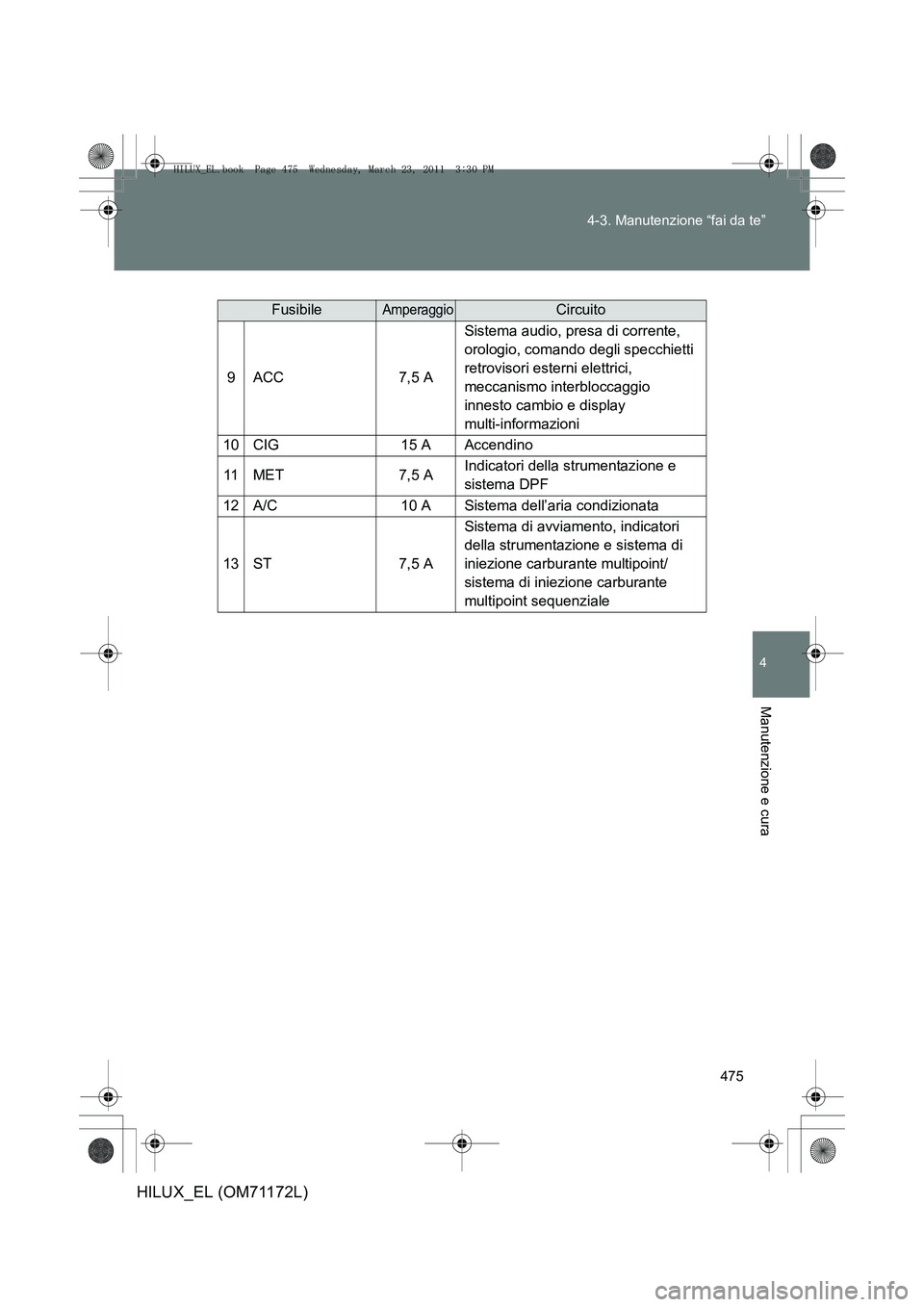

FusibileAmperaggioCircuito
9ACC7,5 A
Sistema audio, presa di corrente,
orologio, comando degli specchietti
retrovisori esterni elettrici,
meccanismo interbloccaggio
innesto cambio e display
multi-informazioni
10CIG15 AAccendino
11MET7,5 AIndicatori della strumentazione e
sistema DPF
12A/C10 ASistema dell’aria condizionata
13ST7,5 A
Sistema di avviamento, indicatori
della strumentazione e sistema di
iniezione carburante multipoint/
sistema di iniezione carburante
multipoint sequenziale
HILUX_EL.book Page 475 Wednesday, March 23, 2011 3:30 PM

476
4-3. Manutenzione “fai da te”
HILUX_EL (OM71172L)
Pannello strumenti lato conducente (lato posteriore)
FusibileAmperaggioCircuito
1AM140 A
Sistema di bloccaggio del differen-
ziale posteriore, fusibili ABS, TRC,
VSC, ACC, CIG, ECU-IG e
GAUGE, e WIP
2IG140 AFusibili PWR, S-HTR, 4WD,
DOOR, DEF e MIR HTR
HILUX_EL.book Page 476 Wednesday, March 23, 2011 3:30 PM

477
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_EL (OM71172L)
Pannello strumenti lato passeggero
FusibileAmperaggioCircuito
1MIR-HTR15 ASbrinatori specchietti retrovisori
esterni
24WD20 A
Sistema di bloccaggio del
differenziale posteriore, ABS, TRC
e VSC
3S-HTR15 ASistema di riscaldamento sedili
4DEF20 A
Lunotto termico e sistema di
iniezione carburante multipoint/
sistema di iniezione carburante
multipoint sequenziale
5DOOR25 ASistema di chiusura centralizzata
delle portiere e alzacristalli elettrici
6PWR30 AAlzacristalli elettrici
ITI43I094
HILUX_EL.book Page 477 Wednesday, March 23, 2011 3:30 PM

478
4-3. Manutenzione “fai da te”
HILUX_EL (OM71172L)
■
Dopo la sostituzione di un fusibile
●Se le luci non si accendono dopo la sostituzione del fusibile, potrebbe
essere necessario sostituire la lampadina. ( →P. 479)
● Se il fusibile sostituito si brucia nuovamente, far controllare il veicolo
presso un concessionario o un’officina autorizzati Toyota, o presso una
qualsiasi altra officina di riparazioni, purché debitamente qualificata e
attrezzata.
■ In presenza di un sovraccarico in un circuito
I fusibili sono progettati per bruciarsi, proteggendo il cablaggio da danni.
ATTENZIONE
■Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può causare danni, incendi o lesioni.
●Non utilizzare fusibili con un amperaggio maggiore di quello indicato né
conduttori elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
Ciò può causare gravi danni o incendi.
● Non modificare i fusibili o le scatole fusibili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi quanto prima a un concessionario o a un’officina autorizzati
Toyota, o ad una qualsiasi altra offici na di riparazioni, purché debitamente
attrezzata e qualificata, per identificare ed eliminare la causa che ha deter-
minato il sovraccarico elettrico.
HILUX_EL.book Page 478 Wednesday, March 23, 2011 3:30 PM

479
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_EL (OM71172L)

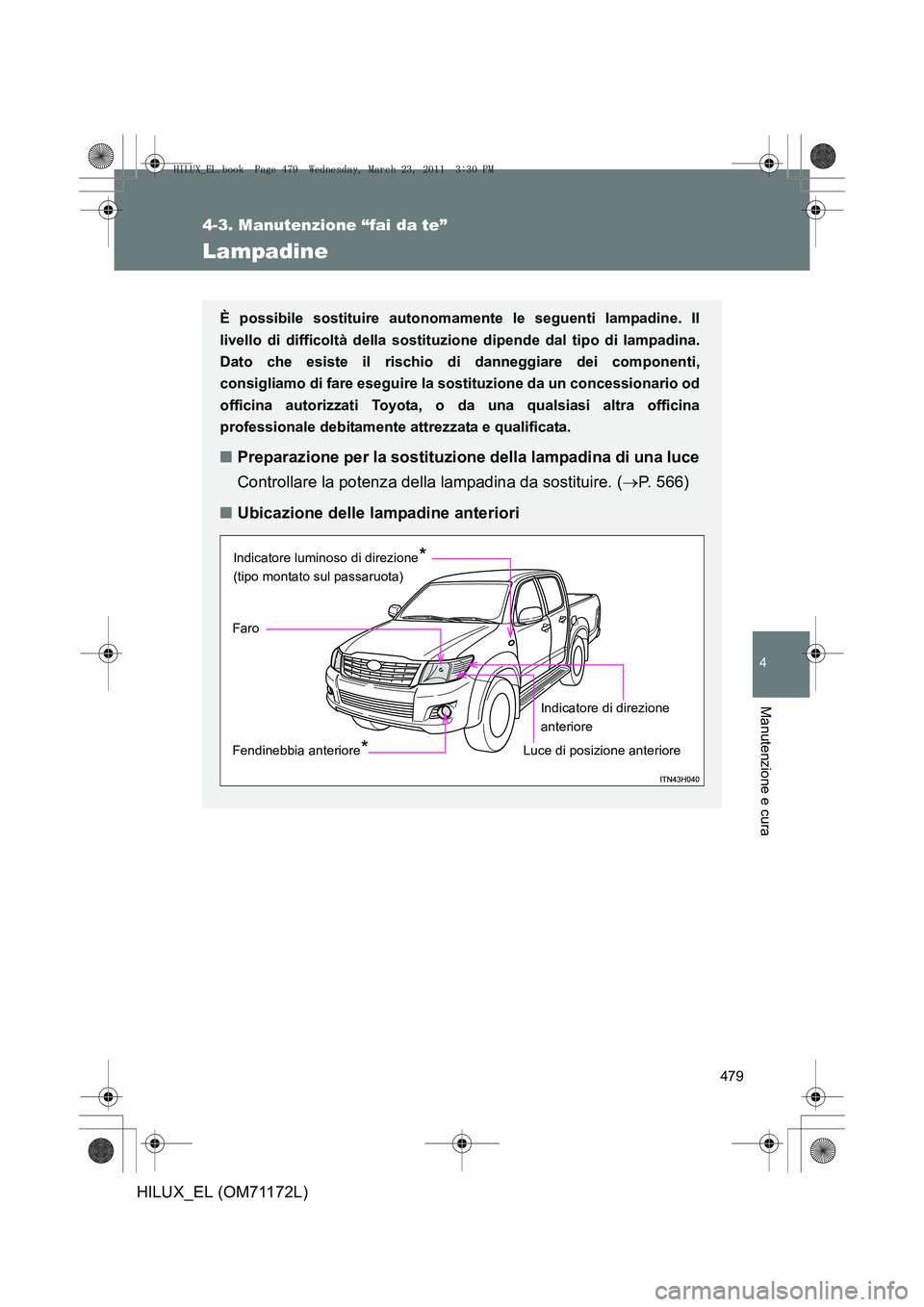

Lampadine
È possibile sostituire autonomamente le seguenti lampadine. Il
livello di difficoltà della sostituzione dipende dal tipo di lampadina.
Dato che esiste il rischio di danneggiare dei componenti,
consigliamo di fare eseguire la sostituzione da un concessionario od
officina autorizzati Toyota, o da una qualsiasi altra officina
professionale debitamente attrezzata e qualificata.
■ Preparazione per la sostituzione della lampadina di una luce
Controllare la potenza della lampadina da sostituire. ( →P. 566)
■ Ubicazione delle lampadine anteriori
Fendinebbia anteriore*Luce di posizione anteriore
Indicatore luminoso di direzione
*
(tipo montato sul passaruota)
Faro
Indicatore di direzione
anteriore
HILUX_EL.book Page 479 Wednesday, March 23, 2011 3:30 PM

480
4-3. Manutenzione “fai da te”
HILUX_EL (OM71172L)

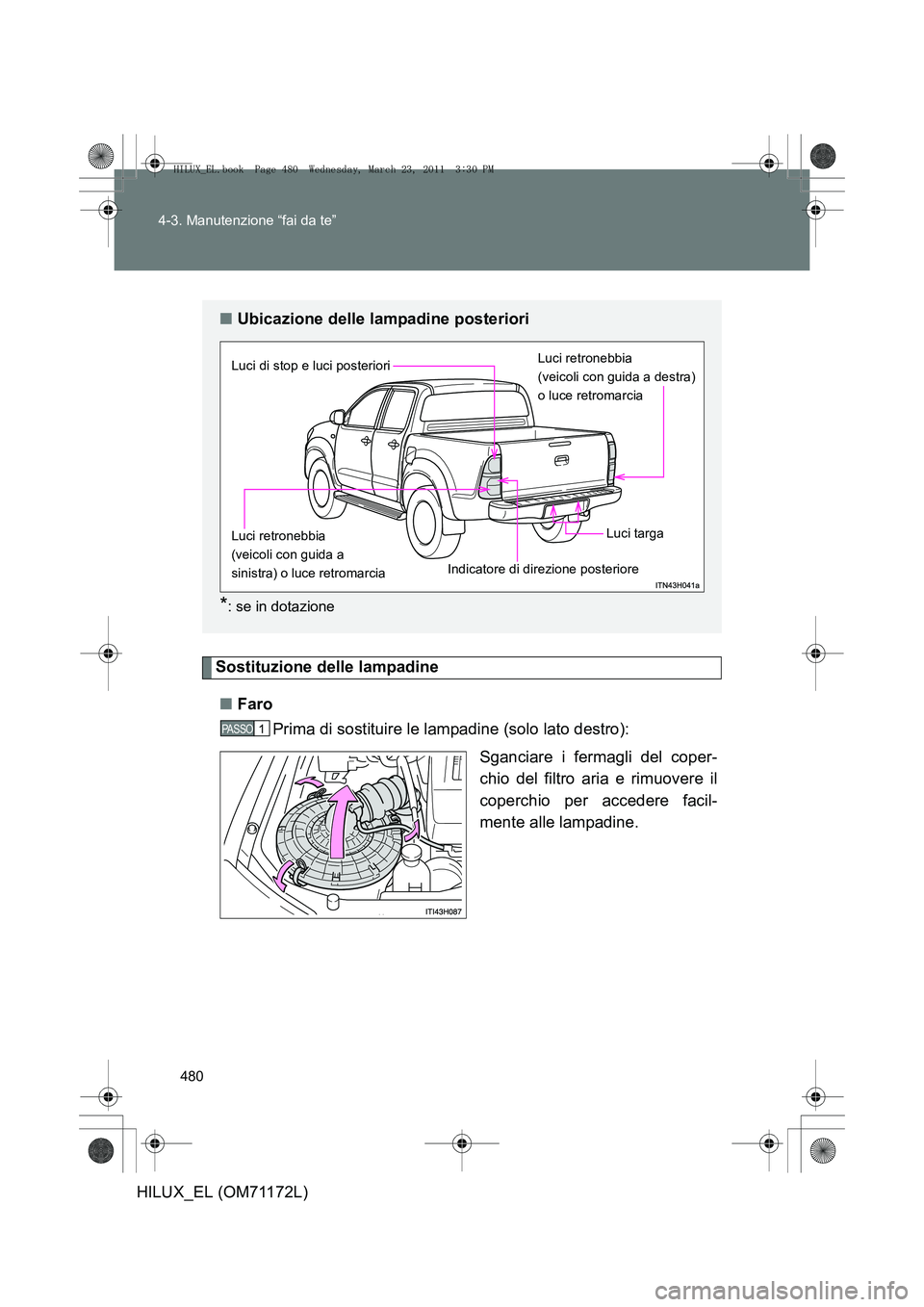

Sostituzione delle lampadine
■ Faro
Prima di sostituire le lampadine (solo lato destro):
Sganciare i fermagli del coper-
chio del filtro aria e rimuovere il
coperchio per accedere facil-
mente alle lampadine.
■Ubicazione delle lampadine posteriori
*: se in dotazione
Luci retronebbia
(veicoli con guida a destra)
o luce retromarcia
Luci di stop e luci posteriori
Indicatore di direzione posterioreLuci targa
Luci retronebbia
(veicoli con guida a
sinistra) o luce retromarcia
PASSO 1
