4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_EL (OM71172L)

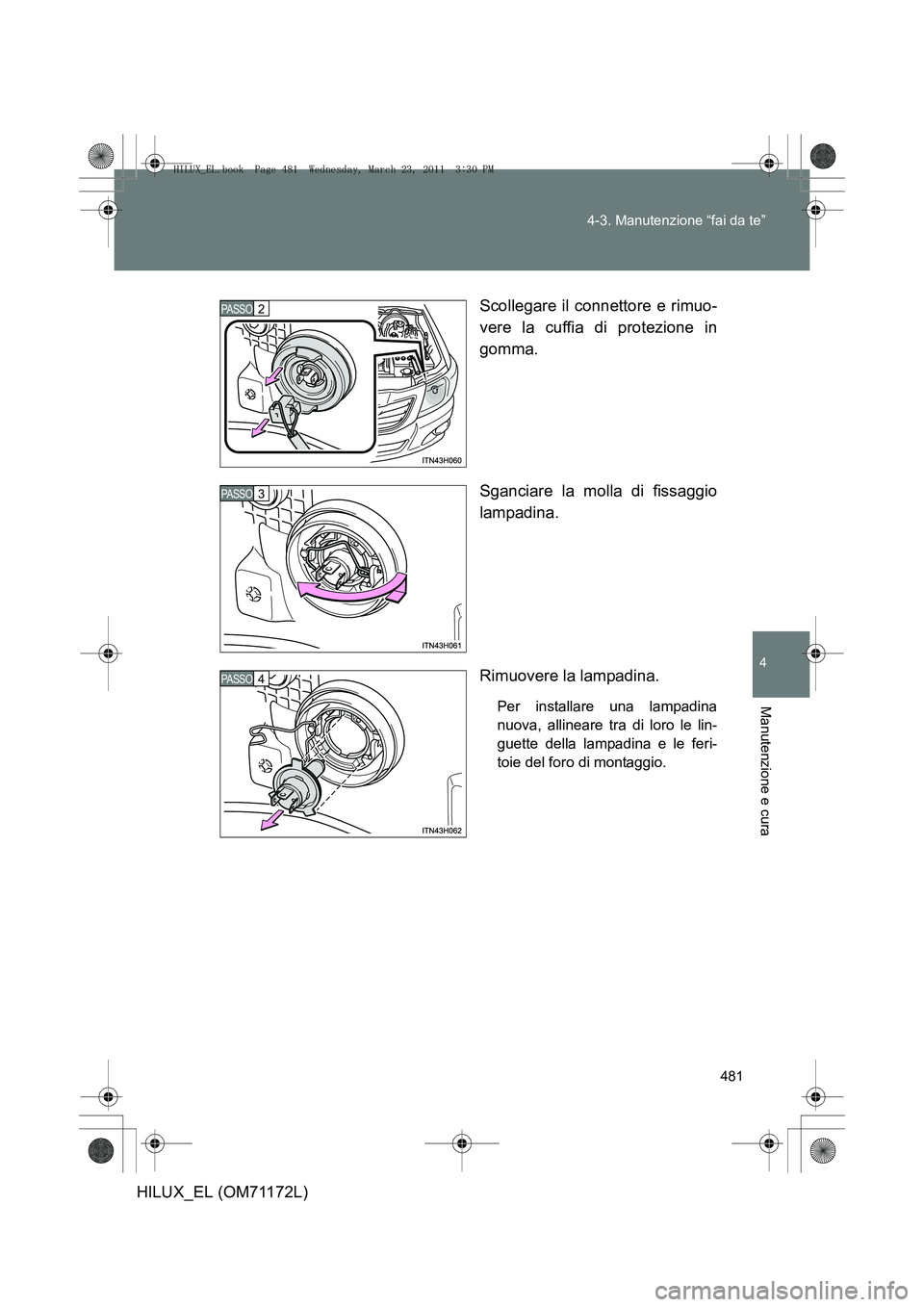

Scollegare il connettore e rimuo-
vere la cuffia di protezione in
gomma.
Sganciare la molla di fissaggio
lampadina.
Rimuovere la lampadina.
Per installare una lampadina
nuova, allineare tra di loro le lin-
guette della lampadina e le feri-
toie del foro di montaggio.
PASSO 2
PASSO 3
PASSO 4
HILUX_EL.book Page 481 Wednesday, March 23, 2011 3:30 PM

482
4-3. Manutenzione “fai da te”
HILUX_EL (OM71172L)
■

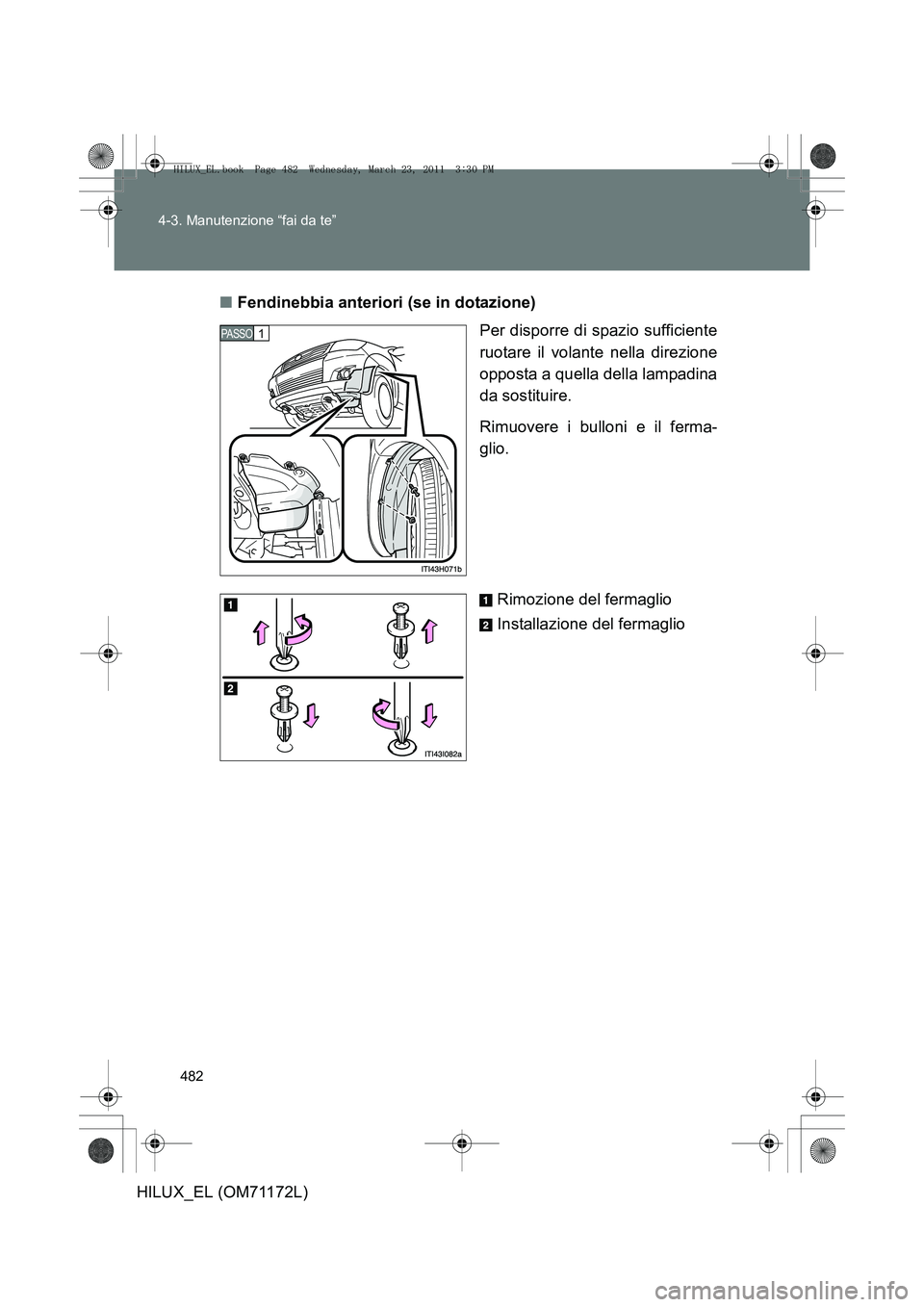

Fendinebbia anteriori (se in dotazione)
Per disporre di spazio sufficiente
ruotare il volante nella direzione
opposta a quella della lampadina
da sostituire.
Rimuovere i bulloni e il ferma-
glio.
Rimozione del fermaglio
Installazione del fermaglio
PASSO 1
HILUX_EL.book Page 482 Wednesday, March 23, 2011 3:30 PM

483
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_EL (OM71172L)

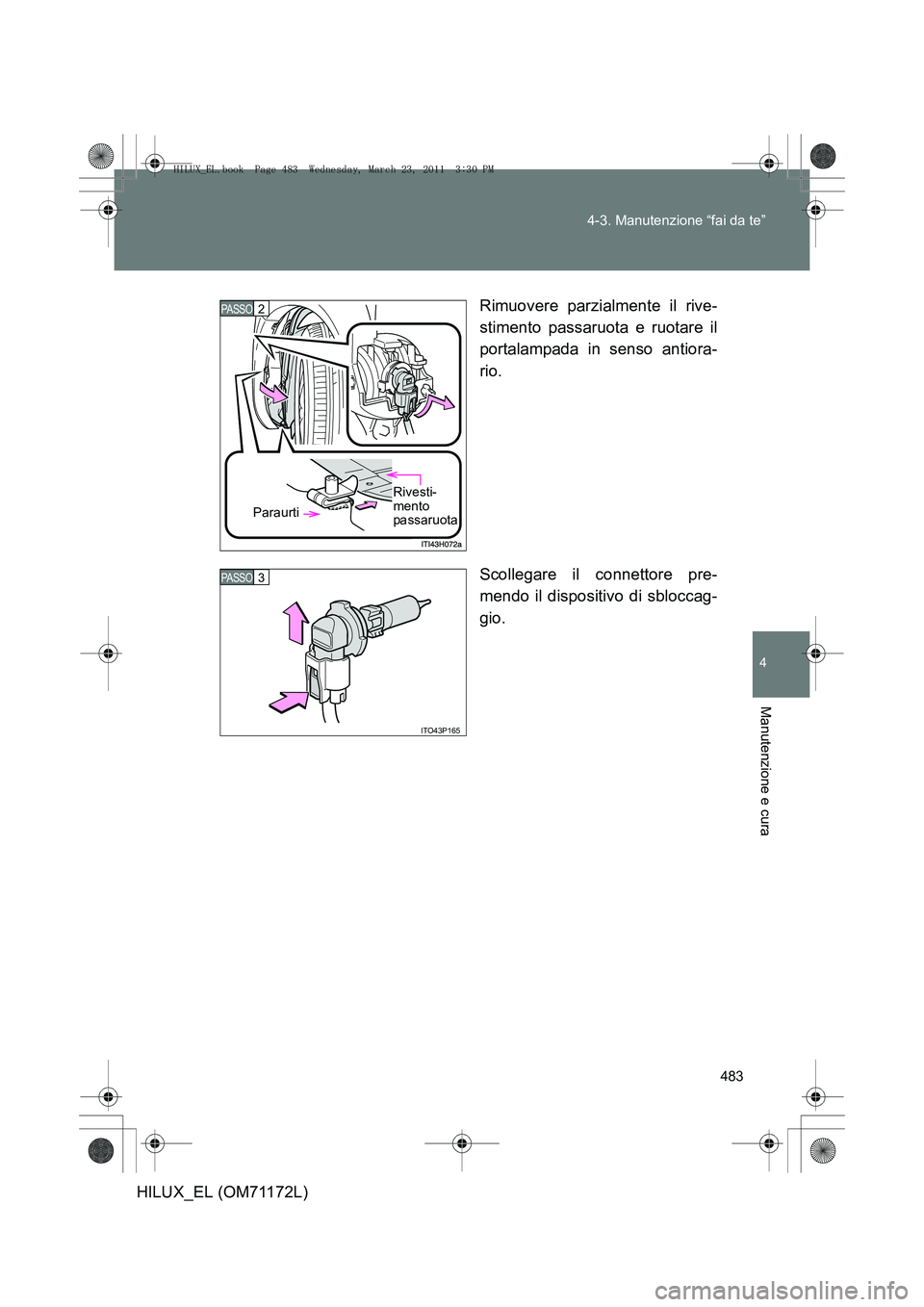

Rimuovere parzialmente il rive-
stimento passaruota e ruotare il
portalampada in senso antiora-
rio.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Rivesti-
mento
passaruota
PASSO 2
Paraurti
ITO43P165
PASSO 3
HILUX_EL.book Page 483 Wednesday, March 23, 2011 3:30 PM

484
4-3. Manutenzione “fai da te”
HILUX_EL (OM71172L)
■
Luci di posizione anteriori
Per disporre di spazio sufficiente
ruotare il volante nella direzione
opposta a quella della lampadina
da sostituire.
Rimuovere i bulloni e il ferma-
glio.
Rimozione del fermaglio
Installazione del fermaglio
PASSO 1
HILUX_EL.book Page 484 Wednesday, March 23, 2011 3:30 PM

485
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_EL (OM71172L)

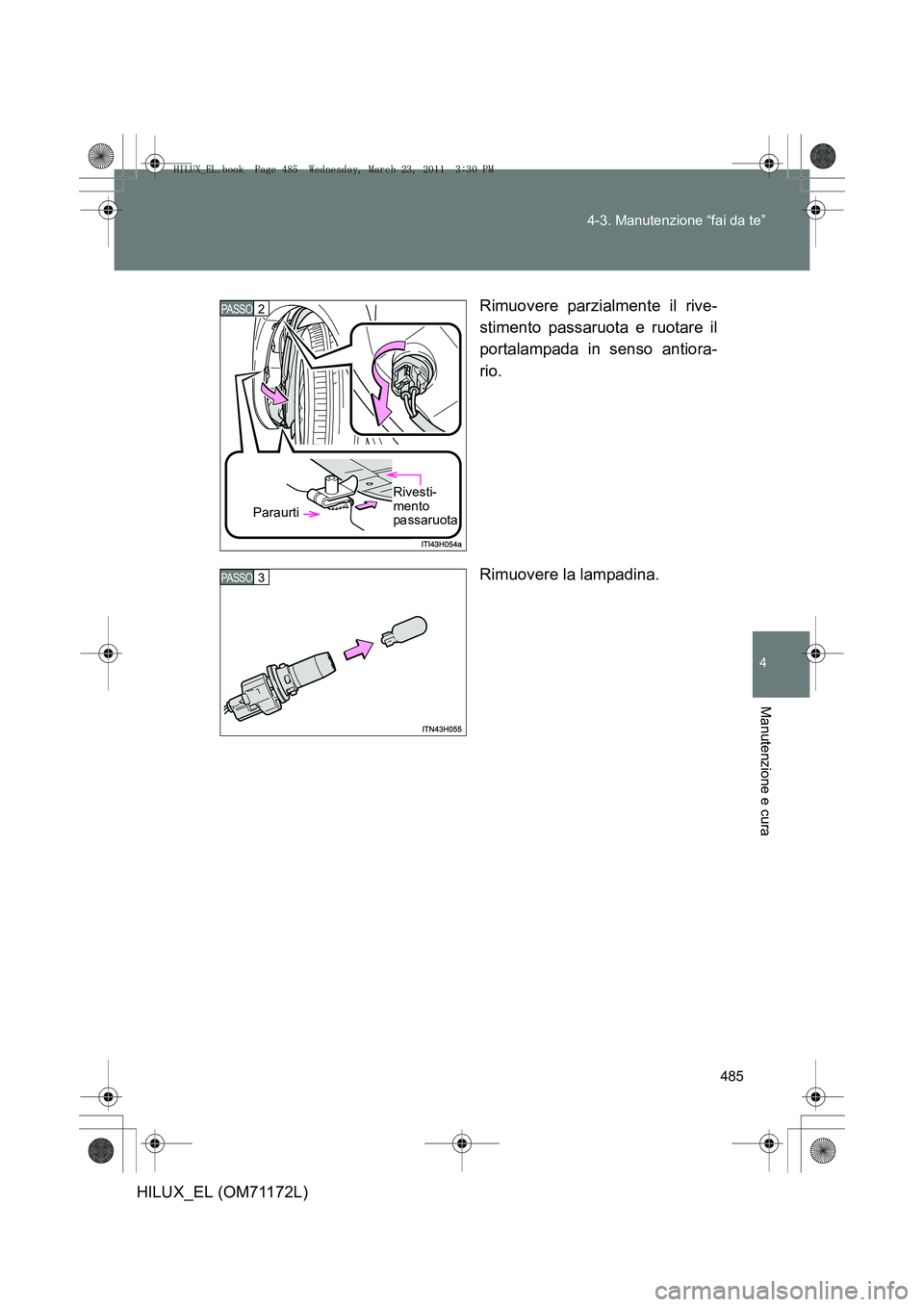

Rimuovere parzialmente il rive-
stimento passaruota e ruotare il
portalampada in senso antiora-
rio.
Rimuovere la lampadina.
PASSO 2
Paraurti
Rivesti-
mento
passaruota
PASSO 3
HILUX_EL.book Page 485 Wednesday, March 23, 2011 3:30 PM

486
4-3. Manutenzione “fai da te”
HILUX_EL (OM71172L)
■

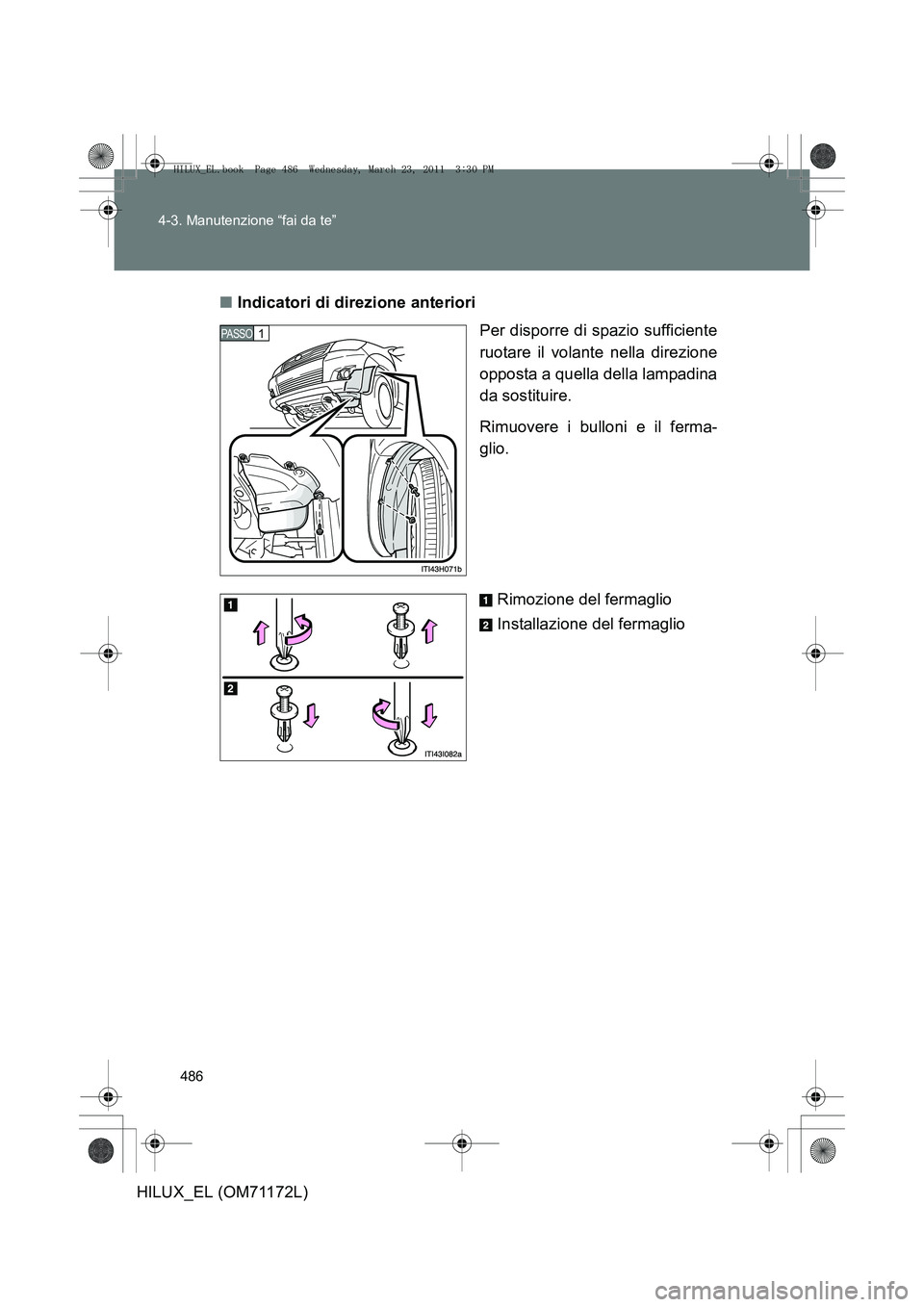

Indicatori di direzione anteriori
Per disporre di spazio sufficiente
ruotare il volante nella direzione
opposta a quella della lampadina
da sostituire.
Rimuovere i bulloni e il ferma-
glio.
Rimozione del fermaglio
Installazione del fermaglio
PASSO 1
HILUX_EL.book Page 486 Wednesday, March 23, 2011 3:30 PM

487
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_EL (OM71172L)

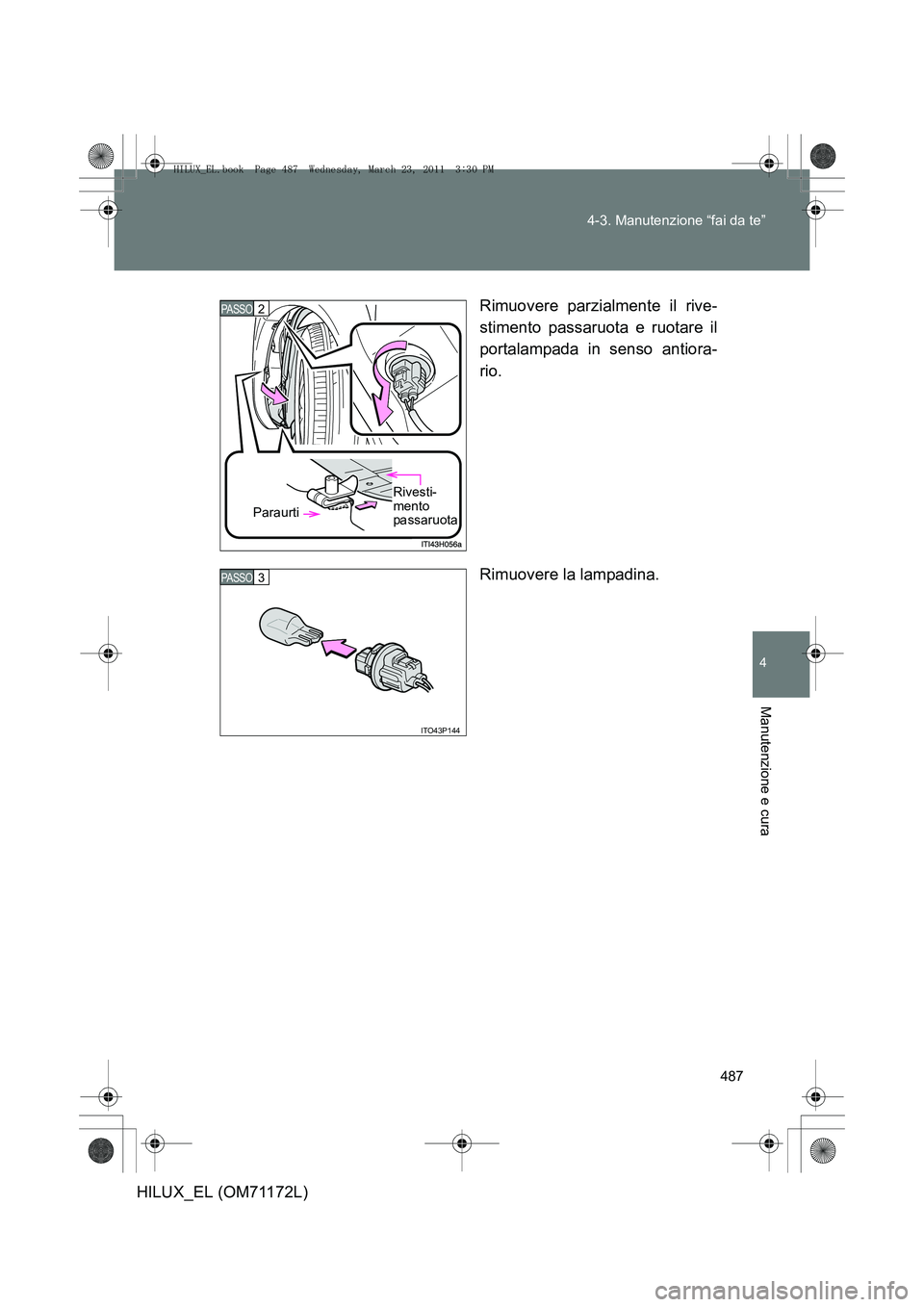

Rimuovere parzialmente il rive-
stimento passaruota e ruotare il
portalampada in senso antiora-
rio.
Rimuovere la lampadina.
PASSO 2
Paraurti
Rivesti-
mento
passaruota
ITO43P144
PASSO 3
HILUX_EL.book Page 487 Wednesday, March 23, 2011 3:30 PM

488
4-3. Manutenzione “fai da te”
HILUX_EL (OM71172L)
■

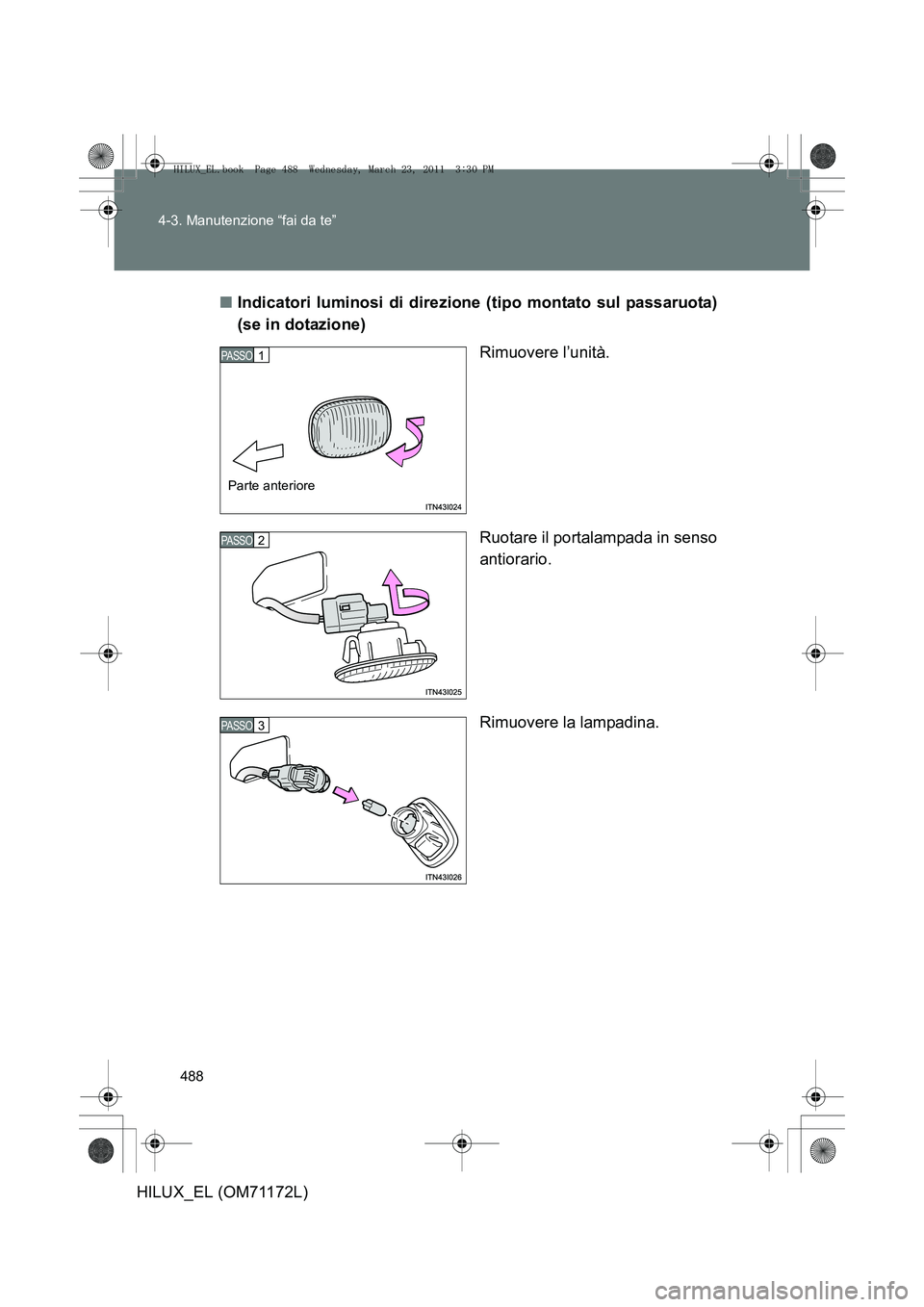

Indicatori luminosi di direzione (tipo montato sul passaruota)
(se in dotazione)
Rimuovere l’unità.
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
PASSO 1
Parte anteriore
PASSO 2
PASSO 3
HILUX_EL.book Page 488 Wednesday, March 23, 2011 3:30 PM

489
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_EL (OM71172L)
■

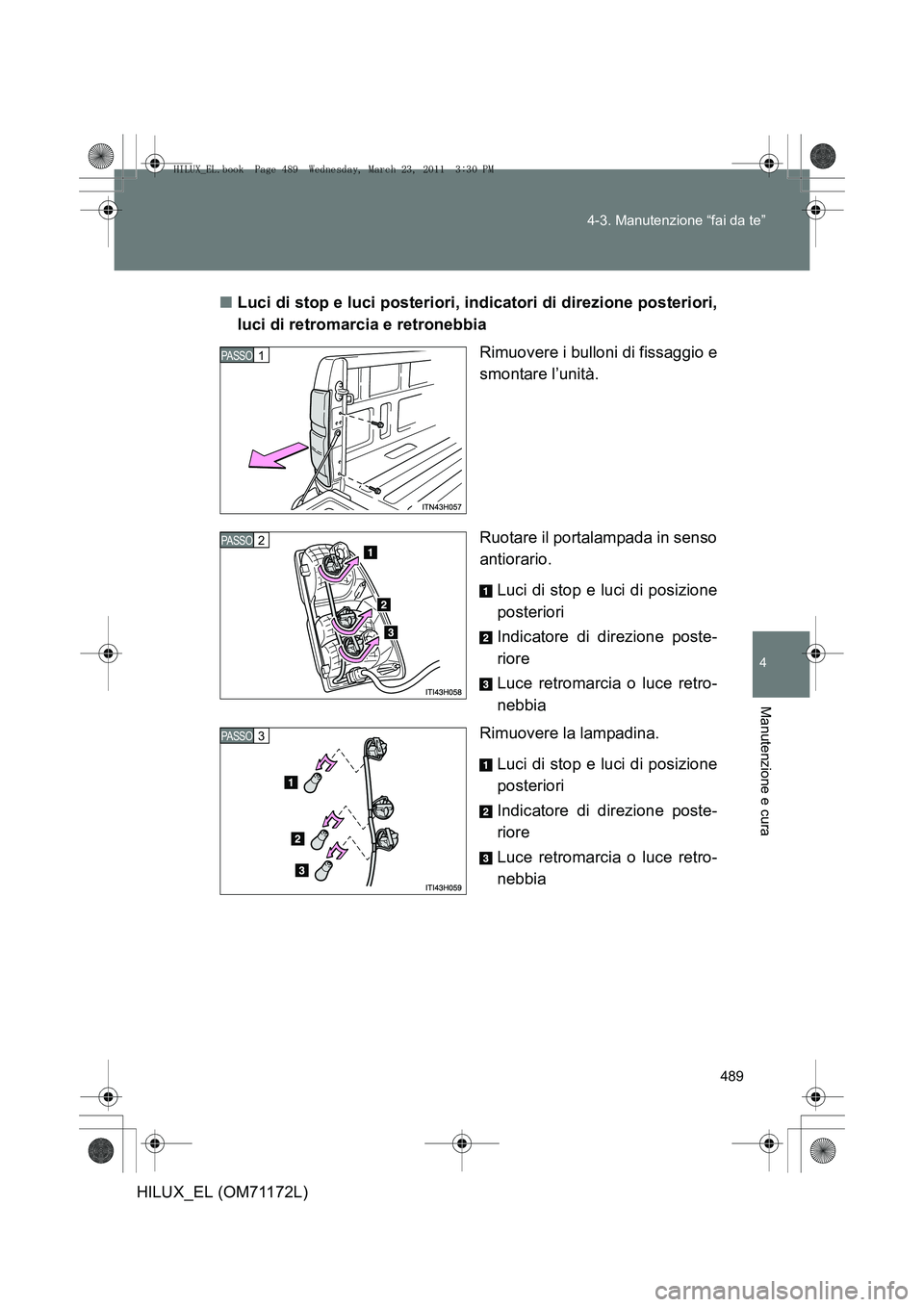

Luci di stop e luci posteriori, indicatori di direzione posteriori,
luci di retromarcia e retronebbia
Rimuovere i bulloni di fissaggio e
smontare l’unità.
Ruotare il portalampada in senso
antiorario.
Luci di stop e luci di posizione
posteriori
Indicatore di direzione poste-
riore
Luce retromarcia o luce retro-
nebbia
Rimuovere la lampadina.
Luci di stop e luci di posizione
posteriori
Indicatore di direzione poste-
riore
Luce retromarcia o luce retro-
nebbia
PASSO 1
PASSO 2
PASSO 3
HILUX_EL.book Page 489 Wednesday, March 23, 2011 3:30 PM

490
4-3. Manutenzione “fai da te”
HILUX_EL (OM71172L)
■

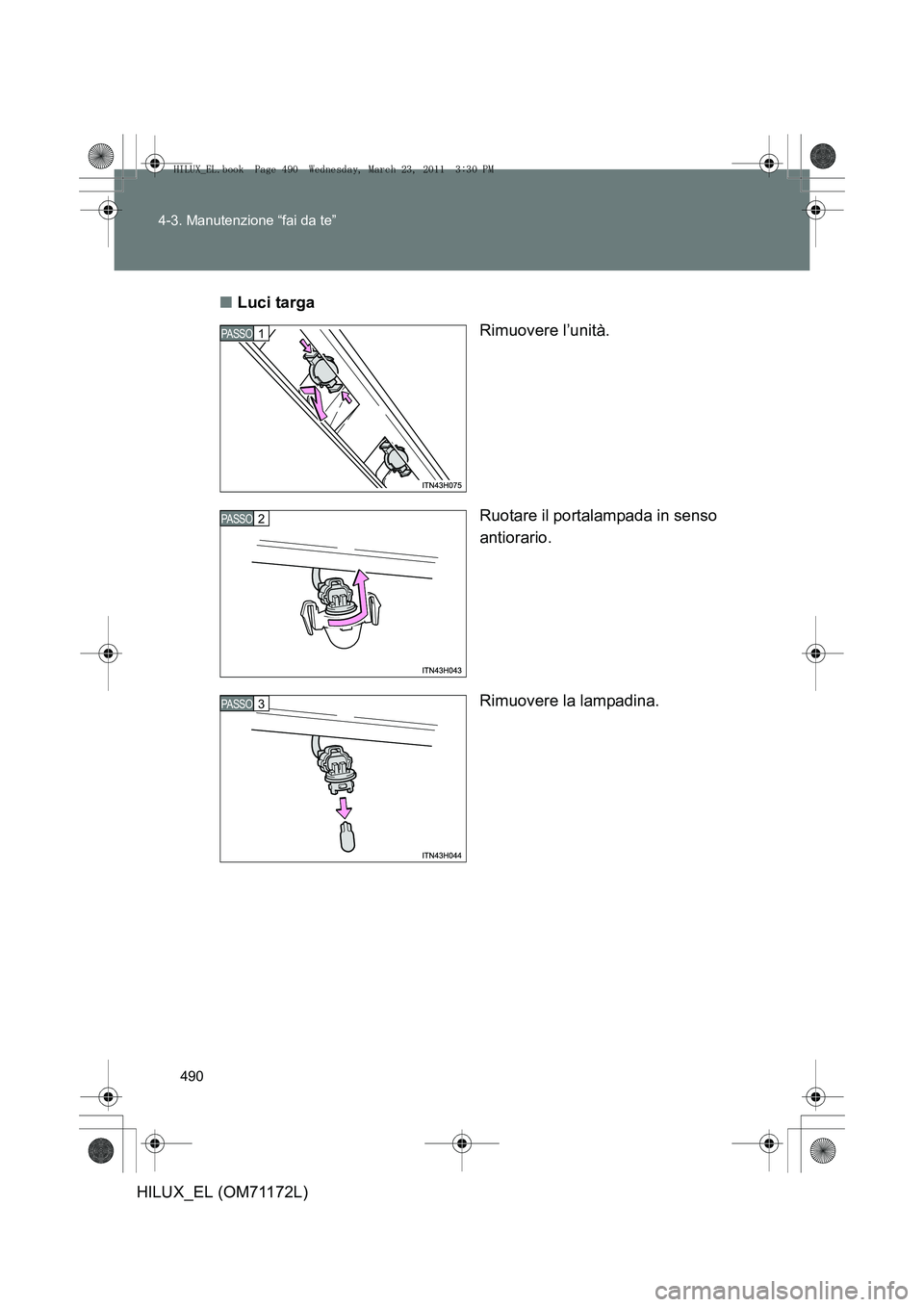

Luci targa
Rimuovere l’unità.
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
PASSO 1
PASSO 2
PASSO 3
