Se avete uno pneumatico bucato
Rimuovere lo pneumatico forato e sostituirlo con la ruota di scorta in
dotazione.
■Prima di sollevare il veicolo con il cric
● Fermare il veicolo su una superficie compatta e piana.
● Inserire il freno di stazionamento.
● Portare la leva del cambio/leva di selezione su P (cambio
automatico) o su R (cambio manuale).
● Spegnere il motore.
● Accendere le luci di emergenza. ( →P. 494)

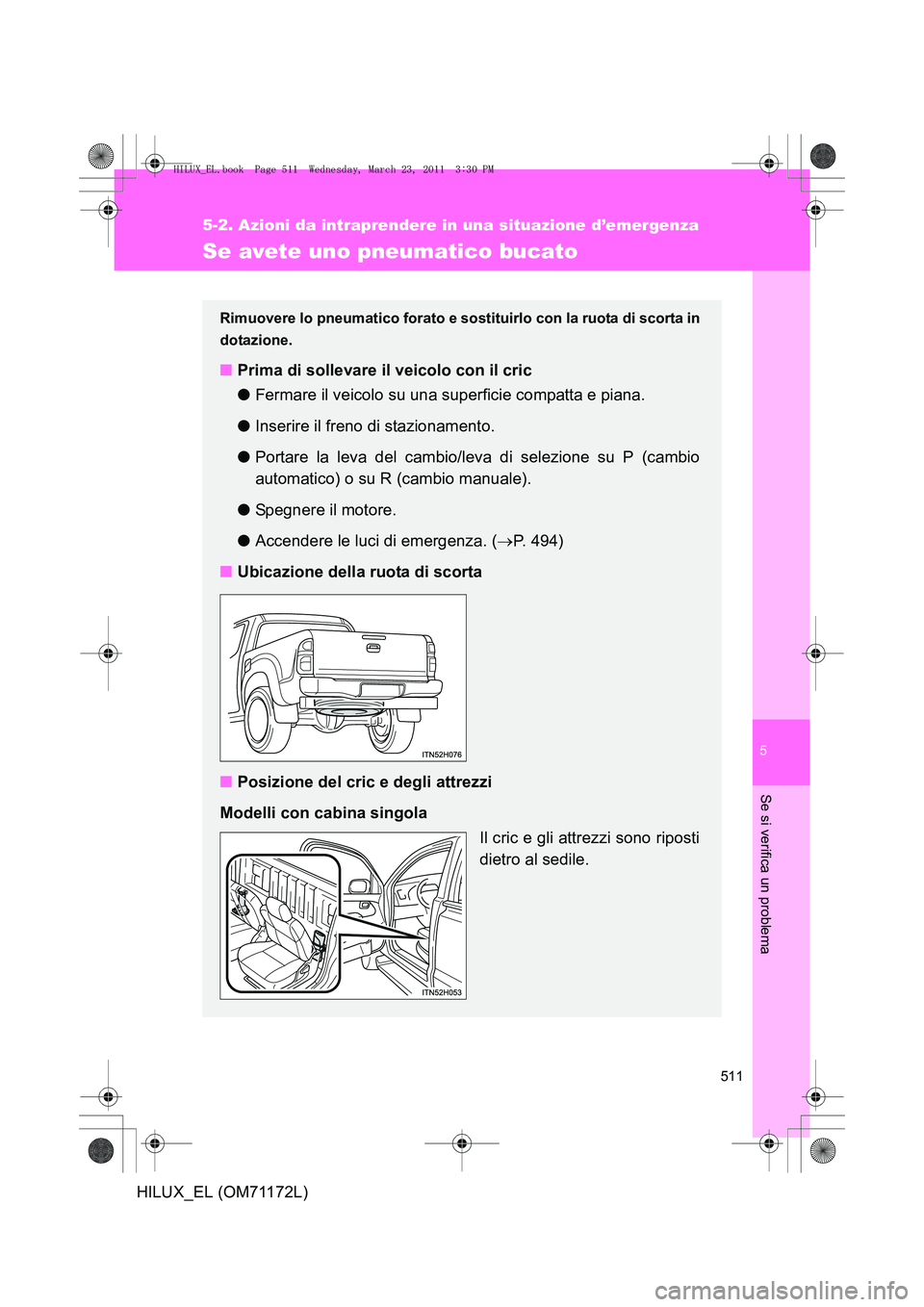

■ Ubicazione della ruota di scorta
■ Posizione del cric e degli attrezzi
Modelli con cabina singola Il cric e gli attrezzi sono riposti
dietro al sedile.
HILUX_EL.book Page 511 Wednesday, March 23, 2011 3:30 PM

512
5-2. Azioni da intraprendere in una situazione d’emergenza
HILUX_EL (OM71172L)

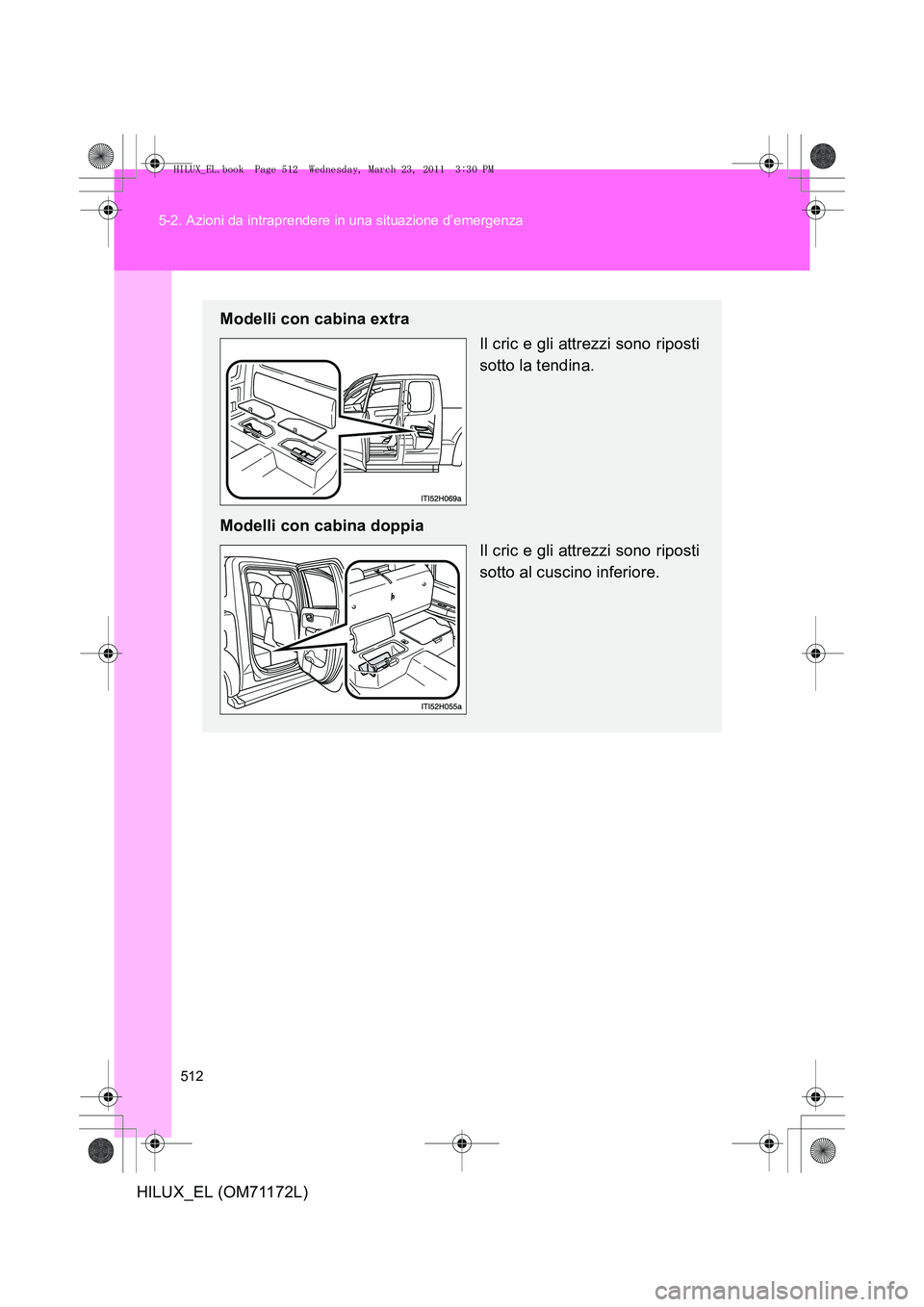

Modelli con cabina extra
Il cric e gli attrezzi sono riposti
sotto la tendina.
Modelli con cabina doppia Il cric e gli attrezzi sono riposti
sotto al cuscino inferiore.
HILUX_EL.book Page 512 Wednesday, March 23, 2011 3:30 PM

5
513
5-2. Azioni da intraprendere in una situazione d’emergenza
Se si verifica un problema
HILUX_EL (OM71172L)
Operazioni per estrarre il cric e gli attrezzi

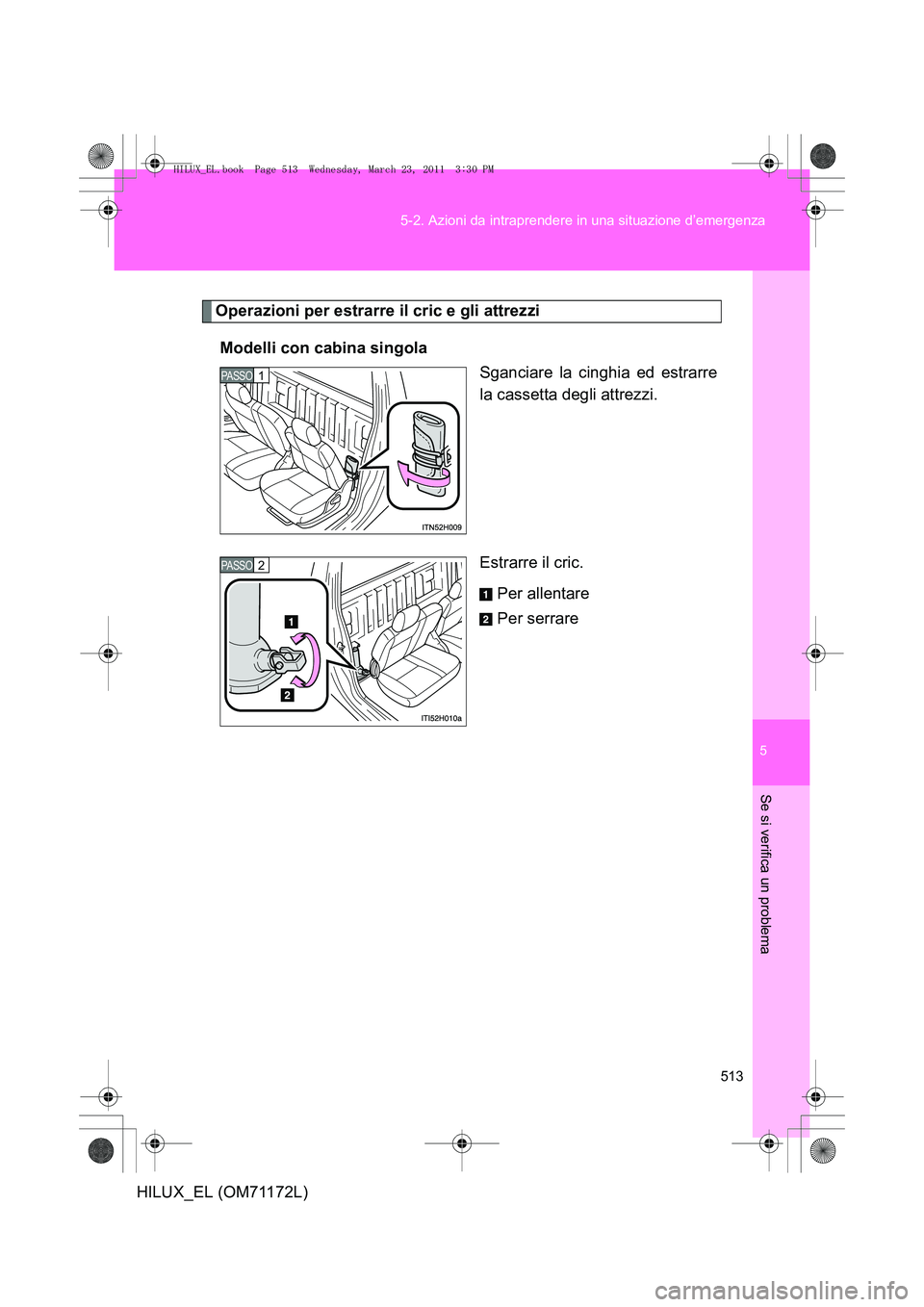

Modelli con cabina singola Sganciare la cinghia ed estrarre
la cassetta degli attrezzi.
Estrarre il cric.
Per allentare
Per serrare
PASSO 1
PASSO 2
HILUX_EL.book Page 513 Wednesday, March 23, 2011 3:30 PM

514
5-2. Azioni da intraprendere in una situazione d’emergenza
HILUX_EL (OM71172L)
Modelli con cabina extra

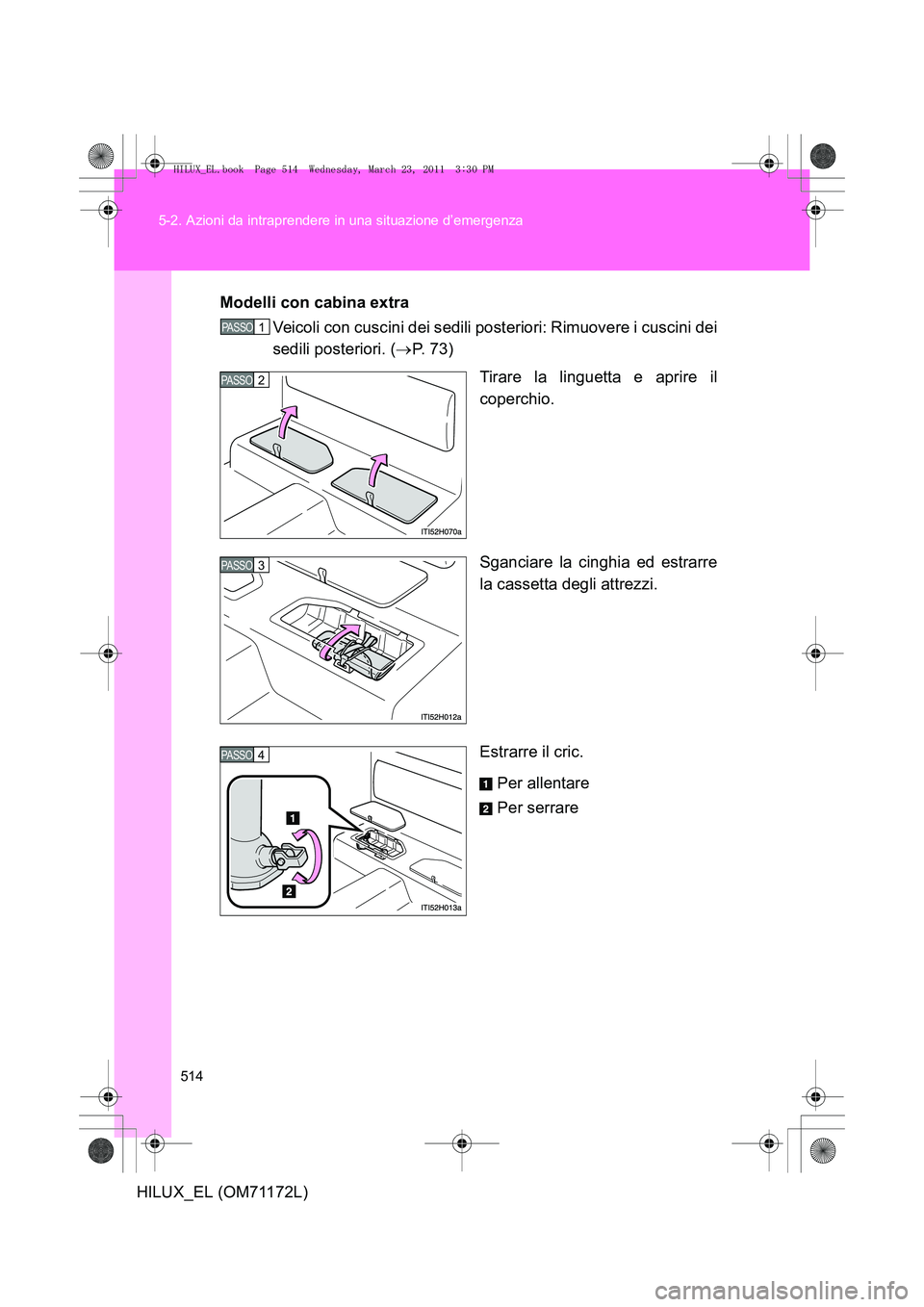

Veicoli con cuscini dei sedili posteriori: Rimuovere i cuscini dei
sedili posteriori. ( →P. 73)
Tirare la linguetta e aprire il
coperchio.
Sganciare la cinghia ed estrarre
la cassetta degli attrezzi.
Estrarre il cric.
Per allentare
Per serrare
PASSO 1
PASSO 2
PASSO 3
PASSO 4
HILUX_EL.book Page 514 Wednesday, March 23, 2011 3:30 PM

5
515
5-2. Azioni da intraprendere in una situazione d’emergenza
Se si verifica un problema
HILUX_EL (OM71172L)
Modelli con cabina doppia

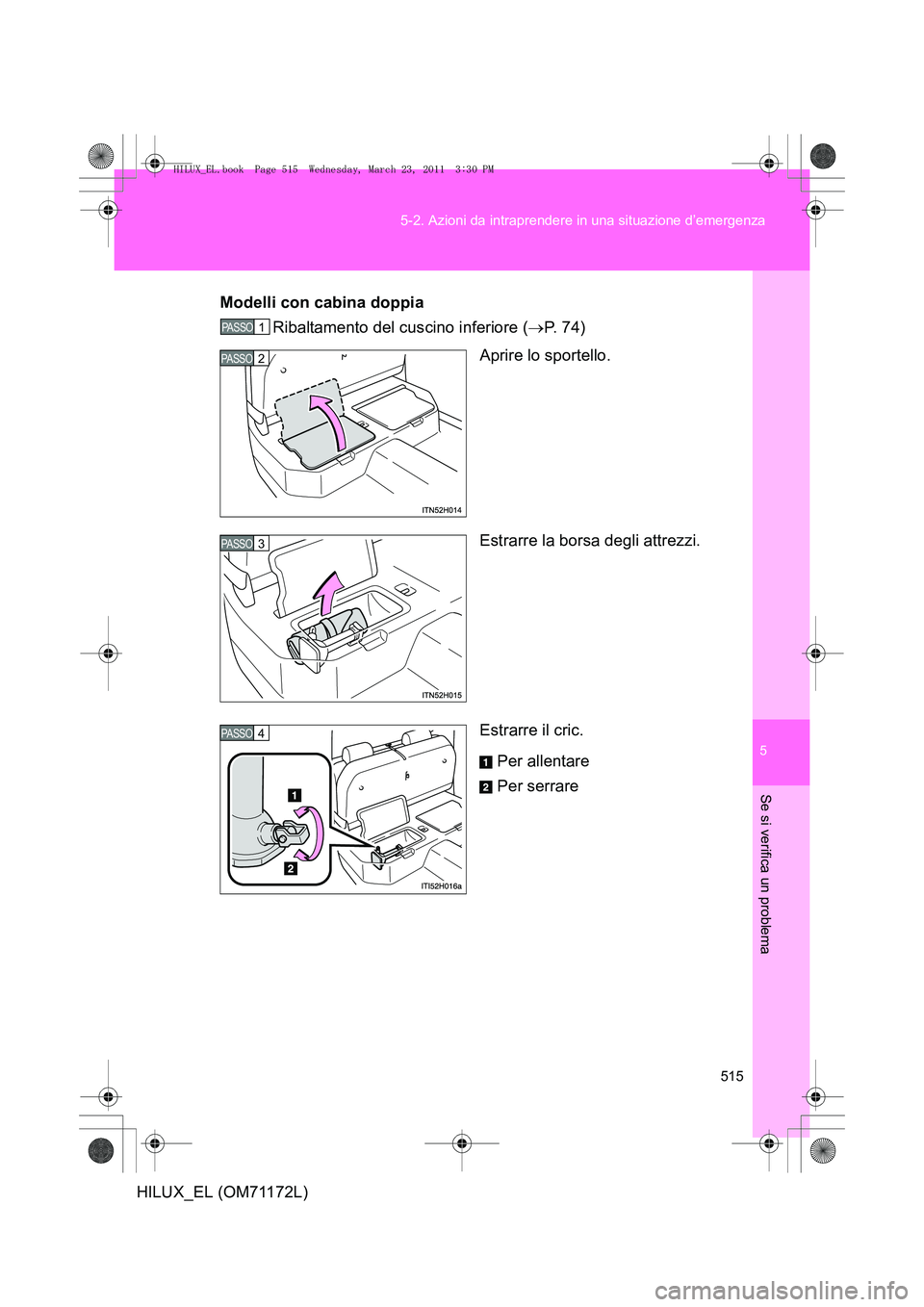

Ribaltamento del cuscino inferiore ( →P. 7 4 )
Aprire lo sportello.
Estrarre la borsa degli attrezzi.
Estrarre il cric.
Per allentare
Per serrare
PASSO 1
PASSO 2
PASSO 3
PASSO 4
HILUX_EL.book Page 515 Wednesday, March 23, 2011 3:30 PM

516
5-2. Azioni da intraprendere in una situazione d’emergenza
HILUX_EL (OM71172L)

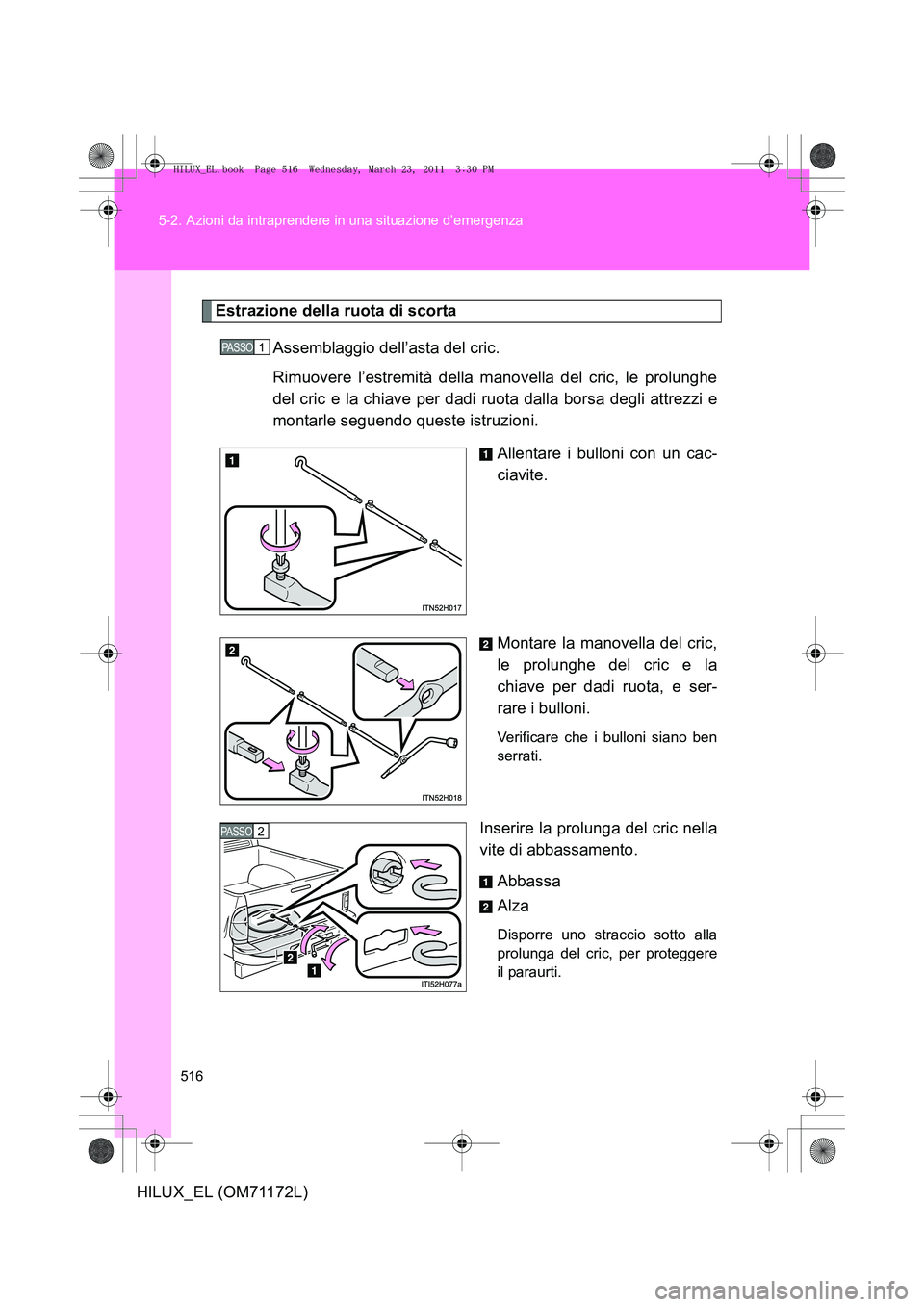

Estrazione della ruota di scorta
Assemblaggio dell’asta del cric.
Rimuovere l’estremità della manovella del cric, le prolunghe
del cric e la chiave per dadi ruota dalla borsa degli attrezzi e
montarle seguendo queste istruzioni. Allentare i bulloni con un cac-
ciavite.
Montare la manovella del cric,
le prolunghe del cric e la
chiave per dadi ruota, e ser-
rare i bulloni.
Verificare che i bulloni siano ben
serrati.
Inserire la prolunga del cric nella
vite di abbassamento.Abbassa
Alza
Disporre uno straccio sotto alla
prolunga del cric, per proteggere
il paraurti.
PASSO 1
PASSO 2
HILUX_EL.book Page 516 Wednesday, March 23, 2011 3:30 PM

5
517
5-2. Azioni da intraprendere in una situazione d’emergenza
Se si verifica un problema
HILUX_EL (OM71172L)

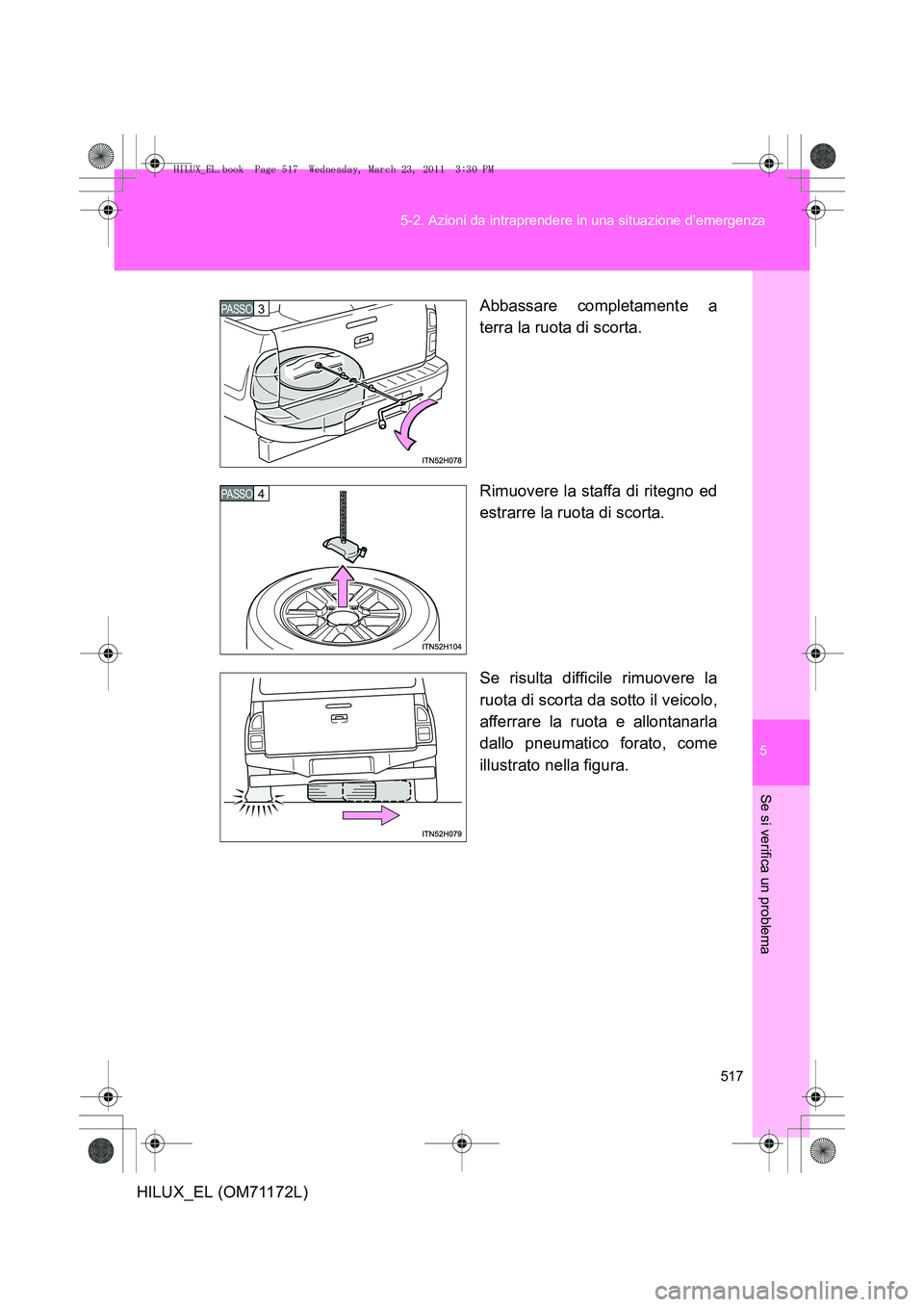

Abbassare completamente a
terra la ruota di scorta.
Rimuovere la staffa di ritegno ed
estrarre la ruota di scorta.
Se risulta difficile rimuovere la
ruota di scorta da sotto il veicolo,
afferrare la ruota e allontanarla
dallo pneumatico forato, come
illustrato nella figura.
PASSO 3
PASSO 4
HILUX_EL.book Page 517 Wednesday, March 23, 2011 3:30 PM

518
5-2. Azioni da intraprendere in una situazione d’emergenza
HILUX_EL (OM71172L)
Sostituzione di uno pneumatico forato

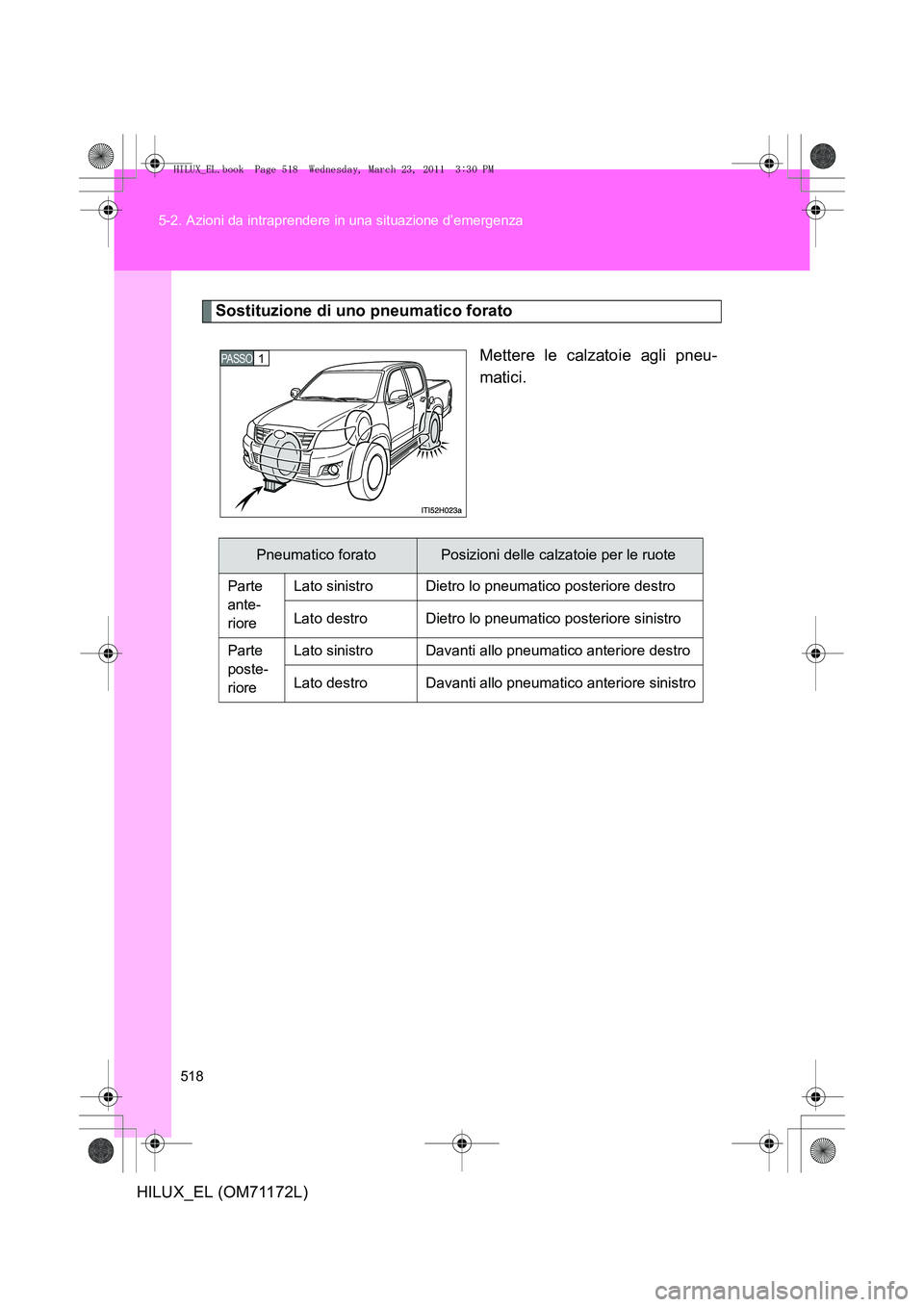

Mettere le calzatoie agli pneu-
matici.
PASSO 1
Pneumatico foratoPosizioni delle calzatoie per le ruote
Parte
ante-
riore Lato sinistro Dietro lo pneumatico posteriore destro
Lato destro Dietro lo pneumatico posteriore sinistro
Parte
poste-
riore Lato sinistro Davanti allo pneumatico anteriore destro
Lato destro Davanti allo pneumatico anteriore sinistro
HILUX_EL.book Page 518 Wednesday, March 23, 2011 3:30 PM

5
519
5-2. Azioni da intraprendere in una situazione d’emergenza
Se si verifica un problema
HILUX_EL (OM71172L)

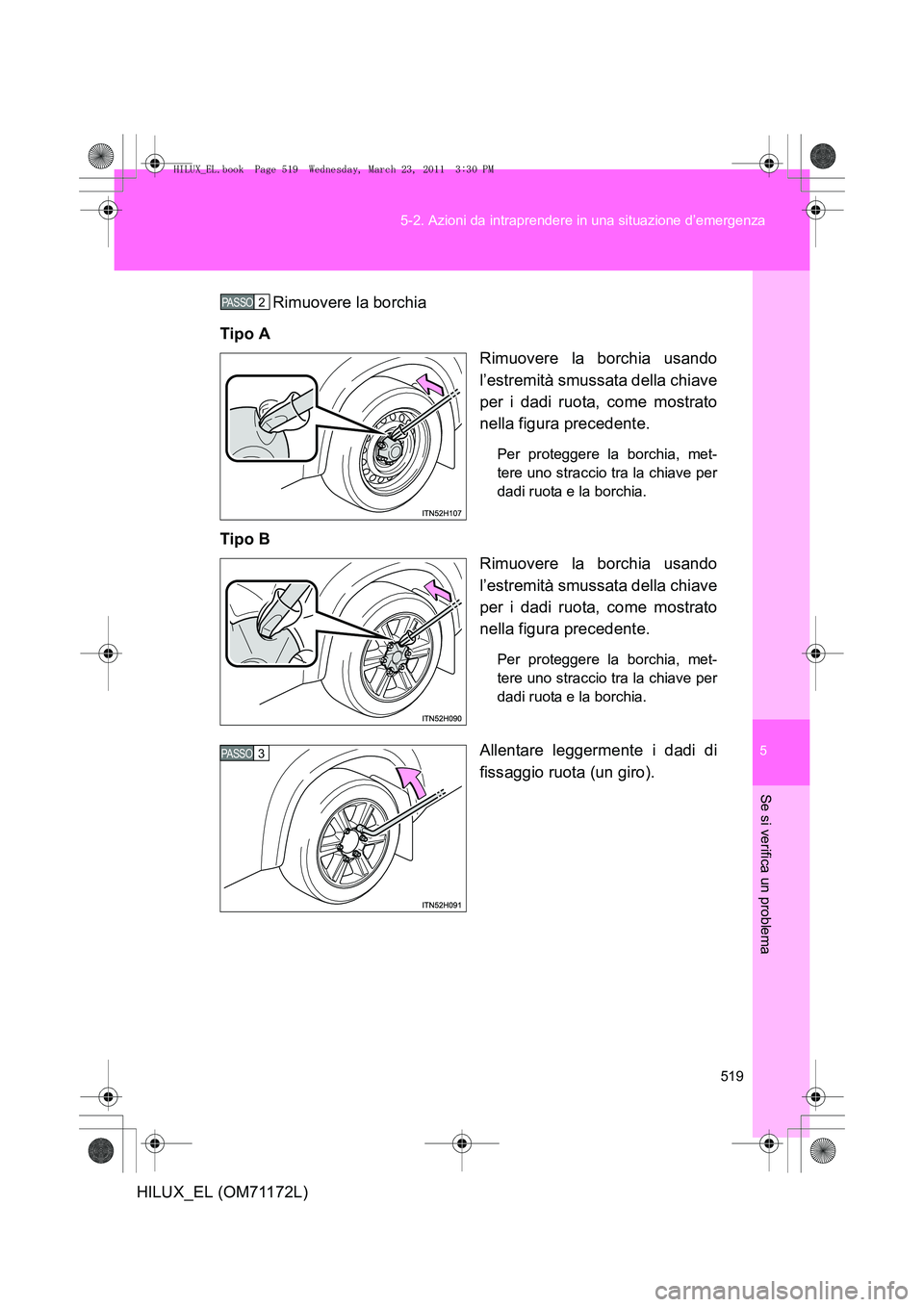

Rimuovere la borchia
Tipo A Rimuovere la borchia usando
l’estremità smussata della chiave
per i dadi ruota, come mostrato
nella figura precedente.
Per proteggere la borchia, met-
tere uno straccio tra la chiave per
dadi ruota e la borchia.
Tipo BRimuovere la borchia usando
l’estremità smussata della chiave
per i dadi ruota, come mostrato
nella figura precedente.
Per proteggere la borchia, met-
tere uno straccio tra la chiave per
dadi ruota e la borchia.
Allentare leggermente i dadi di
fissaggio ruota (un giro).
PASSO 2
PASSO 3
HILUX_EL.book Page 519 Wednesday, March 23, 2011 3:30 PM

520
5-2. Azioni da intraprendere in una situazione d’emergenza
HILUX_EL (OM71172L)

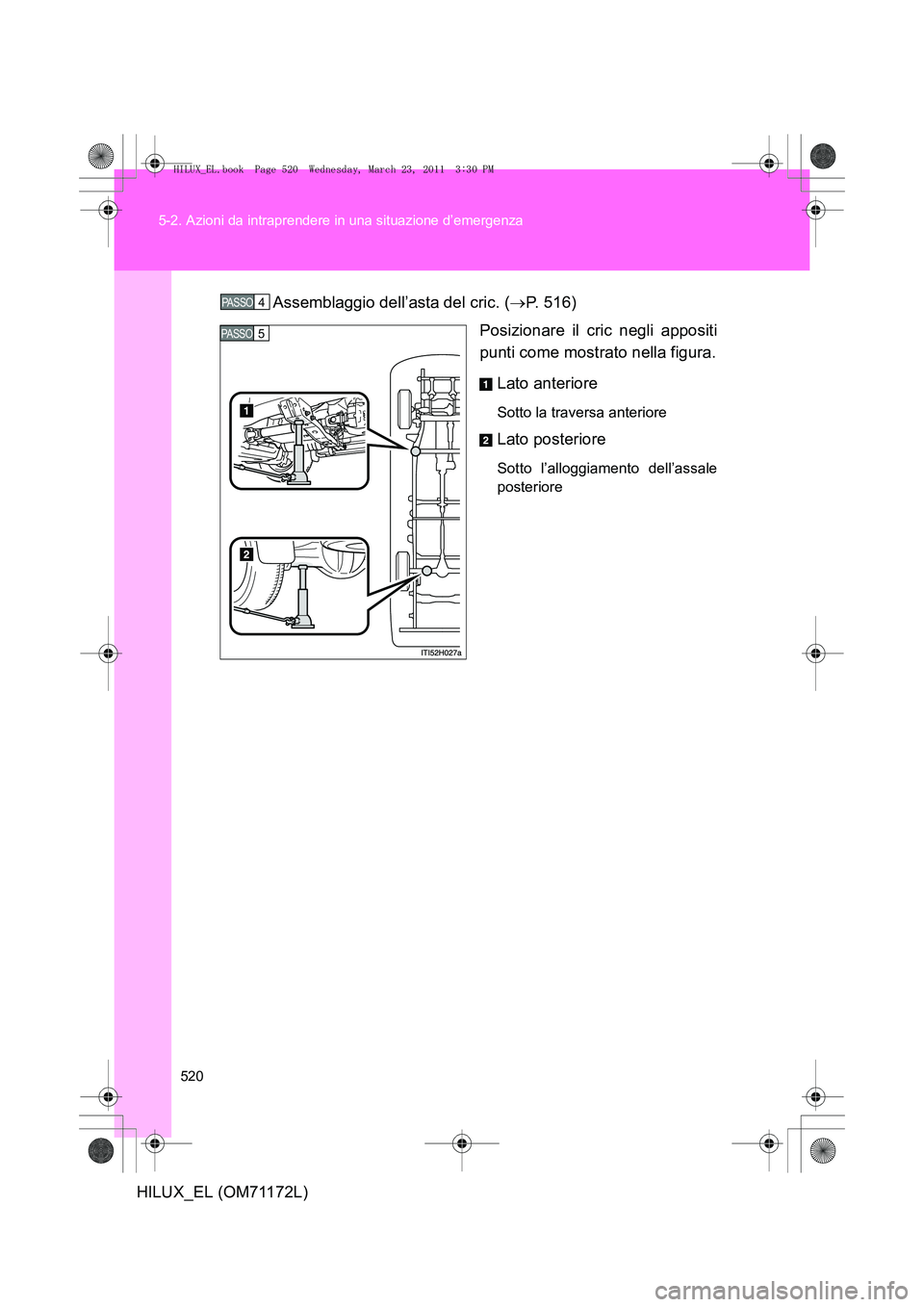

Assemblaggio dell’asta del cric. (
→P. 516)
Posizionare il cric negli appositi
punti come mostrato nella figura.
Lato anteriore
Sotto la traversa anteriore
Lato posteriore
Sotto l’alloggiamento dell’assale
posteriore
PASSO 4
PASSO 5
