TOYOTA HILUX 2013 Betriebsanleitungen (in German)

511
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)

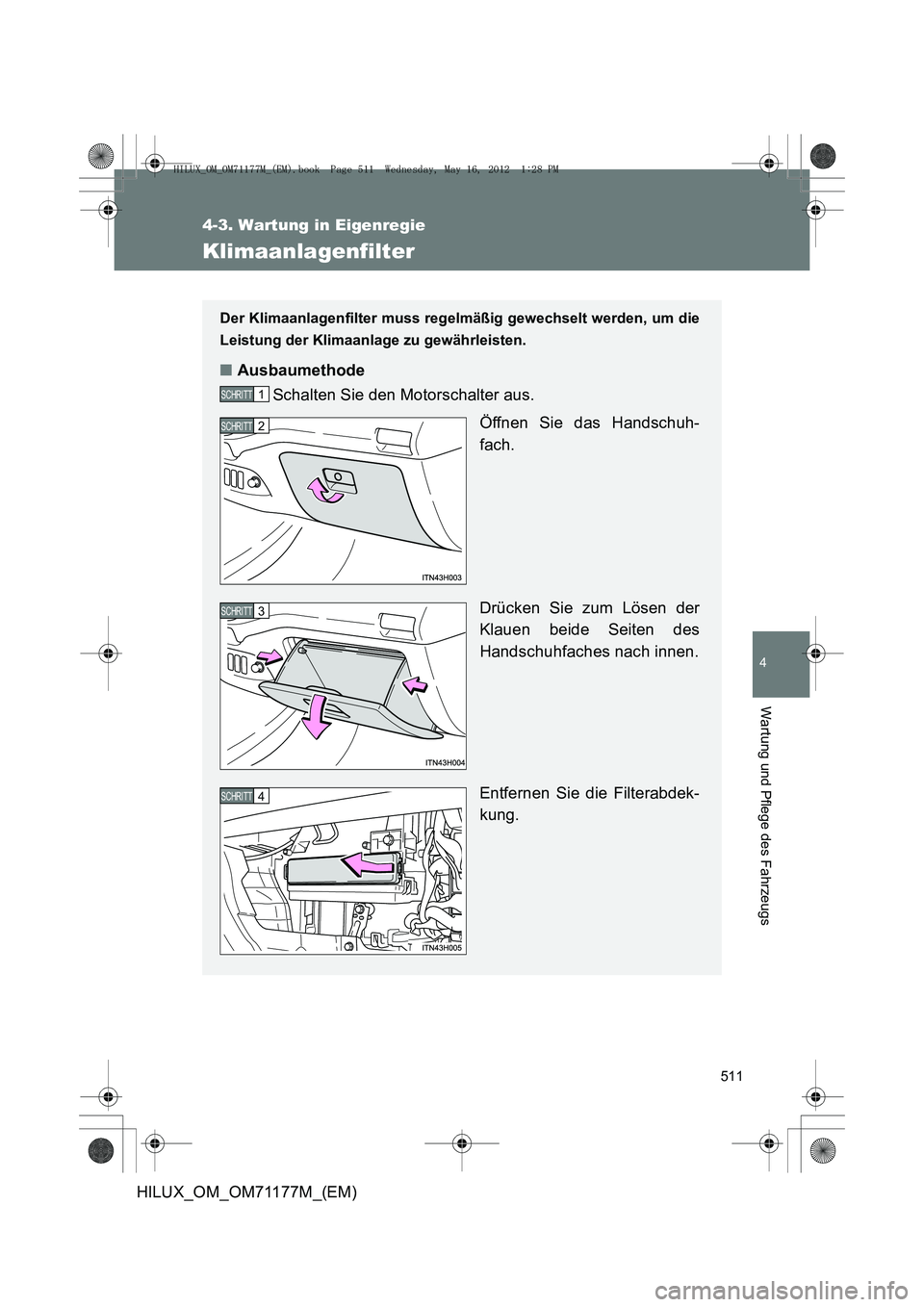

Klimaanlagenfilter
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage zu gewährleisten.
■ Ausbaumethode
Schalten Sie den Motorschalter aus.
Öffnen Sie das Handschuh-
fach.
Drücken Sie zum Lösen der
Klauen beide Seiten des
Handschuhfaches nach innen.
Entfernen Sie die Filterabdek-
kung.
1 SCHRITT
2 SCHRITT
3 SCHRITT
4 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 511 Wednesday, May 16, 2012 1:28 PM

512
4-3. Wartung in Eigenregie
HILUX_OM_OM71177M_(EM)
■

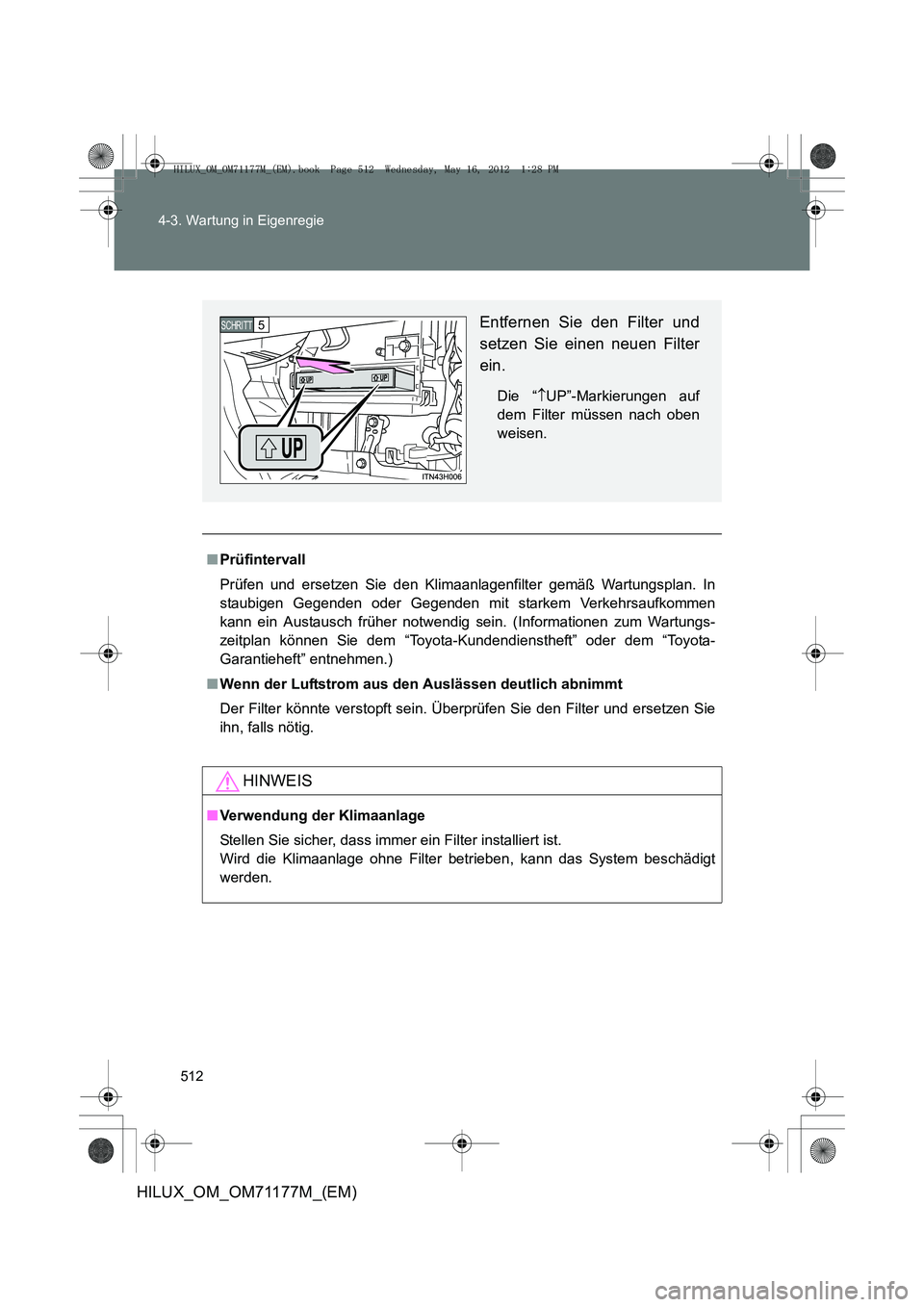

Prüfintervall
Prüfen und ersetzen Sie den Klimaanlagenfilter gemäß Wartungsplan. In
staubigen Gegenden oder Gegenden mit starkem Verkehrsaufkommen
kann ein Austausch früher notwendig sein. (Informationen zum Wartungs-
zeitplan können Sie dem “Toyota-Kundendienstheft” oder dem “Toyota-
Garantieheft” entnehmen.)
■ Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie
ihn, falls nötig.
HINWEIS
■Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter installiert ist.
Wird die Klimaanlage ohne Filter betrieben, kann das System beschädigt
werden.
Entfernen Sie den Filter und
setzen Sie einen neuen Filter
ein.
Die “ ↑UP”-Markierungen auf
dem Filter müssen nach oben
weisen.
5 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 512 Wednesday, May 16, 2012 1:28 PM

513
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)

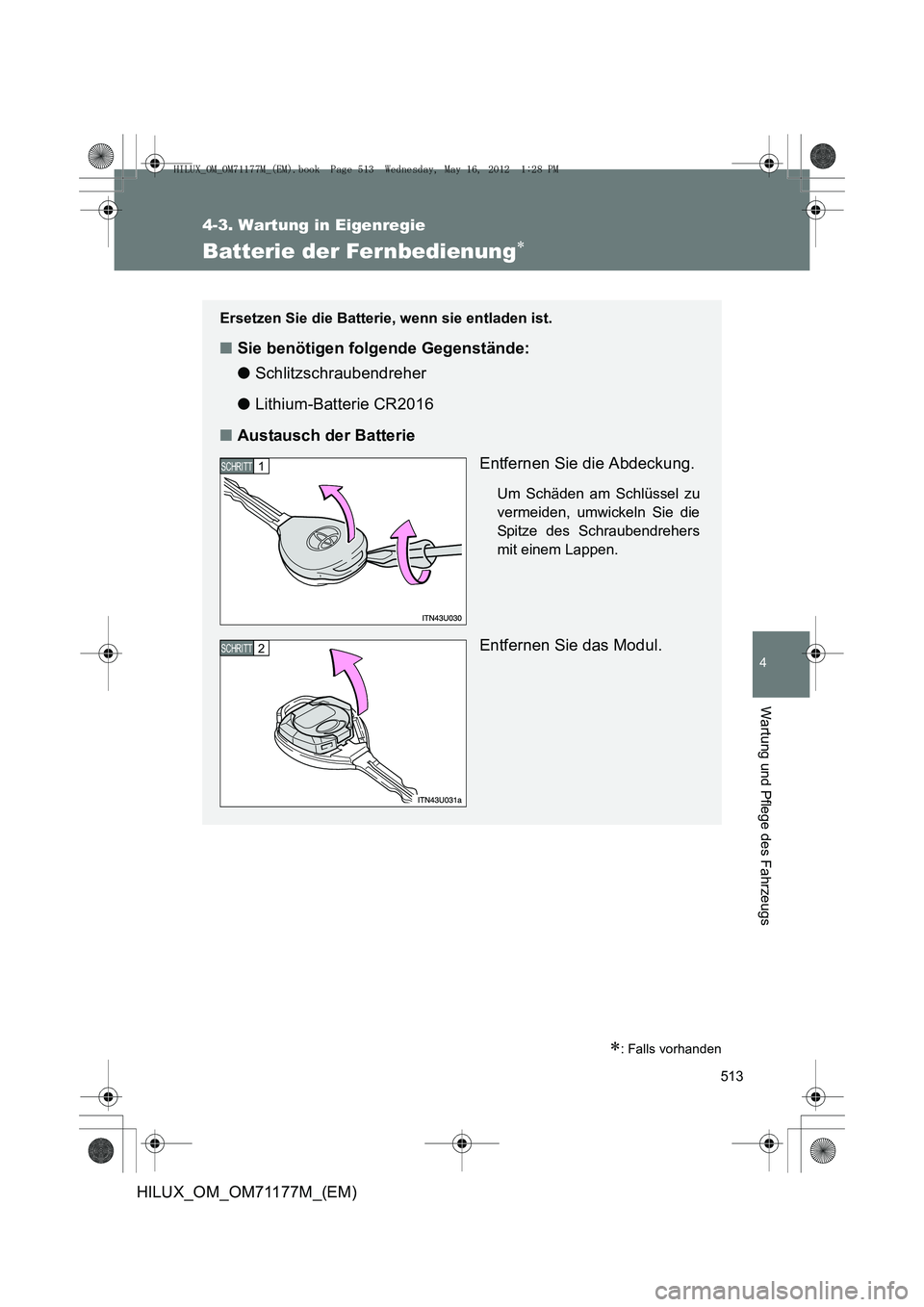

Batterie der Fernbedienung∗
∗: Falls vorhanden
Ersetzen Sie die Batterie, wenn sie entladen ist.
■Sie benötigen folgende Gegenstände:
● Schlitzschraubendreher
● Lithium-Batterie CR2016
■ Austausch der Batterie
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu
vermeiden, umwickeln Sie die
Spitze des Schraubendrehers
mit einem Lappen.
Entfernen Sie das Modul.
1 SCHRITT
2 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 513 Wednesday, May 16, 2012 1:28 PM

514
4-3. Wartung in Eigenregie
HILUX_OM_OM71177M_(EM)
■

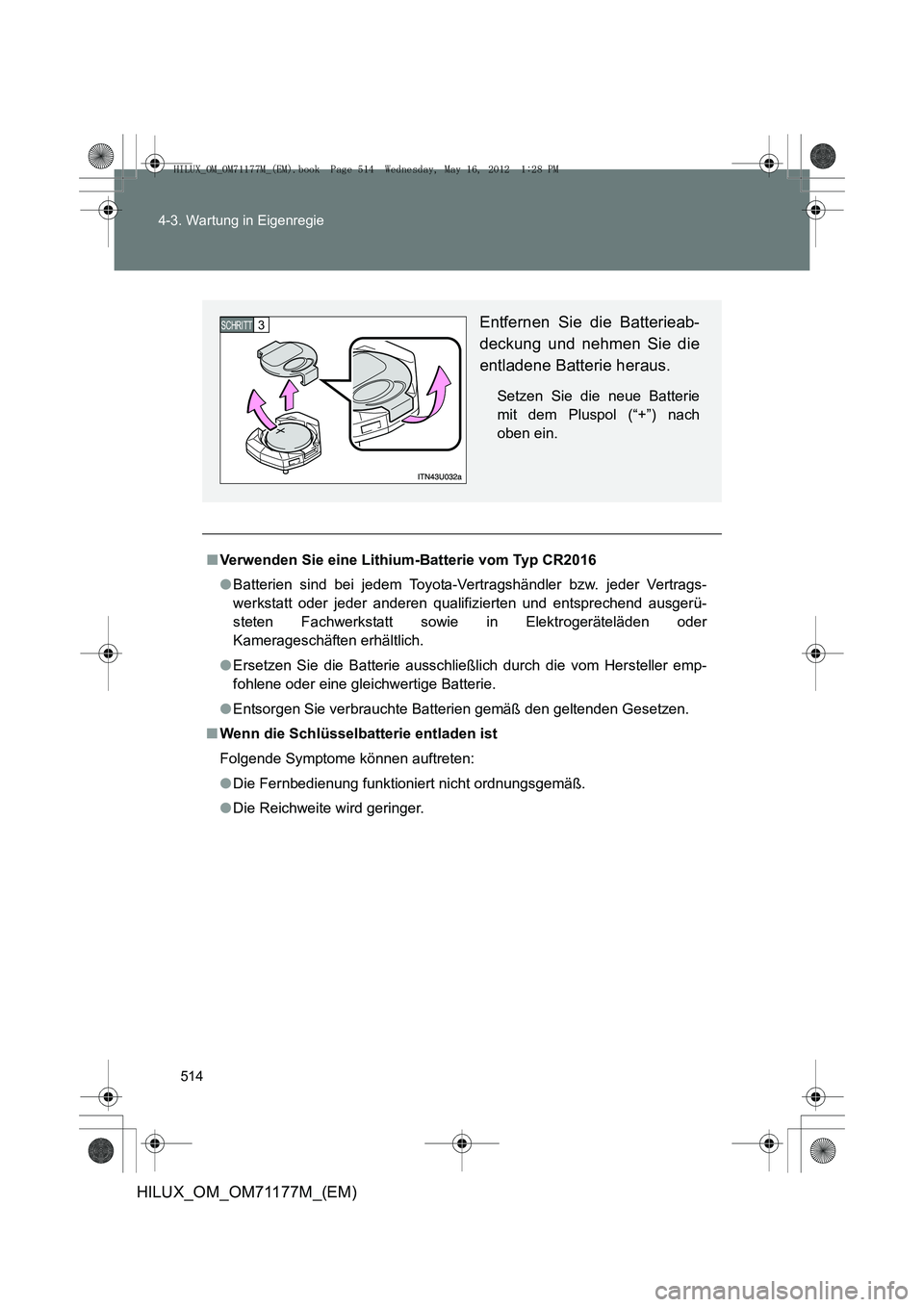

Verwenden Sie eine Lithium-Batterie vom Typ CR2016
●Batterien sind bei jedem Toyota-Vertragshändler bzw. jeder Vertrags-
werkstatt oder jeder anderen qualifizierten und entsprechend ausgerü-
steten Fachwerkstatt sowie in Elektrogeräteläden oder
Kamerageschäften erhältlich.
● Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller emp-
fohlene oder eine gleichwertige Batterie.
● Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■ Wenn die Schlüsselbatterie entladen ist
Folgende Symptome können auftreten:
●Die Fernbedienung funktioniert nicht ordnungsgemäß.
● Die Reichweite wird geringer.
Entfernen Sie die Batterieab-
deckung und nehmen Sie die
entladene Batterie heraus.
Setzen Sie die neue Batterie
mit dem Pluspol (“+”) nach
oben ein.
3 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 514 Wednesday, May 16, 2012 1:28 PM

515
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)

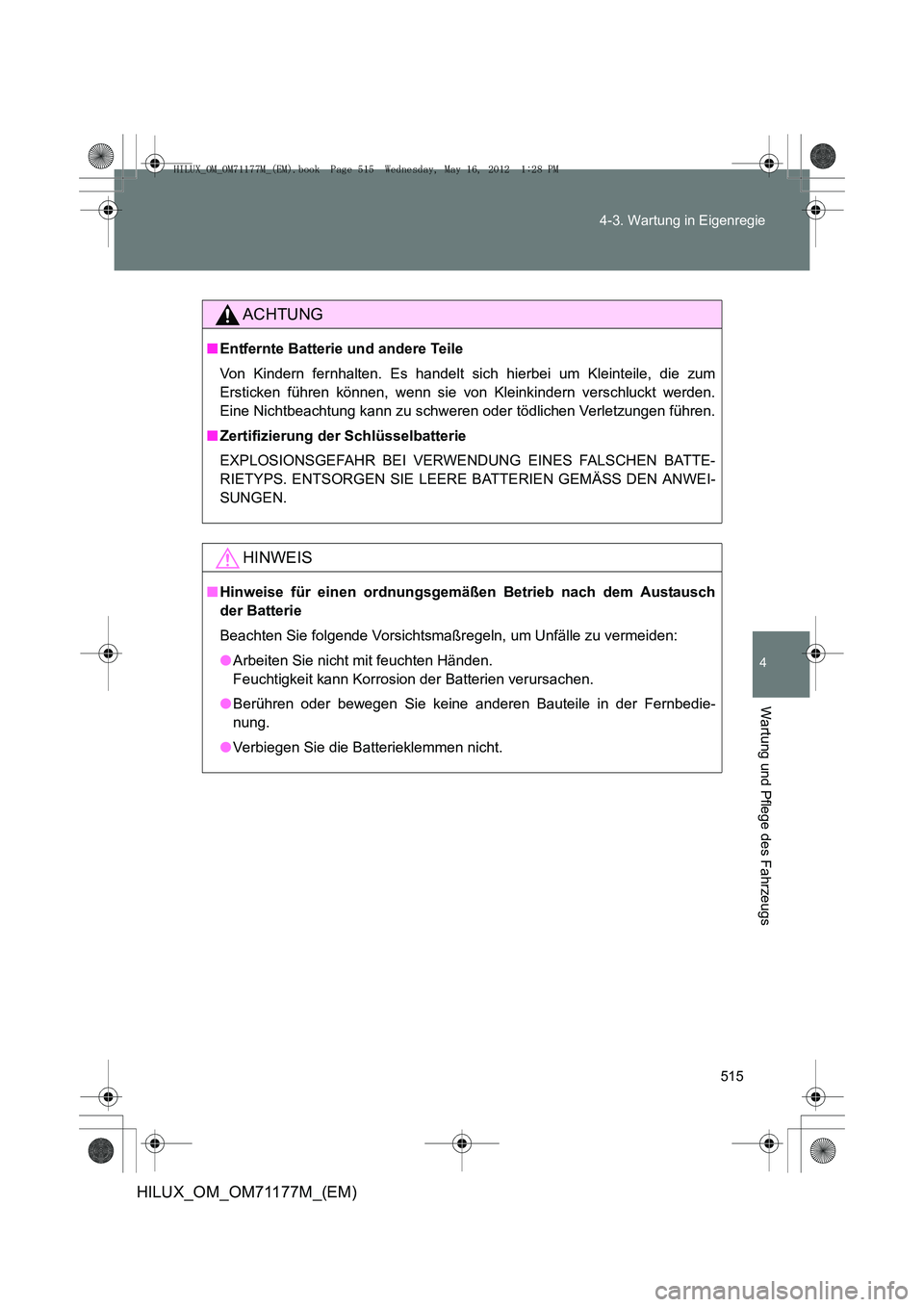

ACHTUNG
■
Entfernte Batterie und andere Teile
Von Kindern fernhalten. Es handelt sich hierbei um Kleinteile, die zum
Ersticken führen können, wenn sie von Kleinkindern verschluckt werden.
Eine Nichtbeachtung kann zu schweren oder tödlichen Verletzungen führen.
■ Zertifizierung der Schlüsselbatterie
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTE-
RIETYPS. ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEI-
SUNGEN.
HINWEIS
■Hinweise für einen ordnungsgemäßen Betrieb nach dem Austausch
der Batterie
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden:
●Arbeiten Sie nicht mit feuchten Händen.
Feuchtigkeit kann Korrosion der Batterien verursachen.
● Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedie-
nung.
● Verbiegen Sie die Batterieklemmen nicht.
HILUX_OM_OM71177M_(EM).book Page 515 Wednesday, May 16, 2012 1:28 PM

516
4-3. Wartung in Eigenregie
HILUX_OM_OM71177M_(EM)

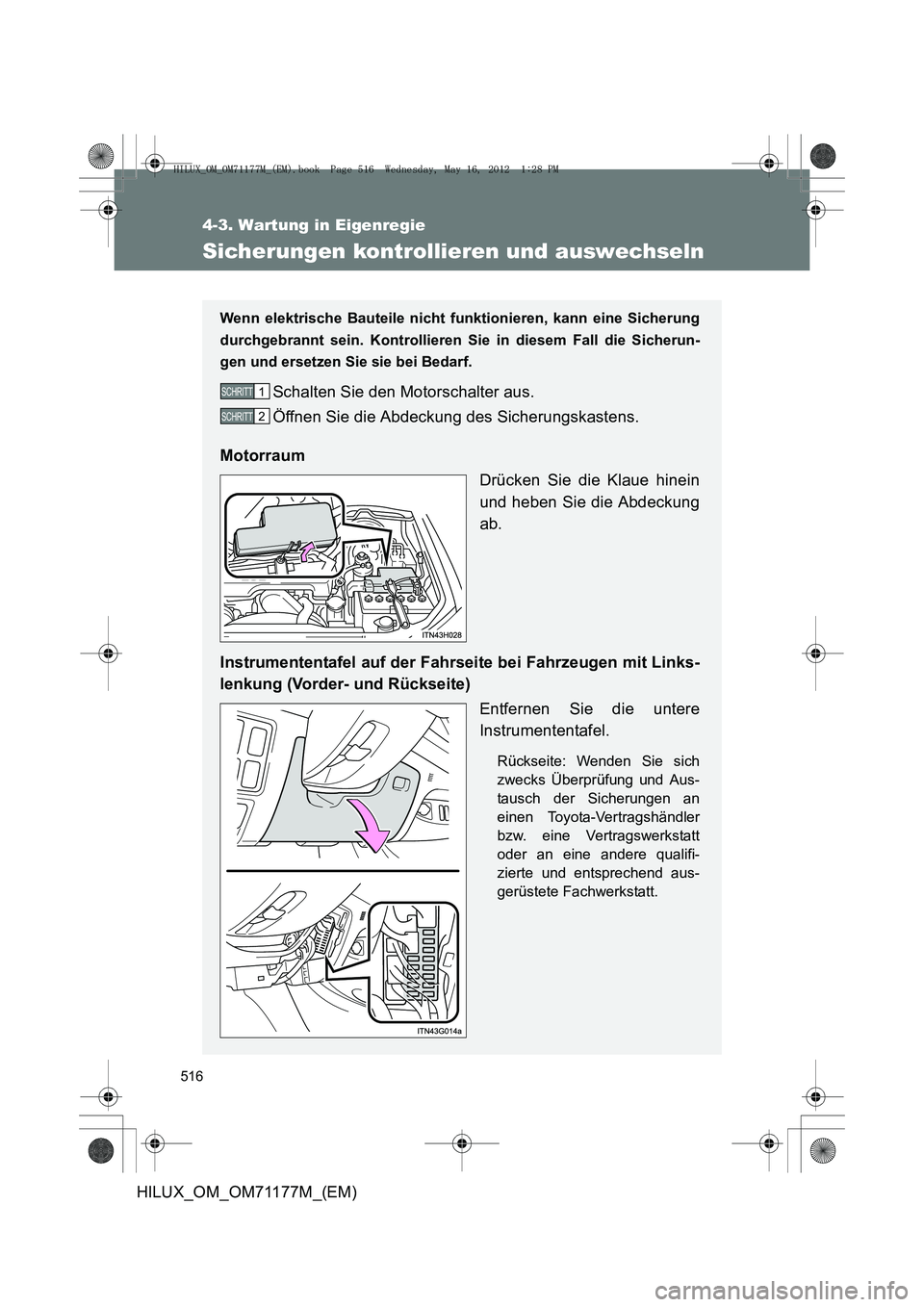

Sicherungen kontrollieren und auswechseln
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherun-
gen und ersetzen Sie sie bei Bedarf.
Schalten Sie den Motorschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Motorraum Drücken Sie die Klaue hinein
und heben Sie die Abdeckung
ab.
Instrumententafel auf der Fahrseite bei Fahrzeugen mit Links-
lenkung (Vorder- und Rückseite) Entfernen Sie die untere
Instrumententafel.
Rückseite: Wenden Sie sich
zwecks Überprüfung und Aus-
tausch der Sicherungen an
einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt
oder an eine andere qualifi-
zierte und entsprechend aus-
gerüstete Fachwerkstatt.
1 SCHRITT
2 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 516 Wednesday, May 16, 2012 1:28 PM

517
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)

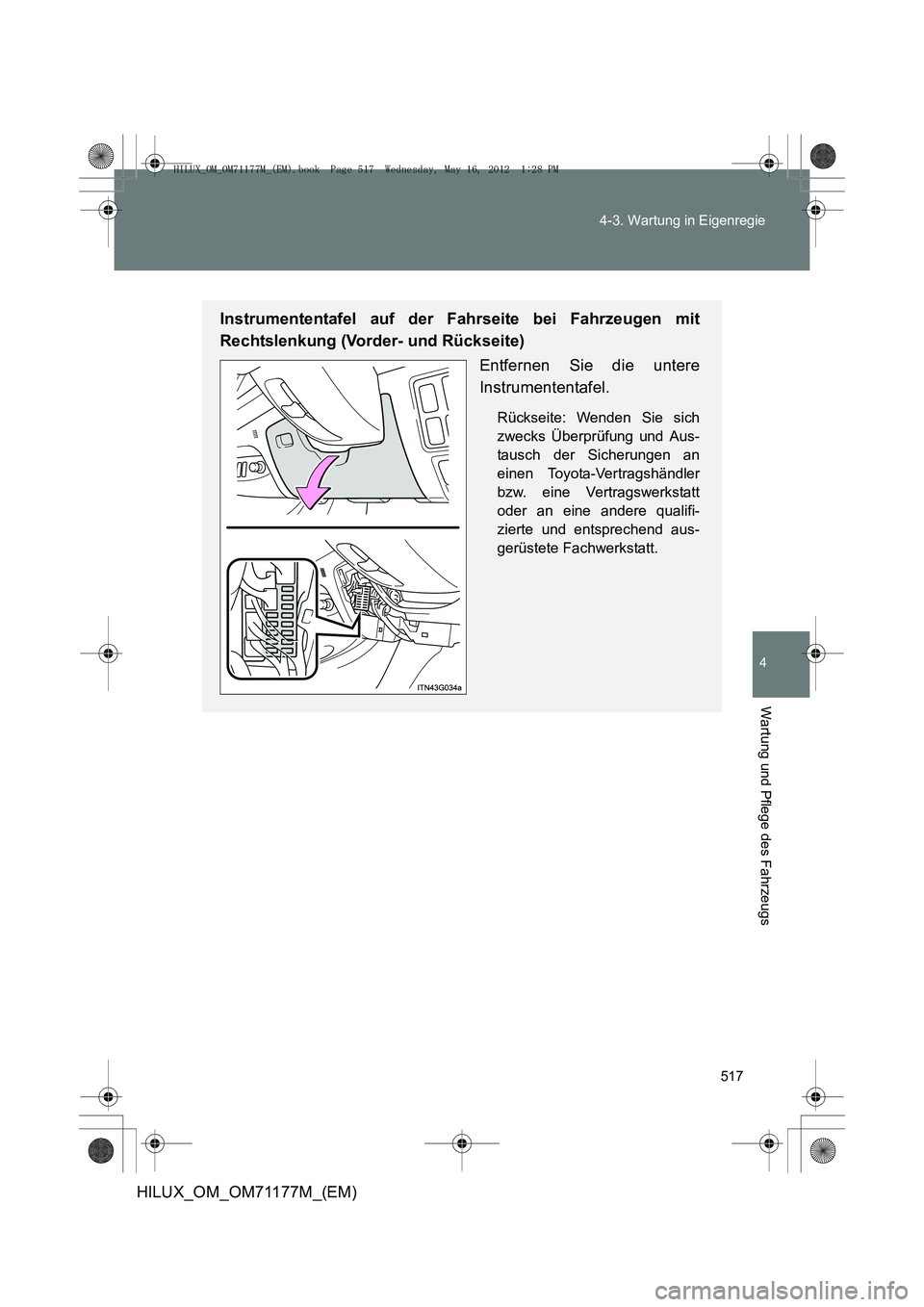

Instrumententafel auf der Fahrseite bei Fahrzeugen mit
Rechtslenkung (Vorder- und Rückseite)
Entfernen Sie die untere
Instrumententafel.
Rückseite: Wenden Sie sich
zwecks Überprüfung und Aus-
tausch der Sicherungen an
einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt
oder an eine andere qualifi-
zierte und entsprechend aus-
gerüstete Fachwerkstatt.
HILUX_OM_OM71177M_(EM).book Page 517 Wednesday, May 16, 2012 1:28 PM

518
4-3. Wartung in Eigenregie
HILUX_OM_OM71177M_(EM)
Instrumententafel auf der Beifahrerseite bei Fahrzeugen mit
Linkslenkung
Öffnen Sie das Handschuh-
fach. Drücken Sie zum Lösen
der Klauen beide Seiten des
Handschuhfaches nach innen.
HILUX_OM_OM71177M_(EM).book Page 518 Wednesday, May 16, 2012 1:28 PM

519
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)

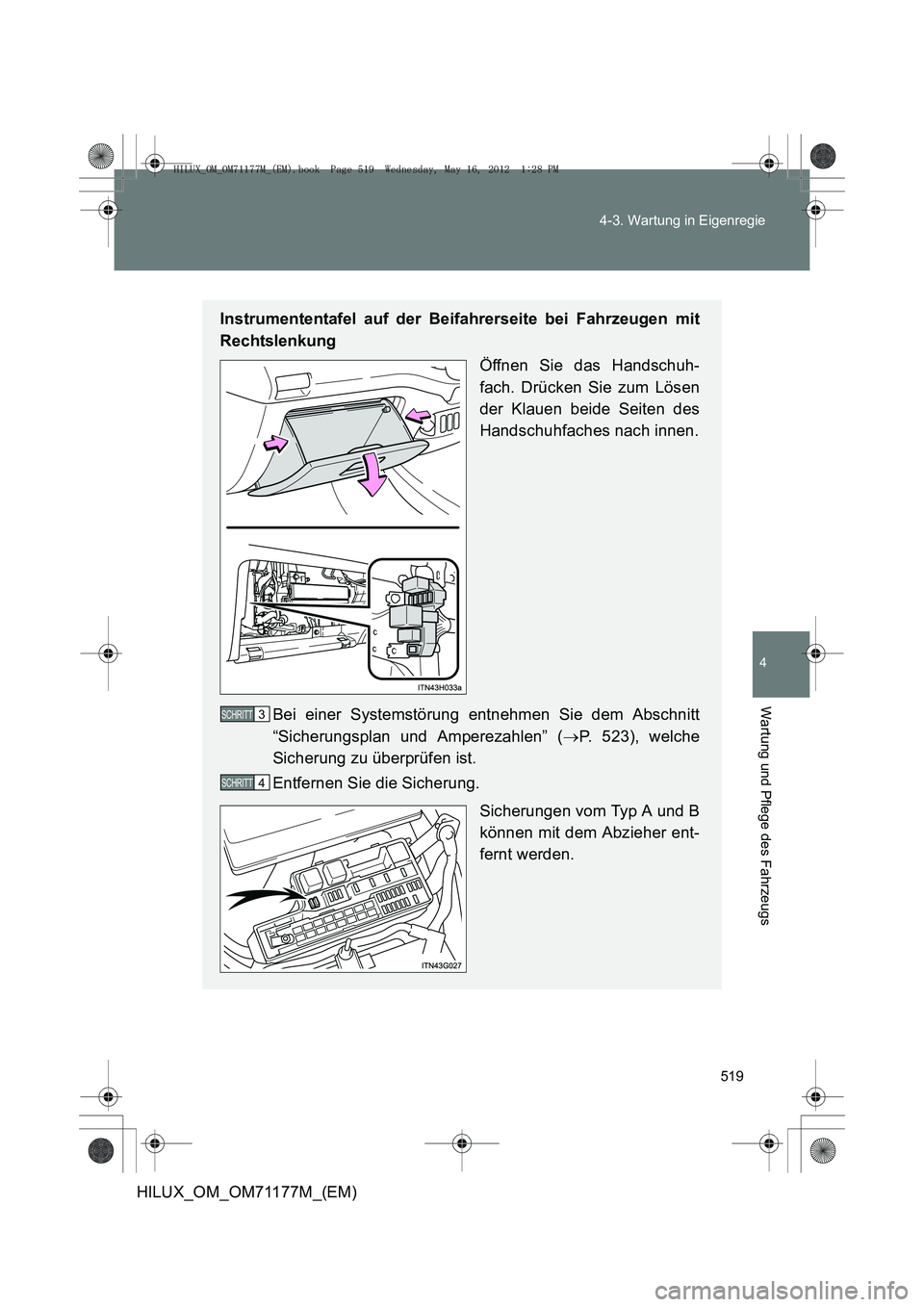

Instrumententafel auf der Beifahrerseite bei Fahrzeugen mit
Rechtslenkung
Öffnen Sie das Handschuh-
fach. Drücken Sie zum Lösen
der Klauen beide Seiten des
Handschuhfaches nach innen.
Bei einer Systemstörung entnehmen Sie dem Abschnitt
“Sicherungsplan und Amperezahlen” ( →P. 523), welche
Sicherung zu überprüfen ist.
Entfernen Sie die Sicherung.
Sicherungen vom Typ A und B
können mit dem Abzieher ent-
fernt werden.
3 SCHRITT
4 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 519 Wednesday, May 16, 2012 1:28 PM

520
4-3. Wartung in Eigenregie
HILUX_OM_OM71177M_(EM)

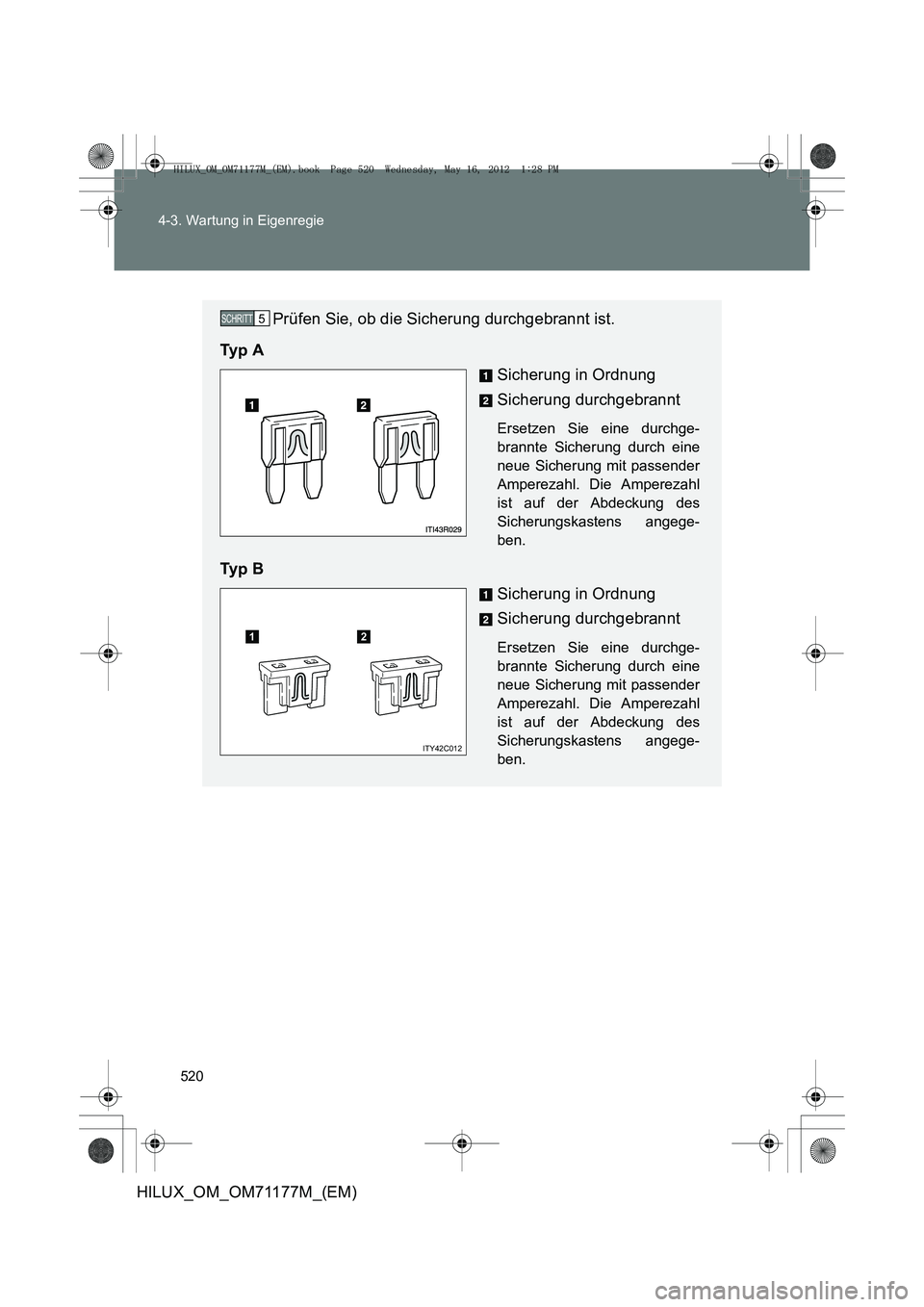

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Ty p A Sicherung in Ordnung
Sicherung durchgebrannt
Ersetzen Sie eine durchge-
brannte Sicherung durch eine
neue Sicherung mit passender
Amperezahl. Die Amperezahl
ist auf der Abdeckung des
Sicherungskastens angege-
ben.
Ty p BSicherung in Ordnung
Sicherung durchgebrannt
Ersetzen Sie eine durchge-
brannte Sicherung durch eine
neue Sicherung mit passender
Amperezahl. Die Amperezahl
ist auf der Abdeckung des
Sicherungskastens angege-
ben.
5 SCHRITT
12
ITY42C012
