TOYOTA HILUX 2013 Betriebsanleitungen (in German)

521
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)

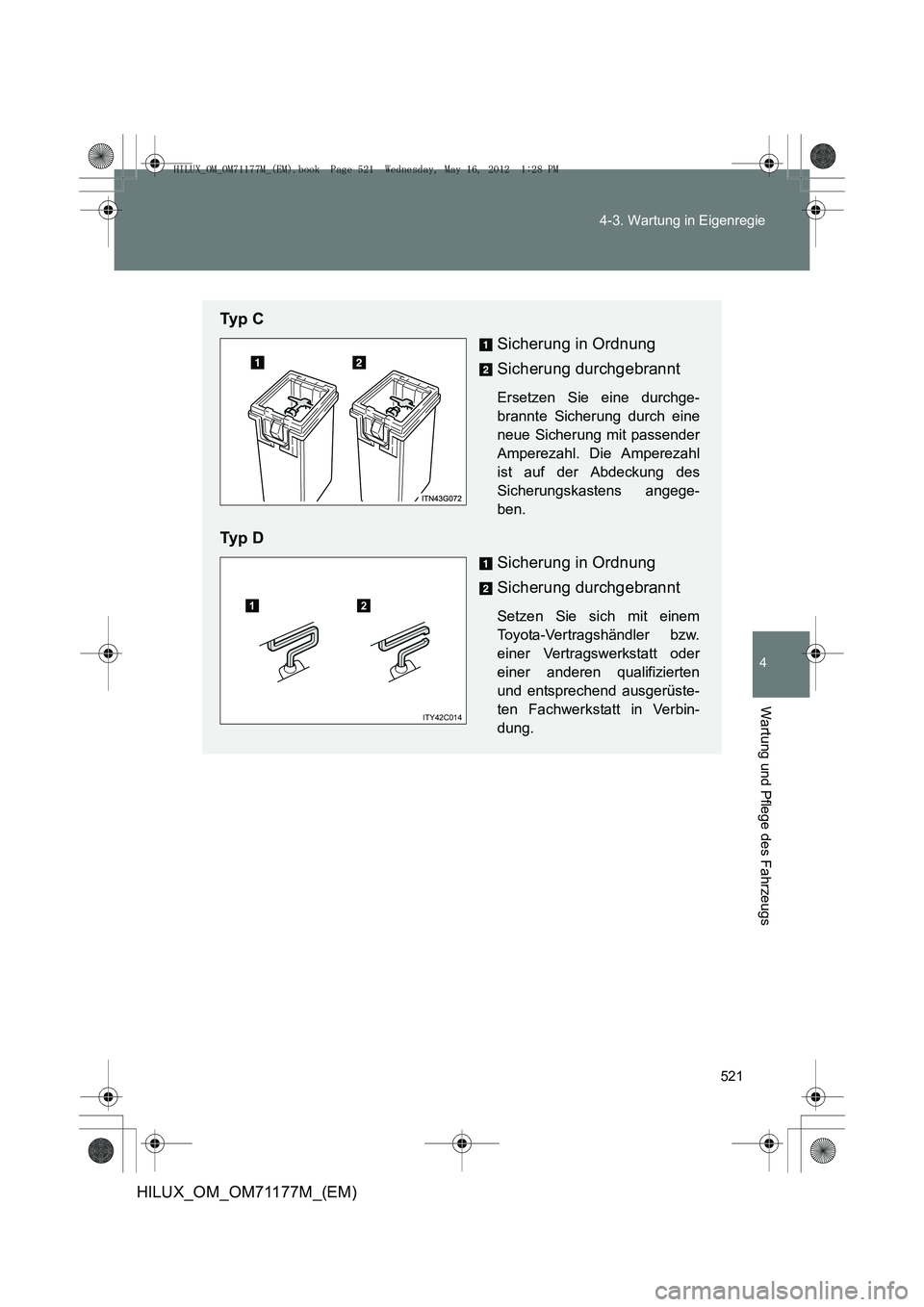

Ty p C
Sicherung in Ordnung
Sicherung durchgebrannt
Ersetzen Sie eine durchge-
brannte Sicherung durch eine
neue Sicherung mit passender
Amperezahl. Die Amperezahl
ist auf der Abdeckung des
Sicherungskastens angege-
ben.
Ty p DSicherung in Ordnung
Sicherung durchgebrannt
Setzen Sie sich mit einem
Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder
einer anderen qualifizierten
und entsprechend ausgerüste-
ten Fachwerkstatt in Verbin-
dung.12
ITY42C014
HILUX_OM_OM71177M_(EM).book Page 521 Wednesday, May 16, 2012 1:28 PM

522
4-3. Wartung in Eigenregie
HILUX_OM_OM71177M_(EM)

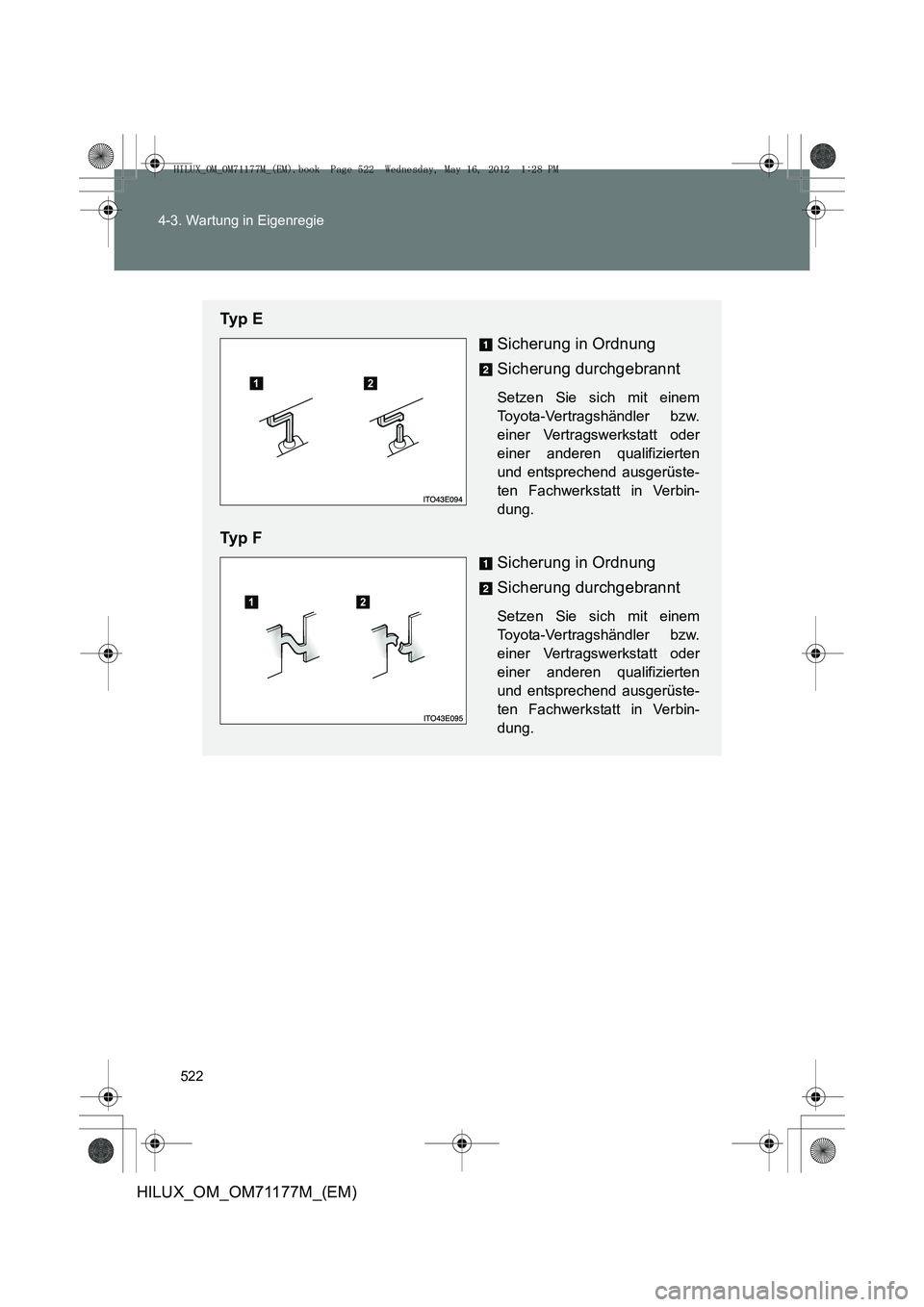

Ty p E
Sicherung in Ordnung
Sicherung durchgebrannt
Setzen Sie sich mit einem
Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder
einer anderen qualifizierten
und entsprechend ausgerüste-
ten Fachwerkstatt in Verbin-
dung.
Ty p FSicherung in Ordnung
Sicherung durchgebrannt
Setzen Sie sich mit einem
Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder
einer anderen qualifizierten
und entsprechend ausgerüste-
ten Fachwerkstatt in Verbin-
dung.
12
12
HILUX_OM_OM71177M_(EM).book Page 522 Wednesday, May 16, 2012 1:28 PM

523
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)

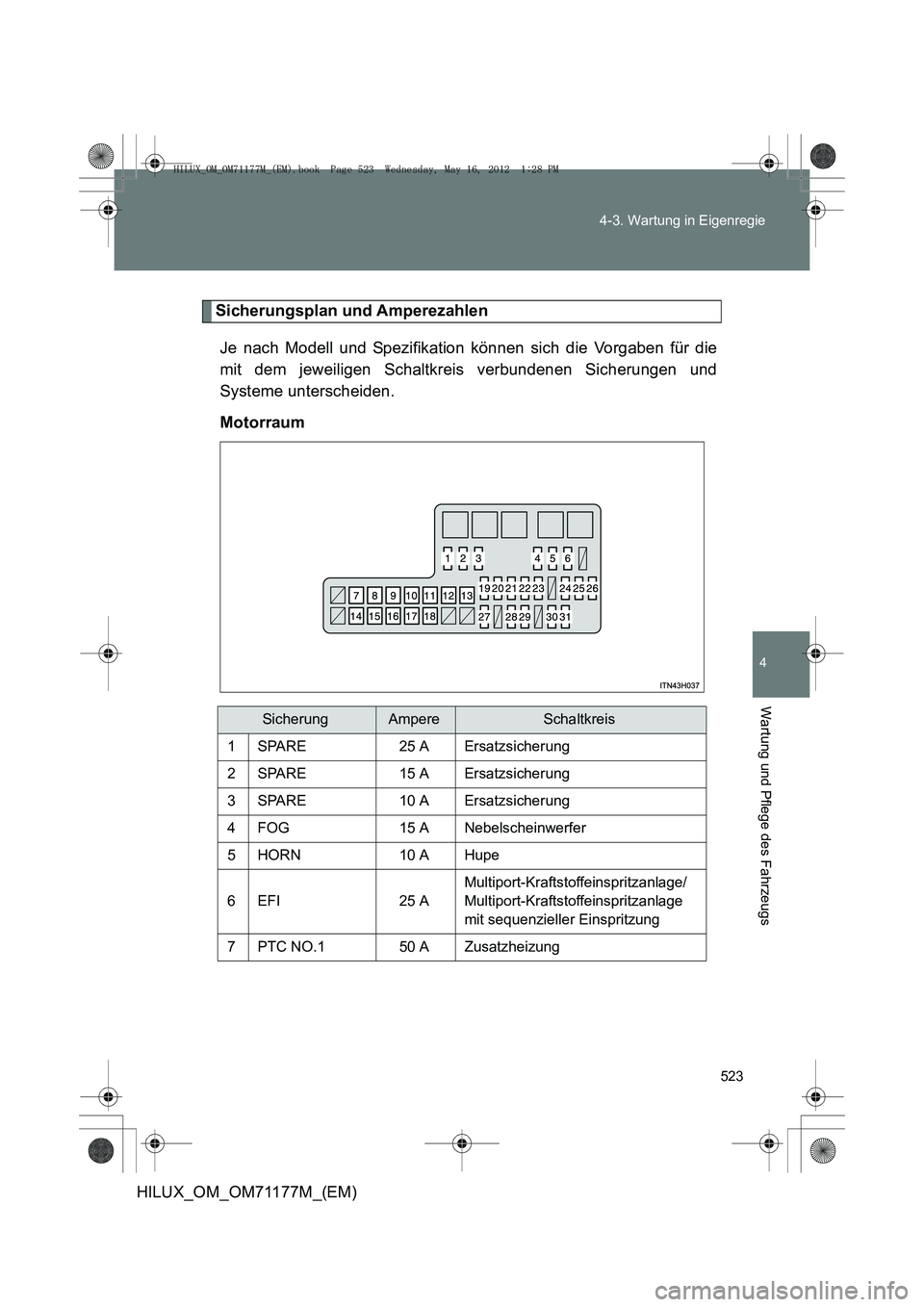

Sicherungsplan und Amperezahlen
Je nach Modell und Spezifikation können sich die Vorgaben für die
mit dem jeweiligen Schaltkreis verbundenen Sicherungen und
Systeme unterscheiden.
Motorraum
SicherungAmpereSchaltkreis
1SPARE25 AErsatzsicherung
2SPARE15 AErsatzsicherung
3SPARE10 AErsatzsicherung
4FOG15 ANebelscheinwerfer
5HORN10 AHupe
6EFI25 A
Multiport-Kraftstoffeinspritzanlage/
Multiport-Kraftstoffeinspritzanlage
mit sequenzieller Einspritzung
7PTC NO.150 AZusatzheizung
HILUX_OM_OM71177M_(EM).book Page 523 Wednesday, May 16, 2012 1:28 PM

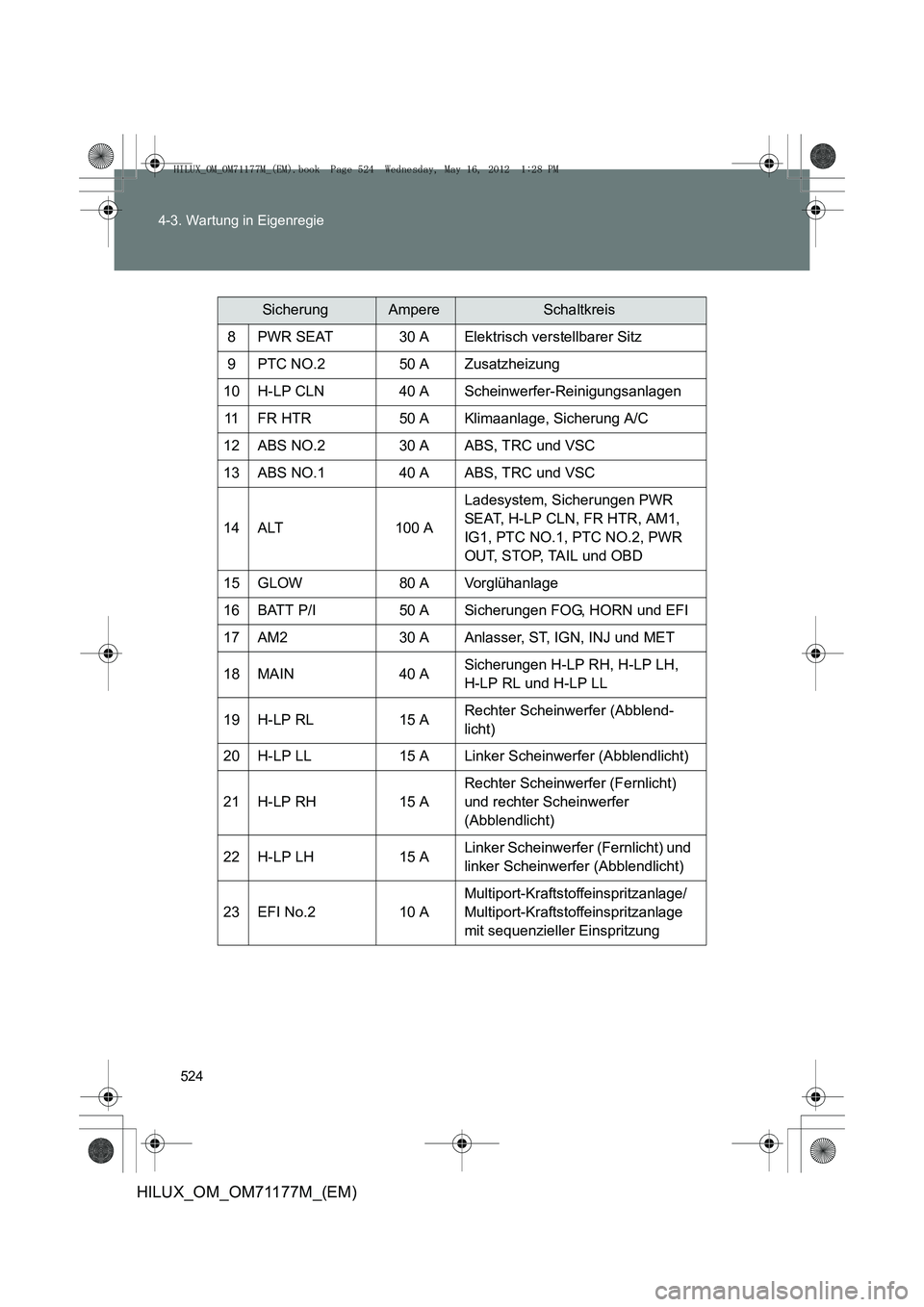

524
4-3. Wartung in Eigenregie
HILUX_OM_OM71177M_(EM)
SicherungAmpereSchaltkreis
8PWR SEAT30 AElektrisch verstellbarer Sitz
9PTC NO.250 AZusatzheizung
10H-LP CLN40 AScheinwerfer-Reinigungsanlagen
11FR HTR50 AKlimaanlage, Sicherung A/C
12ABS NO.230 AABS, TRC und VSC
13ABS NO.140 AABS, TRC und VSC
14ALT100 A
Ladesystem, Sicherungen PWR
SEAT, H-LP CLN, FR HTR, AM1,
IG1, PTC NO.1, PTC NO.2, PWR
OUT, STOP, TAIL und OBD
15GLOW80 AVorglühanlage
16BATT P/I50 ASicherungen FOG, HORN und EFI
17AM230 AAnlasser, ST, IGN, INJ und MET
18MAIN40 ASicherungen H-LP RH, H-LP LH,
H-LP RL und H-LP LL
19H-LP RL15 ARechter Scheinwerfer (Abblend-
licht)
20H-LP LL15 ALinker Scheinwerfer (Abblendlicht)
21H-LP RH15 A
Rechter Scheinwerfer (Fernlicht)
und rechter Scheinwerfer
(Abblendlicht)
22H-LP LH15 ALinker Scheinwerfer (Fernlicht) und
linker Scheinwerfer (Abblendlicht)
23EFI No.210 A
Multiport-Kraftstoffeinspritzanlage/
Multiport-Kraftstoffeinspritzanlage
mit sequenzieller Einspritzung
HILUX_OM_OM71177M_(EM).book Page 524 Wednesday, May 16, 2012
1:28 PM

525
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)

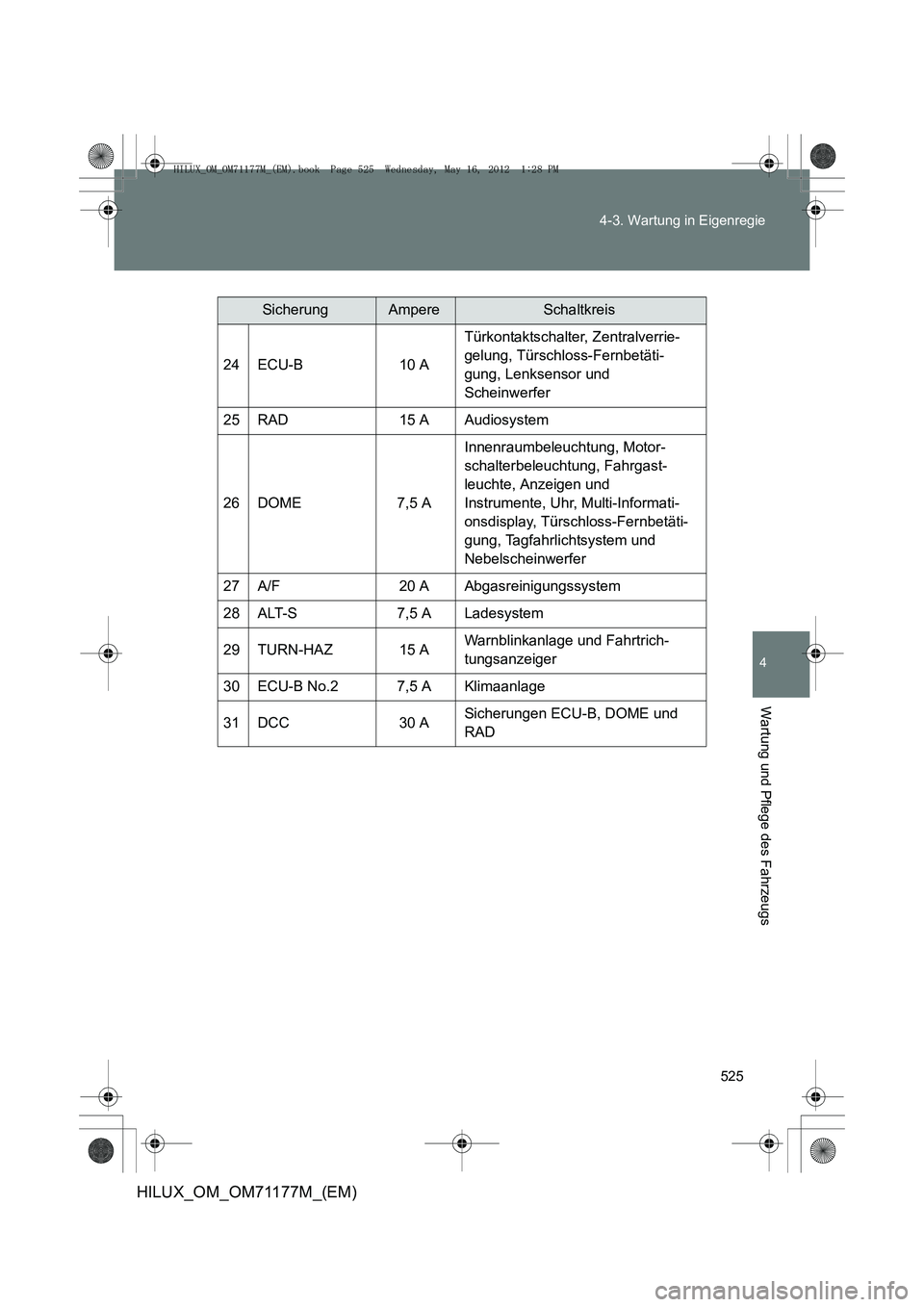

SicherungAmpereSchaltkreis
24ECU-B10 A
Türkontaktschalter, Zentralverrie-
gelung, Türschloss-Fernbetäti-
gung, Lenksensor und
Scheinwerfer
25RAD15 AAudiosystem
26DOME7,5 A
Innenraumbeleuchtung, Motor-
schalterbeleuchtung, Fahrgast-
leuchte, Anzeigen und
Instrumente, Uhr, Multi-Informati-
onsdisplay, Türschloss-Fernbetäti-
gung, Tagfahrlichtsystem und
Nebelscheinwerfer
27A/F20 AAbgasreinigungssystem
28ALT-S7,5 ALadesystem
29TURN-HAZ15 AWarnblinkanlage und Fahrtrich-
tungsanzeiger
30ECU-B No.27,5 AKlimaanlage
31DCC30 ASicherungen ECU-B, DOME und
RAD
HILUX_OM_OM71177M_(EM).book Page 525 Wednesday, May 16, 2012
1:28 PM

526
4-3. Wartung in Eigenregie
HILUX_OM_OM71177M_(EM)

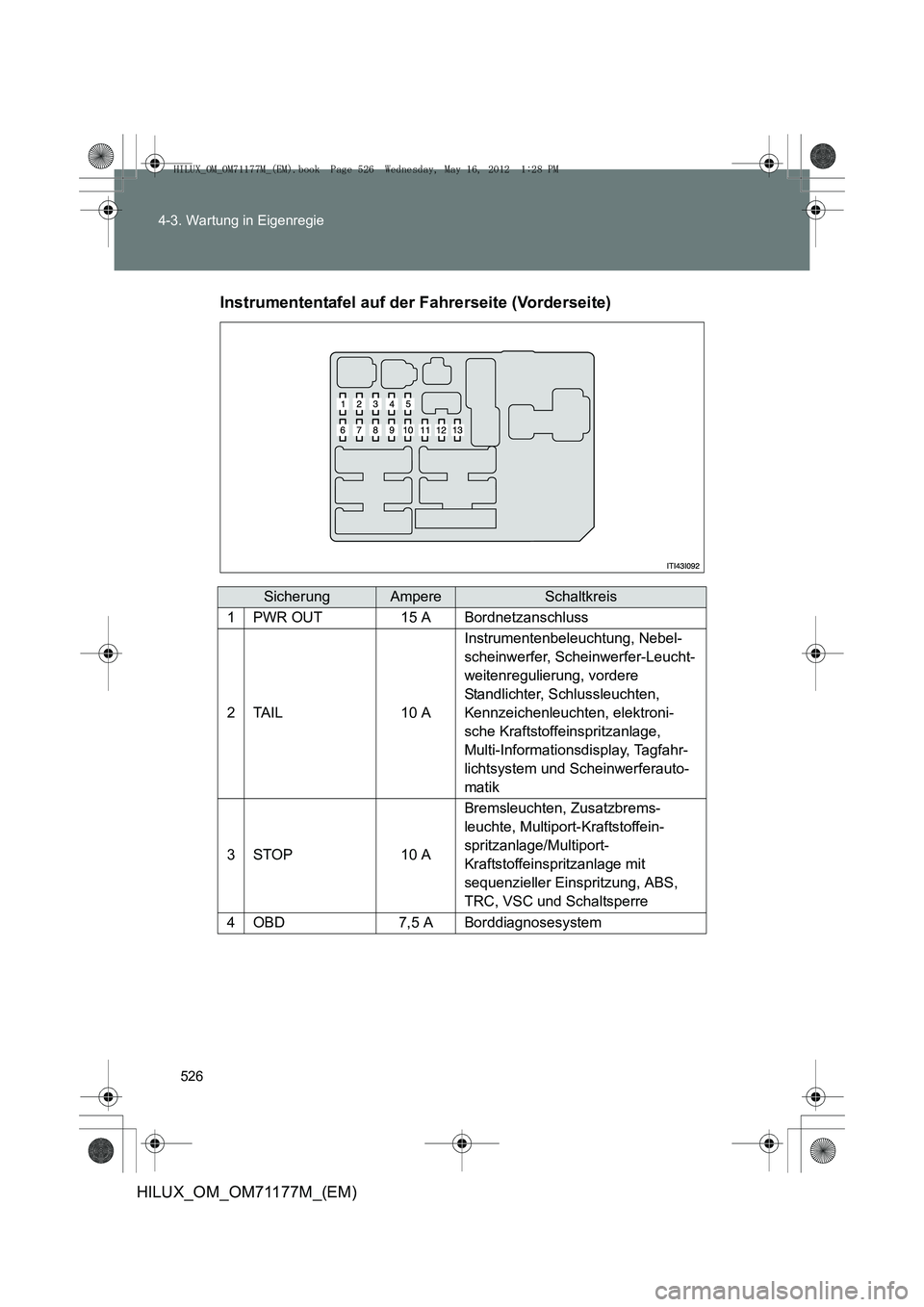

Instrumententafel auf der Fahrerseite (Vorderseite)
SicherungAmpereSchaltkreis
1PWR OUT15 ABordnetzanschluss
2TA I L10 A
Instrumentenbeleuchtung, Nebel-
scheinwerfer, Scheinwerfer-Leucht-
weitenregulierung, vordere
Standlichter, Schlussleuchten,
Kennzeichenleuchten, elektroni-
sche Kraftstoffeinspritzanlage,
Multi-Informationsdisplay, Tagfahr-
lichtsystem und Scheinwerferauto-
matik
3STOP10 A
Bremsleuchten, Zusatzbrems-
leuchte, Multiport-Kraftstoffein-
spritzanlage/Multiport-
Kraftstoffeinspritzanlage mit
sequenzieller Einspritzung, ABS,
TRC, VSC und Schaltsperre
4OBD7,5 ABorddiagnosesystem
HILUX_OM_OM71177M_(EM).book Page 526 Wednesday, May 16, 2012
1:28 PM

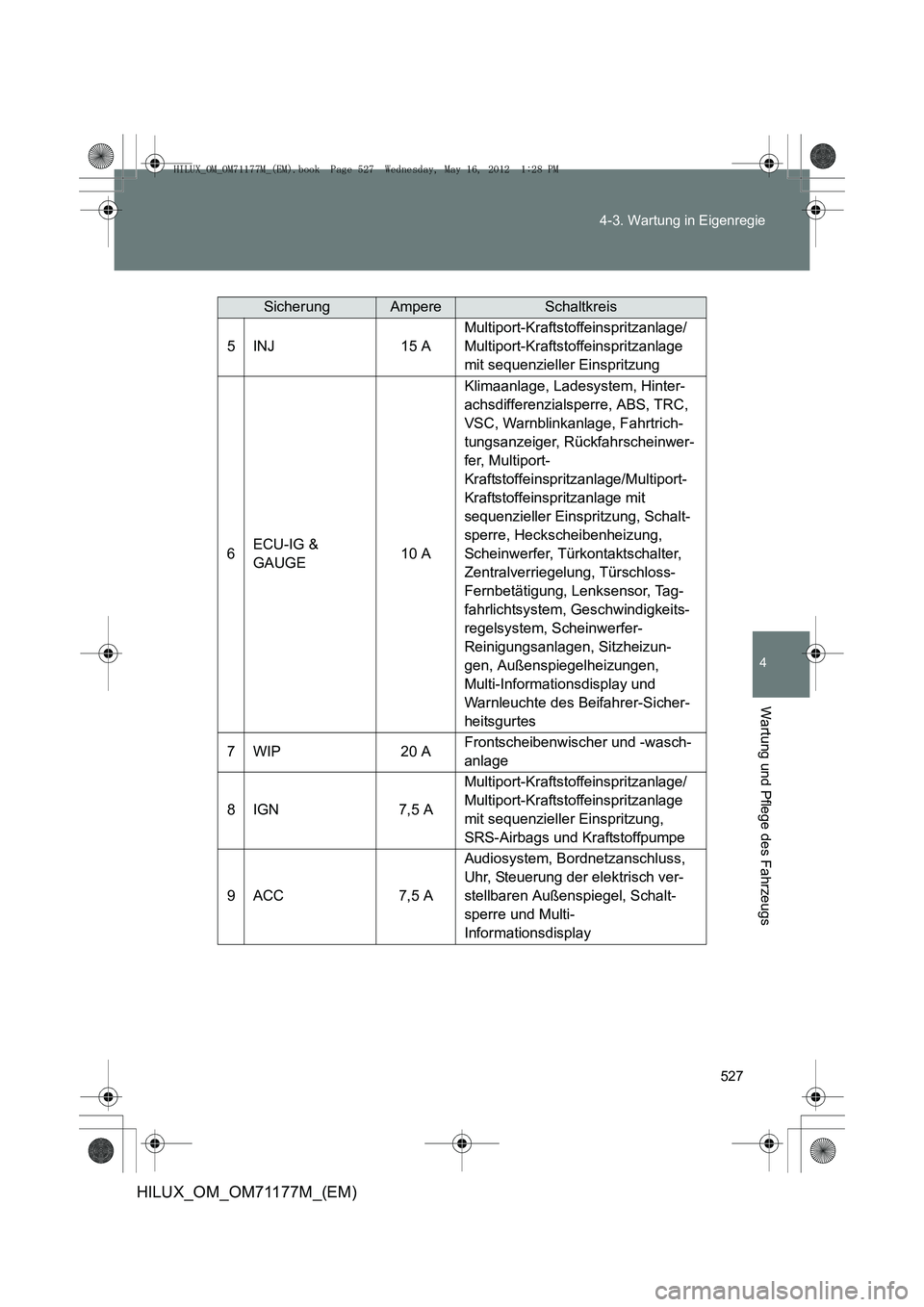

527
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)
SicherungAmpereSchaltkreis
5INJ15 A
Multiport-Kraftstoffeinspritzanlage/
Multiport-Kraftstoffeinspritzanlage
mit sequenzieller Einspritzung
6ECU-IG &
GAUGE10 A
Klimaanlage, Ladesystem, Hinter-
achsdifferenzialsperre, ABS, TRC,
VSC, Warnblinkanlage, Fahrtrich-
tungsanzeiger, Rückfahrscheinwer-
fer, Multiport-
Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit
sequenzieller Einspritzung, Schalt-
sperre, Heckscheibenheizung,
Scheinwerfer, Türkontaktschalter,
Zentralverriegelung, Türschloss-
Fernbetätigung, Lenksensor, Tag-
fahrlichtsystem, Geschwindigkeits-
regelsystem, Scheinwerfer-
Reinigungsanlagen, Sitzheizun-
gen, Außenspiegelheizungen,
Multi-Informationsdisplay und
Warnleuchte des Beifahrer-Sicher-
heitsgurtes
7WIP20 AFrontscheibenwischer und -wasch-
anlage
8IGN7,5 A
Multiport-Kraftstoffeinspritzanlage/
Multiport-Kraftstoffeinspritzanlage
mit sequenzieller Einspritzung,
SRS-Airbags und Kraftstoffpumpe
9ACC7,5 A
Audiosystem, Bordnetzanschluss,
Uhr, Steuerung der elektrisch ver-
stellbaren Außenspiegel, Schalt-
sperre und Multi-
Informationsdisplay
HILUX_OM_OM71177M_(EM).book Page 527 Wednesday, May 16, 2012
1:28 PM

528
4-3. Wartung in Eigenregie
HILUX_OM_OM71177M_(EM)

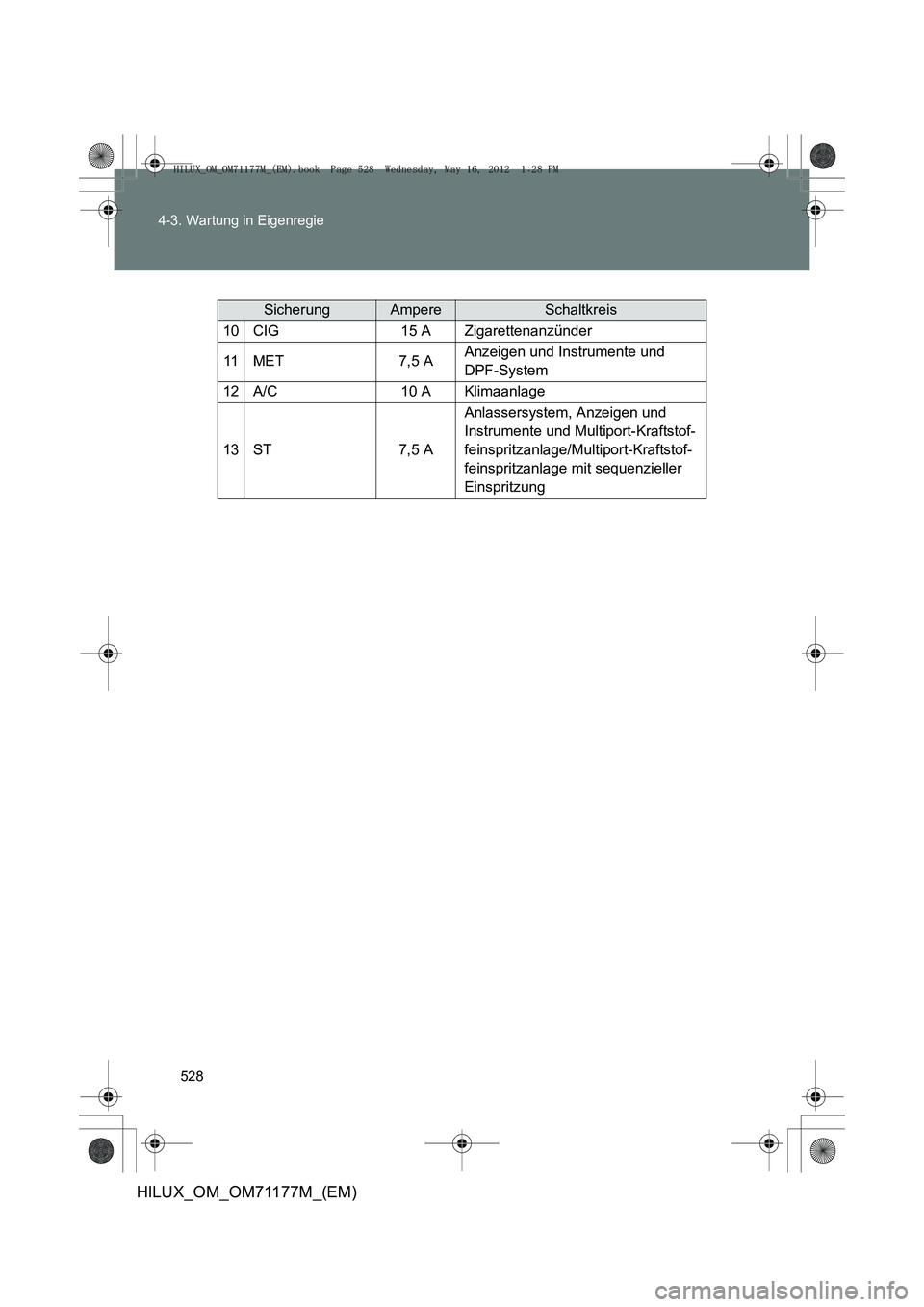

SicherungAmpereSchaltkreis
10CIG15 AZigarettenanzünder
11MET7,5 AAnzeigen und Instrumente und
DPF-System
12A/C10 AKlimaanlage
13ST7,5 A
Anlassersystem, Anzeigen und
Instrumente und Multiport-Kraftstof-
feinspritzanlage/Multiport-Kraftstof-
feinspritzanlage mit sequenzieller
Einspritzung
HILUX_OM_OM71177M_(EM).book Page 528 Wednesday, May 16, 2012
1:28 PM

529
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)

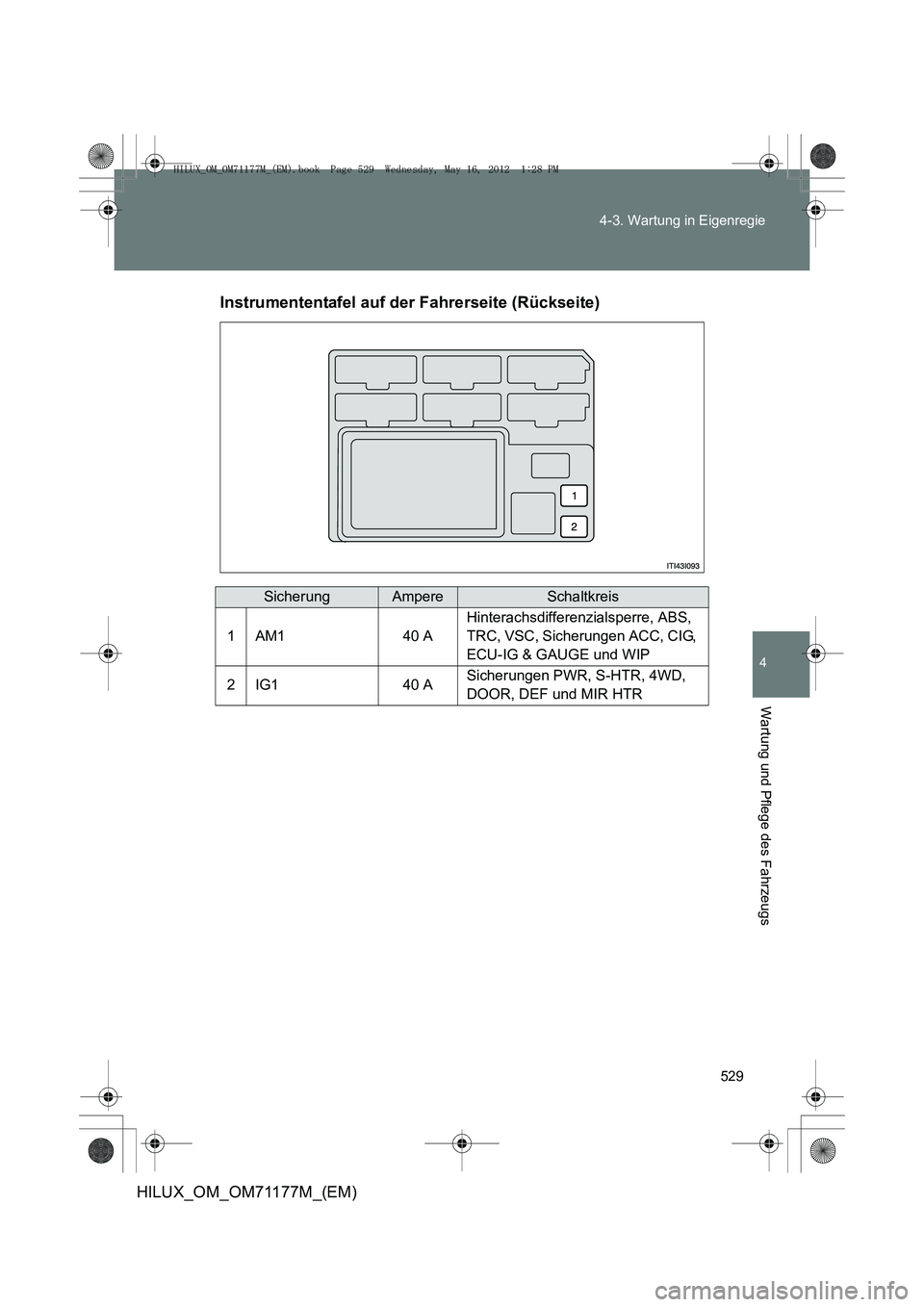

Instrumententafel auf der Fahrerseite (Rückseite)
SicherungAmpereSchaltkreis
1AM140 A
Hinterachsdifferenzialsperre, ABS,
TRC, VSC, Sicherungen ACC, CIG,
ECU-IG & GAUGE und WIP
2IG140 ASicherungen PWR, S-HTR, 4WD,
DOOR, DEF und MIR HTR
HILUX_OM_OM71177M_(EM).book Page 529 Wednesday, May 16, 2012
1:28 PM

530
4-3. Wartung in Eigenregie
HILUX_OM_OM71177M_(EM)

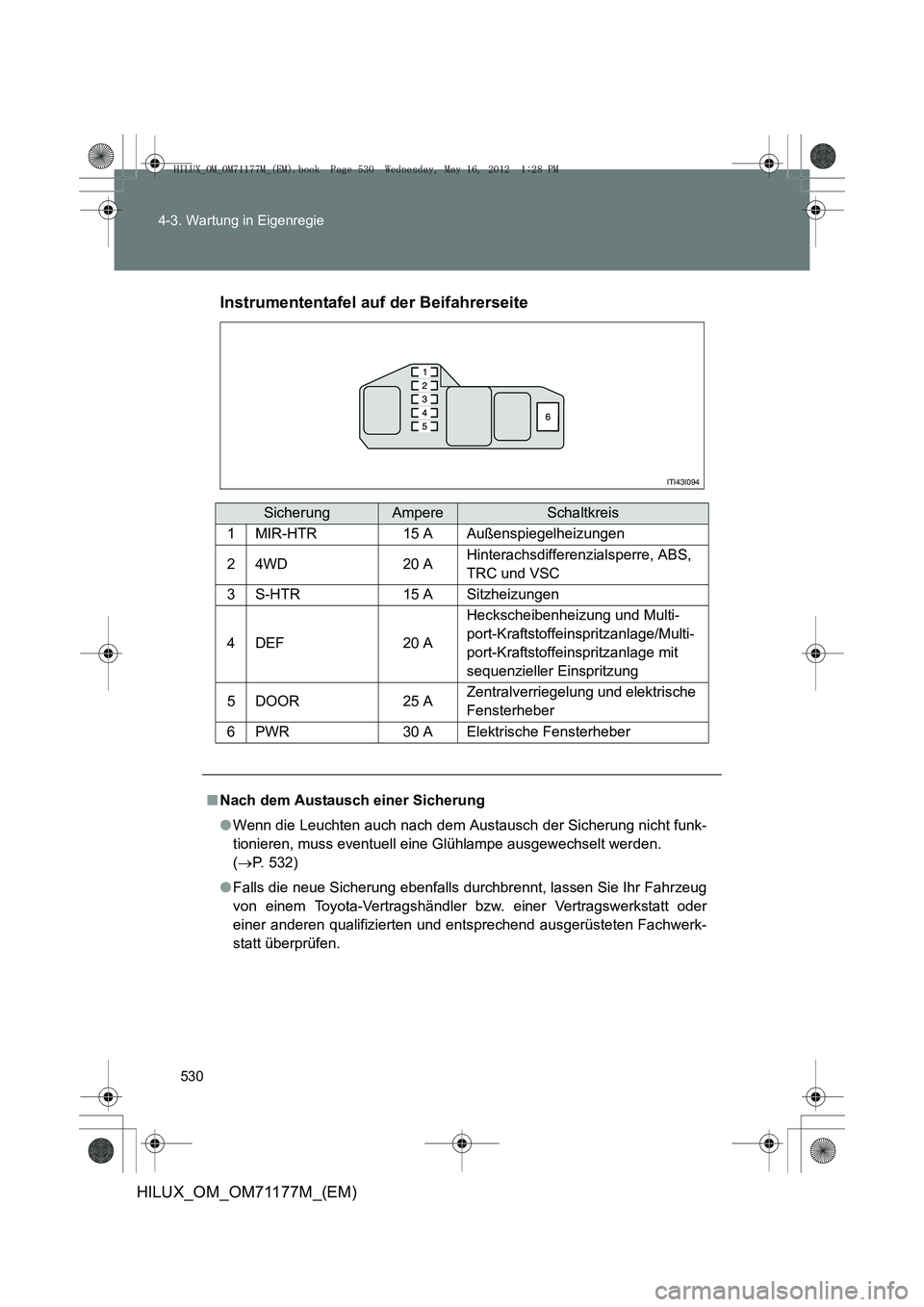

Instrumententafel auf der Beifahrerseite
SicherungAmpereSchaltkreis
1MIR-HTR15 AAußenspiegelheizungen
24WD20 AHinterachsdifferenzialsperre, ABS,
TRC und VSC
3S-HTR15 ASitzheizungen
4DEF20 A
Heckscheibenheizung und Multi-
port-Kraftstoffeinspritzanlage/Multi-
port-Kraftstoffeinspritzanlage mit
sequenzieller Einspritzung
5DOOR25 AZentralverriegelung und elektrische
Fensterheber
6PWR30 AElektrische Fensterheber
■ Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funk-
tionieren, muss eventuell eine Glühlampe ausgewechselt werden.
(→ P. 532)
● Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie Ihr Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
ITI43I094
