4-2. Fahrvorgänge
Fahren
HILUX_OM_OM71214M_(EM)
Schaltgetriebe∗
Treten Sie das Kupplungspedal vor
dem Betätigen des Schalt-/Wählhe-
bels vollständig durch und lassen Sie
es dann langsam los.
Wenn sich der Rückwärtsgang schwer
einlegen lässt, bringen Sie den Schalt-/
Wählhebel auf “N”, lassen Sie das
Kupplungspedal kurz los und versu-
chen Sie es dann erneut.
∗: Falls vorhanden
Betätigen des Schalt-/Wählhebels
HILUX_OM_OM71214M_(EM).book Page 191 Friday, May 9, 2014 7:16 PM

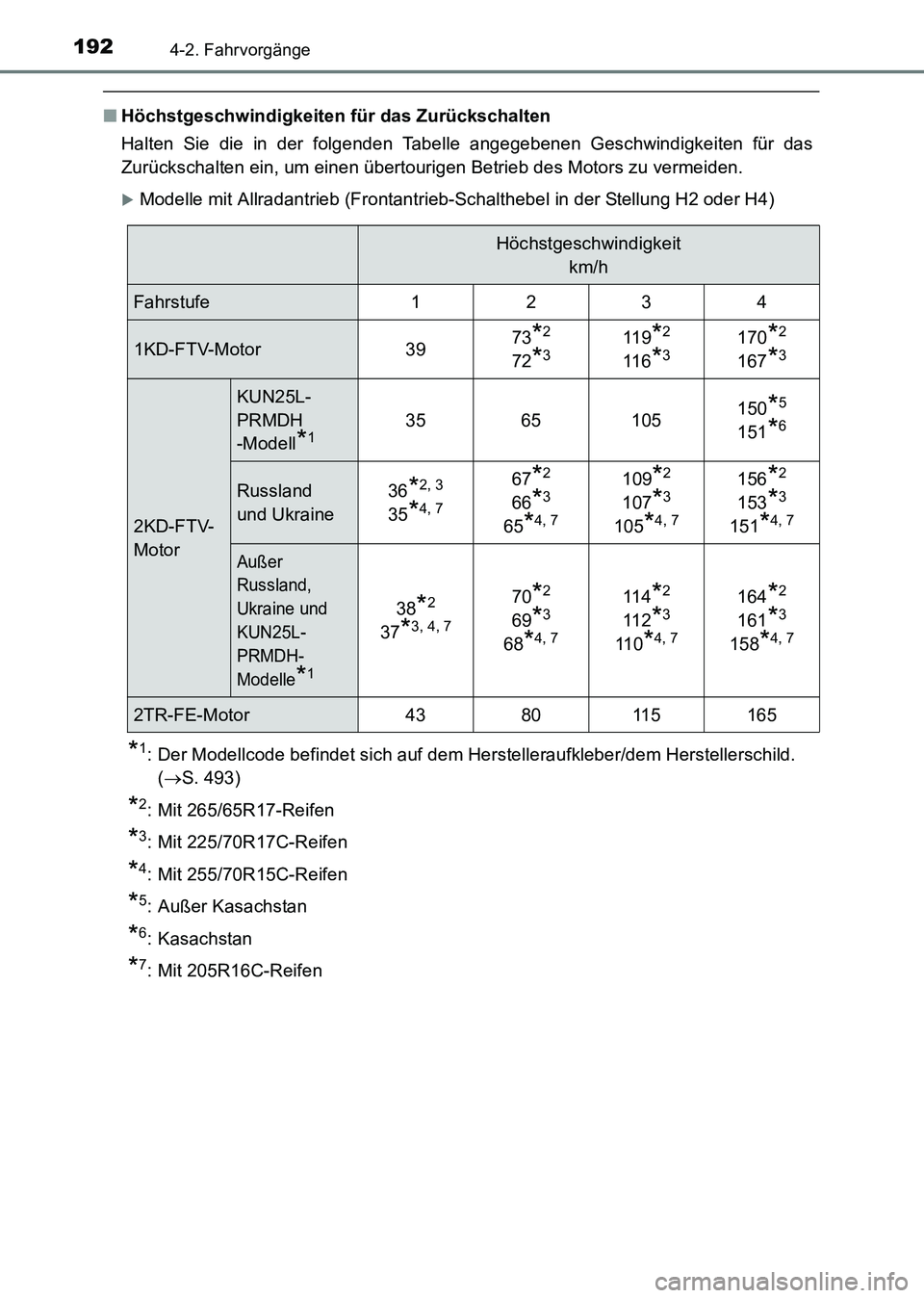

1924-2. Fahrvorgänge
HILUX_OM_OM71214M_(EM)
■Höchstgeschwindigkeiten für das Zurückschalten
Halten Sie die in der folgenden Tabelle angegebenen Geschwindigkeiten für das
Zurückschalten ein, um einen übertourigen Betrieb des Motors zu vermeiden.
XModelle mit Allradantrieb (Frontantrieb-Schalthebel in der Stellung H2 oder H4)
*1: Der Modellcode befindet sich auf dem Herstelleraufkleber/dem Herstellerschild.
(→ S. 493)
*2: Mit 265/65R17-Reifen
*3: Mit 225/70R17C-Reifen
*4: Mit 255/70R15C-Reifen
*5: Außer Kasachstan
*6: Kasachstan
*7: Mit 205R16C-Reifen
Höchstgeschwindigkeit
km/h
Fahrstufe1234
1KD-FTV-Motor3973*2
72*311 9*2
11 6*3170*2
167*3
2KD-FTV-
Motor
KUN25L-
PRMDH
-Modell
*13565105150*5
151*6
Russland
und Ukraine36*2, 3
35*4, 7
67*2
66*3
65*4, 7
109*2
107*3
105*4, 7
156*2
153*3
151*4, 7
Außer
Russland,
Ukraine und
KUN25L-
PRMDH-
Modelle
*1
38*2
37*3, 4, 7
70*2
69*3
68*4, 7
11 4*2
11 2*3
11 0*4, 7
164*2
161*3
158*4, 7
2TR-FE-Motor 438011 5165
HILUX_OM_OM71214M_(EM).book Page 192 Friday, May 9, 2014 7:1 6 PM

1934-2. Fahrvorgänge
4
Fahren
HILUX_OM_OM71214M_(EM)
XModelle mit Allradantrieb (Frontantrieb-Schalthebel in der Stellung L4)
*1: Der Modellcode befindet sich auf dem Herstelleraufkleber/dem Herstellerschild. (→ S. 493)
*2: Mit 265/65R17-Reifen
*3: Mit 225/70R17C-Reifen
*4: Mit 255/70R15C-Reifen
*5: Mit 205R16C-Reifen
XPre Runner
Höchstgeschwindigkeit
km/h
Fahrstufe1234
1KD-FTV-Motor1529*2
28*346*2
45*367*2
65*3
2KD-FTV-
Motor
KUN25L-
PRMDH
-Modell
*114254159
Russland
und Ukraine1426*2, 3
25*4, 542*2, 3
41*4, 5
61*2
60*3
59*4, 5
Außer
Russland,
Ukraine und
KUN25L-
PRMDH-
Modelle
*1
15*2, 3
14*4, 527*2, 3, 4
26*5
45*2
44*3
43*4, 5
64*2
63*3
62*4, 5
2TR-FE-Motor 17314564
Höchstgeschwindigkeitkm/h
Fahrstufe1234
Mit 265/65R17-Reifen387011 4164
Mit 225/70R17C-Reifen376911 2161
Mit 255/70R15C- oder
205R16C-Reifen376811 0158
HILUX_OM_OM71214M_(EM).book Page 193 Friday, May 9, 2014 7:1 6 PM

1944-2. Fahrvorgänge
HILUX_OM_OM71214M_(EM)
Blinkerhebel
Rechts abbiegen
Links abbiegen
Fahrbahnwechsel auf die rechte
Spur (den Hebel drücken und auf
halbem Weg halten)
Die rechten Blinker blinken so lange,
bis Sie den Hebel wieder loslassen.
Fahrbahnwechsel auf die linke
Spur (den Hebel drücken und auf
halbem Weg halten)
Die linken Blinker blinken so lange, bis
Sie den Hebel wieder loslassen.
■Voraussetzung für die Betätigung der Blinker
Der Motorschalter befindet sich in der Stellung “ON”.
■ Wenn der Blinker schneller als gewöhnlich blinkt
Stellen Sie sicher, dass die Glühlampen in den vorderen und hinteren Blinkleuchten
nicht durchgebrannt sind.
Betätigung
1
2
3
4
HILUX_OM_OM71214M_(EM).book Page 194 Friday, May 9, 2014 7:1 6 PM

195
4
4-2. Fahrvorgänge
Fahren
HILUX_OM_OM71214M_(EM)
Feststellbremse
Feststellbremse betätigen
Betätigen Sie die Feststellbremse bei
getretenem Bremspedal vollständig.
Daraufhin leuchtet die Bremssystem-
Warnleuchte auf.
Feststellbremse lösen
Heben Sie den Hebel leicht an und
senken Sie ihn dann vollständig ab,
während Sie den Knopf drücken.
Daraufhin erlischt die Bremssystem-
Warnleuchte.
■Verwendung im Winter
→S. 244
1
2
HINWEIS
■ Vor Fahrtantritt
Lösen Sie die Feststellbremse vollständig.
Fahren mit betätigter Feststellbremse führt zum Überhitzen von Bauteilen des
Bremssystems, wodurch die Bremsleistung beeinträchtigt wird und es zu erhöhtem
Bremsenverschleiß kommt.
HILUX_OM_OM71214M_(EM).book Page 195 Friday, May 9, 2014 7:1 6 PM

1964-2. Fahrvorgänge
HILUX_OM_OM71214M_(EM)
Hupe
Drücken Sie auf oder neben die Mar-
kierung , um die Hupe zu
betätigen.
■Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad ordnungsgemäß verriegelt ist.
Die Hupe ertönt möglicherweise nicht, wenn das Lenkrad nicht ordnungsgemäß ver-
riegelt ist. ( →S. 144)
HILUX_OM_OM71214M_(EM).book Page 196 Friday, May 9, 2014 7:1 6 PM

197
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
HILUX_OM_OM71214M_(EM)
Scheinwerferschalter
Durch Drehen des Hebelendes werden die Leuchten wie folgt eingeschaltet:
Die Scheinwerfer können manuell oder automatisch betätigt werden.
Betätigung
*
Aus
Die Scheinwerfer, vorde-
ren Standlichter, Schluss-
leuchten,
Kennzeichenleuchten und
die Instrumentenbeleuch-
tung werden automatisch
ein- und ausgeschaltet
(wenn sich der Motorschal-
ter in der Stellung “ON”
befindet).
Die vorderen Standlichter,
die Schlussleuchten, die
Kennzeichenleuchten und
die Instrumentenbeleuch-
tung werden eingeschaltet.
Die Scheinwerfer und alle
oben aufgeführten Leuch-
ten werden eingeschaltet.
*: Nur Fahrzeuge mit Optitron-Display
1
2
3
4
(falls vorhanden)
HILUX_OM_OM71214M_(EM).book Page 197 Friday, May 9, 2014 7:16 PM

1984-3. Betätigen von Beleuchtung und Scheibenwischern
HILUX_OM_OM71214M_(EM)
Drücken Sie den Hebel bei einge-
schalteten Scheinwerfern von sich
weg, um das Fernlicht einzuschal-
ten.
Zum Ausschalten des Fernlichts ziehen
Sie den Hebel zu sich hin in die Mittel-
stellung.
Ziehen Sie zum einmaligen Betäti-
gen der Lichthupe den Hebel zu
sich hin und lassen Sie ihn wieder
los.
Für die Verwendung der Lichthupe spielt es keine Rolle, ob die Scheinwerfer ein-
oder ausgeschaltet sind.
Die Leuchtweite der Scheinwerfer kann entsprechend der Anzahl der Insas-
sen und der Zuladung des Fahrzeugs angepasst werden.Leuchtweite der Scheinwerfer
anheben
Leuchtweite der Scheinwerfer
absenken
Einschalten des Fernlichts
1
2
Regler für die manuelle Leuchtwe iteneinstellung (falls vorhanden)
1
2
HILUX_OM_OM71214M_(EM).book Page 198 Friday, May 9, 2014 7:1 6 PM

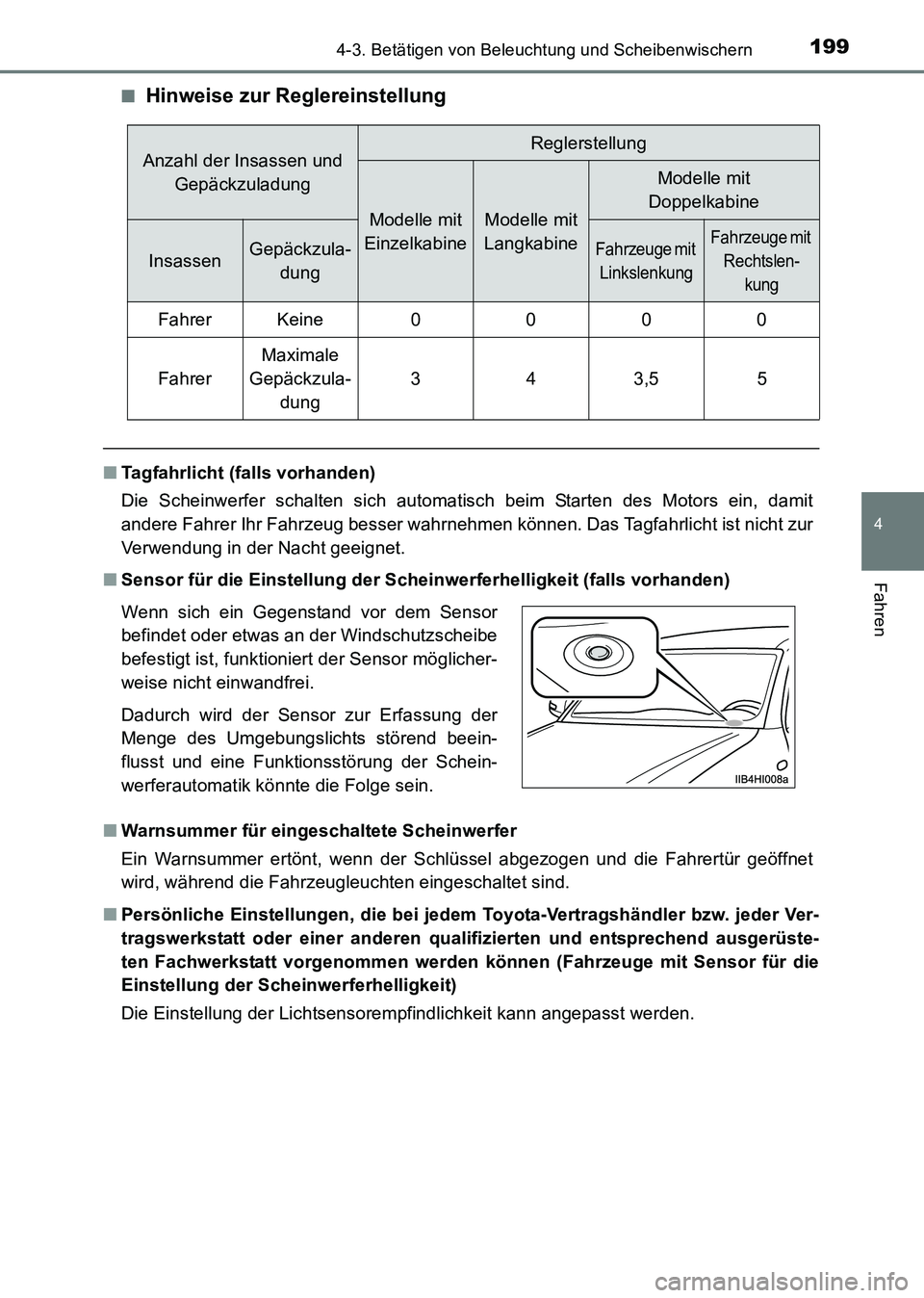

1994-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
HILUX_OM_OM71214M_(EM)■
Hinweise zur Reglereinstellung
■
Tagfahrlicht (falls vorhanden)
Die Scheinwerfer schalten sich automatisch beim Starten des Motors ein, damit
andere Fahrer Ihr Fahrzeug besser wahrnehmen können. Das Tagfahrlicht ist nicht zur
Verwendung in der Nacht geeignet.
■ Sensor für die Einstellung der Scheinwerferhelligkeit (falls vorhanden)
■ Warnsummer für eingeschaltete Scheinwerfer
Ein Warnsummer ertönt, wenn der Schlüssel abgezogen und die Fahrertür geöffnet
wird, während die Fahrzeugleuchten eingeschaltet sind.
■ Persönliche Einstellungen, die bei jedem Toyota-Vertragshändler bzw. jeder Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüste-
ten Fachwerkstatt vorgenommen werden können (Fahrzeuge mit Sensor für die
Einstellung der Scheinwerferhelligkeit)
Die Einstellung der Lichtsensorempfindlichkeit kann angepasst werden.
Anzahl der Insassen und
GepäckzuladungReglerstellung
Modelle mit
EinzelkabineModelle mit
Langkabine
Modelle mit
Doppelkabine
InsassenGepäckzula- dungFahrzeuge mit LinkslenkungFahrzeuge mit Rechtslen-
kung
FahrerKeine0000
Fahrer
Maximale
Gepäckzula- dung
343,55
Wenn sich ein Gegenstand vor dem Sensor
befindet oder etwas an der Windschutzscheibe
befestigt ist, funktioniert der Sensor möglicher-
weise nicht einwandfrei.
Dadurch wird der Sensor zur Erfassung der
Menge des Umgebungslichts störend beein-
flusst und eine Funktionsstörung der Schein-
werferautomatik könnte die Folge sein.
HILUX_OM_OM71214M_(EM).book Page 199 Friday, May 9, 2014 7:1 6 PM

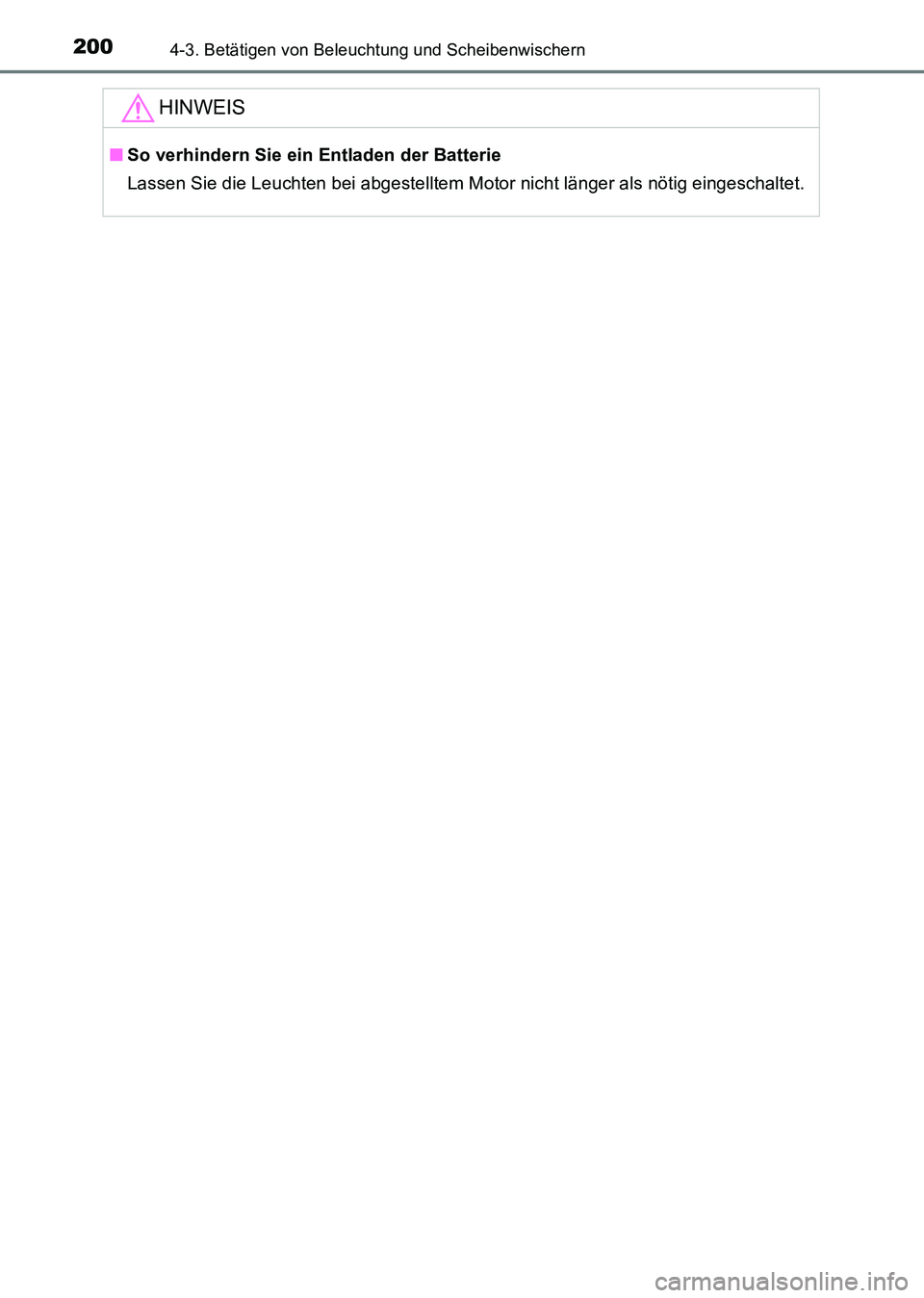

2004-3. Betätigen von Beleuchtung und Scheibenwischern
HILUX_OM_OM71214M_(EM)
HINWEIS
■So verhindern Sie ein Entladen der Batterie
Lassen Sie die Leuchten bei abgestelltem Motor nicht länger als nötig eingeschaltet.
