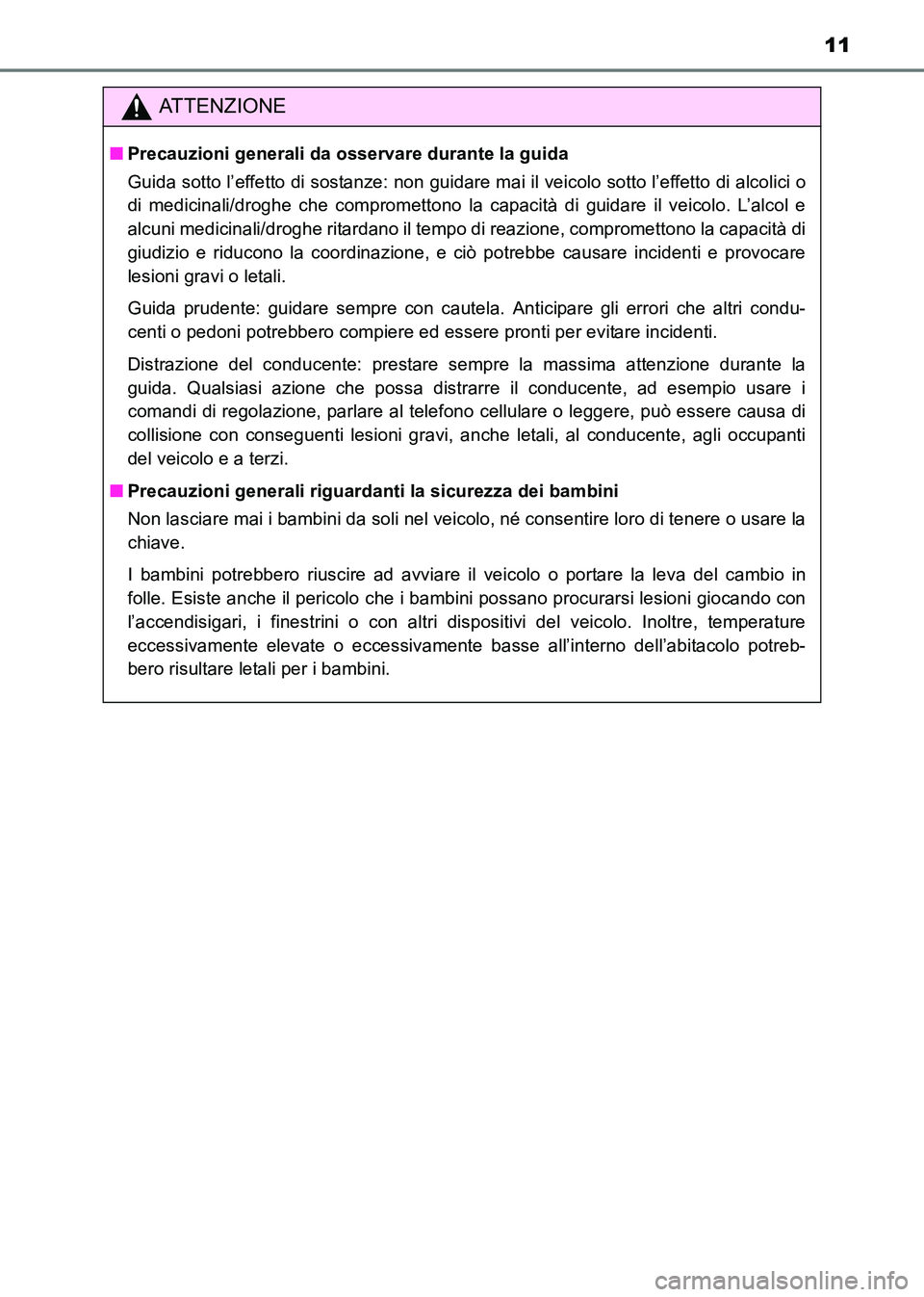

ATTENZIONE
■Precauzioni generali da osservare durante la guida
Guida sotto l’effetto di sostanze: non guidare mai il veicolo sotto l’effetto di alcolici o
di medicinali/droghe che compromettono la capacità di guidare il veicolo. L’alcol e
alcuni medicinali/droghe ritardano il tempo di reazione, compromettono la capacità di
giudizio e riducono la coordinazione, e ciò potrebbe causare incidenti e provocare
lesioni gravi o letali.
Guida prudente: guidare sempre con cautela. Anticipare gli errori che altri condu-
centi o pedoni potrebbero compiere ed essere pronti per evitare incidenti.
Distrazione del conducente: prestare sempre la massima attenzione durante la
guida. Qualsiasi azione che possa distrarre il conducente, ad esempio usare i
comandi di regolazione, parlare al telefono cellulare o leggere, può essere causa di
collisione con conseguenti lesioni gravi, anche letali, al conducente, agli occupanti
del veicolo e a terzi.
■ Precauzioni generali riguardanti la sicurezza dei bambini
Non lasciare mai i bambini da soli nel veicolo, né consentire loro di tenere o usare la
chiave.
I bambini potrebbero riuscire ad avviare il veicolo o portare la leva del cambio in
folle. Esiste anche il pericolo che i bambini possano procurarsi lesioni giocando con
l’accendisigari, i finestrini o con altri dispositivi del veicolo. Inoltre, temperature
eccessivamente elevate o eccessivamente basse all’interno dell’abitacolo potreb-
bero risultare letali per i bambini.
HILUX_OM_OM71216L_(EL).book Page 11 Friday, May 9, 2014 7:21 PM

12
HILUX_OM_OM71216L_(EL)Controllare il codice del modello per verificare il tipo di modello del veicolo in uso.
Codice base
TGN
∗6: modelli con motore 2TR-FE
KUN
∗6: modelli con motore 1KD-FTV
KUN
∗5: modelli con motore 2KD-FTV
Sistema di trazione
2: modelli con trazione integrale
3: Pre Runner (modelli con due ruote motrici) Tipo di abitacolo e paese costruttore
T: cabina singola costruita in Sudafrica
B: cabina singola costruita in Tailandia
C: cabina extra costruita in Tailandia
P
*1: cabina doppia costruita in Sudafrica
P
*2: cabina doppia costruita in Tailandia
D: cabina doppia costruita in Tailandia
*1: destinazione W
*2: destinazione vuota

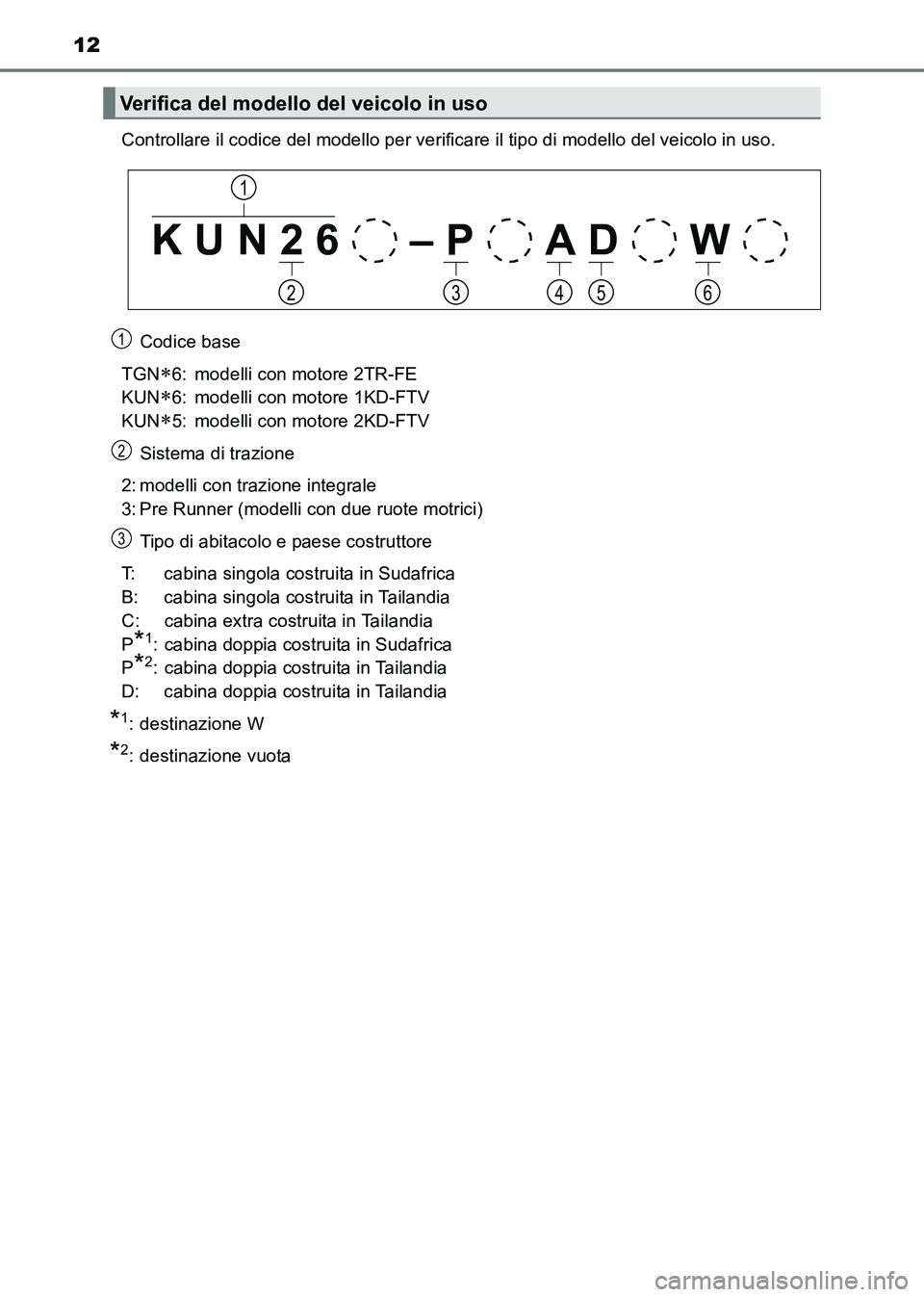

Verifica del modello del veicolo in uso
K U N 2 6 – P A D W
1
32465
1
2
3
HILUX_OM_OM71216L_(EL).book Page 12 Friday, May 9, 2014 7:21 PM

13

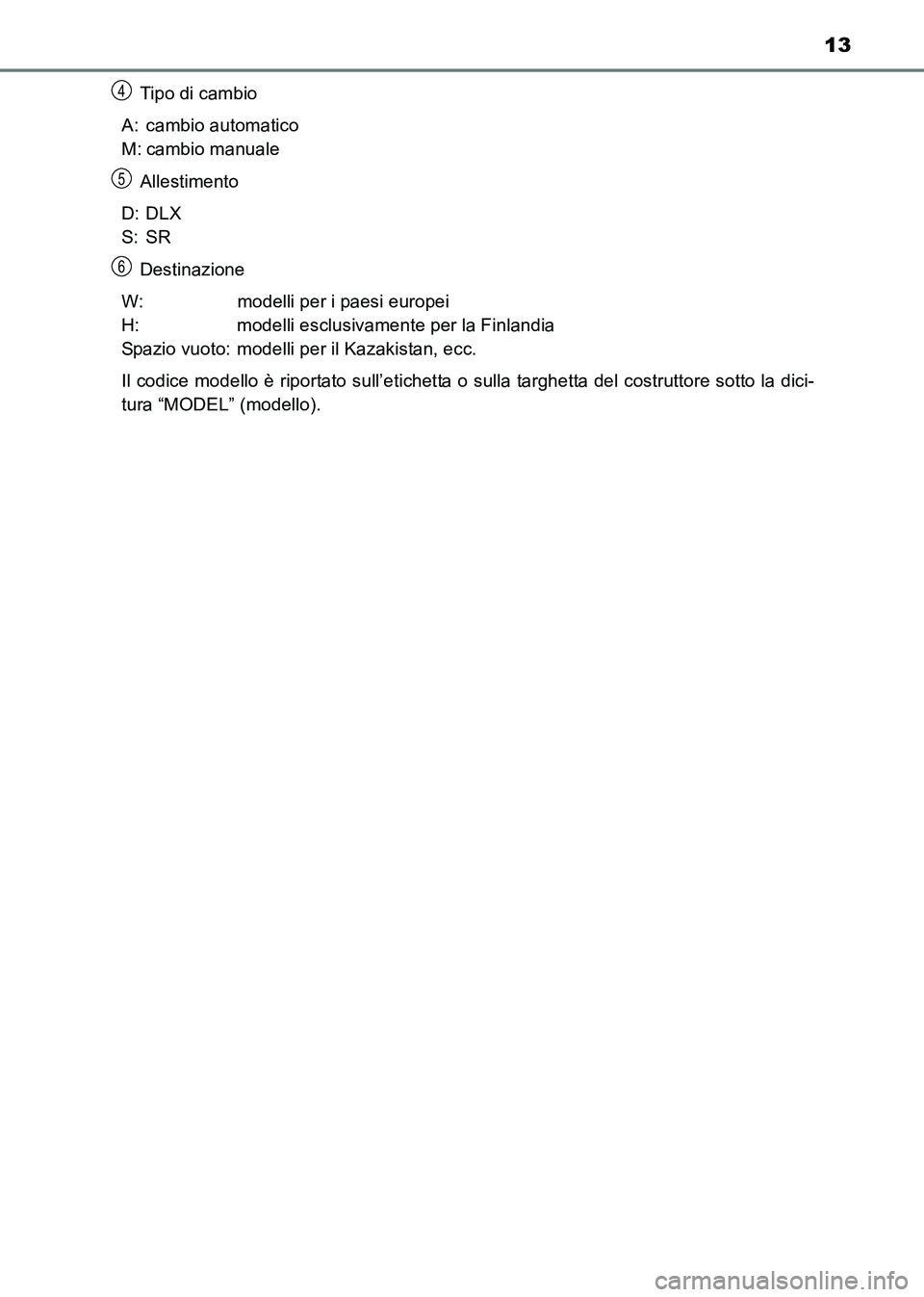

HILUX_OM_OM71216L_(EL)Tip o di c amb io
A: cambio automatico
M: cambio manuale Allestimento
D: DLX
S: SR Destinazione
W: modelli per i paesi europei
H: modelli esclusivamente per la Finlandia
Spazio vuoto: modelli per il Kazakistan, ecc.
Il codice modello è riportato sull’etichetta o sulla targhetta del costruttore sotto la dici-
tura “MODEL” (modello).
4
5
6
HILUX_OM_OM71216L_(EL).book Page 13 Friday, May 9, 2014 7:21 PM

14

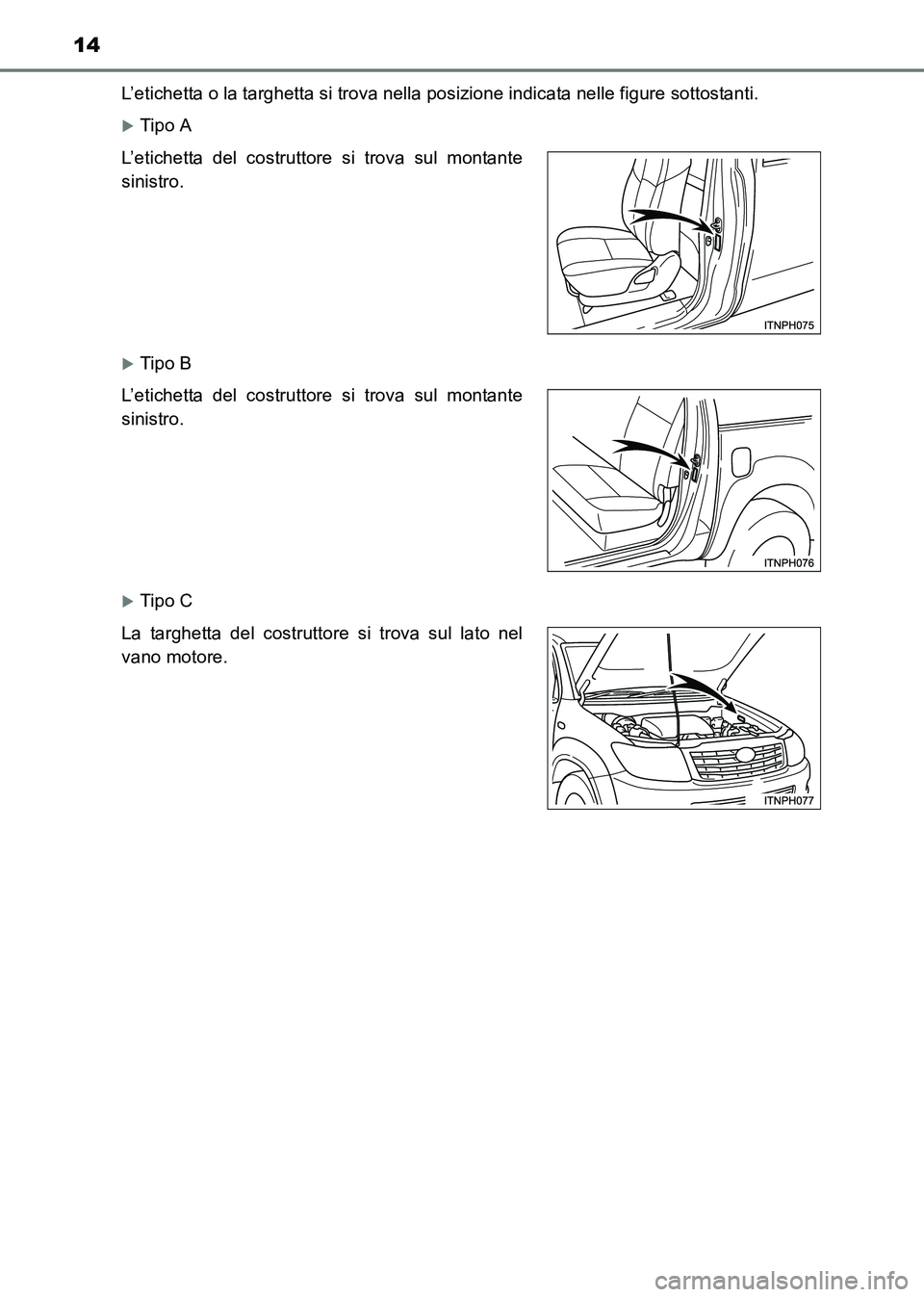

HILUX_OM_OM71216L_(EL)L’etichetta o la targhetta si trova nella posizione indicata nelle figure sottostanti.
XTip o A
XTip o B
XTip o C
L’etichetta del costruttore si trova sul montante
sinistro.
L’etichetta del costruttore si trova sul montante
sinistro.
La targhetta del costruttore si trova sul lato nel
vano motore.
HILUX_OM_OM71216L_(EL).book Page 14 Friday, May 9, 2014 7:21
PM

15
HILUX_OM_OM71216L_(EL)
HILUX_OM_OM71216L_(EL).book Page 15 Friday, May 9, 2014 7:21 PM

16
HILUX_OM_OM71216L_(EL)

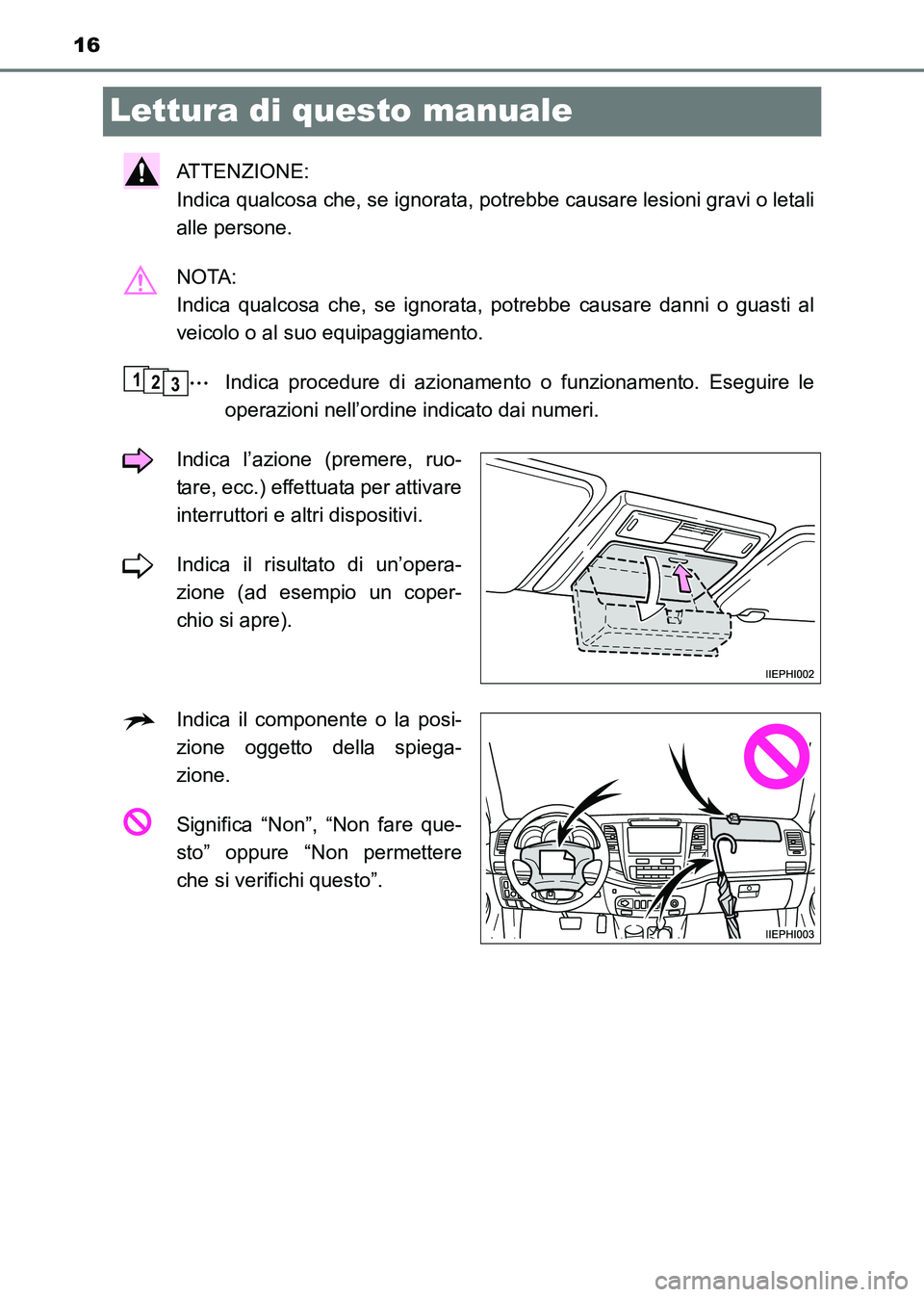

Lettura di questo manuale
ATTENZIONE:
Indica qualcosa che, se ignorata, potrebbe causare lesioni gravi o letali
alle persone.
NOTA:
Indica qualcosa che, se ignorata, potrebbe causare danni o guasti al
veicolo o al suo equipaggiamento.Indica procedure di azionamento o funzionamento. Eseguire le
operazioni nell’ordine indicato dai numeri.
Indica l’azione (premere, ruo-
tare, ecc.) effettuata per attivare
interruttori e altri dispositivi.
Indica il risultato di un’opera-
zione (ad esempio un coper-
chio si apre).
Indica il componente o la posi-
zione oggetto della spiega-
zione.
Significa “Non”, “Non fare que-
sto” oppure “Non permettere
che si verifichi questo”.
123
HILUX_OM_OM71216L_(EL).book Page 16 Friday, May 9, 2014 7:21 PM

17
HILUX_OM_OM71216L_(EL)

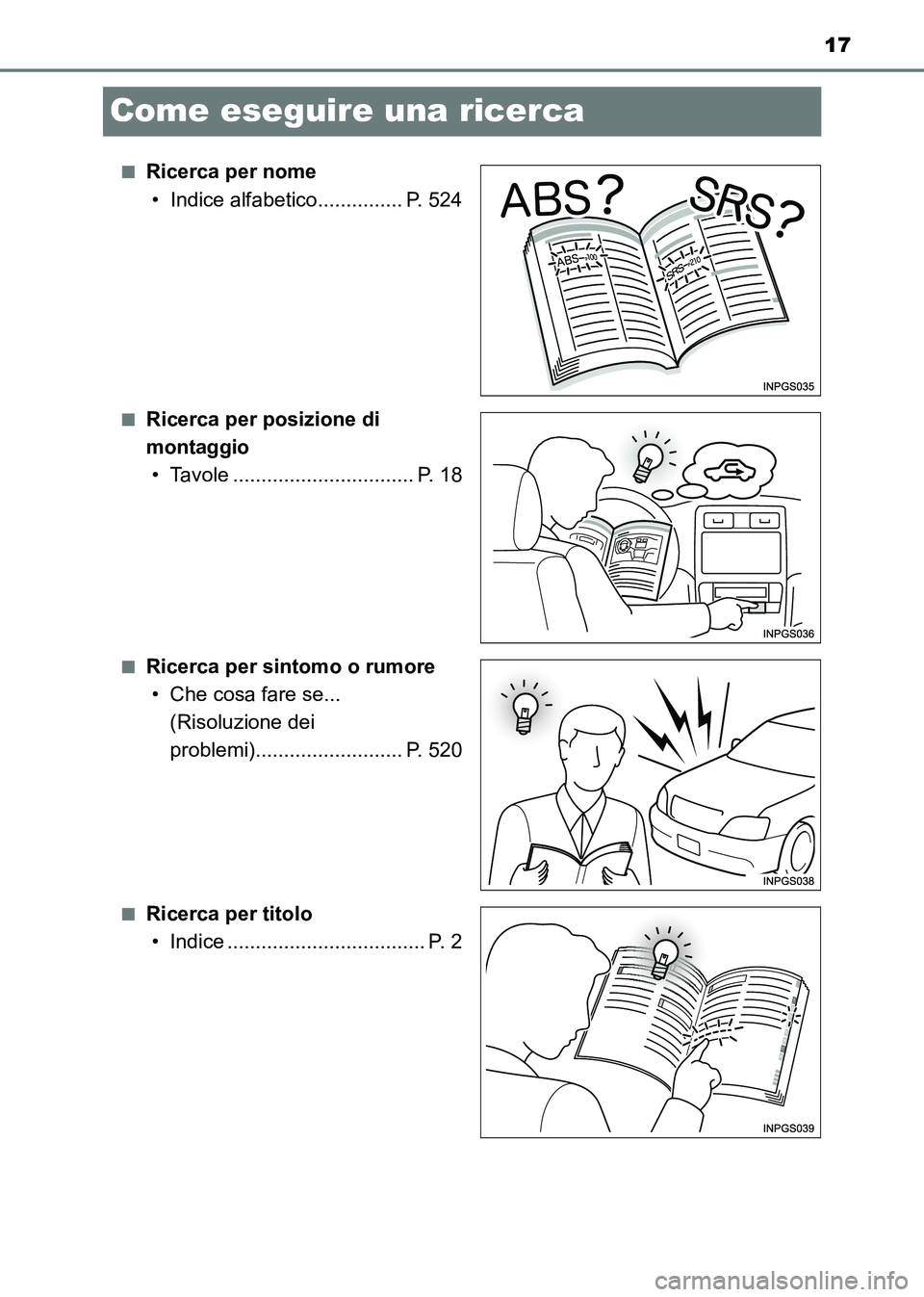

Come eseguire una ricerca
■Ricerca per nome• Indice alfabetico............... P. 524
■Ricerca per posizione di
montaggio• Tavole ................................ P. 18
■Ricerca per sintomo o rumore• Che cosa fare se... (Risoluzione dei
problemi).......................... P. 520
■Ricerca per titolo• Indice ................................... P. 2
HILUX_OM_OM71216L_(EL).book Page 17 Friday, May 9, 2014 7:21 PM

18Tavole
HILUX_OM_OM71216L_(EL)
Tavo l e
■Esterno
XModelli con cabina singola
Portiere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 129
Bloccaggio/sbloccaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 129
Apertura/chiusura dei cristalli porte . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 149
Spie di allarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 450
Lunotto posteriore (tipo scorrevole) . . . . . . . . . . . . . . . . . . . . . . . . P. 153
Sponda posteriore
*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 133
Specchietti retrovisori esterni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 146
Regolazione dello specchietto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 146
Ripiegare gli specchietti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 147
Sbrinamento degli specchietti
* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 268
1
2
3
4
HILUX_OM_OM71216L_(EL).book Page 18 Friday, May 9, 2014 7:21 PM

19Tavole

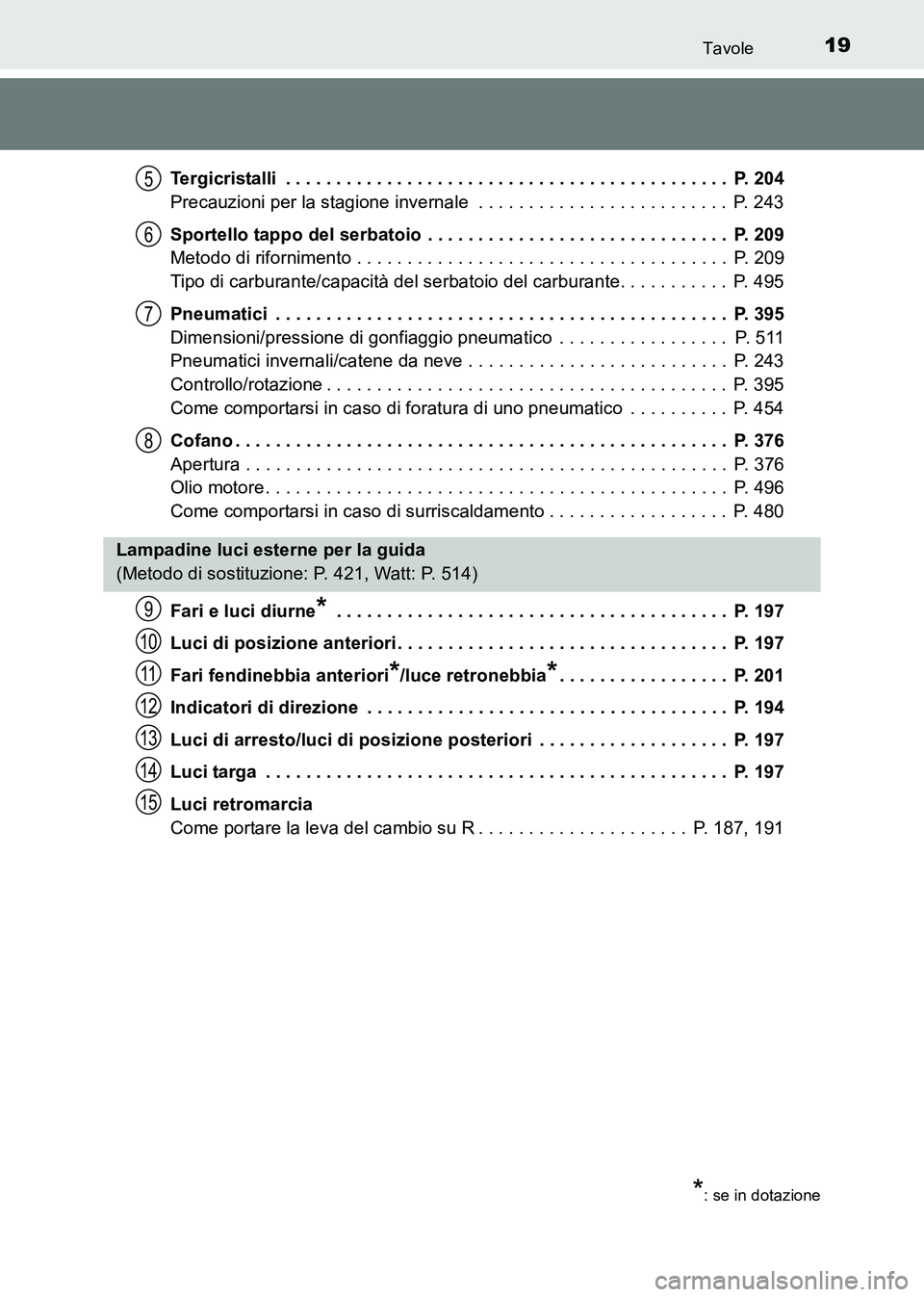

HILUX_OM_OM71216L_(EL)Tergicristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 204
Precauzioni per la stagione invernale . . . . . . . . . . . . . . . . . . . . . . . . . P. 243
Sportello tappo del serbatoio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 209
Metodo di rifornimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 209
Tipo di carburante/capacità del serbatoio del carburante. . . . . . . . . . . P. 495
Pneumatici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 395
Dimensioni/pressione di gonfiaggio pneumatico . . . . . . . . . . . . . . . . . P. 511
Pneumatici invernali/catene da neve . . . . . . . . . . . . . . . . . . . . . . . . . . P. 243
Controllo/rotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 395
Come comportarsi in caso di foratura di uno pneumatico . . . . . . . . . . P. 454
Cofano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 376
Apertura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 376
Olio motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 496
Come comportarsi in caso di surriscaldamento . . . . . . . . . . . . . . . . . . P. 480
Fari e luci diurne
* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 197
Luci di posizione anteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 197
Fari fendinebbia anteriori
*/luce retronebbia*. . . . . . . . . . . . . . . . . P. 201
Indicatori di direzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 194
Luci di arresto/luci di posizione posteriori . . . . . . . . . . . . . . . . . . . P. 197
Luci targa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 197
Luci retromarcia
Come portare la leva del cambio su R . . . . . . . . . . . . . . . . . . . . . P. 187, 191
5
6
7
8
Lampadine luci esterne per la guida
(Metodo di sostituzione: P. 421, Watt: P. 514)
*: se in dotazione
9
10
11
12
13
14
15
HILUX_OM_OM71216L_(EL).book Page 19 Friday, May 9, 2014 7:21 PM

20Tavole
HILUX_OM_OM71216L_(EL)

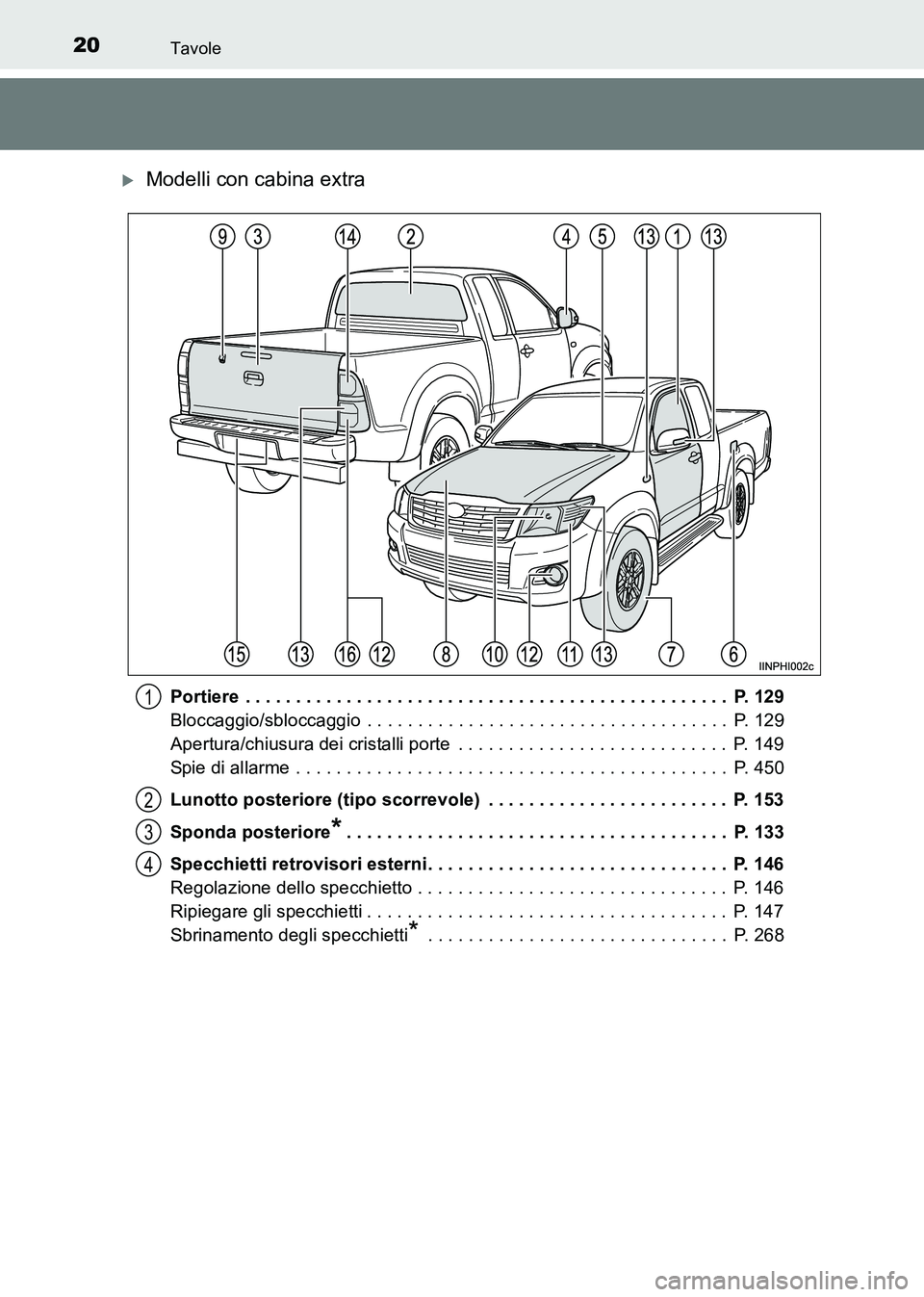

XModelli con cabina extra
Portiere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 129
Bloccaggio/sbloccaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 129
Apertura/chiusura dei cristalli porte . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 149
Spie di allarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 450
Lunotto posteriore (tipo scorrevole) . . . . . . . . . . . . . . . . . . . . . . . . P. 153
Sponda posteriore
*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 133
Specchietti retrovisori esterni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 146
Regolazione dello specchietto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 146
Ripiegare gli specchietti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 147
Sbrinamento degli specchietti
* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 268
1
2
3
4
