4918-2. Åtgärder i en akut situation
OM0K269SE
8
Om problem uppstår

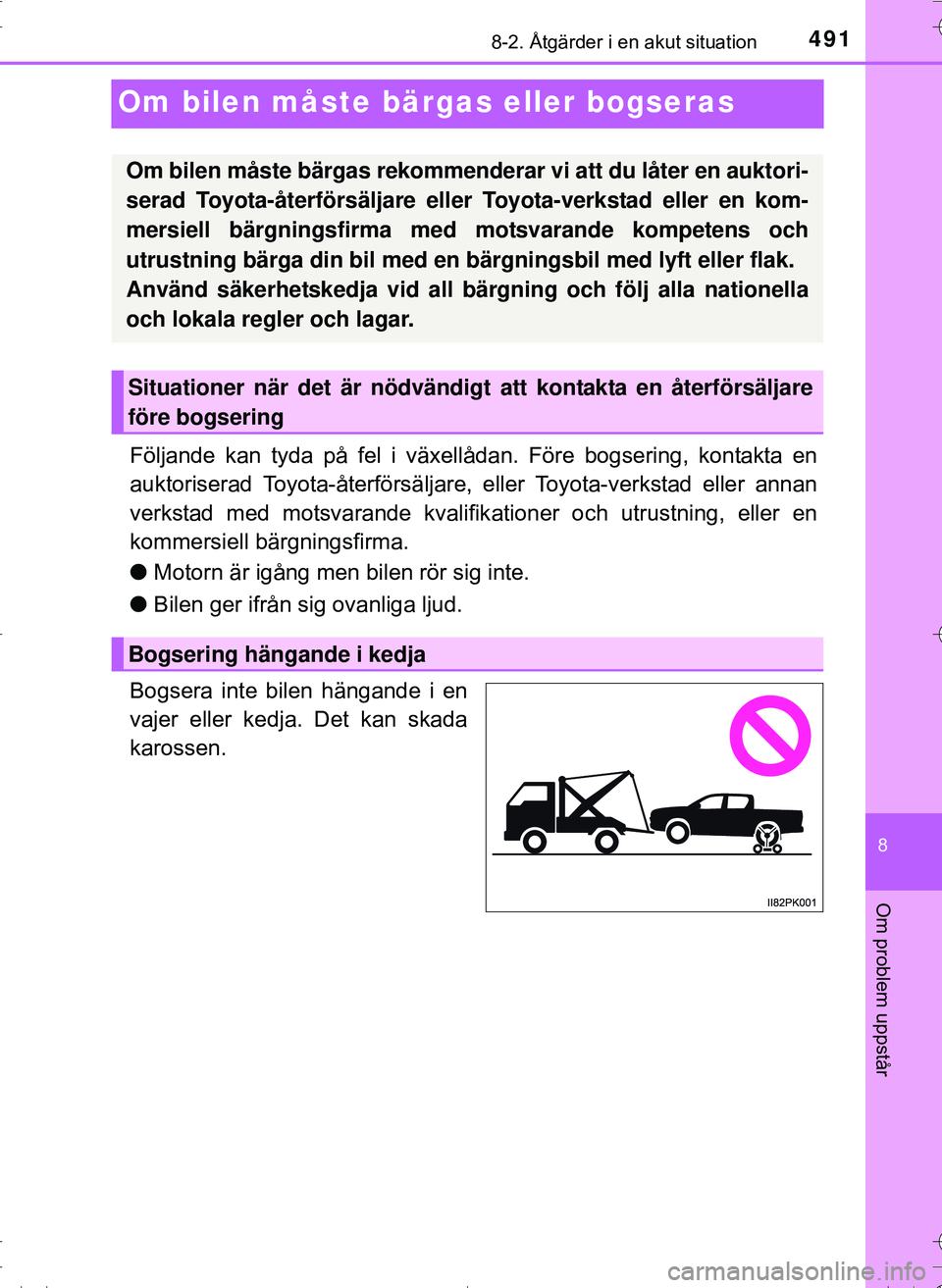

Om bilen måste bärgas eller bogseras
Följande kan tyda på fel i växellådan. Före bogsering, kontakta en
auktoriserad Toyota-återförsäljare, eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifik ationer och utrustning, eller en
kommersiell bärgningsfirma.
l Motorn är igång men bilen rör sig inte.
l Bilen ger ifrån sig ovanliga ljud.
Bogsera inte bilen hängande i en
vajer eller kedja. Det kan skada
karossen.
Om bilen måste bärgas rekommenderar vi att du låter en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad eller en kom-
mersiell bärgningsfirma med motsvarande kompetens och
utrustning bärga din bil med en bärgningsbil med lyft eller flak.
Använd säkerhetskedja vid all bär gning och följ alla nationella
och lokala regler och lagar.
Situationer när det är nödvändigt att kontakta en återförsäljare
före bogsering
Bogsering hängande i kedja
OM0K269SE_Hilux.book Page 491 Friday, January 29, 2016 10:44 AM

4928-2. Åtgärder i en akut situation
OM0K269SE

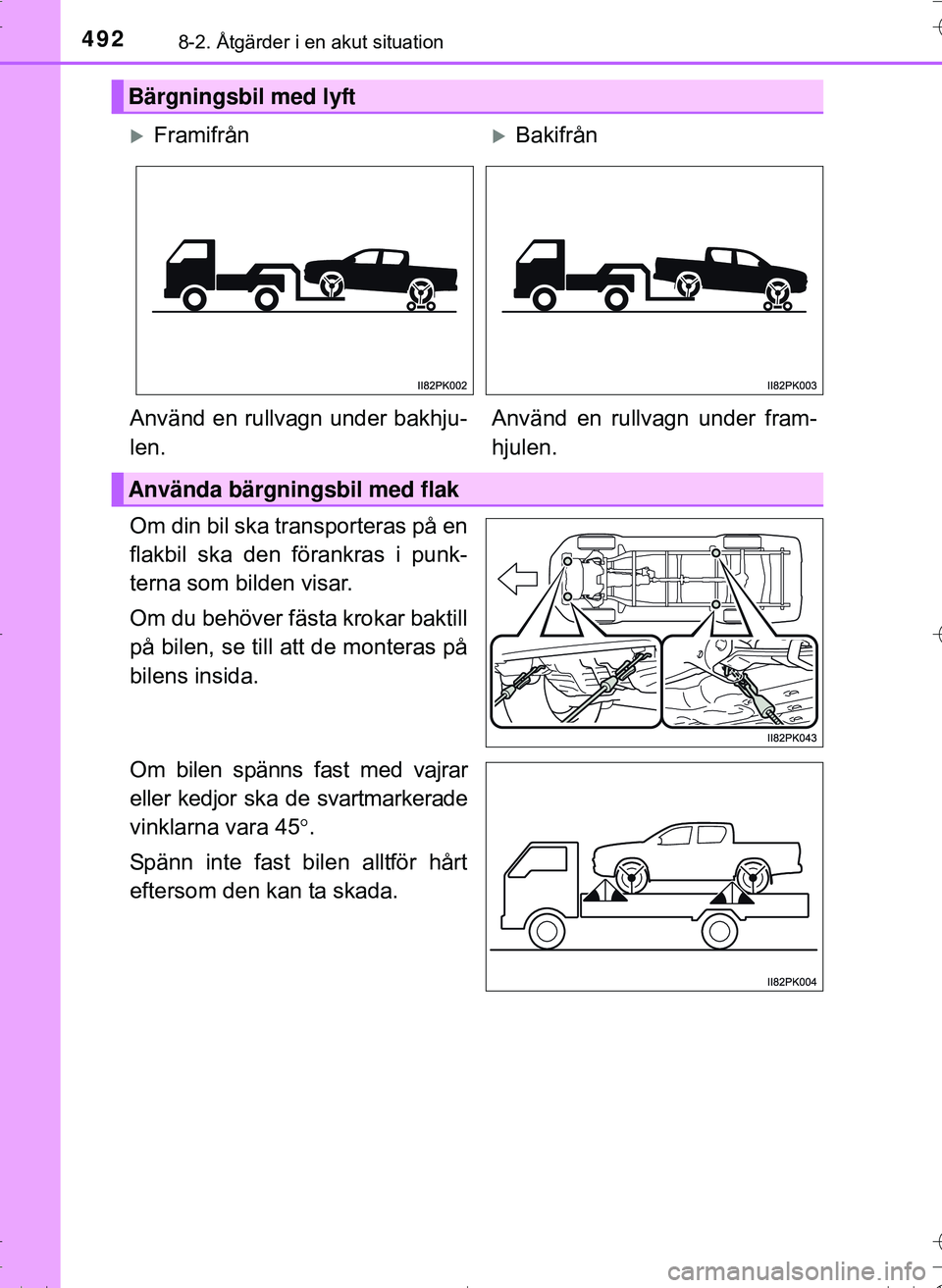

Om din bil ska transporteras på en
flakbil ska den förankras i punk-
terna som bilden visar.
Om du behöver fästa krokar baktill
på bilen, se till att de monteras på
bilens insida.
Om bilen spänns fast med vajrar
eller kedjor ska de svartmarkerade
vinklarna vara 45.
Spänn inte fast bilen alltför hårt
eftersom den kan ta skada.
Bärgningsbil med lyft
FramifrånBakifrån
Använd en rullvagn under bakhju-
len. Använd en rullvagn under fram-
hjulen.
Använda bärgningsbil med flak
OM0K269SE_Hilux.book Page 492 Friday, January 29, 2016 10:44 AM

4938-2. Åtgärder i en akut situation
OM0K269SE
8
Om problem uppstår

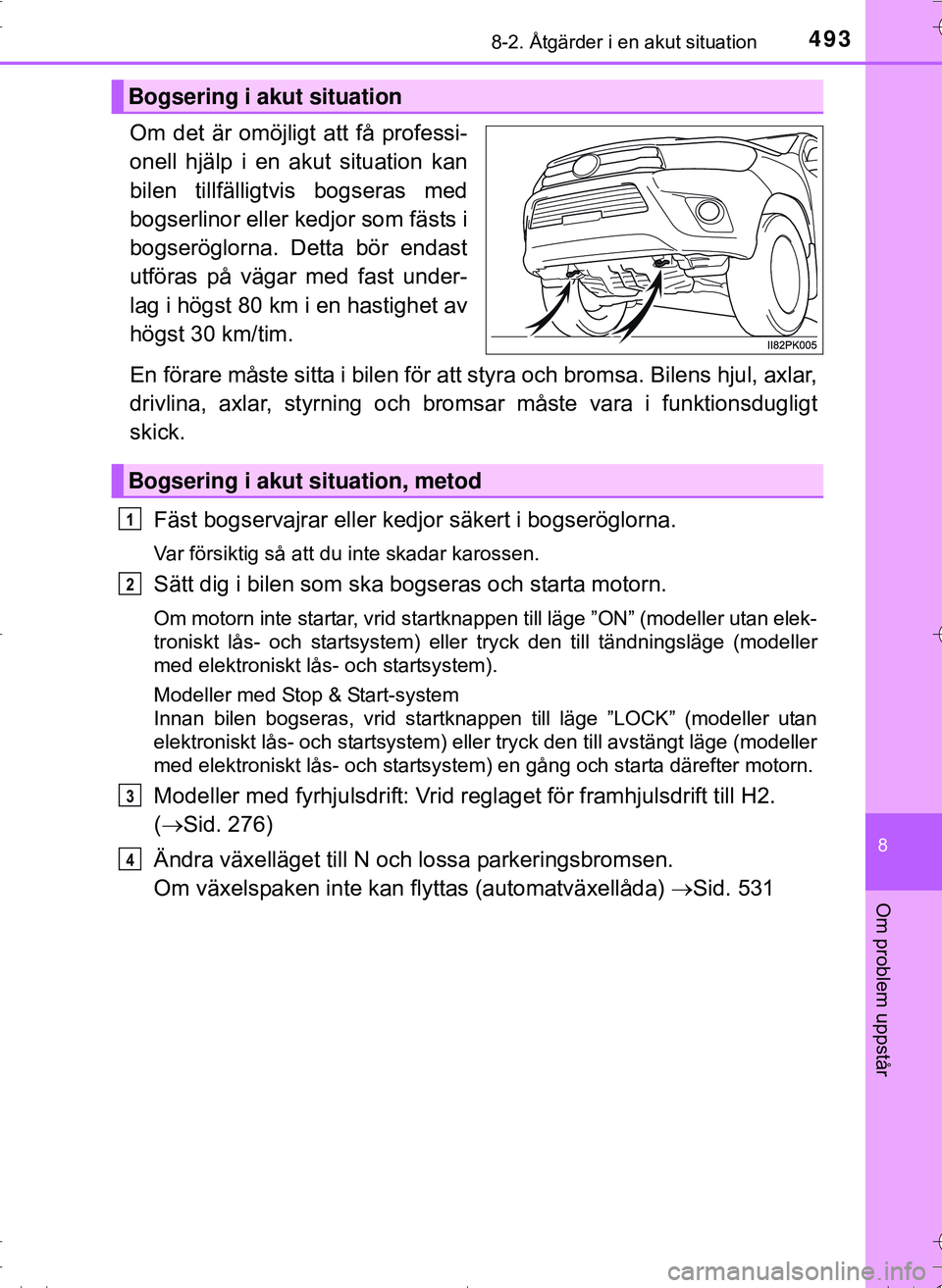

Om det är omöjligt att få professi-
onell hjälp i en akut situation kan
bilen tillfälligtvis bogseras med
bogserlinor eller kedjor som fästs i
bogseröglorna. Detta bör endast
utföras på vägar med fast under-
lag i högst 80 km i en hastighet av
högst 30 km/tim.
En förare måste sitta i bilen för att styra och bromsa. Bilens hjul, axlar,
drivlina, axlar, styrning och brom sar måste vara i funktionsdugligt
skick.
Fäst bogservajrar eller kedjor säkert i bogseröglorna.
Var försiktig så att du inte skadar karossen.
Sätt dig i bilen som ska bogseras och starta motorn.
Om motorn inte startar, vrid startknappen till läge ”ON” (modeller utan elek-
troniskt lås- och startsystem) elle r tryck den till tändningsläge (modeller
med elektroniskt lås- och startsystem).
Modeller med Stop & Start-system
Innan bilen bogseras, vrid startknappen till läge ”LOCK” (modeller utan
elektroniskt lås- och startsystem) eller tryck den till avstängt läge (modeller
med elektroniskt lås- och startsystem) en gång och starta därefter motorn.
Modeller med fyrhjulsdrift: Vrid r eglaget för framhjulsdrift till H2.
(  Sid. 276)
Ändra växelläget till N och lossa parkeringsbromsen.
Om växelspaken inte kan flyttas (automatväxellåda) Sid. 531
Bogsering i akut situation
Bogsering i akut situation, metod
1
2
3
4
OM0K269SE_Hilux.book Page 493 Friday, January 29, 2016 10:44 AM

4948-2. Åtgärder i en akut situation
OM0K269SE

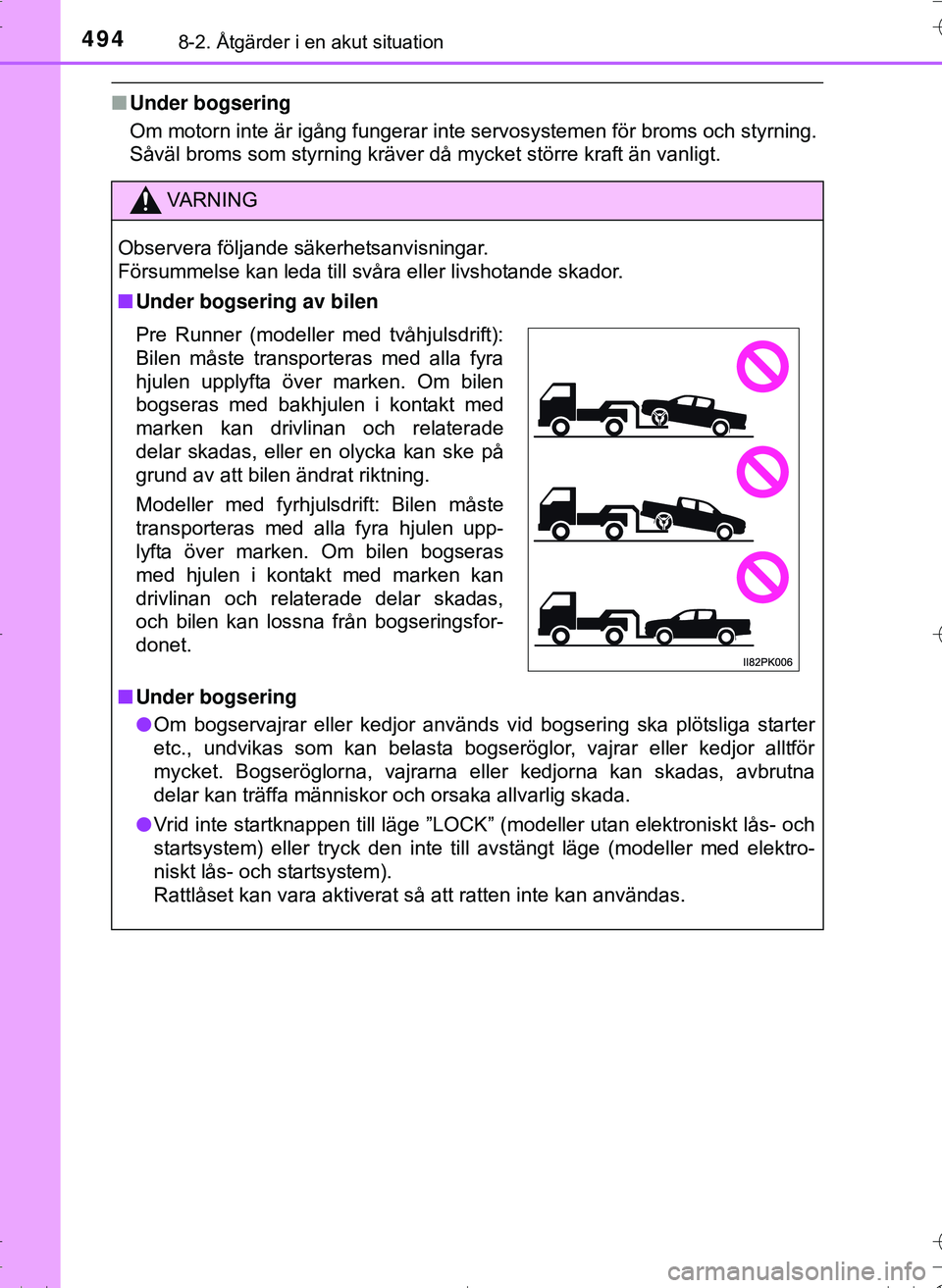

nUnder bogsering
Om motorn inte är igång fungerar inte servosystemen för broms och styrning.
Såväl broms som styrning kräver då mycket större kraft än vanligt.
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
nUnder bogsering av bilen
n Under bogsering
l Om bogservajrar eller kedjor används vid bogsering ska plötsliga starter
etc., undvikas som kan belasta bogseröglor, vajrar eller kedjor alltför
mycket. Bogseröglorna, vajrarna eller kedjorna kan skadas, avbrutna
delar kan träffa människor och orsaka allvarlig skada.
l Vrid inte startknappen till läge ”LOCK” (modeller utan elektroniskt lås- och
startsystem) eller tryck den inte till avstängt läge (modeller med elektro-
niskt lås- och startsystem).
Rattlåset kan vara aktiverat så att ratten inte kan användas.
Pre Runner (modeller med tvåhjulsdrift):
Bilen måste transporteras med alla fyra
hjulen upplyfta över marken. Om bilen
bogseras med bakhjulen i kontakt med
marken kan drivlinan och relaterade
delar skadas, eller en olycka kan ske på
grund av att bilen ändrat riktning.
Modeller med fyrhjulsdrift: Bilen måste
transporteras med alla fyra hjulen upp-
lyfta över marken. Om bilen bogseras
med hjulen i kontakt med marken kan
drivlinan och relaterade delar skadas,
och bilen kan lossna från bogseringsfor-
donet.
OM0K269SE_Hilux.book Page 494 Friday, January 29, 2016 10:44 AM

4958-2. Åtgärder i en akut situation
OM0K269SE
8
Om problem uppstår

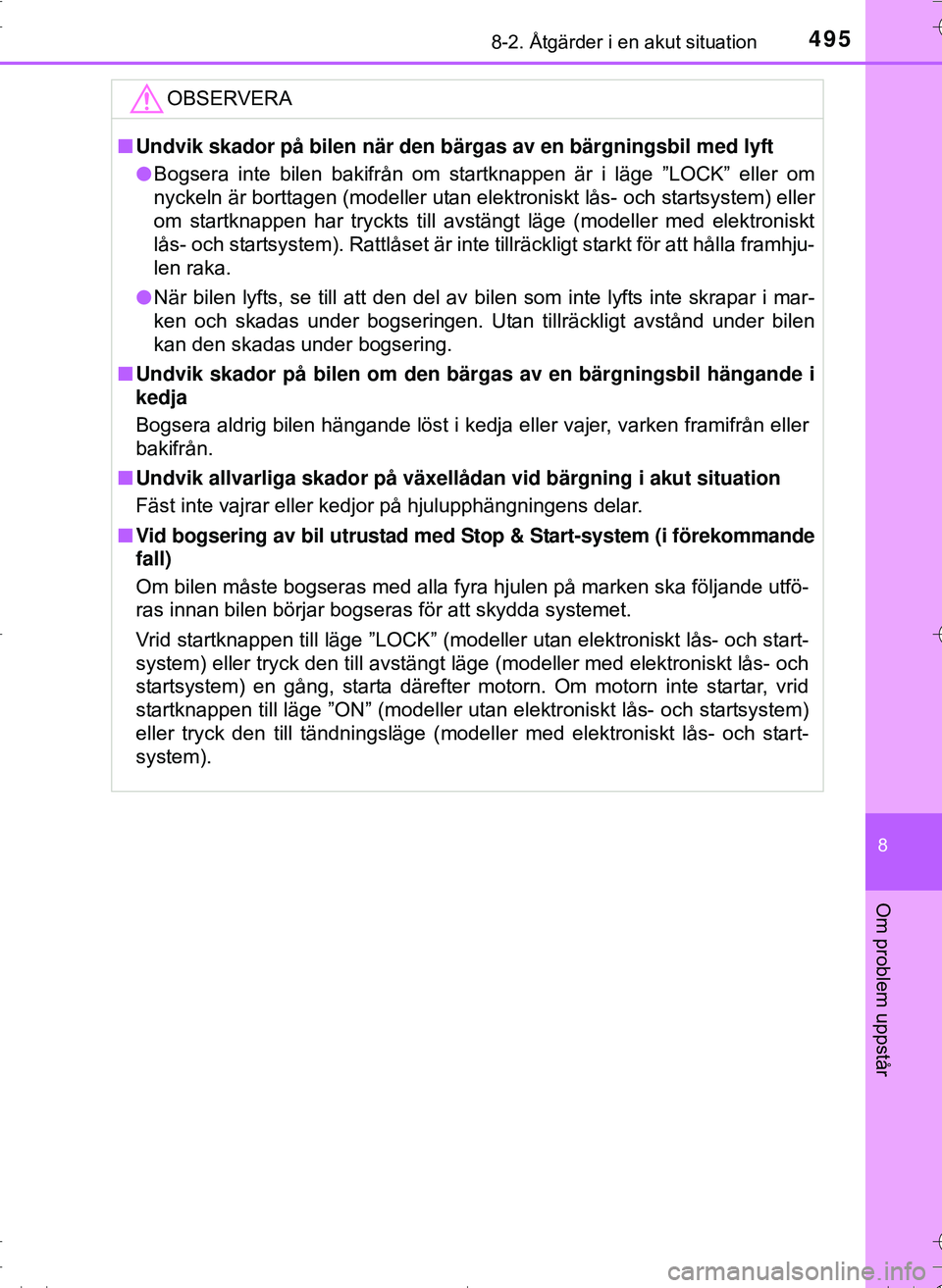

OBSERVERA
nUndvik skador på bilen när den bärgas av en bärgningsbil med lyft
l Bogsera inte bilen bakifrån om startknappen är i läge ”LOCK” eller om
nyckeln är borttagen (modeller utan elektroniskt lås- och startsystem) eller
om startknappen har tryckts till avstängt läge (modeller med elektroniskt
lås- och startsystem). Rattlåset är inte tillräckligt starkt för att hålla framhju-
len raka.
l När bilen lyfts, se till att den del av bilen som inte lyfts inte skrapar i mar-
ken och skadas under bogseringen. Utan tillräckligt avstånd under bilen
kan den skadas under bogsering.
n Undvik skador på bilen om den bä rgas av en bärgningsbil hängande i
kedja
Bogsera aldrig bilen hängande löst i kedja eller vajer, varken framifrån eller
bakifrån.
n Undvik allvarliga skador på växellådan vid bärgning i akut situation
Fäst inte vajrar eller kedjor på hjulupphängningens delar.
n Vid bogsering av bil utrustad med Stop & Start-system (i förekommande
fall)
Om bilen måste bogseras med alla fyra hjulen på marken ska följande utfö-
ras innan bilen börjar bogseras för att skydda systemet.
Vrid startknappen till läge ”LOCK” (modell er utan elektroniskt lås- och start-
system) eller tryck den till avstängt läge (modeller med elektroniskt lås- och
startsystem) en gång, starta därefter motorn. Om motorn inte startar, vrid
startknappen till läge ”ON” (modeller utan elektroniskt lås- och startsystem)
eller tryck den till tändningsläge (modeller med elektroniskt lås- och start-
system).
OM0K269SE_Hilux.book Page 495 Friday, January 29, 2016 10:44 AM

4968-2. Åtgärder i en akut situation
OM0K269SE

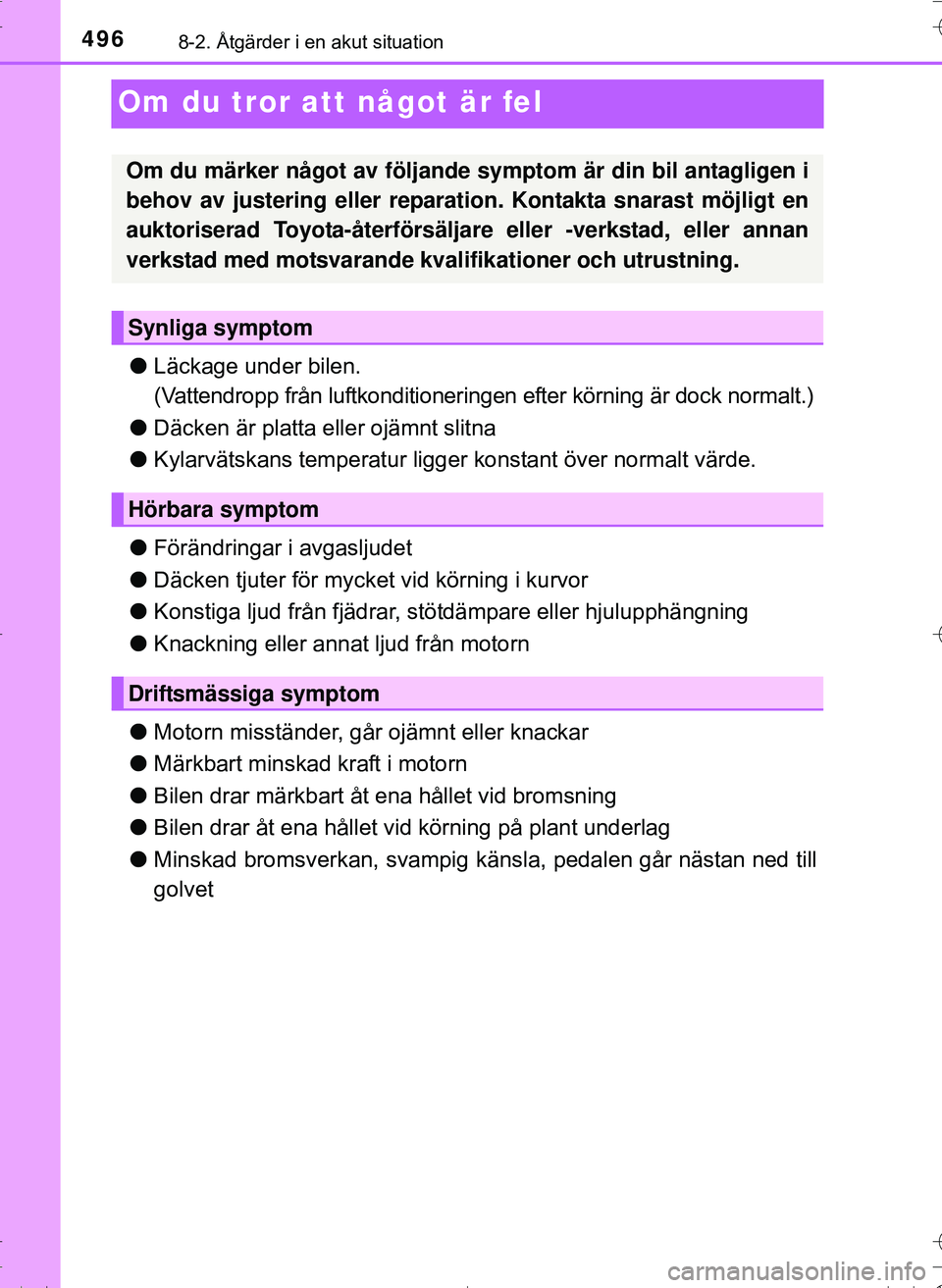

Om du tror att något är fel
lLäckage under bilen.
(Vattendropp från luftkonditioneringen efter körning är dock normalt.)
l Däcken är platta eller ojämnt slitna
l Kylarvätskans temperatur ligger konstant över normalt värde.
l Förändringar i avgasljudet
l Däcken tjuter för mycket vid körning i kurvor
l Konstiga ljud från fjädrar, stötdämpare eller hjulupphängning
l Knackning eller annat ljud från motorn
l Motorn misständer, går ojämnt eller knackar
l Märkbart minskad kraft i motorn
l Bilen drar märkbart åt ena hållet vid bromsning
l Bilen drar åt ena hållet vid körning på plant underlag
l Minskad bromsverkan, svampig k änsla, pedalen går nästan ned till
golvet
Om du märker något av följande symptom är din bil antagligen i
behov av justering eller reparation. Kontakta snarast möjligt en
auktoriserad Toyota-återförsäljare eller -verkstad, eller annan
verkstad med motsvarande kv alifikationer och utrustning.
Synliga symptom
Hörbara symptom
Driftsmässiga symptom
OM0K269SE_Hilux.book Page 496 Friday, January 29, 2016 10:44 AM

4978-2. Åtgärder i en akut situation
OM0K269SE
8
Om problem uppstår

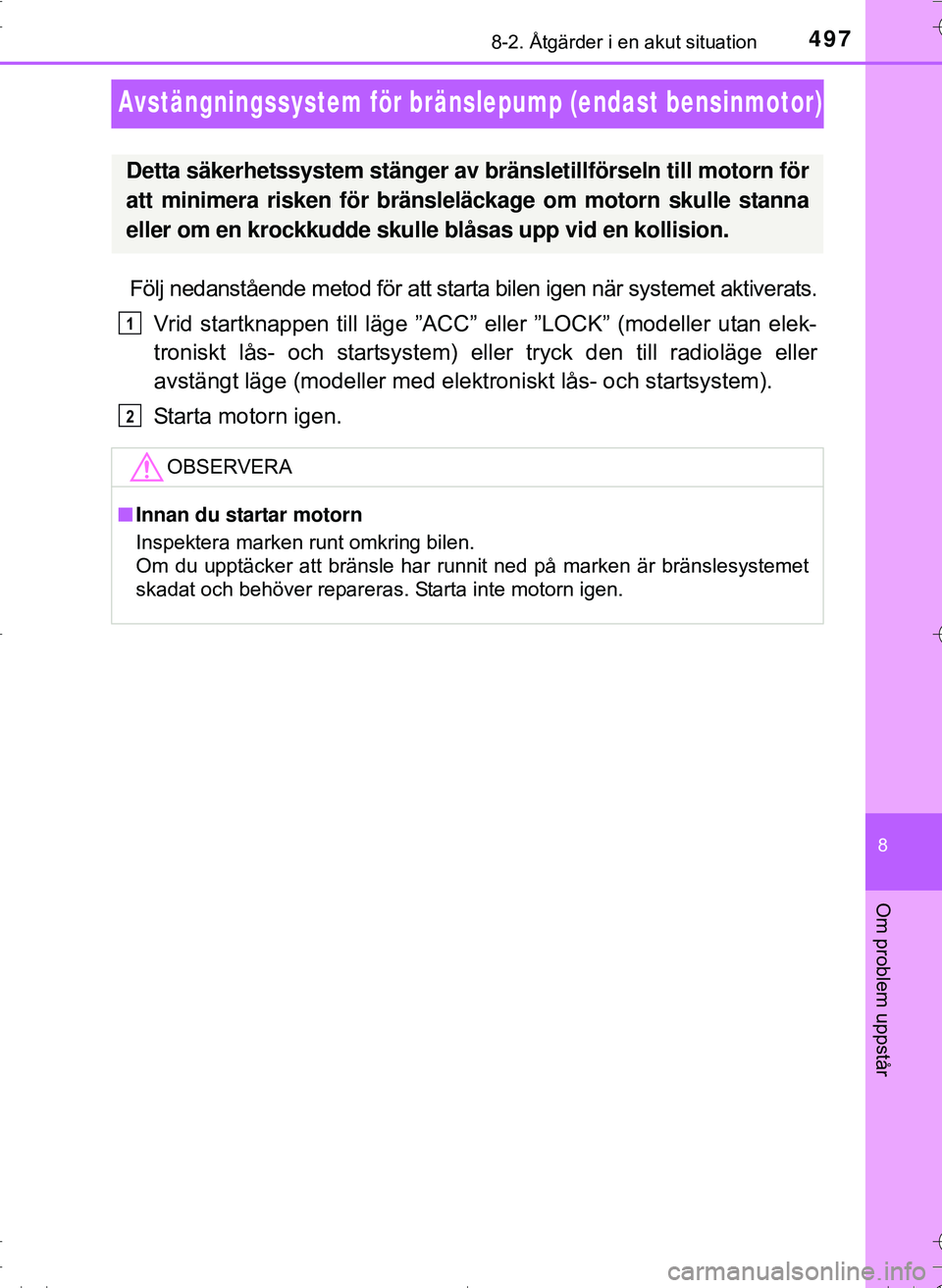

Avstängningssystem för bränslepump (endast bensinmotor)
Följ nedanstående metod för att starta bilen igen när systemet aktiverats.
Vrid startknappen till läge ”ACC” eller ”LOCK” (modeller utan elek-
troniskt lås- och star tsystem) eller tryck den till radioläge eller
avstängt läge (modeller med elektroniskt lås- och startsystem).
Starta motorn igen.
Detta säkerhetssystem stänger av bränsletillförseln till motorn för
att minimera risken för bränsleläckage om motorn skulle stanna
eller om en krockk udde skulle blåsas upp vid en kollision.
OBSERVERA
nInnan du startar motorn
Inspektera marken runt omkring bilen.
Om du upptäcker att bränsle har runnit ned på marken är bränslesystemet
skadat och behöver repareras. Starta inte motorn igen.
1
2
OM0K269SE_Hilux.book Page 497 Friday, January 29, 2016 10:44 AM

4988-2. Åtgärder i en akut situation
OM0K269SE
Brandsläckare
Lossa fästremmen och ta fram
brandsläckaren.
Utförandet av brandsläckaren och fästremmen samt metoden för att ta
fram dem kan skilja sig från det som bilden visar.
nNär brandsläckaren har använts
Förvara den på säker plats. Ersätt den med en ny brandsläckare snarast möjligt.
: I förekommande fall
En brandsläckare är placerad under passagerarsätet. Den är
avsedd att användas i en nödsituation, t.ex. om brand utbryter.
Se etiketten på brandsläckar en för användningsanvisningar.
Ta fram brandsläckaren
VA R N I N G
nNär brandsläckaren inte används
Håll brandsläckaren säkert fastspänd. Annars kan den kastas in i bilen vid
en plötslig inbromsning eller en krock.
OBSERVERA
nBrandsläckare
l Brandsläckaren ska inte användas igen.
Ersätt den med en ny när den har använts.
l Använd en originalbrandsläckare från Toyota när den ersätts.
Om annan brandsläckare än Toyota-original används kan den eventuellt
inte spännas fast ordentligt och kan lossna.
OM0K269SE_Hilux.book Page 498 Friday, January 29, 2016 10:44 AM

4998-2. Åtgärder i en akut situation
OM0K269SE
8
Om problem uppstår

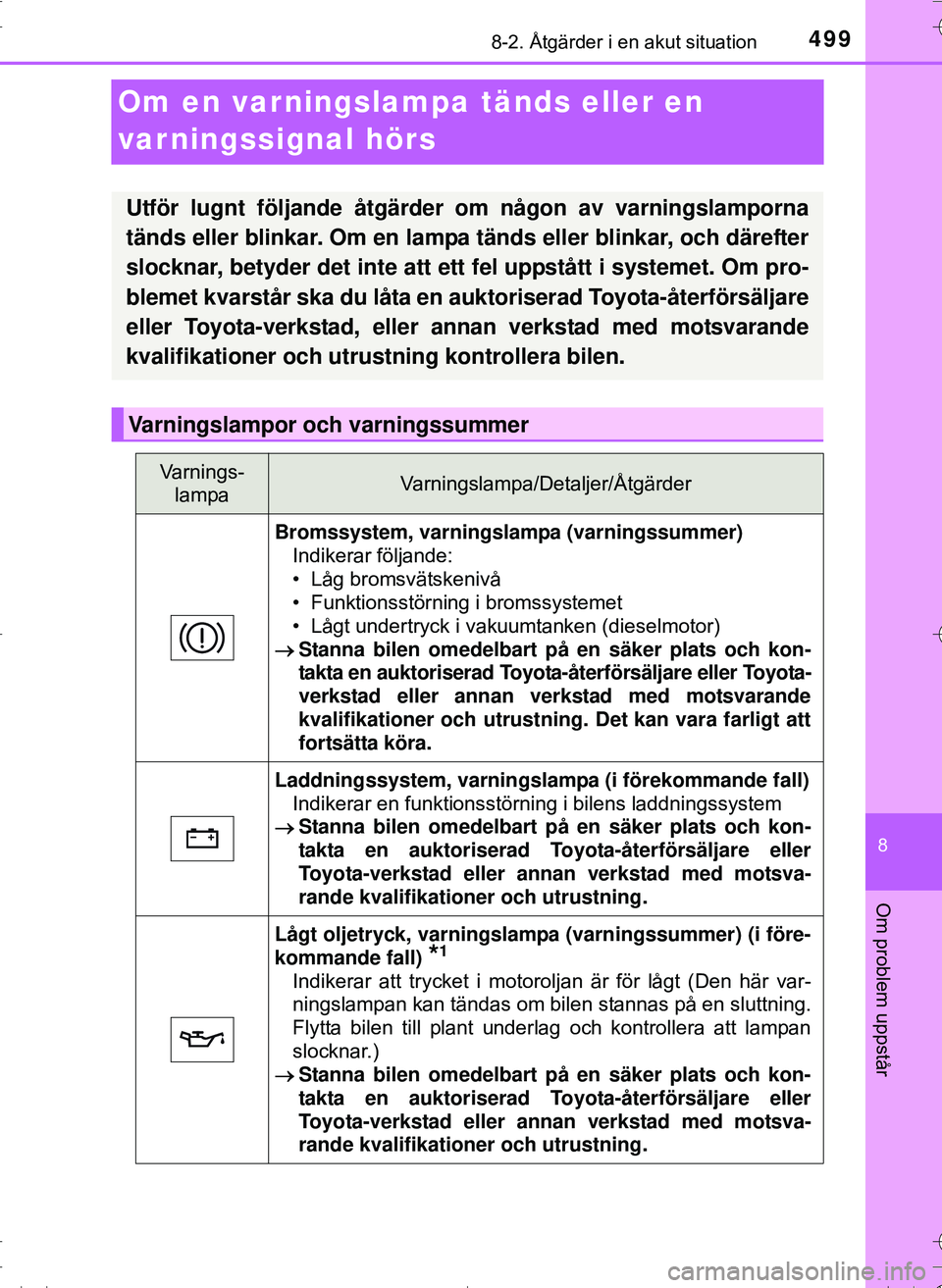

Om en varningslampa tänds eller en
varningssignal hörs
Utför lugnt följande åtgärder om någon av varningslamporna
tänds eller blinkar. Om en lampa tänds eller blinkar, och därefter
slocknar, betyder det inte att e tt fel uppstått i systemet. Om pro-
blemet kvarstår ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utru stning kontrollera bilen.
Varningslampor och varningssummer
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
Bromssystem, varningslampa (varningssummer) Indikerar följande:
• Låg bromsvätskenivå
• Funktionsstörning i bromssystemet
• Lågt undertryck i vakuumtanken (dieselmotor)
 Stanna bilen omedelbart på en säker plats och kon-
takta en auktoriserad Toyota -återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning. Det kan vara farligt att
fortsätta köra.
Laddningssystem, varningslampa (i förekommande fall) Indikerar en funktionsstörning i bilens laddningssystem
 Stanna bilen omedelbart på en säker plats och kon-
takta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Lågt oljetryck, varningslampa (varningssummer) (i före-
kommande fall)
*1
Indikerar att trycket i motoroljan är för lågt (Den här var-
ningslampan kan tändas om bilen stannas på en sluttning.
Flytta bilen till plant underlag och kontrollera att lampan
slocknar.)
 Stanna bilen omedelbart på en säker plats och kon-
takta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
OM0K269SE_Hilux.book Page 499 Friday, January 29, 2016 10:44 AM

5008-2. Åtgärder i en akut situation
OM0K269SE

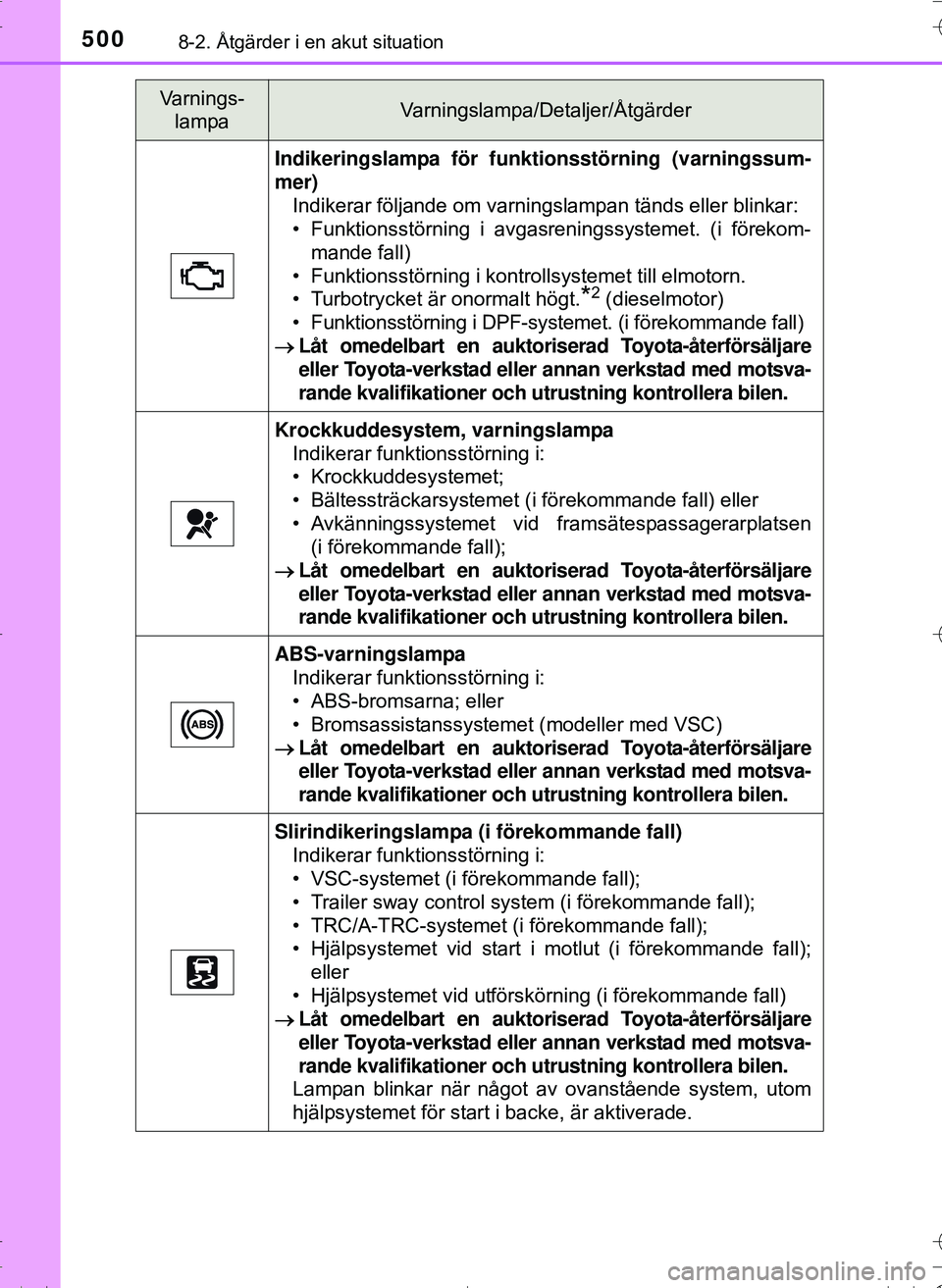

Indikeringslampa för funktionsstörning (varningssum-
mer)Indikerar följande om varningslampan tänds eller blinkar:
• Funktionsstörning i avgasreningssystemet. (i förekom-mande fall)
• Funktionsstörning i kontrollsystemet till elmotorn.
• Turbotrycket är onormalt högt.
*2 (dieselmotor)
• Funktionsstörning i DPF-systemet. (i förekommande fall)
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
Krockkuddesystem, varningslampa
Indikerar funktionsstörning i:
• Krockkuddesystemet;
• Bältessträckarsystemet (i förekommande fall) eller
• Avkänningssystemet vid framsätespassagerarplatsen(i förekommande fall);
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
ABS-varningslampa
Indikerar funktionsstörning i:
• ABS-bromsarna; eller
• Bromsassistanssystemet (modeller med VSC)
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
Slirindikeringslampa (i förekommande fall)
Indikerar funktionsstörning i:
• VSC-systemet (i förekommande fall);
• Trailer sway control system (i förekommande fall);
• TRC/A-TRC-systemet (i förekommande fall);
• Hjälpsystemet vid start i motlut (i förekommande fall);eller
• Hjälpsystemet vid utförskörning (i förekommande fall)
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
Lampan blinkar när något av ovanstående system, utom
hjälpsystemet för start i backe, är aktiverade.
Varnings- lampaVarningslampa/Detaljer/Åtgärder
OM0K269SE_Hilux.book Page 500 Friday, January 29, 2016 10:44 AM
