3414-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K269E_(EE)

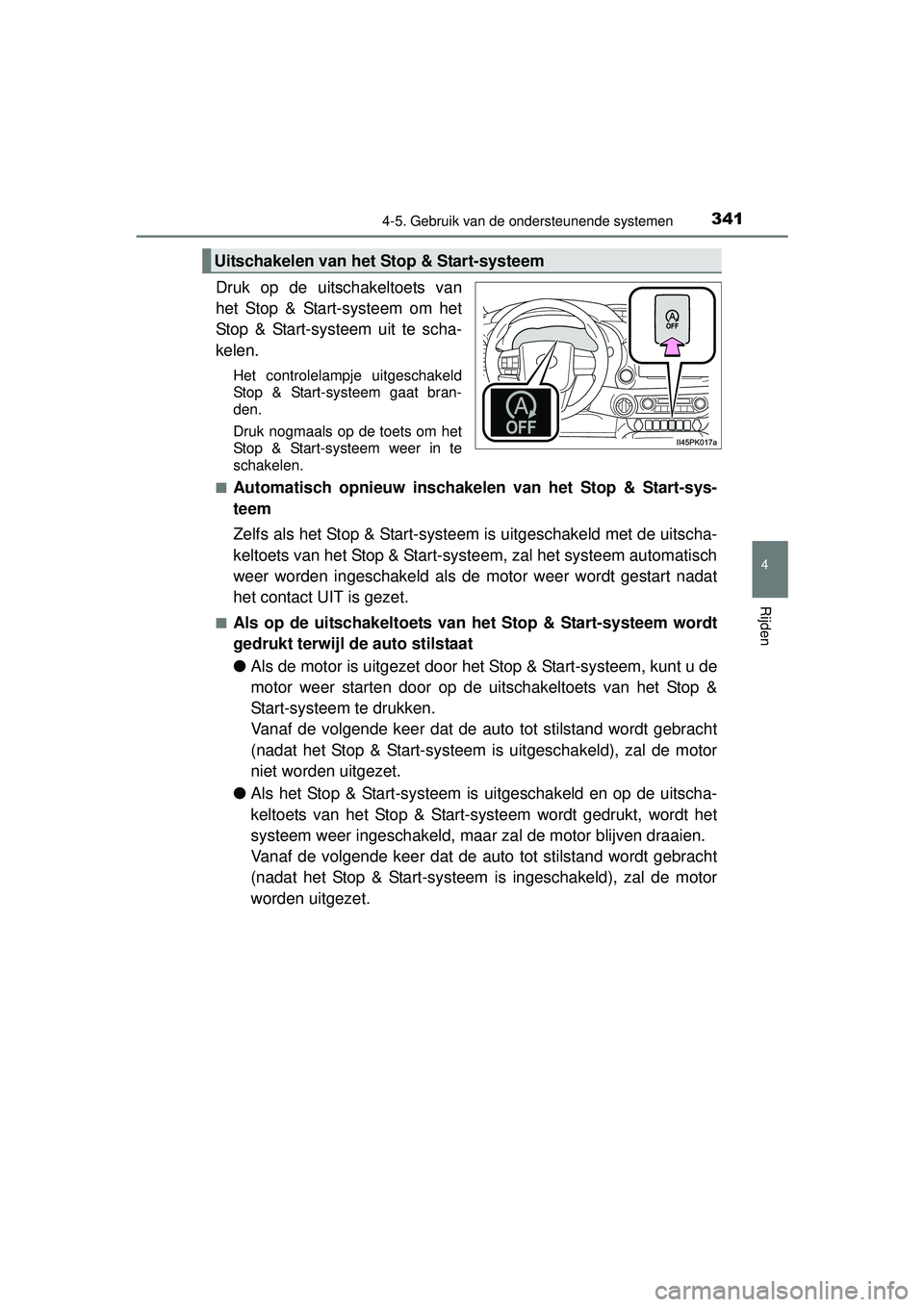

Druk op de uitschakeltoets van
het Stop & Start-systeem om het
Stop & Start-systeem uit te scha-
kelen.
Het controlelampje uitgeschakeld
Stop & Start-systeem gaat bran-
den.
Druk nogmaals op de toets om het
Stop & Start-systeem weer in te
schakelen.
■
Automatisch opnieuw inschakelen van het Stop & Start-sys-
teem
Zelfs als het Stop & Start-systeem is uitgeschakeld met de uitscha-
keltoets van het Stop & Start-systeem, zal het systeem automatisch
weer worden ingeschakeld als de motor weer wordt gestart nadat
het contact UIT is gezet.
■Als op de uitschakeltoets van het Stop & Start-systeem wordt
gedrukt terwijl de auto stilstaat
● Als de motor is uitgezet door het Stop & Start-systeem, kunt u de
motor weer starten door op de uitschakeltoets van het Stop &
Start-systeem te drukken.
Vanaf de volgende keer dat de auto tot stilstand wordt gebracht
(nadat het Stop & Start-systeem is uitgeschakeld), zal de motor
niet worden uitgezet.
● Als het Stop & Start-systeem is uitgeschakeld en op de uitscha-
keltoets van het Stop & Start-systeem wordt gedrukt, wordt het
systeem weer ingeschakeld, maar zal de motor blijven draaien.
Vanaf de volgende keer dat de auto tot stilstand wordt gebracht
(nadat het Stop & Start-systeem is ingeschakeld), zal de motor
worden uitgezet.
Uitschakelen van het Stop & Start-systeem
HILUX_OM_OM0K269E_(EE).book Page 341 Monday, March 7, 2016 2:16 PM

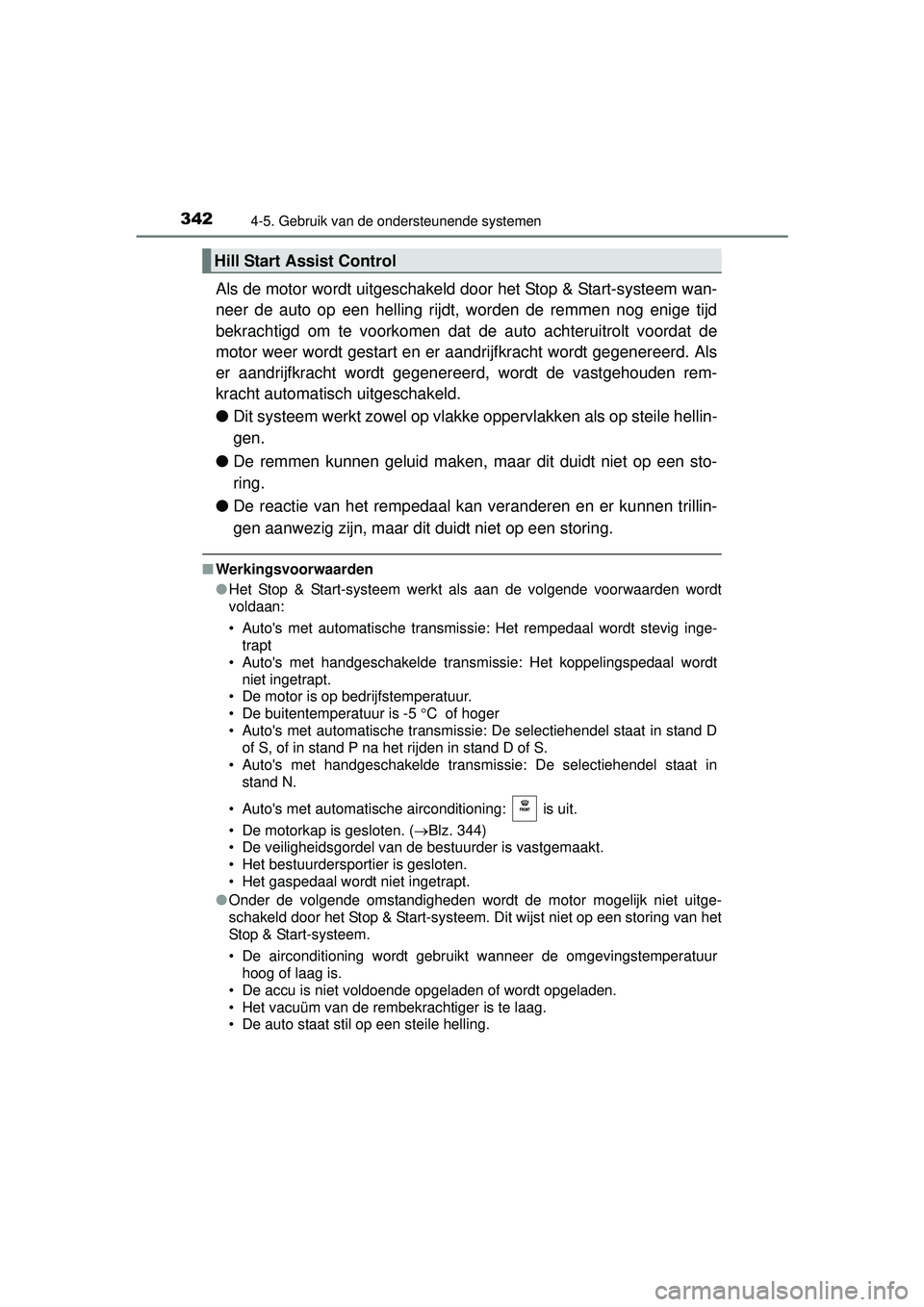

3424-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K269E_(EE)
Als de motor wordt uitgeschakeld door het Stop & Start-systeem wan-
neer de auto op een helling rijdt, worden de remmen nog enige tijd
bekrachtigd om te voorkomen dat de auto achteruitrolt voordat de
motor weer wordt gestart en er aandrijfkracht wordt gegenereerd. Als
er aandrijfkracht wordt gegenereerd, wordt de vastgehouden rem-
kracht automatisch uitgeschakeld.
●Dit systeem werkt zowel op vlakke oppervlakken als op steile hellin-
gen.
● De remmen kunnen geluid maken, maar dit duidt niet op een sto-
ring.
● De reactie van het re mpedaal kan veranderen en er kunnen trillin-
gen aanwezig zijn, maar dit duidt niet op een storing.
■ Werkingsvoorwaarden
●Het Stop & Start-systeem werkt als aan de volgende voorwaarden wordt
voldaan:
• Auto's met automatische transmissie: Het rempedaal wordt stevig inge-
trapt
• Auto's met handgeschakelde transmissie: Het koppelingspedaal wordt niet ingetrapt.
• De motor is op bedrijfstemperatuur.
• De buitentemperatuur is -5 C of hoger
• Auto's met automatische transmissie: De selectiehendel staat in stand D of S, of in stand P na het rijden in stand D of S.
• Auto's met handgeschakelde transmissie: De selectiehendel staat in stand N.
• Auto's met automatische airconditioning: is uit.
• De motorkap is gesloten. ( Blz. 344)
• De veiligheidsgordel van de bestuurder is vastgemaakt.
• Het bestuurdersportier is gesloten.
• Het gaspedaal wordt niet ingetrapt.
● Onder de volgende omstandigheden wordt de motor mogelijk niet uitge-
schakeld door het Stop & Start-systeem. Dit wijst niet op een storing van het
Stop & Start-systeem.
• De airconditioning wordt gebruikt wanneer de omgevingstemperatuur
hoog of laag is.
• De accu is niet voldoende opgeladen of wordt opgeladen.
• Het vacuüm van de rembekrachtiger is te laag.
• De auto staat stil op een steile helling.
Hill Start Assist Control
HILUX_OM_OM0K269E_(EE).book Page 342 Monday, March 7, 2016 2:16 PM

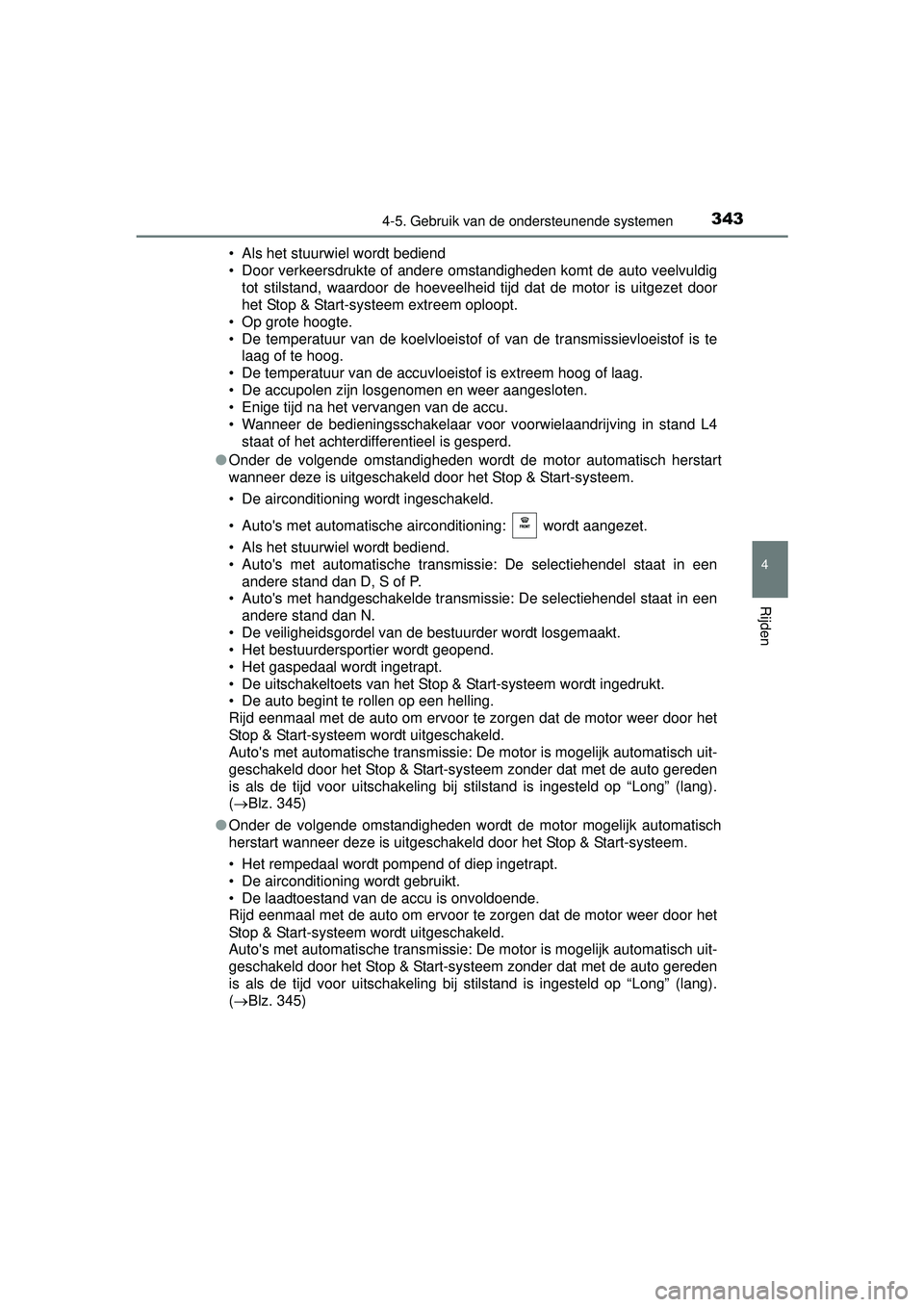

3434-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K269E_(EE)• Als het stuurwiel wordt bediend
• Door verkeersdrukte of andere omstandigheden komt de auto veelvuldig
tot stilstand, waardoor de hoeveelheid tijd dat de motor is uitgezet door
het Stop & Start-systeem extreem oploopt.
• Op grote hoogte.
• De temperatuur van de koelvloeistof of van de transmissievloeistof is te laag of te hoog.
• De temperatuur van de accuvloeistof is extreem hoog of laag.
• De accupolen zijn losgenomen en weer aangesloten.
• Enige tijd na het vervangen van de accu.
• Wanneer de bedieningsschakelaar voor voorwielaandrijving in stand L4 staat of het achterdifferentieel is gesperd.
● Onder de volgende omstandigheden wordt de motor automatisch herstart
wanneer deze is uitgeschakeld door het Stop & Start-systeem.
• De airconditioning wordt ingeschakeld.
• Auto's met automatische airconditioning: wordt aangezet.
• Als het stuurwiel wordt bediend.
• Auto's met automatische transmissie: De selectiehendel staat in een
andere stand dan D, S of P.
• Auto's met handgeschakelde transmissie: De selectiehendel staat in een andere stand dan N.
• De veiligheidsgordel van de bestuurder wordt losgemaakt.
• Het bestuurdersportier wordt geopend.
• Het gaspedaal wordt ingetrapt.
• De uitschakeltoets van het Stop & Start-systeem wordt ingedrukt.
• De auto begint te rollen op een helling.
Rijd eenmaal met de auto om ervoor te zorgen dat de motor weer door het
Stop & Start-systeem wordt uitgeschakeld.
Auto's met automatische transmissie: De motor is mogelijk automatisch uit-
geschakeld door het Stop & Start-systeem zonder dat met de auto gereden
is als de tijd voor uitschakeling bij stilstand is ingesteld op “Long” (lang).
( Blz. 345)
● Onder de volgende omstandigheden wordt de motor mogelijk automatisch
herstart wanneer deze is uitgeschakeld door het Stop & Start-systeem.
• Het rempedaal wordt pompend of diep ingetrapt.
• De airconditioning wordt gebruikt.
• De laadtoestand van de accu is onvoldoende.
Rijd eenmaal met de auto om ervoor te zorgen dat de motor weer door het
Stop & Start-systeem wordt uitgeschakeld.
Auto's met automatische transmissie: De motor is mogelijk automatisch uit-
geschakeld door het Stop & Start-systeem zonder dat met de auto gereden
is als de tijd voor uitschakeling bij stilstand is ingesteld op “Long” (lang).
( Blz. 345)
HILUX_OM_OM0K269E_(EE).book Page 343 Monday, March 7, 2016 2:16 PM

3444-5. Gebruik van de ondersteunende systemen

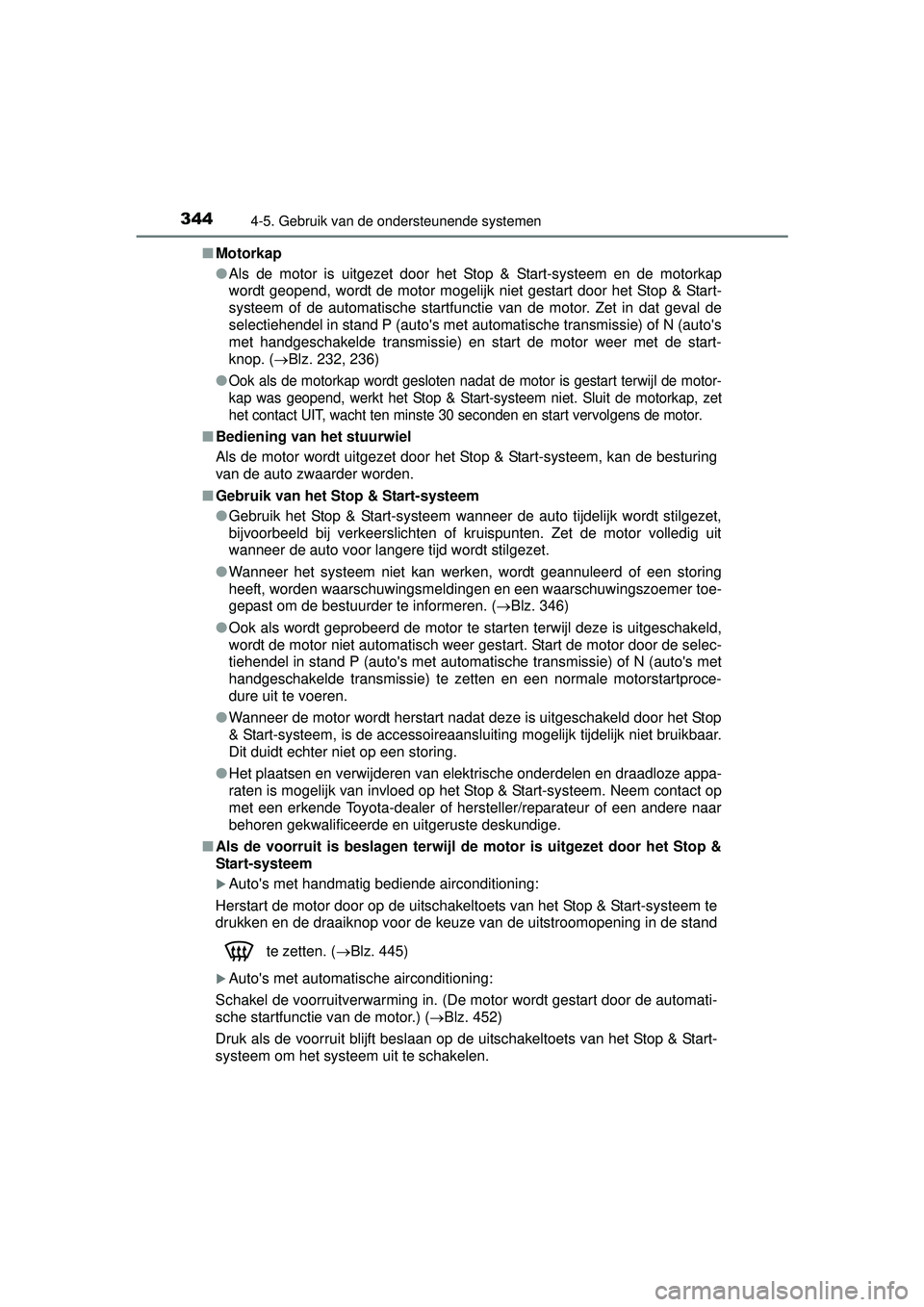

HILUX_OM_OM0K269E_(EE)■
Motorkap
●Als de motor is uitgezet door het Stop & Start-systeem en de motorkap
wordt geopend, wordt de motor mogelijk niet gestart door het Stop & Start-
systeem of de automatische startfunctie van de motor. Zet in dat geval de
selectiehendel in stand P (auto's met automatische transmissie) of N (auto's
met handgeschakelde transmissie) en start de motor weer met de start-
knop. ( Blz. 232, 236)
●
Ook als de motorkap wordt gesloten nadat de motor is gestart terwijl de motor-
kap was geopend, werkt het Stop & Start-systeem ni et. Sluit de motorkap, zet
het contact UIT, wacht ten minste 30 seconden en start vervolgens de motor.
■ Bediening van het stuurwiel
Als de motor wordt uitgezet door het Stop & Start-systeem, kan de besturing
van de auto zwaarder worden.
■ Gebruik van het Stop & Start-systeem
●Gebruik het Stop & Start-systeem wanneer de auto tijdelijk wordt stilgezet,
bijvoorbeeld bij verkeerslichten of kruispunten. Zet de motor volledig uit
wanneer de auto voor langere tijd wordt stilgezet.
● Wanneer het systeem niet kan werken, wordt geannuleerd of een storing
heeft, worden waarschuwingsmeldingen en een waarschuwingszoemer toe-
gepast om de bestuurder te informeren. ( Blz. 346)
● Ook als wordt geprobeerd de motor te starten terwijl deze is uitgeschakeld,
wordt de motor niet automatisch weer gestart. Start de motor door de selec-
tiehendel in stand P (auto's met automatische transmissie) of N (auto's met
handgeschakelde transmissie) te zetten en een normale motorstartproce-
dure uit te voeren.
● Wanneer de motor wordt herstart nadat deze is uitgeschakeld door het Stop
& Start-systeem, is de accessoireaansluiting mogelijk tijdelijk niet bruikbaar.
Dit duidt echter niet op een storing.
● Het plaatsen en verwijderen van elektrische onderdelen en draadloze appa-
raten is mogelijk van invloed op het St op & Start-systeem. Neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de voorruit is beslagen terwijl de motor is uitgezet door het Stop &
Start-systeem
Auto's met handmatig bediende airconditioning:
Herstart de motor door op de uitschakeltoets van het Stop & Start-systeem te
drukken en de draaiknop voor de keuze van de uitstroomopening in de stand
te zetten. ( Blz. 445)
Auto's met automatische airconditioning:
Schakel de voorruitverwarming in. (De motor wordt gestart door de automati-
sche startfunctie van de motor.) ( Blz. 452)
Druk als de voorruit blijft beslaan op de uitschakeltoets van het Stop & Start-
systeem om het systeem uit te schakelen.
HILUX_OM_OM0K269E_(EE).book Page 344 Monday, March 7, 2016 2:16 PM

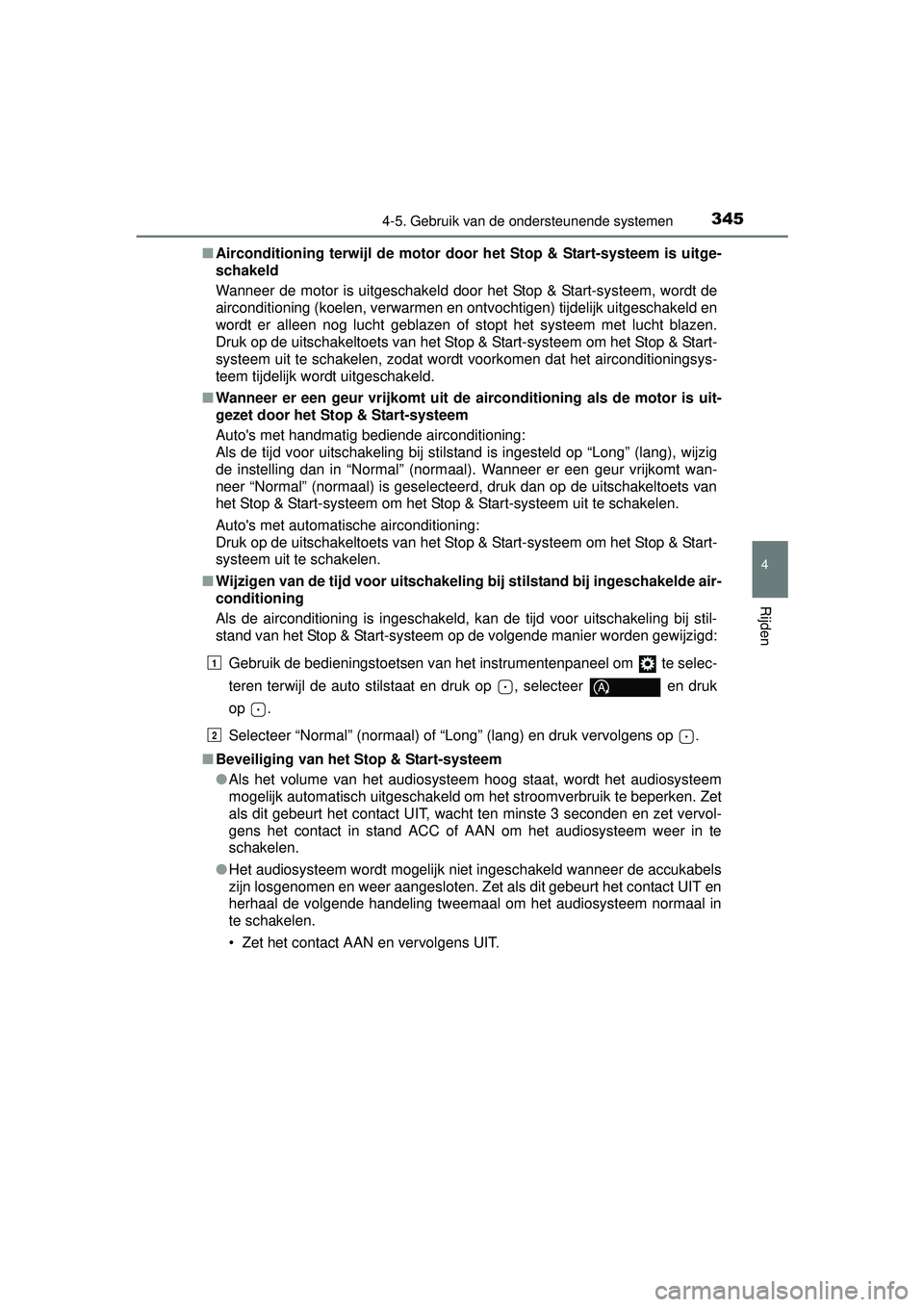

3454-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K269E_(EE)■
Airconditioning terwijl de motor door het Stop & Start-systeem is uitge-
schakeld
Wanneer de motor is uitgeschakeld door het Stop & Start-systeem, wordt de
airconditioning (koelen, verwarmen en ontvochtigen) tijdelijk uitgeschakeld en
wordt er alleen nog lucht geblazen of stopt het systeem met lucht blazen.
Druk op de uitschakeltoets van het Stop & Start-systeem om het Stop & Start-
systeem uit te schakelen, zodat wordt voorkomen dat het airconditioningsys-
teem tijdelijk wordt uitgeschakeld.
■ Wanneer er een geur vrijkomt uit de airconditioning als de motor is uit-
gezet door het Stop & Start-systeem
Auto's met handmatig bediende airconditioning:
Als de tijd voor uitschakeling bij stilstand is ingesteld op “Long” (lang), wijzig
de instelling dan in “Normal” (norm aal). Wanneer er een geur vrijkomt wan-
neer “Normal” (normaal) is geselecteerd, druk dan op de uitschakeltoets van
het Stop & Start-systeem om het Stop & Start-systeem uit te schakelen.
Auto's met automatische airconditioning:
Druk op de uitschakeltoets van het Stop & Start-systeem om het Stop & Start-
systeem uit te schakelen.
■ Wijzigen van de tijd voor uitschakeling bij stilstand bij ingeschakelde air-
conditioning
Als de airconditioning is ingeschakeld, kan de tijd voor uitschakeling bij stil-
stand van het Stop & Start-systeem op de volgende manier worden gewijzigd:
Gebruik de bedieningstoetsen van het instrumentenpaneel om te selec-
teren terwijl de auto stilstaat en druk op , selecteer en druk
op .
Selecteer “Normal” (normaal) of “Long” (lang) en druk vervolgens op .
■ Beveiliging van het Stop & Start-systeem
●Als het volume van het audiosysteem hoog staat, wordt het audiosysteem
mogelijk automatisch uitgeschakeld om het stroomverbruik te beperken. Zet
als dit gebeurt het contact UIT, wacht ten minste 3 seconden en zet vervol-
gens het contact in stand ACC of AAN om het audiosysteem weer in te
schakelen.
● Het audiosysteem wordt mogelijk niet ingeschakeld wanneer de accukabels
zijn losgenomen en weer aangesloten. Zet als dit gebeurt het contact UIT en
herhaal de volgende handeling tweemaal om het audiosysteem normaal in
te schakelen.
• Zet het contact AAN en vervolgens UIT.
1
2
HILUX_OM_OM0K269E_(EE).book Page 345 Monday, March 7, 2016 2:16 PM

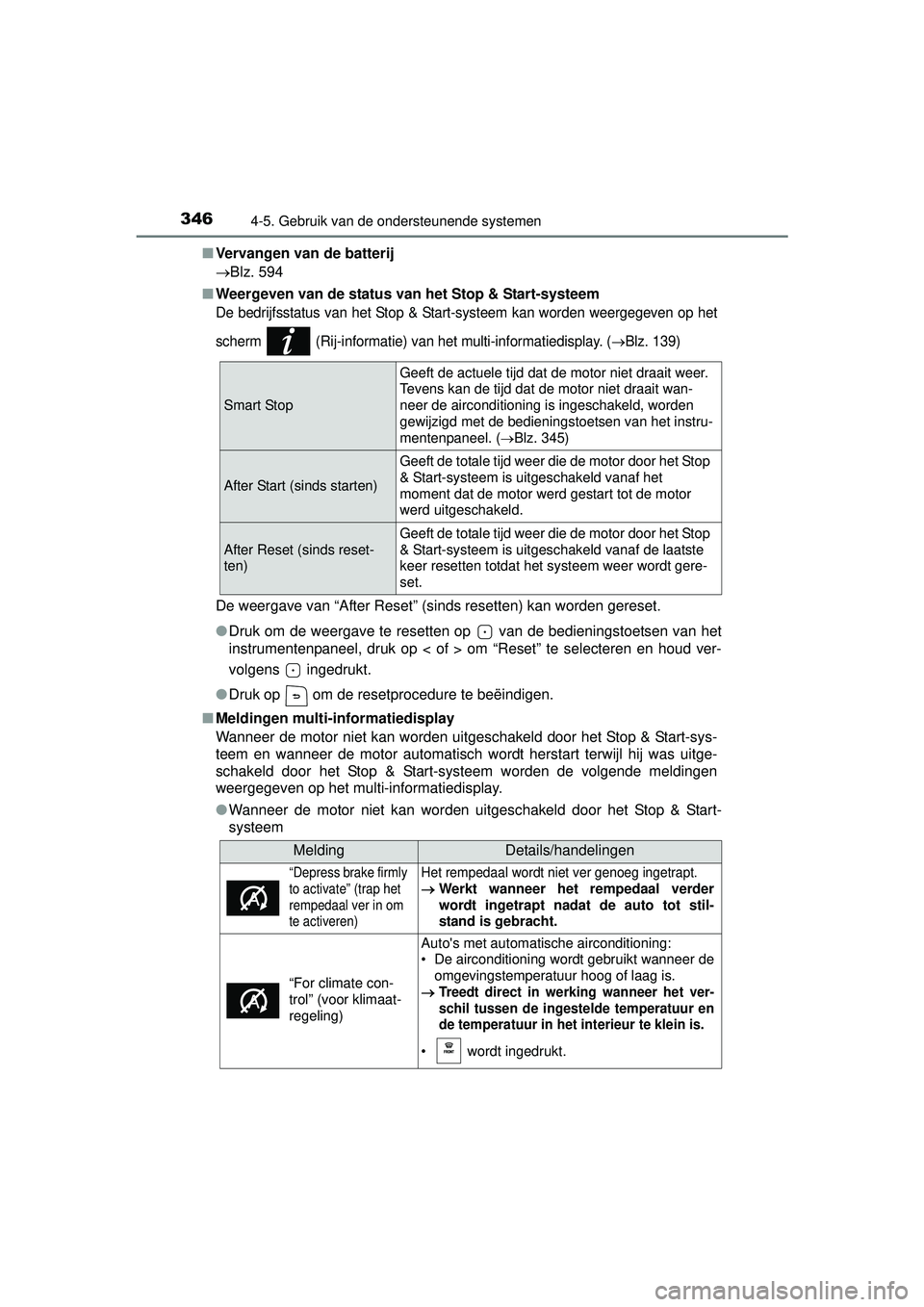

3464-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K269E_(EE)■
Vervangen van de batterij
Blz. 594
■ Weergeven van de status van het Stop & Start-systeem
De bedrijfsstatus van het Stop & Star t-systeem kan worden weergegeven op het
scherm (Rij-informatie) van het multi-informatiedisplay. (
Blz. 139)
De weergave van “After Reset” (s inds resetten) kan worden gereset.
● Druk om de weergave te resetten op van de bedieningstoetsen van het
instrumentenpaneel, druk op < of > om “Reset” te selecteren en houd ver-
volgens ingedrukt.
● Druk op om de resetprocedure te beëindigen.

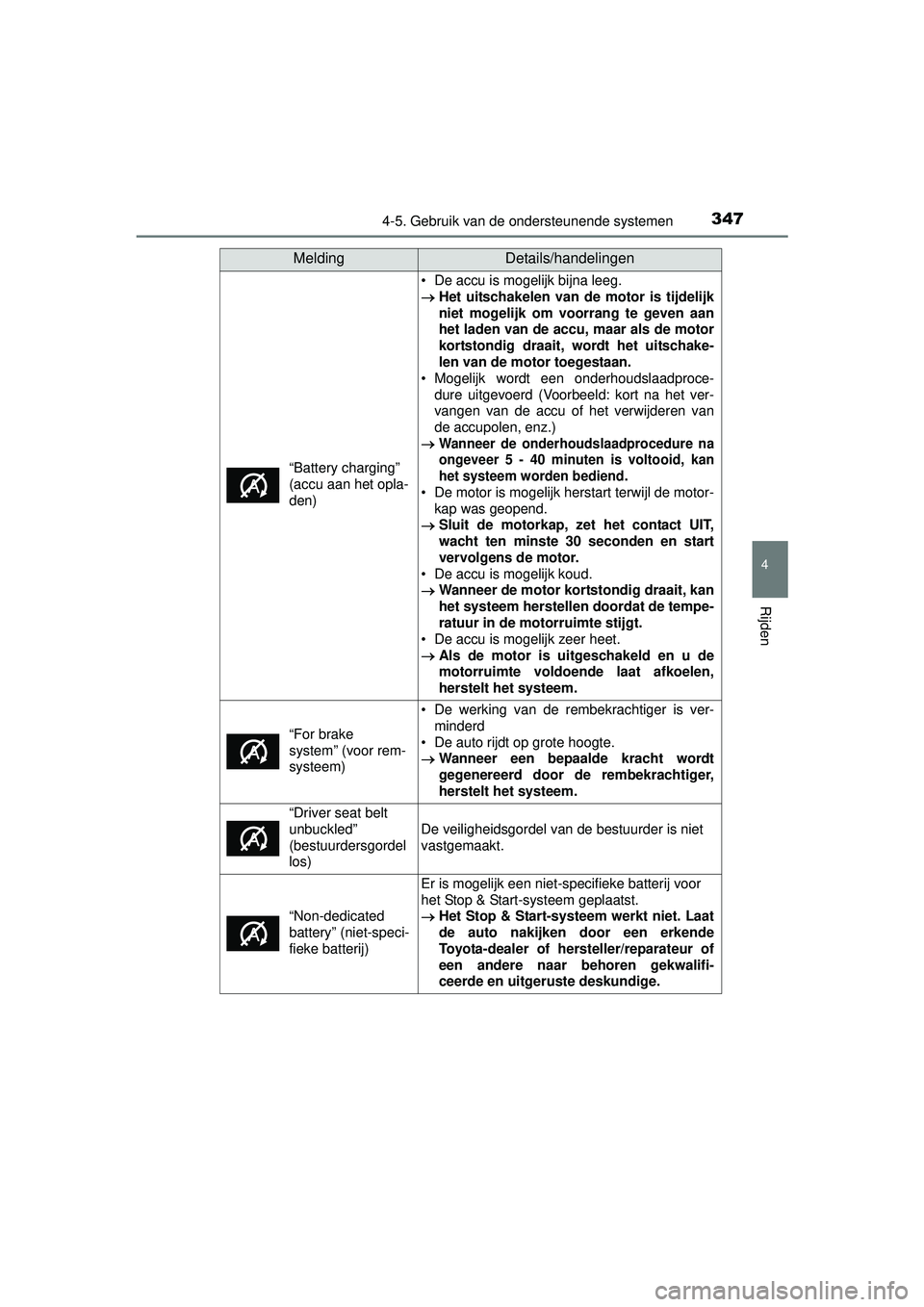

■ Meldingen multi-informatiedisplay
Wanneer de motor niet kan worden uitgeschakeld door het Stop & Start-sys-
teem en wanneer de motor automatisch wordt herstart terwijl hij was uitge-
schakeld door het Stop & Start-systeem worden de volgende meldingen
weergegeven op het multi-informatiedisplay.
●Wanneer de motor niet kan worden uitgeschakeld door het Stop & Start-
systeem
Smart Stop Geeft de actuele tijd dat de motor niet draait weer.
Tevens kan de tijd dat de motor niet draait wan-
neer de airconditioning is ingeschakeld, worden
gewijzigd met de bedieningstoetsen van het instru-
mentenpaneel. (
Blz. 345)
After Start (sinds starten) Geeft de totale tijd weer die de motor door het Stop
& Start-systeem is uitgeschakeld vanaf het
moment dat de motor werd
gestart tot de motor
werd uitgeschakeld.
After Reset (sinds reset-
ten) Geeft de totale tijd weer die de motor door het Stop
& Start-systeem is uitgeschakeld vanaf de laatste
keer resetten totdat het
systeem weer wordt gere-
set.
MeldingDetails/handelingen
“Depress brake firmly
to activate” (trap het
rempedaal ver in om
te activeren)Het rempedaal wordt niet ver genoeg ingetrapt.
 Werkt wanneer het rempedaal verder
wordt ingetrapt nadat de auto tot stil-
stand is gebracht.
“For climate con-
trol” (voor klimaat-
regeling)
Auto's met automati sche airconditioning:
• De airconditioning wordt gebruikt wanneer de omgevingstemperatuur hoog of laag is.
Treedt direct in werking wanneer het ver-
schil tussen de ingestelde temperatuur en
de temperatuur in het interieur te klein is.
• wordt ingedrukt.
HILUX_OM_OM0K269E_(EE).book Page 346 Monday, March 7, 2016 2:16 PM

3474-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K269E_(EE)
“Battery charging”
(accu aan het opla-
den)
• De accu is mogelijk bijna leeg.
Het uitschakelen van de motor is tijdelijk
niet mogelijk om voorrang te geven aan
het laden van de accu, maar als de motor
kortstondig draait, wordt het uitschake-
len van de motor toegestaan.
• Mogelijk wordt een onderhoudslaadproce- dure uitgevoerd (Voorbeeld: kort na het ver-
vangen van de accu of het verwijderen van
de accupolen, enz.)
Wanneer de onderhoudslaadprocedure na
ongeveer 5 - 40 minuten is voltooid, kan
het systeem worden bediend.
• De motor is mogelijk herstart terwijl de motor-kap was geopend.
 Sluit de motorkap, zet het contact UIT,
wacht ten minste 30 seconden en start
vervolgens de motor.
• De accu is mogelijk koud.
 Wanneer de motor kortstondig draait, kan
het systeem herstellen doordat de tempe-
ratuur in de motorruimte stijgt.
• De accu is mogelijk zeer heet.
 Als de motor is uitgeschakeld en u de
motorruimte voldoende laat afkoelen,
herstelt het systeem.
“For brake
system” (voor rem-
systeem)
• De werking van de rembekrachtiger is ver-
minderd
• De auto rijdt op grote hoogte.
 Wanneer een bepaalde kracht wordt
gegenereerd door de rembekrachtiger,
herstelt het systeem.
“Driver seat belt
unbuckled”
(bestuurdersgordel
los)
De veiligheidsgordel van de bestuurder is niet
vastgemaakt.
“Non-dedicated
battery” (niet-speci-
fieke batterij)
Er is mogelijk een niet-s pecifieke batterij voor
het Stop & Start-systeem geplaatst.
 Het Stop & Start-systeem werkt niet. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
MeldingDetails/handelingen
HILUX_OM_OM0K269E_(EE).book Page 347 Monday, March 7, 2016 2:16 PM

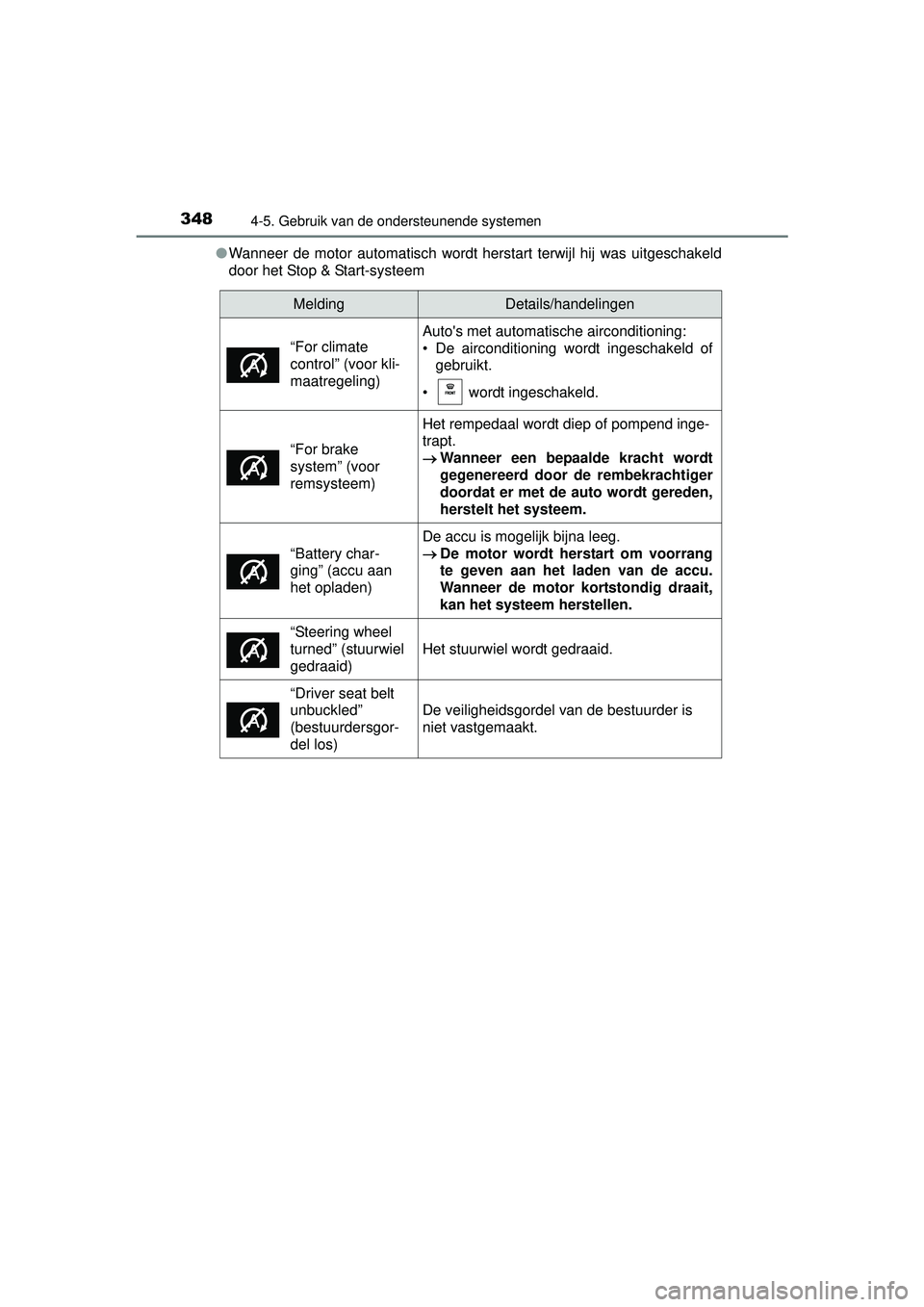

3484-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K269E_(EE)●
Wanneer de motor automatisch wordt herstart terwijl hij was uitgeschakeld
door het Stop & Start-systeem
MeldingDetails/handelingen
“For climate
control” (voor kli-
maatregeling)
Auto's met automatische airconditioning:
• De airconditioning wordt ingeschakeld of
gebruikt.
• wordt ingeschakeld.
“For brake
system” (voor
remsysteem)
Het rempedaal wordt diep of pompend inge-
trapt.
 Wanneer een bepaalde kracht wordt
gegenereerd door de rembekrachtiger
doordat er met de auto wordt gereden,
herstelt het systeem.
“Battery char-
ging” (accu aan
het opladen)
De accu is mogelijk bijna leeg.
De motor wordt herstart om voorrang
te geven aan het laden van de accu.
Wanneer de motor kortstondig draait,
kan het systeem herstellen.
“Steering wheel
turned” (stuurwiel
gedraaid)
Het stuurwiel wordt gedraaid.
“Driver seat belt
unbuckled”
(bestuurdersgor-
del los)
De veiligheidsgordel van de bestuurder is
niet vastgemaakt.
HILUX_OM_OM0K269E_(EE).book Page 348 Monday, March 7, 2016 2:16 PM

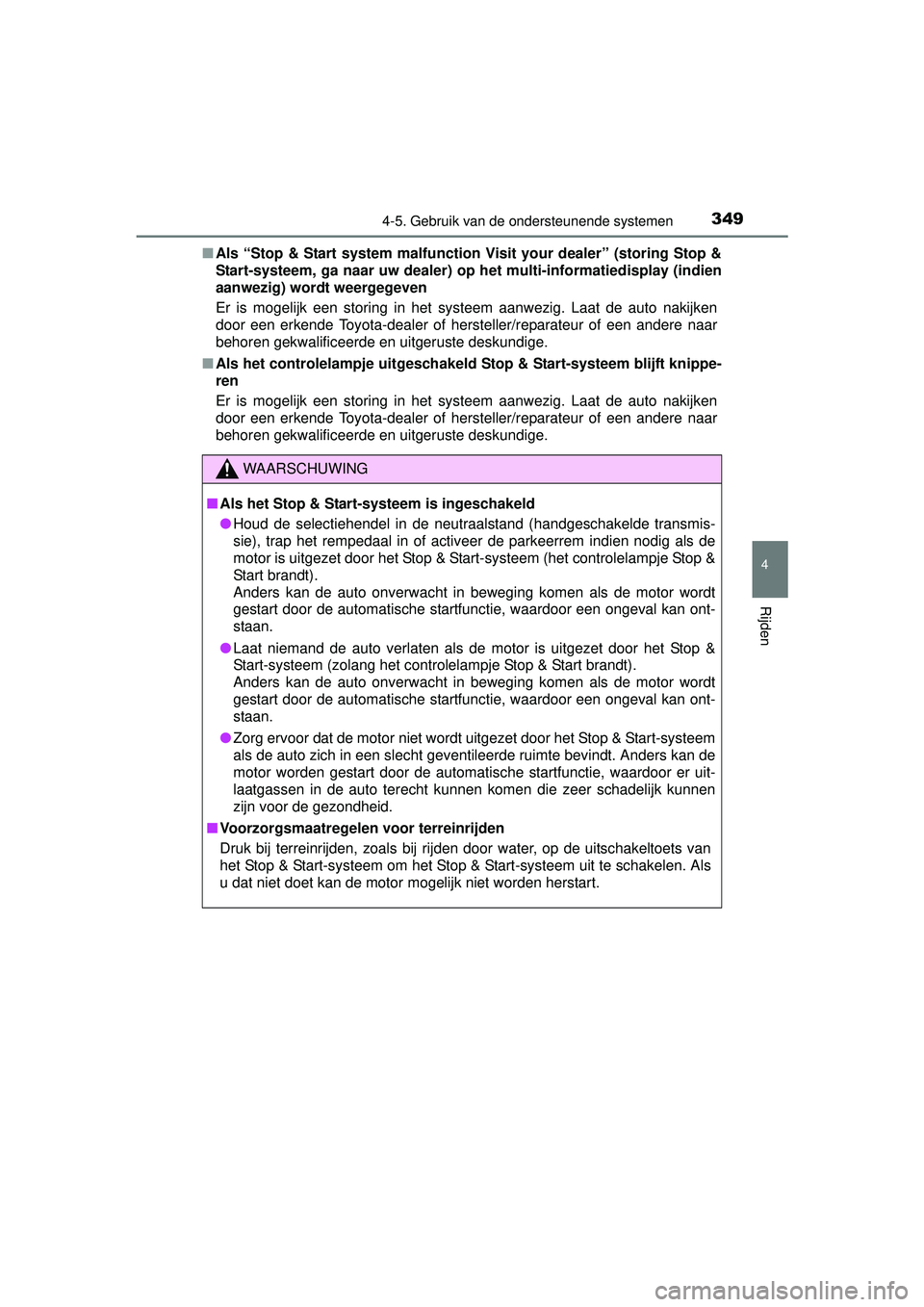

3494-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K269E_(EE)■
Als “Stop & Start system malfunction Vi sit your dealer” (storing Stop &
Start-systeem, ga naar uw dealer) op het multi-informatiedisplay (indien
aanwezig) wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat de auto nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als het controlelampje uitgeschakeld Stop & Start-systeem blijft knippe-
ren
Er is mogelijk een storing in het systeem aanwezig. Laat de auto nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Als het Stop & Start-systeem is ingeschakeld
● Houd de selectiehendel in de neutraalstand (handgeschakelde transmis-
sie), trap het rempedaal in of activeer de parkeerrem indien nodig als de
motor is uitgezet door het Stop & Start-systeem (het controlelampje Stop &
Start brandt).
Anders kan de auto onverwacht in beweging komen als de motor wordt
gestart door de automatische startfunctie, waardoor een ongeval kan ont-
staan.
● Laat niemand de auto verlaten als de motor is uitgezet door het Stop &
Start-systeem (zolang het controlelampje Stop & Start brandt).
Anders kan de auto onverwacht in beweging komen als de motor wordt
gestart door de automatische startfunctie, waardoor een ongeval kan ont-
staan.
● Zorg ervoor dat de motor niet wordt uitgezet door het Stop & Start-systeem
als de auto zich in een slecht geventileerde ruimte bevindt. Anders kan de
motor worden gestart door de automatische startfunctie, waardoor er uit-
laatgassen in de auto terecht kunnen komen die zeer schadelijk kunnen
zijn voor de gezondheid.
■ Voorzorgsmaatregelen voor terreinrijden
Druk bij terreinrijden, zoals bij rijden door water, op de uitschakeltoets van
het Stop & Start-systeem om het Stop & Start-systeem uit te schakelen. Als
u dat niet doet kan de motor mogelijk niet worden herstart.
HILUX_OM_OM0K269E_(EE).book Page 349 Monday, March 7, 2016 2:16 PM

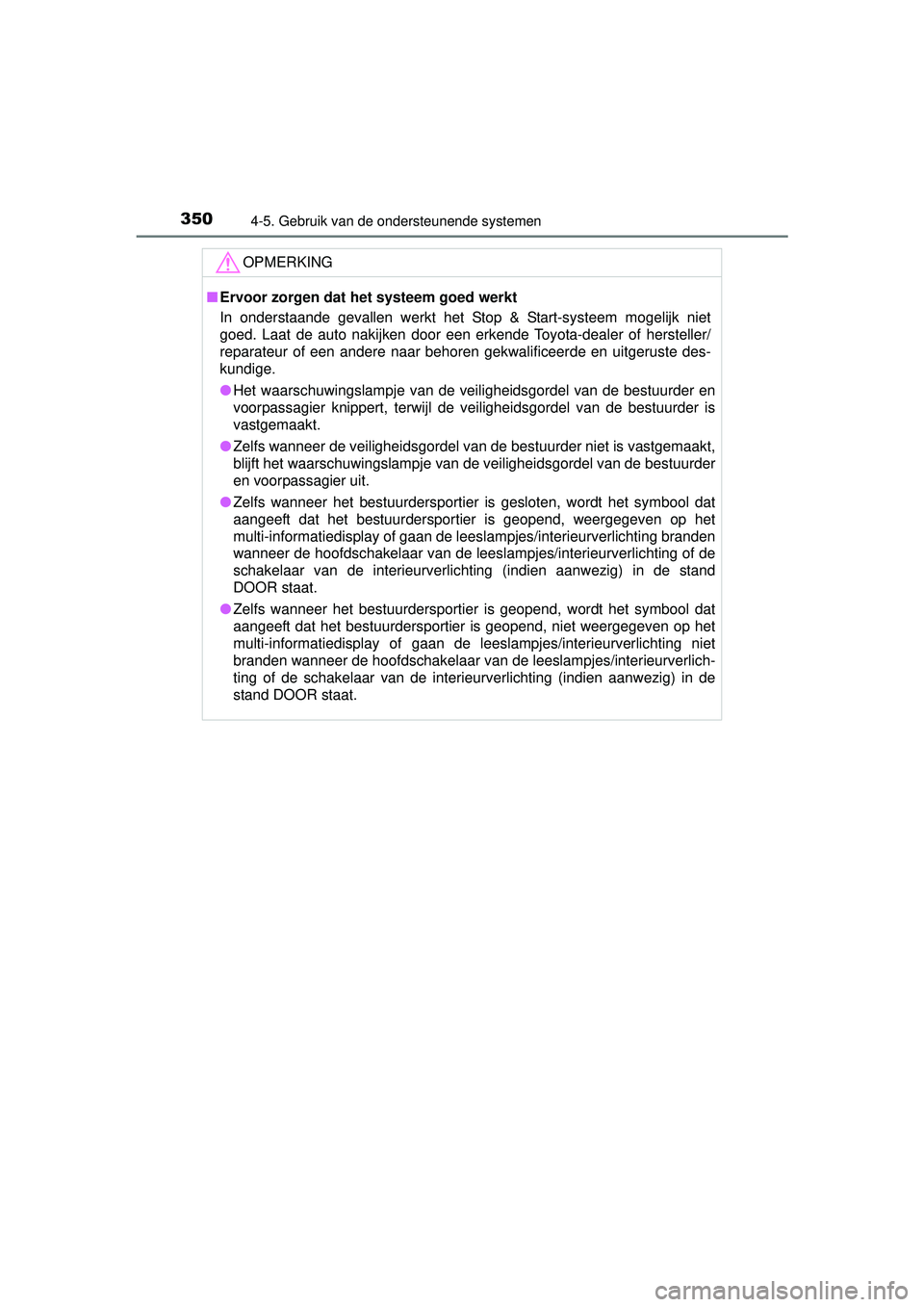

3504-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K269E_(EE)
OPMERKING
■Ervoor zorgen dat het systeem goed werkt
In onderstaande gevallen werkt het Stop & Start-systeem mogelijk niet
goed. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Het waarschuwingslampje van de veiligheidsgordel van de bestuurder en
voorpassagier knippert, terwijl de veiligheidsgordel van de bestuurder is
vastgemaakt.
● Zelfs wanneer de veiligheidsgordel van de bestuurder niet is vastgemaakt,
blijft het waarschuwingslampje van de veiligheidsgordel van de bestuurder
en voorpassagier uit.
● Zelfs wanneer het bestuurdersportier is gesloten, wordt het symbool dat
aangeeft dat het bestuurdersportier is geopend, weergegeven op het
multi-informatiedisplay of gaan de leeslampjes/interieurverlichting branden
wanneer de hoofdschakelaar van de leeslampjes/interieurverlichting of de
schakelaar van de interieurverlichting (indien aanwezig) in de stand
DOOR staat.
● Zelfs wanneer het bestuurdersportier is geopend, wordt het symbool dat
aangeeft dat het bestuurdersportier is geopend, niet weergegeven op het
multi-informatiedisplay of gaan de leeslampjes/interieurverlichting niet
branden wanneer de hoofdschakelaar van de leeslampjes/interieurverlich-
ting of de schakelaar van de interieurverlichting (indien aanwezig) in de
stand DOOR staat.
HILUX_OM_OM0K269E_(EE).book Page 350 Monday, March 7, 2016 2:16 PM
