4817-1. Onderhoud en verzorging
7
Onderhoud en verzorging
HILUX_OM_OM0K269E_(EE)
OPMERKING
■Reinigingsmiddelen
● Gebruik de volgende reinigingsmiddelen niet, omdat ze verkleuring van
het interieur of strepen en beschadigingen van gelakte oppervlakken kun-
nen veroorzaken:
• Behalve de stoelen: Organische reinigingsmiddelen zoals wasbenzine
en terpentine, alkalische of zuurhoudende middelen, textielverf en
bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasben- zine en alcohol
● Gebruik geen autowas of lakcleaner. Het dashboard of andere gelakte
delen van het interieur kunnen beschadigd raken.
■ Voorkomen van beschadiging van lederen bekleding
Neem de volgende voorzorgsmaatregelen in acht om beschadiging en
vroegtijdige slijtage van lederen bekleding te voorkomen:
● Verwijder stof en vuil onmiddellijk van de bekleding.
● Stel de auto niet langdurig bloot aan direct zonlicht. Parkeer uw auto in\
de
schaduw, vooral bij warm weer.
● Leg geen vinyl of plastic voorwerpen of artikelen die was bevatten op de
bekleding, aangezien ze bij hoge temper aturen in het interieur mogelijk
aan het leer vast blijven kleven.
■ Water op de vloerbedekking
Was de vloerbedekking van de auto niet met water.
Water dat in contact komt met elektrische onderdelen boven of onder de
vloerbedekking, kan schade aan de verschillende systemen van de auto
veroorzaken, bijvoorbeeld aan het audiosysteem. Water kan bovendien
roest aan de carrosserie veroorzaken.
■ Bij het reinigen van de binnenzijde van de voorruit (auto's met Toyota
Safety Sense)
Zorg ervoor dat er geen glasreiniger op de lens terechtkomt. Raak de lens
ook niet aan. ( Blz. 277)
■ Schoonmaken van de binnenzijde van de achterruit (auto's met achter-
ruitverwarming)
● Maak de achterruit niet schoon met een ruitenreiniger; een dergelijk mid-
del kan de verwarmingsdraden beschadigen. Veeg de ruit voorzichtig
schoon met een doek en lauw water. Maak de ruit in horizontale richting
schoon, evenwijdig aan de verwarmingsdraden.
● Voorkom beschadiging van de verwarmingsdraden.
HILUX_OM_OM0K269E_(EE).book Page 481 Monday, March 7, 2016 2:16 PM

4827-2. Onderhoud
HILUX_OM_OM0K269E_(EE)
Onderhoud en reparatie
Laat het onderhoud aan uw auto uitvoeren volgens het onderhouds-
schema.
Zie het onderhouds- en garantieboekje voor het onderhoudsschema.
Hoe zit het met zelf uit te voeren onderhoud?
Als u een beetje technisch inzicht en wat eenvoudig gereedschap hebt,
zijn veel onderhoudswerkzaamheden zelf uit te voeren.
Houd er echter rekening mee dat voor bepaalde werkzaamheden speciaal
gereedschap en kennis benodigd zijn. Dit soort werkzaamheden kunt u
beter overlaten aan een deskundig monteur. Zelfs als u een ervaren doe-
het-zelfmonteur bent, raden wij u aan om reparaties en onderhoud door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige uit te laten voeren. Een
erkende Toyota-dealer of hersteller/reparateur houdt de onderhoudshisto-
rie van uw Toyota bij, wat handig kan zijn als u ooit werkzaamheden moet
laten uitvoeren die onder de garantie vallen. Indien u de service- of onder-
houdswerkzaamheden door een andere naar behoren gekwalificeerde en
uitgeruste deskundige dan een erkende Toyota-dealer of hersteller/repara-
teur laat uitvoeren, raden wij u aan te vragen of de onderhoudshistorie kan
worden bijgehouden.
Om veilig en zuinig te kunnen rijden is het van essentieel belang
dat uw auto goed verzorgd en onderhouden wordt. Toyota raadt
u aan uw auto als volgt te onderhouden:
Periodiek onderhoud
Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE).book Page 482 Monday, March 7, 2016 2:16 PM

4837-2. Onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
■Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te houden, raadt Toyota u aan om alle
onderhoudswerkzaamheden, inspecties en reparaties te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundi ge. Laat door de garantie gedekte repa-
raties en servicewerkzaamheden uitvoer en door een erkende Toyota-dealer of
hersteller/reparateur, die originele Toyota-onderdelen gebruikt. Er kunnen ook
voordelen aan zitten om niet door de garantie gedekte reparaties en service-
werkzaamheden te laten uitvoeren door een erkende Toyota-dealer of herstel-
ler/reparateur, omdat die u met zijn expertise kan helpen eventuele problemen
met uw auto op te lossen.
Uw erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige voert alle onderhoudswerk-
zaamheden aan uw auto betrouwbaar en tegen zo laag mogelijke kosten uit,
dankzij zijn ervaring met Toyota's.
■ Wanneer moet uw auto worden gerepareerd?
Wees attent op veranderingen in de prestaties en geluiden en op zichtbare
tekenen die erop wijzen dat onderhoud noodzakelijk is. Een paar belangrijke
aanwijzingen zijn:
● De motor hapert, stottert of slaat over
● Een merkbaar verlies aan trekkracht
● Vreemde motorgeluiden
● Sporen van lekkage onder de auto (na gebruik van de airconditioning is
waterlekkage echter normaal)
● Verandering in het uitlaatgeluid (dit kan wijzen op een zeer gevaarlijk kool-
monoxidelek. Rijd met alle ruiten open en laat het uitlaatsysteem onmiddel-
lijk controleren).
● Abnormaal zachte banden, ongewoon veel bandengepiep bij het nemen
van bochten of ongelijkmatige bandenslijtage
● De auto trekt naar één kant, terwijl u rechtuitrijdt op een vlakke weg
● Vreemde geluiden die kennelijk in verband staan met de bewegingen van
de wielophanging
● Verlies van remkracht, sponzig aanvoelend rempedaal of koppelingspedaal,
het pedaal kan bijna tot op de vloer worden ingetrapt of scheeftrekken van
de auto bij remmen
● Motortemperatuur voortdurend hoger dan normaal
Als u een van deze zaken merkt, laat dan uw auto zo snel mogelijk nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige. Mogelijk moet uw auto
afgesteld of gerepareerd worden.
HILUX_OM_OM0K269E_(EE).book Page 483 Monday, March 7, 2016 2:16 PM

4847-2. Onderhoud
HILUX_OM_OM0K269E_(EE)

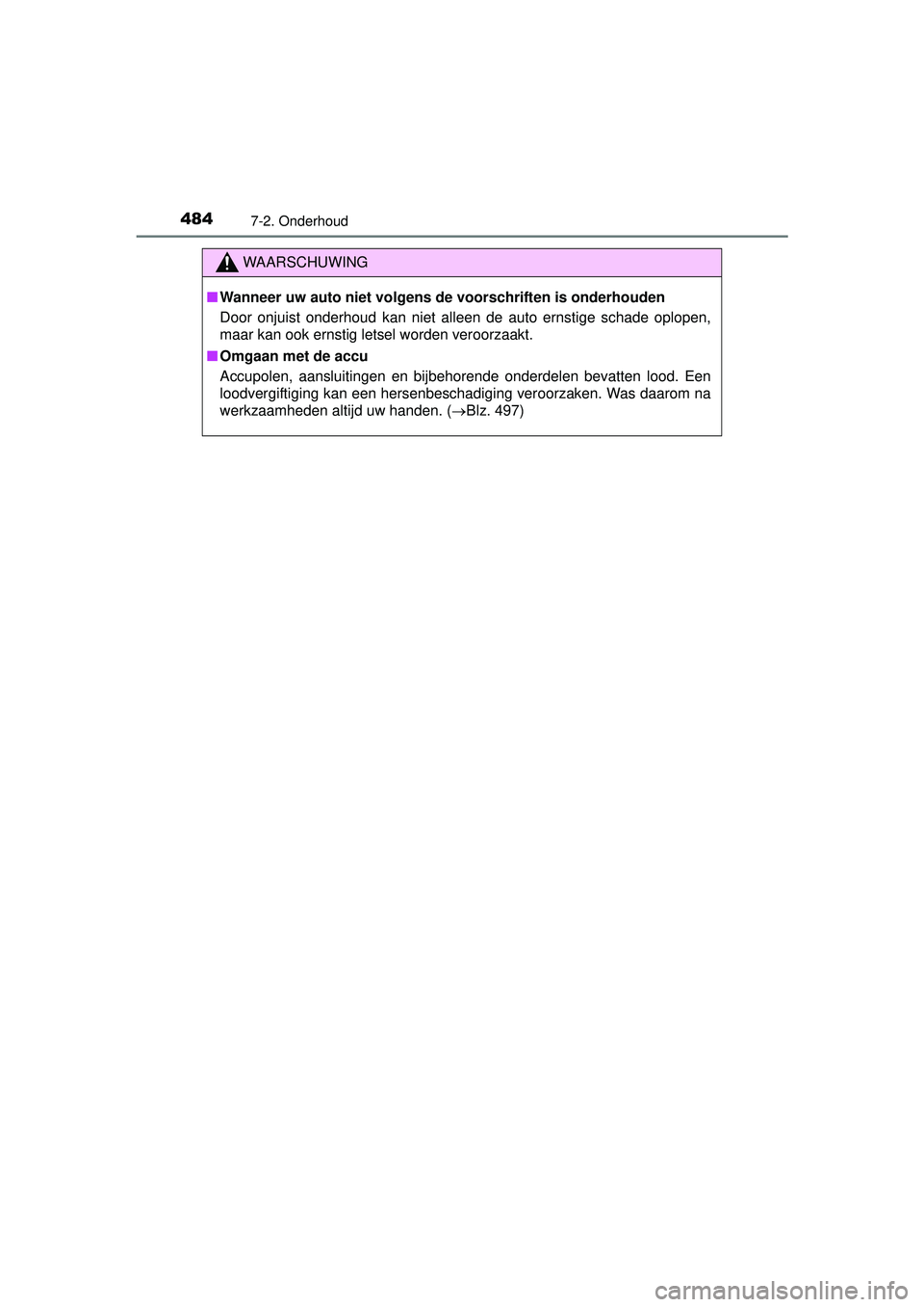

WAARSCHUWING
■Wanneer uw auto niet volgens de voorschriften is onderhouden
Door onjuist onderhoud kan niet alleen de auto ernstige schade oplopen,
maar kan ook ernstig letsel worden veroorzaakt.
■ Omgaan met de accu
Accupolen, aansluitingen en bijbehorende onderdelen bevatten lood. Een
loodvergiftiging kan een hersenbeschadiging veroorzaken. Was daarom na
werkzaamheden altijd uw handen. ( Blz. 497)
HILUX_OM_OM0K269E_(EE).book Page 484 Monday, March 7, 2016 2:16 PM

4857-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

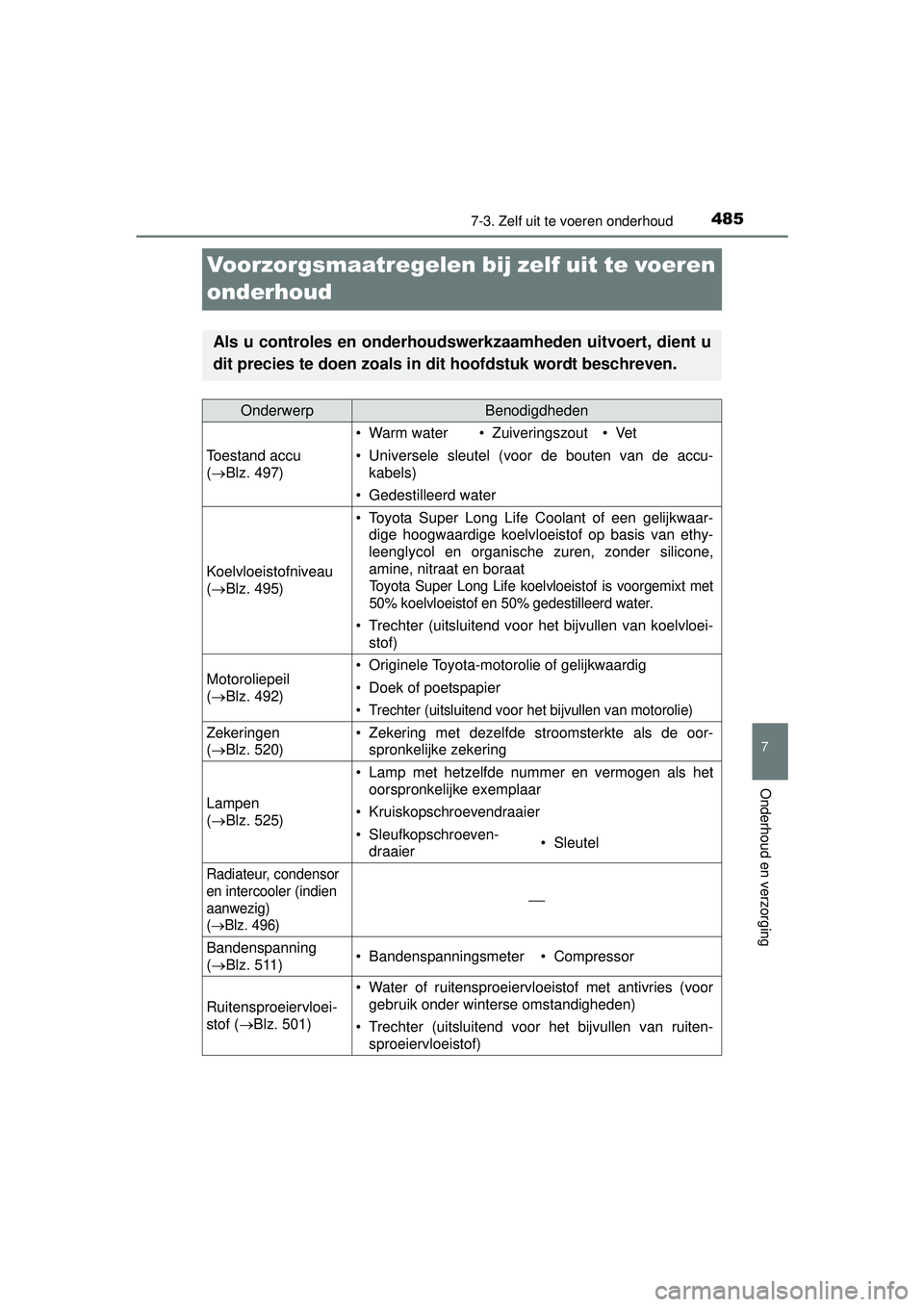

Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud
Als u controles en onderhoudswerkzaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Toestand accu
( Blz. 497)
•Warm water• Zuiveringszout•Vet
• Universele sleutel (voor de bouten van de accu-
kabels)
• Gedestilleerd water
Koelvloeistofniveau
(Blz. 495)
• Toyota Super Long Life Coolant of een gelijkwaar-
dige hoogwaardige koelvloeistof op basis van ethy-
leenglycol en organische zuren, zonder silicone,
amine, nitraat en boraat
Toyota Super Long Life koelvloeistof is voorgemixt met
50% koelvloeistof en 50% gedestilleerd water.
• Trechter (uitsluitend voor het bijvullen van koelvloei-stof)
Motoroliepeil
(Blz. 492)• Originele Toyota-motorolie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(Blz. 520)• Zekering met dezelfde stroomsterkte als de oor-
spronkelijke zekering
Lampen
(Blz. 525)
• Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroeven-draaier• Sleutel
Radiateur, condensor
en intercooler (indien
aanwezig)
(
Blz. 496)

Bandenspanning
(Blz. 511)• Bandenspanningsmeter• Compressor
Ruitensproeiervloei-
stof ( Blz. 501)
• Water of ruitensproeiervloeistof met antivries (voor
gebruik onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruiten-sproeiervloeistof)
HILUX_OM_OM0K269E_(EE).book Page 485 Monday, March 7, 2016 2:16 PM

4867-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)

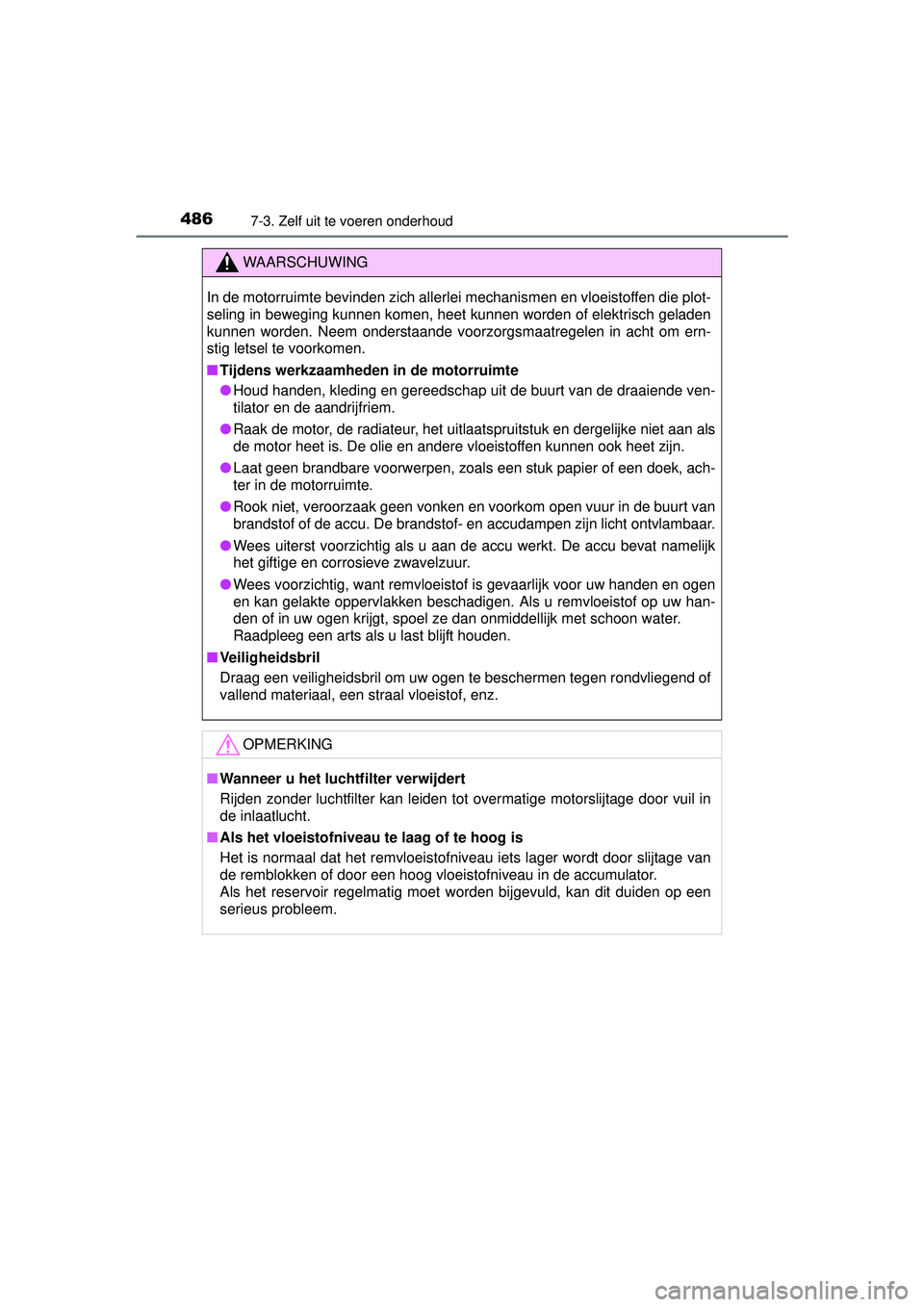

WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektrisch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht om ern-
stig letsel te voorkomen.
■ Tijdens werkzaamheden in de motorruimte
● Houd handen, kleding en gereedschap uit de buurt van de draaiende ven-
tilator en de aandrijfriem.
● Raak de motor, de radiateur, het uitlaatspruitstuk en dergelijke niet aan als
de motor heet is. De olie en andere vloeistoffen kunnen ook heet zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, ach-
ter in de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de buurt van
brandstof of de accu. De brandstof- en accudampen zijn licht ontvlambaar.
● Wees uiterst voorzichtig als u aan de accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
HILUX_OM_OM0K269E_(EE).book Page 486 Monday, March 7, 2016 2:16 PM

4877-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

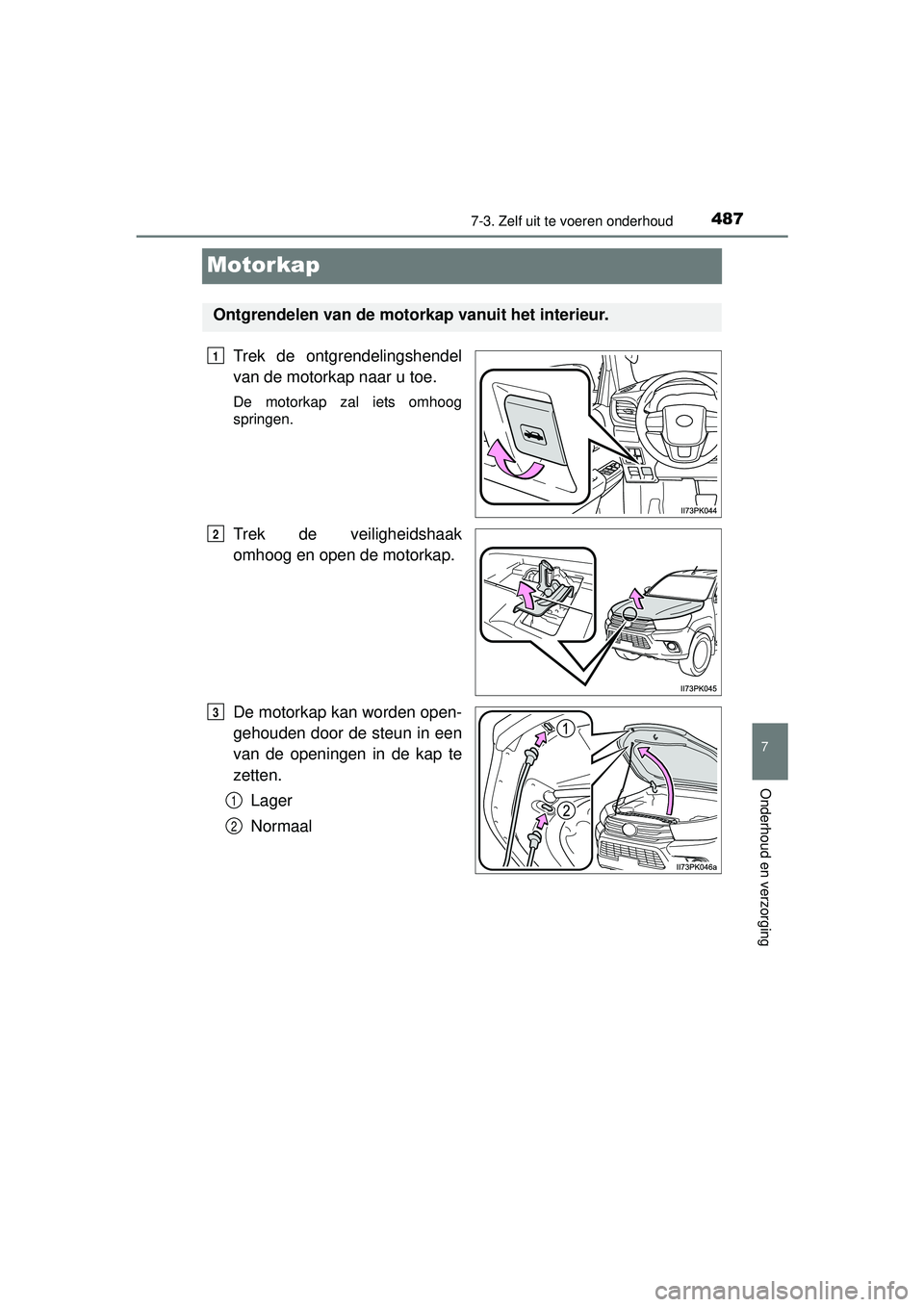

Motorkap
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Trek de veiligheidshaak
omhoog en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in een
van de openingen in de kap te
zetten.Lager
Normaal
Ontgrendelen van de motork ap vanuit het interieur.
1
2
3
1
2
HILUX_OM_OM0K269E_(EE).book Page 487 Monday, March 7, 2016 2:16 PM

4887-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)

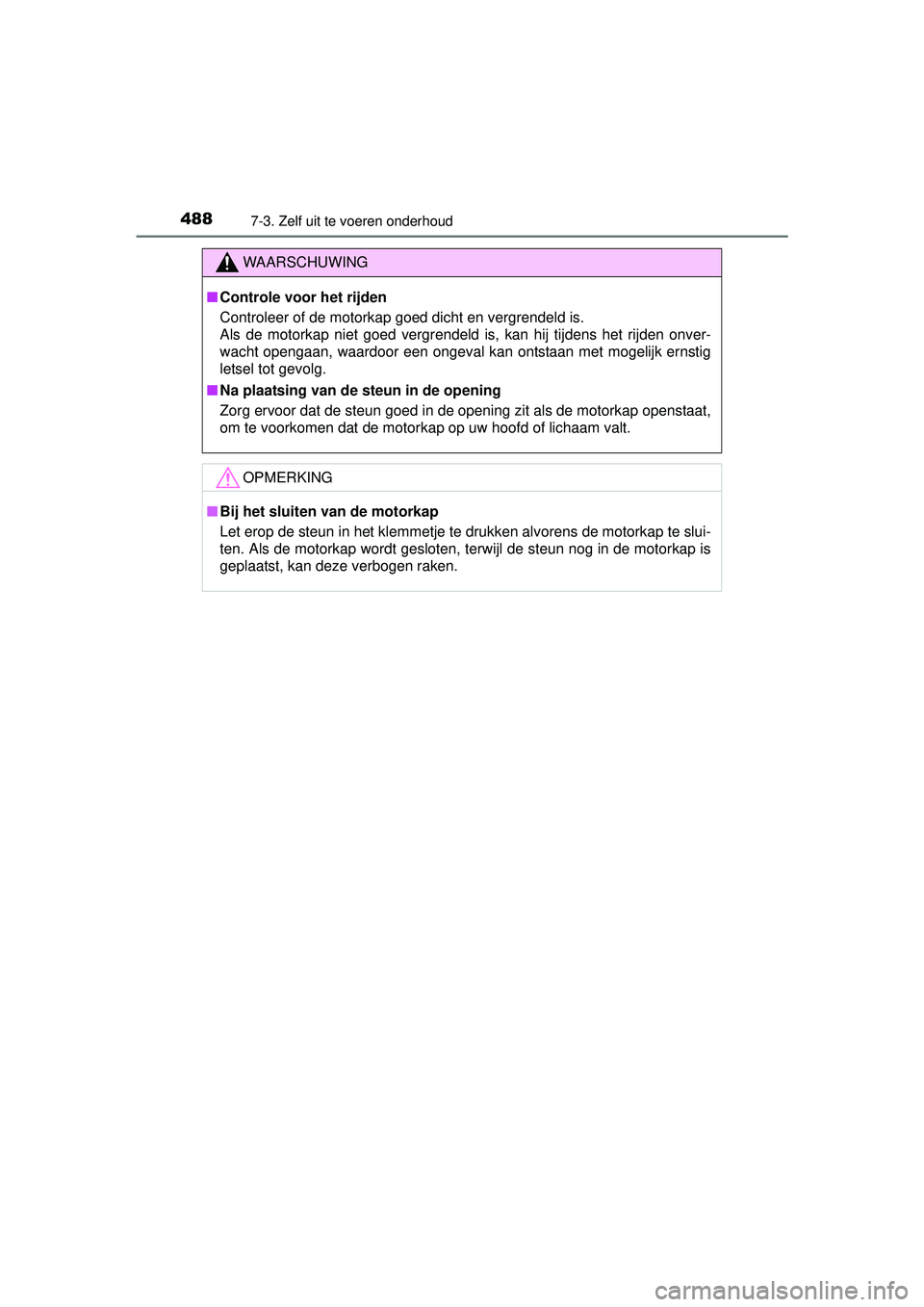

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten, terwijl de steun nog in de motorkap is
geplaatst, kan deze verbogen raken.
HILUX_OM_OM0K269E_(EE).book Page 488 Monday, March 7, 2016 2:16 PM

4897-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

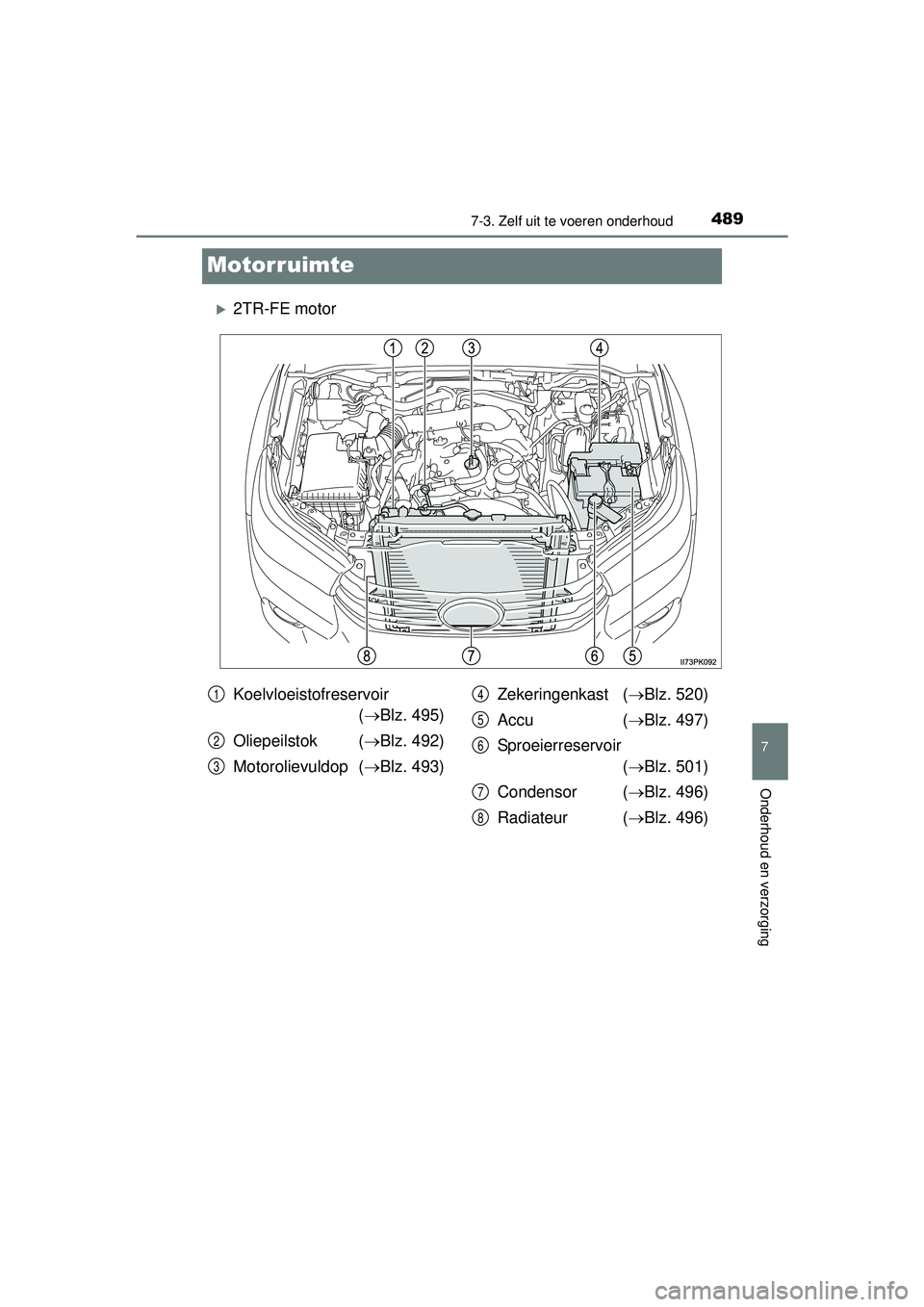

Motorruimte
2TR-FE motor
Koelvloeistofreservoir ( Blz. 495)
Oliepeilstok ( Blz. 492)
Motorolievuldop ( Blz. 493) Zekeringenkast (
Blz. 520)
Accu ( Blz. 497)
Sproeierreservoir ( Blz. 501)
Condensor ( Blz. 496)
Radiateur ( Blz. 496)1
2
3
4
5
6
7
8
HILUX_OM_OM0K269E_(EE).book Page 489 Monday, March 7, 2016 2:16 PM

4907-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
1GD-FTV en 2GD-FTV motor
Accu (indien aanwezig) ( Blz. 497)
Koelvloeistofreservoir ( Blz. 495)
Motorolievuldop ( Blz. 493)
Oliepeilstok ( Blz. 492)
Dop AdBlue™-reservoir
(indien aanwezig)( Blz. 503) Brandstoffilter
( Blz. 502, 600)
Zekeringenkast ( Blz. 520)
Accu ( Blz. 497)
Sproeierreservoir ( Blz. 501)
Intercooler ( Blz. 496)
Radiateur ( Blz. 496)
Condensor ( Blz. 496)1
2
3
4
5
6
7
8
9
10
11
12
HILUX_OM_OM0K269E_(EE).book Page 490 Monday, March 7, 2016 2:16 PM
