TOYOTA HILUX 2016 Návod na použitie (in Slovakian)

5217-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)
7
Údržba a starostlivosť
Pod prístrojovým panelom (vozidlá s pravostranným riadením)
Vyberte kryt (ak je vo výbave).
Odstráňte veko.
Za prístrojovým panelom (vozidlá s ľavostranným riadením)
Otvorte odkladaciu schránku
(S. 515) a vyberte veko.
Za prístrojovým panelom (vozidlá s pravostranným riadením)
Otvorte odkladaciu schránku
(S. 515) a vyberte veko.

5227-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)
Za bočným krytom
Vyberte prahovú lištu dverí vodi-
ča (vozidlá s ľavostranným ria-
dením) alebo prahovú lištu dverí
spolujazdca vpredu (vozidlá
s pravostranným riadením).
Vyskrutkujte maticu a vyberte
bočný kryt.
Vyberte poistku.
Vyťahovákom je možné vyberať
iba poistky typu A.
3

5237-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)
7
Údržba a starostlivosť
Skontrolujte, či nie je poistka prepálená.
Normálna poistka
Prepálená poistka
Typ A, B, C a D:
Nahraďte prepálenú poistku novou poistkou príslušnej prúdovej hodnoty.
Prúdovú hodnotu nájdete na veku poistkovej skrinky.
Ty p E :
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis Toyota,
alebo iného riadne kvalifikovaného a vybaveného odborníka.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p E

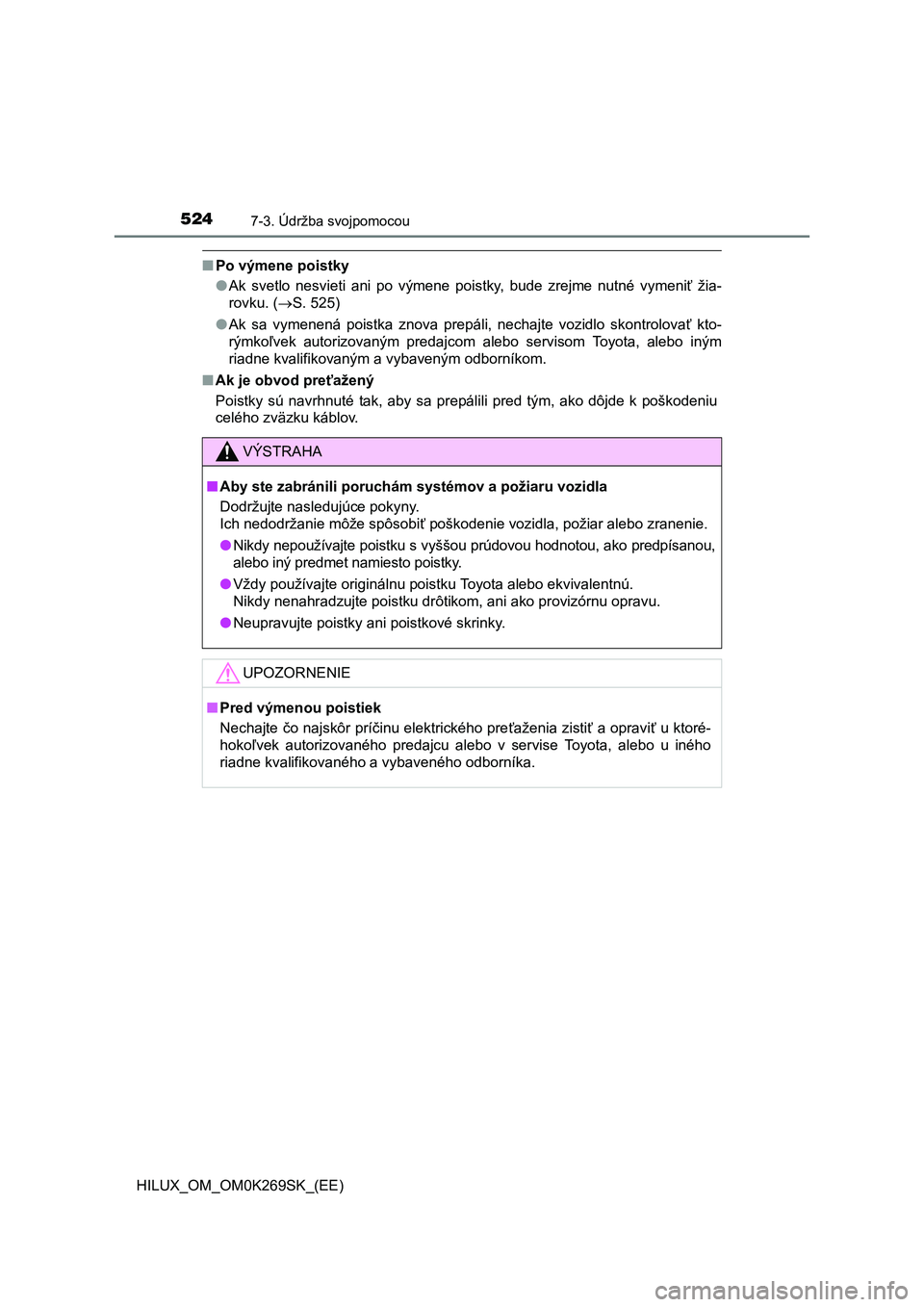

5247-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)
■Po výmene poistky
●Ak svetlo nesvieti ani po výmene poistky, bude zrejme nutné vymeniť žia-
rovku. (S. 525)
●Ak sa vymenená poistka znova prepáli, nechajte vozidlo skontrolovať kto-
rýmkoľvek autorizovaným predajcom alebo servisom Toyota, alebo iným
riadne kvalifikovaným a vybaveným odborníkom.
■Ak je obvod preťažený
Poistky sú navrhnuté tak, aby sa prepálili pred tým, ako dôjde k poškodeniu
celého zväzku káblov.
VÝSTRAHA
■Aby ste zabránili poruchám systémov a požiaru vozidla
Dodržujte nasledujúce pokyny.
Ich nedodržanie môže spôsobiť poškodenie vozidla, požiar alebo zranenie.
●Nikdy nepoužívajte poistku s vyššou prúdovou hodnotou, ako predpísanou,
alebo iný predmet namiesto poistky.
●Vždy používajte originálnu poistku Toyota alebo ekvivalentnú.
Nikdy nenahradzujte poistku drôtikom, ani ako provizórnu opravu.
●Neupravujte poistky ani poistkové skrinky.
UPOZORNENIE
■Pred výmenou poistiek
Nechajte čo najskôr príčinu elektrického preťaženia zistiť a opraviť u ktoré-
hokoľvek autorizovaného predajcu alebo v servise Toyota, alebo u iného
riadne kvalifikovaného a vybaveného odborníka.

5257-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)
7
Údržba a starostlivosť
Žiarovky
Zistite wattový výkon žiarovky, ktorá má byť vymenená. (S. 628)
■Vpredu
Vozidlá s halogénovými svetlometmi
*: Ak je vo výbave
Nasledujúce žiarovky môžete vymeniť sami. Úroveň obtiažnosti
výmeny sa líši podľa žiaroviek. Pretože hrozí nebezpečenstvo
poškodenia súčastí, odporúčame, aby výmenu vykonal ktorý-
koľvek autorizovaný predajca alebo servis Toyota, alebo iný
riadne kvalifikovaný a vybavený odborník.
Príprava na výmenu žiarovky
Umiestnenie žiaroviek
Predné smerové svetlo
Predné obrysové svetlá/svetlá
pre denné svietenie
*
Svetlomet
Predné hmlové svetlo
*
1
2
3
4

5267-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)
Vozidlá s LED svetlometmi
■Vzadu
*: Ak je vo výbave
Svetlomet (diaľkový)
Predné smerové svetloPredné hmlové svetlo1
2
3
Zadné hmlové svetlo*
(vozidlá s ľavostranným riade-
ním) alebo cúvacie svetlo
Osvetlenie evidenčného čísla
Brzdové/koncové svetloZadné hmlové svetlo*
(vozidlá s pravostranným ria-
dením) alebo cúvacie svetlo
Zadné smerové svetlo1
2
3
4
5

5277-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)
7
Údržba a starostlivosť
■Svetlomet diaľkový/tlmený (vozidlá s halogénovými svetlometmi)
Odpojte konektor a vyberte
gumový kryt.
Uvoľnite prídržnú pružinu žia-
rovky.
Vyberte žiarovku.
Aby ste nasadili novú žiarovku,
natočte výstupky na žiarovke na
vybratie montážneho otvoru.
Pri nasadzovaní uvedený postup otočte.
Výmena žiaroviek
1
2
3
4

5287-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)■
Diaľkové svetlomety (vozidlá s LED svetlometmi)
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
Otočte pätku žiarovky doľava.
Vymeňte žiarovku a nasaďte
pätku žiarovky.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite pätku žia-
rovky.
1
2
3
4

5297-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)
7
Údržba a starostlivosť
Nasaďte konektor
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite diaľkové svet-
lomety a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
■
Predné obrysové svetlá/svetlá pre denné svietenie (ak sú vo
výbave) (vozidlá s halogénovými svetlometmi)
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
5
1
Vozidlá bez svetiel pre denné
svietenieVozidlá so svetlami pre denné
svietenie
2
Vozidlá bez svetiel pre denné
svietenieVozidlá so svetlami pre denné
svietenie
3

5307-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)■
Predné smerové svetlá
Vozidlá s halogénovými svetlometmi
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
