5717-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
7
Mantenimiento y cuidados
ADVERTENCIA
■Productos químicos presentes en la batería
Las baterías contienen ácido sulfúrico, altamente tóxico y corrosivo, y pueden pro-
ducir hidrógeno, un gas inflamable y explosivo. Para reducir el riesgo de sufrir lesio-
nes graves o incluso mortales, respete las precauciones siguientes al manipular la
batería o mientras esté cerca de ella:
● No permita que ninguna herramienta entre en contacto con los bornes de la bate-
ría; podría provocar chispas.
● No fume ni encienda cerillas cerca de la batería.
● Evite todo contacto con los ojos, la piel y la ropa.
● Evite siempre inhalar los gases del electrolito o ingerirlo.
● Utilice gafas de seguridad cuando trabaje cerca de la batería.
● Mantenga a los niños alejados de la batería.
■ Dónde cargar la batería de forma segura
Cargue siempre la batería en un espacio abierto. No cargue la batería en un garaje
ni en un recinto cerrado donde no haya suficiente ventilación.
■ Cómo recargar la batería (vehículos con batería que no requiere manteni-
miento)
Cargue siempre lentamente (5 A como máximo). La batería podría explotar si se
carga más rápido.
■ Medidas de emergencia relacionadas con el electrolito
● Si el electrolito llegara a entrar en contacto con los ojos
Lávelos con agua limpia durante al menos 15 minutos y solicite inmediatamente
atención médica. Si es posible, continúe aplicando agua con una esponja o un
paño durante el trayecto hasta la consulta médica.
● Si el electrolito entra en contacto con la piel
Lave a fondo la parte afectada. Si siente dolor o quemazón, solicite inmediata-
mente atención médica.
● Si el electrolito entra en contacto con la ropa
Puede atravesar la prenda y entrar en contacto con la piel. Quítese la ropa de
inmediato y siga los procedimientos anteriores si fuese necesario.
● Si ingiriese electrolito accidentalmente
Beba mucha agua o leche. Solicite atención médica inmediatamente.
● Si no hay suficiente líquido de la batería
No utilice la batería si no tiene suficiente líquido. Existe el riesgo de que explote la
batería.
■ Al desconectar la batería
No desconecte el borne negativo (-) de la carrocería. El borne negativo (-) desco-
nectado podría entrar en contacto con el borne positivo (+), lo cual podría provocar
un cortocircuito y causar lesiones graves o incluso mortales.

5727-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
Añada líquido lavaparabrisas en los
casos siguientes:
● Un lavaparabrisas no funciona.
● Aparece el mensaje de adverten-
cia en la pantalla de información
múltiple (si el vehículo dispone de
ello).
AV I S O
■ Al recargar la batería
Nunca recargue la batería con el motor en marcha. Compruebe también que todos
los accesorios estén apagados.
■ Al añadir agua destilada (vehículos con batería que requiere mantenimiento)
Evite llenar en exceso. Las salpicaduras de agua durante la recarga de la batería
pueden causar corrosión.
Líquido lavaparabrisas
ADVERTENCIA
■ Al añadir líquido lavaparabrisas
No añada líquido lavaparabrisas con el motor caliente o en marcha, ya que dicho
líquido contiene alcohol y podría provocar un incendio si entra en contacto con el
motor, etc.
AV I S O
■ No utilice ningún otro líquido que no sea líquido lavaparabrisas
No utilice agua con jabón ni anticongelante del motor como líquido lavaparabrisas.
Si lo hace, podrían aparecer marcas en las superficies pintadas del vehículo y la
bomba podría sufrir daños que lleguen a impedir la pulverización de líquido lavapa-
rabrisas.
■ Dilución del líquido lavaparabrisas
Diluya el líquido lavaparabrisas con tanta agua como sea necesario.
Consulte las temperaturas de congelación indicadas en la etiqueta de la botella del
líquido lavaparabrisas.

5737-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
7
Mantenimiento y cuidados
Puede drenar el filtro de combustible usted mismo. No obstante, la operación
es complicada y por ello es recomendable encargársela a un distribuidor o
taller de reparaciones Toyota autorizado, o a cualquier otro taller de repara-
ciones cualificado. Incluso si decide realizar el drenaje usted mismo, pón-
gase en contacto con un distribuidor o taller de reparaciones Toyota
autorizado, o con cualquier otro taller de reparaciones cualificado.
Es necesario drenar el agua del filtro de combustible si aparece cualquiera
de los siguientes síntomas:
Vehículos sin pantalla de información múltiple
Si el indicador de advertencia del sistema de combustible parpadea y
suena un avisador acústico. ( P. 627)
Vehículos con pantalla de información múltiple
Cuando se muestra “AGUA ACUMULADA EN FILTRO DE COMBUSTI-
BLE VER MANUAL DE PROPIETARIO”/“Agua acumulada en filtro de
combustible Ver manual de propietario ” en la pantalla de información múl-
tiple y suena un avisador acústico*1.
Vehículos sin sistema inteligente de entrada y arranque: Coloque el inte-
rruptor del motor en la posición “LOCK”.
Vehículos con sistema inteligente de entrada y arranque: Desactive el inte-
rruptor del motor.
Coloque una bandeja pequeña debajo del tapón de drenaje o de la man-
guera de drenaje para recoger el agua y el combustible que puedan salir.
Lleve a cabo el drenaje como se muestra en la ilustración.
Gire el tapón de drenaje entre
2 y 2 vueltas y media hacia la
izquierda.
Si lo afloja más, el agua se esca-
pará alrededor del tapón de drenaje.
Deje funcionar la bomba de
cebado hasta que el combusti-
ble empiece a salir.
Filtro de combustible (solo motor diésel)
1
2
3
1
2

5747-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
Cuando haya terminado de drenar, apriete el tapón de drenaje con la
mano.
*1: Modelos para destinos con código de modelo en blanco*2
*2: Consulte “Comprobación del modelo de su vehículo” si no sabe con certeza a qué
modelo corresponde su vehículo. (P. 1 1 )
AdBlue™ sirve para reducir la cantidad de óxidos de nitrógeno en los gases
de escape. Durante la conducción se consume AdBlue™. Por lo tanto, tenga
en cuenta las siguientes medidas de precaución.
●El consumo de AdBlue™ es de 1,0 L (1,1 qt., 0,9 qt.Ing.) por cada
1500 km (932 millas). Normalmente, con el depósito de AdBlue™ lleno, el
vehículo puede recorrer aproximadamente unos 15000 km (9321 millas)
antes de agotarse por completo.
No obstante, el AdBlue™ podría agotarse antes en función de las caracte-
rísticas de la conducción.
●Cuando la autonomía en base a la cantidad restante de AdBlue™ alcanza
aproximadamente los 2400 km (1492 millas), el indicador de advertencia
de nivel bajo de AdBlue™ se enciende y se muestra un mensaje de adver-
tencia.
●Si se agota el AdBlue™, no se puede arrancar el motor.
●La pintura o ciertas piezas del vehículo podrían resultar dañadas si se
derrama accidentalmente AdBlue™ durante su añadido.
Cuando sea necesario añadir AdBlue™, llénelo en un distribuidor o taller de
reparaciones Toyota autorizado, o en cualquier otro taller de reparaciones
cualificado.
La utilización de un vehículo que no consume ningún reactivo puede consti-
tuir un delito cuando la normativa vigente lo exige para cumplir con los objeti-
vos de reducción de emisiones.
AdBlue™ (si el vehículo dispone de ello)
4

5757-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
7
Mantenimiento y cuidados
■Mensaje e indicador de advertencia de AdBlue™
Si el nivel de AdBlue™ es bajo, el
indicador de advertencia de nivel
bajo de AdBlue™ se enciende y se
muestra un mensaje de adverten-
cia en la pantalla de información
múltiple. (P. 576)
Si, en caso de emergencia, usted
se encarga personalmente de
rellenar el AdBlue™, asegúrese de
seguir los procedimientos de lle-
nado correctos. (P. 577)

5767-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
■Llenado de AdBlue™
● Utilice AdBlue™ (de conformidad con la norma ISO 22241-1).
AdBlue™ es una marca registrada de la Asociación Alemana de la Industria del
Automóvil (VDA).
● Póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado,
o con cualquier otro taller de reparaciones cualificado, antes de conducir durante un
largo periodo de tiempo por una zona donde no se pueda rellenar el AdBlue™.
■ Mensaje de advertencia
Si se muestra el siguiente mensaje de advertencia en la pantalla de información múlti-
ple, siga el procedimiento de localización y resolución de problemas oportuno.
Mensaje de advertenciaInformación/acciones
“Niv. bajo AdBlue Rellene
AdBlue en 2400 km Ver
manual del propietario”
Cuando es necesario añadir AdBlue™
 Lleve su vehículo a un distribuidor o taller de
reparaciones Toyota autorizado, o a cualquier
otro taller de reparaciones cualificado, para
que rellenen el AdBlue™.
“NIV. BAJO AdBlue NO
ARRANCARÁ EN 800 km
RELL. AdBlue VER MAN.
PROP.”/“Niv. bajo AdBlue
No arrancará en 800 km
Rell. AdBlue Ver man. prop.”
Cuando es necesario añadir AdBlue™
Si se supera la distancia de conducción mos-
trada, el motor no se puede volver a arrancar.
 Lleve su vehículo inmediatamente a un distri-
buidor o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de reparaciones
cualificado, para que rellenen el AdBlue™.
“AdBlue VACÍO IMPOS.
VOL. A ARRAN. MOT.
RELL. AdBlue VER MAN.
PROP.”/“AdBlue vacío
Impos. vol. a arran. mot.
Rell. AdBlue Ver man. prop.”
Cuando es necesario añadir AdBlue™
 Si el motor se para, no se puede volver a arran-
car.
Sin detener el motor, póngase en contacto
inmediatamente con un distribuidor o taller de
reparaciones Toyota autorizado, o con cual-
quier otro taller de reparaciones cualificado.
AV I S O
■ Si el nivel de AdBlue™ está bajo
Si se agota el AdBlue™, no se puede arrancar el motor.
Asegúrese de rellenar debidamente el AdBlue™ en un distribuidor o taller de repara-
ciones Toyota autorizado, o en cualquier otro taller de reparaciones cualificado,
antes de que se agote por completo.

5777-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
7
Mantenimiento y cuidados
■Si se encarga personalmente de rellenar el AdBlue™ en caso de
emergencia
Si el motor no arranca porque se ha agotado el AdBlue™, si se rellena con
aproximadamente 5,0 L (5,3 qt., 4,4 qt.Ing.) o más de AdBlue™ se podrá
arrancar de nuevo el motor. Para rellenar el AdBlue™, lleve a cabo los
procedimientos siguientes. (El depósito de AdBlue™ cuenta con una
capacidad de 13,8 L [14,6 qt., 12,1 qt.Ing.]).
Llenado con el equipo de llenado
Estacione el vehículo en una superficie horizontal, apague el interruptor
del motor y, a continuación, abra el capó. ( P. 557)
Abra el tapón del depósito de
AdBlue™.
Introduzca el extremo de la
manguera y llene con AdBlue™.
Cierre el tapón del depósito de
AdBlue™.
Gire el tapón hasta que oiga un clic.
Compruebe que el motor arranca.
1
2
3
4
5

5787-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)

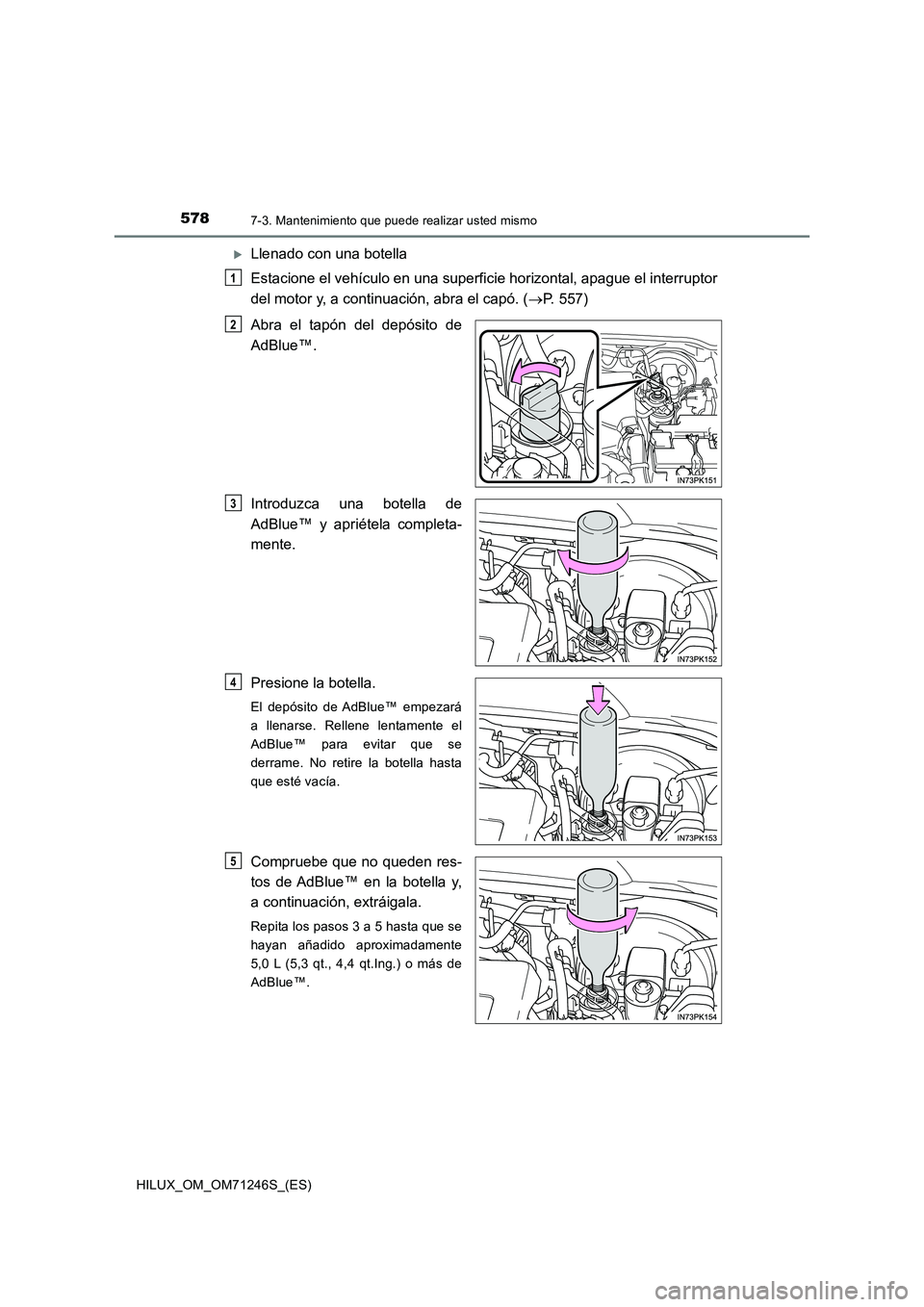

Llenado con una botella
Estacione el vehículo en una superficie horizontal, apague el interruptor
del motor y, a continuación, abra el capó. ( P. 557)
Abra el tapón del depósito de
AdBlue™.
Introduzca una botella de
AdBlue™ y apriétela completa-
mente.
Presione la botella.
El depósito de AdBlue™ empezará
a llenarse. Rellene lentamente el
AdBlue™ para evitar que se
derrame. No retire la botella hasta
que esté vacía.
Compruebe que no queden res-
tos de AdBlue™ en la botella y,
a continuación, extráigala.
Repita los pasos 3 a 5 hasta que se
hayan añadido aproximadamente
5,0 L (5,3 qt., 4,4 qt.Ing.) o más de
AdBlue™.
1
2
3
4
5

5797-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
7
Mantenimiento y cuidados
Cierre el tapón del depósito de
AdBlue™.
Gire el tapón hasta que oiga un clic.
Compruebe que el motor arranca.
Los procedimientos de llenado pueden diferir de los que se muestran en la
ilustración.
■ Al rellenar con AdBlue™
Tras rellenar con AdBlue™, es posible que el motor tarde unos segundos más de lo
normal en arrancar.
6
7

5807-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
AV I S O
■Al rellenar con AdBlue™
Tenga en cuenta las siguientes medidas de precaución.
En caso contrario, pueden producirse daños en los componentes del vehículo, pin-
tura, etc.
● No utilice ninguna solución de urea distinta de AdBlue™.
● En caso de que el AdBlue™ entre en contacto con alguna superficie pintada del
vehículo, lave inmediatamente con agua las zonas afectadas.
● Si se derrama AdBlue™ en el compartimiento del motor, límpielo inmediatamente
con un paño húmedo.
■ Al llenar AdBlue™ con el equipo de llenado
Tenga en cuenta las siguientes medidas de precaución para evitar que AdBlue™
rebose del depósito de AdBlue™:
● Introduzca el extremo de la manguera con seguridad en el cuello de llenado de
AdBlue™.
● Deje de llenar el depósito una vez que el extremo de la manguera interrumpe auto-
máticamente el llenado con un clic.
● No llene en exceso el depósito de AdBlue™.
■ Al guardar recipientes de AdBlue™
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, la pintura o ciertas piezas del vehículo podrían resultar dañadas.
Asimismo, cualquier cambio en los componentes de AdBlue™ podría generar malos
olores.
● No deje los recipientes de AdBlue™ en el interior del vehículo.
● Selle bien los recipientes de AdBlue™ y guárdelos en un lugar seco, fresco y bien
ventilado y no los exponga a la luz solar directa.
