TOYOTA HILUX 2017 Manuale duso (in Italian)

1211-3. Impianto antifurto
1
HILUX_OM_OM71247L_(EL)
Per la sicurezza dei passeggeri e del veicolo
■Attivazione dell’allarme
L’allarme potrebbe attivarsi nelle seguenti situazioni:
(L’arresto dell’allarme disattiva l’impianto di allarme).
● Per Kazakistan, Armenia, Georgia, Turkmeni-
stan e Marocco: le porte vengono sbloccate
con la chiave e vengono aperte.
● Una persona all’interno del veicolo apre una
portiera o il cofano.
NOTA
■ Per garantire che l’impianto funzioni correttamente
Non modificare o rimuovere l’impianto. Non può essere garantito il corretto funziona-
mento dell’impianto se questo viene modificato o rimosso.

1221-3. Impianto antifurto
HILUX_OM_OM71247L_(EL)

123

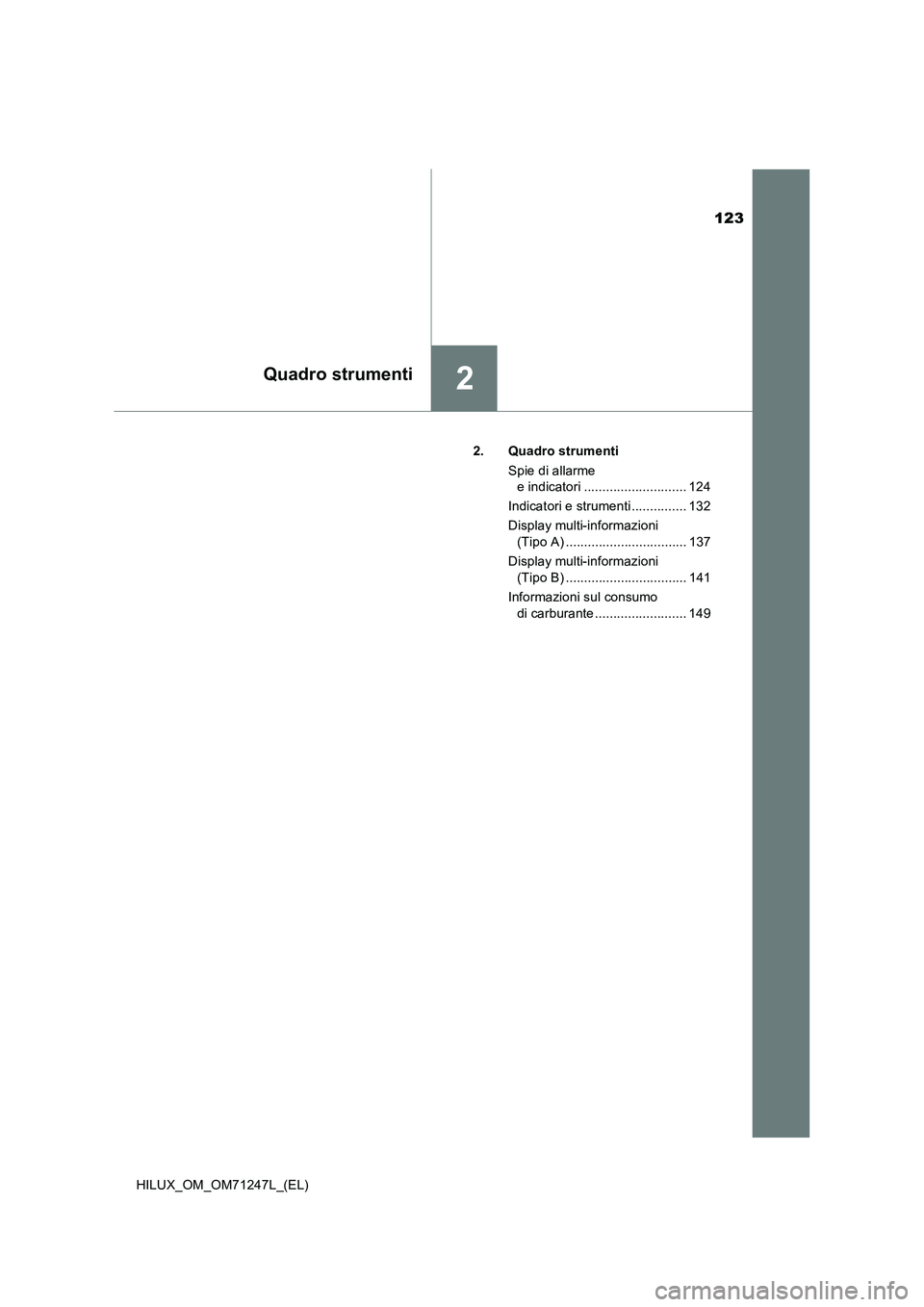

2Quadro strumenti
HILUX_OM_OM71247L_(EL)2. Quadro strumenti
Spie di allarme
e indicatori ............................ 124
Indicatori e strumenti ............... 132
Display multi-informazioni
(Tipo A) ................................. 137
Display multi-informazioni
(Tipo B) ................................. 141
Informazioni sul consumo
di carburante ......................... 149

1242. Quadro strumenti
HILUX_OM_OM71247L_(EL)
Spie di allarme e indicatori
Veicoli senza display multi-informazioni
Veicoli con display multi-informazioni di tipo A
Le spie di allarme e gli indicatori sul quadro strumenti e sul pannello
centrale informano il conducente sullo stato dei vari sistemi del vei-
colo.
A scopo di chiarezza, nelle figure seguenti tutti gli indicatori e le spie di
allarme vengono mostrati accesi.

1252. Quadro strumenti
2
Quadro strumenti
HILUX_OM_OM71247L_(EL)
Veicoli con display multi-informazioni di tipo B
La posizione di alcune spie di allarme e di avvertenza differisce a seconda dei vei-
coli.
Le spie di allarme informano il conducente circa le anomalie nei sistemi del
veicolo indicati.
Spie di allarme
*1Spia di allarme impianto
frenante (P. 620)*1, 2
Spia di anomalia (P. 621)
*1
(se in dota-
zione)
Spia di allarme impianto
di ricarica (P. 620)
*1
Spia di allarme SRS
(P. 621)
*1
(se in dota-
zione)
Spia di allarme pressione
olio motore insufficiente
(P. 620)*1
Spia di allarme ABS
(P. 621)

1262. Quadro strumenti
HILUX_OM_OM71247L_(EL)
*1
(se in dota- zione)
Spia di slittamento
( P. 622)(se in dota- zione)
Spia di allarme porta aperta
( P. 624)
*3
(se in dota- zione)
Spia della trazione
integrale ( P. 622)
Spia di avvertenza cintura di
sicurezza del conducente e
del passeggero anteriore
( P. 624)
*3
(se in dota- zione)
Spia della trazione
integrale con marce ridotte
( P. 622)
*7
(se in dota- zione)
Spie di avvertenza cintura di
sicurezza dei passeggeri
posteriori ( P. 624)
*3
(se in dota- zione)
Spia di bloccaggio del
differenziale posteriore
( P. 622)
Spia di allarme livello
carburante insufficiente
( P. 624)
*1
(se in dota- zione)
Spia di allarme sostituzione
cinghia di distribuzione
( P. 623)
*1
(se in dota- zione)
Spia di allarme livello olio
motore insufficiente
( P. 624)
*1
(se in dota- zione)
Spia di allarme dell’impianto
di alimentazione carburante
( P. 623)
*1
(se in dota- zione)
Spia di allarme principale
( P. 624)
*1, 4
(se in dota- zione)
Spia di allarme pressione
simultanea pedale del freno
e acceleratore ( P. 623)(se in dota-
zione)
Spia di allarme
manutenzione necessaria
( P. 626)
*1
(se in dota- zione)
Spia di allarme PCS
( P. 623)
*1, 4
(se in dota- zione)
Spia di annullamento
Arresto e Avviamento
( P. 625)
*5, 6
(se in dota- zione)
Spia LDA ( P. 624) Spia del freno di
stazionamento ( P. 625)

1272. Quadro strumenti
2
Quadro strumenti
HILUX_OM_OM71247L_(EL)
*1: Queste spie si accendono quando l’interruttore motore viene portato in posizione
“ON” (veicoli senza sistema di accesso e avviamento intelligente) o in modalità
IGNITION ON (veicoli con sistema di accesso e avviamento intelligente) per indi-
care che è in corso un controllo del sistema. Si spengono dopo l’avviamento del
motore o dopo qualche secondo. Se una spia non si accende o le spie non si spen-
gono, potrebbe esserci un’anomalia in uno dei sistemi. Far controllare il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina
di fiducia.
*2: la spia si accende o lampeggia per indicare un’anomalia.
*3: la spia lampeggia rapidamente per indicare un’anomalia.
*4: la spia lampeggia per indicare un’anomalia.
*5: veicoli con display multi-informazioni di tipo B.
*6: la spia si illumina con luce gialla per indicare un’anomalia.
*7: le spie si accendono sul pannello centrale.
(se in dota-
zione)
Spia di allarme del livello di
AdBlue™ insufficiente
(P. 625)

1282. Quadro strumenti
HILUX_OM_OM71247L_(EL)
Le spie informano il conducente sullo stato di funzionamento dei diversi
sistemi del veicolo.
Spie
Spia indicatori di direzione
( P. 293)(se in dota-
zione)
Spia del controllo velocità di
crociera ( P. 3 5 0 )
Spia fari abbaglianti
( P. 297)(se in dota- zione)
Spia “SET” ( P. 350)
Spia luci di posizione
( P. 295)(se in dota- zione)
Spia “ECO MODE”
( P. 282, 288)
(se in dota-
zione)
Spia fendinebbia anteriori
( P. 302)(se in dota-
zione)
Spia “PWR MODE”
( P. 282, 288)
(se in dota-
zione)
Spia luce retronebbia
( P. 303)
*1
(se in dota-
zione)
Spia del sistema di
assistenza guida in discesa
( P. 401)
*1
(se in dota-
zione)
Spia di guida Eco
( P. 130)
*1, 2
(se in dota-
zione)
Spia di slittamento
( P. 394)
*1
(se in dota-
zione)
Spia di Arresto e
Avviamento ( P. 380)
*1
(se in dota-
zione)
Spia VSC OFF
( P. 395)
*1
(se in dota-
zione)
Spia di annullamento
Arresto e Avviamento
( P. 381)
*1
(se in dota-
zione)
Spia “TRC OFF”
( P. 395)
(motore diesel)
Spia preriscaldamento
motore ( P. 268, 271)(modelli a tra- zione integrale)
Spia della trazione
integrale ( P. 365)

1292. Quadro strumenti
2
Quadro strumenti
HILUX_OM_OM71247L_(EL)
*1: Queste spie si accendono quando l’interruttore motore viene portato in posizione
“ON” (veicoli senza sistema di accesso e avviamento intelligente) o in modalità
IGNITION ON (veicoli con sistema di accesso e avviamento intelligente) per indi-
care che è in corso un controllo del sistema. Si spengono dopo l’avviamento del
motore o dopo qualche secondo. Se una spia non si accende o le spie non si spen-
gono, potrebbe esserci un’anomalia in uno dei sistemi. Far controllare il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina
di fiducia.
*2: la spia lampeggia per indicare che il sistema è in funzione.
*3: la spia si accende quando si spegne il sistema.
*4: la spia si illumina con luce verde quando il sistema è in funzione. Quando si attiva
la funzione di allarme allontanamento corsia, la spia si illumina con luce verde (vei-
coli con display multi-informazioni di tipo A) o lampeggia con luce gialla (veicoli con
display multi-informazioni di tipo B).
*5: la spia si accende sul pannello centrale.
(modelli a tra-
zione integrale)
Spia della trazione
integrale con marce ridotte
( P. 365)(se in dota-
zione)
Spia bassa temperatura
esterna ( P. 133)
(se in dota- zione)
Spia di bloccaggio del
differenziale posteriore
( P. 376)
Spia del freno di
stazionamento ( P. 294)
*1, 3
(se in dota- zione)
Spia di allarme PCS
( P. 327)
*1, 5
(se in dotazione)
Spia “PASSENGER
AIRBAG” ( P. 57, 62)
*4
(se in dota- zione)
Spia LDA ( P. 339)

1302. Quadro strumenti
HILUX_OM_OM71247L_(EL)
■Spia di guida Eco (se in dotazione)
Indica la zona di guida Eco con l’attuale rapporto di guida Eco basato sull’accelera-
zione.
Zona di guida Eco
Rapporto di guida Eco basato sull’accelerazione
Se il veicolo supera la zona di guida Eco, il lato destro del display indicatore zona
guida Eco lampeggia (veicoli con display multi-informazioni tipo A) oppure si illu-
mina (veicoli con display multi-informazioni tipo B).
La spia di guida Eco e il display indicatore zona guida Eco non funzionano nelle condi-
zioni seguenti:
●La leva del cambio è in una posizione diversa da D (veicoli con cambio automatico).
●La leva del cambio è posizionata su R (veicoli con cambio manuale).
●Il veicolo è in modalità di potenza. (Se in dotazione) (P. 282, 288)
●Il sistema di assistenza guida in discesa è in funzione. (se in dotazione) (P. 401)
●L’interruttore di controllo della trazione anteriore è posizionato su L4. (se in dota-
zione) (P. 365)
●La velocità del veicolo è pari o superiore a 130 km/h circa. Spia di guida Eco
Veicoli con cambio automatico:
Quando si accelera in maniera ecologica
(guida Eco), si accende la spia di guida Eco.
Se si preme eccessivamente il pedale
dell’acceleratore, oppure se il veicolo viene
arrestato, la spia si spegne.
Veicoli con cambio manuale:
Quando si accelera in maniera ecologica
oppure nella posizione del cambio ecologica
(guida Eco), si accende la spia di guida Eco.
Quando il pedale dell’acceleratore viene
premuto eccessivamente o quando si arre-
sta il veicolo, la spia si spegne.
Display indicatore zona guida Eco (se in
dotazione)
1
2
3
4
