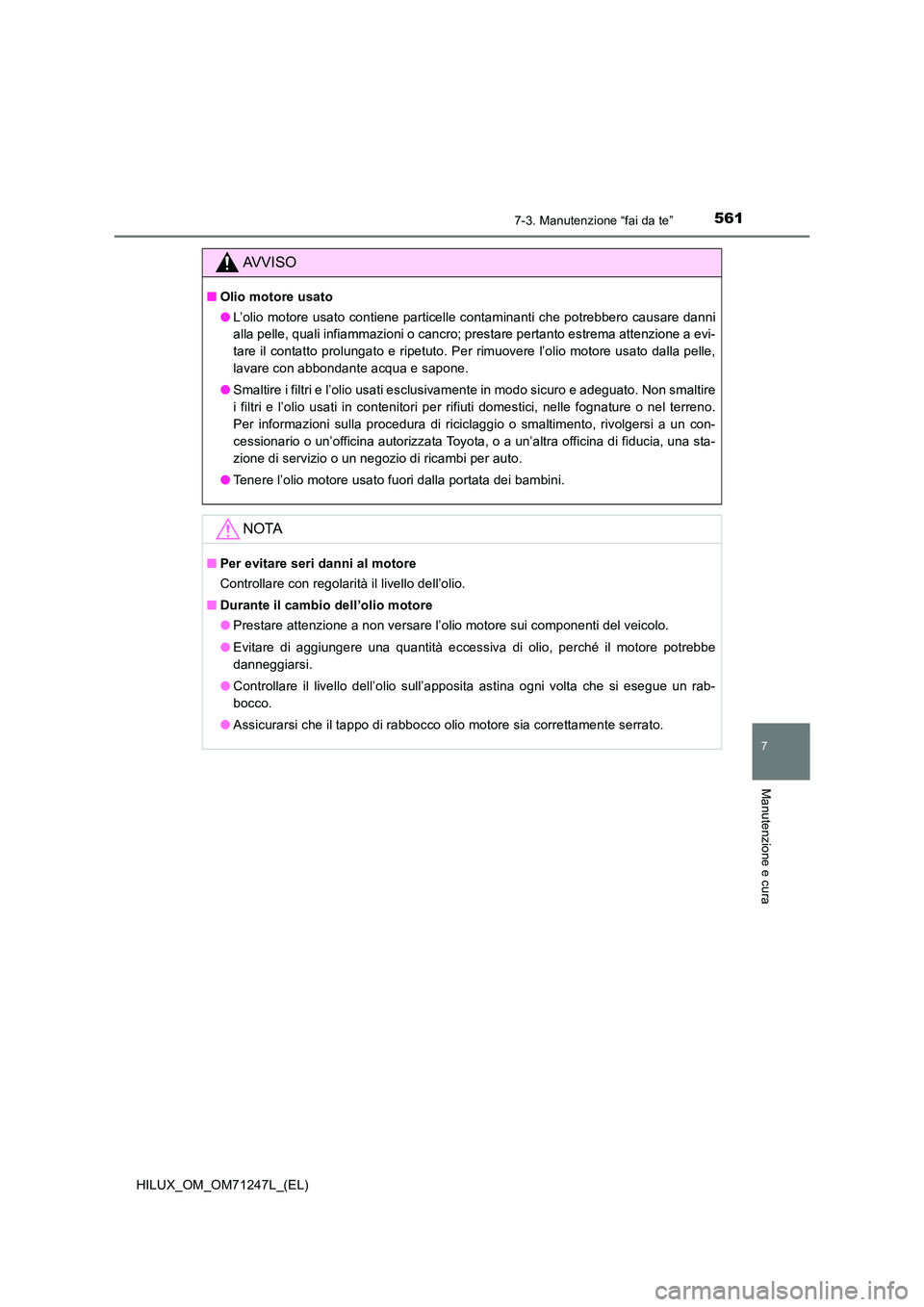

5617-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)
7
Manutenzione e cura
AVVISO
■Olio motore usato
● L’olio motore usato contiene particelle contaminanti che potrebbero causare danni
alla pelle, quali infiammazioni o cancro; prestare pertanto estrema attenzione a evi-
tare il contatto prolungato e ripetuto. Per rimuovere l’olio motore usato dalla pelle,
lavare con abbondante acqua e sapone.
● Smaltire i filtri e l’olio usati esclusivamente in modo sicuro e adeguato. Non smaltire
i filtri e l’olio usati in contenitori per rifiuti domestici, nelle fognature o nel terreno.
Per informazioni sulla procedura di riciclaggio o smaltimento, rivolgersi a un con-
cessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia, una sta-
zione di servizio o un negozio di ricambi per auto.
● Tenere l’olio motore usato fuori dalla portata dei bambini.
NOTA
■Per evitare seri danni al motore
Controllare con regolarità il livello dell’olio.
■ Durante il cambio dell’olio motore
● Prestare attenzione a non versare l’olio motore sui componenti del veicolo.
● Evitare di aggiungere una quantità eccessiva di olio, perché il motore potrebbe
danneggiarsi.
● Controllare il livello dell’olio sull’apposita astina ogni volta che si esegue un rab-
bocco.
● Assicurarsi che il tappo di rabbocco olio motore sia correttamente serrato.

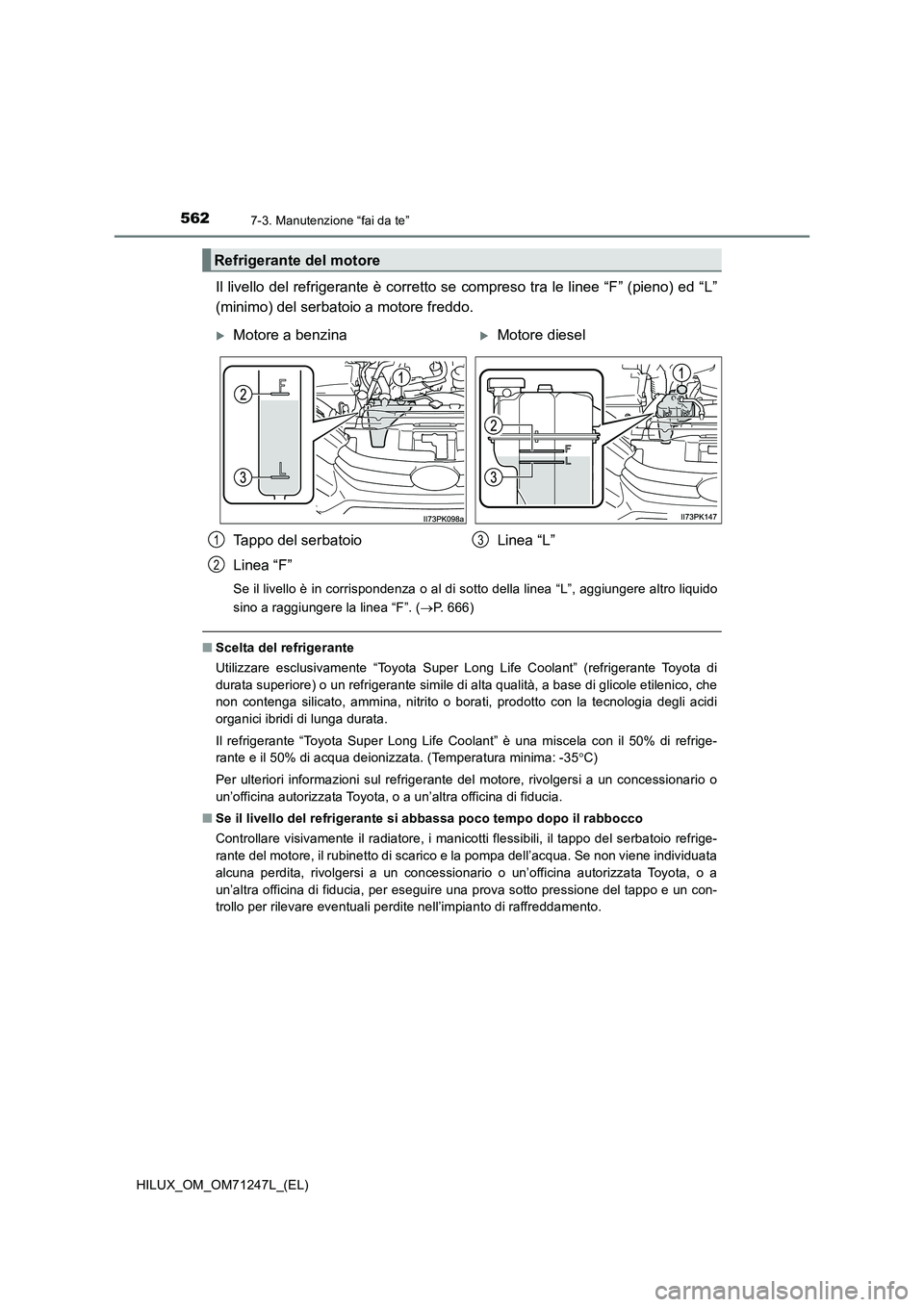

5627-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)
Il livello del refrigerante è corretto se compreso tra le linee “F” (pieno) ed “L”
(minimo) del serbatoio a motore freddo.
Se il livello è in corrispondenza o al di sotto della linea “L”, aggiungere altro liquido
sino a raggiungere la linea “F”. (P. 666)
■Scelta del refrigerante
Utilizzare esclusivamente “Toyota Super Long Life Coolant” (refrigerante Toyota di
durata superiore) o un refrigerante simile di alta qualità, a base di glicole etilenico, che
non contenga silicato, ammina, nitrito o borati, prodotto con la tecnologia degli acidi
organici ibridi di lunga durata.
Il refrigerante “Toyota Super Long Life Coolant” è una miscela con il 50% di refrige-
rante e il 50% di acqua deionizzata. (Temperatura minima: -35C)
Per ulteriori informazioni sul refrigerante del motore, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un’altra officina di fiducia.
■Se il livello del refrigerante si abbassa poco tempo dopo il rabbocco
Controllare visivamente il radiatore, i manicotti flessibili, il tappo del serbatoio refrige-
rante del motore, il rubinetto di scarico e la pompa dell’acqua. Se non viene individuata
alcuna perdita, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia, per eseguire una prova sotto pressione del tappo e un con-
trollo per rilevare eventuali perdite nell’impianto di raffreddamento.
Refrigerante del motore
Motore a benzinaMotore diesel
Tappo del serbatoio
Linea “F” Linea “L”
1
2
3

5637-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)
7
Manutenzione e cura

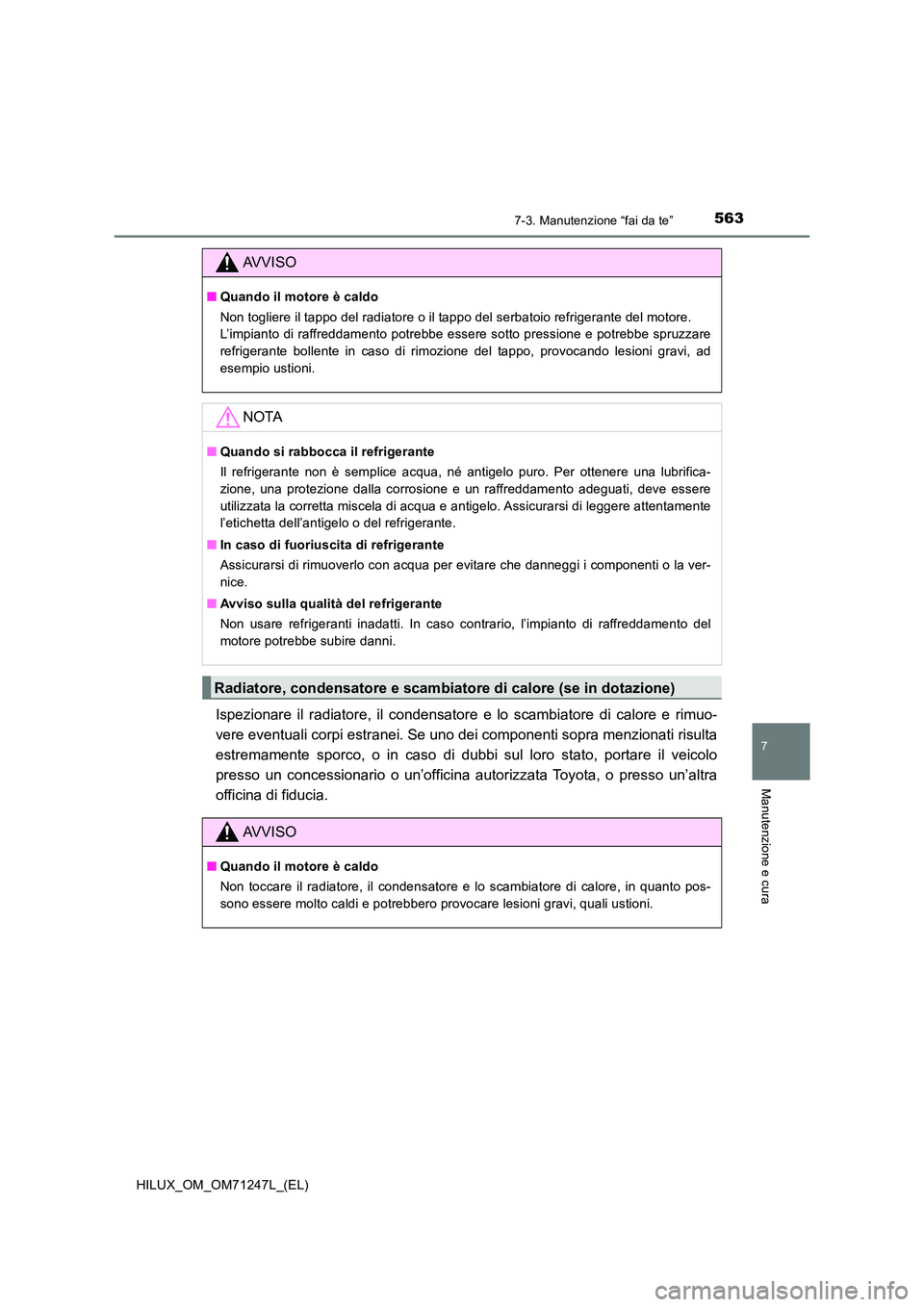

Ispezionare il radiatore, il condensatore e lo scambiatore di calore e rimuo-
vere eventuali corpi estranei. Se uno dei componenti sopra menzionati risulta
estremamente sporco, o in caso di dubbi sul loro stato, portare il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un’altra
officina di fiducia.
AVVISO
■ Quando il motore è caldo
Non togliere il tappo del radiatore o il tappo del serbatoio refrigerante del motore.
L’impianto di raffreddamento potrebbe essere sotto pressione e potrebbe spruzzare
refrigerante bollente in caso di rimozione del tappo, provocando lesioni gravi, ad
esempio ustioni.
NOTA
■ Quando si rabbocca il refrigerante
Il refrigerante non è semplice acqua, né antigelo puro. Per ottenere una lubrifica-
zione, una protezione dalla corrosione e un raffreddamento adeguati, deve essere
utilizzata la corretta miscela di acqua e antigelo. Assicurarsi di leggere attentamente
l’etichetta dell’antigelo o del refrigerante.
■ In caso di fuoriuscita di refrigerante
Assicurarsi di rimuoverlo con acqua per evitare che danneggi i componenti o la ver-
nice.
■ Avviso sulla qualità del refrigerante
Non usare refrigeranti inadatti. In caso contrario, l’impianto di raffreddamento del
motore potrebbe subire danni.
Radiatore, condensatore e scambiatore di calore (se in dotazione)
AVVISO
■ Quando il motore è caldo
Non toccare il radiatore, il condensatore e lo scambiatore di calore, in quanto pos-
sono essere molto caldi e potrebbero provocare lesioni gravi, quali ustioni.

5647-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)

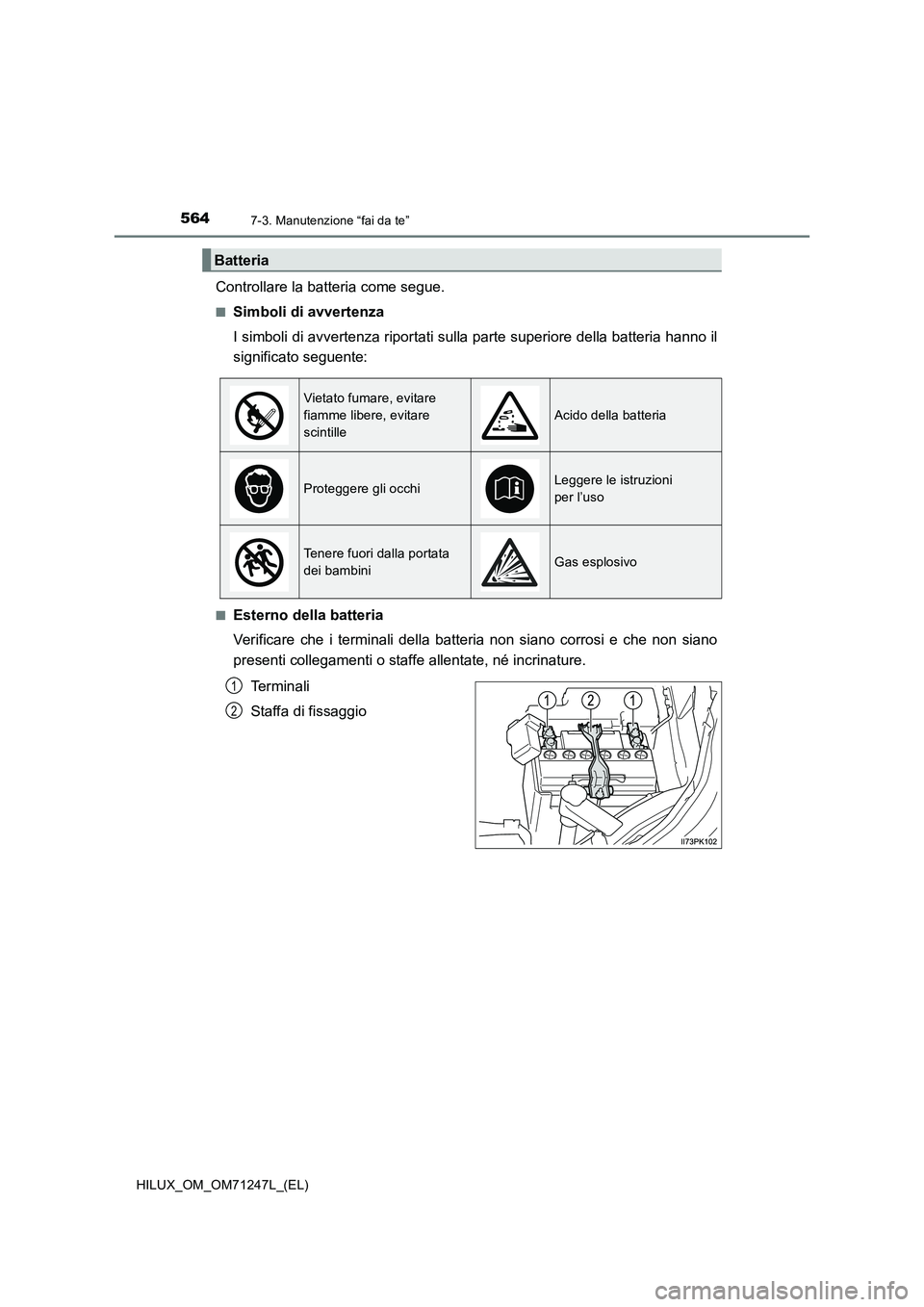

Controllare la batteria come segue.
■Simboli di avvertenza
I simboli di avvertenza riportati sulla parte superiore della batteria hanno il
significato seguente:
■Esterno della batteria
Verificare che i terminali della batteria non siano corrosi e che non siano
presenti collegamenti o staffe allentate, né incrinature.
Terminali
Staffa di fissaggio
Batteria
Vietato fumare, evitare
fiamme libere, evitare
scintille
Acido della batteria
Proteggere gli occhiLeggere le istruzioni
per l’uso
Tenere fuori dalla portata
dei bambiniGas esplosivo
1
2

5657-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)
7
Manutenzione e cura

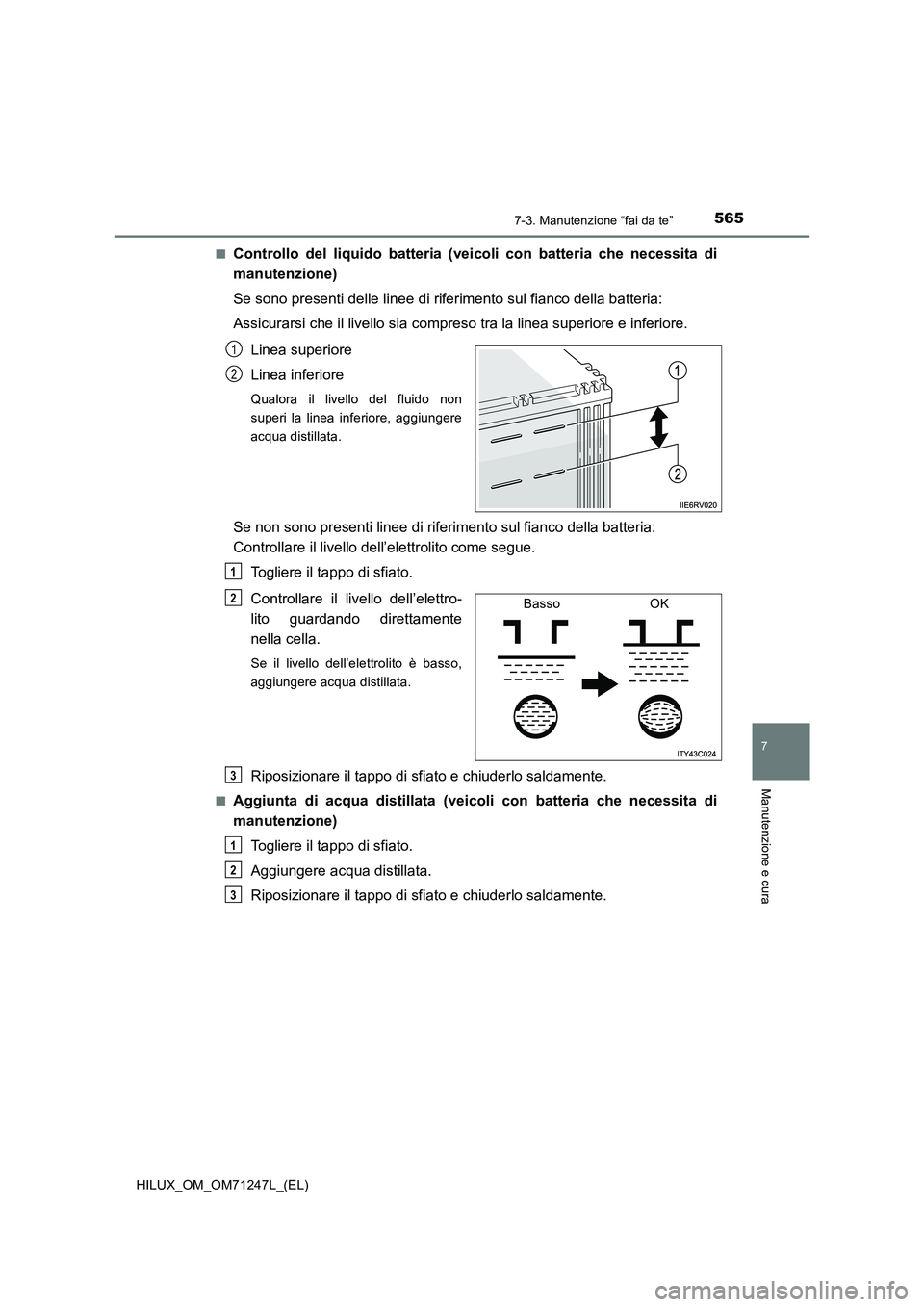

■Controllo del liquido batteria (veicoli con batteria che necessita di
manutenzione)
Se sono presenti delle linee di riferimento sul fianco della batteria:
Assicurarsi che il livello sia compreso tra la linea superiore e inferiore.
Linea superiore
Linea inferiore
Qualora il livello del fluido non
superi la linea inferiore, aggiungere
acqua distillata.
Se non sono presenti linee di riferimento sul fianco della batteria:
Controllare il livello dell’elettrolito come segue.
Togliere il tappo di sfiato.
Controllare il livello dell’elettro-
lito guardando direttamente
nella cella.
Se il livello dell’elettrolito è basso,
aggiungere acqua distillata.
Riposizionare il tappo di sfiato e chiuderlo saldamente.
■Aggiunta di acqua distillata (veicoli con batteria che necessita di
manutenzione)
Togliere il tappo di sfiato.
Aggiungere acqua distillata.
Riposizionare il tappo di sfiato e chiuderlo saldamente.
1
2
1
Basso OK2
3
1
2
3

5667-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)

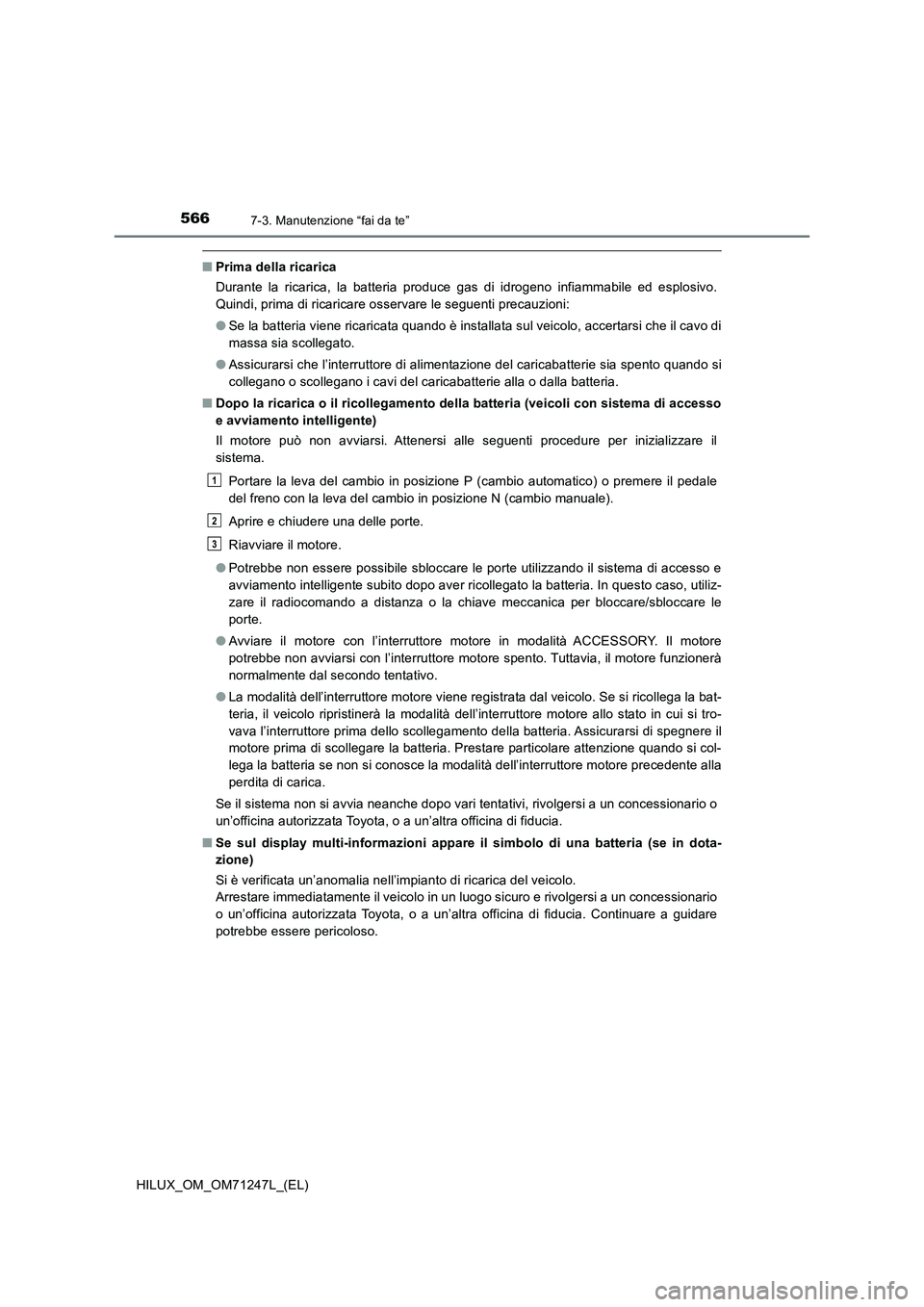

■Prima della ricarica
Durante la ricarica, la batteria produce gas di idrogeno infiammabile ed esplosivo.
Quindi, prima di ricaricare osservare le seguenti precauzioni:
●Se la batteria viene ricaricata quando è installata sul veicolo, accertarsi che il cavo di
massa sia scollegato.
●Assicurarsi che l’interruttore di alimentazione del caricabatterie sia spento quando si
collegano o scollegano i cavi del caricabatterie alla o dalla batteria.
■Dopo la ricarica o il ricollegamento della batteria (veicoli con sistema di accesso
e avviamento intelligente)
Il motore può non avviarsi. Attenersi alle seguenti procedure per inizializzare il
sistema.
Portare la leva del cambio in posizione P (cambio automatico) o premere il pedale
del freno con la leva del cambio in posizione N (cambio manuale).
Aprire e chiudere una delle porte.
Riavviare il motore.
●Potrebbe non essere possibile sbloccare le porte utilizzando il sistema di accesso e
avviamento intelligente subito dopo aver ricollegato la batteria. In questo caso, utiliz-
zare il radiocomando a distanza o la chiave meccanica per bloccare/sbloccare le
porte.
●Avviare il motore con l’interruttore motore in modalità ACCESSORY. Il motore
potrebbe non avviarsi con l’interruttore motore spento. Tuttavia, il motore funzionerà
normalmente dal secondo tentativo.
●La modalità dell’interruttore motore viene registrata dal veicolo. Se si ricollega la bat-
teria, il veicolo ripristinerà la modalità dell’interruttore motore allo stato in cui si tro-
vava l’interruttore prima dello scollegamento della batteria. Assicurarsi di spegnere il
motore prima di scollegare la batteria. Prestare particolare attenzione quando si col-
lega la batteria se non si conosce la modalità dell’interruttore motore precedente alla
perdita di carica.
Se il sistema non si avvia neanche dopo vari tentativi, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un’altra officina di fiducia.
■Se sul display multi-informazioni appare il simbolo di una batteria (se in dota-
zione)
Si è verificata un’anomalia nell’impianto di ricarica del veicolo.
Arrestare immediatamente il veicolo in un luogo sicuro e rivolgersi a un concessionario
o un’officina autorizzata Toyota, o a un’altra officina di fiducia. Continuare a guidare
potrebbe essere pericoloso.
1
2
3

5677-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)
7
Manutenzione e cura

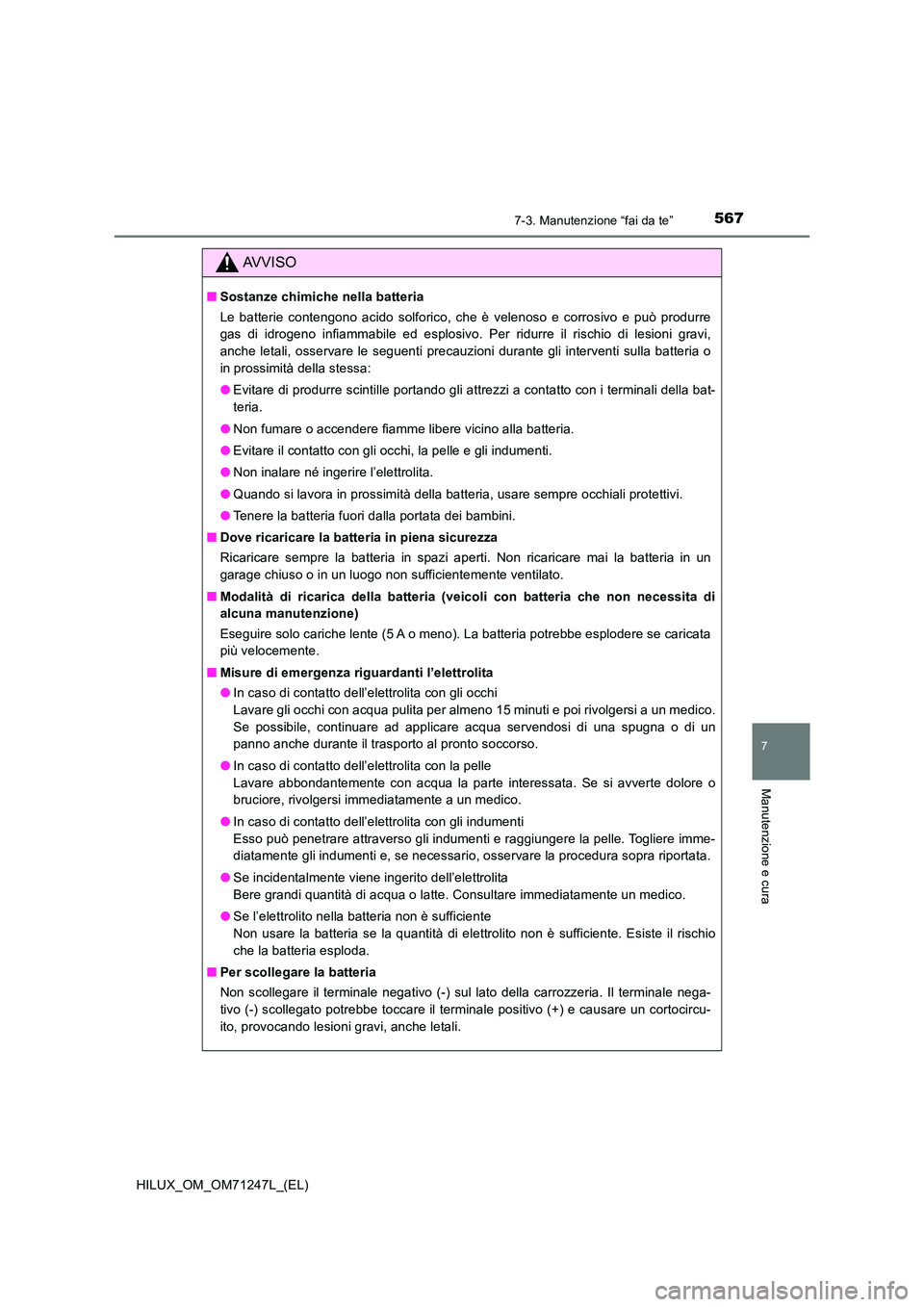

AVVISO
■Sostanze chimiche nella batteria
Le batterie contengono acido solforico, che è velenoso e corrosivo e può produrre
gas di idrogeno infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi,
anche letali, osservare le seguenti precauzioni durante gli interventi sulla batteria o
in prossimità della stessa:
● Evitare di produrre scintille portando gli attrezzi a contatto con i terminali della bat-
teria.
● Non fumare o accendere fiamme libere vicino alla batteria.
● Evitare il contatto con gli occhi, la pelle e gli indumenti.
● Non inalare né ingerire l’elettrolita.
● Quando si lavora in prossimità della batteria, usare sempre occhiali protettivi.
● Tenere la batteria fuori dalla portata dei bambini.
■ Dove ricaricare la batteria in piena sicurezza
Ricaricare sempre la batteria in spazi aperti. Non ricaricare mai la batteria in un
garage chiuso o in un luogo non sufficientemente ventilato.
■ Modalità di ricarica della batteria (veicoli con batteria che non necessita di
alcuna manutenzione)
Eseguire solo cariche lente (5 A o meno). La batteria potrebbe esplodere se caricata
più velocemente.
■ Misure di emergenza riguardanti l’elettrolita
● In caso di contatto dell’elettrolita con gli occhi
Lavare gli occhi con acqua pulita per almeno 15 minuti e poi rivolgersi a un medico.
Se possibile, continuare ad applicare acqua servendosi di una spugna o di un
panno anche durante il trasporto al pronto soccorso.
● In caso di contatto dell’elettrolita con la pelle
Lavare abbondantemente con acqua la parte interessata. Se si avverte dolore o
bruciore, rivolgersi immediatamente a un medico.
● In caso di contatto dell’elettrolita con gli indumenti
Esso può penetrare attraverso gli indumenti e raggiungere la pelle. Togliere imme-
diatamente gli indumenti e, se necessario, osservare la procedura sopra riportata.
● Se incidentalmente viene ingerito dell’elettrolita
Bere grandi quantità di acqua o latte. Consultare immediatamente un medico.
● Se l’elettrolito nella batteria non è sufficiente
Non usare la batteria se la quantità di elettrolito non è sufficiente. Esiste il rischio
che la batteria esploda.
■ Per scollegare la batteria
Non scollegare il terminale negativo (-) sul lato della carrozzeria. Il terminale nega-
tivo (-) scollegato potrebbe toccare il terminale positivo (+) e causare un cortocircu-
ito, provocando lesioni gravi, anche letali.

5687-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)

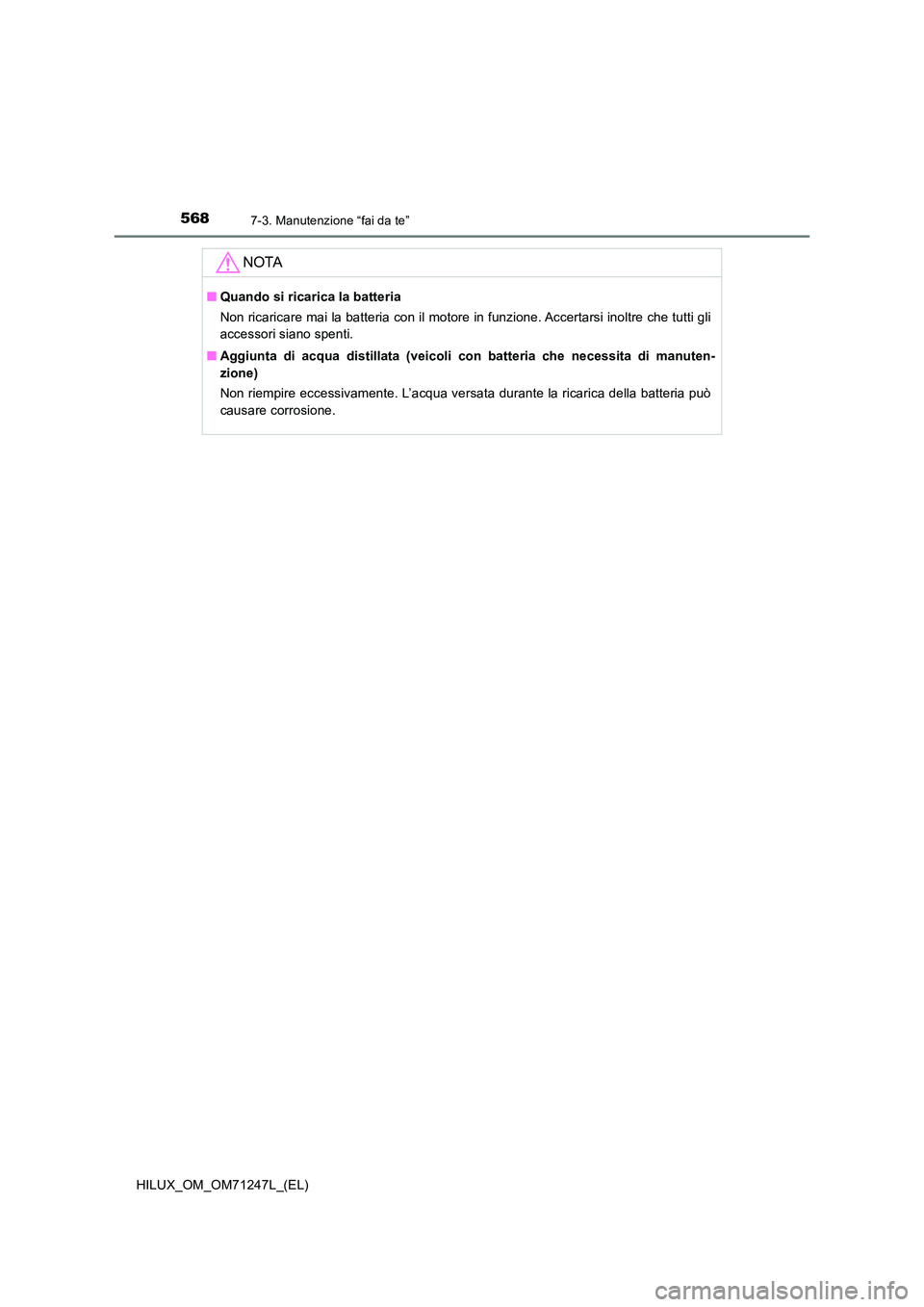

NOTA
■Quando si ricarica la batteria
Non ricaricare mai la batteria con il motore in funzione. Accertarsi inoltre che tutti gli
accessori siano spenti.
■ Aggiunta di acqua distillata (veicoli con batteria che necessita di manuten-
zione)
Non riempire eccessivamente. L’acqua versata durante la ricarica della batteria può
causare corrosione.

5697-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)
7
Manutenzione e cura

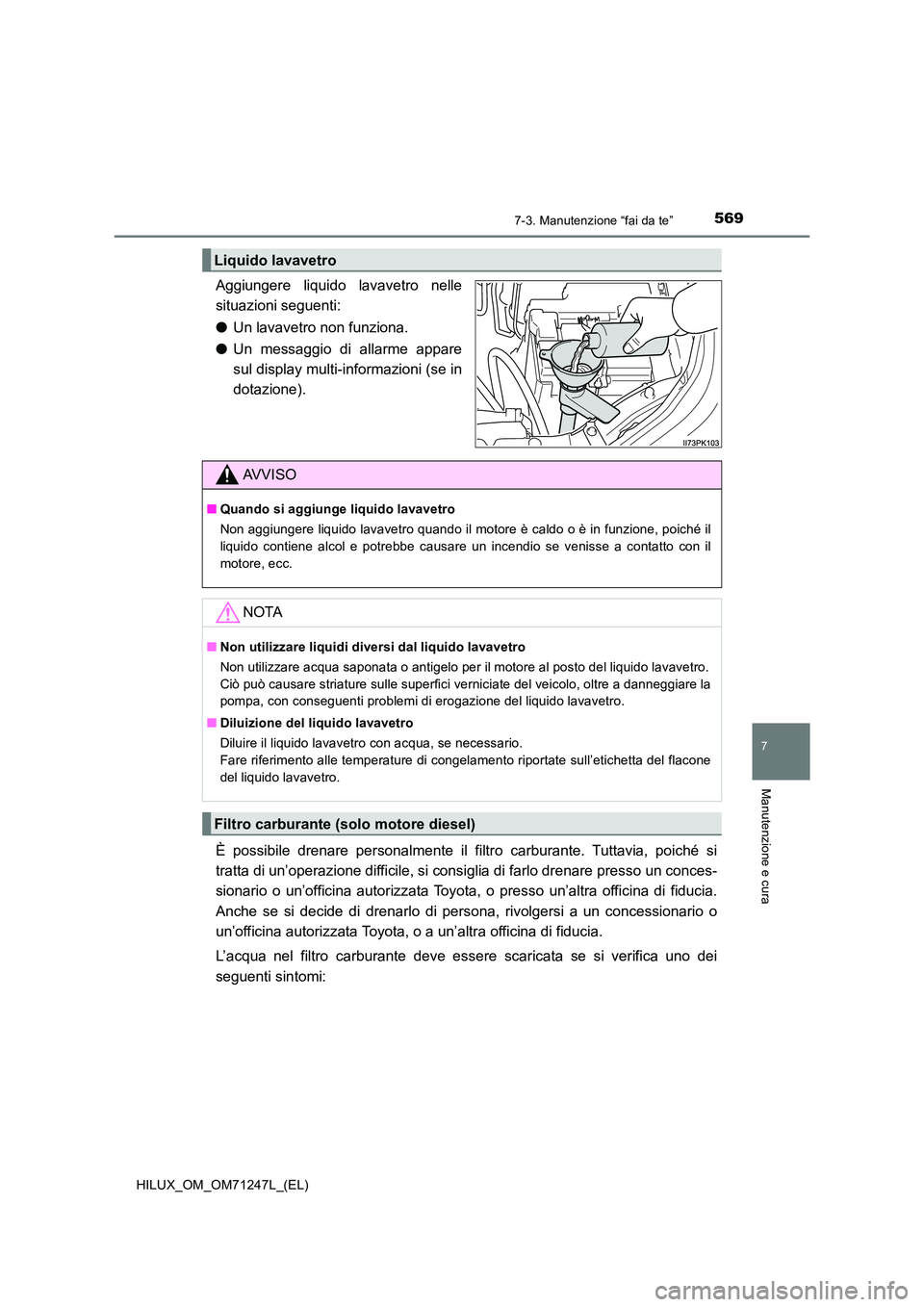

Aggiungere liquido lavavetro nelle
situazioni seguenti:
● Un lavavetro non funziona.
● Un messaggio di allarme appare
sul display multi-informazioni (se in
dotazione).
È possibile drenare personalmente il filtro carburante. Tuttavia, poiché si
tratta di un’operazione difficile, si consiglia di farlo drenare presso un conces-
sionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Anche se si decide di drenarlo di persona, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un’altra officina di fiducia.
L’acqua nel filtro carburante deve essere scaricata se si verifica uno dei
seguenti sintomi:
Liquido lavavetro
AVVISO
■ Quando si aggiunge liquido lavavetro
Non aggiungere liquido lavavetro quando il motore è caldo o è in funzione, poiché il
liquido contiene alcol e potrebbe causare un incendio se venisse a contatto con il
motore, ecc.
NOTA
■ Non utilizzare liquidi diversi dal liquido lavavetro
Non utilizzare acqua saponata o antigelo per il motore al posto del liquido lavavetro.
Ciò può causare striature sulle superfici verniciate del veicolo, oltre a danneggiare la
pompa, con conseguenti problemi di erogazione del liquido lavavetro.
■ Diluizione del liquido lavavetro
Diluire il liquido lavavetro con acqua, se necessario.
Fare riferimento alle temperature di congelamento riportate sull’etichetta del flacone
del liquido lavavetro.
Filtro carburante (solo motore diesel)

5707-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)
Veicoli senza il display multi-informazioni
Quando la spia di allarme dell’impianto di alimentazione carburante lam-
peggia e suona un cicalino. ( P. 623)
Veicoli con display multi-informazioni
Quando appare il messaggio “ACCUMULO ACQUA NEL FILTRO CARBU-
RANTE VEDERE MANUALE ISTRUZIONI”/“Accumulo acqua nel filtro car-
burante Vedere manuale istruzioni” sul display multi-informazioni ed entra
in funzione un cicalino*1.
Veicoli senza sistema di accesso e avviamento intelligente: posizionare
l’interruttore motore su “LOCK”.
Veicoli con sistema di accesso e avviamento intelligente: Spegnere l’inter-
ruttore motore.
Collocare un piccolo recipiente sotto il tappo o il tubo flessibile di scarico
per raccogliere l’acqua e l’eventuale carburante che ne fuoriesca.
Eseguire il drenaggio come illustrato nella figura.
Girare il tappo di scarico in
senso antiorario facendogli
compiere circa 2 - 2,5 giri.
Svitando ulteriormente il tappo di
scarico si provocherà il trafilamento
dell’acqua intorno al tappo stesso.
Azionare la pompa di innesco
fino a quando incomincia a
uscire carburante.
Dopo aver scaricato l’acqua, serrare a mano il tappo di scarico.
*1: modelli per codice destinazione modello in bianco*2
*2: in caso di dubbi sul modello consultare il paragrafo “Verifica del modello del veicolo
in uso”. ( P. 1 1 )
1
2
3
1
2
4
