TOYOTA HILUX 2019 Betriebsanleitungen (in German)

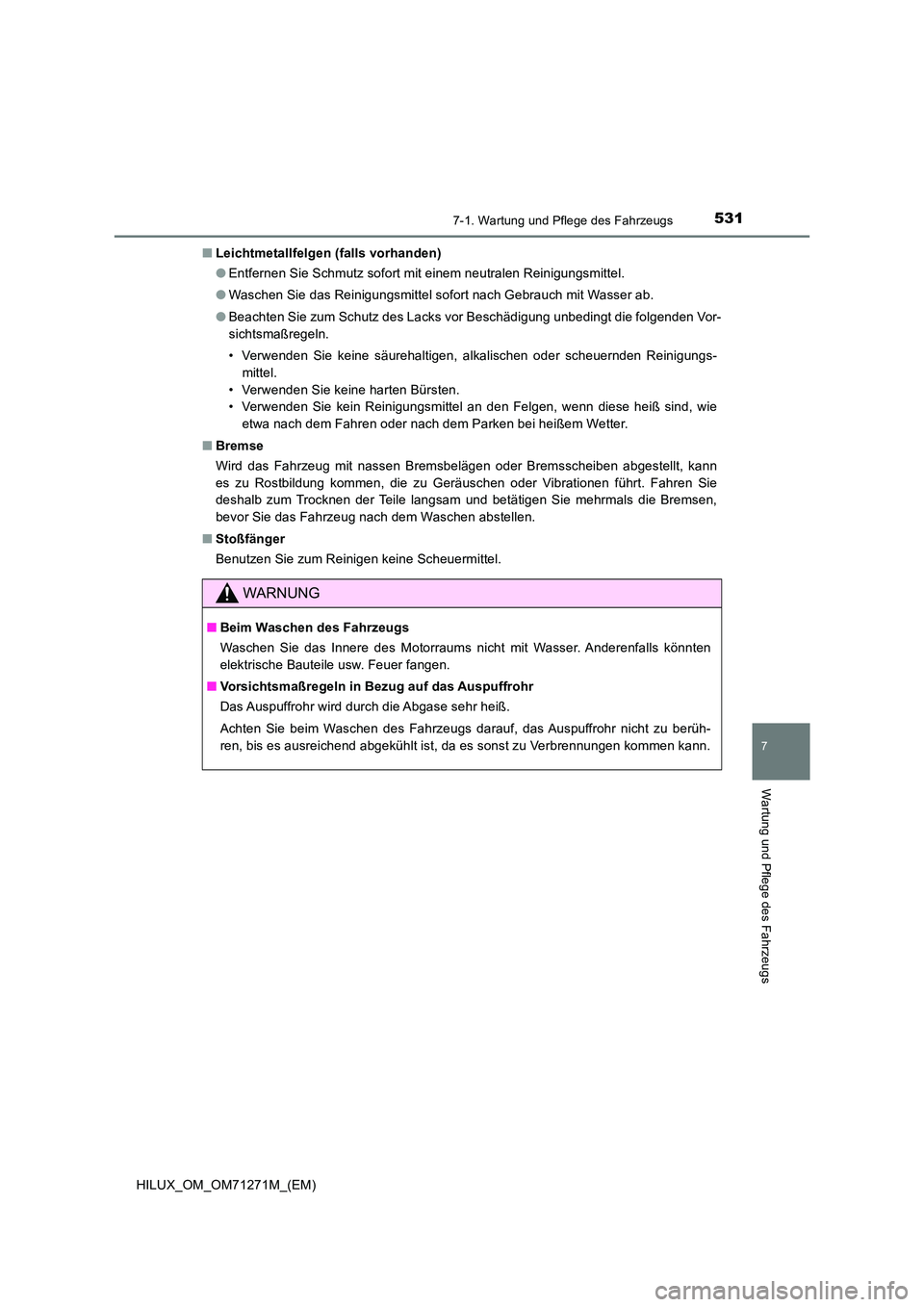

5317-1. Wartung und Pflege des Fahrzeugs
7
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71271M_(EM)
■ Leichtmetallfelgen (falls vorhanden)
● Entfernen Sie Schmutz sofort mit einem neutralen Reinigungsmittel.
● Waschen Sie das Reinigungsmittel sofort nach Gebrauch mit Wasser ab.
● Beachten Sie zum Schutz des Lacks vor Beschädigung unbedingt die folgenden Vor-
sichtsmaßregeln.
• Verwenden Sie keine säurehaltigen, alkalischen oder scheuernden Reinigungs-
mittel.
• Verwenden Sie keine harten Bürsten.
• Verwenden Sie kein Reinigungsmittel an den Felgen, wenn diese heiß sind, wie
etwa nach dem Fahren oder nach dem Parken bei heißem Wetter.
■ Bremse
Wird das Fahrzeug mit nassen Bremsbelägen oder Bremsscheiben abgestellt, kann
es zu Rostbildung kommen, die zu Geräuschen oder Vibrationen führt. Fahren Sie
deshalb zum Trocknen der Teile langsam und betätigen Sie mehrmals die Bremsen,
bevor Sie das Fahrzeug nach dem Waschen abstellen.
■ Stoßfänger
Benutzen Sie zum Reinigen keine Scheuermittel.
WARNUNG
■ Beim Waschen des Fahrzeugs
Waschen Sie das Innere des Motorraums nicht mit Wasser. Anderenfalls könnten
elektrische Bauteile usw. Feuer fangen.
■ Vorsichtsmaßregeln in Bezug auf das Auspuffrohr
Das Auspuffrohr wird durch die Abgase sehr heiß.
Achten Sie beim Waschen des Fahrzeugs darauf, das Auspuffrohr nicht zu berüh-
ren, bis es ausreichend abgekühlt ist, da es sonst zu Verbrennungen kommen kann.

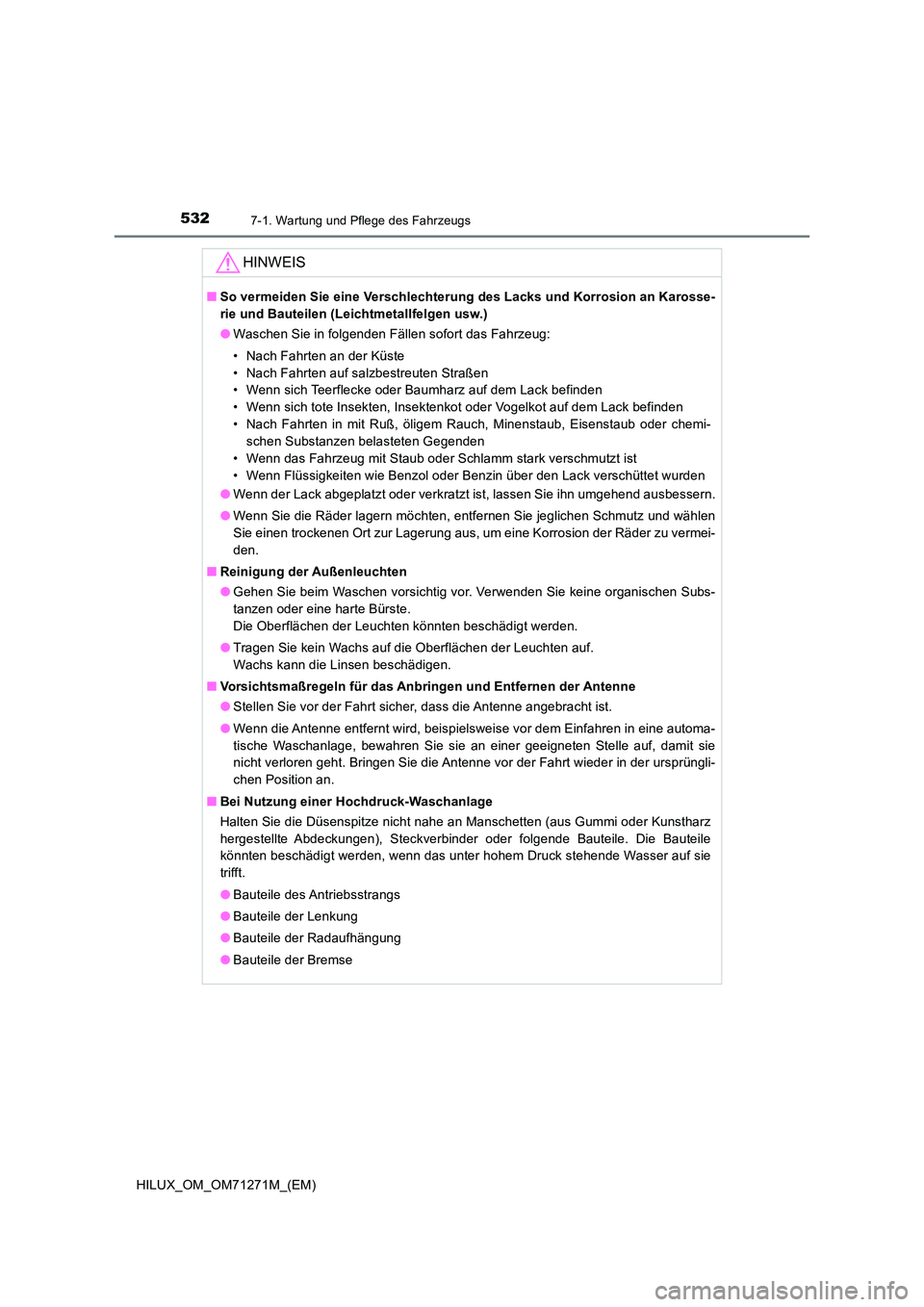

5327-1. Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71271M_(EM)
HINWEIS
■So vermeiden Sie eine Verschlechterung des Lacks und Korrosion an Karosse-
rie und Bauteilen (Leichtmetallfelgen usw.)
● Waschen Sie in folgenden Fällen sofort das Fahrzeug:
• Nach Fahrten an der Küste
• Nach Fahrten auf salzbestreuten Straßen
• Wenn sich Teerflecke oder Baumharz auf dem Lack befinden
• Wenn sich tote Insekten, Insektenkot oder Vogelkot auf dem Lack befinden
• Nach Fahrten in mit Ruß, öligem Rauch, Minenstaub, Eisenstaub oder chemi-
schen Substanzen belasteten Gegenden
• Wenn das Fahrzeug mit Staub oder Schlamm stark verschmutzt ist
• Wenn Flüssigkeiten wie Benzol oder Benzin über den Lack verschüttet wurden
● Wenn der Lack abgeplatzt oder verkratzt ist, lassen Sie ihn umgehend ausbessern.
● Wenn Sie die Räder lagern möchten, entfernen Sie jeglichen Schmutz und wählen
Sie einen trockenen Ort zur Lagerung aus, um eine Korrosion der Räder zu vermei-
den.
■ Reinigung der Außenleuchten
● Gehen Sie beim Waschen vorsichtig vor. Verwenden Sie keine organischen Subs-
tanzen oder eine harte Bürste.
Die Oberflächen der Leuchten könnten beschädigt werden.
● Tragen Sie kein Wachs auf die Oberflächen der Leuchten auf.
Wachs kann die Linsen beschädigen.
■ Vorsichtsmaßregeln für das Anbringen und Entfernen der Antenne
● Stellen Sie vor der Fahrt sicher, dass die Antenne angebracht ist.
● Wenn die Antenne entfernt wird, beispielsweise vor dem Einfahren in eine automa-
tische Waschanlage, bewahren Sie sie an einer geeigneten Stelle auf, damit sie
nicht verloren geht. Bringen Sie die Antenne vor der Fahrt wieder in der ursprüngli-
chen Position an.
■ Bei Nutzung einer Hochdruck-Waschanlage
Halten Sie die Düsenspitze nicht nahe an Manschetten (aus Gummi oder Kunstharz
hergestellte Abdeckungen), Steckverbinder oder folgende Bauteile. Die Bauteile
könnten beschädigt werden, wenn das unter hohem Druck stehende Wasser auf sie
trifft.
● Bauteile des Antriebsstrangs
● Bauteile der Lenkung
● Bauteile der Radaufhängung
● Bauteile der Bremse

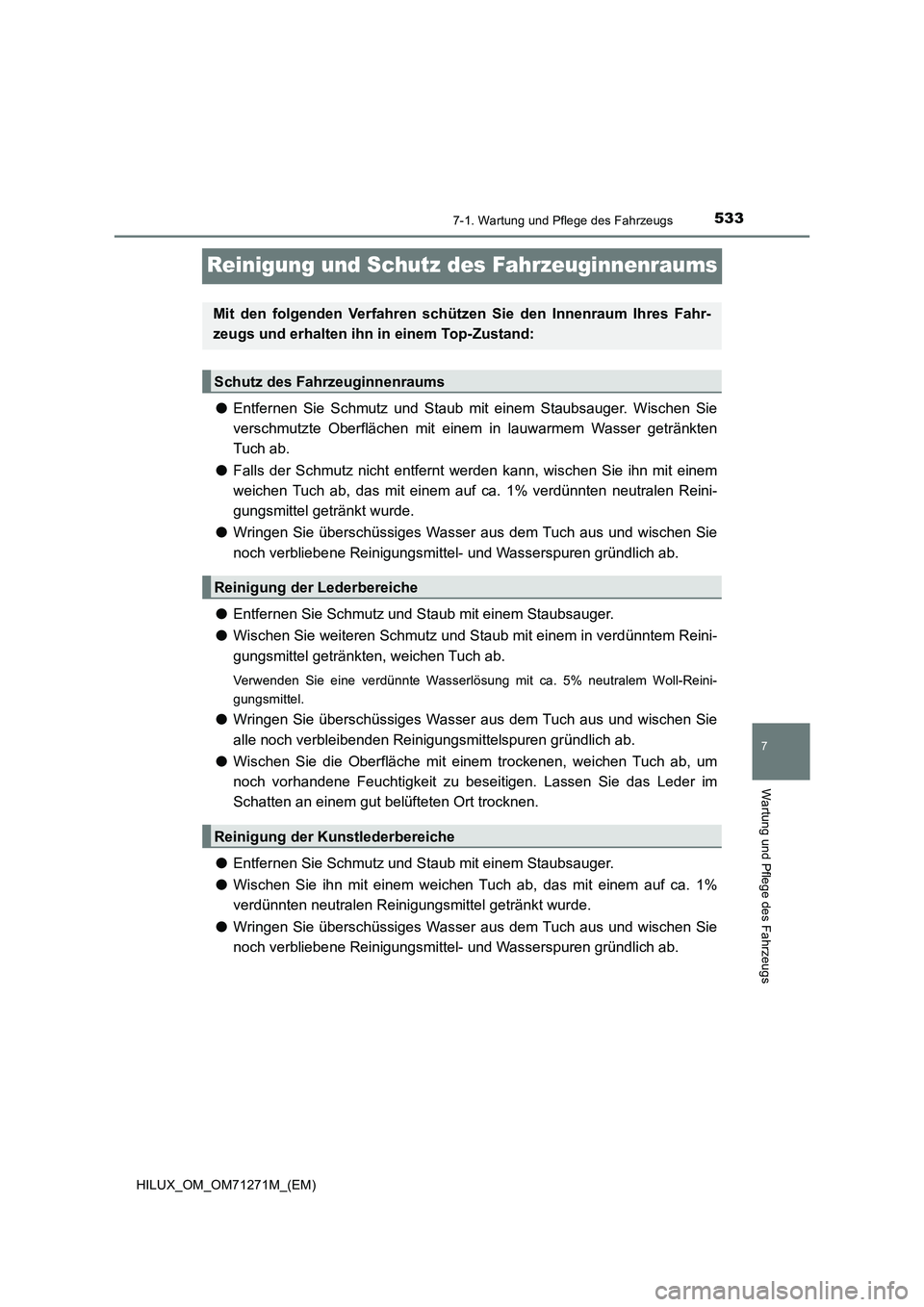

5337-1. Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71271M_(EM)
7
Wartung und Pflege des Fahrzeugs
Reinigung und Schutz des Fahrzeuginnenraums
●Entfernen Sie Schmutz und Staub mit einem Staubsauger. Wischen Sie
verschmutzte Oberflächen mit einem in lauwarmem Wasser getränkten
Tuch ab.
●Falls der Schmutz nicht entfernt werden kann, wischen Sie ihn mit einem
weichen Tuch ab, das mit einem auf ca. 1% verdünnten neutralen Reini-
gungsmittel getränkt wurde.
●Wringen Sie überschüssiges Wasser aus dem Tuch aus und wischen Sie
noch verbliebene Reinigungsmittel- und Wasserspuren gründlich ab.
●Entfernen Sie Schmutz und Staub mit einem Staubsauger.
●Wischen Sie weiteren Schmutz und Staub mit einem in verdünntem Reini-
gungsmittel getränkten, weichen Tuch ab.
Verwenden Sie eine verdünnte Wasserlösung mit ca. 5% neutralem Woll-Reini-
gungsmittel.
●Wringen Sie überschüssiges Wasser aus dem Tuch aus und wischen Sie
alle noch verbleibenden Reinigungsmittelspuren gründlich ab.
●Wischen Sie die Oberfläche mit einem trockenen, weichen Tuch ab, um
noch vorhandene Feuchtigkeit zu beseitigen. Lassen Sie das Leder im
Schatten an einem gut belüfteten Ort trocknen.
●Entfernen Sie Schmutz und Staub mit einem Staubsauger.
●Wischen Sie ihn mit einem weichen Tuch ab, das mit einem auf ca. 1%
verdünnten neutralen Reinigungsmittel getränkt wurde.
●Wringen Sie überschüssiges Wasser aus dem Tuch aus und wischen Sie
noch verbliebene Reinigungsmittel- und Wasserspuren gründlich ab.
Mit den folgenden Verfahren schützen Sie den Innenraum Ihres Fahr-
zeugs und erhalten ihn in einem Top-Zustand:
Schutz des Fahrzeuginnenraums
Reinigung der Lederbereiche
Reinigung der Kunstlederbereiche

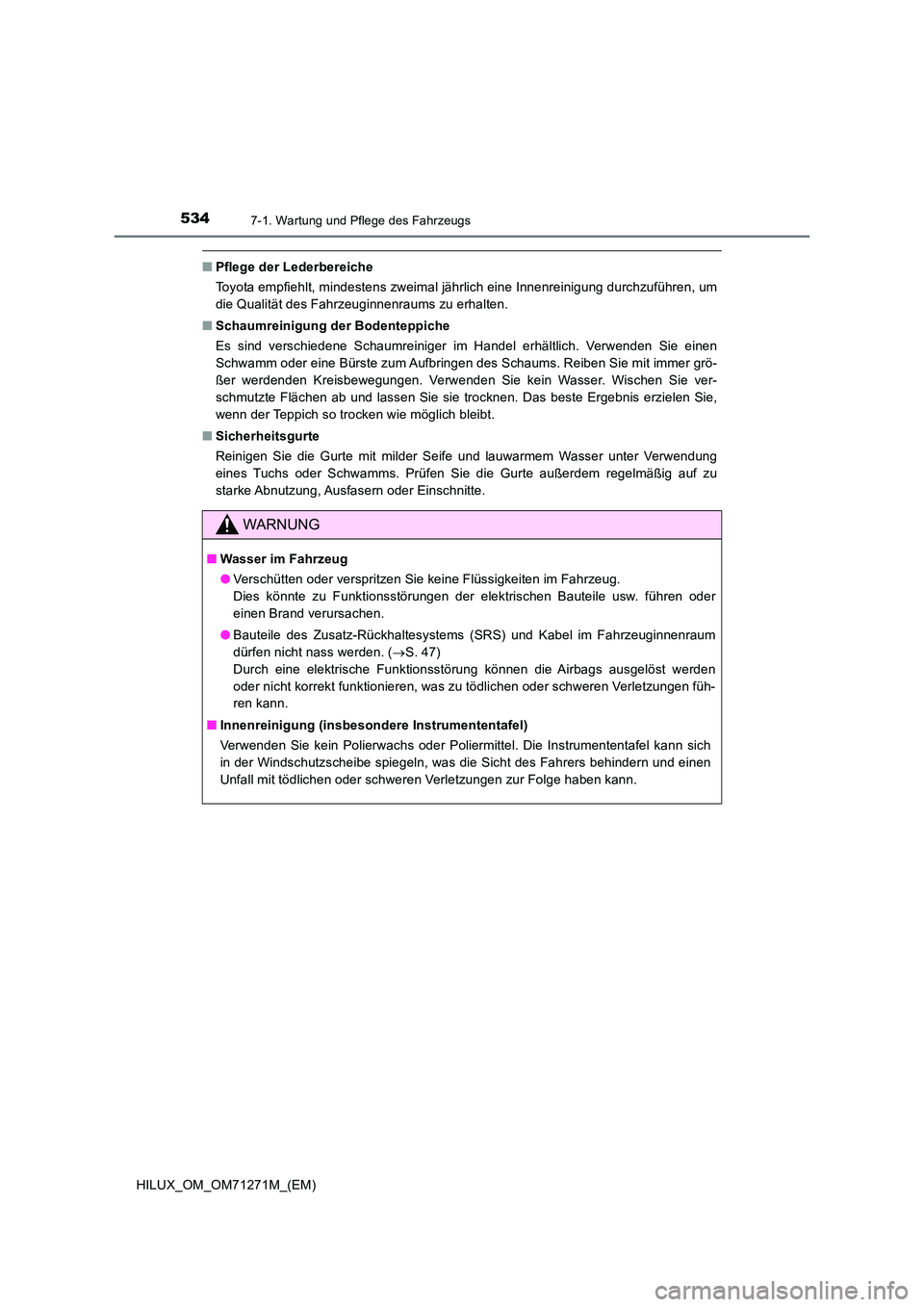

5347-1. Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71271M_(EM)
■Pflege der Lederbereiche
Toyota empfiehlt, mindestens zweimal jährlich eine Innenreinigung durchzuführen, um
die Qualität des Fahrzeuginnenraums zu erhalten.
■ Schaumreinigung der Bodenteppiche
Es sind verschiedene Schaumreiniger im Handel erhältlich. Verwenden Sie einen
Schwamm oder eine Bürste zum Aufbringen des Schaums. Reiben Sie mit immer grö-
ßer werdenden Kreisbewegungen. Verwenden Sie kein Wasser. Wischen Sie ver-
schmutzte Flächen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie,
wenn der Teppich so trocken wie möglich bleibt.
■ Sicherheitsgurte
Reinigen Sie die Gurte mit milder Seife und lauwarmem Wasser unter Verwendung
eines Tuchs oder Schwamms. Prüfen Sie die Gurte außerdem regelmäßig auf zu
starke Abnutzung, Ausfasern oder Einschnitte.
WARNUNG
■ Wasser im Fahrzeug
● Verschütten oder verspritzen Sie keine Flüssigkeiten im Fahrzeug.
Dies könnte zu Funktionsstörungen der elektrischen Bauteile usw. führen oder
einen Brand verursachen.
● Bauteile des Zusatz-Rückhaltesystems (SRS) und Kabel im Fahrzeuginnenraum
dürfen nicht nass werden. ( S. 47)
Durch eine elektrische Funktionsstörung können die Airbags ausgelöst werden
oder nicht korrekt funktionieren, was zu tödlichen oder schweren Verletzungen füh-
ren kann.
■ Innenreinigung (insbesondere Instrumententafel)
Verwenden Sie kein Polierwachs oder Poliermittel. Die Instrumententafel kann sich
in der Windschutzscheibe spiegeln, was die Sicht des Fahrers behindern und einen
Unfall mit tödlichen oder schweren Verletzungen zur Folge haben kann.

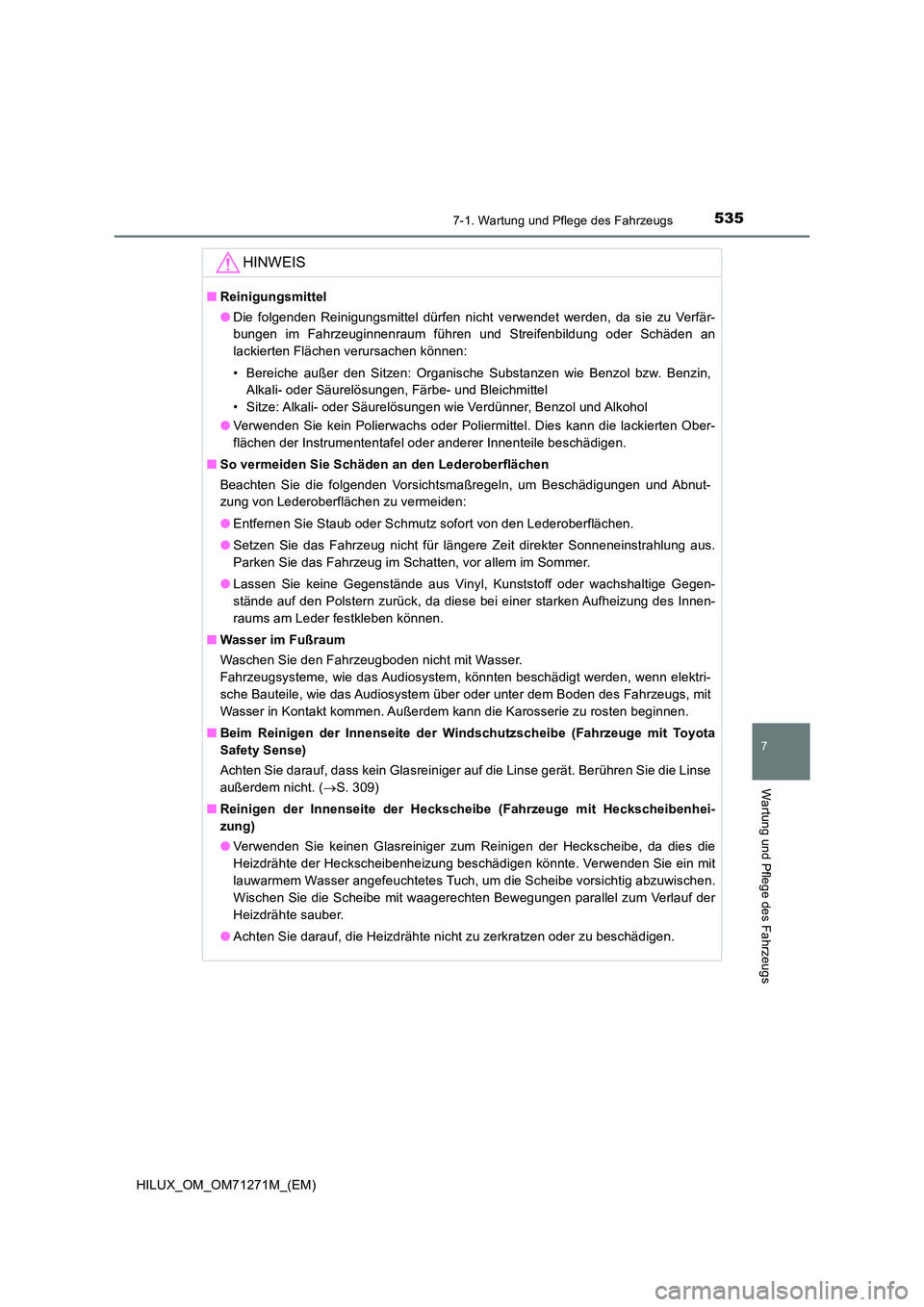

5357-1. Wartung und Pflege des Fahrzeugs
7
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71271M_(EM)
HINWEIS
■Reinigungsmittel
● Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfär-
bungen im Fahrzeuginnenraum führen und Streifenbildung oder Schäden an
lackierten Flächen verursachen können:
• Bereiche außer den Sitzen: Organische Substanzen wie Benzol bzw. Benzin,
Alkali- oder Säurelösungen, Färbe- und Bleichmittel
• Sitze: Alkali- oder Säurelösungen wie Verdünner, Benzol und Alkohol
● Verwenden Sie kein Polierwachs oder Poliermittel. Dies kann die lackierten Ober-
flächen der Instrumententafel oder anderer Innenteile beschädigen.
■ So vermeiden Sie Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßregeln, um Beschädigungen und Abnut-
zung von Lederoberflächen zu vermeiden:
● Entfernen Sie Staub oder Schmutz sofort von den Lederoberflächen.
● Setzen Sie das Fahrzeug nicht für längere Zeit direkter Sonneneinstrahlung aus.
Parken Sie das Fahrzeug im Schatten, vor allem im Sommer.
● Lassen Sie keine Gegenstände aus Vinyl, Kunststoff oder wachshaltige Gegen-
stände auf den Polstern zurück, da diese bei einer starken Aufheizung des Innen-
raums am Leder festkleben können.
■ Wasser im Fußraum
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Fahrzeugsysteme, wie das Audiosystem, könnten beschädigt werden, wenn elektri-
sche Bauteile, wie das Audiosystem über oder unter dem Boden des Fahrzeugs, mit
Wasser in Kontakt kommen. Außerdem kann die Karosserie zu rosten beginnen.
■ Beim Reinigen der Innenseite der Windschutzscheibe (Fahrzeuge mit Toyota
Safety Sense)
Achten Sie darauf, dass kein Glasreiniger auf die Linse gerät. Berühren Sie die Linse
außerdem nicht. ( S. 309)
■ Reinigen der Innenseite der Heckscheibe (Fahrzeuge mit Heckscheibenhei-
zung)
● Verwenden Sie keinen Glasreiniger zum Reinigen der Heckscheibe, da dies die
Heizdrähte der Heckscheibenheizung beschädigen könnte. Verwenden Sie ein mit
lauwarmem Wasser angefeuchtetes Tuch, um die Scheibe vorsichtig abzuwischen.
Wischen Sie die Scheibe mit waagerechten Bewegungen parallel zum Verlauf der
Heizdrähte sauber.
● Achten Sie darauf, die Heizdrähte nicht zu zerkratzen oder zu beschädigen.

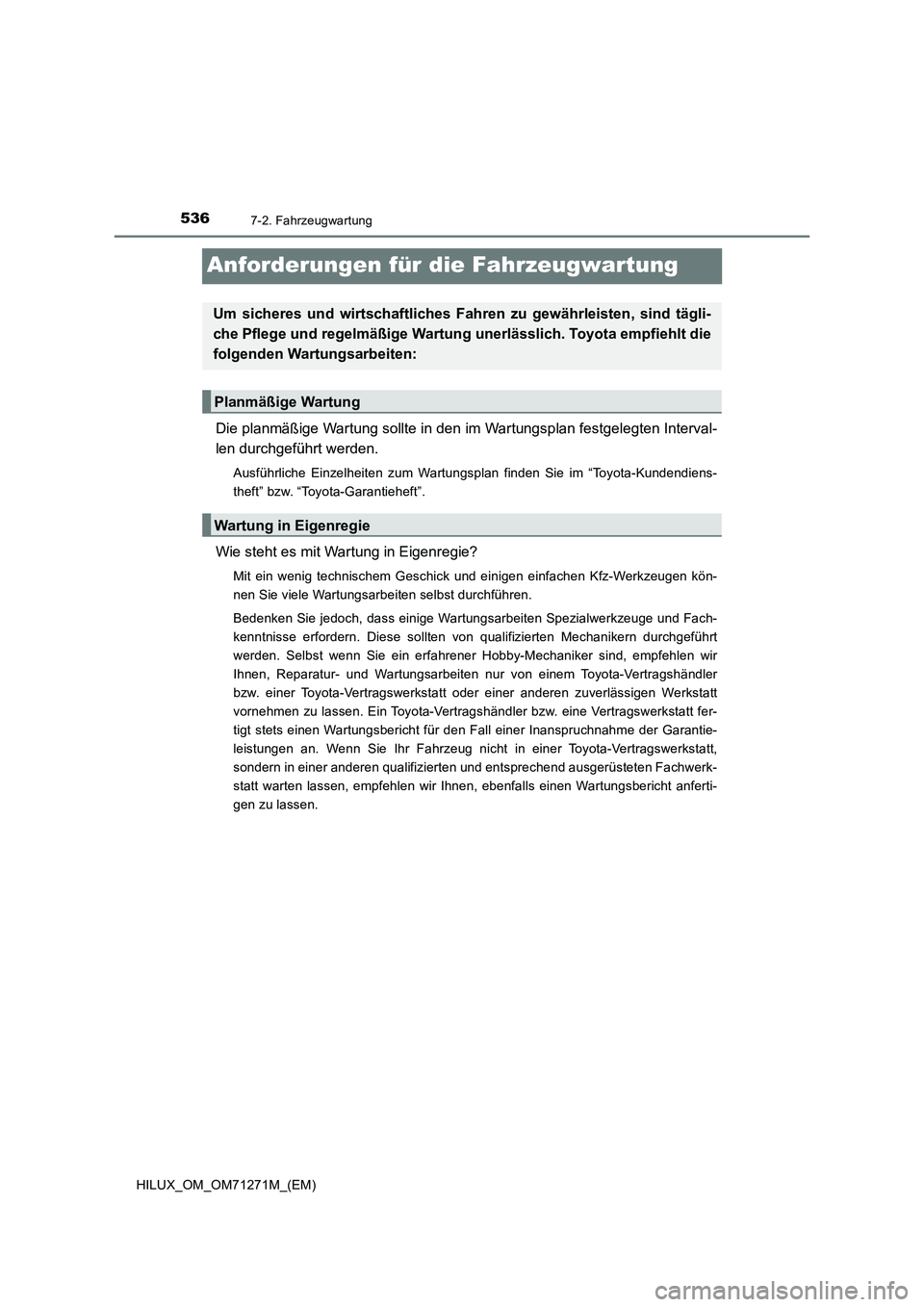

5367-2. Fahrzeugwartung
HILUX_OM_OM71271M_(EM)
Anforderungen für die Fahrzeugwartung
Die planmäßige Wartung sollte in den im Wartungsplan festgelegten Interval-
len durchgeführt werden.
Ausführliche Einzelheiten zum Wartungsplan finden Sie im “Toyota-Kundendiens-
theft” bzw. “Toyota-Garantieheft”.
Wie steht es mit Wartung in Eigenregie?
Mit ein wenig technischem Geschick und einigen einfachen Kfz-Werkzeugen kön-
nen Sie viele Wartungsarbeiten selbst durchführen.
Bedenken Sie jedoch, dass einige Wartungsarbeiten Spezialwerkzeuge und Fach-
kenntnisse erfordern. Diese sollten von qualifizierten Mechanikern durchgeführt
werden. Selbst wenn Sie ein erfahrener Hobby-Mechaniker sind, empfehlen wir
Ihnen, Reparatur- und Wartungsarbeiten nur von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
vornehmen zu lassen. Ein Toyota-Vertragshändler bzw. eine Vertragswerkstatt fer-
tigt stets einen Wartungsbericht für den Fall einer Inanspruchnahme der Garantie-
leistungen an. Wenn Sie Ihr Fahrzeug nicht in einer Toyota-Vertragswerkstatt,
sondern in einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt warten lassen, empfehlen wir Ihnen, ebenfalls einen Wartungsbericht anferti-
gen zu lassen.
Um sicheres und wirtschaftliches Fahren zu gewährleisten, sind tägli-
che Pflege und regelmäßige Wartung unerlässlich. Toyota empfiehlt die
folgenden Wartungsarbeiten:
Planmäßige Wartung
Wartung in Eigenregie

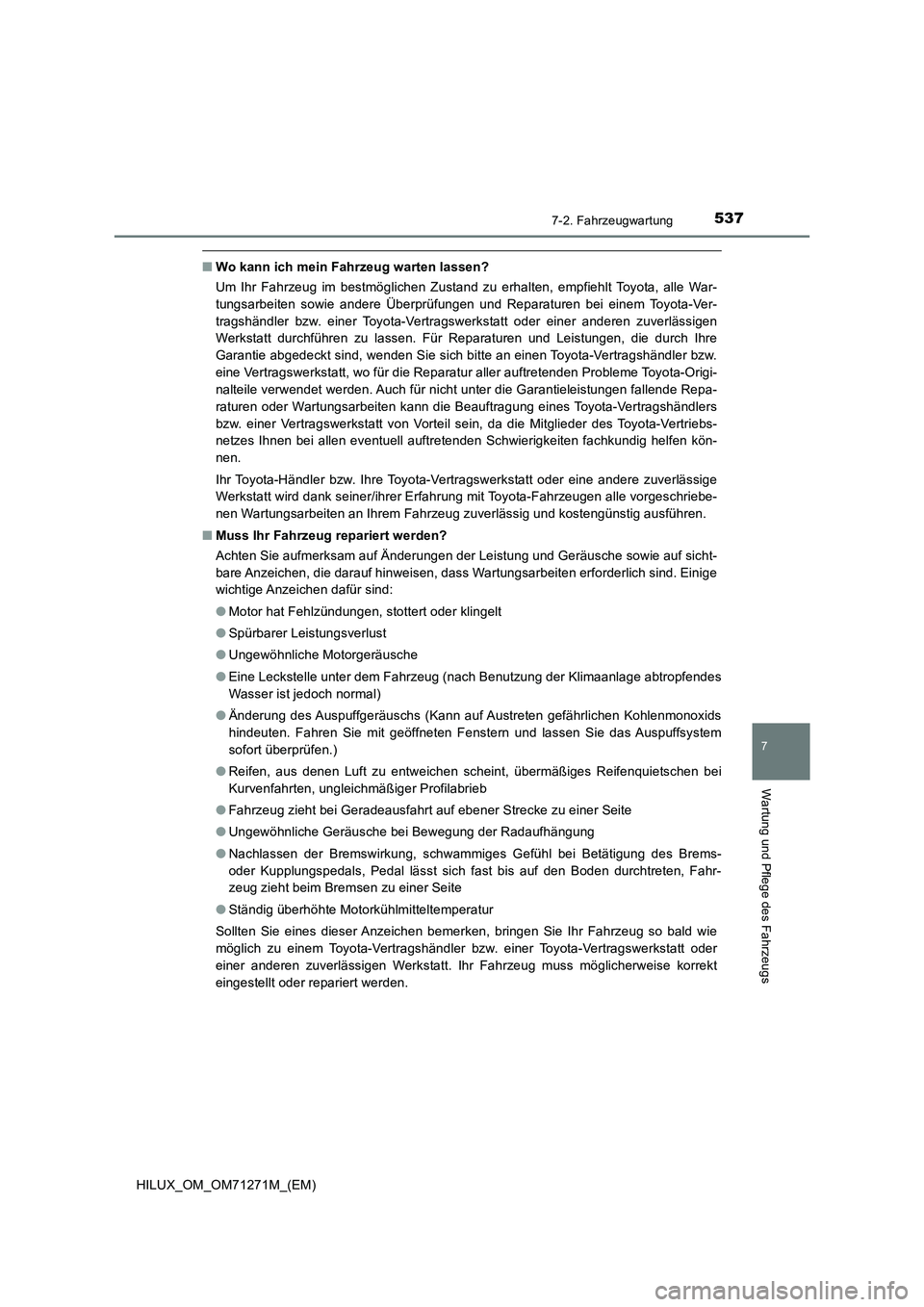

5377-2. Fahrzeugwartung
HILUX_OM_OM71271M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Wo kann ich mein Fahrzeug warten lassen?
Um Ihr Fahrzeug im bestmöglichen Zustand zu erhalten, empfiehlt Toyota, alle War-
tungsarbeiten sowie andere Überprüfungen und Reparaturen bei einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt durchführen zu lassen. Für Reparaturen und Leistungen, die durch Ihre
Garantie abgedeckt sind, wenden Sie sich bitte an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt, wo für die Reparatur aller auftretenden Probleme Toyota-Origi-
nalteile verwendet werden. Auch für nicht unter die Garantieleistungen fallende Repa-
raturen oder Wartungsarbeiten kann die Beauftragung eines Toyota-Vertragshändlers
bzw. einer Vertragswerkstatt von Vorteil sein, da die Mitglieder des Toyota-Vertriebs-
netzes Ihnen bei allen eventuell auftretenden Schwierigkeiten fachkundig helfen kön-
nen.
Ihr Toyota-Händler bzw. Ihre Toyota-Vertragswerkstatt oder eine andere zuverlässige
Werkstatt wird dank seiner/ihrer Erfahrung mit Toyota-Fahrzeugen alle vorgeschriebe-
nen Wartungsarbeiten an Ihrem Fahrzeug zuverlässig und kostengünstig ausführen.
■Muss Ihr Fahrzeug repariert werden?
Achten Sie aufmerksam auf Änderungen der Leistung und Geräusche sowie auf sicht-
bare Anzeichen, die darauf hinweisen, dass Wartungsarbeiten erforderlich sind. Einige
wichtige Anzeichen dafür sind:
●Motor hat Fehlzündungen, stottert oder klingelt
●Spürbarer Leistungsverlust
●Ungewöhnliche Motorgeräusche
●Eine Leckstelle unter dem Fahrzeug (nach Benutzung der Klimaanlage abtropfendes
Wasser ist jedoch normal)
●Änderung des Auspuffgeräuschs (Kann auf Austreten gefährlichen Kohlenmonoxids
hindeuten. Fahren Sie mit geöffneten Fenstern und lassen Sie das Auspuffsystem
sofort überprüfen.)
●Reifen, aus denen Luft zu entweichen scheint, übermäßiges Reifenquietschen bei
Kurvenfahrten, ungleichmäßiger Profilabrieb
●Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke zu einer Seite
●Ungewöhnliche Geräusche bei Bewegung der Radaufhängung
●Nachlassen der Bremswirkung, schwammiges Gefühl bei Betätigung des Brems-
oder Kupplungspedals, Pedal lässt sich fast bis auf den Boden durchtreten, Fahr-
zeug zieht beim Bremsen zu einer Seite
●Ständig überhöhte Motorkühlmitteltemperatur
Sollten Sie eines dieser Anzeichen bemerken, bringen Sie Ihr Fahrzeug so bald wie
möglich zu einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt. Ihr Fahrzeug muss möglicherweise korrekt
eingestellt oder repariert werden.

5387-2. Fahrzeugwartung
HILUX_OM_OM71271M_(EM)

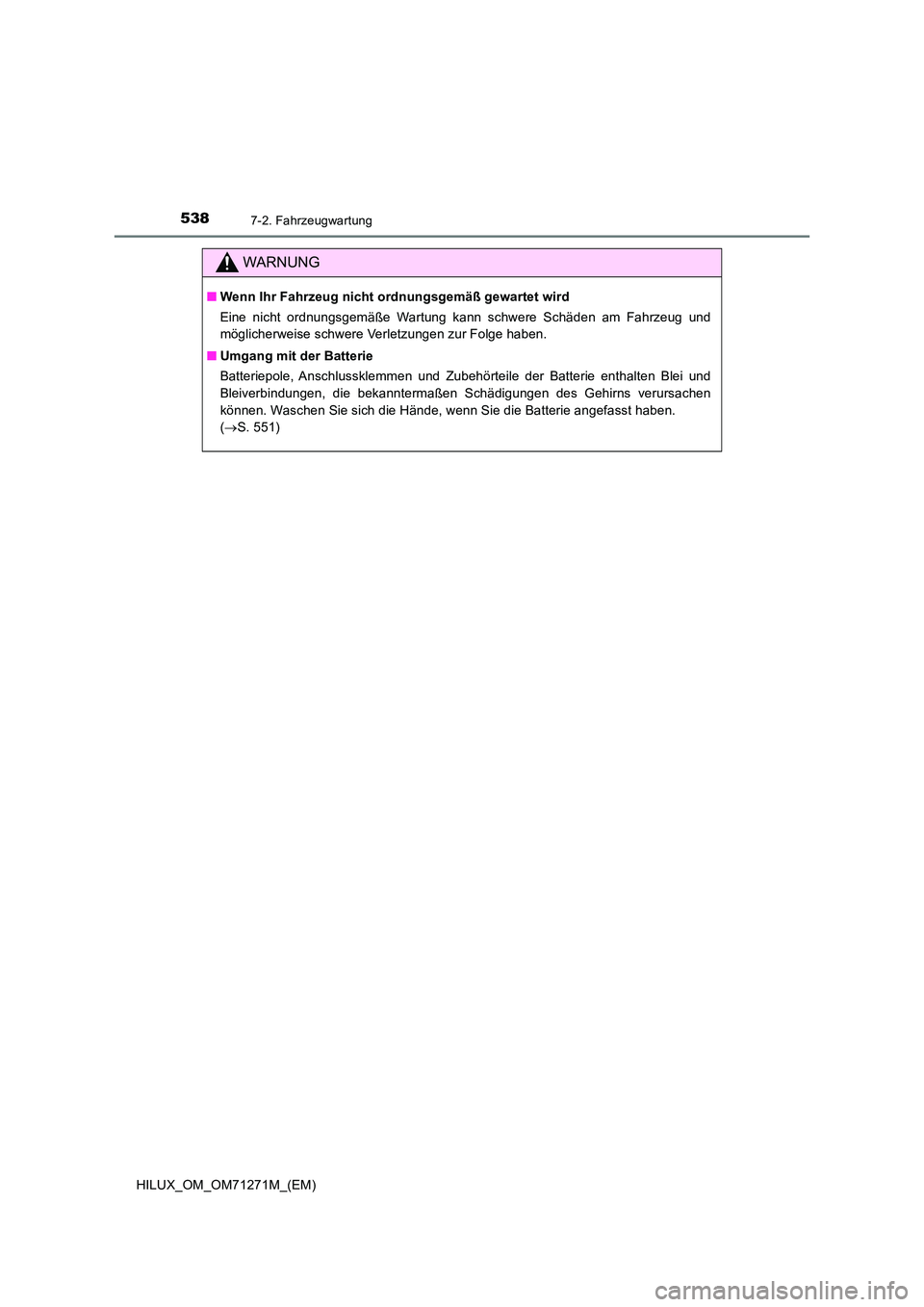

WARNUNG
■Wenn Ihr Fahrzeug nicht ordnungsgemäß gewartet wird
Eine nicht ordnungsgemäße Wartung kann schwere Schäden am Fahrzeug und
möglicherweise schwere Verletzungen zur Folge haben.
■ Umgang mit der Batterie
Batteriepole, Anschlussklemmen und Zubehörteile der Batterie enthalten Blei und
Bleiverbindungen, die bekanntermaßen Schädigungen des Gehirns verursachen
können. Waschen Sie sich die Hände, wenn Sie die Batterie angefasst haben.
( S. 551)

5397-3. Wartung in Eigenregie
HILUX_OM_OM71271M_(EM)
7
Wartung und Pflege des Fahrzeugs

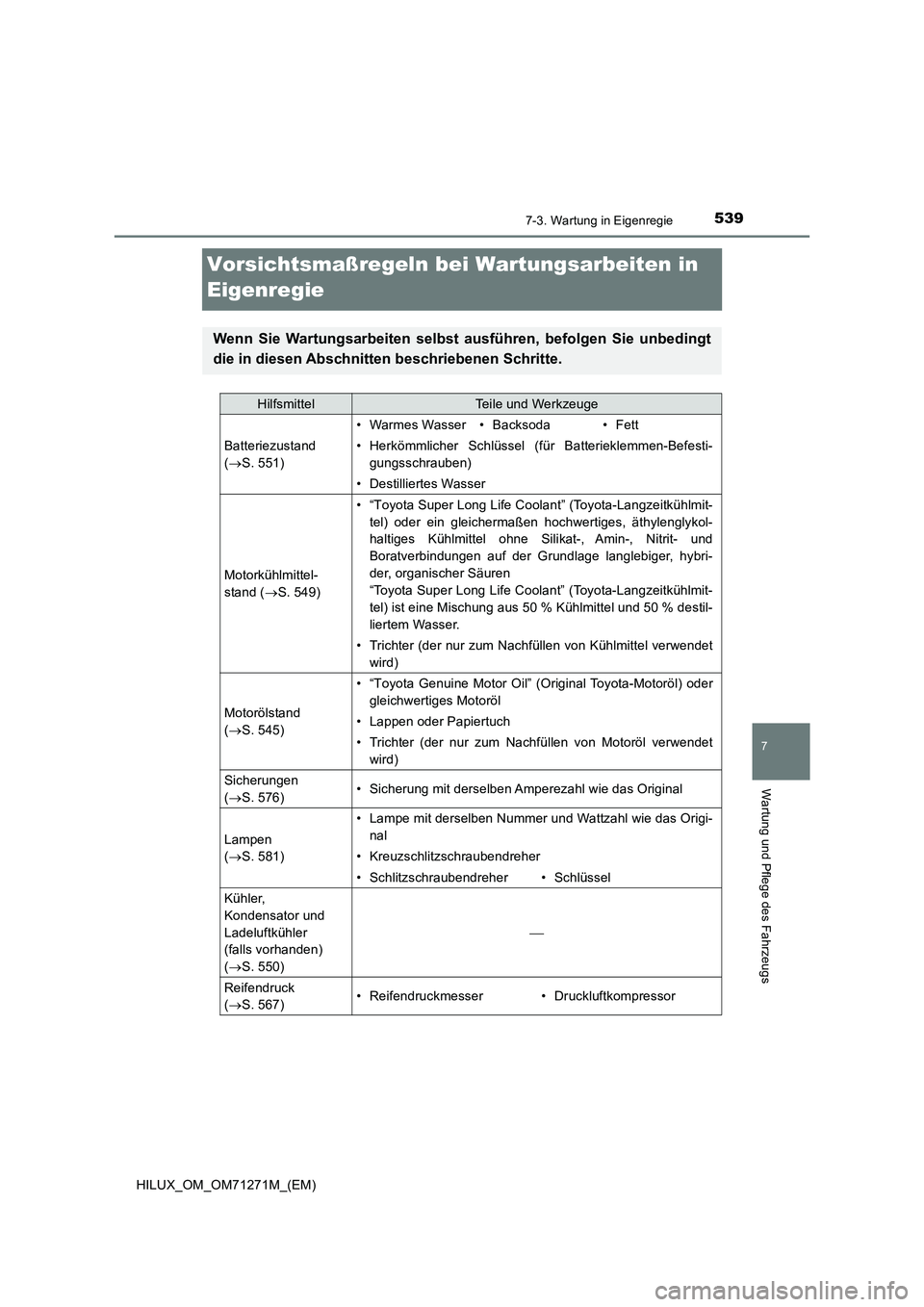

Vorsichtsmaßregeln bei Wartungsarbeiten in
Eigenregie
Wenn Sie Wartungsarbeiten selbst ausführen, befolgen Sie unbedingt
die in diesen Abschnitten beschriebenen Schritte.
HilfsmittelTeile und Werkzeuge
Batteriezustand
(S. 551)
• Warmes Wasser•Backsoda•Fett
• Herkömmlicher Schlüssel (für Batterieklemmen-Befesti-
gungsschrauben)
• Destilliertes Wasser
Motorkühlmittel-
stand (S. 549)
• “Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmit-
tel) oder ein gleichermaßen hochwertiges, äthylenglykol-
haltiges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebiger, hybri-
der, organischer Säuren
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmit-
tel) ist eine Mischung aus 50 % Kühlmittel und 50 % destil-
liertem Wasser.
• Trichter (der nur zum Nachfüllen von Kühlmittel verwendet
wird)
Motorölstand
(S. 545)
• “Toyota Genuine Motor Oil” (Original Toyota-Motoröl) oder
gleichwertiges Motoröl
• Lappen oder Papiertuch
• Trichter (der nur zum Nachfüllen von Motoröl verwendet
wird)
Sicherungen
(S. 576)• Sicherung mit derselben Amperezahl wie das Original
Lampen
(S. 581)
• Lampe mit derselben Nummer und Wattzahl wie das Origi-
nal
• Kreuzschlitzschraubendreher
• Schlitzschraubendreher•Schlüssel
Kühler,
Kondensator und
Ladeluftkühler
(falls vorhanden)
(S. 550)

Reifendruck
(S. 567)• Reifendruckmesser• Druckluftkompressor

5407-3. Wartung in Eigenregie
HILUX_OM_OM71271M_(EM)

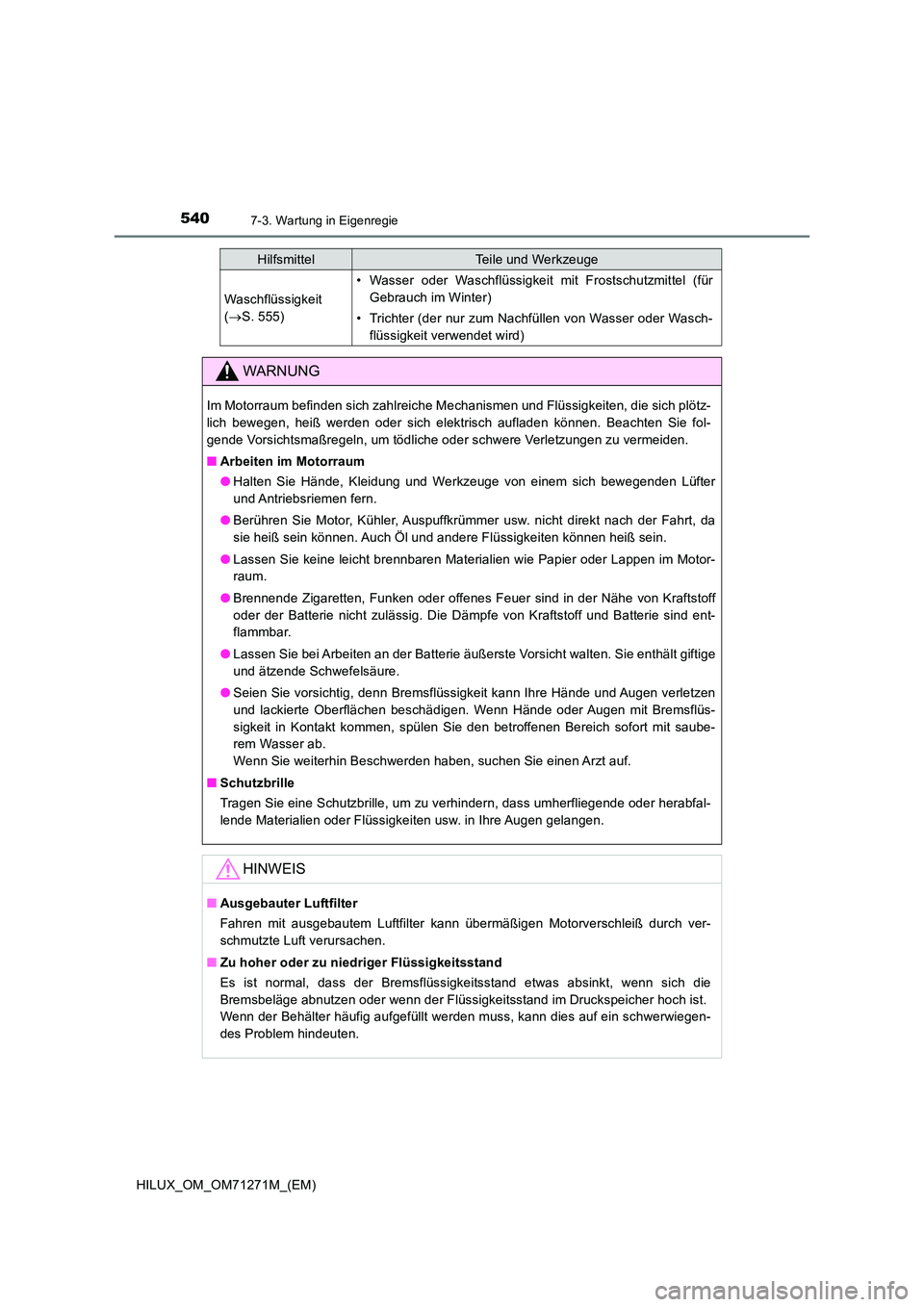

Waschflüssigkeit
( S. 555)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Gebrauch im Winter)
• Trichter (der nur zum Nachfüllen von Wasser oder Wasch-
flüssigkeit verwendet wird)
WARNUNG
Im Motorraum befinden sich zahlreiche Mechanismen und Flüssigkeiten, die sich plötz-
lich bewegen, heiß werden oder sich elektrisch aufladen können. Beachten Sie fol-
gende Vorsichtsmaßregeln, um tödliche oder schwere Verletzungen zu vermeiden.
■ Arbeiten im Motorraum
● Halten Sie Hände, Kleidung und Werkzeuge von einem sich bewegenden Lüfter
und Antriebsriemen fern.
● Berühren Sie Motor, Kühler, Auspuffkrümmer usw. nicht direkt nach der Fahrt, da
sie heiß sein können. Auch Öl und andere Flüssigkeiten können heiß sein.
● Lassen Sie keine leicht brennbaren Materialien wie Papier oder Lappen im Motor-
raum.
● Brennende Zigaretten, Funken oder offenes Feuer sind in der Nähe von Kraftstoff
oder der Batterie nicht zulässig. Die Dämpfe von Kraftstoff und Batterie sind ent-
flammbar.
● Lassen Sie bei Arbeiten an der Batterie äußerste Vorsicht walten. Sie enthält giftige
und ätzende Schwefelsäure.
● Seien Sie vorsichtig, denn Bremsflüssigkeit kann Ihre Hände und Augen verletzen
und lackierte Oberflächen beschädigen. Wenn Hände oder Augen mit Bremsflüs-
sigkeit in Kontakt kommen, spülen Sie den betroffenen Bereich sofort mit saube-
rem Wasser ab.
Wenn Sie weiterhin Beschwerden haben, suchen Sie einen Arzt auf.
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Materialien oder Flüssigkeiten usw. in Ihre Augen gelangen.
HINWEIS
■ Ausgebauter Luftfilter
Fahren mit ausgebautem Luftfilter kann übermäßigen Motorverschleiß durch ver-
schmutzte Luft verursachen.
■ Zu hoher oder zu niedriger Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeitsstand etwas absinkt, wenn sich die
Bremsbeläge abnutzen oder wenn der Flüssigkeitsstand im Druckspeicher hoch ist.
Wenn der Behälter häufig aufgefüllt werden muss, kann dies auf ein schwerwiegen-
des Problem hindeuten.
HilfsmittelTeile und Werkzeuge
