4916-1. Verwenden von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
HILUX_OM_OM71271M_(EM)■
Anordnung der Luftauslässe
Luftauslässe und Gebläsestufe
ändern sich je nach gewähltem
Luftverteilungsmodus.
: Bei einigen Modellen
■Einstellen der Luftstromrichtung und Öffnen/Schließen der Luftaus-
lässe
Mittlere Luftauslässe
Luftstrom nach links, rechts,
oben oder unten lenken.
Luftauslässe schließen.
Seitliche Luftauslässe
Luftstrom nach links, rechts,
oben oder unten lenken.
Luftauslässe schließen.
Luftauslässe
1
2
1
2

4926-1. Verwenden von Klimaanlage und Scheibenheizung
HILUX_OM_OM71271M_(EM)

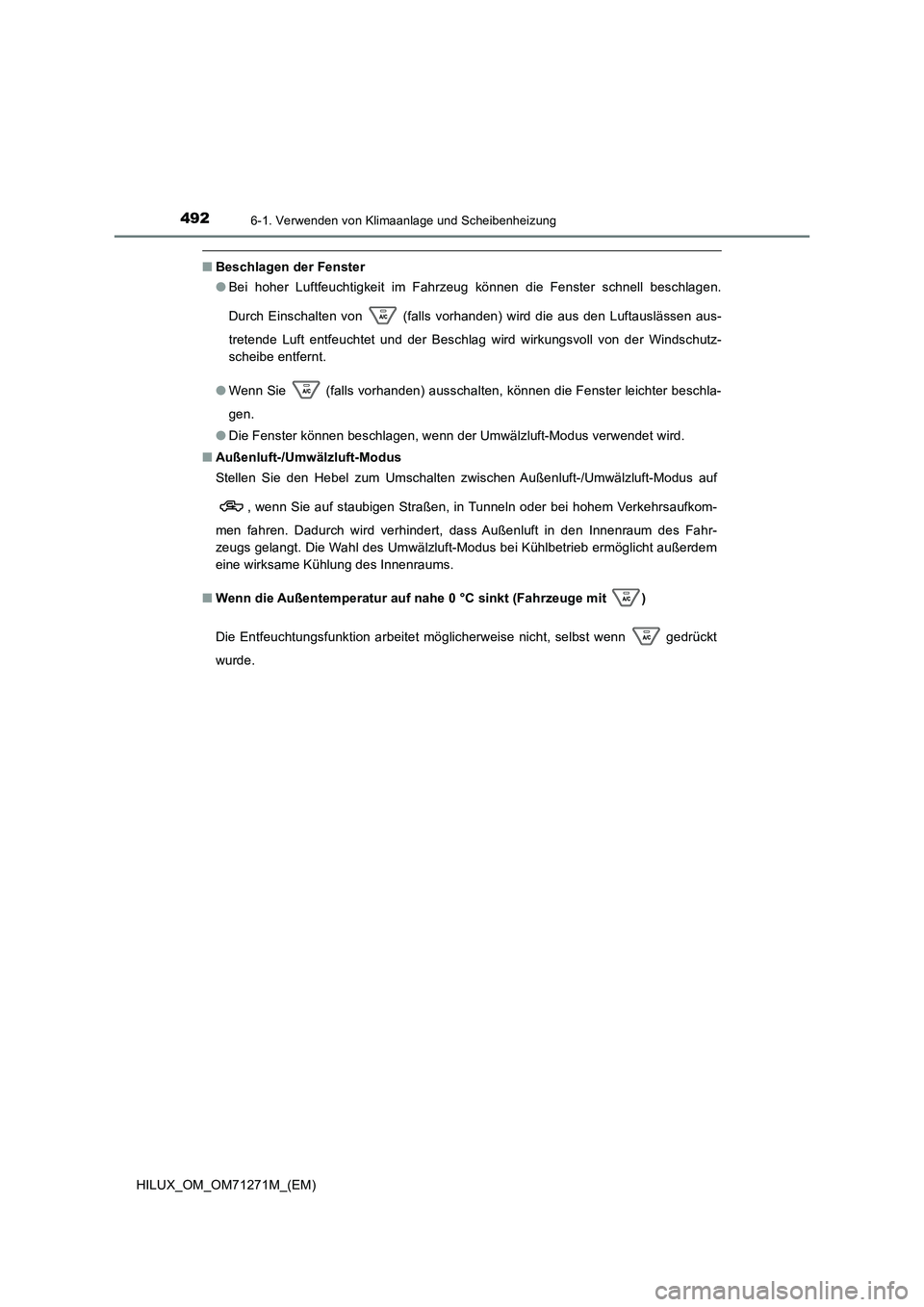

■Beschlagen der Fenster
● Bei hoher Luftfeuchtigkeit im Fahrzeug können die Fenster schnell beschlagen.
Durch Einschalten von (falls vorhanden) wird die aus den Luftauslässen aus-
tretende Luft entfeuchtet und der Beschlag wird wirkungsvoll von der Windschutz-
scheibe entfernt.
● Wenn Sie (falls vorhanden) ausschalten, können die Fenster leichter beschla-
gen.
● Die Fenster können beschlagen, wenn der Umwälzluft-Modus verwendet wird.
■ Außenluft-/Umwälzluft-Modus
Stellen Sie den Hebel zum Umschalten zwischen Außenluft-/Umwälzluft-Modus auf
, wenn Sie auf staubigen Straßen, in Tunneln oder bei hohem Verkehrsaufkom-
men fahren. Dadurch wird verhindert, dass Außenluft in den Innenraum des Fahr-
zeugs gelangt. Die Wahl des Umwälzluft-Modus bei Kühlbetrieb ermöglicht außerdem
eine wirksame Kühlung des Innenraums.
■ Wenn die Außentemperatur auf nahe 0 °C sinkt (Fahrzeuge mit )
Die Entfeuchtungsfunktion arbeitet möglicherweise nicht, selbst wenn gedrückt
wurde.

4936-1. Verwenden von Klimaanlage und Scheibenheizung
6
Innenraumausstattung

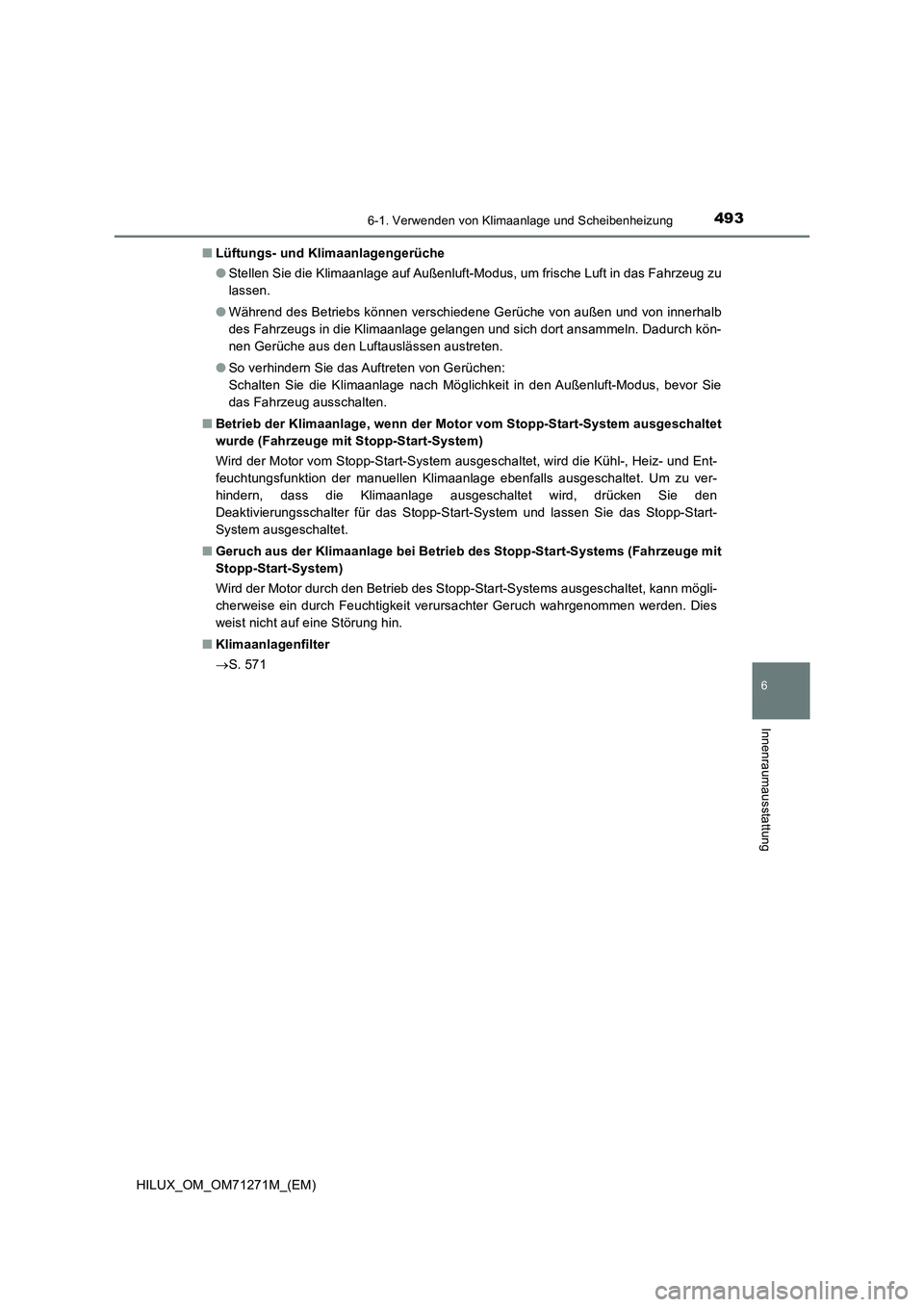

HILUX_OM_OM71271M_(EM)■Lüftungs- und Klimaanlagengerüche
●Stellen Sie die Klimaanlage auf Außenluft-Modus, um frische Luft in das Fahrzeug zu
lassen.
●Während des Betriebs können verschiedene Gerüche von außen und von innerhalb
des Fahrzeugs in die Klimaanlage gelangen und sich dort ansammeln. Dadurch kön-
nen Gerüche aus den Luftauslässen austreten.
●So verhindern Sie das Auftreten von Gerüchen:
Schalten Sie die Klimaanlage nach Möglichkeit in den Außenluft-Modus, bevor Sie
das Fahrzeug ausschalten.
■Betrieb der Klimaanlage, wenn der Motor vom Stopp-Start-System ausgeschaltet
wurde (Fahrzeuge mit Stopp-Start-System)
Wird der Motor vom Stopp-Start-System ausgeschaltet, wird die Kühl-, Heiz- und Ent-
feuchtungsfunktion der manuellen Klimaanlage ebenfalls ausgeschaltet. Um zu ver-
hindern, dass die Klimaanlage ausgeschaltet wird, drücken Sie den
Deaktivierungsschalter für das Stopp-Start-System und lassen Sie das Stopp-Start-
System ausgeschaltet.
■Geruch aus der Klimaanlage bei Betrieb des Stopp-Start-Systems (Fahrzeuge mit
Stopp-Start-System)
Wird der Motor durch den Betrieb des Stopp-Start-Systems ausgeschaltet, kann mögli-
cherweise ein durch Feuchtigkeit verursachter Geruch wahrgenommen werden. Dies
weist nicht auf eine Störung hin.
■Klimaanlagenfilter
S. 571

4946-1. Verwenden von Klimaanlage und Scheibenheizung
HILUX_OM_OM71271M_(EM)

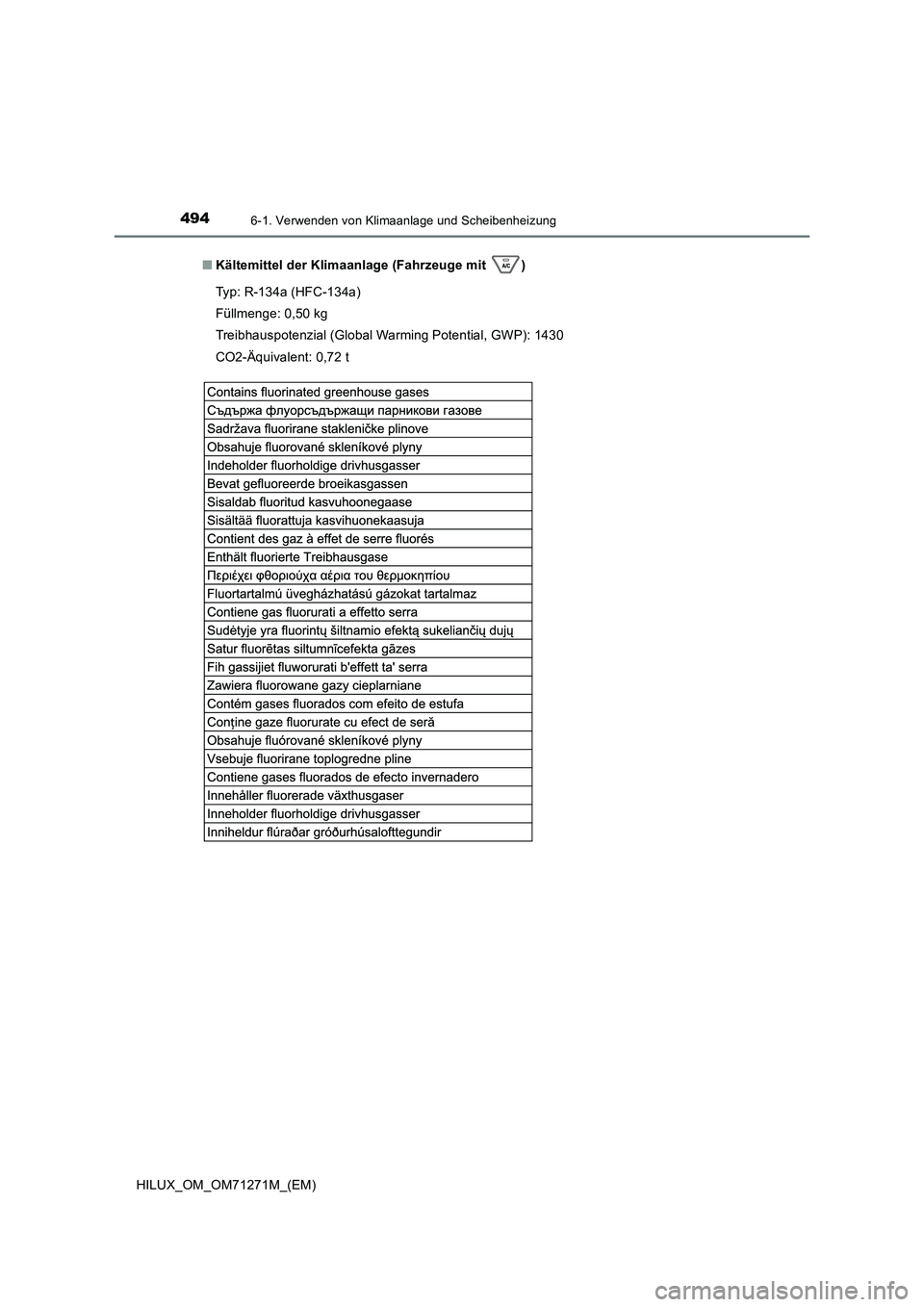

■ Kältemittel der Klimaanlage (Fahrzeuge mit )
Typ: R-134a (HFC-134a)
Füllmenge: 0,50 kg
Treibhauspotenzial (Global Warming Potential, GWP): 1430
CO2-Äquivalent: 0,72 t

4956-1. Verwenden von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
HILUX_OM_OM71271M_(EM)

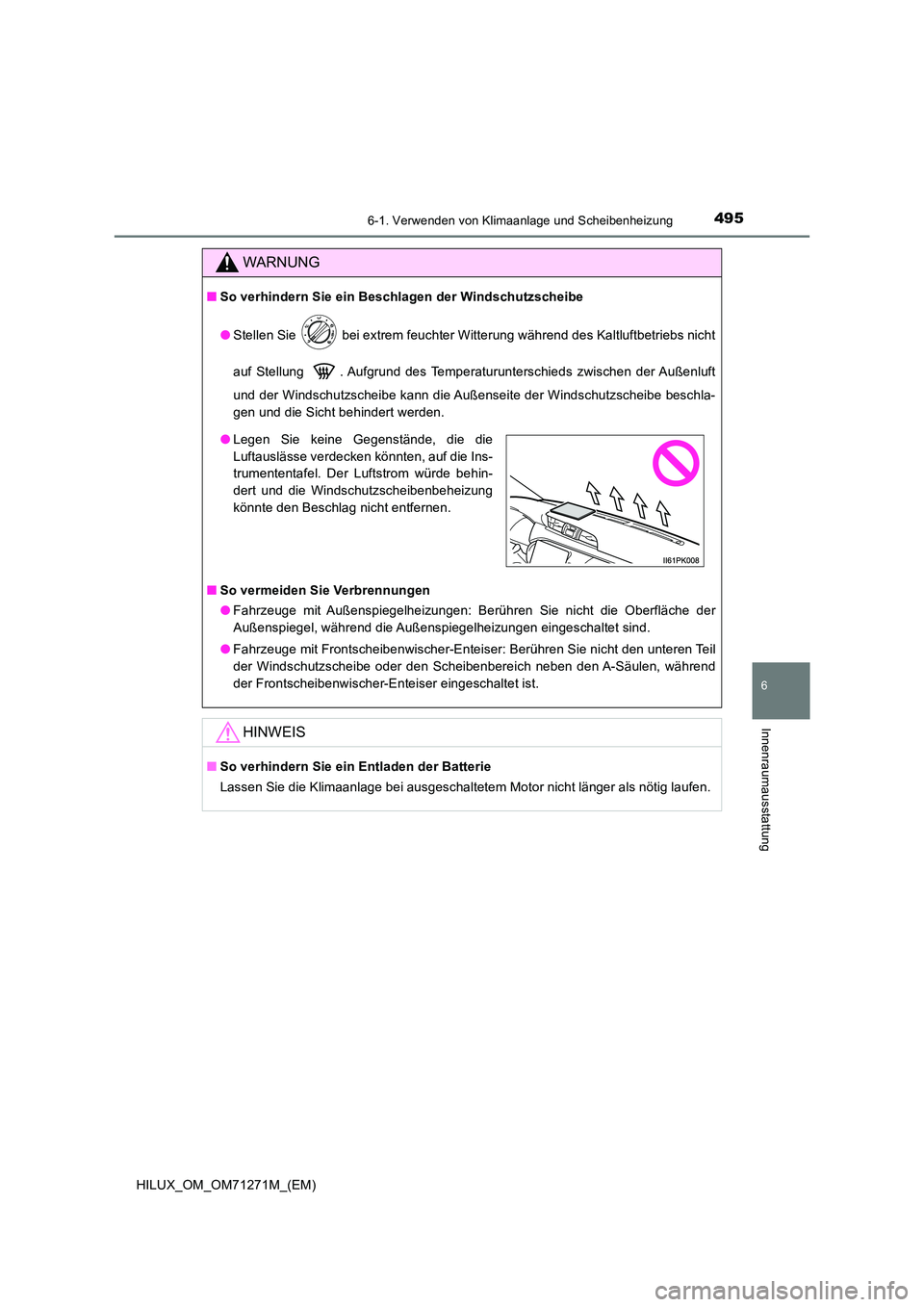

WARNUNG
■So verhindern Sie ein Beschlagen der Windschutzscheibe
● Stellen Sie bei extrem feuchter Witterung während des Kaltluftbetriebs nicht
auf Stellung . Aufgrund des Temperaturunterschieds zwischen der Außenluft
und der Windschutzscheibe kann die Außenseite der Windschutzscheibe beschla-
gen und die Sicht behindert werden.
■ So vermeiden Sie Verbrennungen
● Fahrzeuge mit Außenspiegelheizungen: Berühren Sie nicht die Oberfläche der
Außenspiegel, während die Außenspiegelheizungen eingeschaltet sind.
● Fahrzeuge mit Frontscheibenwischer-Enteiser: Berühren Sie nicht den unteren Teil
der Windschutzscheibe oder den Scheibenbereich neben den A-Säulen, während
der Frontscheibenwischer-Enteiser eingeschaltet ist.
HINWEIS
■ So verhindern Sie ein Entladen der Batterie
Lassen Sie die Klimaanlage bei ausgeschaltetem Motor nicht länger als nötig laufen.
● Legen Sie keine Gegenstände, die die
Luftauslässe verdecken könnten, auf die Ins-
trumententafel. Der Luftstrom würde behin-
dert und die Windschutzscheibenbeheizung
könnte den Beschlag nicht entfernen.

4966-1. Verwenden von Klimaanlage und Scheibenheizung
HILUX_OM_OM71271M_(EM)

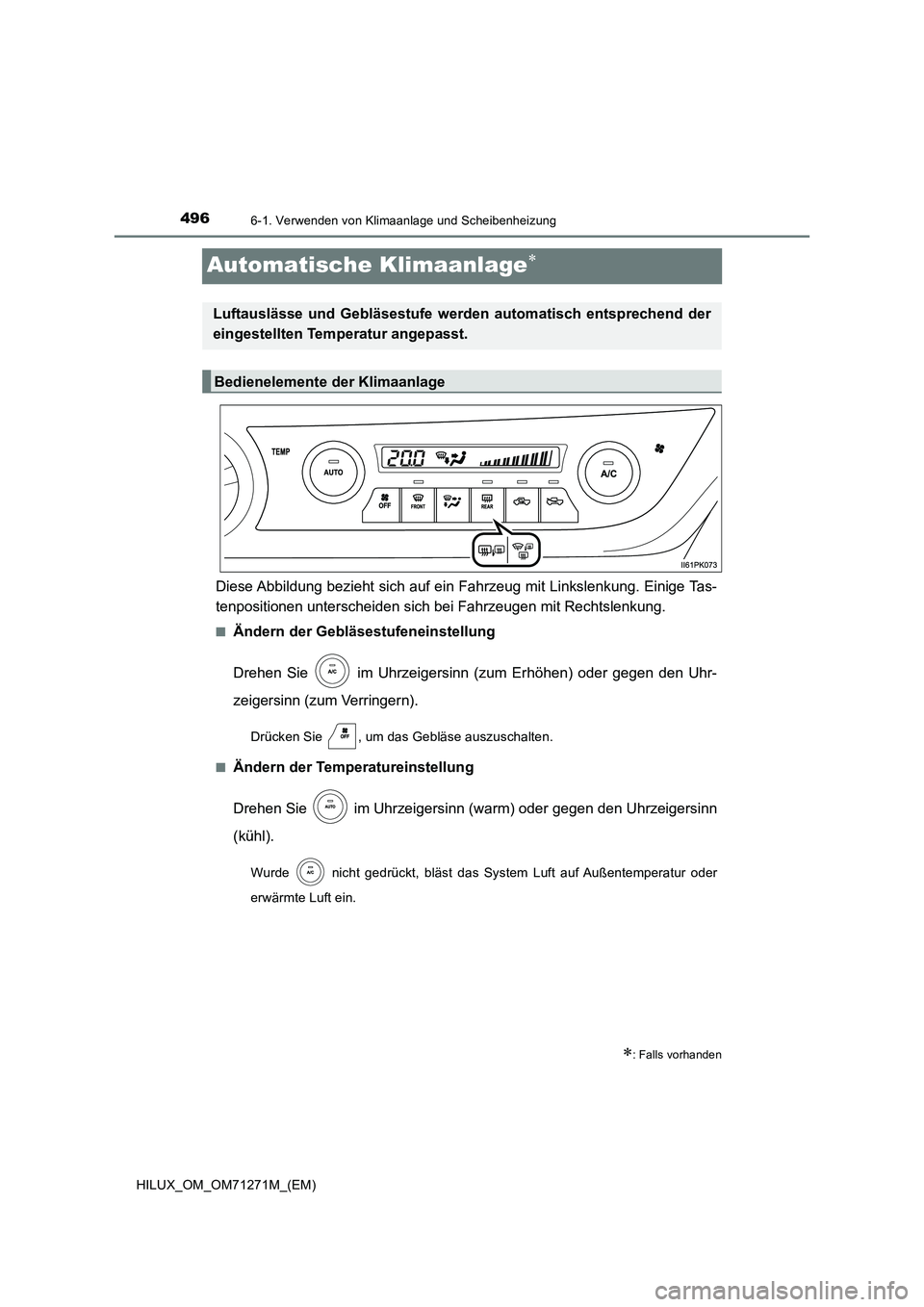

Automatische Klimaanlage
Diese Abbildung bezieht sich auf ein Fahrzeug mit Linkslenkung. Einige Tas-
tenpositionen unterscheiden sich bei Fahrzeugen mit Rechtslenkung.
■Ändern der Gebläsestufeneinstellung
Drehen Sie im Uhrzeigersinn (zum Erhöhen) oder gegen den Uhr-
zeigersinn (zum Verringern).
Drücken Sie , um das Gebläse auszuschalten.
■Ändern der Temperatureinstellung
Drehen Sie im Uhrzeigersinn (warm) oder gegen den Uhrzeigersinn
(kühl).
Wurde nicht gedrückt, bläst das System Luft auf Außentemperatur oder
erwärmte Luft ein.
: Falls vorhanden
Luftauslässe und Gebläsestufe werden automatisch entsprechend der
eingestellten Temperatur angepasst.
Bedienelemente der Klimaanlage

4976-1. Verwenden von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
HILUX_OM_OM71271M_(EM)

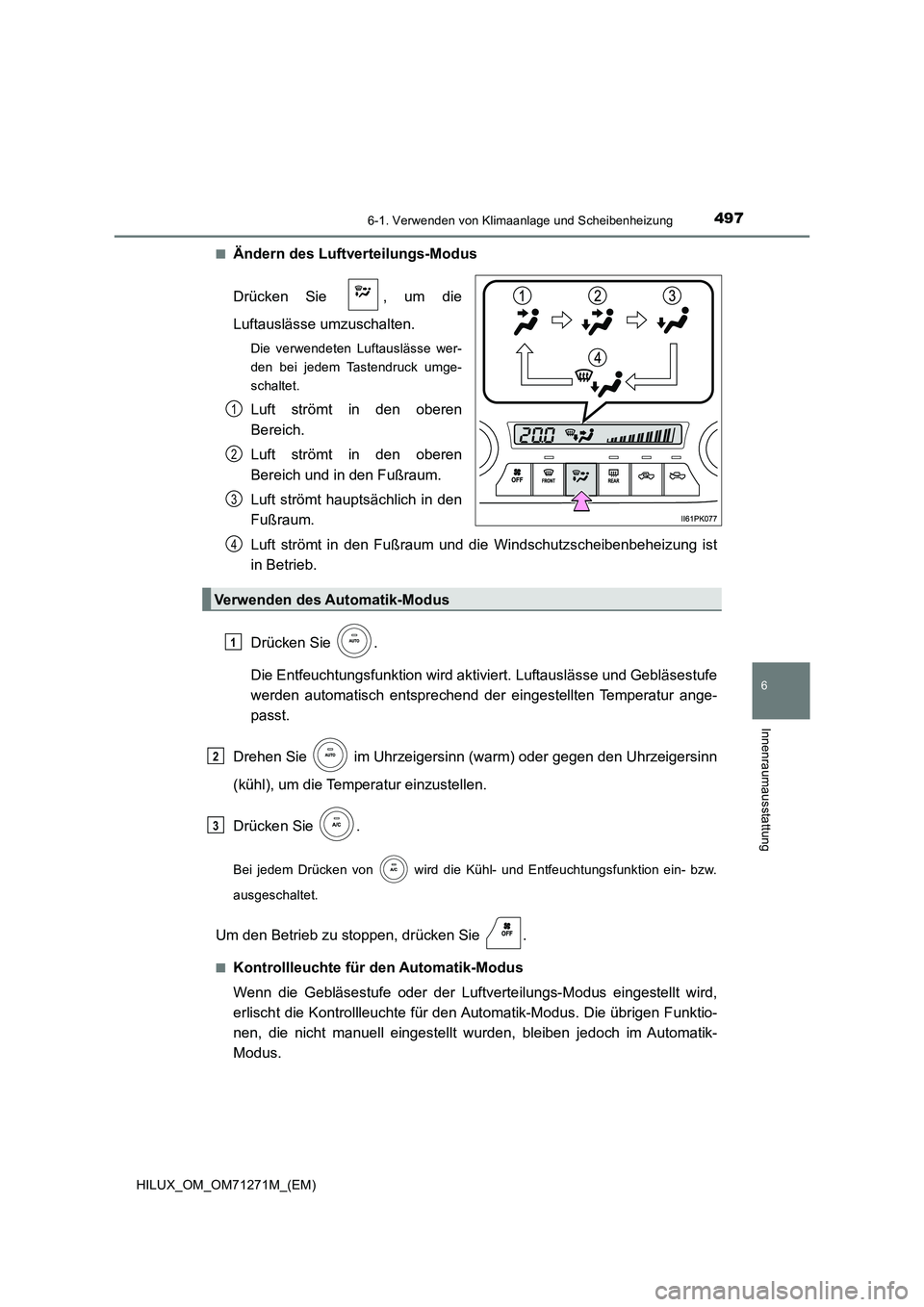

■Ändern des Luftverteilungs-Modus
Drücken Sie , um die
Luftauslässe umzuschalten.
Die verwendeten Luftauslässe wer-
den bei jedem Tastendruck umge-
schaltet.
Luft strömt in den oberen
Bereich.
Luft strömt in den oberen
Bereich und in den Fußraum.
Luft strömt hauptsächlich in den
Fußraum.
Luft strömt in den Fußraum und die Windschutzscheibenbeheizung ist
in Betrieb.
Drücken Sie .
Die Entfeuchtungsfunktion wird aktiviert. Luftauslässe und Gebläsestufe
werden automatisch entsprechend der eingestellten Temperatur ange-
passt.
Drehen Sie im Uhrzeigersinn (warm) oder gegen den Uhrzeigersinn
(kühl), um die Temperatur einzustellen.
Drücken Sie .
Bei jedem Drücken von wird die Kühl- und Entfeuchtungsfunktion ein- bzw.
ausgeschaltet.
Um den Betrieb zu stoppen, drücken Sie .
■Kontrollleuchte für den Automatik-Modus
Wenn die Gebläsestufe oder der Luftverteilungs-Modus eingestellt wird,
erlischt die Kontrollleuchte für den Automatik-Modus. Die übrigen Funktio-
nen, die nicht manuell eingestellt wurden, bleiben jedoch im Automatik-
Modus.
1
2
3
Verwenden des Automatik-Modus
4
1
2
3

4986-1. Verwenden von Klimaanlage und Scheibenheizung
HILUX_OM_OM71271M_(EM)■

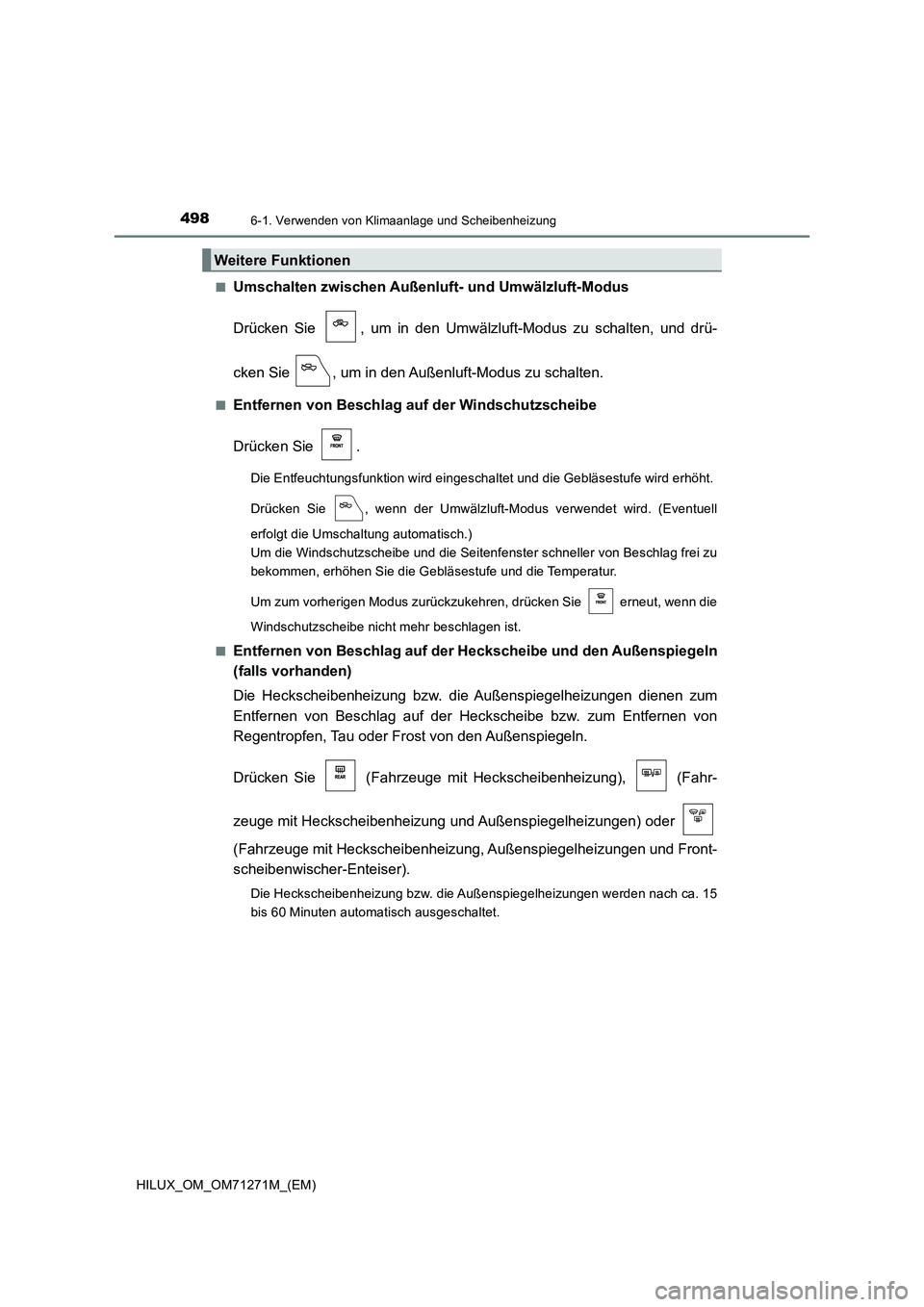

Umschalten zwischen Außenluft- und Umwälzluft-Modus
Drücken Sie , um in den Umwälzluft-Modus zu schalten, und drü-
cken Sie , um in den Außenluft-Modus zu schalten.
■Entfernen von Beschlag auf der Windschutzscheibe
Drücken Sie .
Die Entfeuchtungsfunktion wird eingeschaltet und die Gebläsestufe wird erhöht.
Drücken Sie , wenn der Umwälzluft-Modus verwendet wird. (Eventuell
erfolgt die Umschaltung automatisch.)
Um die Windschutzscheibe und die Seitenfenster schneller von Beschlag frei zu
bekommen, erhöhen Sie die Gebläsestufe und die Temperatur.
Um zum vorherigen Modus zurückzukehren, drücken Sie erneut, wenn die
Windschutzscheibe nicht mehr beschlagen ist.
■
Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
(falls vorhanden)
Die Heckscheibenheizung bzw. die Außenspiegelheizungen dienen zum
Entfernen von Beschlag auf der Heckscheibe bzw. zum Entfernen von
Regentropfen, Tau oder Frost von den Außenspiegeln.
Drücken Sie (Fahrzeuge mit Heckscheibenheizung), (Fahr-
zeuge mit Heckscheibenheizung und Außenspiegelheizungen) oder
(Fahrzeuge mit Heckscheibenheizung, Außenspiegelheizungen und Front-
scheibenwischer-Enteiser).
Die Heckscheibenheizung bzw. die Außenspiegelheizungen werden nach ca. 15
bis 60 Minuten automatisch ausgeschaltet.
Weitere Funktionen

4996-1. Verwenden von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
HILUX_OM_OM71271M_(EM)■

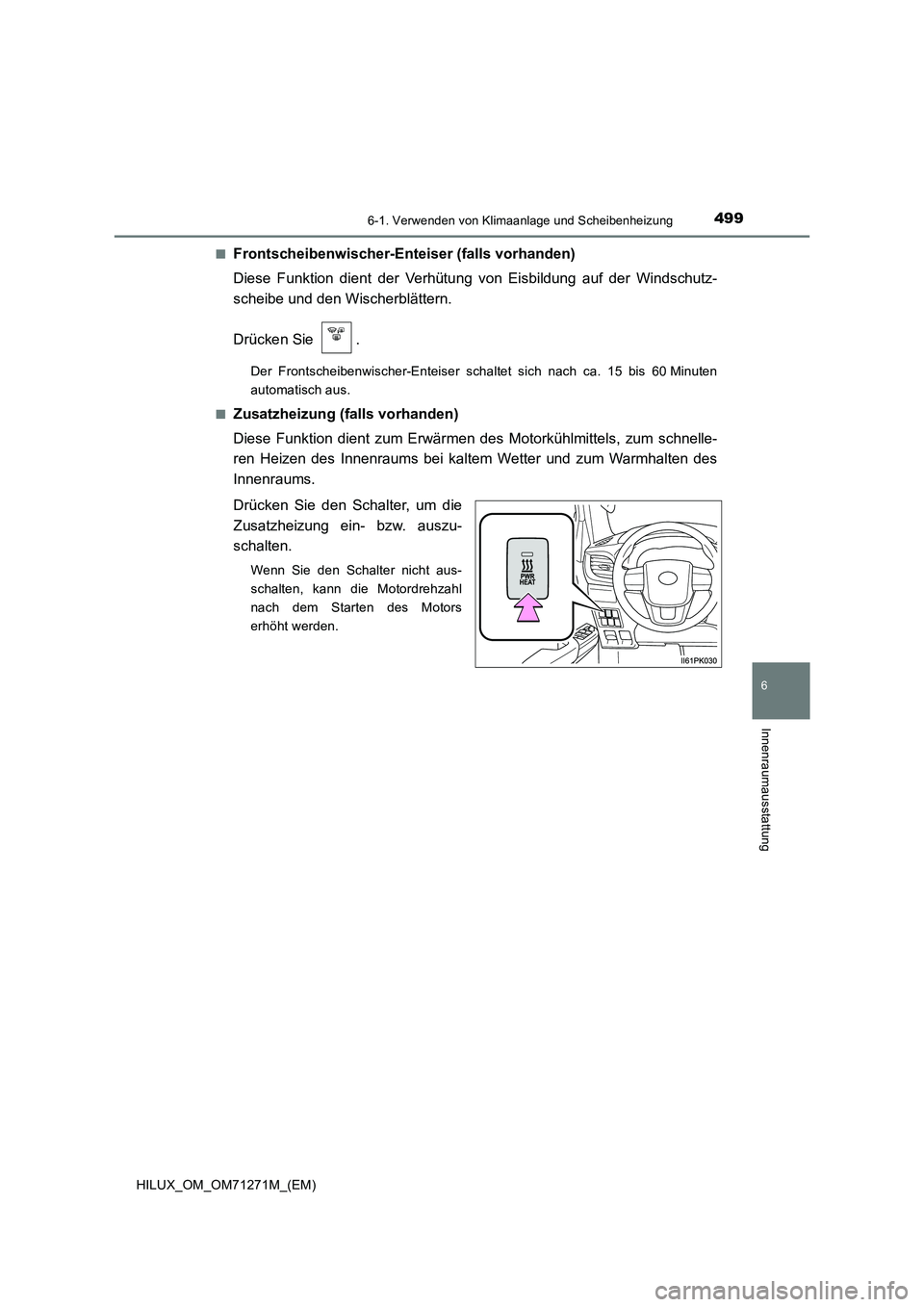

Frontscheibenwischer-Enteiser (falls vorhanden)
Diese Funktion dient der Verhütung von Eisbildung auf der Windschutz-
scheibe und den Wischerblättern.
Drücken Sie .
Der Frontscheibenwischer-Enteiser schaltet sich nach ca. 15 bis 60 Minuten
automatisch aus.
■
Zusatzheizung (falls vorhanden)
Diese Funktion dient zum Erwärmen des Motorkühlmittels, zum schnelle-
ren Heizen des Innenraums bei kaltem Wetter und zum Warmhalten des
Innenraums.
Drücken Sie den Schalter, um die
Zusatzheizung ein- bzw. auszu-
schalten.
Wenn Sie den Schalter nicht aus-
schalten, kann die Motordrehzahl
nach dem Starten des Motors
erhöht werden.

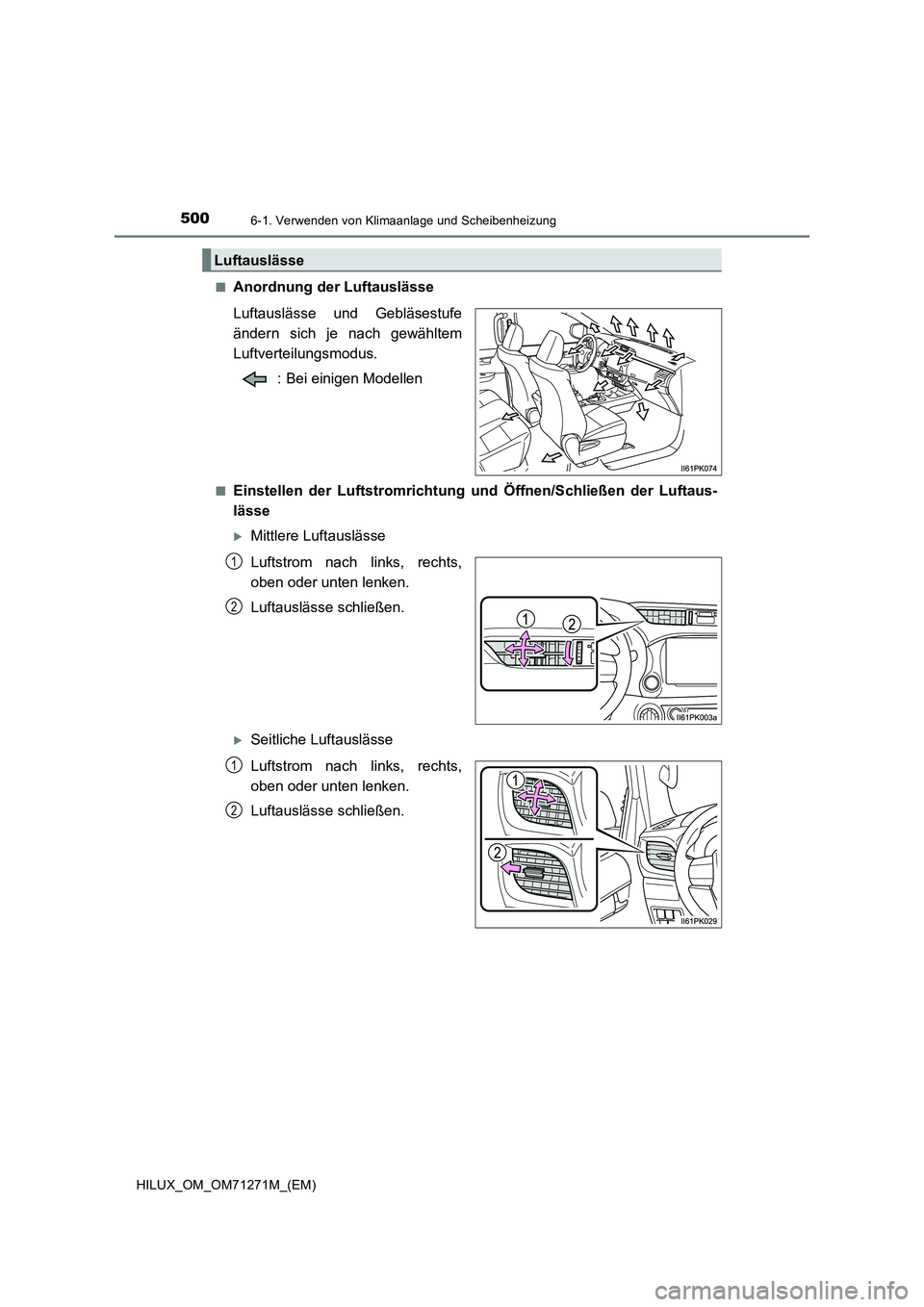

5006-1. Verwenden von Klimaanlage und Scheibenheizung
HILUX_OM_OM71271M_(EM)■
Anordnung der Luftauslässe
Luftauslässe und Gebläsestufe
ändern sich je nach gewähltem
Luftverteilungsmodus.
: Bei einigen Modellen
■Einstellen der Luftstromrichtung und Öffnen/Schließen der Luftaus-
lässe
Mittlere Luftauslässe
Luftstrom nach links, rechts,
oben oder unten lenken.
Luftauslässe schließen.
Seitliche Luftauslässe
Luftstrom nach links, rechts,
oben oder unten lenken.
Luftauslässe schließen.
Luftauslässe
1
2
1
2
