TOYOTA HILUX 2019 Manuel du propriétaire (in French)
Manufacturer: TOYOTA, Model Year: 2019, Model line: HILUX, Model: TOYOTA HILUX 2019Pages: 724, PDF Size: 81.69 MB

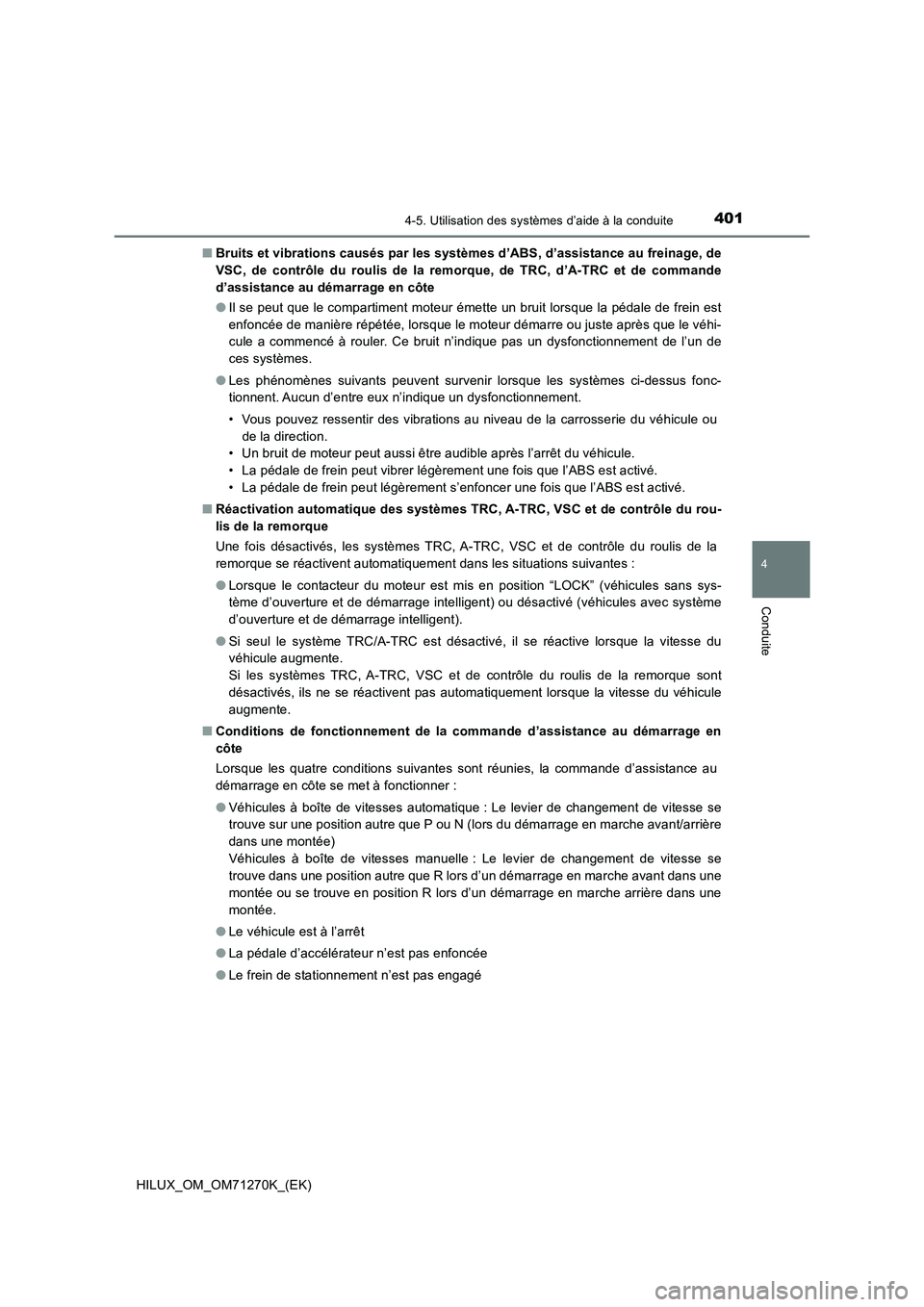

Page 401 of 724

4014-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
HILUX_OM_OM71270K_(EK)■Bruits et vibrations causés par les systèmes d’ABS, d’assistance au freinage, de
VSC, de contrôle du roulis de la remorque, de TRC, d’A-TRC et de commande
d’assistance au démarrage en côte
●Il se peut que le compartiment moteur émette un bruit lorsque la pédale de frein est
enfoncée de manière répétée, lorsque le moteur démarre ou juste après que le véhi-
cule a commencé à rouler. Ce bruit n’indique pas un dysfonctionnement de l’un de
ces systèmes.
●Les phénomènes suivants peuvent survenir lorsque les systèmes ci-dessus fonc-
tionnent. Aucun d’entre eux n’indique un dysfonctionnement.
• Vous pouvez ressentir des vibrations au niveau de la carrosserie du véhicule ou
de la direction.
• Un bruit de moteur peut aussi être audible après l’arrêt du véhicule.
• La pédale de frein peut vibrer légèrement une fois que l’ABS est activé.
• La pédale de frein peut légèrement s’enfoncer une fois que l’ABS est activé.
■Réactivation automatique des systèmes TRC, A-TRC, VSC et de contrôle du rou-
lis de la remorque
Une fois désactivés, les systèmes TRC, A-TRC, VSC et de contrôle du roulis de la
remorque se réactivent automatiquement dans les situations suivantes :
●Lorsque le contacteur du moteur est mis en position “LOCK” (véhicules sans sys-
tème d’ouverture et de démarrage intelligent) ou désactivé (véhicules avec système
d’ouverture et de démarrage intelligent).
●Si seul le système TRC/A-TRC est désactivé, il se réactive lorsque la vitesse du
véhicule augmente.
Si les systèmes TRC, A-TRC, VSC et de contrôle du roulis de la remorque sont
désactivés, ils ne se réactivent pas automatiquement lorsque la vitesse du véhicule
augmente.
■Conditions de fonctionnement de la commande d’assistance au démarrage en
côte
Lorsque les quatre conditions suivantes sont réunies, la commande d’assistance au
démarrage en côte se met à fonctionner :
●Véhicules à boîte de vitesses automatique : Le levier de changement de vitesse se
trouve sur une position autre que P ou N (lors du démarrage en marche avant/arrière
dans une montée)
Véhicules à boîte de vitesses manuelle : Le levier de changement de vitesse se
trouve dans une position autre que R lors d’un démarrage en marche avant dans une
montée ou se trouve en position R lors d’un démarrage en marche arrière dans une
montée.
●Le véhicule est à l’arrêt
●La pédale d’accélérateur n’est pas enfoncée
●Le frein de stationnement n’est pas engagé

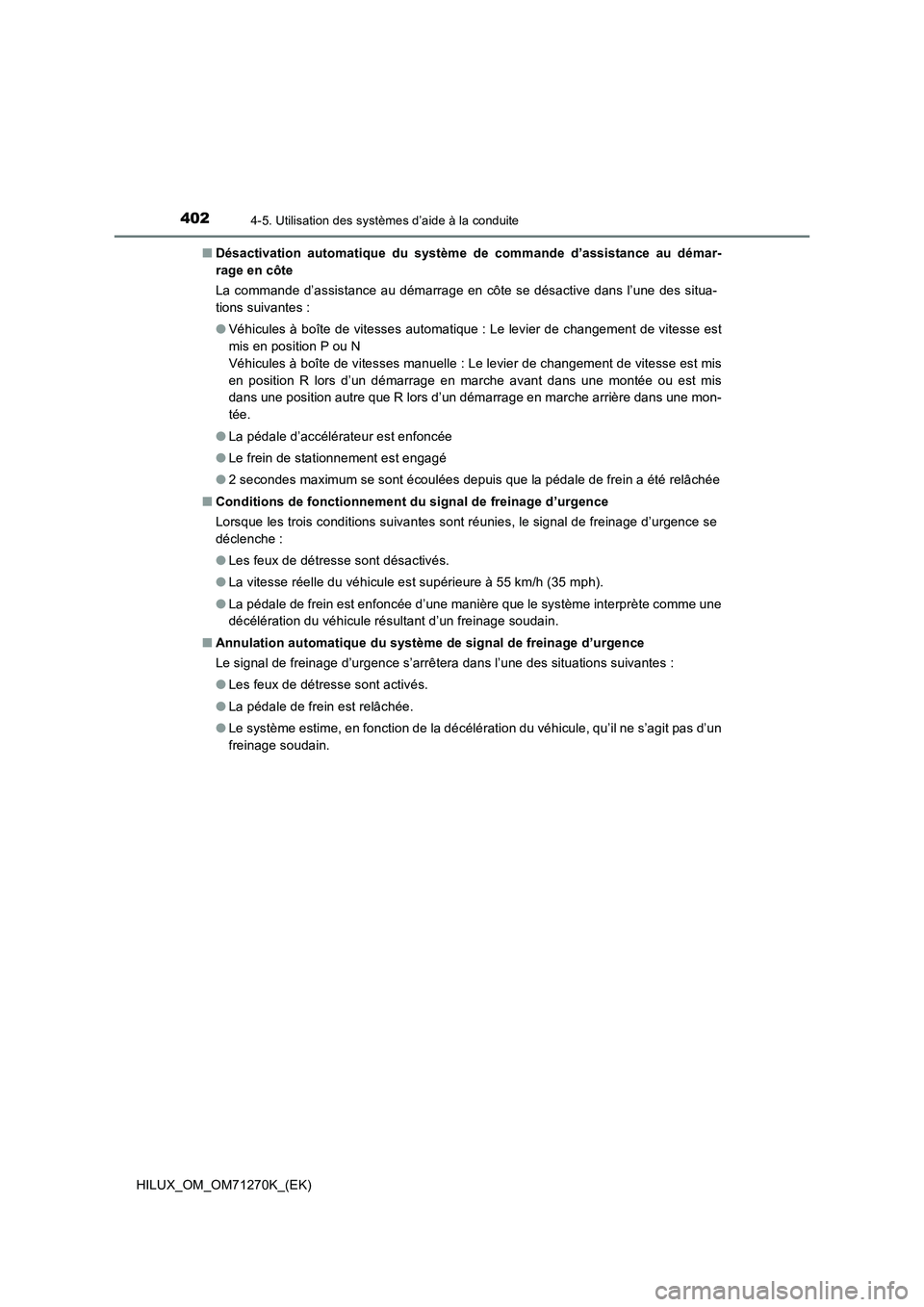

Page 402 of 724

4024-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71270K_(EK)■Désactivation automatique du système de commande d’assistance au démar-
rage en côte
La commande d’assistance au démarrage en côte se désactive dans l’une des situa-
tions suivantes :
●Véhicules à boîte de vitesses automatique : Le levier de changement de vitesse est
mis en position P ou N
Véhicules à boîte de vitesses manuelle : Le levier de changement de vitesse est mis
en position R lors d’un démarrage en marche avant dans une montée ou est mis
dans une position autre que R lors d’un démarrage en marche arrière dans une mon-
tée.
●La pédale d’accélérateur est enfoncée
●Le frein de stationnement est engagé
●2 secondes maximum se sont écoulées depuis que la pédale de frein a été relâchée
■Conditions de fonctionnement du signal de freinage d’urgence
Lorsque les trois conditions suivantes sont réunies, le signal de freinage d’urgence se
déclenche :
●Les feux de détresse sont désactivés.
●La vitesse réelle du véhicule est supérieure à 55 km/h (35 mph).
●La pédale de frein est enfoncée d’une manière que le système interprète comme une
décélération du véhicule résultant d’un freinage soudain.
■Annulation automatique du système de signal de freinage d’urgence
Le signal de freinage d’urgence s’arrêtera dans l’une des situations suivantes :
●Les feux de détresse sont activés.
●La pédale de frein est relâchée.
●Le système estime, en fonction de la décélération du véhicule, qu’il ne s’agit pas d’un
freinage soudain.

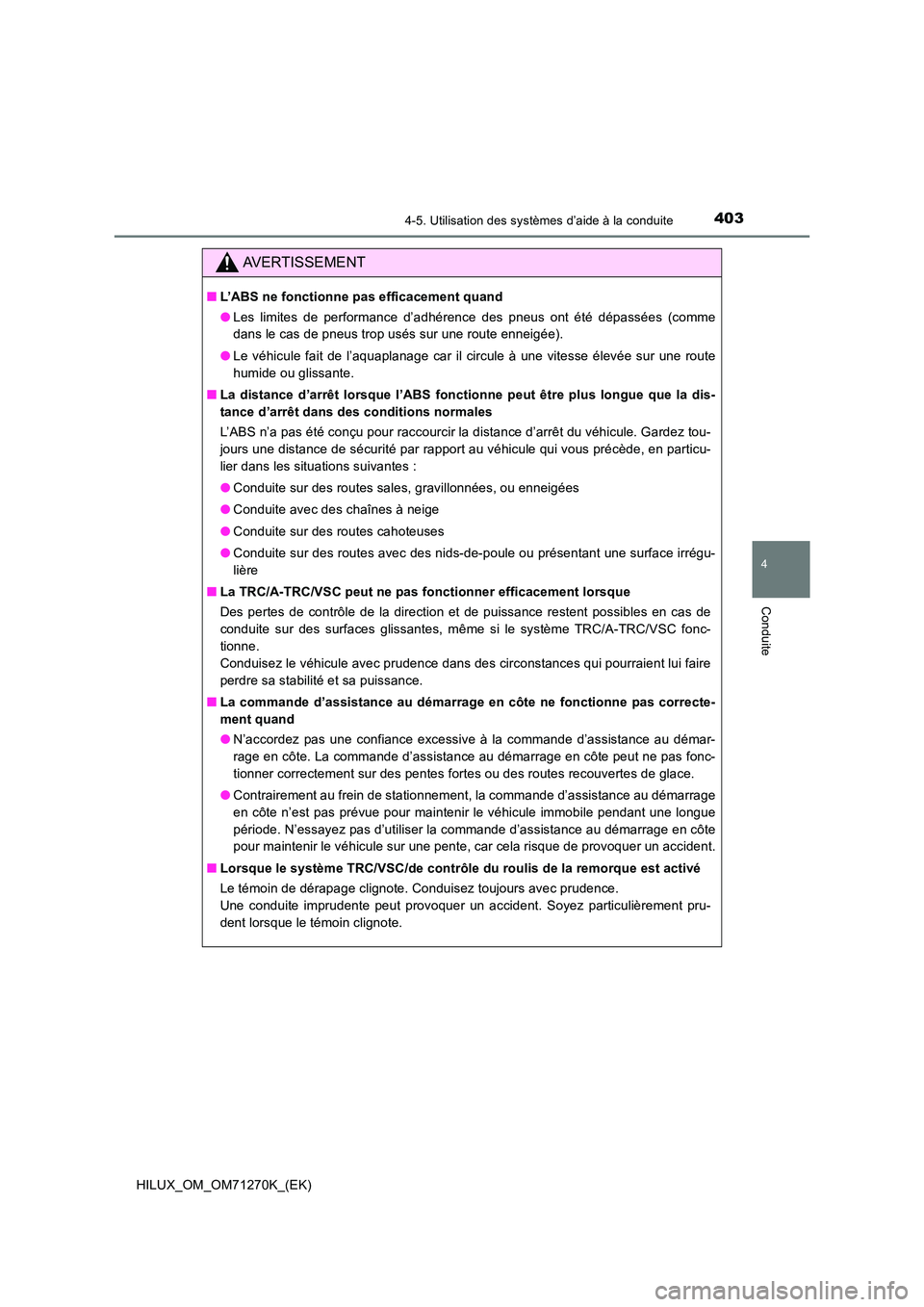

Page 403 of 724

4034-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
HILUX_OM_OM71270K_(EK)
AVERTISSEMENT
■L’ABS ne fonctionne pas efficacement quand
● Les limites de performance d’adhérence des pneus ont été dépassées (comme
dans le cas de pneus trop usés sur une route enneigée).
● Le véhicule fait de l’aquaplanage car il circule à une vitesse élevée sur une route
humide ou glissante.
■ La distance d’arrêt lorsque l’ABS fonctionne peut être plus longue que la dis-
tance d’arrêt dans des conditions normales
L’ABS n’a pas été conçu pour raccourcir la distance d’arrêt du véhicule. Gardez tou-
jours une distance de sécurité par rapport au véhicule qui vous précède, en particu-
lier dans les situations suivantes :
● Conduite sur des routes sales, gravillonnées, ou enneigées
● Conduite avec des chaînes à neige
● Conduite sur des routes cahoteuses
● Conduite sur des routes avec des nids-de-poule ou présentant une surface irrégu-
lière
■ La TRC/A-TRC/VSC peut ne pas fonctionner efficacement lorsque
Des pertes de contrôle de la direction et de puissance restent possibles en cas de
conduite sur des surfaces glissantes, même si le système TRC/A-TRC/VSC fonc-
tionne.
Conduisez le véhicule avec prudence dans des circonstances qui pourraient lui faire
perdre sa stabilité et sa puissance.
■ La commande d’assistance au démarrage en côte ne fonctionne pas correcte-
ment quand
● N’accordez pas une confiance excessive à la commande d’assistance au démar-
rage en côte. La commande d’assistance au démarrage en côte peut ne pas fonc-
tionner correctement sur des pentes fortes ou des routes recouvertes de glace.
● Contrairement au frein de stationnement, la commande d’assistance au démarrage
en côte n’est pas prévue pour maintenir le véhicule immobile pendant une longue
période. N’essayez pas d’utiliser la commande d’assistance au démarrage en côte
pour maintenir le véhicule sur une pente, car cela risque de provoquer un accident.
■ Lorsque le système TRC/VSC/de contrôle du roulis de la remorque est activé
Le témoin de dérapage clignote. Conduisez toujours avec prudence.
Une conduite imprudente peut provoquer un accident. Soyez particulièrement pru-
dent lorsque le témoin clignote.

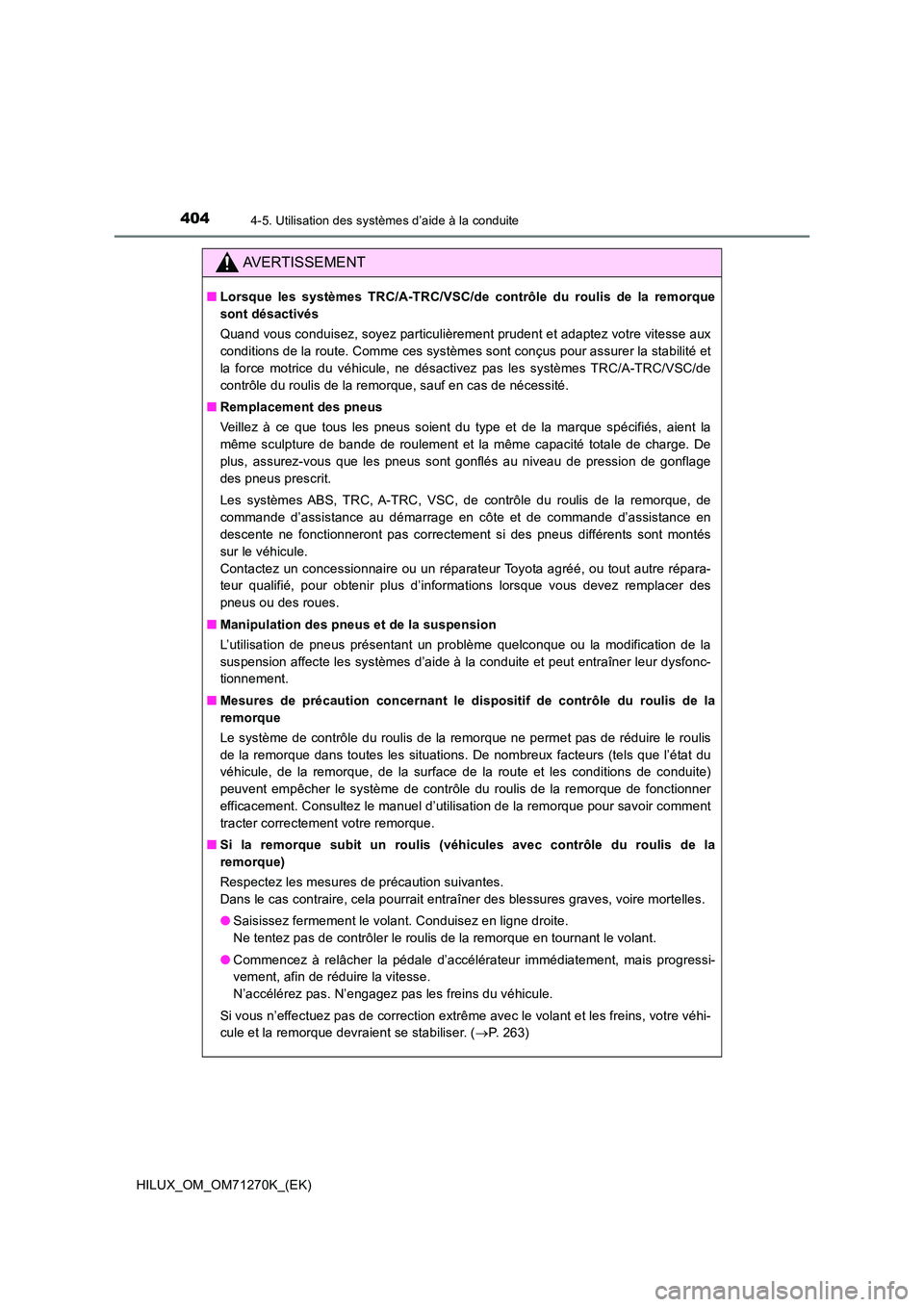

Page 404 of 724

4044-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71270K_(EK)
AVERTISSEMENT
■Lorsque les systèmes TRC/A-TRC/VSC/de contrôle du roulis de la remorque
sont désactivés
Quand vous conduisez, soyez particulièrement prudent et adaptez votre vitesse aux
conditions de la route. Comme ces systèmes sont conçus pour assurer la stabilité et
la force motrice du véhicule, ne désactivez pas les systèmes TRC/A-TRC/VSC/de
contrôle du roulis de la remorque, sauf en cas de nécessité.
■ Remplacement des pneus
Veillez à ce que tous les pneus soient du type et de la marque spécifiés, aient la
même sculpture de bande de roulement et la même capacité totale de charge. De
plus, assurez-vous que les pneus sont gonflés au niveau de pression de gonflage
des pneus prescrit.
Les systèmes ABS, TRC, A-TRC, VSC, de contrôle du roulis de la remorque, de
commande d’assistance au démarrage en côte et de commande d’assistance en
descente ne fonctionneront pas correctement si des pneus différents sont montés
sur le véhicule.
Contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre répara-
teur qualifié, pour obtenir plus d’informations lorsque vous devez remplacer des
pneus ou des roues.
■ Manipulation des pneus et de la suspension
L’utilisation de pneus présentant un problème quelconque ou la modification de la
suspension affecte les systèmes d’aide à la conduite et peut entraîner leur dysfonc-
tionnement.
■ Mesures de précaution concernant le dispositif de contrôle du roulis de la
remorque
Le système de contrôle du roulis de la remorque ne permet pas de réduire le roulis
de la remorque dans toutes les situations. De nombreux facteurs (tels que l’état du
véhicule, de la remorque, de la surface de la route et les conditions de conduite)
peuvent empêcher le système de contrôle du roulis de la remorque de fonctionner
efficacement. Consultez le manuel d’utilisation de la remorque pour savoir comment
tracter correctement votre remorque.
■ Si la remorque subit un roulis (véhicules avec contrôle du roulis de la
remorque)
Respectez les mesures de précaution suivantes.
Dans le cas contraire, cela pourrait entraîner des blessures graves, voire mortelles.
● Saisissez fermement le volant. Conduisez en ligne droite.
Ne tentez pas de contrôler le roulis de la remorque en tournant le volant.
● Commencez à relâcher la pédale d’accélérateur immédiatement, mais progressi-
vement, afin de réduire la vitesse.
N’accélérez pas. N’engagez pas les freins du véhicule.
Si vous n’effectuez pas de correction extrême avec le volant et les freins, votre véhi-
cule et la remorque devraient se stabiliser. ( P. 2 6 3 )

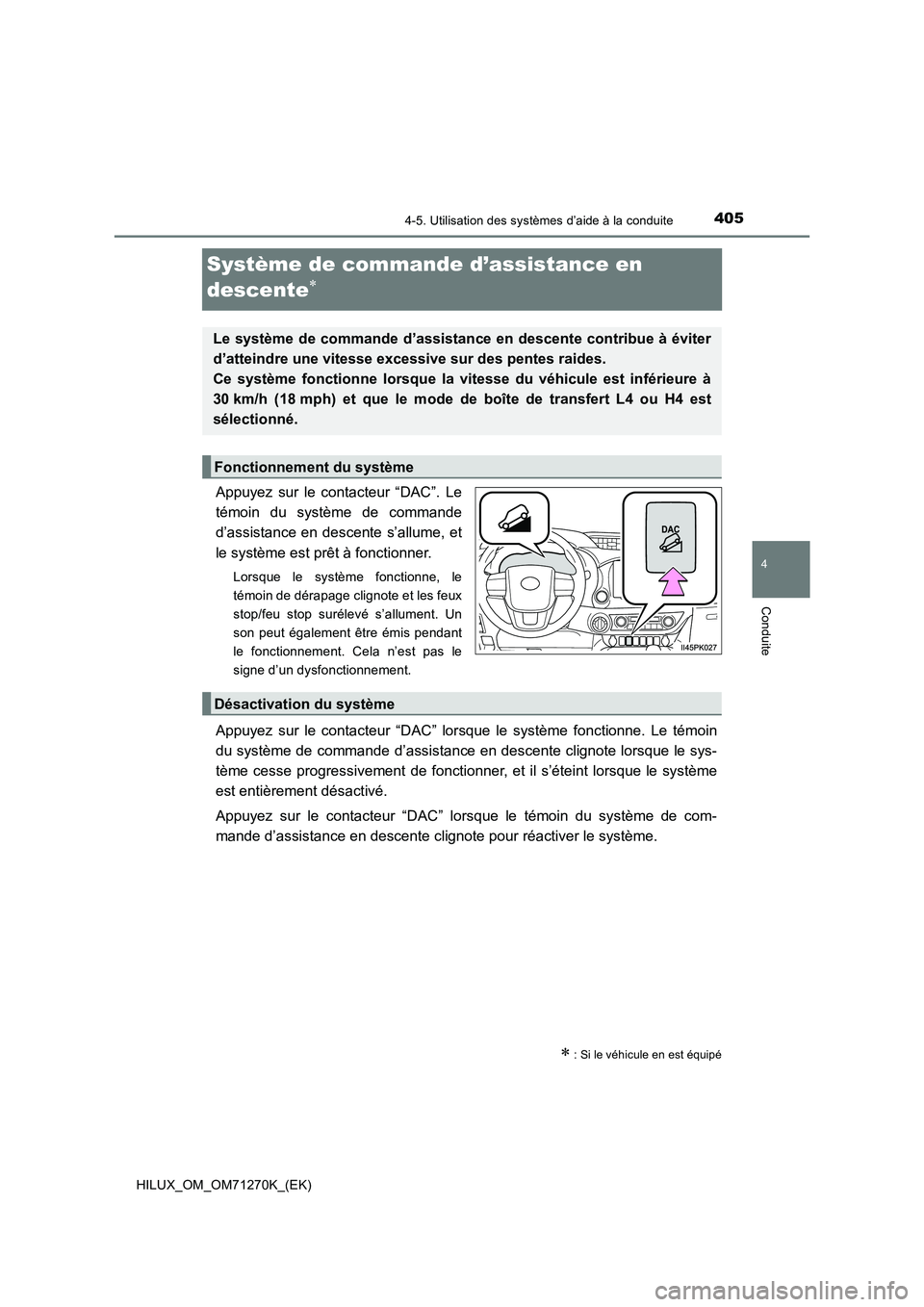

Page 405 of 724

405
4
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
HILUX_OM_OM71270K_(EK)
Système de commande d’assistance en
descente
Appuyez sur le contacteur “DAC”. Le
témoin du système de commande
d’assistance en descente s’allume, et
le système est prêt à fonctionner.
Lorsque le système fonctionne, le
témoin de dérapage clignote et les feux
stop/feu stop surélevé s’allument. Un
son peut également être émis pendant
le fonctionnement. Cela n’est pas le
signe d’un dysfonctionnement.
Appuyez sur le contacteur “DAC” lorsque le système fonctionne. Le témoin
du système de commande d’assistance en descente clignote lorsque le sys-
tème cesse progressivement de fonctionner, et il s’éteint lorsque le système
est entièrement désactivé.
Appuyez sur le contacteur “DAC” lorsque le témoin du système de com-
mande d’assistance en descente clignote pour réactiver le système.
: Si le véhicule en est équipé
Le système de commande d’assistance en descente contribue à éviter
d’atteindre une vitesse excessive sur des pentes raides.
Ce système fonctionne lorsque la vitesse du véhicule est inférieure à
30 km/h (18 mph) et que le mode de boîte de transfert L4 ou H4 est
sélectionné.
Fonctionnement du système
Désactivation du système
Page 406 of 724

4064-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71270K_(EK)
■Conseils d’utilisation (véhicules à boîte de vitesses automatique)
Le système peut fonctionner lorsque le levier de changement de vitesse est dans une
position autre que P ; cependant, pour que le système soit efficace, il est recommandé
de déplacer le levier de changement de vitesse sur une plage de rapports inférieure.
■Le système ne fonctionnera pas si
●Le mode de boîte de transfert H2 est sélectionné.
●Le différentiel arrière est bloqué. (si le véhicule en est équipé)
■Si le témoin du système de commande d’assistance en descente clignote
●Dans les situations suivantes, le témoin clignote et le système ne fonctionne pas :
• Le mode de boîte de transfert L4 ou H4 n’est pas sélectionné.
• Le différentiel arrière est bloqué. (si le véhicule en est équipé)
• Le levier de changement de vitesse est en position P (véhicules à boîte de
vitesses automatique).
• La pédale d’accélérateur ou de frein est enfoncée.
• La vitesse du véhicule est supérieure à 30 km/h (18 mph) environ.
• Le système de freinage surchauffe.
●Dans les situations suivantes, le témoin clignote pour avertir le conducteur, mais le
système fonctionne :
• Le levier de changement de vitesse est en position N (véhicules à boîte de
vitesses automatique)
• La pédale d’embrayage est enfoncée. (véhicules à boîte de vitesses manuelle)
• Le contacteur “DAC” est désactivé alors que le système fonctionne.
Le système cesse progressivement de fonctionner. Le témoin clignote pendant
son fonctionnement, puis s’éteint lorsque le système est entièrement désactivé.
■Lorsque le système de commande d’assistance en descente est utilisé en
continu
Cela peut provoquer la surchauffe de l’actionneur de frein. Dans ce cas, le système de
commande d’assistance en descente cesse de fonctionner, un signal sonore retentit,
le témoin du système de commande d’assistance en descente commence à clignoter,
et le message “TRC désactivé.” s’affiche sur l’écran multifonction. Evitez toute utilisa-
tion du système jusqu’à ce que le témoin du système de commande d’assistance en
descente reste allumé et que le message “TRC désactivé.” disparaisse de l’écran mul-
tifonction. (Le véhicule peut être conduit normalement pendant cette période.)
■Sons et vibrations provoqués par le système de commande d’assistance en des-
cente
●Il se peut que le compartiment moteur émette un bruit lorsque le moteur démarre ou
juste après que le véhicule a commencé à rouler. Ce bruit n’indique pas un dysfonc-
tionnement du système de commande d’assistance en descente.
●Lorsque le système de commande d’assistance en descente fonctionne, les condi-
tions suivantes peuvent se produire. Aucune d’entre elles n’indique un dysfonction-
nement.
• Vous pouvez ressentir des vibrations au niveau de la carrosserie du véhicule ou
de la direction.
• Un bruit de moteur peut être entendu après l’arrêt du véhicule.

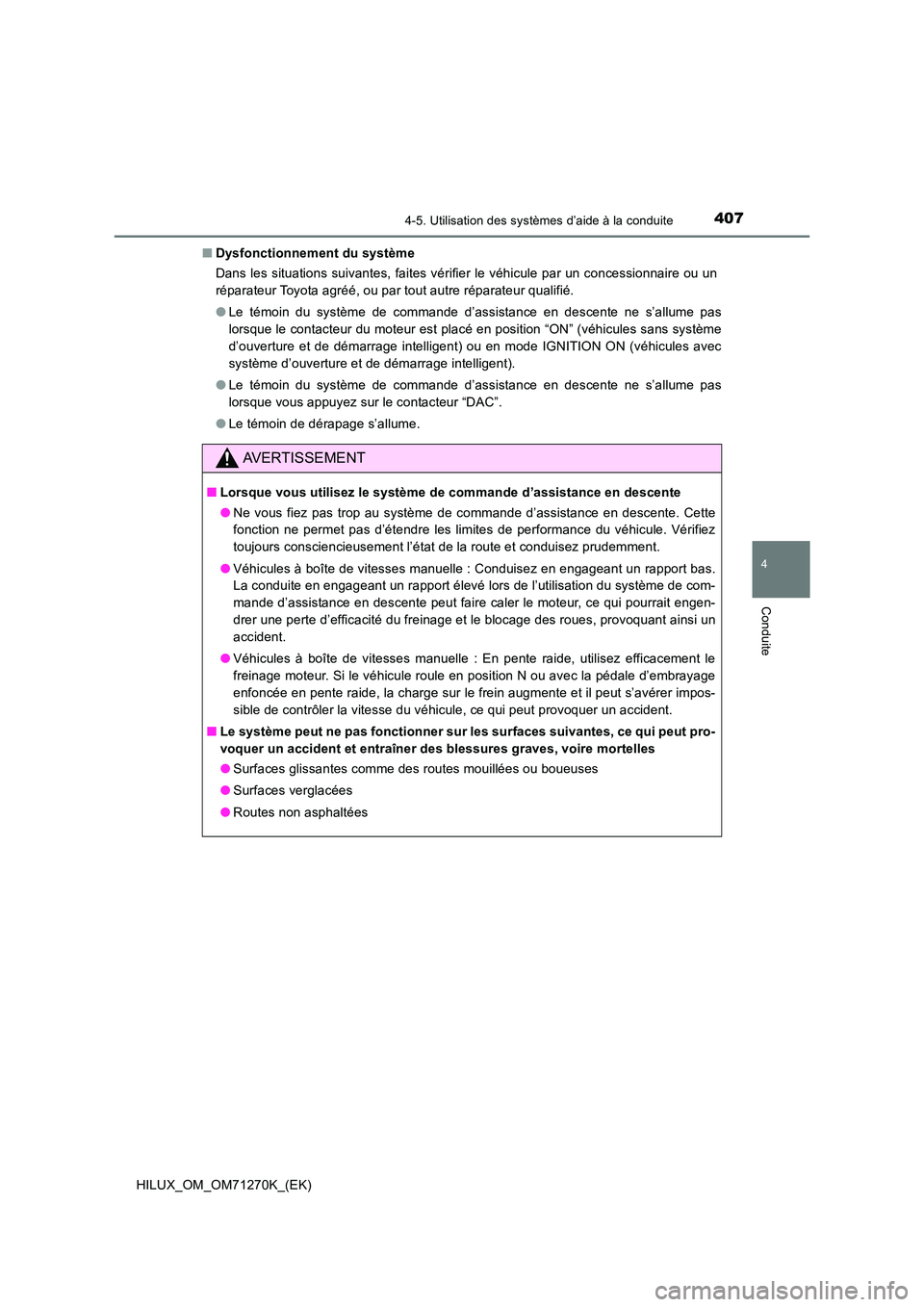

Page 407 of 724

4074-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
HILUX_OM_OM71270K_(EK)
■ Dysfonctionnement du système
Dans les situations suivantes, faites vérifier le véhicule par un concessionnaire ou un
réparateur Toyota agréé, ou par tout autre réparateur qualifié.
● Le témoin du système de commande d’assistance en descente ne s’allume pas
lorsque le contacteur du moteur est placé en position “ON” (véhicules sans système
d’ouverture et de démarrage intelligent) ou en mode IGNITION ON (véhicules avec
système d’ouverture et de démarrage intelligent).
● Le témoin du système de commande d’assistance en descente ne s’allume pas
lorsque vous appuyez sur le contacteur “DAC”.
● Le témoin de dérapage s’allume.
AVERTISSEMENT
■Lorsque vous utilisez le système de commande d’assistance en descente
● Ne vous fiez pas trop au système de commande d’assistance en descente. Cette
fonction ne permet pas d’étendre les limites de performance du véhicule. Vérifiez
toujours consciencieusement l’état de la route et conduisez prudemment.
● Véhicules à boîte de vitesses manuelle : Conduisez en engageant un rapport bas.
La conduite en engageant un rapport élevé lors de l’utilisation du système de com-
mande d’assistance en descente peut faire caler le moteur, ce qui pourrait engen-
drer une perte d’efficacité du freinage et le blocage des roues, provoquant ainsi un
accident.
● Véhicules à boîte de vitesses manuelle : En pente raide, utilisez efficacement le
freinage moteur. Si le véhicule roule en position N ou avec la pédale d’embrayage
enfoncée en pente raide, la charge sur le frein augmente et il peut s’avérer impos-
sible de contrôler la vitesse du véhicule, ce qui peut provoquer un accident.
■ Le système peut ne pas fonctionner sur les surfaces suivantes, ce qui peut pro-
voquer un accident et entraîner des blessures graves, voire mortelles
● Surfaces glissantes comme des routes mouillées ou boueuses
● Surfaces verglacées
● Routes non asphaltées

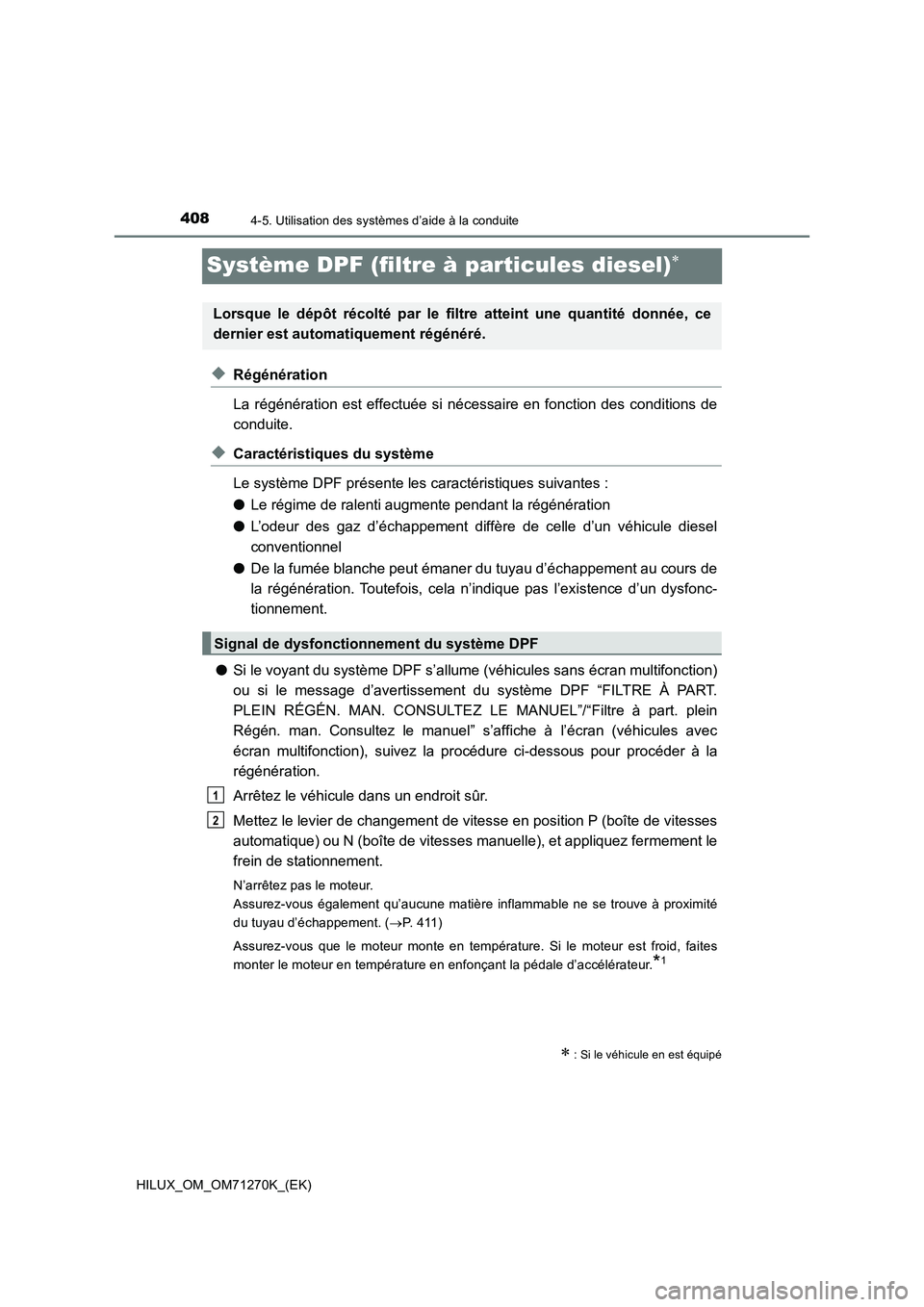

Page 408 of 724

4084-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71270K_(EK)
Système DPF (filtre à particules diesel)
◆Régénération
La régénération est effectuée si nécessaire en fonction des conditions de
conduite.
◆Caractéristiques du système
Le système DPF présente les caractéristiques suivantes :
●Le régime de ralenti augmente pendant la régénération
●L’odeur des gaz d’échappement diffère de celle d’un véhicule diesel
conventionnel
●De la fumée blanche peut émaner du tuyau d’échappement au cours de
la régénération. Toutefois, cela n’indique pas l’existence d’un dysfonc-
tionnement.
●Si le voyant du système DPF s’allume (véhicules sans écran multifonction)
ou si le message d’avertissement du système DPF “FILTRE À PART.
PLEIN RÉGÉN. MAN. CONSULTEZ LE MANUEL”/“Filtre à part. plein
Régén. man. Consultez le manuel” s’affiche à l’écran (véhicules avec
écran multifonction), suivez la procédure ci-dessous pour procéder à la
régénération.
Arrêtez le véhicule dans un endroit sûr.
Mettez le levier de changement de vitesse en position P (boîte de vitesses
automatique) ou N (boîte de vitesses manuelle), et appliquez fermement le
frein de stationnement.
N’arrêtez pas le moteur.
Assurez-vous également qu’aucune matière inflammable ne se trouve à proximité
du tuyau d’échappement. (P. 411)
Assurez-vous que le moteur monte en température. Si le moteur est froid, faites
monter le moteur en température en enfonçant la pédale d’accélérateur.
*1
: Si le véhicule en est équipé
Lorsque le dépôt récolté par le filtre atteint une quantité donnée, ce
dernier est automatiquement régénéré.
Signal de dysfonctionnement du système DPF
1
2

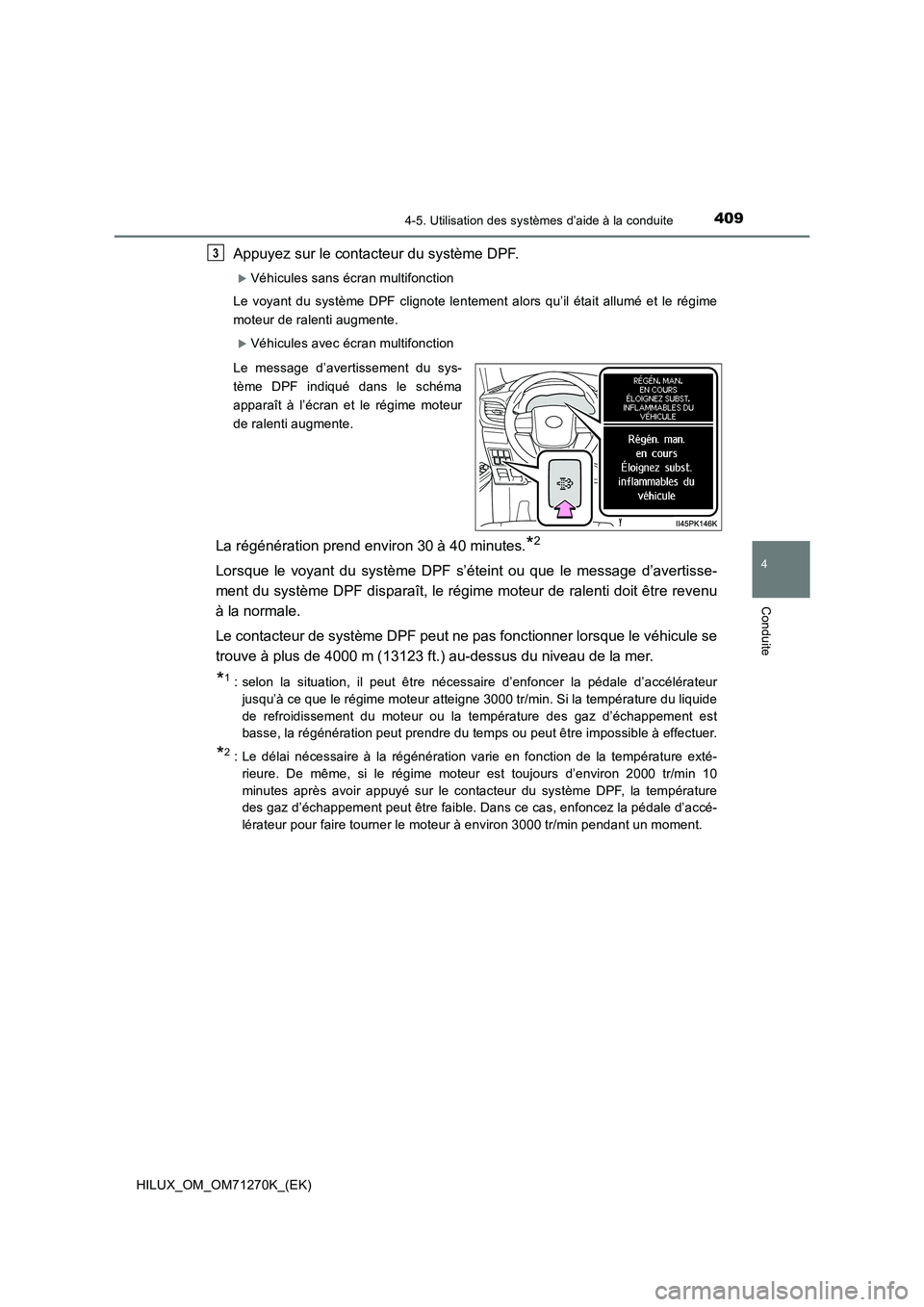

Page 409 of 724

4094-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
HILUX_OM_OM71270K_(EK)
Appuyez sur le contacteur du système DPF.
Véhicules sans écran multifonction
Le voyant du système DPF clignote lentement alors qu’il était allumé et le régime
moteur de ralenti augmente.
Véhicules avec écran multifonction
Le message d’avertissement du sys-
tème DPF indiqué dans le schéma
apparaît à l’écran et le régime moteur
de ralenti augmente.
La régénération prend environ 30 à 40 minutes.*2
Lorsque le voyant du système DPF s’éteint ou que le message d’avertisse-
ment du système DPF disparaît, le régime moteur de ralenti doit être revenu
à la normale.
Le contacteur de système DPF peut ne pas fonctionner lorsque le véhicule se
trouve à plus de 4000 m (13123 ft.) au-dessus du niveau de la mer.
*1 : selon la situation, il peut être nécessaire d’enfoncer la pédale d’accélérateur
jusqu’à ce que le régime moteur atteigne 3000 tr/min. Si la température du liquide
de refroidissement du moteur ou la température des gaz d’échappement est
basse, la régénération peut prendre du temps ou peut être impossible à effectuer.
*2 : Le délai nécessaire à la régénération varie en fonction de la température exté-
rieure. De même, si le régime moteur est toujours d’environ 2000 tr/min 10
minutes après avoir appuyé sur le contacteur du système DPF, la température
des gaz d’échappement peut être faible. Dans ce cas, enfoncez la pédale d’accé-
lérateur pour faire tourner le moteur à environ 3000 tr/min pendant un moment.
3

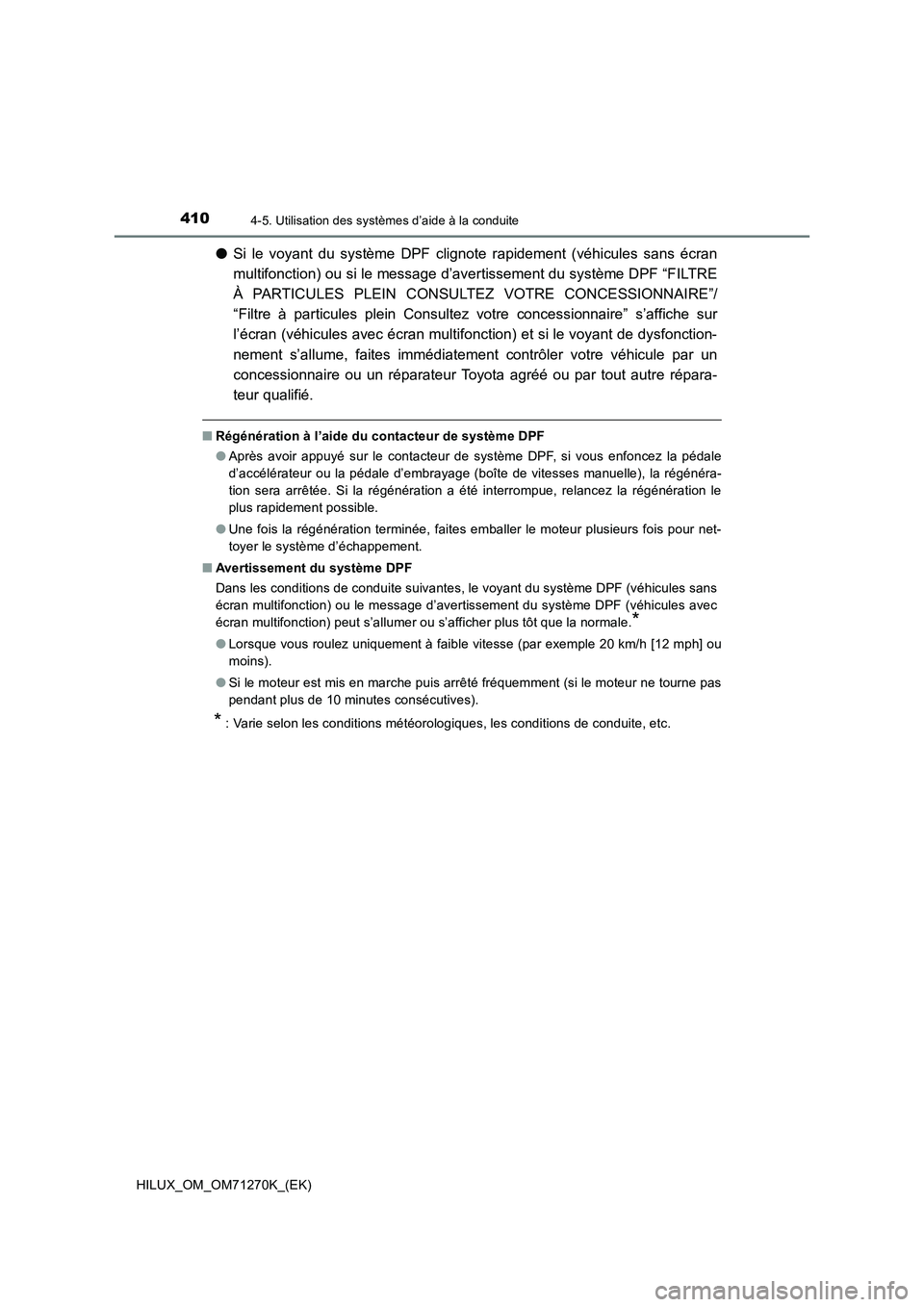

Page 410 of 724

4104-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71270K_(EK)
●Si le voyant du système DPF clignote rapidement (véhicules sans écran
multifonction) ou si le message d’avertissement du système DPF “FILTRE
À PARTICULES PLEIN CONSULTEZ VOTRE CONCESSIONNAIRE”/
“Filtre à particules plein Consultez votre concessionnaire” s’affiche sur
l’écran (véhicules avec écran multifonction) et si le voyant de dysfonction-
nement s’allume, faites immédiatement contrôler votre véhicule par un
concessionnaire ou un réparateur Toyota agréé ou par tout autre répara-
teur qualifié.
■Régénération à l’aide du contacteur de système DPF
●Après avoir appuyé sur le contacteur de système DPF, si vous enfoncez la pédale
d’accélérateur ou la pédale d’embrayage (boîte de vitesses manuelle), la régénéra-
tion sera arrêtée. Si la régénération a été interrompue, relancez la régénération le
plus rapidement possible.
●Une fois la régénération terminée, faites emballer le moteur plusieurs fois pour net-
toyer le système d’échappement.
■Avertissement du système DPF
Dans les conditions de conduite suivantes, le voyant du système DPF (véhicules sans
écran multifonction) ou le message d’avertissement du système DPF (véhicules avec
écran multifonction) peut s’allumer ou s’afficher plus tôt que la normale.
*
●Lorsque vous roulez uniquement à faible vitesse (par exemple 20 km/h [12 mph] ou
moins).
●Si le moteur est mis en marche puis arrêté fréquemment (si le moteur ne tourne pas
pendant plus de 10 minutes consécutives).
* : Varie selon les conditions météorologiques, les conditions de conduite, etc.
