TOYOTA HILUX 2020 Manuale de Empleo (in Spanish)

3914-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
HILUX_OM_OM71283S_(ES)
ADVERTENCIA
●Las líneas blancas (amarillas) presentan irregularidades o hay marcas en relieve o
piedras.
● Las líneas blancas (amarillas) no se ven o resultan difíciles de ver debido a arena,
etc.
● El vehículo se conduce por una carretera mojada por la lluvia, con charcos, etc.
● Las líneas de tráfico son amarillas (que pueden resultar más difíciles de reconocer
que las líneas blancas).
● Las líneas blancas (amarillas) pasan por encima de un bordillo, etc.
● El vehículo se conduce por una carretera de superficie brillante, por ejemplo de
hormigón.
● Si el borde de la carretera no es claro o no está recto.
● El vehículo se conduce por una superficie que brilla a consecuencia de la luz refle-
jada en ella, etc.
● El vehículo se conduce por un lugar donde la iluminación cambia de forma repen-
tina, como a la entrada o la salida de un túnel, etc.
● La luz de los faros de un vehículo que circula en sentido contrario, el sol, etc., inci-
den en la cámara.
● El vehículo se conduce por una pendiente.
● El vehículo se conduce por una carretera que se inclina a izquierda o derecha, o
por una carretera sinuosa.
● El vehículo se conduce por una carretera abrupta o sin asfaltar.
● El carril es excesivamente estrecho o ancho.
● El vehículo está demasiado inclinado debido a que lleva una carga pesada o a que
la presión de inflado de los neumáticos es incorrecta.
● La distancia con respecto al vehículo precedente es demasiado corta.
● El vehículo sube o baja en gran medida durante la conducción debido al estado de
la carretera (carreteras en mal estado o juntas en la carretera).
● Cuando se conduce dentro de un túnel o por la noche con los faros apagados, o
cuando la luz de un faro es tenue porque la lente está sucia o desalineada.
● El vehículo sufre el impacto de viento lateral.
● El vehículo acaba de cambiar de carril o ha cruzado una intersección.
● Se están usando neumáticos que difieren en cuanto a estructura, fabricante,
marca o dibujo de la banda de rodadura.
● Se han colocado neumáticos de invierno, etc.

3924-5. Utilización de los sistemas de asistencia a la conducción
HILUX_OM_OM71283S_(ES)■
Función de advertencia de cambio involuntario de carril
Cuando el sistema determina que
el vehículo podría salirse del carril
o de la trayectoria
*, muestra una
advertencia en la pantalla de infor-
mación múltiple y hace sonar el
avisador acústico de advertencia
para advertir al conductor.
Cuando el avisador acústico de
advertencia suene, compruebe la
zona circundante y maniobre el
volante con cuidado para volver a
situar el vehículo en el centro del
carril.
*: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o
un bordillo
Funciones incluidas en el sistema LDA

3934-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
HILUX_OM_OM71283S_(ES)■
Función de asistencia a la guiñada
Cuando el sistema determina que el vehículo podría salirse del carril o
desviarse de su trayectoria
*, proporciona la asistencia necesaria apli-
cando una fuerza de frenado durante un breve periodo de tiempo para
mantener el vehículo en su carril.
*: Límite entre el asfalto y el lateral de
la carretera, por ejemplo hierba, tie-
rra o un bordillo
■
Función de advertencia de vaivén del vehículo
Cuando el vehículo se balancea
dentro de un carril, el avisador
acústico de advertencia suena y se
muestra un mensaje en la pantalla
de información múltiple para avisar
al conductor.

3944-5. Utilización de los sistemas de asistencia a la conducción
HILUX_OM_OM71283S_(ES)
Para activar el sistema LDA, pulse el
interruptor LDA.
El indicador LDA se enciende y apa-
rece un mensaje en la pantalla de infor-
mación múltiple.
Para desactivar el sistema LDA, pulse
de nuevo el interruptor LDA.
Cuando el sistema LDA está activado o
desactivado, la próxima vez que se
arranque el motor el sistema LDA
seguirá en el estado en que se encon-
traba anteriormente.
Indicador LDA
La iluminación del indicador
informa al conductor del estado de
funcionamiento del sistema.
Iluminado en blanco:
El sistema LDA está en funciona-
miento.
Iluminado en verde:
La función de asistencia a la gui-
ñada está en funcionamiento.
Parpadea en amarillo: La función de advertencia de cambio involuntario
de carril está en funcionamiento.
Iluminado en amarillo: Averiado o se ha suspendido de forma temporal.
Pantalla de funcionamiento de la función de asistencia a la guiñada
Se muestra cuando la pantalla de información múltiple se cambia a la pan-
talla de información del sistema de ayuda a la conducción.
Indica que la función de asistencia a la guiñada está en funcionamiento.
Activación del sistema LDA
Indicaciones en la pantalla de información múltiple
1
2

3954-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
HILUX_OM_OM71283S_(ES)
Visualización de la función de advertencia de cambio involuntario de carril
Se muestra cuando la pantalla de información múltiple se cambia a la pan-
talla de información del sistema de ayuda a la conducción.
*: Límite entre el asfalto y el lateral de la carretera, por ejemplo hierba, tierra o un bor-
dillo
3
El interior de las líneas mostradas
es blancoEl interior de las líneas mostradas
es negro
Indica que el sistema reconoce las
líneas blancas (amarillas) o una tra-
yectoria
*. Cuando el vehículo se des-
vía del carril, la línea blanca mostrada
en el lado del que se desvía el vehí-
culo parpadea en amarillo.Indica que el sistema no puede
reconocer las líneas blancas (amari-
llas) o una trayectoria*, o que se ha
cancelado temporalmente.

3964-5. Utilización de los sistemas de asistencia a la conducción
HILUX_OM_OM71283S_(ES)
■Condiciones de funcionamiento de cada función
●Función de advertencia de cambio involuntario de carril
Esta función se acciona cuando se cumplen todas las condiciones siguientes.
• El sistema LDA está activado.
• La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o más.
• El sistema reconoce las líneas de carril blancas (amarillas) o una trayectoria
*.
(Cuando solo reconoce una línea blanca [amarilla] o una trayectoria
* de un
lado, el sistema solo se activará para ese lado específico).
• El ancho del carril es de aproximadamente 3 m (9,8 pies) o más.
• La palanca de los intermitentes no se ha accionado.
• El vehículo no se conduce por una curva pronunciada.
• No se ha detectado ninguna avería en el sistema. (P. 398)
*: Límite entre el asfalto y el lateral de la carretera, por ejemplo hierba, tierra o un
bordillo
●Función de asistencia a la guiñada
Esta función se activa cuando se cumplen todas las condiciones siguientes, ade-
más de las condiciones de funcionamiento para la función de advertencia de cam-
bio involuntario de carril.
• El ajuste de “Ctrl guiñada” en de la pantalla de información múltiple está
definido en “Act.” (P. 147)
• El vehículo no se ha acelerado ni desacelerado en una cantidad fija determi-
nada o más.
• El volante no se ha accionado con la fuerza adecuada para cambiar de carril.
• Los sistemas ABS, VSC, TRC/A-TRC y PCS no están en funcionamiento.
• El TRC/A-TRC o el VSC no están desactivados.
●Función de advertencia de vaivén del vehículo
Esta función se acciona cuando se cumplen todas las condiciones siguientes.
• El ajuste de “Advertencia de vaivén” en de la pantalla de información
múltiple está definido en “Act.” (P. 147)
• La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o más.
• El ancho del carril es de aproximadamente 3 m (9,8 pies) o más.
• No se ha detectado ninguna avería en el sistema. (P. 398)

3974-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
HILUX_OM_OM71283S_(ES)■Cancelación temporal de las funciones
Cuando las condiciones de funcionamiento dejan de cumplirse, alguna función puede
cancelarse de forma temporal. No obstante, cuando se vuelven a cumplir las condicio-
nes oportunas, el funcionamiento de la función se restablece automáticamente.
(P. 3 9 6 )
■Función de asistencia a la guiñada
●Dependiendo de la velocidad del vehículo, la situación de cambio de carril, el estado
de la carretera, etc., es posible que el conductor no sepa si la función está activada o
no, o la función podría no activarse.
●La asistencia a la guiñada de la función se ha cancelado porque el conductor ha
accionado el volante.
●No intente comprobar el funcionamiento de la función de asistencia a la guiñada.
●Es posible que se oiga un ruido en el compartimiento del motor al pisar el pedal del
freno, cuando la función de asistencia a la guiñada está en funcionamiento. Este
sonido no indica que se haya producido una avería en el sistema LDA.
■Función de advertencia de cambio involuntario de carril
●El avisador acústico de advertencia puede resultar difícil de oír debido a los ruidos
del exterior, la reproducción de sonido, etc.
●Si el límite de la trayectoria
* no está claro o recto, la función de advertencia de cam-
bio involuntario de carril podría no funcionar.
●No intente comprobar el funcionamiento de la función de advertencia de cambio
involuntario de carril.
*: Límite entre el asfalto y el lateral de la carretera, por ejemplo hierba, tierra o un
bordillo
■Función de advertencia de vaivén del vehículo
Dependiendo del estado del vehículo y de la carretera, la advertencia podría no acti-
varse. Cuando el sistema determina que el vehículo
se está balanceando y la función de adverten-
cia de vaivén del vehículo está activa, suena
un avisador acústico y se muestran simultá-
neamente en la pantalla de información múlti-
ple tanto un mensaje de advertencia que insta
al conductor a descansar como el símbolo
mostrado en la ilustración.

3984-5. Utilización de los sistemas de asistencia a la conducción
HILUX_OM_OM71283S_(ES)■Mensaje de advertencia
Si el mensaje de advertencia siguiente se muestra en la pantalla de información múlti-
ple y el indicador LDA se ilumina en color amarillo, siga el procedimiento de localiza-
ción y resolución de problemas oportuno. Además, si se muestra algún mensaje de
advertencia distinto, siga las instrucciones indicadas en la pantalla.
●“Funcionamiento incorrecto de LDA. Visite su concesionario.”
El sistema podría no estar funcionando correctamente. Lleve el vehículo a un distri-
buidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de repara-
ciones cualificado, para que lo inspeccionen.
●“LDA no disponible”
• El sistema se ha cancelado temporalmente debido a una avería en un sensor dis-
tinto a la cámara frontal. Desactive el sistema LDA, espere un breve periodo de
tiempo y, a continuación, vuelva a activar el sistema LDA.
• El sistema no está disponible temporalmente ya que el vehículo se desvía del
carril o de su trayectoria de manera repetida
* en un breve periodo de tiempo.
Coloque el interruptor del motor en la posición “LOCK” (vehículos sin sistema
inteligente de entrada y arranque) o desactívelo (vehículos con sistema inteli-
gente de entrada y arranque) y, a continuación, colóquelo en la posición “ON”
(vehículos sin sistema inteligente de entrada y arranque) o de nuevo en el modo
IGNITION ON (vehículos con sistema inteligente de entrada y arranque).
*: Límite entre el asfalto y el lateral de la carretera, por ejemplo hierba, tierra o un bor-
dillo
●“LDA no disponible a la velocidad actual.”
La función no se puede utilizar porque la velocidad del vehículo supera el intervalo
de funcionamiento del sistema LDA. Conduzca más despacio.
■Personalización
Los ajustes de las funciones se pueden cambiar. (Funciones personalizables:
P. 764)

399
4
4-5. Utilización de los sistemas de asistencia a la conducción
Conducción
HILUX_OM_OM71283S_(ES)
RSA (asistencia de señales de tráfico)
El sistema RSA reconoce señales de
tráfico específicas gracias a la
cámara frontal y/o al sistema de
navegación (cuando la información
del límite de velocidad está disponi-
ble) para proporcionar información al
conductor a través de la pantalla.
Si el sistema determina que se está conduciendo el vehículo por encima del
límite de velocidad, se están llevando a cabo acciones prohibidas, etc., en
función de las señales de tráfico reconocidas, avisa al conductor mediante
una notificación visual y un avisador acústico de advertencia.
: Si el vehículo dispone de ello
Resumen de la función
ADVERTENCIA
■ Antes de utilizar el sistema RSA
No confíe exclusivamente en el sistema RSA. El sistema RSA ayuda al conductor
proporcionándole información, pero no sustituye la visión y atención del propio con-
ductor. Conduzca de forma segura prestando siempre mucha atención a las normas
de tráfico.

4004-5. Utilización de los sistemas de asistencia a la conducción
HILUX_OM_OM71283S_(ES)

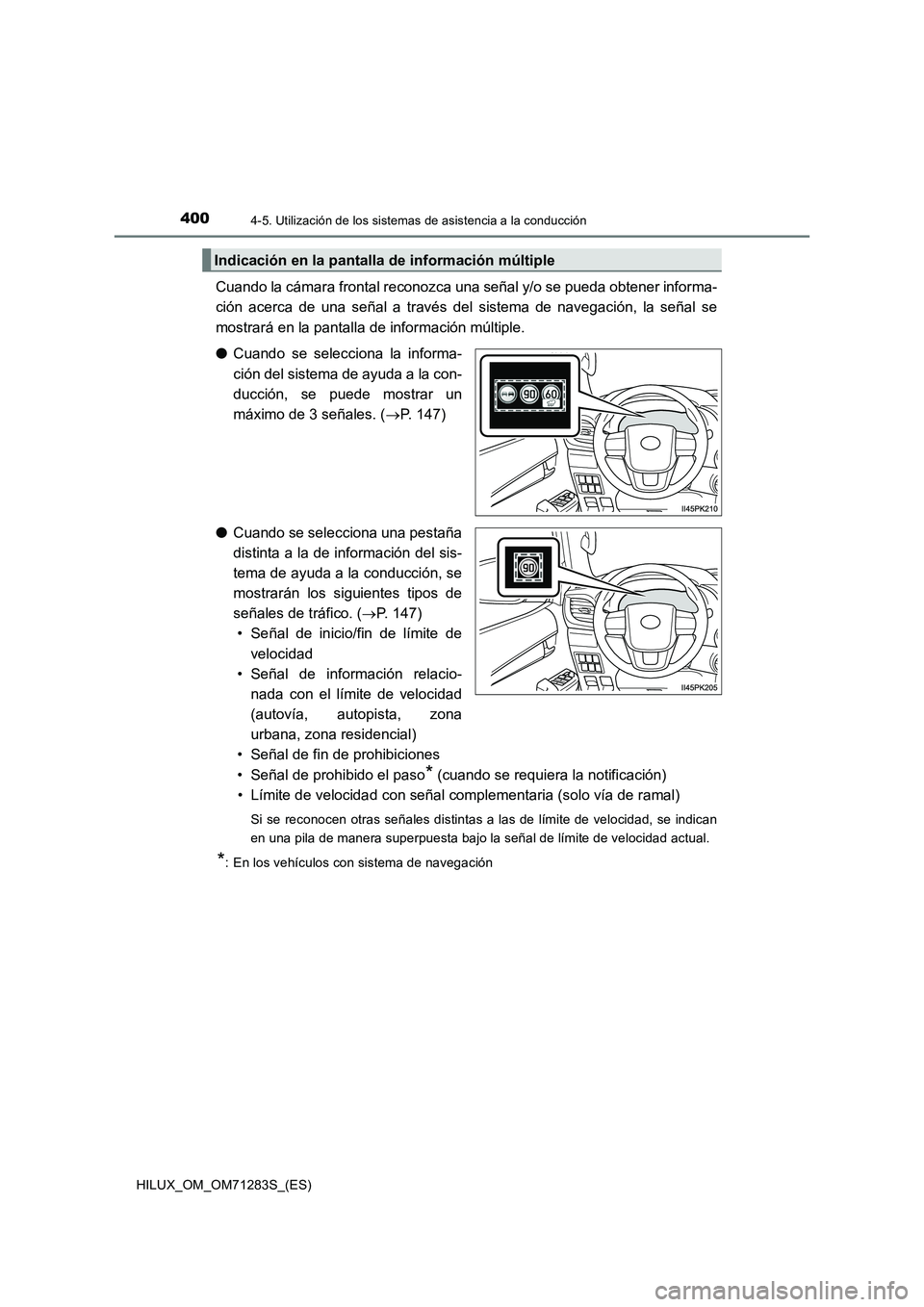

Cuando la cámara frontal reconozca una señal y/o se pueda obtener informa-
ción acerca de una señal a través del sistema de navegación, la señal se
mostrará en la pantalla de información múltiple.
●Cuando se selecciona la informa-
ción del sistema de ayuda a la con-
ducción, se puede mostrar un
máximo de 3 señales. (P. 147)
●Cuando se selecciona una pestaña
distinta a la de información del sis-
tema de ayuda a la conducción, se
mostrarán los siguientes tipos de
señales de tráfico. (P. 147)
• Señal de inicio/fin de límite de
velocidad
• Señal de información relacio-
nada con el límite de velocidad
(autovía, autopista, zona
urbana, zona residencial)
• Señal de fin de prohibiciones
• Señal de prohibido el paso
* (cuando se requiera la notificación)
• Límite de velocidad con señal complementaria (solo vía de ramal)
Si se reconocen otras señales distintas a las de límite de velocidad, se indican
en una pila de manera superpuesta bajo la señal de límite de velocidad actual.
*: En los vehículos con sistema de navegación
Indicación en la pantalla de información múltiple
