6517-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados

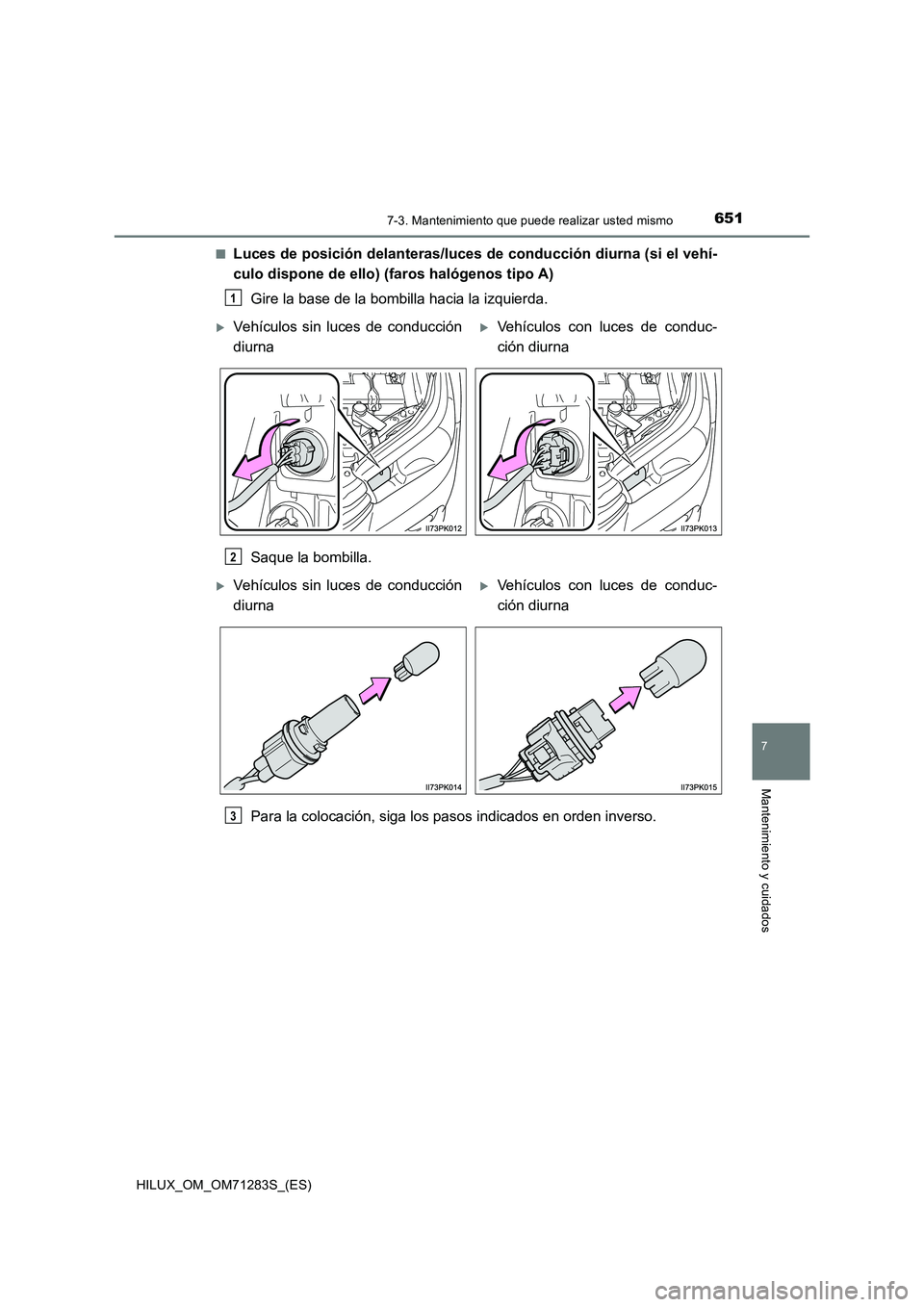

■Luces de posición delanteras/luces de conducción diurna (si el vehí-
culo dispone de ello) (faros halógenos tipo A)
Gire la base de la bombilla hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
Vehículos sin luces de conducción
diurnaVehículos con luces de conduc-
ción diurna
2
Vehículos sin luces de conducción
diurnaVehículos con luces de conduc-
ción diurna
3

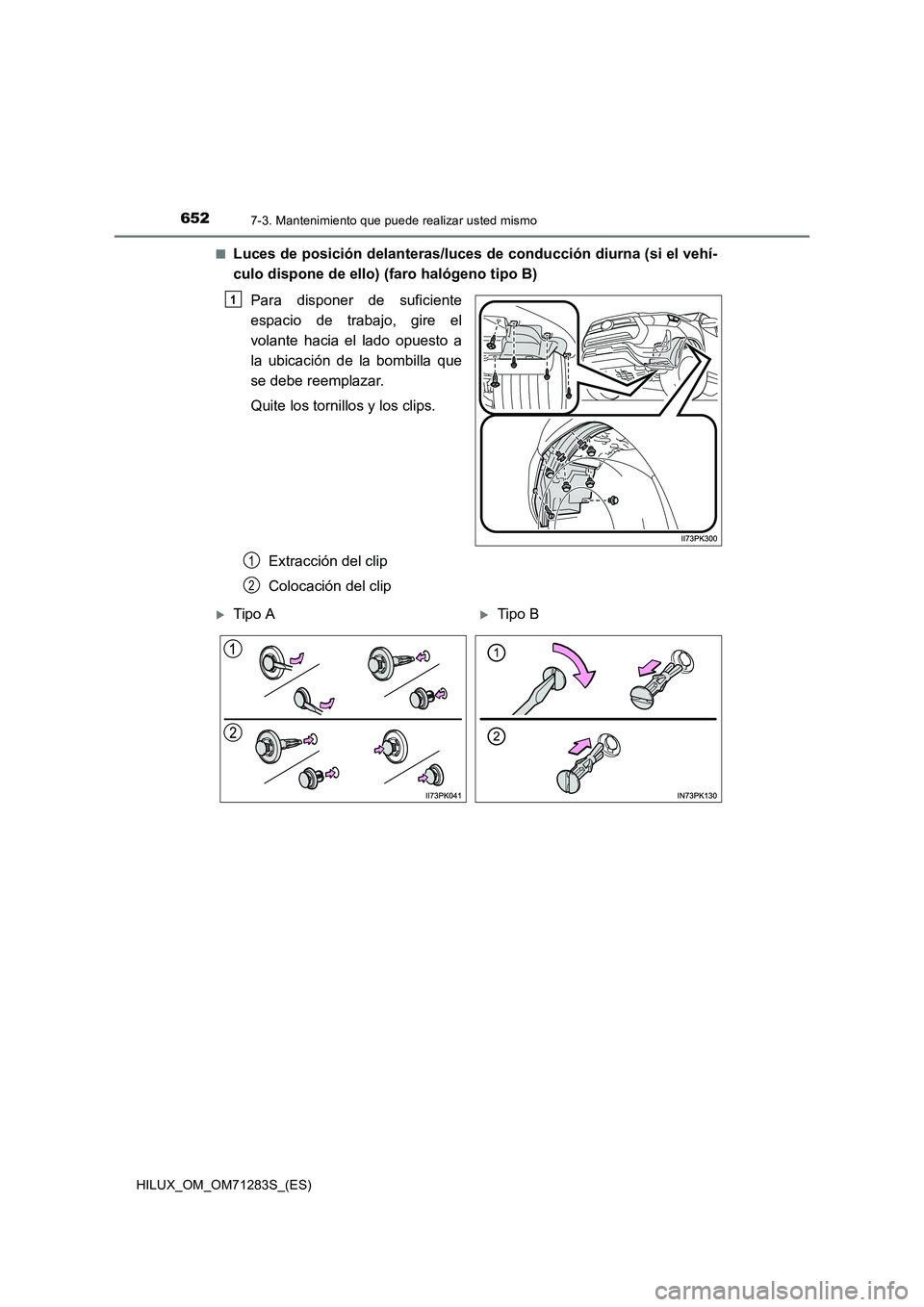

6527-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)■
Luces de posición delanteras/luces de conducción diurna (si el vehí-
culo dispone de ello) (faro halógeno tipo B)
Para disponer de suficiente
espacio de trabajo, gire el
volante hacia el lado opuesto a
la ubicación de la bombilla que
se debe reemplazar.
Quite los tornillos y los clips.
Extracción del clip
Colocación del clip
1
1
2
Tipo ATipo B

6537-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados

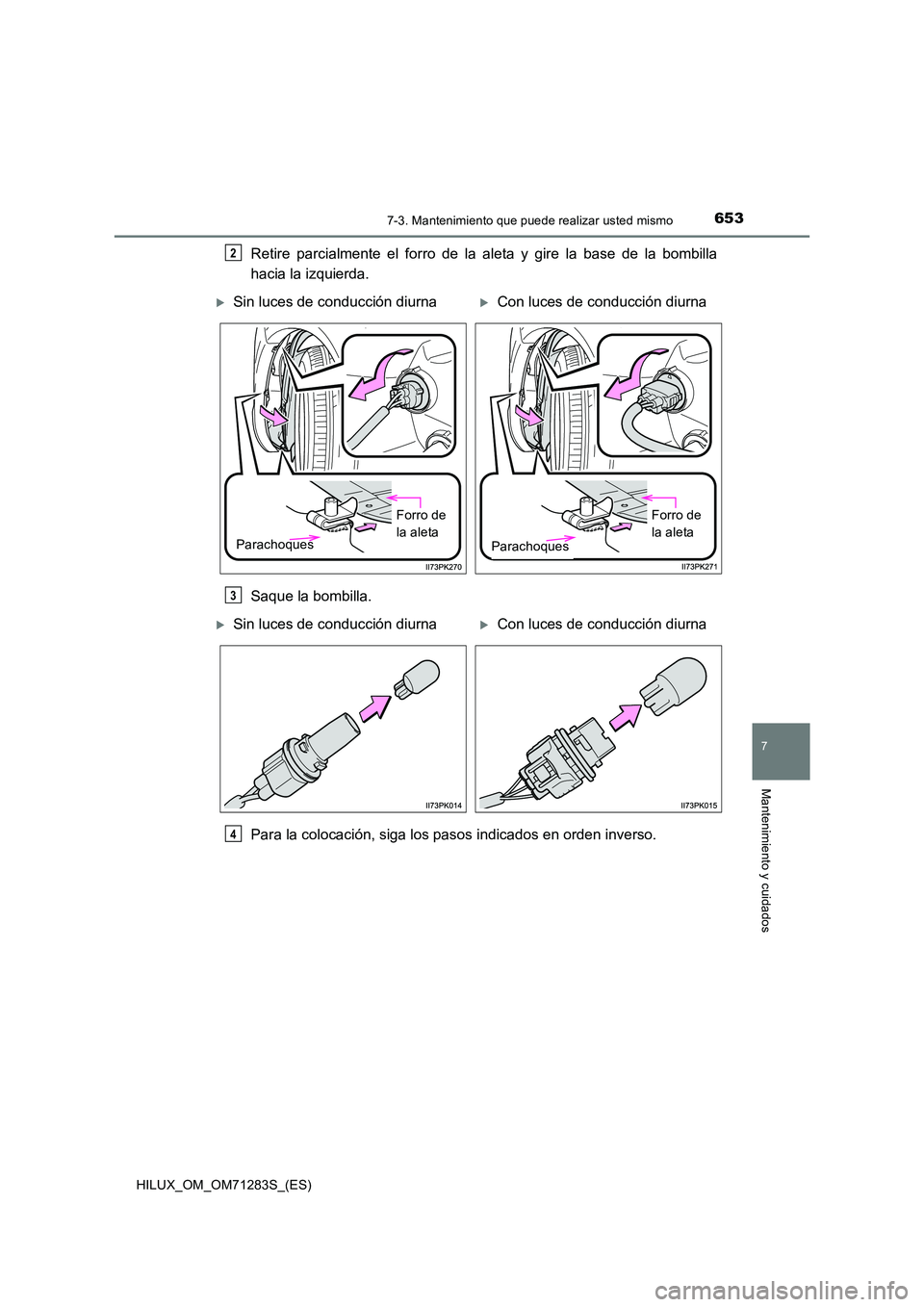

Retire parcialmente el forro de la aleta y gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
2
Sin luces de conducción diurnaCon luces de conducción diurna
Parachoques
Forro de
la aletaParachoques
Forro de
la aleta
3
Sin luces de conducción diurnaCon luces de conducción diurna
4

6547-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)■

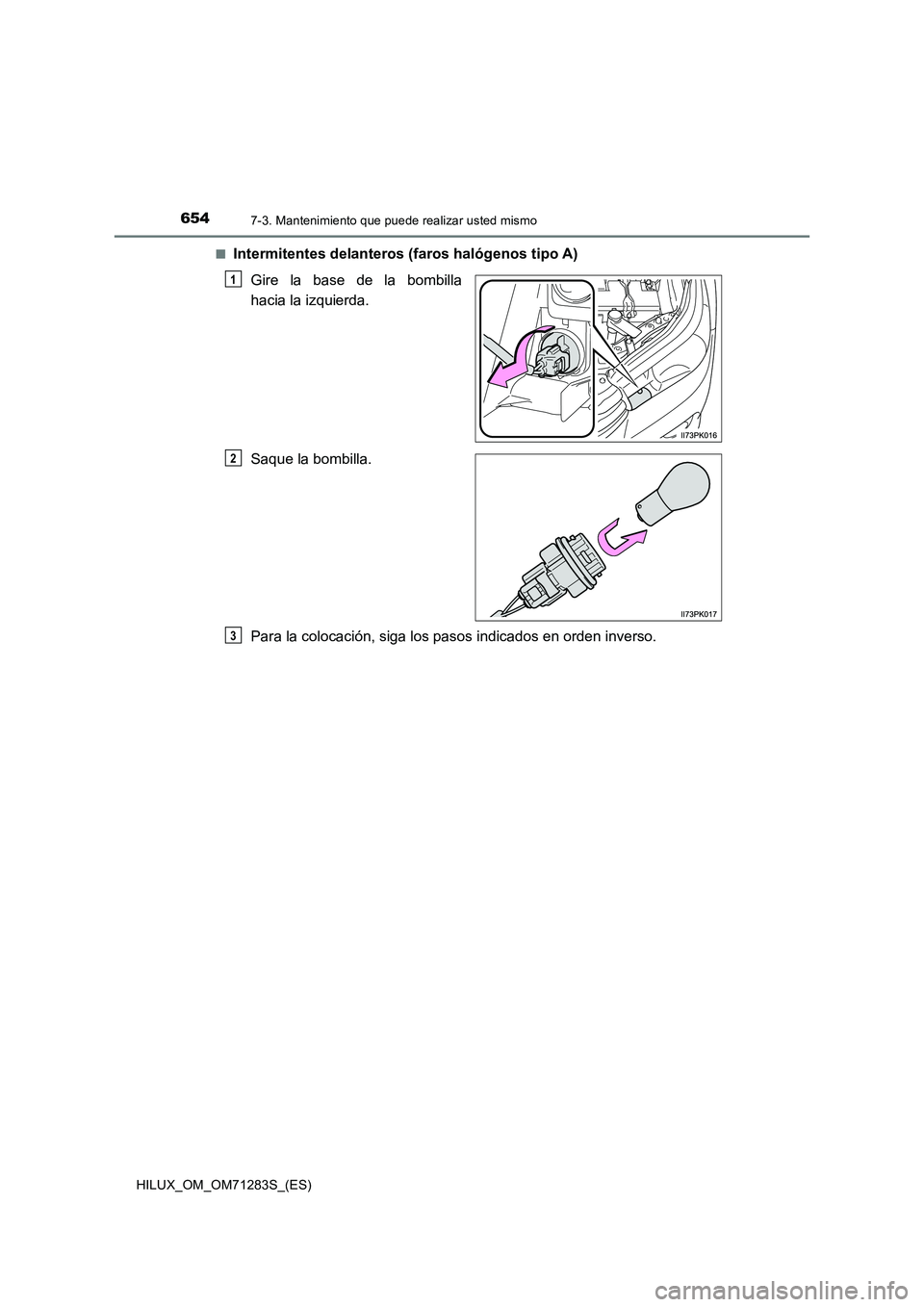

Intermitentes delanteros (faros halógenos tipo A)
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3

6557-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados

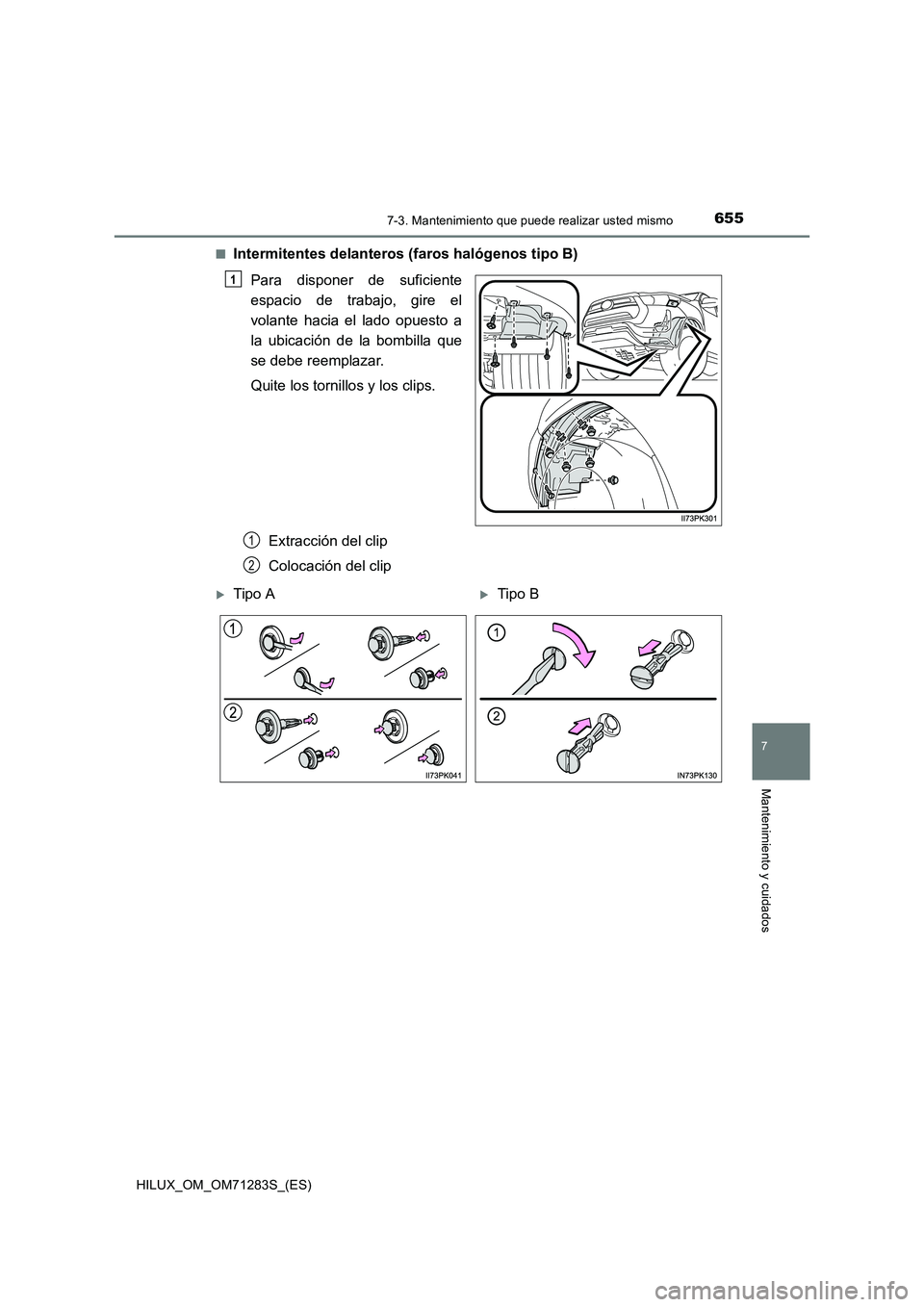

■Intermitentes delanteros (faros halógenos tipo B)
Para disponer de suficiente
espacio de trabajo, gire el
volante hacia el lado opuesto a
la ubicación de la bombilla que
se debe reemplazar.
Quite los tornillos y los clips.
Extracción del clip
Colocación del clip
1
1
2
Tipo ATipo B

6567-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)

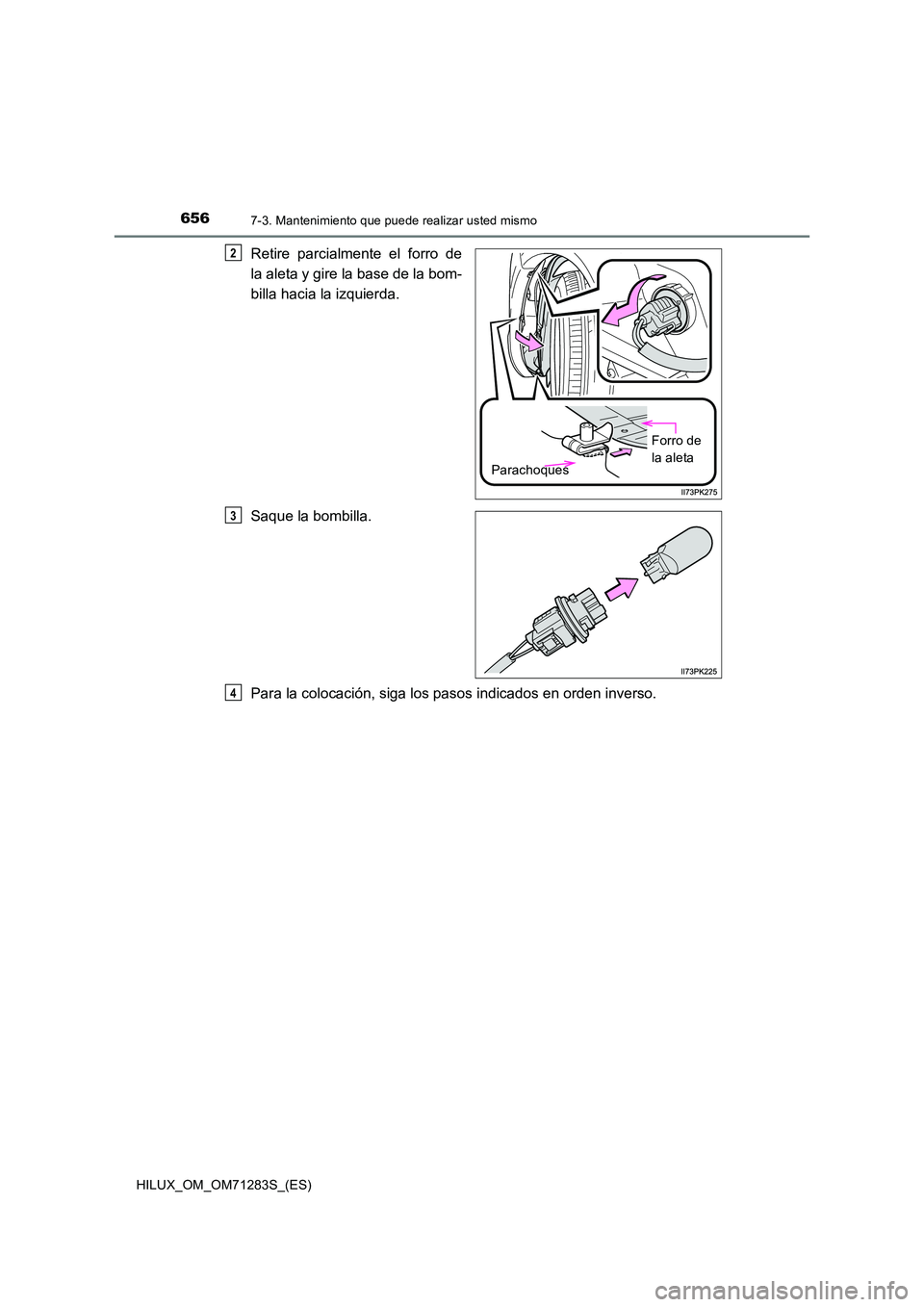

Retire parcialmente el forro de
la aleta y gire la base de la bom-
billa hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
Parachoques
Forro de
la aleta
2
3
4

6577-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados

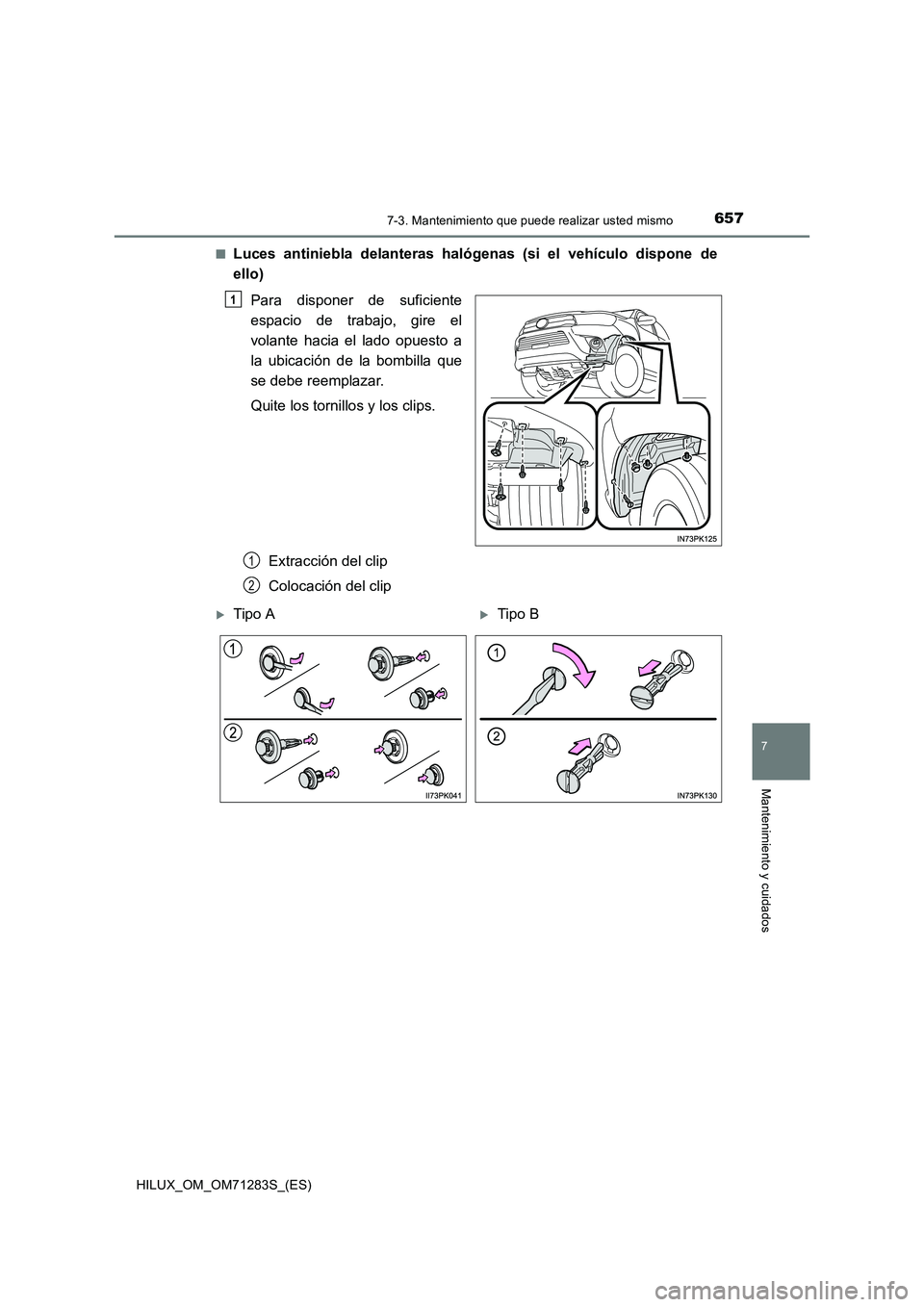

■Luces antiniebla delanteras halógenas (si el vehículo dispone de
ello)
Para disponer de suficiente
espacio de trabajo, gire el
volante hacia el lado opuesto a
la ubicación de la bombilla que
se debe reemplazar.
Quite los tornillos y los clips.
Extracción del clip
Colocación del clip
1
1
2
Tipo ATipo B

6587-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)

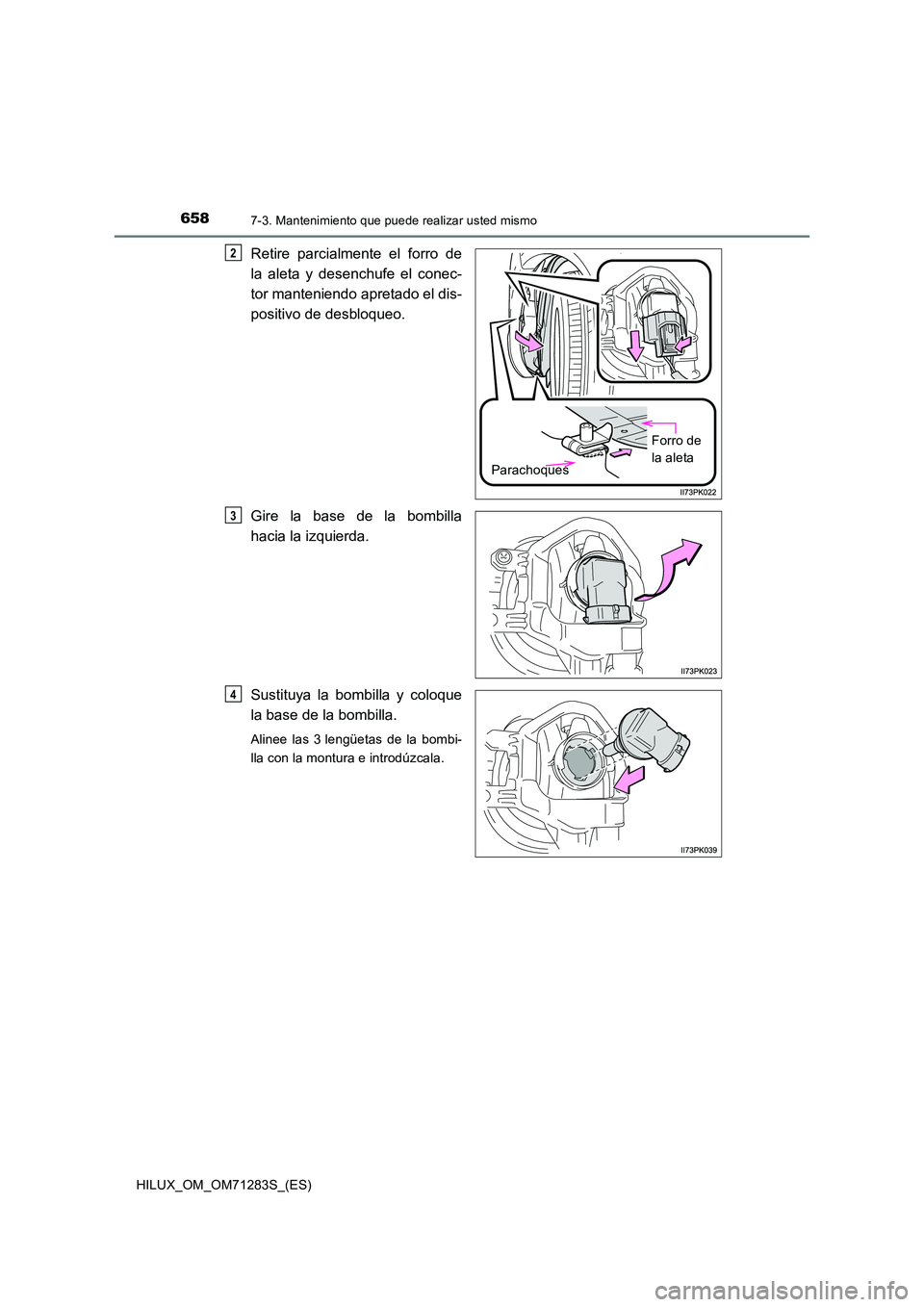

Retire parcialmente el forro de
la aleta y desenchufe el conec-
tor manteniendo apretado el dis-
positivo de desbloqueo.
Gire la base de la bombilla
hacia la izquierda.
Sustituya la bombilla y coloque
la base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Parachoques
Forro de
la aleta
2
3
4

6597-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados
Gire y fije la base de la bombilla.
Coloque el conector.
Sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda las luces anti-
niebla delanteras una vez y con-
firme visualmente que la luz no se
filtra por la montura.
Para colocar el forro de la aleta, los tornillos y los clips, lleve a cabo el
procedimiento de extracción de los pasos y en orden inverso.
5
6
7
12

6607-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)■

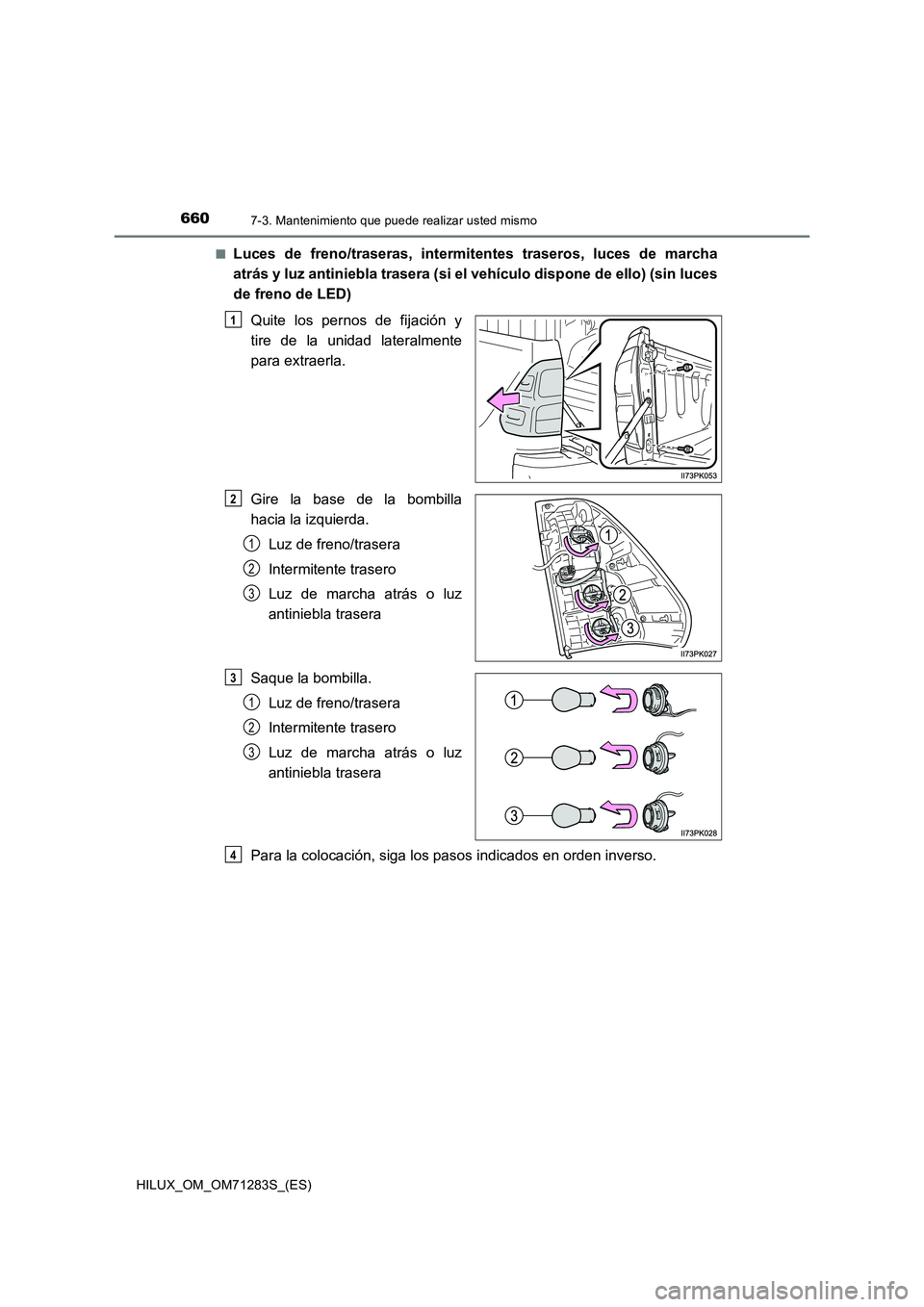

Luces de freno/traseras, intermitentes traseros, luces de marcha
atrás y luz antiniebla trasera (si el vehículo dispone de ello) (sin luces
de freno de LED)
Quite los pernos de fijación y
tire de la unidad lateralmente
para extraerla.
Gire la base de la bombilla
hacia la izquierda.
Luz de freno/trasera
Intermitente trasero
Luz de marcha atrás o luz
antiniebla trasera
Saque la bombilla.
Luz de freno/trasera
Intermitente trasero
Luz de marcha atrás o luz
antiniebla trasera
Para la colocación, siga los pasos indicados en orden inverso.
1
2
1
2
3
3
1
2
3
4
