6517-3. Manutenzione “fai da te”
HILUX_OM_OM71284L_(EL)
7
Manutenzione e cura

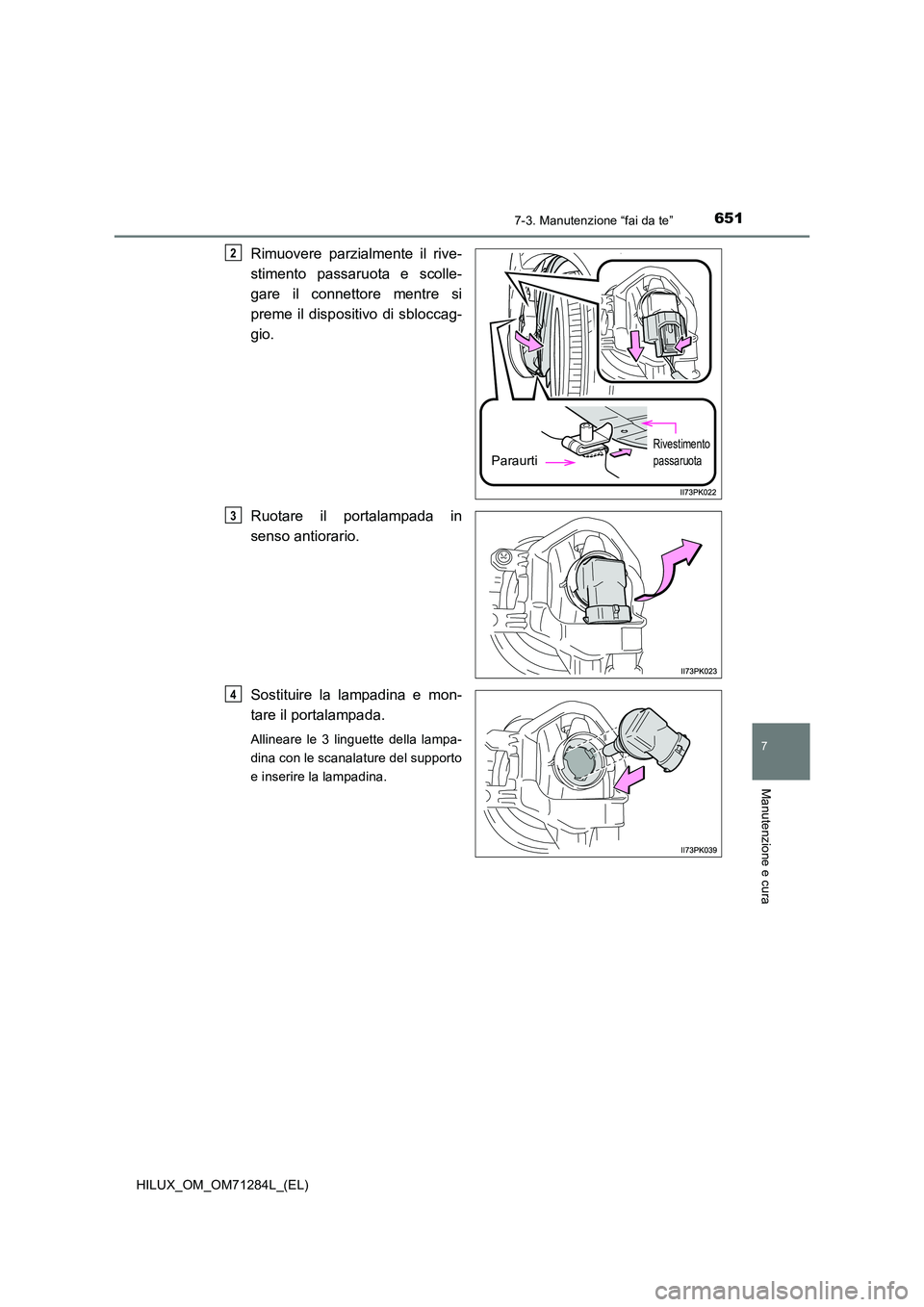

Rimuovere parzialmente il rive-
stimento passaruota e scolle-
gare il connettore mentre si
preme il dispositivo di sbloccag-
gio.
Ruotare il portalampada in
senso antiorario.
Sostituire la lampadina e mon-
tare il portalampada.
Allineare le 3 linguette della lampa-
dina con le scanalature del supporto
e inserire la lampadina.
Paraurti
Rivestimento
passaruota
2
3
4

6527-3. Manutenzione “fai da te”
HILUX_OM_OM71284L_(EL)

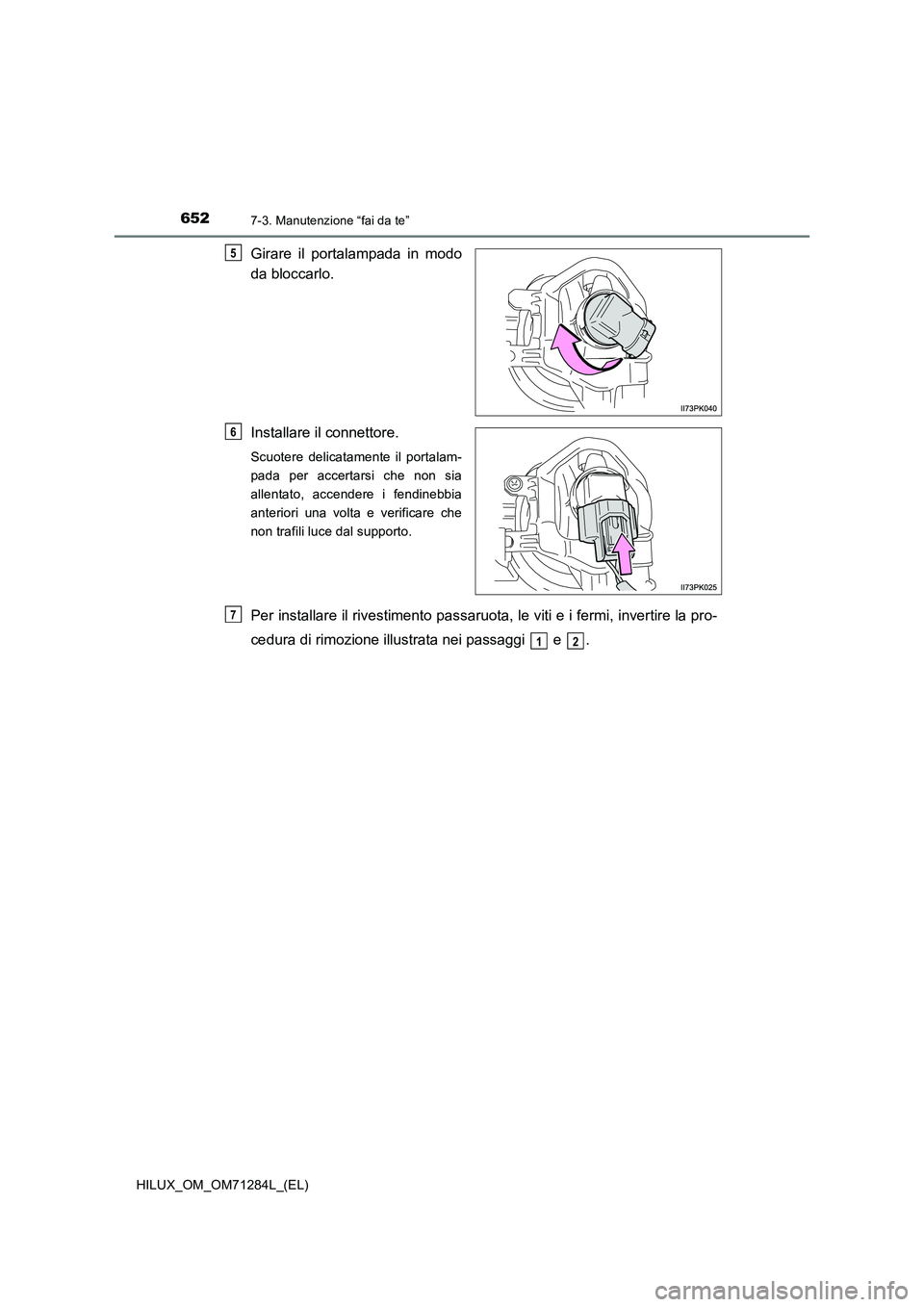

Girare il portalampada in modo
da bloccarlo.
Installare il connettore.
Scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere i fendinebbia
anteriori una volta e verificare che
non trafili luce dal supporto.
Per installare il rivestimento passaruota, le viti e i fermi, invertire la pro-
cedura di rimozione illustrata nei passaggi e .
5
6
7
12

6537-3. Manutenzione “fai da te”
HILUX_OM_OM71284L_(EL)
7
Manutenzione e cura

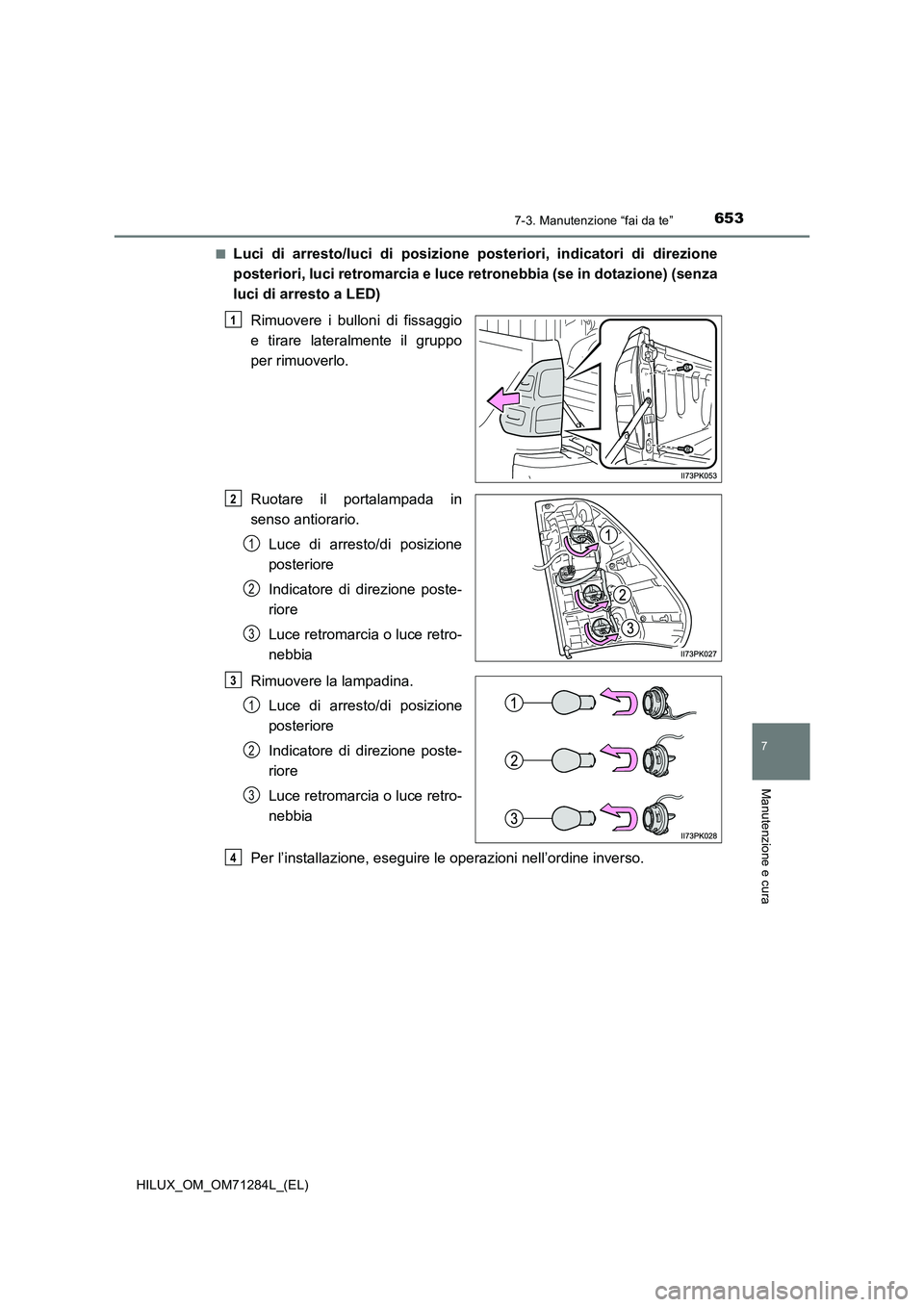

■Luci di arresto/luci di posizione posteriori, indicatori di direzione
posteriori, luci retromarcia e luce retronebbia (se in dotazione) (senza
luci di arresto a LED)
Rimuovere i bulloni di fissaggio
e tirare lateralmente il gruppo
per rimuoverlo.
Ruotare il portalampada in
senso antiorario.
Luce di arresto/di posizione
posteriore
Indicatore di direzione poste-
riore
Luce retromarcia o luce retro-
nebbia
Rimuovere la lampadina.
Luce di arresto/di posizione
posteriore
Indicatore di direzione poste-
riore
Luce retromarcia o luce retro-
nebbia
Per l’installazione, eseguire le operazioni nell’ordine inverso.
1
2
1
2
3
3
1
2
3
4

6547-3. Manutenzione “fai da te”
HILUX_OM_OM71284L_(EL)■
Indicatori di direzione posteriori (con luci di arresto a LED)

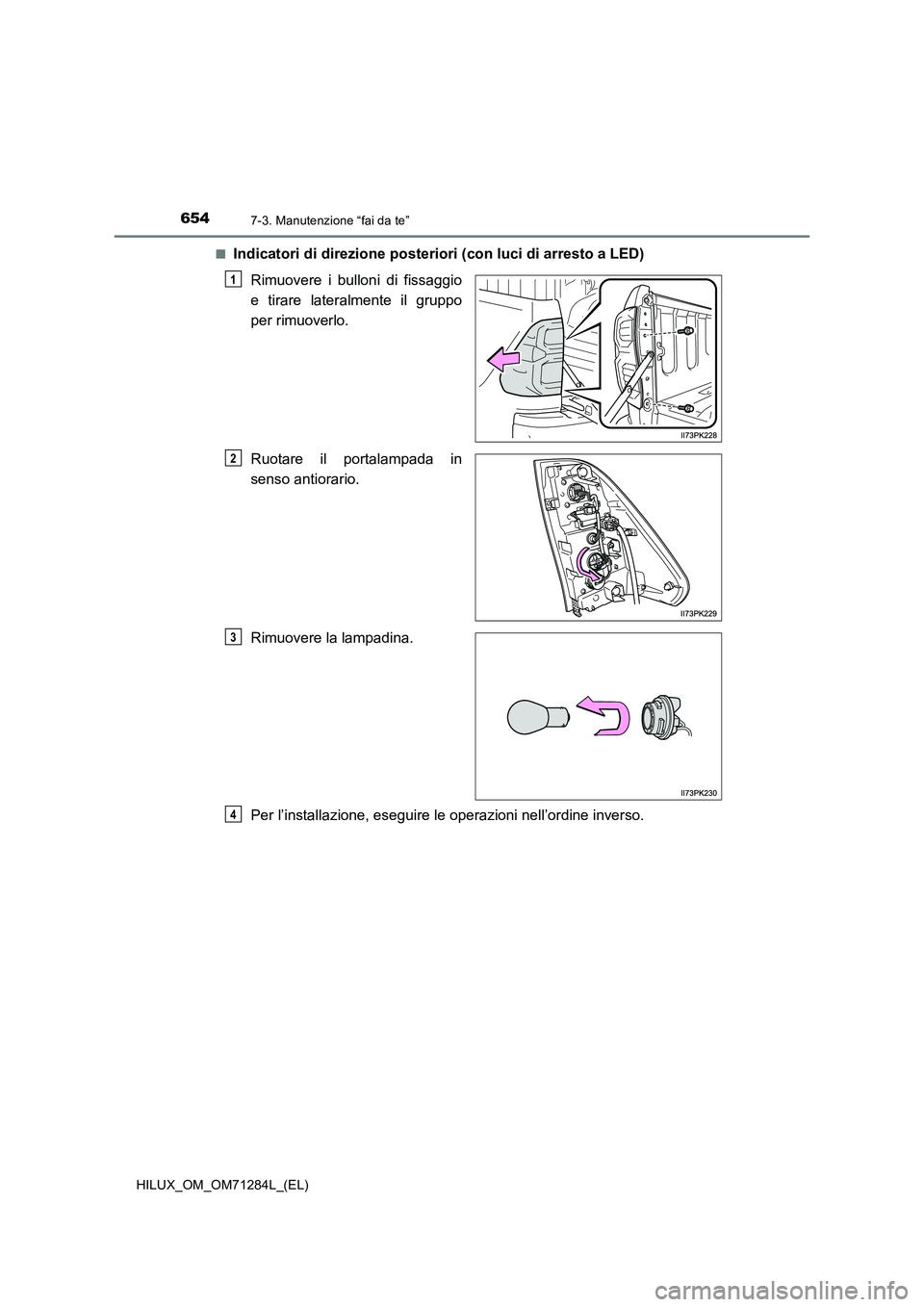

Rimuovere i bulloni di fissaggio
e tirare lateralmente il gruppo
per rimuoverlo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, eseguire le operazioni nell’ordine inverso.
1
2
3
4

6557-3. Manutenzione “fai da te”
HILUX_OM_OM71284L_(EL)
7
Manutenzione e cura
■Luce targa

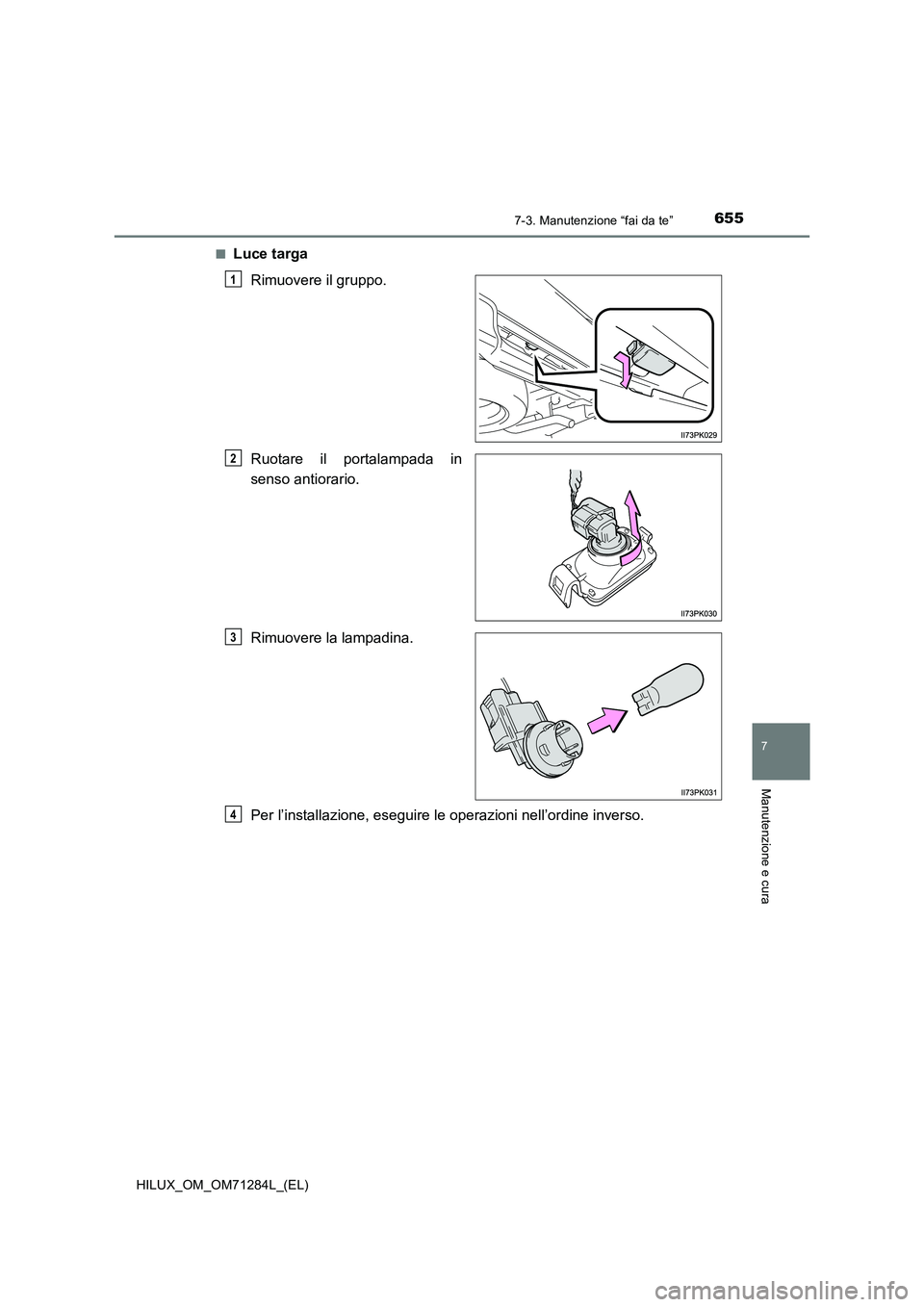

Rimuovere il gruppo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, eseguire le operazioni nell’ordine inverso.
1
2
3
4

6567-3. Manutenzione “fai da te”
HILUX_OM_OM71284L_(EL)■

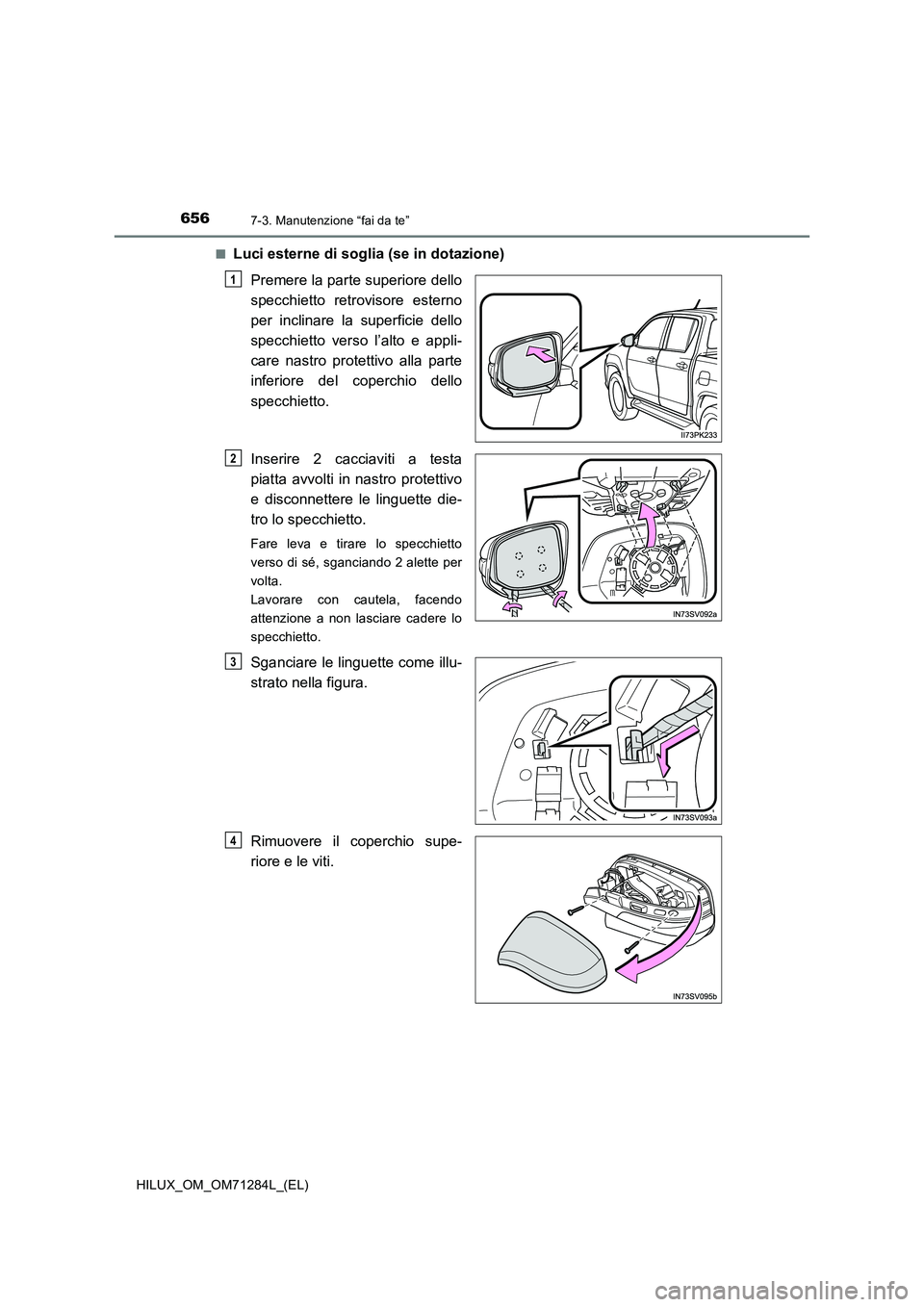

Luci esterne di soglia (se in dotazione)
Premere la parte superiore dello
specchietto retrovisore esterno
per inclinare la superficie dello
specchietto verso l’alto e appli-
care nastro protettivo alla parte
inferiore del coperchio dello
specchietto.
Inserire 2 cacciaviti a testa
piatta avvolti in nastro protettivo
e disconnettere le linguette die-
tro lo specchietto.
Fare leva e tirare lo specchietto
verso di sé, sganciando 2 alette per
volta.
Lavorare con cautela, facendo
attenzione a non lasciare cadere lo
specchietto.
Sganciare le linguette come illu-
strato nella figura.
Rimuovere il coperchio supe-
riore e le viti.
1
2
3
4

6577-3. Manutenzione “fai da te”
HILUX_OM_OM71284L_(EL)
7
Manutenzione e cura

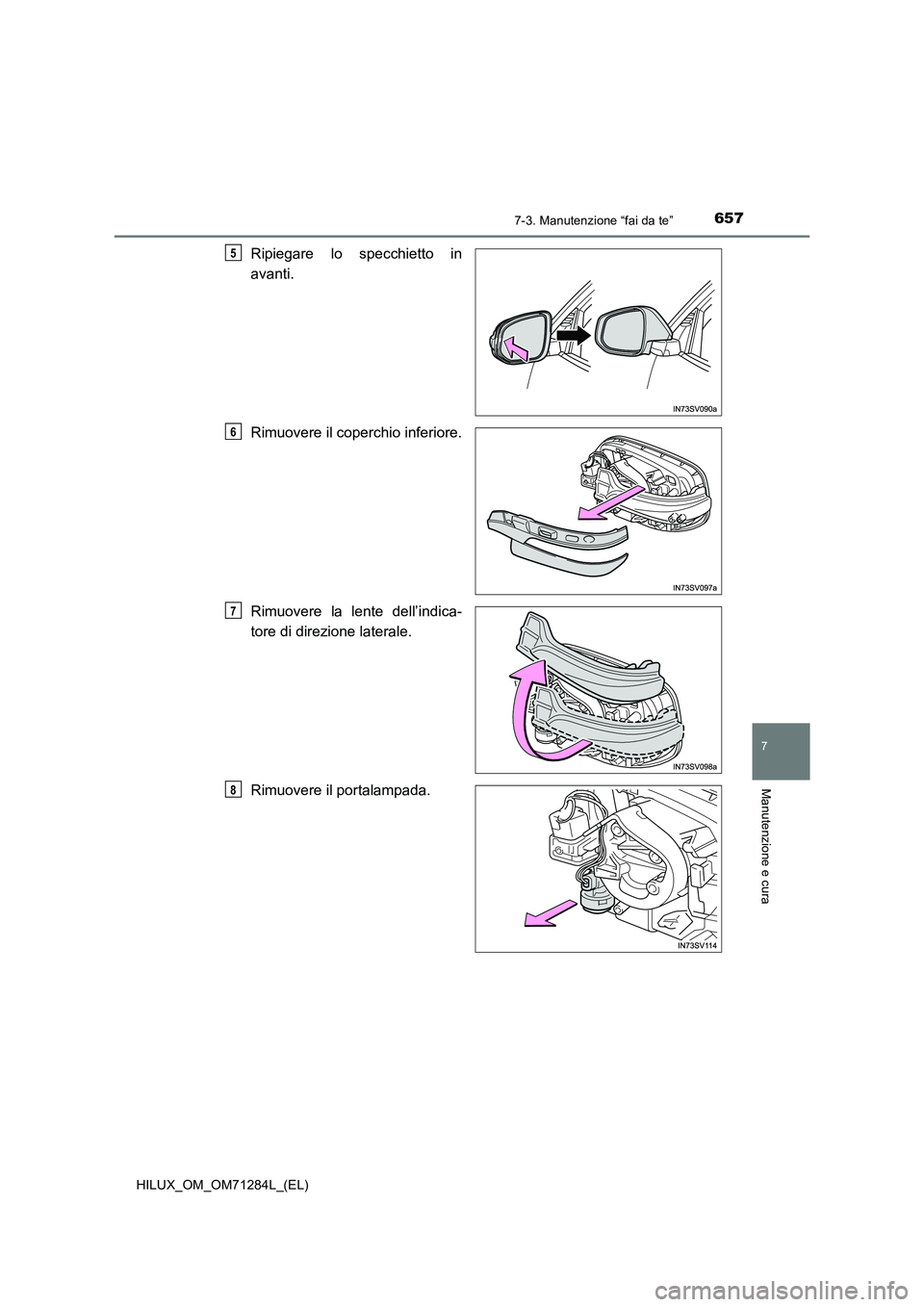

Ripiegare lo specchietto in
avanti.
Rimuovere il coperchio inferiore.
Rimuovere la lente dell’indica-
tore di direzione laterale.
Rimuovere il portalampada.5
6
7
8

6587-3. Manutenzione “fai da te”
HILUX_OM_OM71284L_(EL)

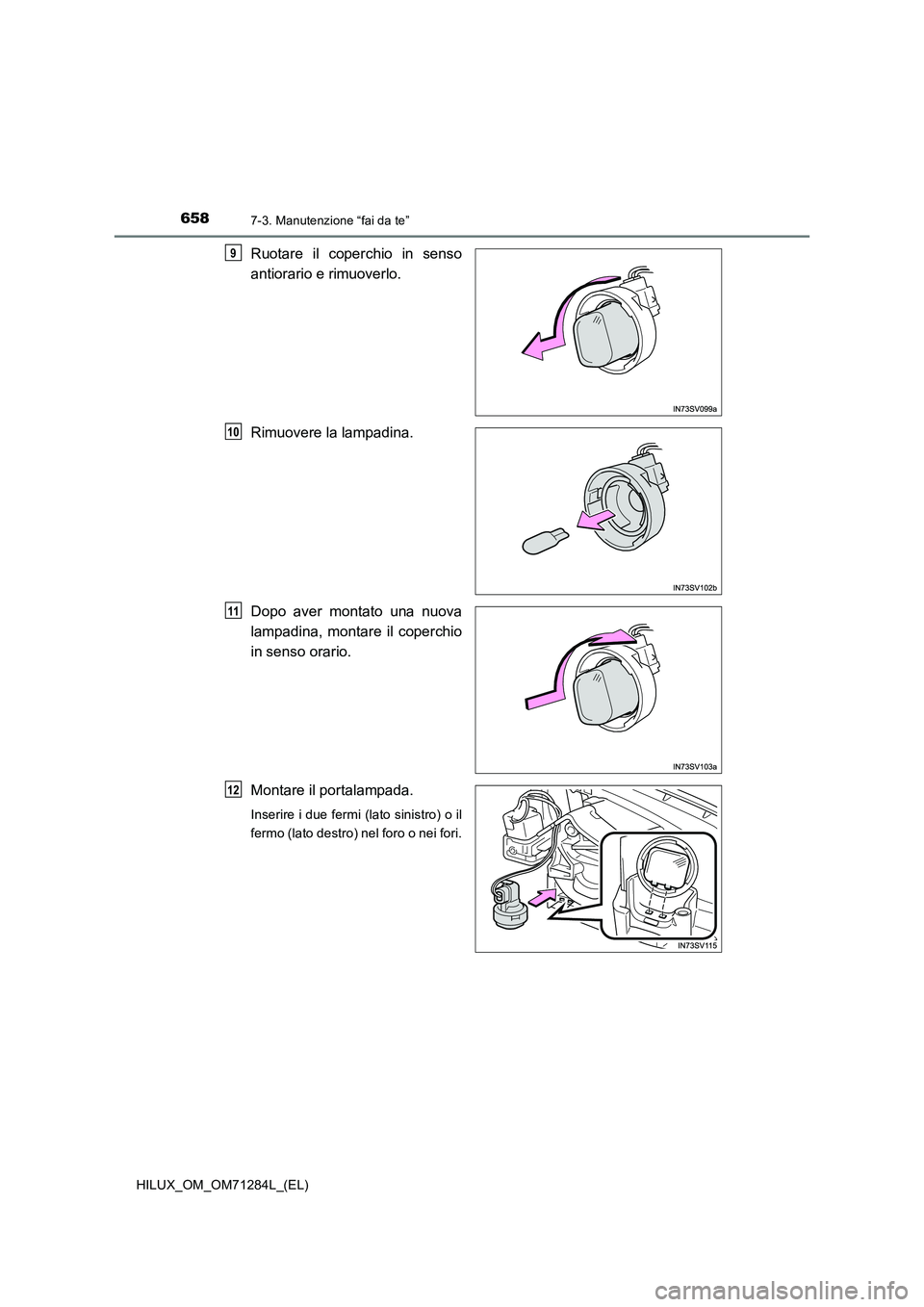

Ruotare il coperchio in senso
antiorario e rimuoverlo.
Rimuovere la lampadina.
Dopo aver montato una nuova
lampadina, montare il coperchio
in senso orario.
Montare il portalampada.
Inserire i due fermi (lato sinistro) o il
fermo (lato destro) nel foro o nei fori.
9
10
11
12

6597-3. Manutenzione “fai da te”
HILUX_OM_OM71284L_(EL)
7
Manutenzione e cura

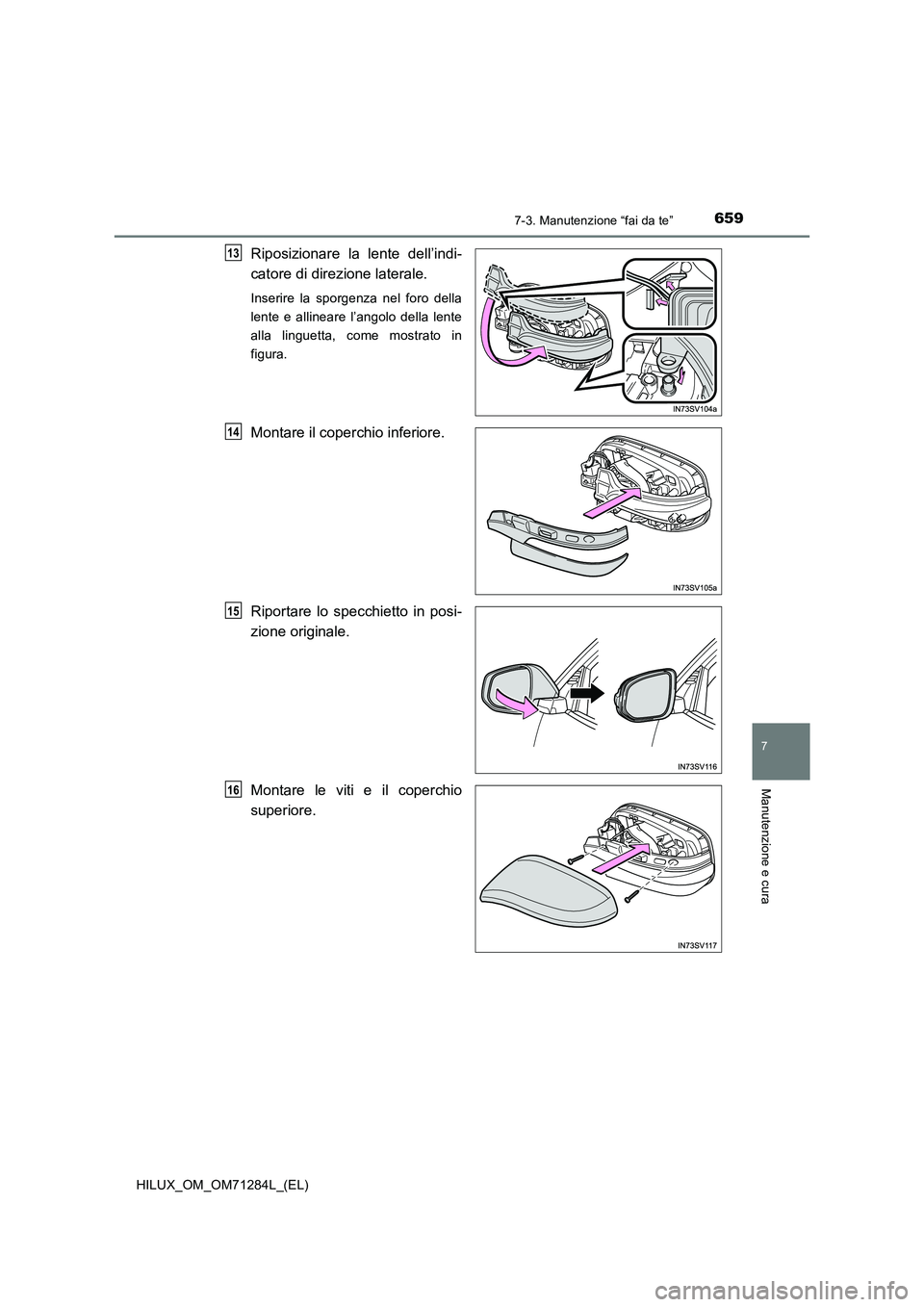

Riposizionare la lente dell’indi-
catore di direzione laterale.
Inserire la sporgenza nel foro della
lente e allineare l’angolo della lente
alla linguetta, come mostrato in
figura.
Montare il coperchio inferiore.
Riportare lo specchietto in posi-
zione originale.
Montare le viti e il coperchio
superiore.
13
14
15
16

6607-3. Manutenzione “fai da te”
HILUX_OM_OM71284L_(EL)

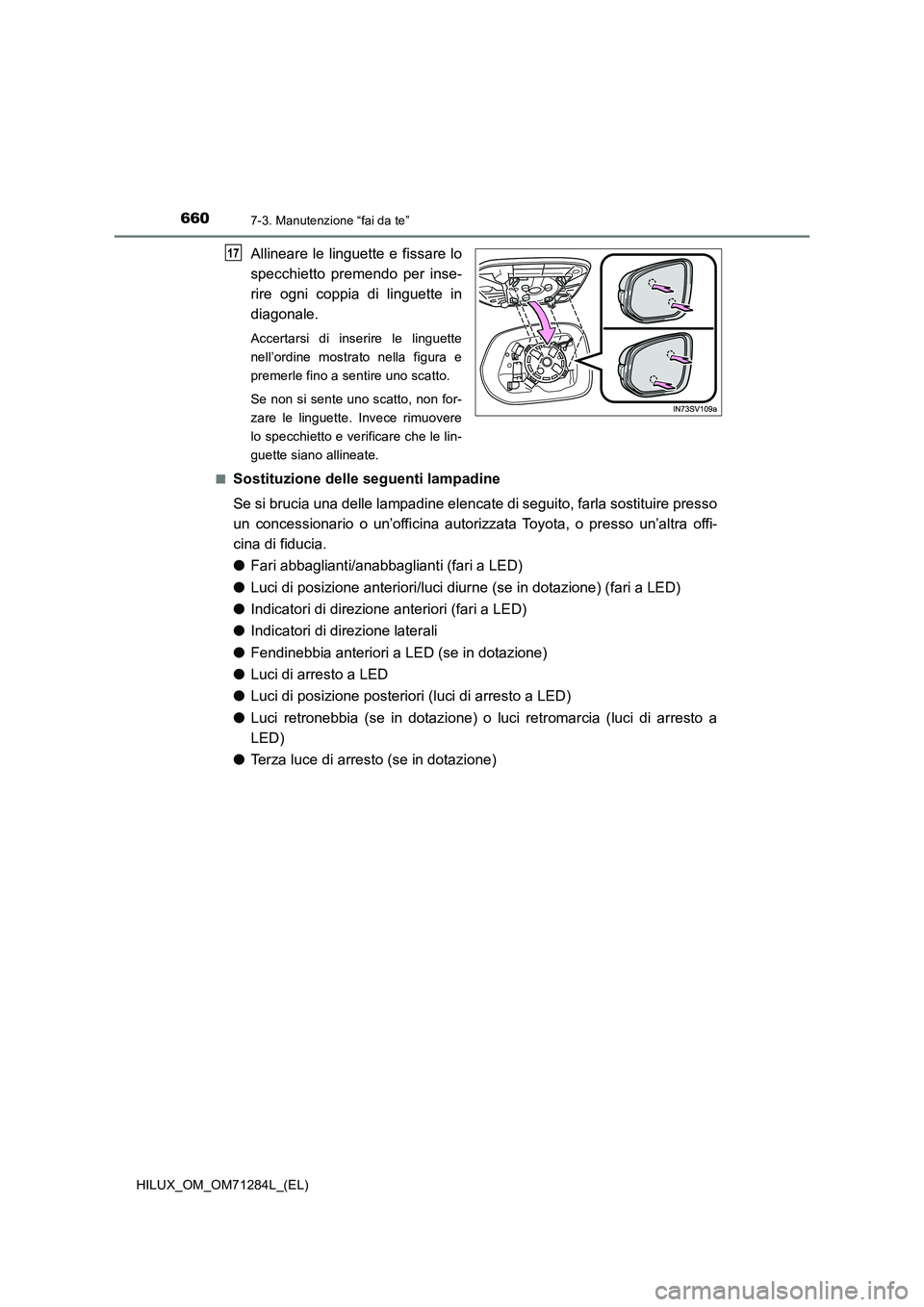

Allineare le linguette e fissare lo
specchietto premendo per inse-
rire ogni coppia di linguette in
diagonale.
Accertarsi di inserire le linguette
nell’ordine mostrato nella figura e
premerle fino a sentire uno scatto.
Se non si sente uno scatto, non for-
zare le linguette. Invece rimuovere
lo specchietto e verificare che le lin-
guette siano allineate.
■
Sostituzione delle seguenti lampadine
Se si brucia una delle lampadine elencate di seguito, farla sostituire presso
un concessionario o un’officina autorizzata Toyota, o presso un’altra offi-
cina di fiducia.
●Fari abbaglianti/anabbaglianti (fari a LED)
●Luci di posizione anteriori/luci diurne (se in dotazione) (fari a LED)
●Indicatori di direzione anteriori (fari a LED)
●Indicatori di direzione laterali
●Fendinebbia anteriori a LED (se in dotazione)
●Luci di arresto a LED
●Luci di posizione posteriori (luci di arresto a LED)
●Luci retronebbia (se in dotazione) o luci retromarcia (luci di arresto a
LED)
●Terza luce di arresto (se in dotazione)
17
