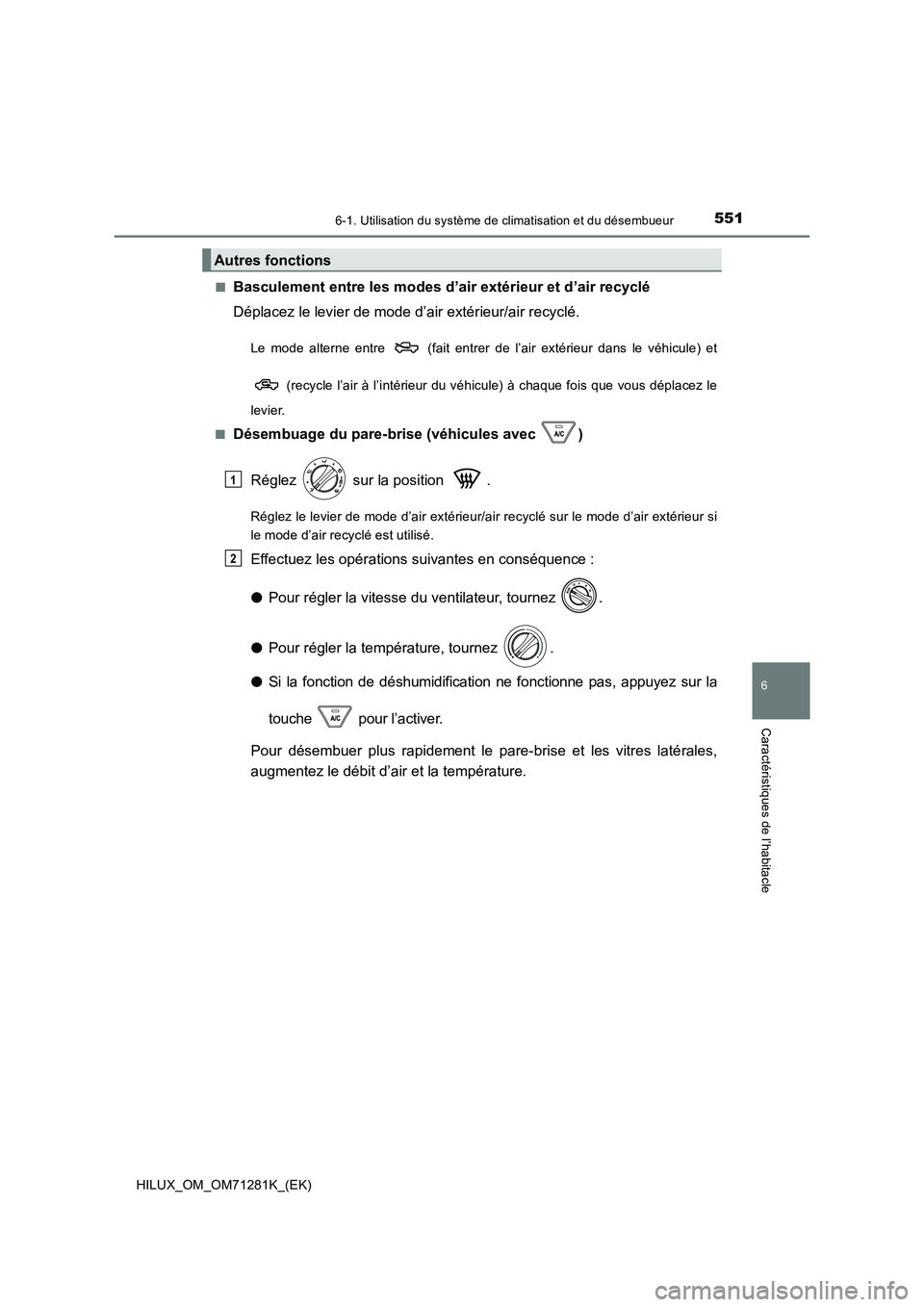

5516-1. Utilisation du système de climatisation et du désembueur
6
Caractéristiques de l’habitacle
HILUX_OM_OM71281K_(EK)
QBasculement entre les modes d’air extérieur et d’air recyclé
Déplacez le levier de mode d’air extérieur/air recyclé.
Le mode alterne entre (fait entrer de l’air extérieur dans le véhicule) et
(recycle l’air à l’intérieur du véhicule) à chaque fois que vo us déplacez le
levier.
QDésembuage du pare-brise (véhicules avec )
Réglez sur la position .
Réglez le levier de mode d’air extérieur/air recyclé sur le mod e d’air extérieur si
le mode d’air recyclé est utilisé.
Effectuez les opérations suivantes en conséquence :
O Pour régler la vitesse du ventilateur, tournez .
O Pour régler la température, tournez .
O Si la fonction de déshumidification ne fonctionne pas, appuyez sur la
touche pour l’activer.
Pour désembuer plus rapidement le pare-brise et les vitres laté rales,
augmentez le débit d’air et la température.
Autres fonctions
1
2

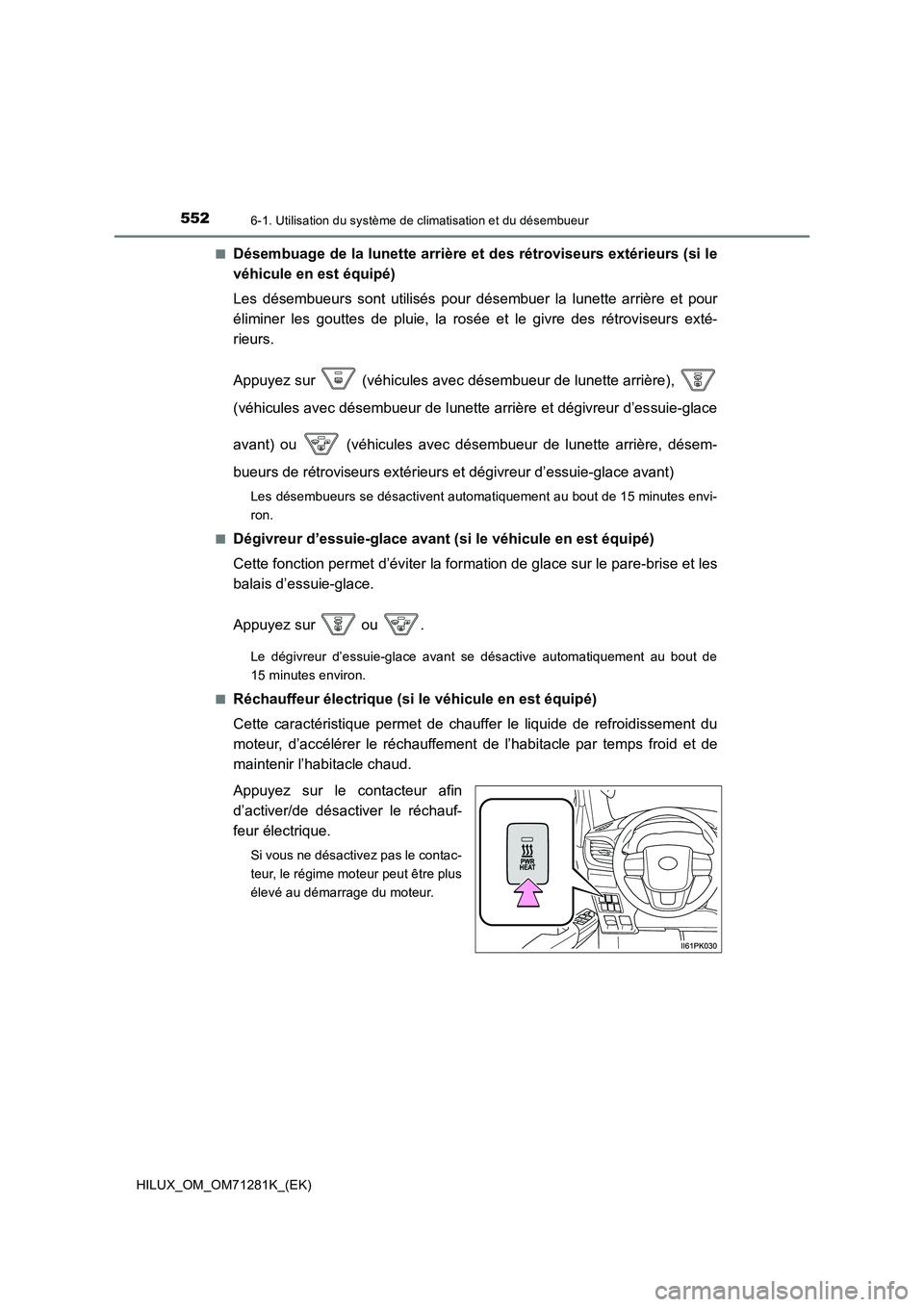

5526-1. Utilisation du système de climatisation et du désembueur
HILUX_OM_OM71281K_(EK)
QDésembuage de la lunette arrière et des rétroviseurs extérieurs (si le
véhicule en est équipé)
Les désembueurs sont utilisés pour désembuer la lunette arrière et pour
éliminer les gouttes de pluie, la rosée et le givre des rétrovi seurs exté-
rieurs.
Appuyez sur (véhicules avec désembueur de lunette arrière),
(véhicules avec désembueur de l unette arrière et dégivreur d’essuie-glace
avant) ou (véhicules avec désembueur de lunette arrière, désem -
bueurs de rétroviseurs extérieurs et dégivreur d’essuie-glace a vant)
Les désembueurs se désactivent automatiquement au bout de 15 minutes envi-
ron.
QDégivreur d’essuie-glace avant (si le véhicule en est équipé)
Cette fonction permet d’éviter la formation de glace sur le par e-brise et les
balais d’essuie-glace.
Appuyez sur ou .
Le dégivreur d’essuie-glace avant se désactive automatiquement au bout de
15 minutes environ.
QRéchauffeur électrique (si le véhicule en est équipé)
Cette caractéristique permet de chauffer le liquide de refroidissement du
moteur, d’accélérer le réchauffement de l’habitacle par temps f roid et de
maintenir l’habitacle chaud.
Appuyez sur le contacteur afin
d’activer/de désactiver le réchauf-
feur électrique.
Si vous ne désactivez pas le contac-
teur, le régime moteur peut être plus
élevé au démarrage du moteur.

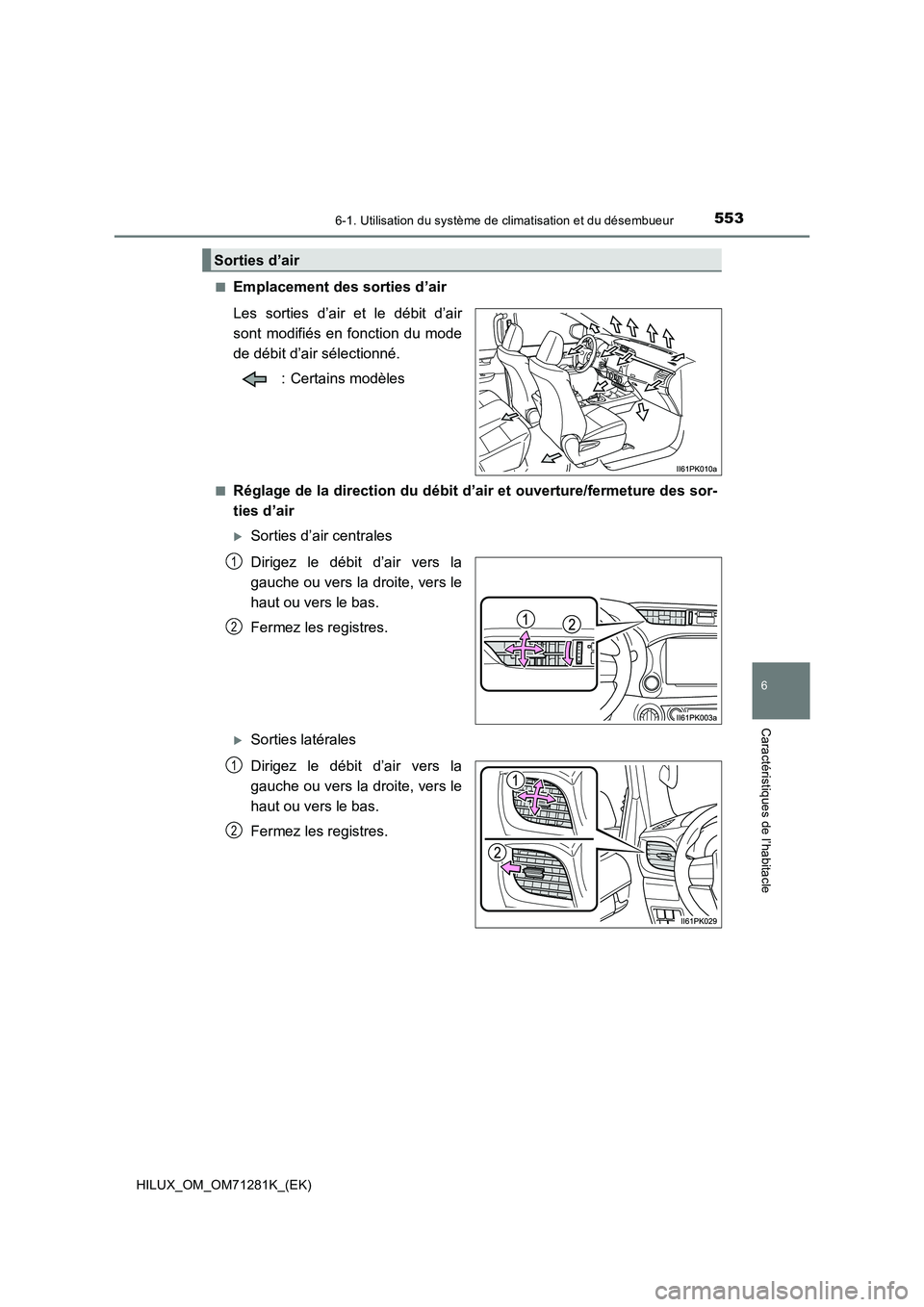

5536-1. Utilisation du système de climatisation et du désembueur
6
Caractéristiques de l’habitacle
HILUX_OM_OM71281K_(EK)Q
Emplacement des sorties d’air
Les sorties d’air et le débit d’air
sont modifiés en fonction du mode
de débit d’air sélectionné.
: Certains modèles
QRéglage de la direction du débit d’air et ouverture/fermeture des sor-
ties d’air
Sorties d’air centrales
Dirigez le débit d’air vers la
gauche ou vers la droite, vers le
haut ou vers le bas.
Fermez les registres.
Sorties latérales
Dirigez le débit d’air vers la
gauche ou vers la droite, vers le
haut ou vers le bas.
Fermez les registres.
Sorties d’air
1
2
1
2

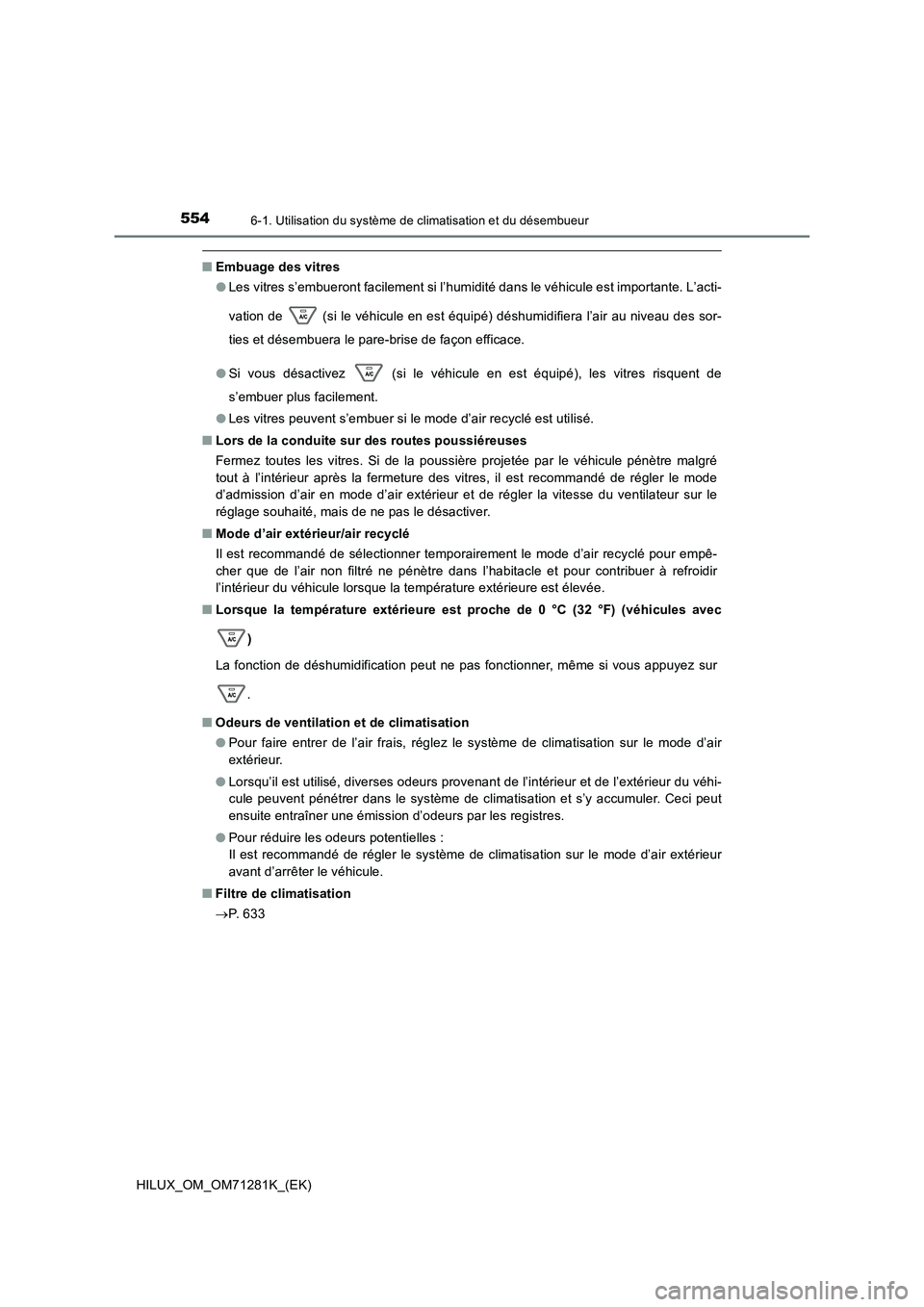

5546-1. Utilisation du système de climatisation et du désembueur
HILUX_OM_OM71281K_(EK)
QEmbuage des vitres
O Les vitres s’embueront facilement si l’humidité dans le véhicule est importante. L’acti-
vation de (si le véhicule en est équipé) déshumidifiera l’air au niveau des sor-
ties et désembuera le pare-brise de façon efficace.
O Si vous désactivez (si le véhicule en est équipé), les vitres risquent de
s’embuer plus facilement.
O Les vitres peuvent s’embuer si le mode d’air recyclé est utilisé.
Q Lors de la conduite sur des routes poussiéreuses
Fermez toutes les vitres. Si de la poussière projetée par le vé hicule pénètre malgré
tout à l’intérieur après la fermeture des vitres, il est recomm andé de régler le mode
d’admission d’air en mode d’air extérieur et de régler la vites se du ventilateur sur le
réglage souhaité, mais de ne pas le désactiver.
Q Mode d’air extérieur/air recyclé
Il est recommandé de sélectionner temporairement le mode d’air recyclé pour empê-
cher que de l’air non filtré ne pénètre dans l’habitacle et pou r contribuer à refroidir
l’intérieur du véhicule lorsque la température extérieure est é levée.
Q Lorsque la température extérieure est proche de 0 °C (32 °F) (véhicules avec
)
La fonction de déshumidification peut ne pas fonctionner, même si vous appuyez sur
.
Q Odeurs de ventilation et de climatisation
O Pour faire entrer de l’air frais, réglez le système de climatisation sur le mode d’air
extérieur.
O Lorsqu’il est utilisé, diverses odeurs provenant de l’intérieur et de l’extérieur du véhi-
cule peuvent pénétrer dans le système de climatisation et s’y a ccumuler. Ceci peut
ensuite entraîner une émission d’odeurs par les registres.
O Pour réduire les odeurs potentielles :
Il est recommandé de régler le système de climatisation sur le mode d’air extérieur
avant d’arrêter le véhicule.
Q Filtre de climatisation
 P. 6 3 3

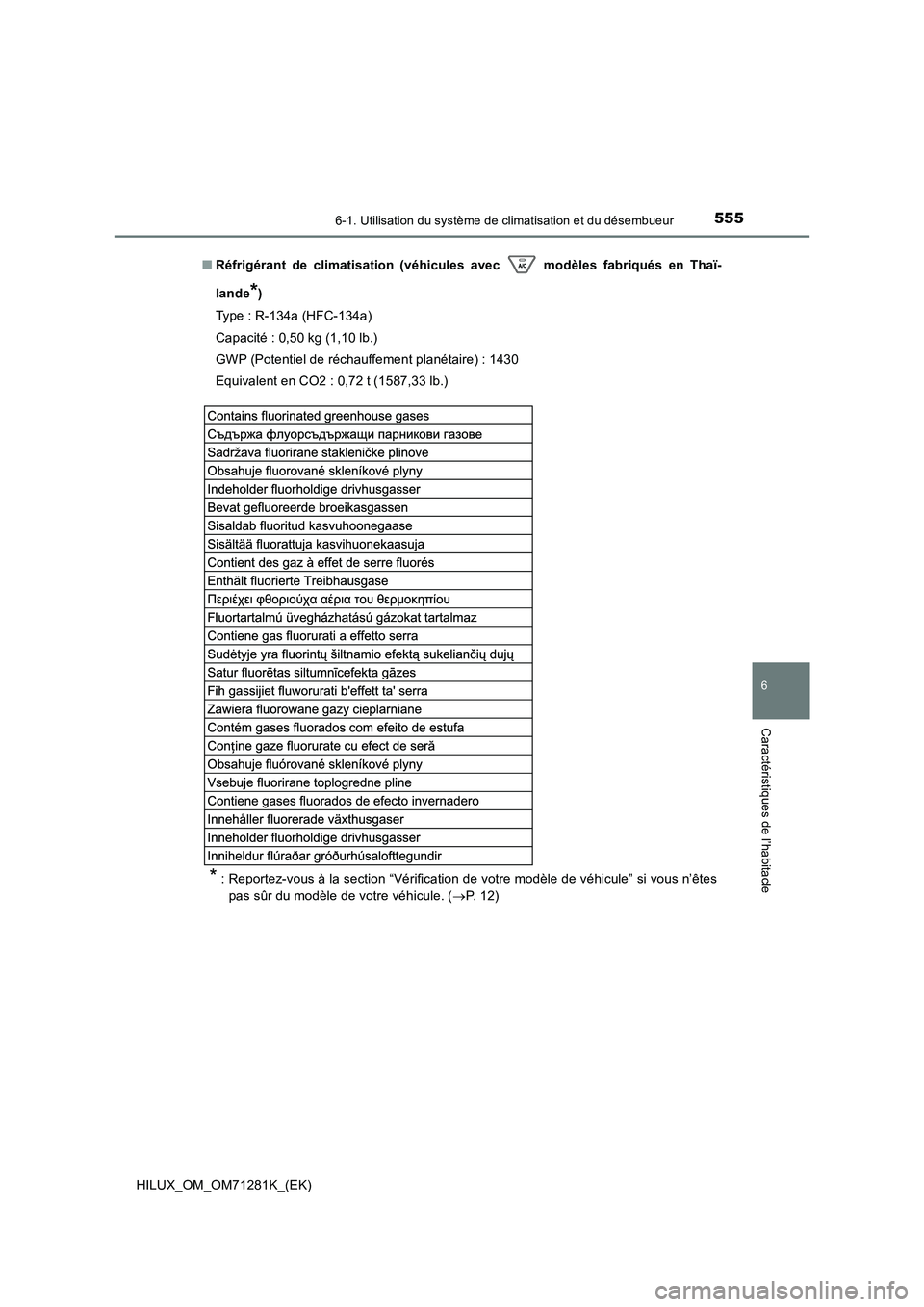

5556-1. Utilisation du système de climatisation et du désembueur
6
Caractéristiques de l’habitacle
HILUX_OM_OM71281K_(EK)
Q Réfrigérant de climatisation (véhicules avec modèles fabriqués en Thaï-
lande*)
Type : R-134a (HFC-134a)
Capacité : 0,50 kg (1,10 lb.)
GWP (Potentiel de réchauffement planétaire) : 1430
Equivalent en CO2 : 0,72 t (1587,33 lb.)
*: Reportez-vous à la section “Vérification de votre modèle de vé hicule” si vous n’êtes
pas sûr du modèle de votre véhicule. ( P. 12)

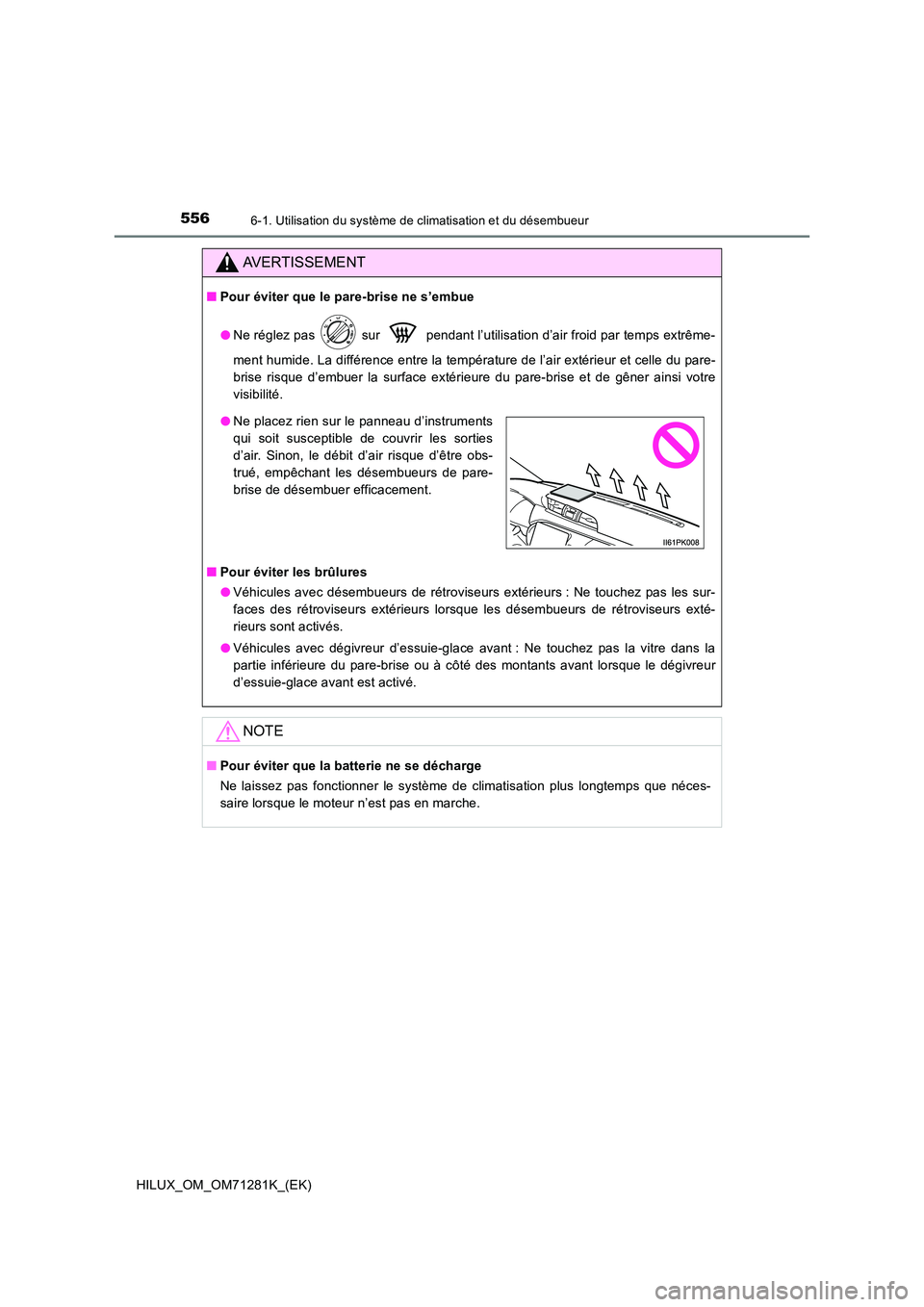

5566-1. Utilisation du système de climatisation et du désembueur
HILUX_OM_OM71281K_(EK)
AVERTISSEMENT
QPour éviter que le pare-brise ne s’embue
O Ne réglez pas sur pendant l’utilisation d’air froid par temps extrême-
ment humide. La différence entre la température de l’air extéri eur et celle du pare-
brise risque d’embuer la surface extérieure du pare-brise et de gêner ainsi votre
visibilité.
Q Pour éviter les brûlures
O Véhicules avec désembueurs de rétroviseurs extérieurs : Ne touchez pas les sur-
faces des rétroviseurs extérieurs lorsque les désembueurs de ré troviseurs exté-
rieurs sont activés.
O Véhicules avec dégivreur d’essuie-glace avant : Ne touchez pas la vitre dans la
partie inférieure du pare-brise ou à côté des montants avant lo rsque le dégivreur
d’essuie-glace avant est activé.
NOTE
Q Pour éviter que la batterie ne se décharge
Ne laissez pas fonctionner le système de climatisation plus lon gtemps que néces-
saire lorsque le moteur n’est pas en marche.
O Ne placez rien sur le panneau d’instruments
qui soit susceptible de couvrir les sorties
d’air. Sinon, le débit d’air risque d’être obs-
trué, empêchant les désembueurs de pare-
brise de désembuer efficacement.

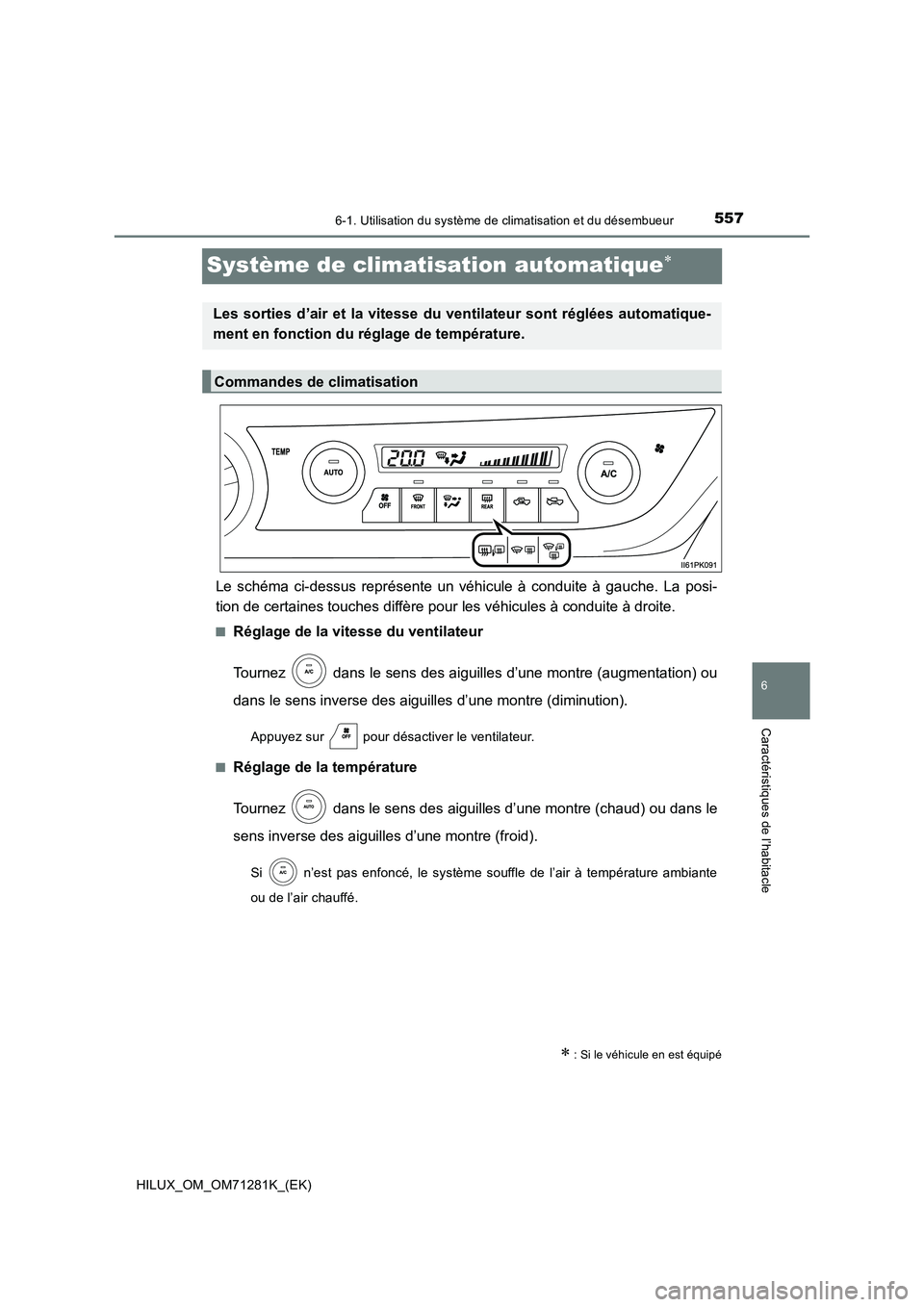

5576-1. Utilisation du système de climatisation et du désembueur
HILUX_OM_OM71281K_(EK)
6
Caractéristiques de l’habitacle
Système de climatisation automatique
Le schéma ci-dessus représente un véhicule à conduite à gauche. La posi-
tion de certaines touches diffère pour les véhicules à conduite à droite.
QRéglage de la vitesse du ventilateur
Tournez dans le sens des aiguilles d’une montre (augmentation) ou
dans le sens inverse des aiguill es d’une montre (diminution).
Appuyez sur pour désactiver le ventilateur.
QRéglage de la température
Tournez dans le sens des aiguilles d’une montre (chaud) ou dan s le
sens inverse des aiguilles d’une montre (froid).
Si n’est pas enfoncé, le système souffle de l’air à températur e ambiante
ou de l’air chauffé.
 : Si le véhicule en est équipé
Les sorties d’air et la vitesse du ventilateur sont réglées aut omatique-
ment en fonction du réglage de température.
Commandes de climatisation

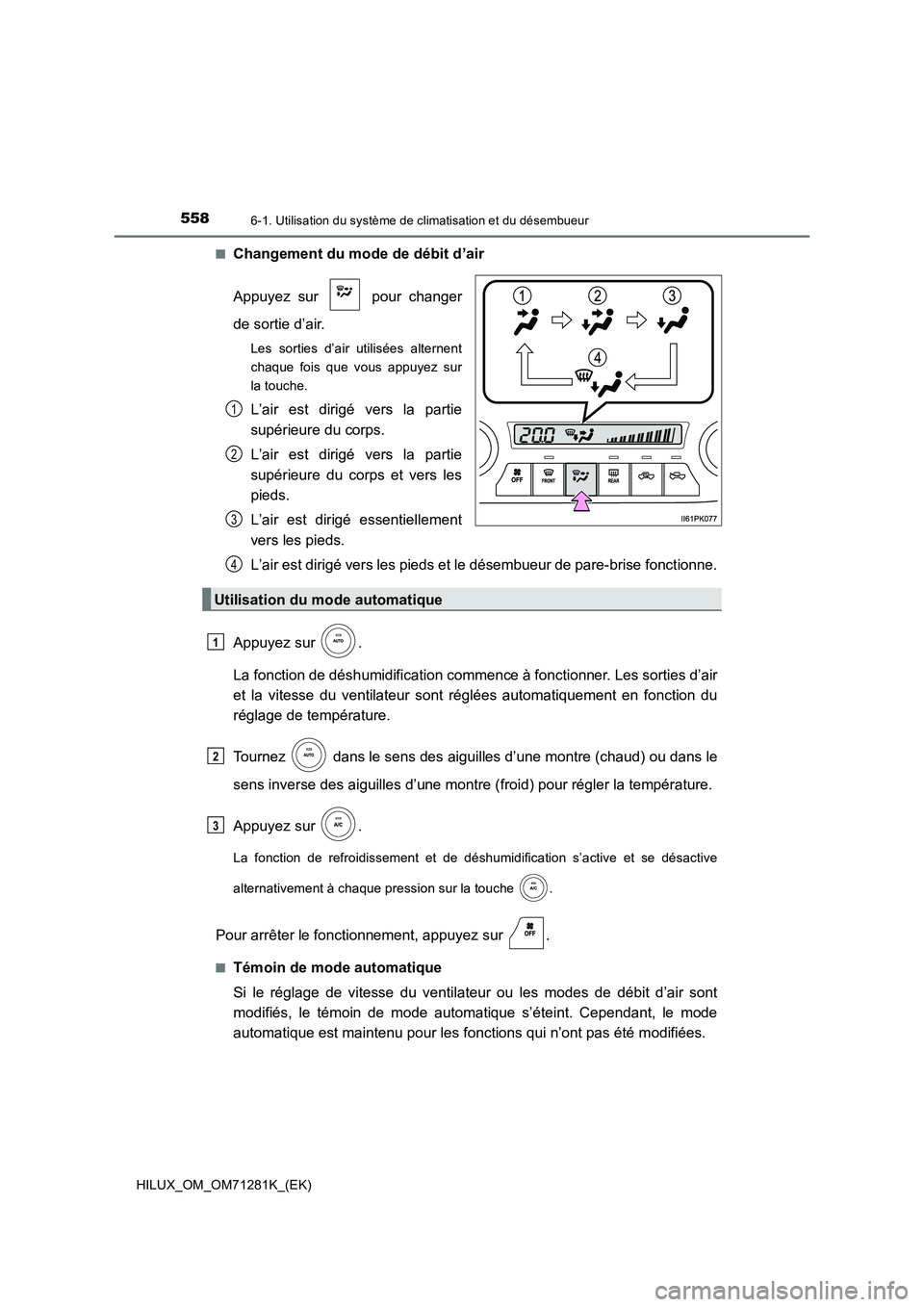

5586-1. Utilisation du système de climatisation et du désembueur
HILUX_OM_OM71281K_(EK)
QChangement du mode de débit d’air
Appuyez sur pour changer
de sortie d’air.
Les sorties d’air utilisées alternent
chaque fois que vous appuyez sur
la touche.
L’air est dirigé vers la partie
supérieure du corps.
L’air est dirigé vers la partie
supérieure du corps et vers les
pieds.
L’air est dirigé essentiellement
vers les pieds.
L’air est dirigé vers les pieds et le désembueur de pare-brise fonctionne.
Appuyez sur .
La fonction de déshumidification commence à fonctionner. Les so rties d’air
et la vitesse du ventilateur sont réglées automatiquement en fo nction du
réglage de température.
Tournez dans le sens des aiguilles d’une montre (chaud) ou dan s le
sens inverse des aiguilles d’ une montre (froid) pour régler la température.
Appuyez sur .
La fonction de refroidissement et de déshumidification s’active et se désactive
alternativement à chaque pression sur la touche .
Pour arrêter le fonctionnement, appuyez sur .
QTémoin de mode automatique
Si le réglage de vitesse du ventilateur ou les modes de débit d ’air sont
modifiés, le témoin de mode automatique s’éteint. Cependant, le mode
automatique est maintenu pour les fonctions qui n’ont pas été modifiées.
1
2
3
Utilisation du mode automatique
4
1
2
3

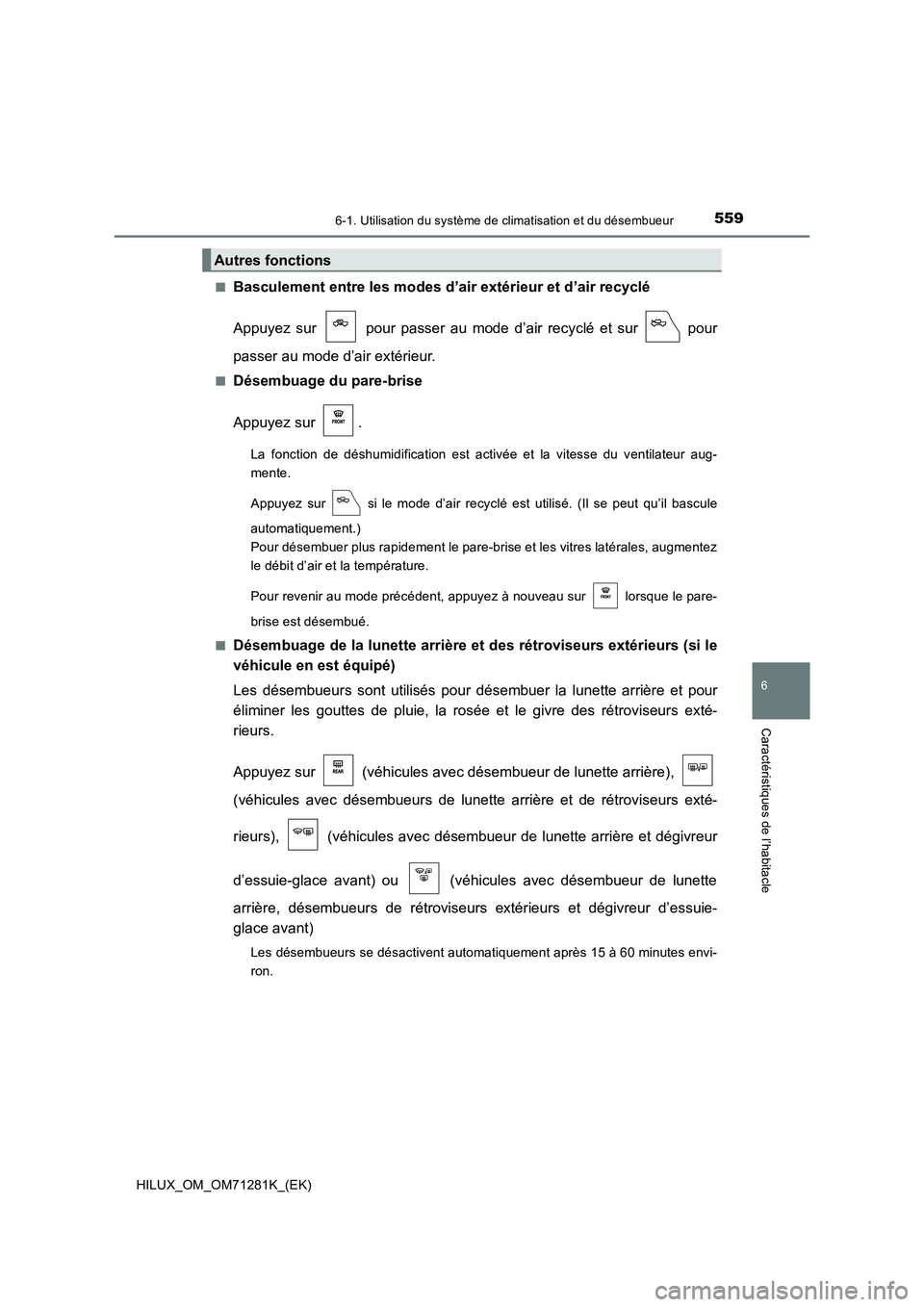

5596-1. Utilisation du système de climatisation et du désembueur
6
Caractéristiques de l’habitacle
HILUX_OM_OM71281K_(EK)Q
Basculement entre les modes d’air extérieur et d’air recyclé
Appuyez sur pour passer au mode d’air recyclé et sur pour
passer au mode d’air extérieur.
QDésembuage du pare-brise
Appuyez sur .
La fonction de déshumidification est activée et la vitesse du ventilateur aug-
mente.
Appuyez sur si le mode d’air recyclé est utilisé. (Il se peut qu’il bascule
automatiquement.)
Pour désembuer plus rapidement le pare-brise et les vitres latérales, augmentez
le débit d’air et la température.
Pour revenir au mode précédent, appuyez à nouveau sur lorsque le pare-
brise est désembué.
Q
Désembuage de la lunette arrière et des rétroviseurs extérieurs (si le
véhicule en est équipé)
Les désembueurs sont utilisés pour désembuer la lunette arrière et pour
éliminer les gouttes de pluie, la rosée et le givre des rétroviseurs exté-
rieurs.
Appuyez sur (véhicules avec désembueur de lunette arrière),
(véhicules avec désembueurs de lunette arrière et de rétroviseurs exté-
rieurs), (véhicules avec désembueur de lunette arrière et dégivreur
d’essuie-glace avant) ou (véhicules avec désembueur de lunette
arrière, désembueurs de rétroviseurs extérieurs et dégivreur d’essuie-
glace avant)
Les désembueurs se désactivent automatiquement après 15 à 60 minutes envi-
ron.
Autres fonctions

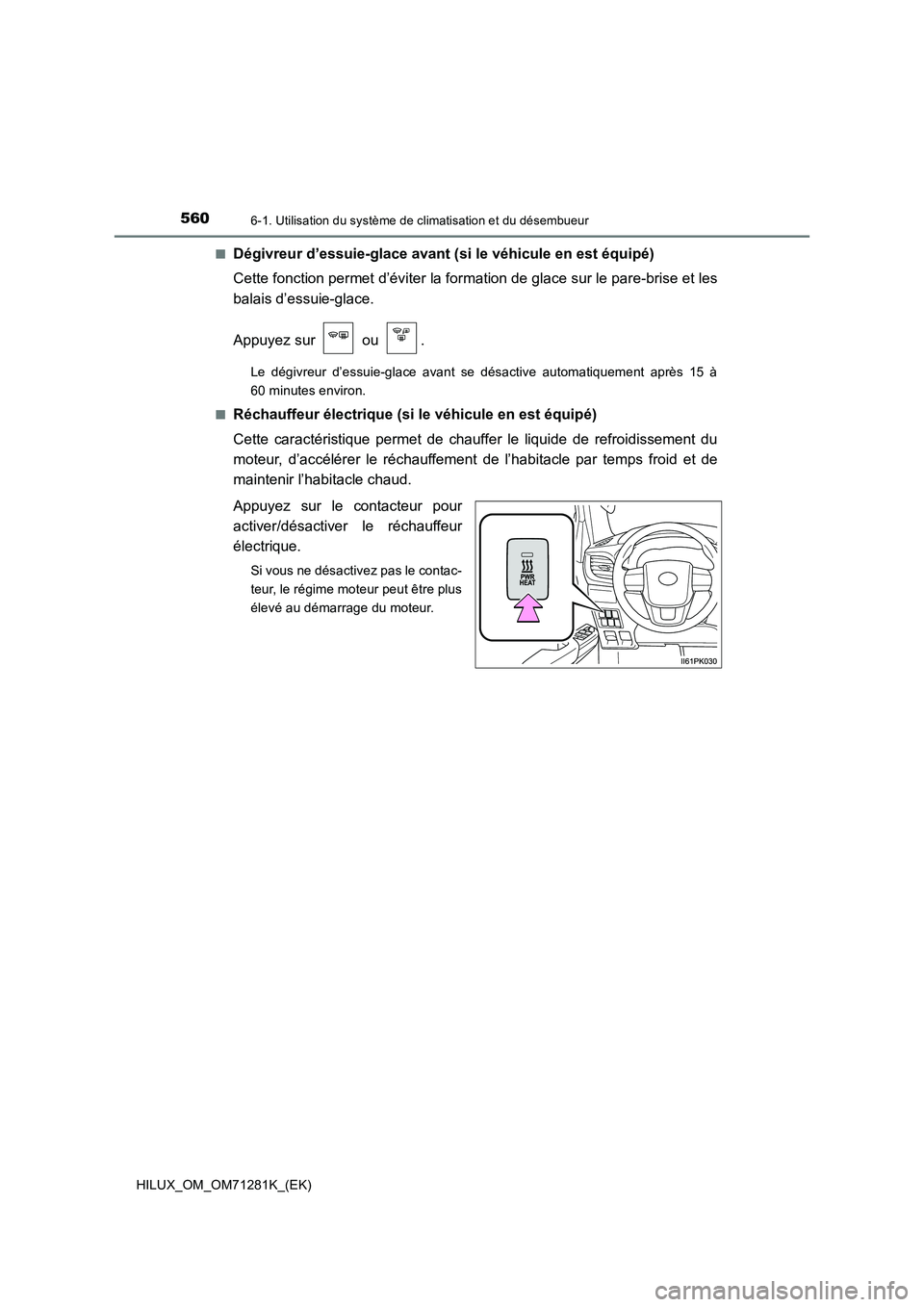

5606-1. Utilisation du système de climatisation et du désembueur
HILUX_OM_OM71281K_(EK)Q
Dégivreur d’essuie-glace avant (si le véhicule en est équipé)
Cette fonction permet d’éviter la formation de glace sur le pare-brise et les
balais d’essuie-glace.
Appuyez sur ou .
Le dégivreur d’essuie-glace avant se désactive automatiquement après 15 à
60 minutes environ.
Q
Réchauffeur électrique (si le véhicule en est équipé)
Cette caractéristique permet de chauffer le liquide de refroidissement du
moteur, d’accélérer le réchauffement de l’habitacle par temps froid et de
maintenir l’habitacle chaud.
Appuyez sur le contacteur pour
activer/désactiver le réchauffeur
électrique.
Si vous ne désactivez pas le contac-
teur, le régime moteur peut être plus
élevé au démarrage du moteur.
