TOYOTA HILUX 2021 Brugsanvisning (in Danish)

6417-3. Gør det selv-vedligeholdelse
HILUX OM0K641DK
7
Vedligeholdelse og pleje
Fjern bundpladen delvist, og
træk stikket ud, mens du
trykker på udløserknappen.
Drej pæresoklen mod uret.
Udskift pæren, og sæt pære-
soklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Kofanger
Kofanger-
beklæd-
ning
2
3
4
OM0K641DK.book Page 641 Monday, February 22, 2021 1:35 PM

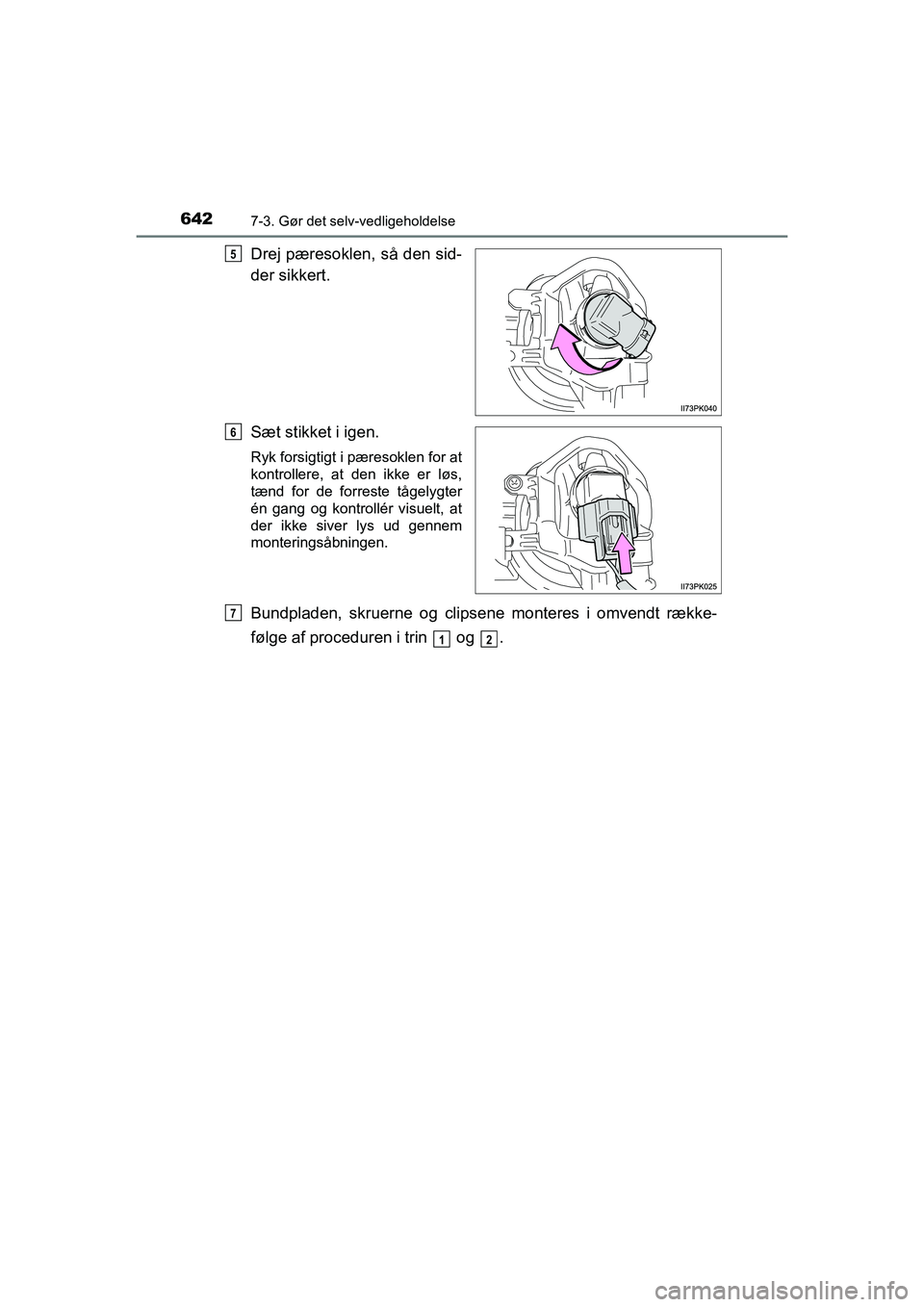

6427-3. Gør det selv-vedligeholdelse
HILUX OM0K641DK
Drej pæresoklen, så den sid-
der sikkert.
Sæt stikket i igen.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for de forreste tågelygter
én gang og kontrollér visuelt, at
der ikke siver lys ud gennem
monteringsåbningen.
Bundpladen, skruerne og clipsene monteres i omvendt række-
følge af proceduren i trin og .
5
6
7
12
OM0K641DK.book Page 642 Monday, February 22, 2021 1:35 PM

6437-3. Gør det selv-vedligeholdelse
HILUX OM0K641DK
7
Vedligeholdelse og pleje
nStop-/baglygter, bagblinklys, baklys og tågebaglygte
(hvis monteret) (uden LED-stoplygter)
Fjern sikringsboltene, og
træk enheden til siden for at
afmontere den.
Drej pæresoklen mod uret.Stop-/baglygter
Bagblinklys
Baklys eller tågebaglygte
Tag pæren ud. Stop-/baglygter
Bagblinklys
Baklys eller tågebaglygte
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
1
2
3
3
1
2
3
4
OM0K641DK.book Page 643 Monday, February 22, 2021 1:35 PM

6447-3. Gør det selv-vedligeholdelse
HILUX OM0K641DKn
Bagblinklys (med LED-stoplygter)
Fjern sikringsboltene, og
træk enheden til siden for at
afmontere den.
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
4
OM0K641DK.book Page 644 Monday, February 22, 2021 1:35 PM

6457-3. Gør det selv-vedligeholdelse
HILUX OM0K641DK
7
Vedligeholdelse og pleje
nNummerpladelysFjern enheden.
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
4
OM0K641DK.book Page 645 Monday, February 22, 2021 1:35 PM

6467-3. Gør det selv-vedligeholdelse
HILUX OM0K641DKn
Udvendigt fodlys (hvis monteret)
Pres den øverste del af side-
spejlet bagover for at vippe
spejlsiden opad, og sæt
beskyttende tape på den
nederste del af spejldækslet.
Pres to flade skruetrækkere
omviklet med tape ind under
spejlet, og frigør fligene bag
spejlet.
Lirk spejlet mod dig selv, og løsn
2 flige ad gangen.
Gå forsigtigt frem, og pas på, at
du ikke taber spejlet.
Løsn fligen som vist på illu-
strationen.
Fjern den øverste afdækning
og skruerne.
1
2
3
4
OM0K641DK.book Page 646 Monday, February 22, 2021 1:35 PM

6477-3. Gør det selv-vedligeholdelse
HILUX OM0K641DK
7
Vedligeholdelse og pleje
Vip spejlet fremover.
Fjern den nederste afdæk-
ning.
Fjern blinklysets lygteglas.
Tag pæresoklen ud.5
6
7
8
OM0K641DK.book Page 647 Monday, February 22, 2021 1:35 PM

6487-3. Gør det selv-vedligeholdelse
HILUX OM0K641DK
Drej afdækningen mod uret,
og tag den af.
Tag pæren ud.
Sæt afdækningen på i urets
retning, når den nye pære er
sat i.
Sæt pæresoklen i.
Sæt de to gribere (venstre side)
eller griberen (højre side) i hul-
lerne.
9
10
11
12
OM0K641DK.book Page 648 Monday, February 22, 2021 1:35 PM

6497-3. Gør det selv-vedligeholdelse
HILUX OM0K641DK
7
Vedligeholdelse og pleje
Montér blinklysets lygteglas.
Sæt fremspringet i hullet på lyg-
teglasset, og placér lygteglas-
sets hjørne ud for pladen som
vist på illustrationen.
Montér den nederste afdæk-
ning.
Stil spejlet tilbage i dets
oprindelige stilling.
Montér skruerne og den
øverste afdækning.
13
14
15
16
OM0K641DK.book Page 649 Monday, February 22, 2021 1:35 PM

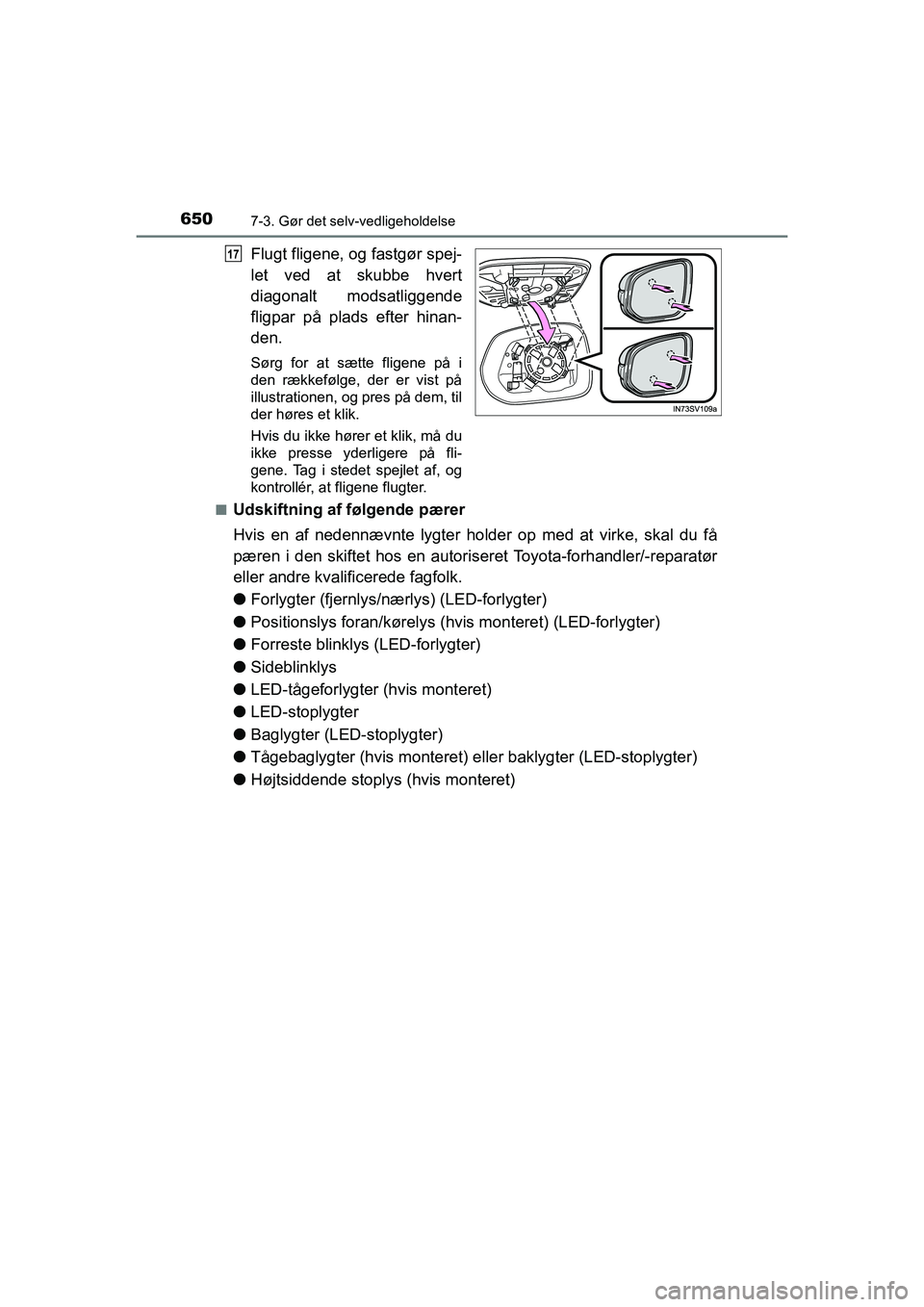

6507-3. Gør det selv-vedligeholdelse
HILUX OM0K641DK
Flugt fligene, og fastgør spej-
let ved at skubbe hvert
diagonalt modsatliggende
fligpar på plads efter hinan-
den.
Sørg for at sætte fligene på i
den rækkefølge, der er vist på
illustrationen, og pres på dem, til
der høres et klik.
Hvis du ikke hører et klik, må du
ikke presse yderligere på fli-
gene. Tag i stedet spejlet af, og
kontrollér, at fligene flugter.
n
Udskiftning af følgende pærer
Hvis en af nedennævnte lygter ho lder op med at virke, skal du få
pæren i den skiftet hos en autoriser et Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
l Forlygter (fjernlys/nærlys) (LED-forlygter)
l Positionslys foran/kørelys (hvis monteret) (LED-forlygter)
l Forreste blinklys (LED-forlygter)
l Sideblinklys
l LED-tågeforlygter (hvis monteret)
l LED-stoplygter
l Baglygter (LED-stoplygter)
l Tågebaglygter (hvis monteret) e ller baklygter (LED-stoplygter)
l Højtsiddende stoplys (hvis monteret)
17
