sensor TOYOTA HILUX 2021 Instructieboekje (in Dutch)

2524-3. Bedienen van verlichting en ruitenwissers
HILUX_OM_OM0K513E_(EE)

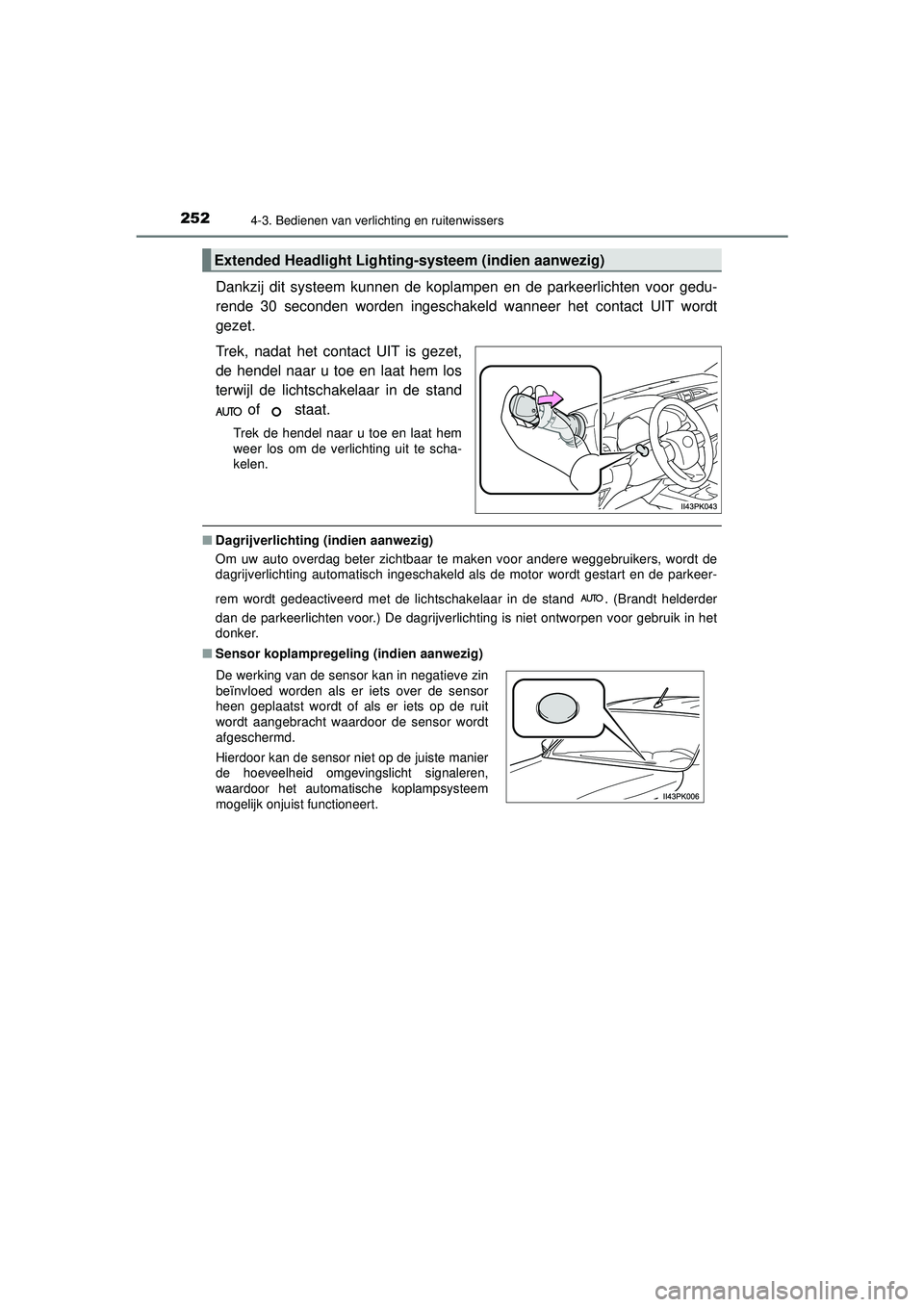

Dankzij dit systeem kunnen de koplampen en de parkeerlichten voor gedu-
rende 30 seconden worden ingeschakeld wanneer het contact UIT wordt
gezet.
Trek, nadat het contact UIT is gezet,
de hendel naar u toe en laat hem los
terwijl de lichtschakelaar in de stand of staat.
Trek de hendel naar u toe en laat hem
weer los om de verlichting uit te scha-
kelen.
■Dagrijverlichting (indien aanwezig)
Om uw auto overdag beter zichtbaar te maken voor andere weggebruikers, wordt de
dagrijverlichting automatisch ingeschakeld als de motor wordt gestart en de parkeer-
rem wordt gedeactiveerd met de lichtschakelaar in de stand . (Brandt helderder
dan de parkeerlichten voor.) De dagrijverlichting is niet ontworpen voor gebruik in het
donker.
■ Sensor koplampregeling (indien aanwezig)
Extended Headlight Lighting-systeem (indien aanwezig)
De werking van de sensor kan in negatieve zin
beïnvloed worden als er iets over de sensor
heen geplaatst wordt of als er iets op de ruit
wordt aangebracht waardoor de sensor wordt
afgeschermd.
Hierdoor kan de sensor niet op de juiste manier
de hoeveelheid omgevingslicht signaleren,
waardoor het automatische koplampsysteem
mogelijk onjuist functioneert.
HILUX_OM_OM0K513E_(EE).book Page 25 2 Wednesday, May 26, 2021 11:09 AM

2544-3. Bedienen van verlichting en ruitenwissers
HILUX_OM_OM0K513E_(EE)■

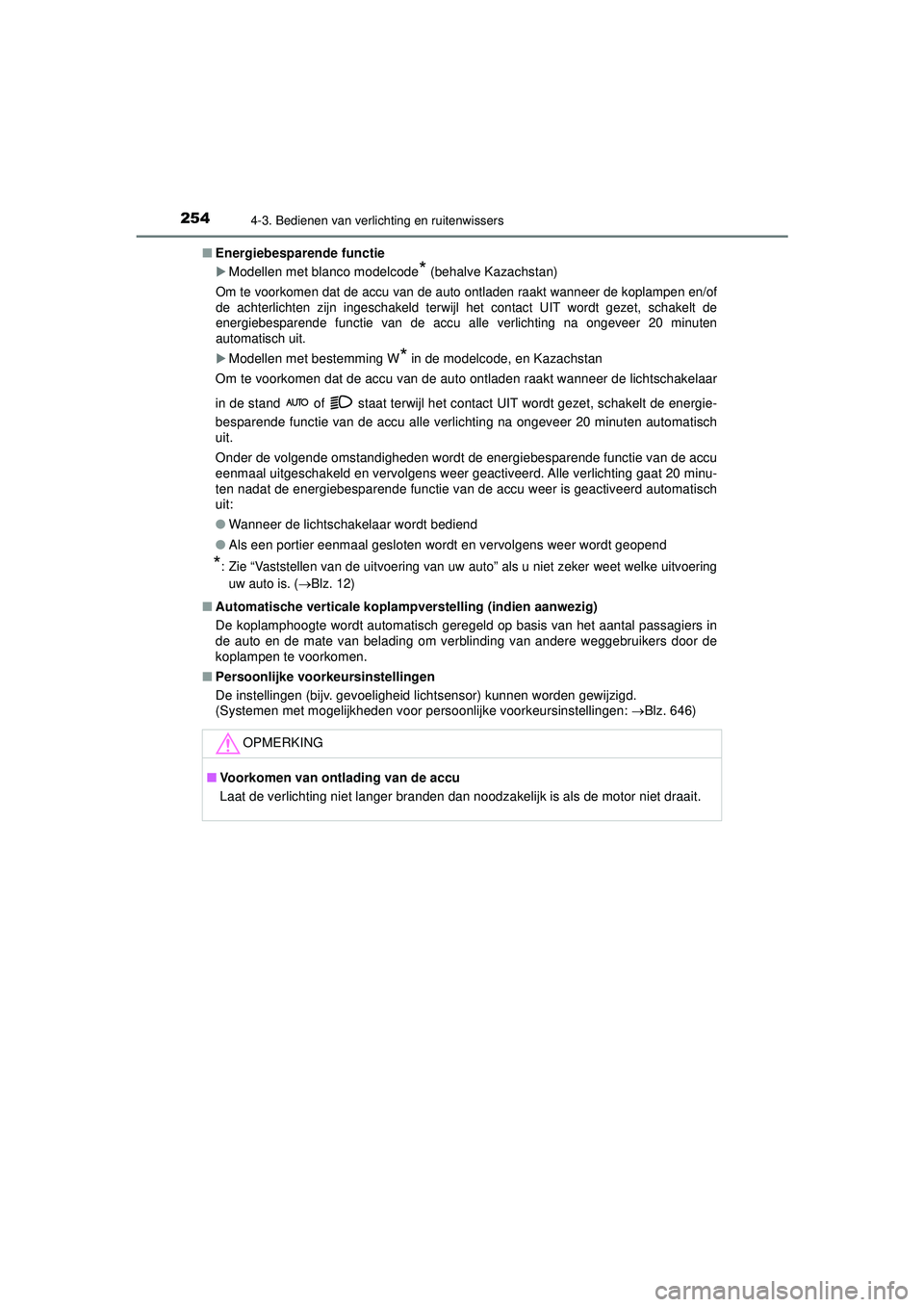

Energiebesparende functie
Modellen met blanco modelcode* (behalve Kazachstan)
Om te voorkomen dat de accu van de auto ontladen raakt wanneer de koplampen en/of
de achterlichten zijn ingeschakeld terwijl het contact UIT wordt gezet, schakelt de
energiebesparende functie van de accu alle verlichting na ongeveer 20 minuten
automatisch uit.
Modellen met bestemming W* in de modelcode, en Kazachstan
Om te voorkomen dat de accu van de auto ontladen raakt wanneer de lichtschakelaar
in de stand of staat terwijl het contact UIT wordt gezet, schakelt de energie-
besparende functie van de accu alle verlichting na ongeveer 20 minuten automatisch
uit.
Onder de volgende omstandigheden wordt de energiebesparende functie van de accu
eenmaal uitgeschakeld en vervolgens weer geactiveerd. Alle verlichting gaat 20 minu-
ten nadat de energiebesparende functie van de accu weer is geactiveerd automatisch
uit:
● Wanneer de lichtschakelaar wordt bediend
● Als een portier eenmaal gesloten wordt en vervolgens weer wordt geopend
*: Zie “Vaststellen van de uitvoering van uw aut o” als u niet zeker weet welke uitvoering
uw auto is. (
Blz. 12)
■ Automatische verticale koplampverstelling (indien aanwezig)
De koplamphoogte wordt automatisch geregeld op basis van het aantal passagiers in
de auto en de mate van belading om verblinding van andere weggebruikers door de
koplampen te voorkomen.
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. gevoeligheid lichtsensor) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen: Blz. 646)
OPMERKING
■ Voorkomen van ontlading van de accu
Laat de verlichting niet langer branden dan noodzakelijk is als de motor niet draait.
HILUX_OM_OM0K513E_(EE).book Page 25 4 Wednesday, May 26, 2021 11:09 AM

2674-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K513E_(EE)

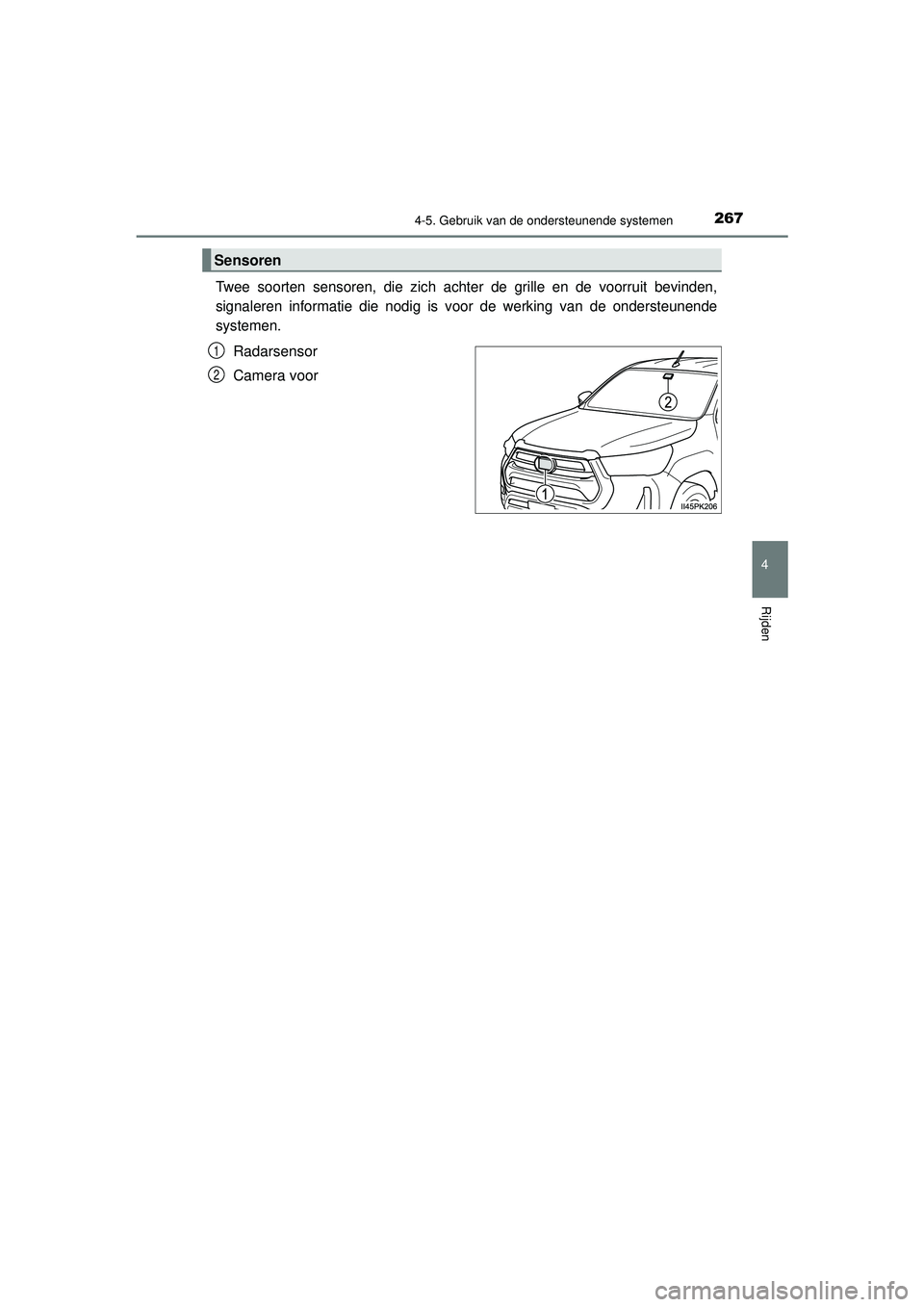

Twee soorten sensoren, die zich achter de grille en de voorruit bevinden,
signaleren informatie die nodig is voor de werking van de ondersteunende
systemen.
Radarsensor
Camera voor
Sensoren
1
2
HILUX_OM_OM0K513E_(EE).book Page 267 Wednesday, May 26, 2021 11:09 AM

2684-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K513E_(EE)

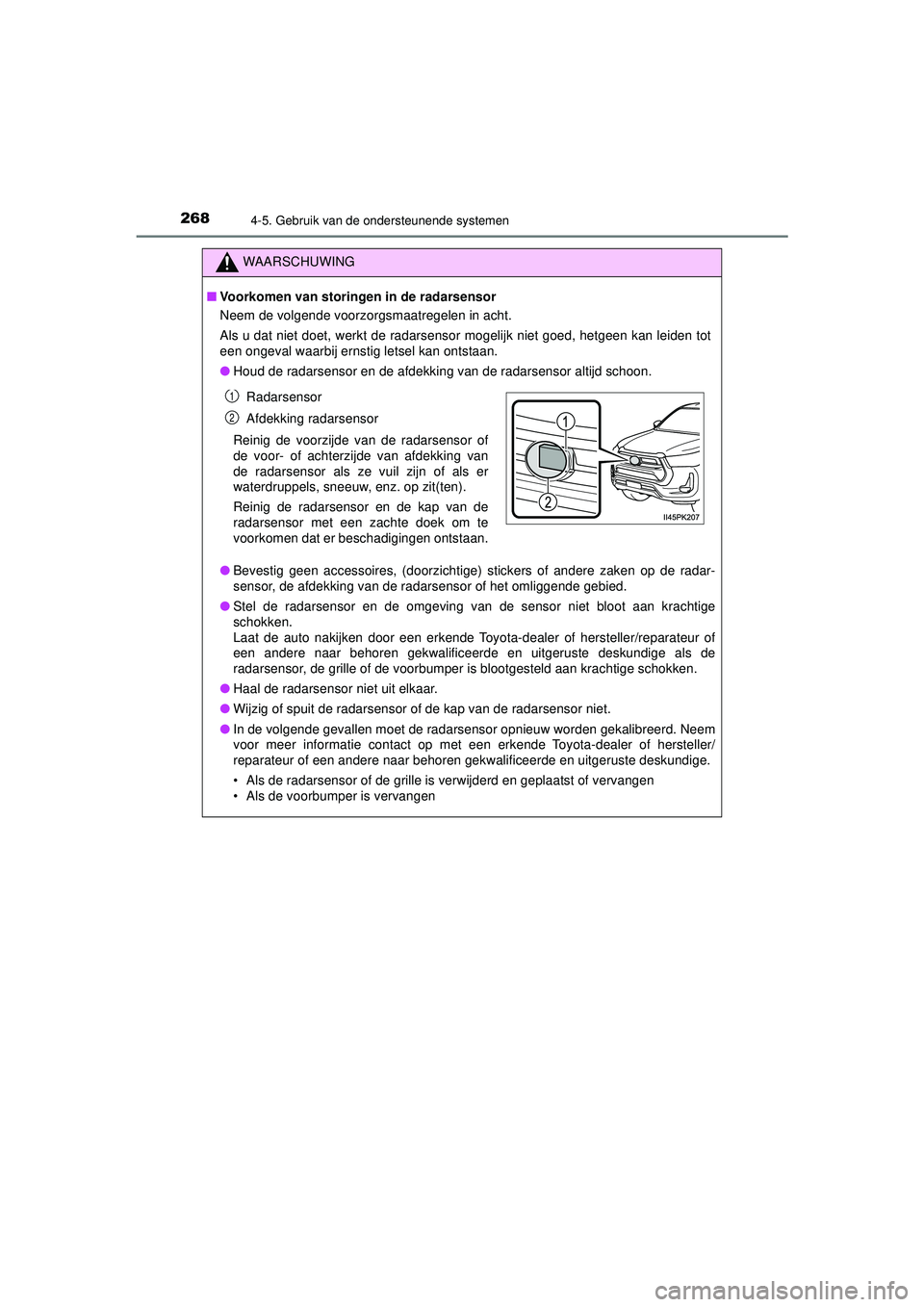

WAARSCHUWING
■Voorkomen van storingen in de radarsensor
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de radarsensor mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ontstaan.
● Houd de radarsensor en de afdekking van de radarsensor altijd schoon.
● Bevestig geen accessoires, (doorzichtige) stickers of andere zaken op de radar-
sensor, de afdekking van de radarsensor of het omliggende gebied.
● Stel de radarsensor en de omgeving van de sensor niet bloot aan krachtige
schokken.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als de
radarsensor, de grille of de voorbumper is blootgesteld aan krachtige schokken.
● Haal de radarsensor niet uit elkaar.
● Wijzig of spuit de radarsensor of de kap van de radarsensor niet.
● In de volgende gevallen moet de radar sensor opnieuw worden gekalibreerd. Neem
voor meer informatie contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
• Als de radarsensor of de grille is verwijderd en geplaatst of vervangen
• Als de voorbumper is vervangen
Radarsensor
Afdekking radarsensor
Reinig de voorzijde van de radarsensor of
de voor- of achterzijde van afdekking van
de radarsensor als ze vuil zijn of als er
waterdruppels, sneeuw, enz. op zit(ten).
Reinig de radarsensor en de kap van de
radarsensor met een zachte doek om te
voorkomen dat er beschadigingen ontstaan.1
2
HILUX_OM_OM0K513E_(EE).book Page 26 8 Wednesday, May 26, 2021 11:09 AM

2714-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K513E_(EE)
■Als een waarschuwingsmelding wordt weer gegeven op het multi-informatiedis-
play
Een van de systemen is mogelijk tijdelijk niet beschikbaar of er is mogelijk sprake van
een storing in het betreffende systeem.
● Voer in de volgende situaties de in de tabel aangegeven acties uit. Als wordt
gesignaleerd dat weer aan de normale werkingsvoorwaarden wordt voldaan,
verdwijnt de melding en werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
SituatieHandelingen
Als het gedeelte rondom een
camera bedekt is met vuil, vocht
(condens, ijs, enz.) of andere ver-
ontreinigingen
Verwijder het vuil e.d. met behulp van de rui-
tenwissers en de airco. ( Blz. 435, 443)
Als de temperatuur rondom de
camera voor niet binnen het
werkingsbereik ligt, bijvoorbeeld
doordat de auto in de zon of een
zeer koude omgeving staat
Als de camera voor heet is, bijvoorbeeld door-
dat de auto in de zon heeft gestaan, maak
dan gebruik van de airconditioning om het
gedeelte rondom de camera voor af te koelen.
Als bij het parkeren van de auto gebruik is
gemaakt van een zonnescherm, kan bij
bepaalde typen zonnescherm door het zon-
licht dat door het oppervlak ervan wordt
gereflecteerd de temperatuur van de
camera voor extreem hoog oplopen.
Als de camera voor koud is, bijvoorbeeld
doordat de auto in een zeer koude omgeving
heeft gestaan, maak dan gebruik van het air-
conditioningsysteem om het gedeelte rondom
te camera voor op te warmen.
Het gedeelte vóór de camera voor
wordt afgedekt, bijvoorbeeld
doordat de motorkap is geopend of
doordat een sticker op het gedeelte
van de voorruit vóór de camera
voor is geplakt.
Sluit de motorkap, verwijder de sticker, enz.,
zodat de camera voor niet meer wordt
afgedekt.
Wanneer “Pre-Collision System
Unavailable” (Pre-Crash Safety-
systeem niet beschikbaar) wordt
weergegeven.Controleer of er materialen op de radarsensor
of de afdekking van de radarsensor zijn
bevestigd en verwijder deze zo nodig.
HILUX_OM_OM0K513E_(EE).book Page 27 1 Wednesday, May 26, 2021 11:09 AM

273
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HILUX_OM_OM0K513E_(EE)

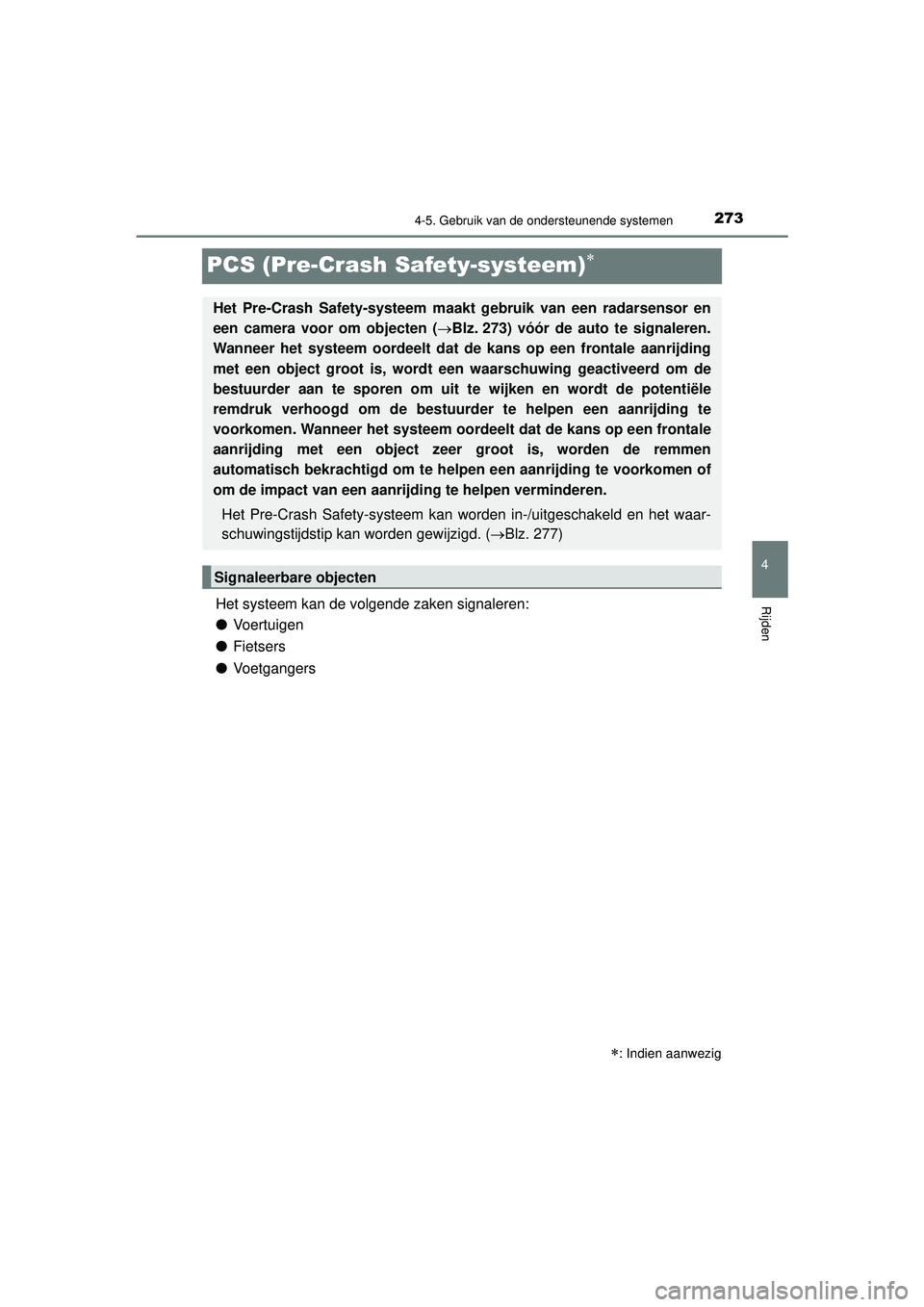

PCS (Pre-Crash Safety-systeem)
Het systeem kan de volgende zaken signaleren:
●Voertuigen
● Fietsers
● Voetgangers
: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van een radarsensor en
een camera voor om objecten ( Blz. 273) vóór de auto te signaleren.
Wanneer het systeem oordeelt dat de kans op een frontale aanrijding
met een object groot is, wordt een waarschuwing geactiveerd om de
bestuurder aan te sporen om uit te wijken en wordt de potentiële
remdruk verhoogd om de bestuurd er te helpen een aanrijding te
voorkomen. Wanneer het systeem oo rdeelt dat de kans op een frontale
aanrijding met een object zeer groot is, worden de remmen
automatisch bekrachtigd om te help en een aanrijding te voorkomen of
om de impact van een aanrijd ing te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en het waar-
schuwingstijdstip kan worden gewijzigd. ( Blz. 277)
Signaleerbare objecten
HILUX_OM_OM0K513E_(EE).book Page 27 3 Wednesday, May 26, 2021 11:09 AM

2764-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K513E_(EE)
WAARSCHUWING
■Wanneer moet het Pre-Crash Safety-systeem worden uitgeschakeld
Schakel in de volgende situaties het systeem uit, omdat het mogelijk niet juist werkt,
hetgeen kan leiden tot een ongeval waarbij ernstig letsel kan ontstaan:
● Als de auto wordt gesleept
● Bij het slepen van een andere auto
● Bij het vervoeren van de auto op een vrachtwagen, boot, trein of vergelijkbaar
transportmiddel
● Wanneer de auto wordt opgetakeld terwijl de motor aan staat en de wielen vrij
kunnen draaien
● Bij het controleren van de auto op een rollenbank, bijvoorbeeld een
vermogensbank of een snelheidsmetertester, of bij het balanceren van de wielen
aan de auto
● Als er veel kracht wordt uitgeoefend op de voorbumper of de grille door een
aanrijding of een andere oorzaak
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bij een ongeval of als er storingen zijn
● Als met een sportieve rijstijl of in het terrein wordt gereden
● Als de banden niet de juiste bandenspanning hebben
● Als de banden zeer versleten zijn
● Als er een andere maat banden dan voorgeschreven is gemonteerd
● Als er sneeuwkettingen zijn aangebracht
● Wanneer er een compact reservewiel is gemonteerd of een bandenreparatieset is
gebruikt
● Als er tijdelijk uitrusting (sneeuwploeg, enz.) die de radarsensor of de camera voor
kan hinderen op de auto is geplaatst
HILUX_OM_OM0K513E_(EE).book Page 27 6 Wednesday, May 26, 2021 11:09 AM

2814-5. Gebruik van de ondersteunende systemen
4
Rijden

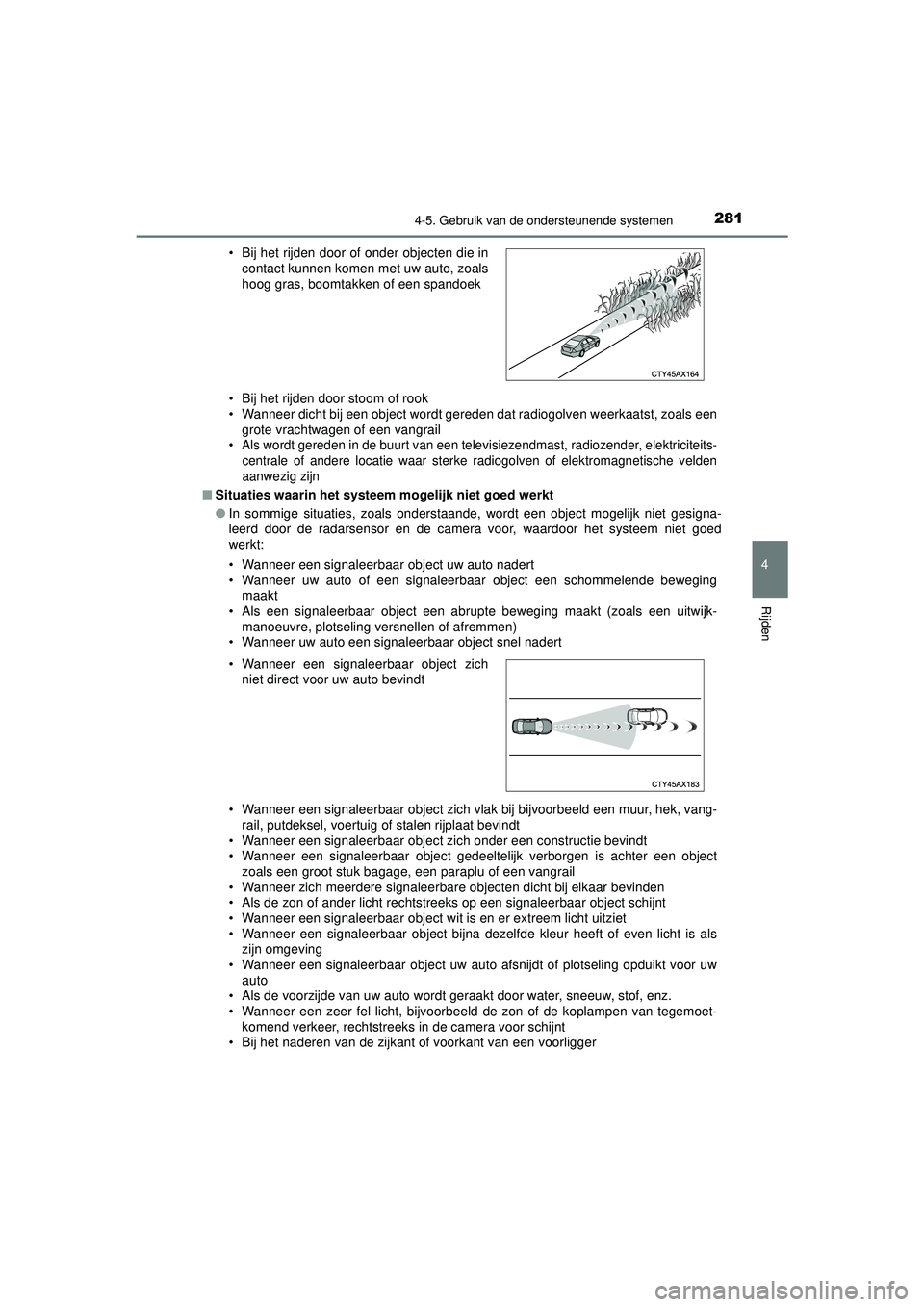

HILUX_OM_OM0K513E_(EE)• Bij het rijden door stoom of rook
• Wanneer dicht bij een object wordt gereden dat radiogolven weerkaatst, zoals een
grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een televisiezendmast, radiozender, elektriciteits- centrale of andere locatie waar sterke radiogolven of elektromagnetische velden
aanwezig zijn
■Situaties waarin het systeem mogelijk niet goed werkt
● In sommige situaties, zoals onderstaande, wordt een object mogelijk niet gesigna-
leerd door de radarsensor en de camera voor, waardoor het systeem niet goed
werkt:
• Wanneer een signaleerbaar object uw auto nadert
• Wanneer uw auto of een signaleerbaar object een schommelende beweging
maakt
• Als een signaleerbaar object een abrupte beweging maakt (zoals een uitwijk- manoeuvre, plotseling versnellen of afremmen)
• Wanneer uw auto een signaleerbaar object snel nadert
• Wanneer een signaleerbaar object zich vlak bij bijvoorbeeld een muur, hek, vang-
rail, putdeksel, voertuig of stalen rijplaat bevindt
• Wanneer een signaleerbaar object zich onder een constructie bevindt
• Wanneer een signaleerbaar object gedeeltelijk verborgen is achter een object zoals een groot stuk bagage, een paraplu of een vangrail
• Wanneer zich meerdere signaleerbare objecten dicht bij elkaar bevinden
• Als de zon of ander licht rechtstreeks op een signaleerbaar object schijnt
• Wanneer een signaleerbaar object wit is en er extreem licht uitziet
• Wanneer een signaleerbaar object bijna dezelfde kleur heeft of even licht is als zijn omgeving
• Wanneer een signaleerbaar object uw auto afsnijdt of plotseling opduikt voor uw auto
• Als de voorzijde van uw auto wordt geraakt door water, sneeuw, stof, enz.
• Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van tegemoet-
komend verkeer, rechtstreeks in de camera voor schijnt
• Bij het naderen van de zijkant of voorkant van een voorligger • Bij het rijden door of onder objecten die in
contact kunnen komen met uw auto, zoals
hoog gras, boomtakken of een spandoek
• Wanneer een signaleerbaar object zich niet direct voor uw auto bevindt
HILUX_OM_OM0K513E_(EE).book Page 28 1 Wednesday, May 26, 2021 11:09 AM

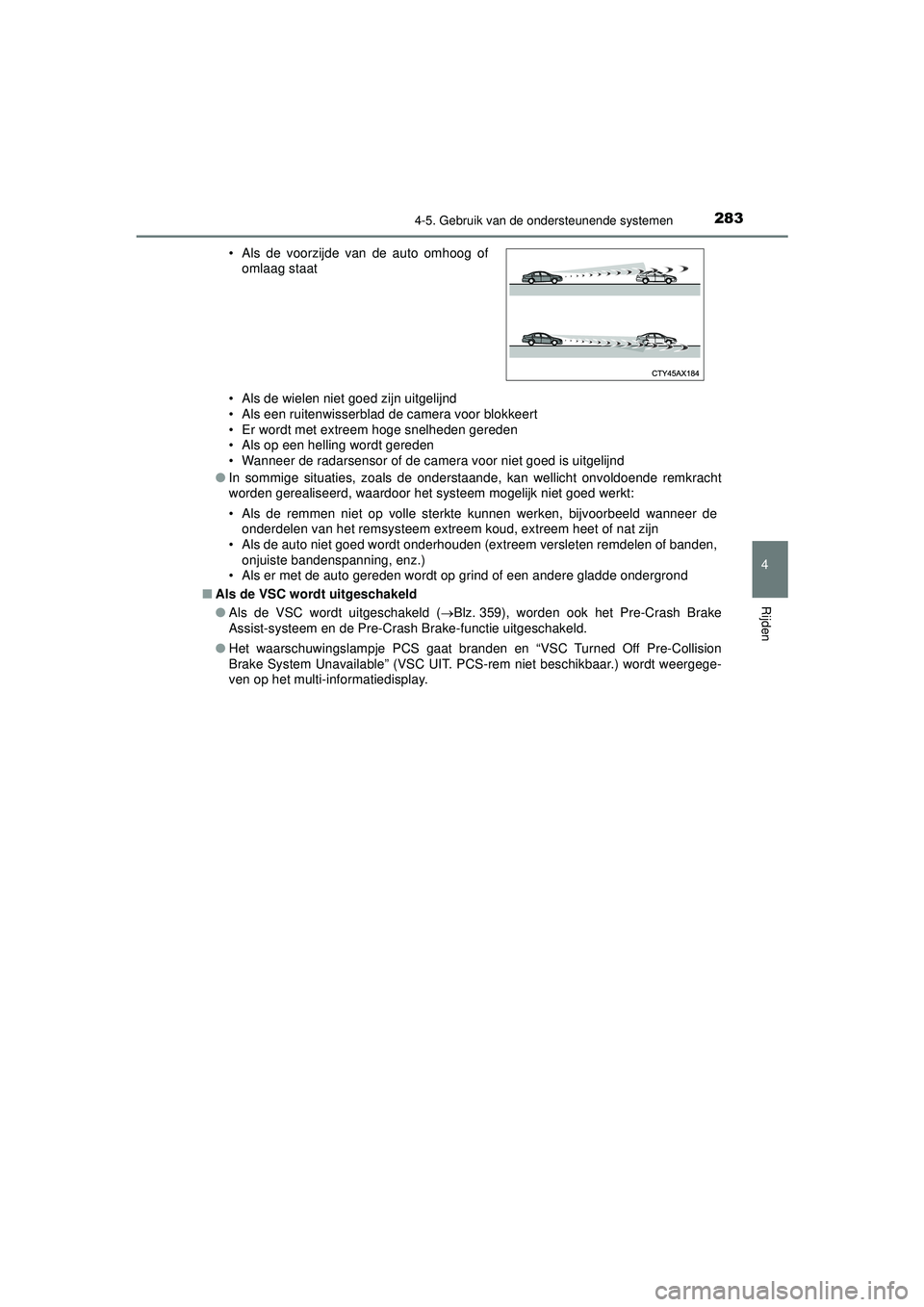

2834-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K513E_(EE)• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camera voor blokkeert
• Er wordt met extreem hoge snelheden gereden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camera voor niet goed is uitgelijnd
● In sommige situaties, zoals de onderstaande, kan wellicht onvoldoende remkracht
worden gerealiseerd, waardoor he t systeem mogelijk niet goed werkt:
• Als de remmen niet op volle sterkte kunnen werken, bijvoorbeeld wanneer de onderdelen van het remsysteem extreem koud, extreem heet of nat zijn
• Als de auto niet goed wordt onderhouden (extreem versleten remdelen of banden,
onjuiste bandenspanning, enz.)
• Als er met de auto gereden wordt op grind of een andere gladde ondergrond
■ Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld ( Blz. 359), worden ook het Pre-Crash Brake
Assist-systeem en de Pre-Cras h Brake-functie uitgeschakeld.
● Het waarschuwingslampje PCS gaat branden en “VSC Turned Off Pre-Collision
Brake System Unavailable” (VSC UIT. PCS-rem niet beschikbaar.) wordt weergege-
ven op het multi-informatiedisplay. • Als de voorzijde van de auto omhoog of
omlaag staat
HILUX_OM_OM0K513E_(EE).book Page 28 3 Wednesday, May 26, 2021 11:09 AM

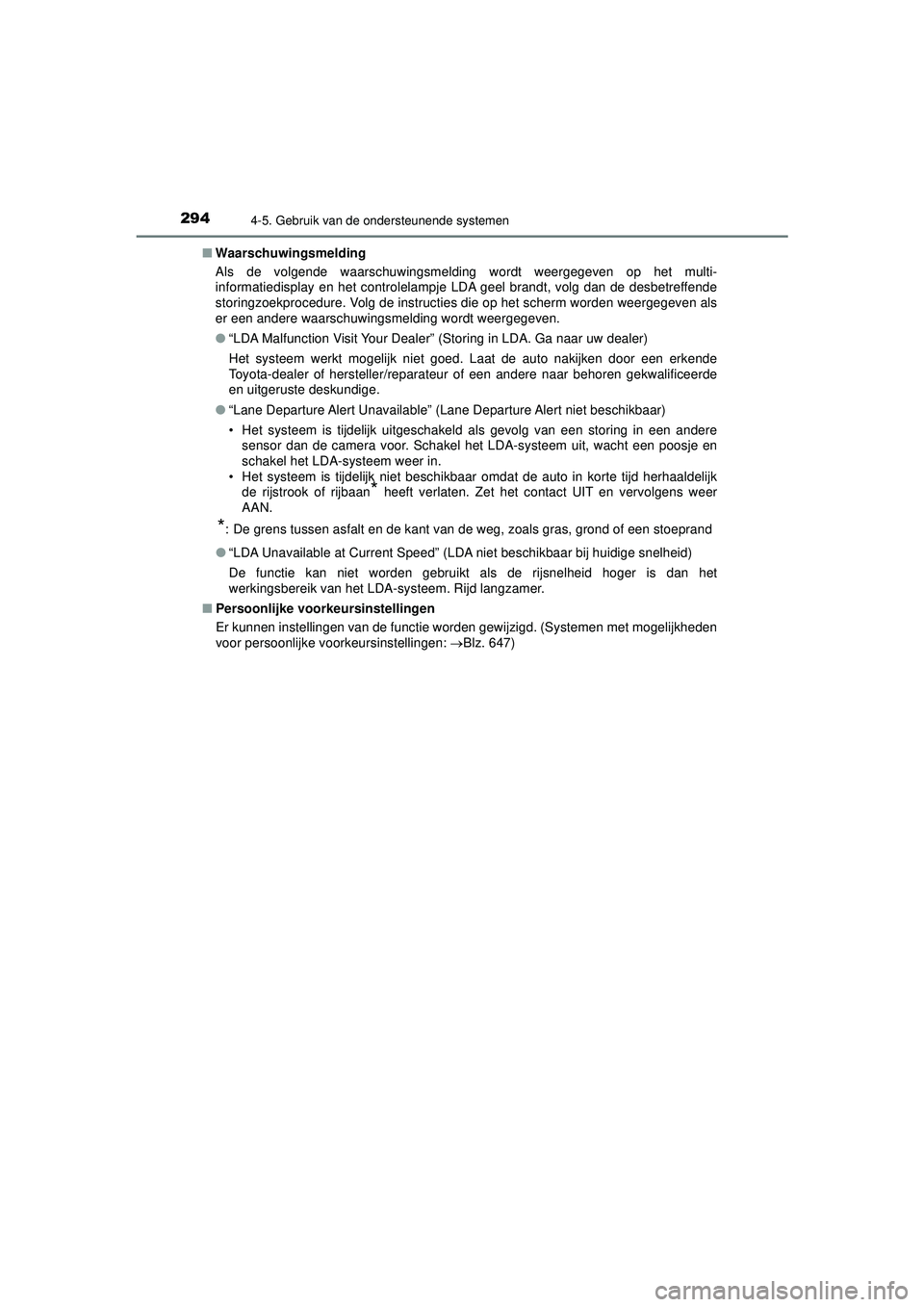

2944-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K513E_(EE)■
Waarschuwingsmelding
Als de volgende waarschuwingsmelding wordt weergegeven op het multi-
informatiedisplay en het controlelampje LDA geel brandt, volg dan de desbetreffende
storingzoekprocedure. Volg de instructies die op het scherm worden weergegeven als
er een andere waarschuwingsmelding wordt weergegeven.
●“LDA Malfunction Visit Your Dealer” (Storing in LDA. Ga naar uw dealer)
Het systeem werkt mogelijk niet goed. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
● “Lane Departure Alert Unavailable” ( Lane Departure Alert niet beschikbaar)
• Het systeem is tijdelijk uitgeschakeld als gevolg van een storing in een andere sensor dan de camera voor. Schakel het LDA-systeem uit, wacht een poosje en
schakel het LDA-systeem weer in.
• Het systeem is tijdelijk niet beschikbaar omdat de auto in korte tijd herhaaldelijk
de rijstrook of rijbaan
* heeft verlaten. Zet het contact UIT en vervolgens weer
AAN.
*: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoeprand
● “LDA Unavailable at Current Speed” (LDA niet beschikbaar bij huidige snelheid)
De functie kan niet worden gebruikt als de rijsnelheid hoger is dan het
werkingsbereik van het LDA-systeem. Rijd langzamer.
■ Persoonlijke voorkeursinstellingen
Er kunnen instellingen van de functie worden gewijzigd. (Systemen met mogelijkheden
voor persoonlijke voorkeursinstellingen: Blz. 647)
HILUX_OM_OM0K513E_(EE).book Page 29 4 Wednesday, May 26, 2021 11:09 AM
