sensor TOYOTA HILUX 2021 Instructieboekje (in Dutch)

2994-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K513E_(EE)

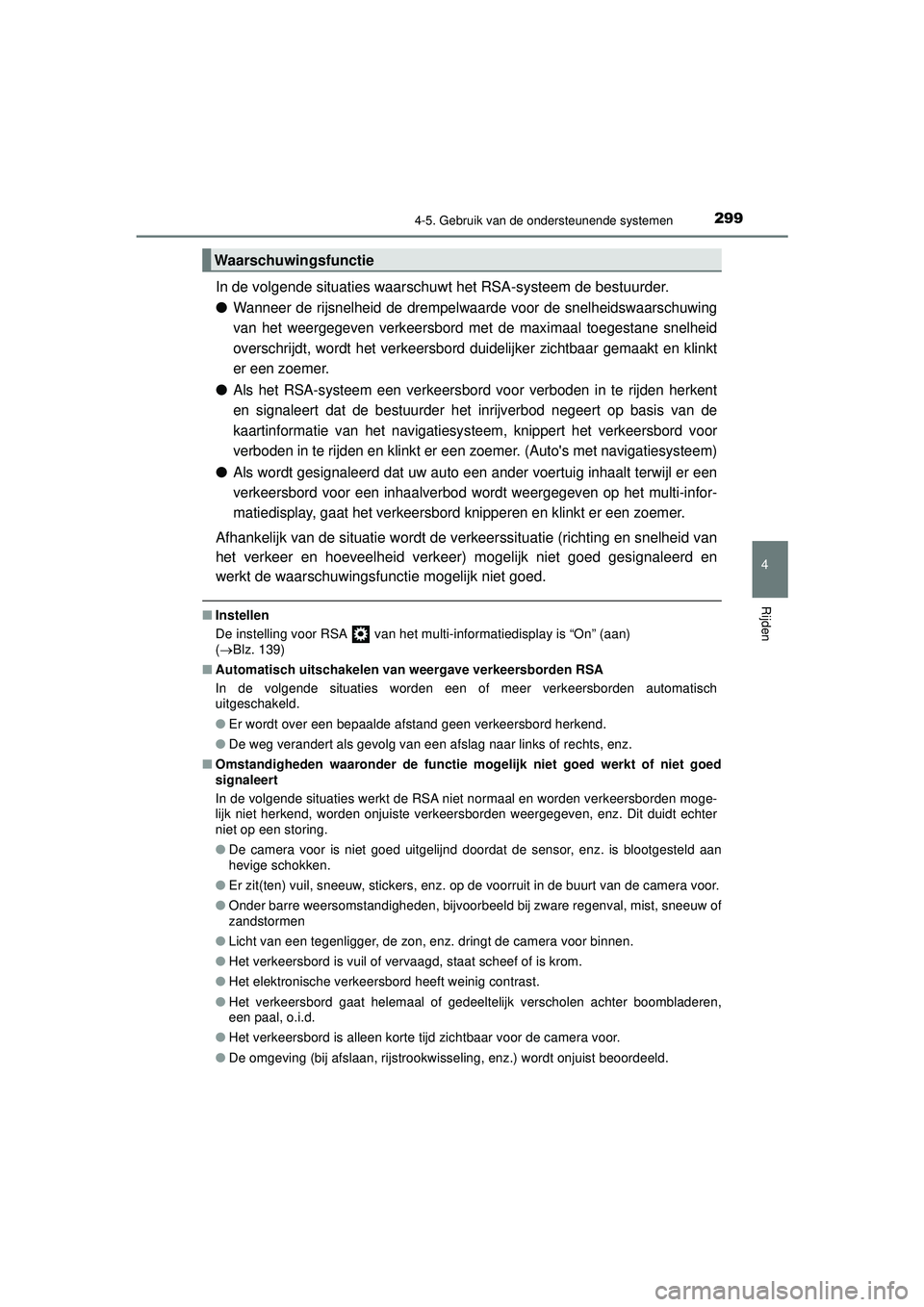

In de volgende situaties waarschuwt het RSA-systeem de bestuurder.
●
Wanneer de rijsnelheid de drempelwaarde voor de snelheidswaarschuwing
van het weergegeven verkeersbord met de maximaal toegestane snelheid
overschrijdt, wordt het verkeersbord duidelijker zichtbaar gemaakt en klinkt
er een zoemer.
●Als het RSA-systeem een verkeersbord voor verboden in te rijden herkent
en signaleert dat de bestuurder het inrijverbod negeert op basis van de
kaartinformatie van het navigatiesys teem, knippert het verkeersbord voor
verboden in te rijden en klinkt er e en zoemer. (Auto's met navigatiesysteem)
●Als wordt gesignaleerd dat uw auto een ander voertuig inhaalt terwijl er een
verkeersbord voor een inhaalverbod wordt weergegeven op het multi-infor-
matiedisplay, gaat het verkeersbord knipperen en klinkt er een zoemer.
Afhankelijk van de situatie wordt de verkeerssituatie (richting en snelheid van
het verkeer en hoeveelheid verkeer) mogelijk niet goed gesignaleerd en
werkt de waarschuwingsfunctie mogelijk niet goed.
■Instellen
De instelling voor RSA van het multi-informatiedisplay is “On” (aan)
( Blz. 139)
■ Automatisch uitschakelen van weergave verkeersborden RSA
In de volgende situaties worden een of meer verkeersborden automatisch
uitgeschakeld.
● Er wordt over een bepaalde afstand geen verkeersbord herkend.
● De weg verandert als gevolg van een afslag naar links of rechts, enz.
■ Omstandigheden waaronder de functie mo gelijk niet goed werkt of niet goed
signaleert
In de volgende situaties werkt de RSA niet normaal en worden verkeersborden moge-
lijk niet herkend, worden onjuiste verkeersborden weergegeven, enz. Dit duidt echter
niet op een storing.
● De camera voor is niet goed uitgelijnd doordat de sensor, enz. is blootgesteld aan
hevige schokken.
● Er zit(ten) vuil, sneeuw, stickers, enz. op de voorruit in de buurt van de camera voor.
● Onder barre weersomstandigheden, bijvoorbeel d bij zware regenval, mist, sneeuw of
zandstormen
● Licht van een tegenligger, de zon, enz. dringt de camera voor binnen.
● Het verkeersbord is vuil of vervaagd, staat scheef of is krom.
● Het elektronische verkeersbord heeft weinig contrast.
● Het verkeersbord gaat helemaal of gedeeltelijk verscholen achter boombladeren,
een paal, o.i.d.
● Het verkeersbord is alleen korte tijd zichtbaar voor de camera voor.
● De omgeving (bij afslaan, rijstrookwisseling, enz.) wordt onjuist beoordeeld.
Waarschuwingsfunctie
HILUX_OM_OM0K513E_(EE).book Page 29 9 Wednesday, May 26, 2021 11:09 AM

3024-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K513E_(EE)

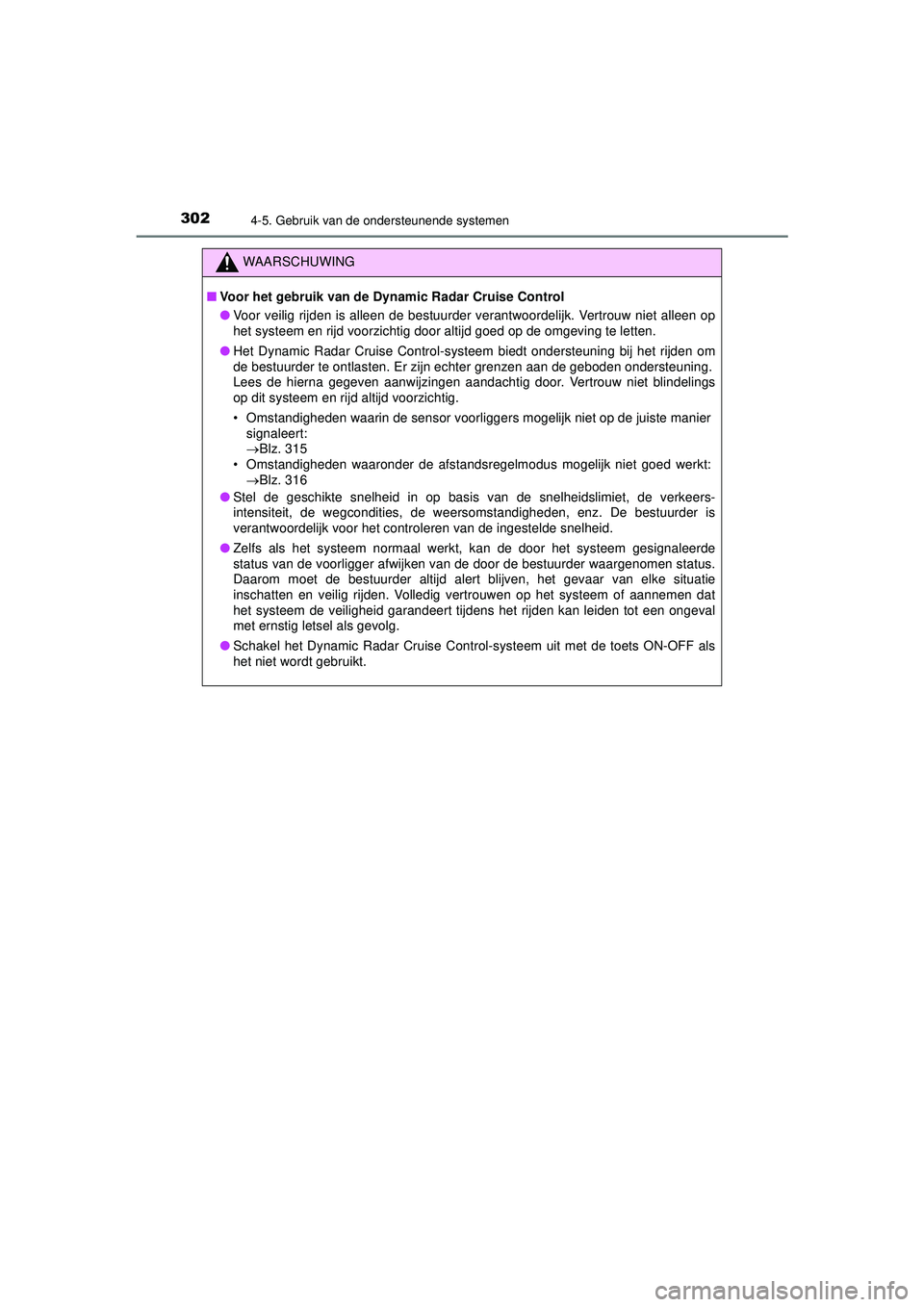

WAARSCHUWING
■Voor het gebruik van de Dynamic Radar Cruise Control
● Voor veilig rijden is alleen de bestuurder verantwoordelijk. Vertrouw niet alleen op
het systeem en rijd voorzichtig door altijd goed op de omgeving te letten.
● Het Dynamic Radar Cruise Control-systeem biedt ondersteuning bij het rijden om
de bestuurder te ontlasten. Er zijn echter grenzen aan de geboden ondersteuning.
Lees de hierna gegeven aanwijzingen aandachtig door. Vertrouw niet blindelings
op dit systeem en rijd altijd voorzichtig.
• Omstandigheden waarin de sensor voorliggers mogelijk niet op de juiste manier
signaleert:
Blz. 315
• Omstandigheden waaronder de afstandsregelmodus mogelijk niet goed werkt: Blz. 316
● Stel de geschikte snelheid in op basis van de snelheidslimiet, de verkeers-
intensiteit, de wegcondities, de weersomstandigheden, enz. De bestuurder is
verantwoordelijk voor het controleren van de ingestelde snelheid.
● Zelfs als het systeem normaal werkt, kan de door het systeem gesignaleerde
status van de voorligger afwijken van de door de bestuurder waargenomen status.
Daarom moet de bestuurder altijd alert blijven, het gevaar van elke situatie
inschatten en veilig rijden. Volledig vertrouwen op het systeem of aannemen dat
het systeem de veiligheid garandeert tijdens het rijden kan leiden tot een ongeval
met ernstig letsel als gevolg.
● Schakel het Dynamic Radar Cruise Control-systeem uit met de toets ON-OFF als
het niet wordt gebruikt.
HILUX_OM_OM0K513E_(EE).book Page 30 2 Wednesday, May 26, 2021 11:09 AM

3044-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K513E_(EE)

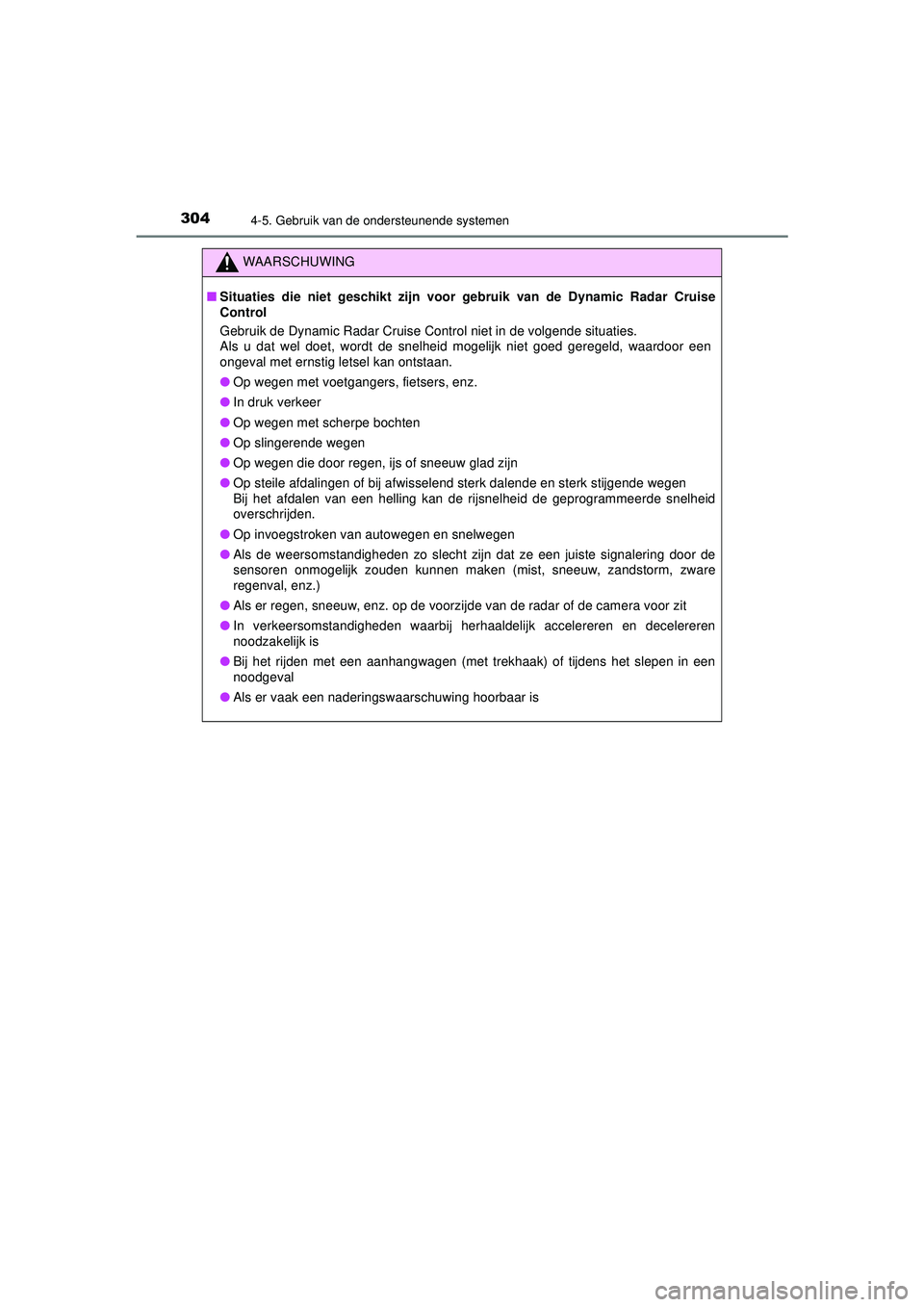

WAARSCHUWING
■Situaties die niet geschikt zijn voor gebruik van de Dynamic Radar Cruise
Control
Gebruik de Dynamic Radar Cruise Control niet in de volgende situaties.
Als u dat wel doet, wordt de snelheid mogelijk niet goed geregeld, waardoor een
ongeval met ernstig letsel kan ontstaan.
● Op wegen met voetgangers, fietsers, enz.
● In druk verkeer
● Op wegen met scherpe bochten
● Op slingerende wegen
● Op wegen die door regen, ijs of sneeuw glad zijn
● Op steile afdalingen of bij afwisselend sterk dalende en sterk stijgende wegen
Bij het afdalen van een helling kan de rijsnelheid de geprogrammeerde snelheid
overschrijden.
● Op invoegstroken van autowegen en snelwegen
● Als de weersomstandigheden zo slecht zijn dat ze een juiste signalering door de
sensoren onmogelijk zouden kunnen maken (mist, sneeuw, zandstorm, zware
regenval, enz.)
● Als er regen, sneeuw, enz. op de voorzijde van de radar of de camera voor zit
● In verkeersomstandigheden waarbij herhaaldelijk accelereren en decelereren
noodzakelijk is
● Bij het rijden met een aanhangwagen (met trekhaak) of tijdens het slepen in een
noodgeval
● Als er vaak een naderin gswaarschuwing hoorbaar is
HILUX_OM_OM0K513E_(EE).book Page 30 4 Wednesday, May 26, 2021 11:09 AM

3054-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K513E_(EE)

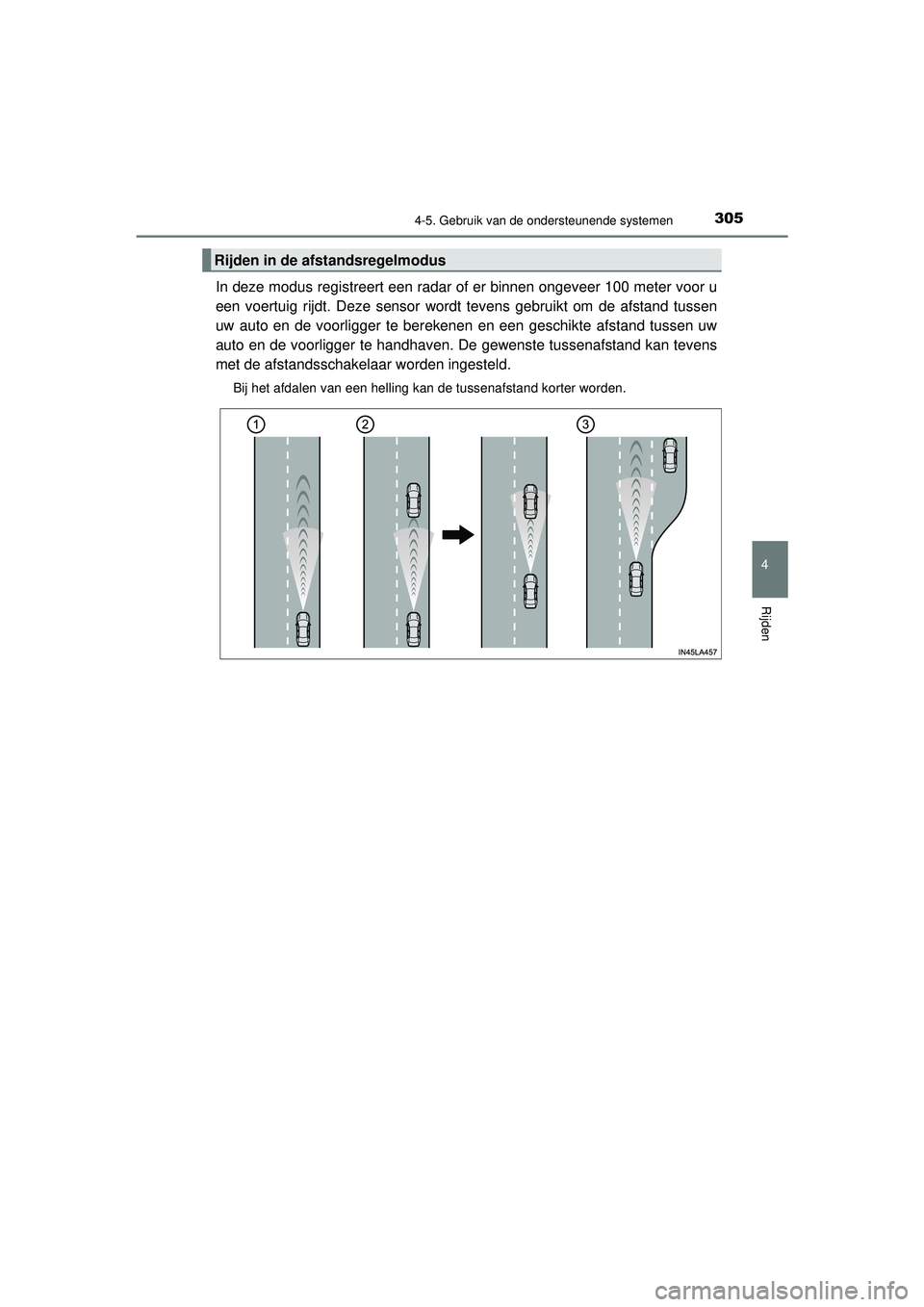

In deze modus registreert een radar of er binnen ongeveer 100 meter voor u
een voertuig rijdt. Deze sensor wordt tevens gebruikt om de afstand tussen
uw auto en de voorligger te berekenen en een geschikte afstand tussen uw
auto en de voorligger te handhaven. De gewenste tussenafstand kan tevens
met de afstandsschakelaar worden ingesteld.
Bij het afdalen van een helling kan de tussenafstand korter worden.
Rijden in de afstandsregelmodus
HILUX_OM_OM0K513E_(EE).book Page 305 Wednesday, May 26, 2021 11:09 AM

3134-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K513E_(EE)

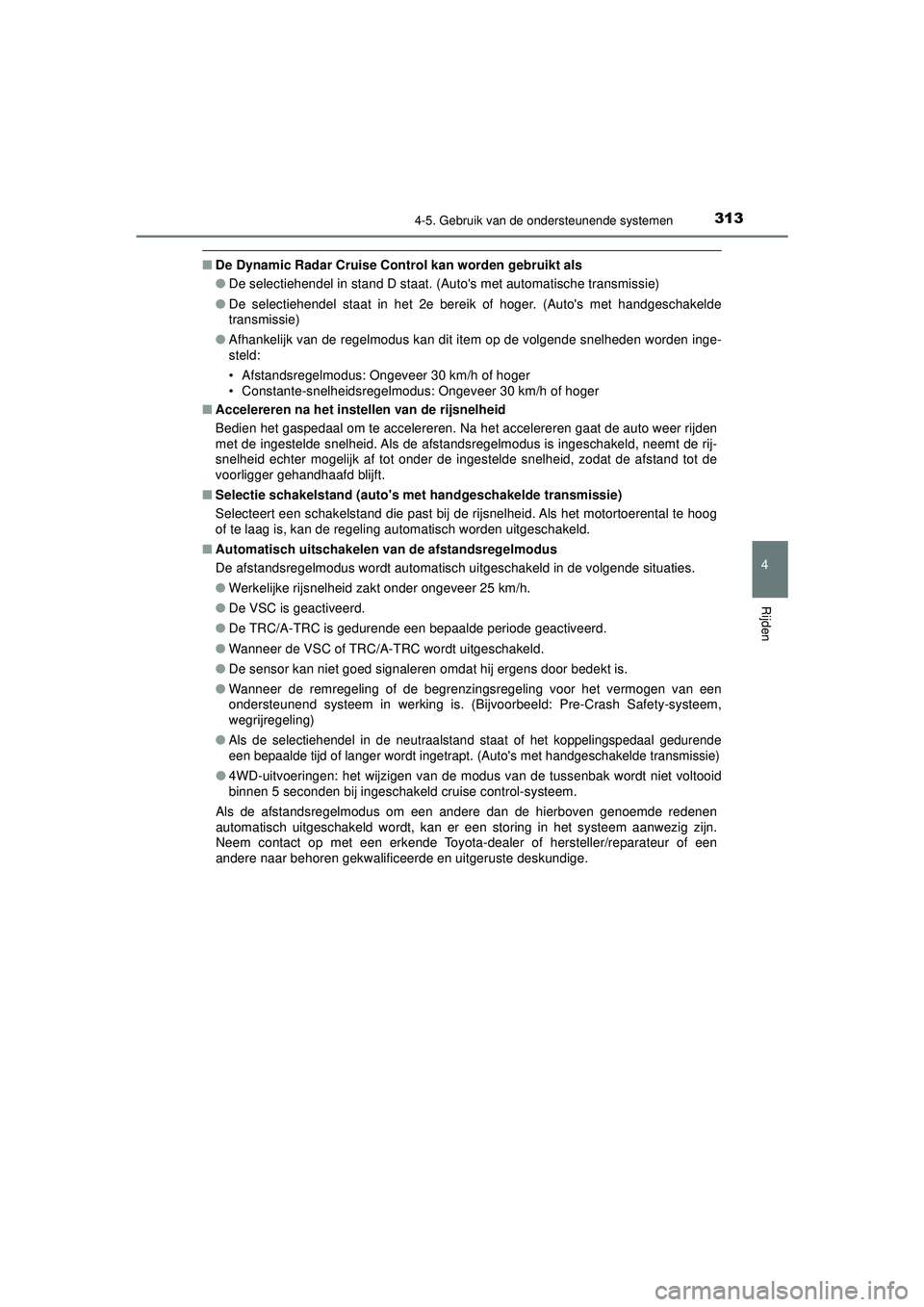

■De Dynamic Radar Cruise Cont rol kan worden gebruikt als
● De selectiehendel in stand D staat. (Auto's met automatische transmissie)
● De selectiehendel staat in het 2e bereik of hoger. (Auto's met handgeschakelde
transmissie)
● Afhankelijk van de regelmodus kan dit item op de volgende snelheden worden inge-
steld:
• Afstandsregelmodus: Ongeveer 30 km/h of hoger
• Constante-snelheidsregelmodus: Ongeveer 30 km/h of hoger
■ Accelereren na het instel len van de rijsnelheid
Bedien het gaspedaal om te accelereren. Na het accelereren gaat de auto weer rijden
met de ingestelde snelheid. Als de afstandsregelmodus is ingeschakeld, neemt de rij-
snelheid echter mogelijk af tot onder de ingestelde snelheid, zodat de afstand tot de
voorligger gehandhaafd blijft.
■ Selectie schakelstand (auto's me t handgeschakelde transmissie)
Selecteert een schakelstand die past bij de rijsnelheid. Als het motortoerental te hoog
of te laag is, kan de regeling automatisch worden uitgeschakeld.
■ Automatisch uitschakelen van de afstandsregelmodus
De afstandsregelmodus wordt automatisch uitgeschakeld in de volgende situaties.
● Werkelijke rijsnelheid zakt onder ongeveer 25 km/h.
● De VSC is geactiveerd.
● De TRC/A-TRC is gedurende een bepaalde periode geactiveerd.
● Wanneer de VSC of TRC/A-TRC wordt uitgeschakeld.
● De sensor kan niet goed signaleren omdat hij ergens door bedekt is.
● Wanneer de remregeling of de begrenzingsregeling voor het vermogen van een
ondersteunend systeem in werking is. (Bij voorbeeld: Pre-Crash Safety-systeem,
wegrijregeling)
●
Als de selectiehendel in de neutraalstand staat of het koppelingspedaal gedurende
een bepaalde tijd of langer wordt ingetrapt . (Auto's met handgeschakelde transmissie)
●4WD-uitvoeringen: het wijzigen van de modus van de tussenbak wordt niet voltooid
binnen 5 seconden bij ingeschakeld cruise control-systeem.
Als de afstandsregelmodus om een andere dan de hierboven genoemde redenen
automatisch uitgeschakeld wordt, kan er een storing in het systeem aanwezig zijn.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
HILUX_OM_OM0K513E_(EE).book Page 31 3 Wednesday, May 26, 2021 11:09 AM

3154-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K513E_(EE)■

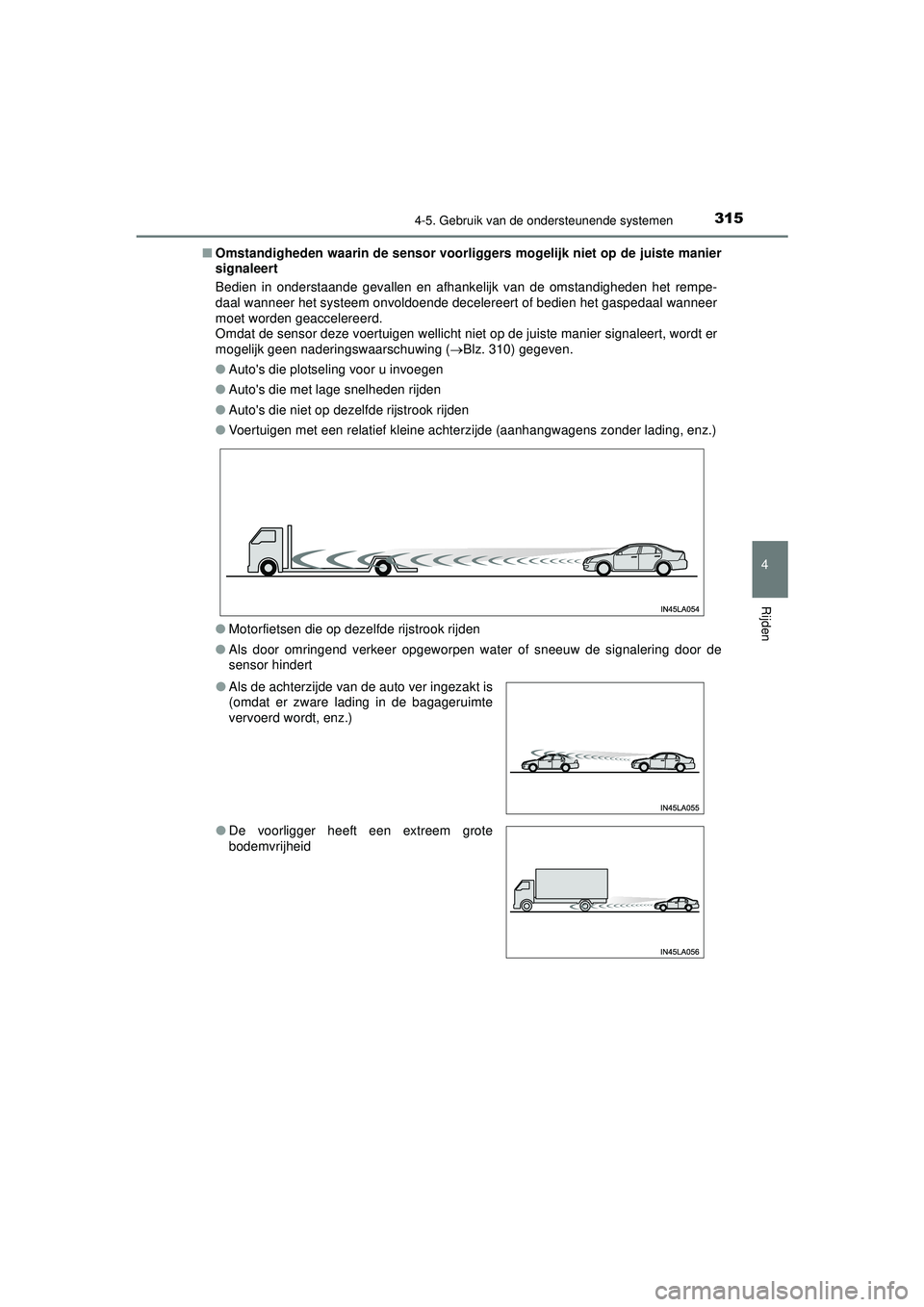

Omstandigheden waarin de sensor voorligg ers mogelijk niet op de juiste manier
signaleert
Bedien in onderstaande gevallen en afhankelijk van de omstandigheden het rempe-
daal wanneer het systeem onvoldoende decelereert of bedien het gaspedaal wanneer
moet worden geaccelereerd.
Omdat de sensor deze voertuigen wellicht niet op de juiste manier signaleert, wordt er
mogelijk geen naderingswaarschuwing ( Blz. 310) gegeven.
● Auto's die plotseling voor u invoegen
● Auto's die met lage snelheden rijden
● Auto's die niet op dezelfde rijstrook rijden
● Voertuigen met een relatief kleine achterzijde (aanhangwagens zonder lading, enz.)
● Motorfietsen die op dezelfde rijstrook rijden
● Als door omringend verkeer opgeworpen water of sneeuw de signalering door de
sensor hindert
●Als de achterzijde van de auto ver ingezakt is
(omdat er zware lading in de bagageruimte
vervoerd wordt, enz.)
● De voorligger heeft een extreem grote
bodemvrijheid
HILUX_OM_OM0K513E_(EE).book Page 31 5 Wednesday, May 26, 2021 11:09 AM

3164-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K513E_(EE)■

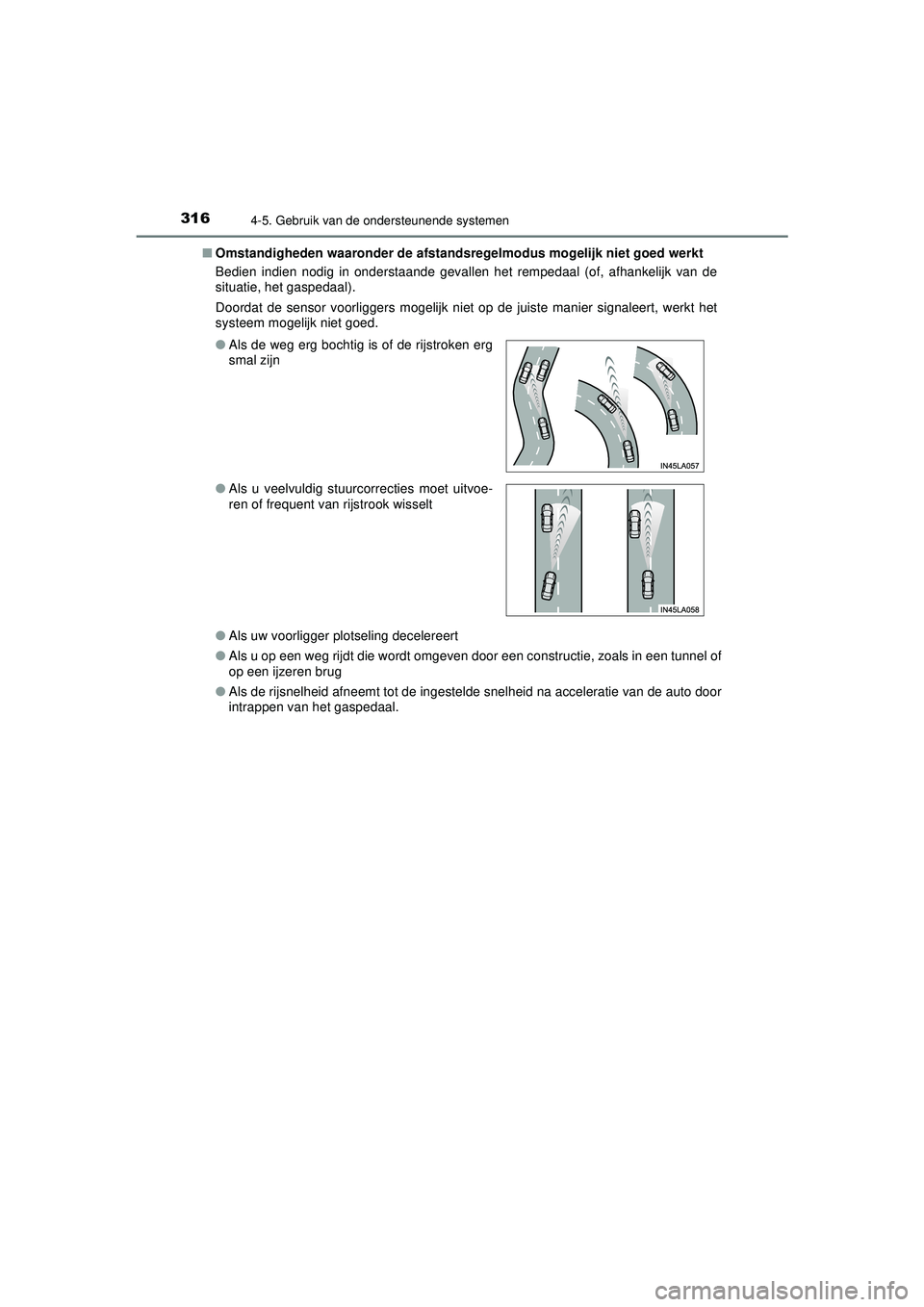

Omstandigheden waaronder de afstandsregelmodus mogelijk niet goed werkt
Bedien indien nodig in onderstaande gevallen het rempedaal (of, afhankelijk van de
situatie, het gaspedaal).
Doordat de sensor voorliggers mogelijk niet op de juiste manier signaleert, werkt het
systeem mogelijk niet goed.
● Als uw voorligger plotseling decelereert
● Als u op een weg rijdt die wordt omgeven door een constructie, zoals in een tunnel of
op een ijzeren brug
● Als de rijsnelheid afneemt tot de ingestelde snelheid na acceleratie van de auto door
intrappen van het gaspedaal.
●
Als de weg erg bochtig is of de rijstroken erg
smal zijn
● Als u veelvuldig stuurcorrecties moet uitvoe-
ren of frequent van rijstrook wisselt
HILUX_OM_OM0K513E_(EE).book Page 31 6 Wednesday, May 26, 2021 11:09 AM

321
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HILUX_OM_OM0K513E_(EE)

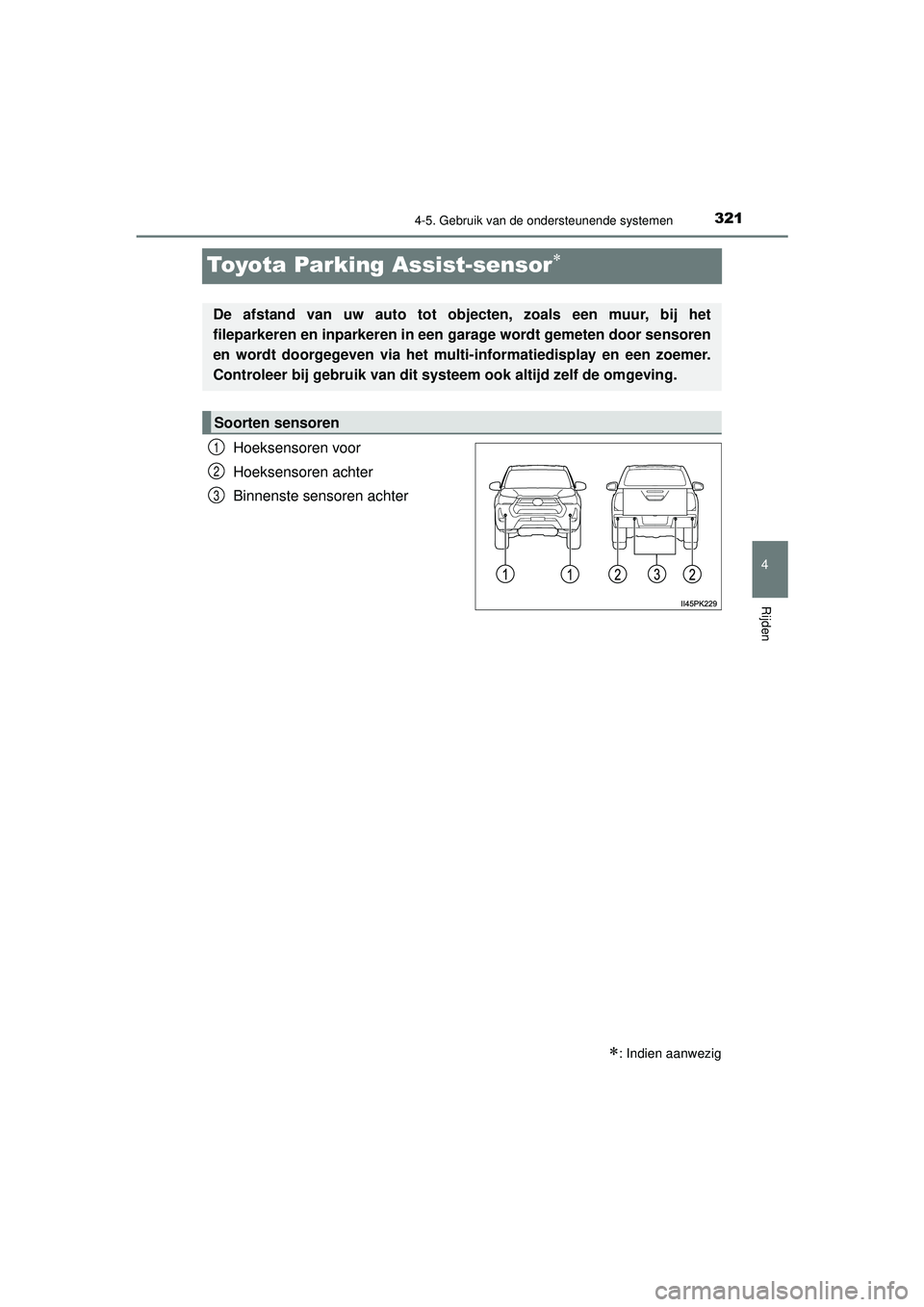

Toyota Parking Assist-sensor
Hoeksensoren voor
Hoeksensoren achter
Binnenste sensoren achter
: Indien aanwezig
De afstand van uw auto tot objecten, zoals een muur, bij het
fileparkeren en inparkeren in een garage wordt gemeten door sensoren
en wordt doorgegeven via het multi- informatiedisplay en een zoemer.
Controleer bij gebruik van dit syst eem ook altijd zelf de omgeving.
Soorten sensoren
1
2
3
HILUX_OM_OM0K513E_(EE).book Page 32 1 Wednesday, May 26, 2021 11:09 AM

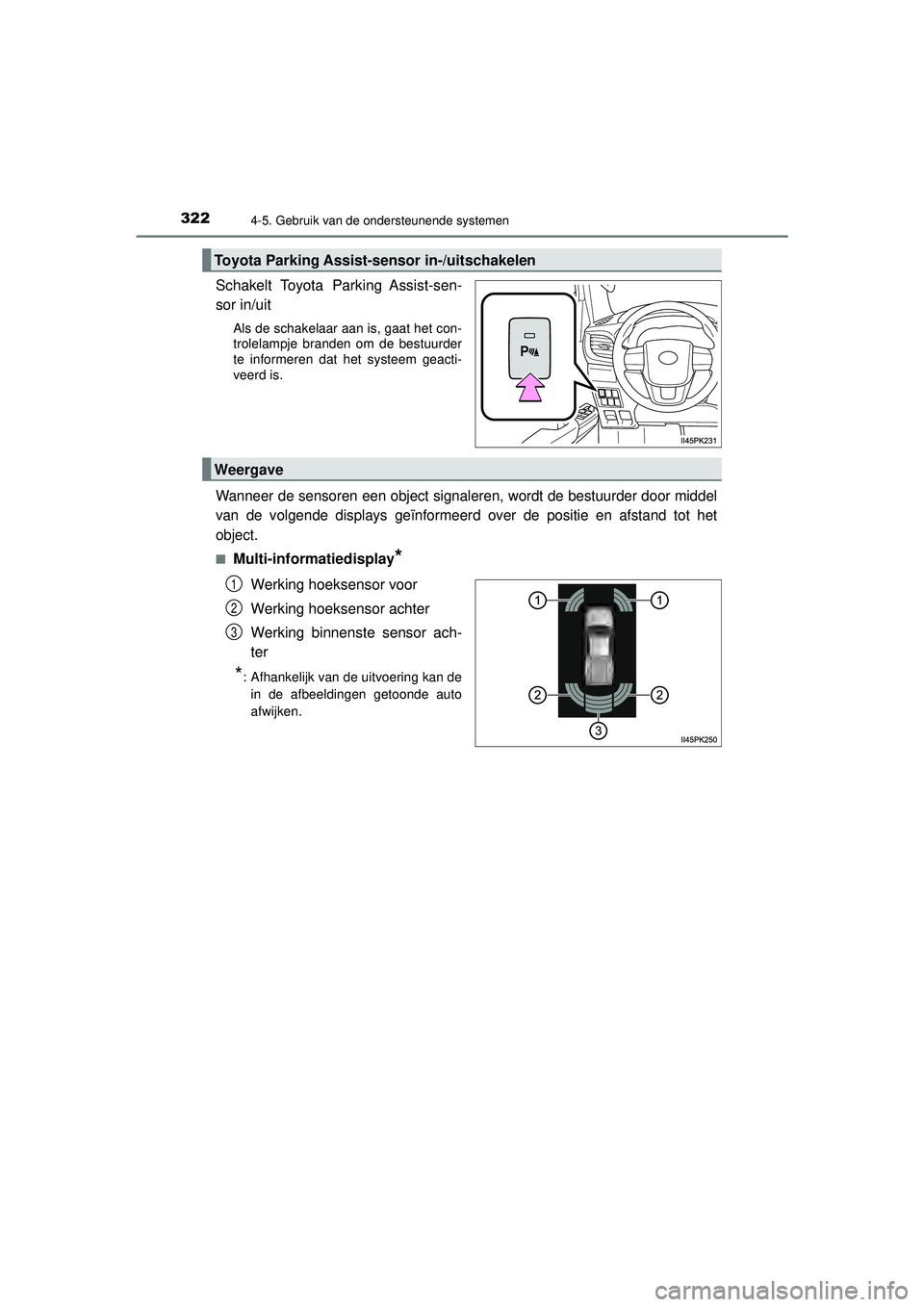

3224-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K513E_(EE)
Schakelt Toyota Parking Assist-sen-
sor in/uit
Als de schakelaar aan is, gaat het con-
trolelampje branden om de bestuurder
te informeren dat het systeem geacti-
veerd is.
Wanneer de sensoren een object signaleren, wordt de bestuurder door middel
van de volgende displays geïnformeerd over de positie en afstand tot het
object.
■Multi-informatiedisplay*
Werking hoeksensor voor
Werking hoeksensor achter
Werking binnenste sensor ach-
ter
*: Afhankelijk van de uitvoering kan de in de afbeeldingen getoonde auto
afwijken.
Toyota Parking Assist-sensor in-/uitschakelen
Weergave
1
2
3
HILUX_OM_OM0K513E_(EE).book Page 32 2 Wednesday, May 26, 2021 11:09 AM

3234-5. Gebruik van de ondersteunende systemen
4
Rijden

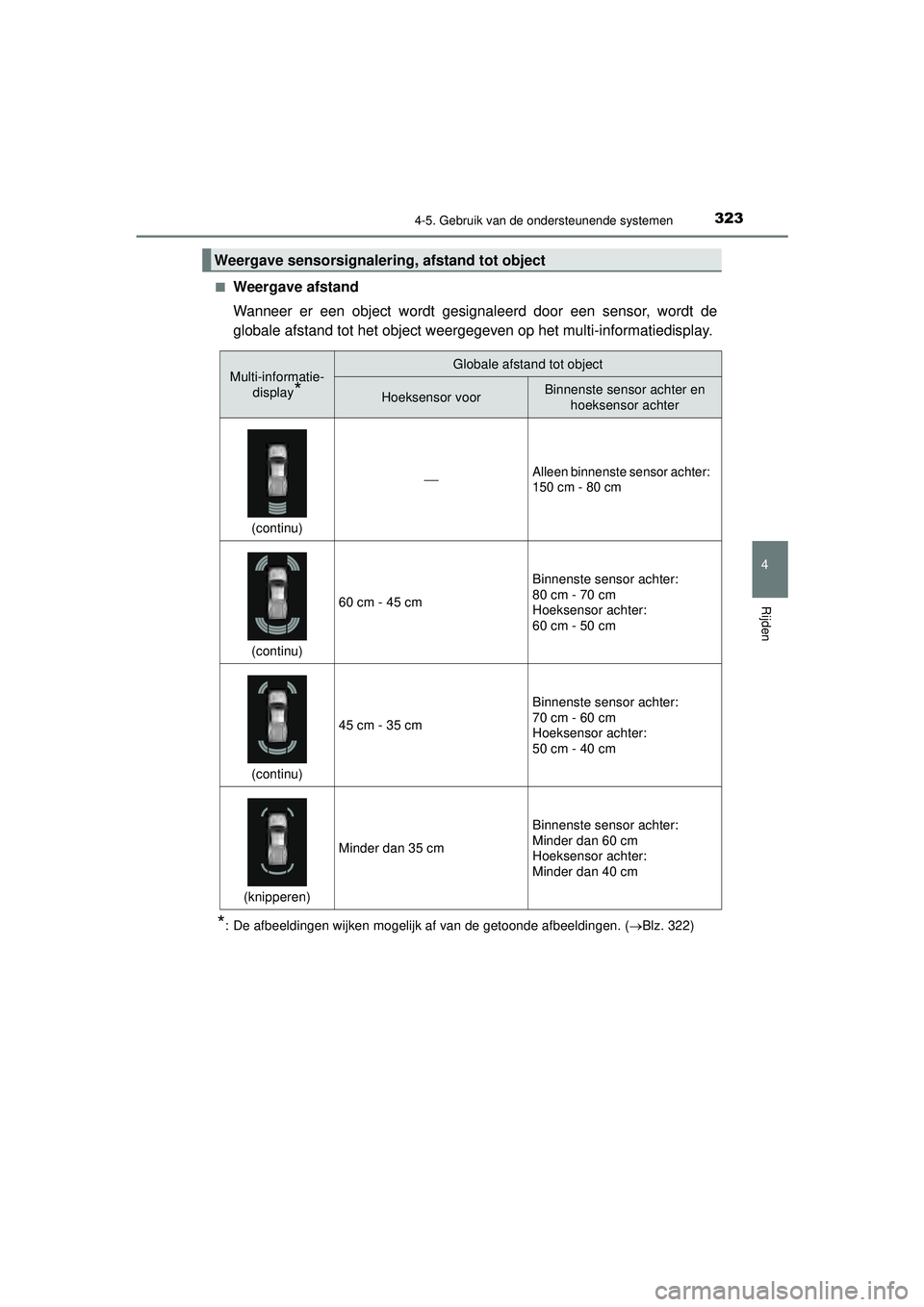

HILUX_OM_OM0K513E_(EE)■
Weergave afstand
Wanneer er een object wordt gesignaleerd door een sensor, wordt de
globale afstand tot het object weergegeven op het multi-informatiedisplay.
*: De afbeeldingen wijken mogelijk af van de getoonde afbeeldingen. (
Blz. 322)
Weergave sensorsignalering, afstand tot object
Multi-informatie-
display*
Globale afstand tot object
Hoeksensor voorBinnenste sensor achter en
hoeksensor achter
(continu)
Alleen binnenste sensor achter:
150 cm - 80 cm
(continu)
60 cm - 45 cm
Binnenste sensor achter:
80 cm - 70 cm
Hoeksensor achter:
60 cm - 50 cm
(continu)
45 cm - 35 cm
Binnenste sensor achter:
70 cm - 60 cm
Hoeksensor achter:
50 cm - 40 cm
(knipperen)
Minder dan 35 cm
Binnenste sensor achter:
Minder dan 60 cm
Hoeksensor achter:
Minder dan 40 cm
HILUX_OM_OM0K513E_(EE).book Page 32 3 Wednesday, May 26, 2021 11:09 AM
