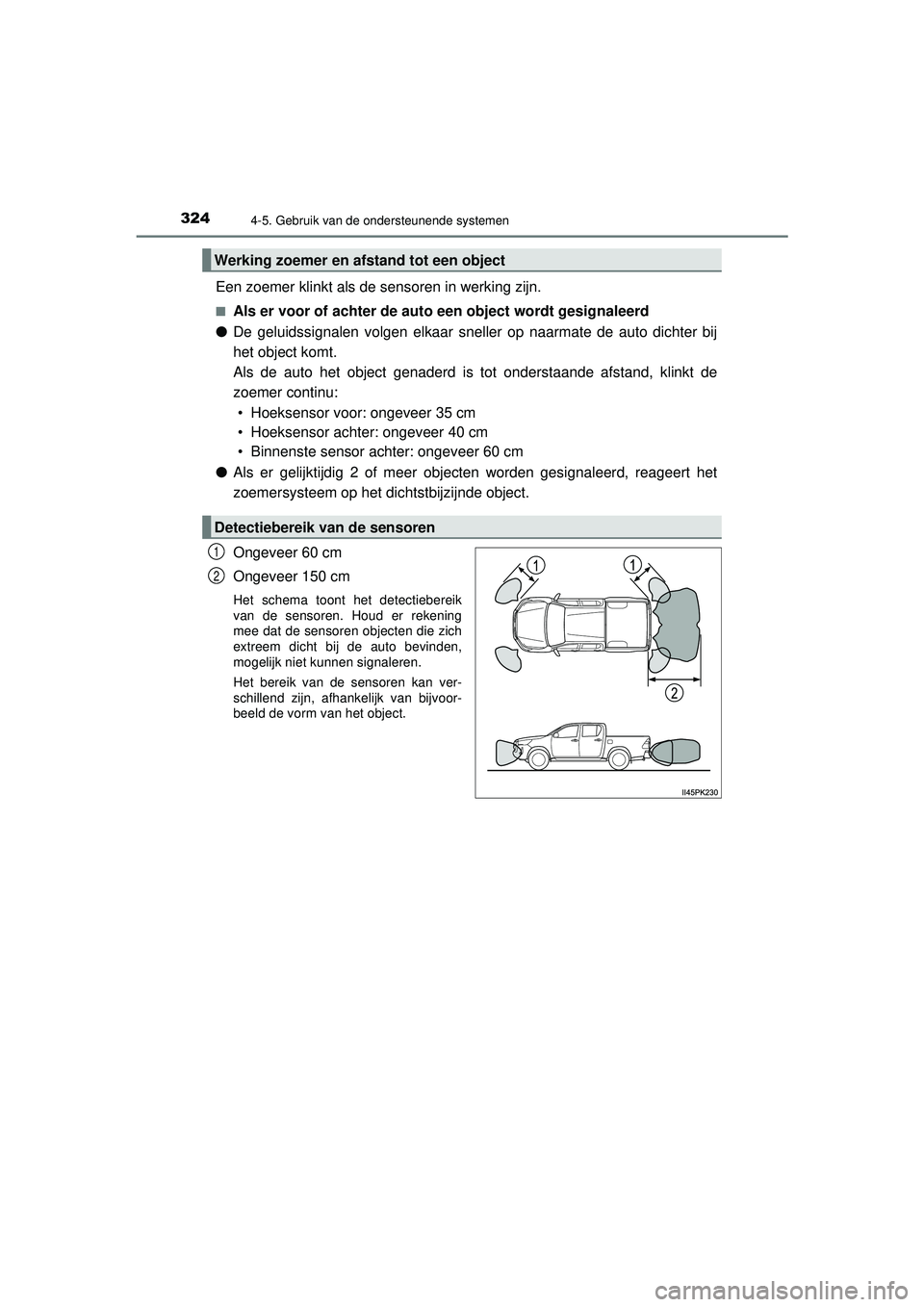

3244-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K513E_(EE)
Een zoemer klinkt als de sensoren in werking zijn.
■Als er voor of achter de auto een object wordt gesignaleerd
● De geluidssignalen volgen elkaar sneller op naarmate de auto dichter bij
het object komt.
Als de auto het object genaderd is tot onderstaande afstand, klinkt de
zoemer continu:
• Hoeksensor voor: ongeveer 35 cm
• Hoeksensor achter: ongeveer 40 cm
• Binnenste sensor achter: ongeveer 60 cm
● Als er gelijktijdig 2 of meer objecten worden gesignaleerd, reageert het
zoemersysteem op het dichtstbijzijnde object.
Ongeveer 60 cm
Ongeveer 150 cm
Het schema toont het detectiebereik
van de sensoren. Houd er rekening
mee dat de sensoren objecten die zich
extreem dicht bij de auto bevinden,
mogelijk niet kunnen signaleren.
Het bereik van de sensoren kan ver-
schillend zijn, afhankelijk van bijvoor-
beeld de vorm van het object.
Werking zoemer en af stand tot een object
Detectiebereik van de sensoren
1
2
HILUX_OM_OM0K513E_(EE).book Page 32 4 Wednesday, May 26, 2021 11:09 AM

3254-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K513E_(EE)
■De Toyota Parking Assist-sensor kan worden gebruikt als
●Het contact AAN staat.
● Hoeksensor voor:
• De selectiehendel in een andere stand dan P staat.
• De rijsnelheid ongeveer 10 km/h of lager is.
● Hoeksensoren en binnenste sensoren achter:
De selectiehendel in stand R staat
■ Detectie-informatie sensoren
●Het detectiegebied van de sensoren is beperkt tot het gebied rond de bumper van de
auto.
● Afhankelijk van de vorm van het object en andere factoren kan de detectieafstand
korter worden of kan detectie niet mogelijk zijn.
● Als het object zich te dicht bij de sensor bevindt, is detectie wellicht niet mogelijk.
●
Tussen het signaleren van een object en de weergave zit een kleine vertraging. Ook
als er met lage snelheid wordt gereden, bestaat de mogelijkheid dat het object binnen
het detectiegebied van de sensoren komt voordat het display wordt weergegeven en
het waarschuwingssignaal hoorbaar is.
● Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk niet gesig-
naleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesignaleerd.
● Het kan moeilijk zijn om de zoemer te horen als het audiosysteem hard staat of als
de luchtcirculatie van de airconditioning veel geluid produceert.
■ Objecten die mogelijk niet goed wo rden gesignaleerd door het systeem
Door de vorm van het object kan de sensor het mogelijk niet signaleren. Let goed op
bij de volgende objecten:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorberen
● Zeer hoekige objecten
● Lage objecten
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
● Bewegende objecten zoals mensen of dieren
Mogelijk worden mensen die bepaalde soorten kleding dragen niet gesignaleerd.
■ Situaties waarin het systeem mogelijk niet goed werkt
Bepaalde omstandigheden van de auto en de omgeving kunnen een negatieve
invloed hebben op het vermogen van de sensor om objecten correct te signaleren.
Specifieke situaties waarin dit voor kan komen ziet u hieronder.
●
Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal het probleem
oplossen.)
HILUX_OM_OM0K513E_(EE).book Page 32 5 Wednesday, May 26, 2021 11:09 AM

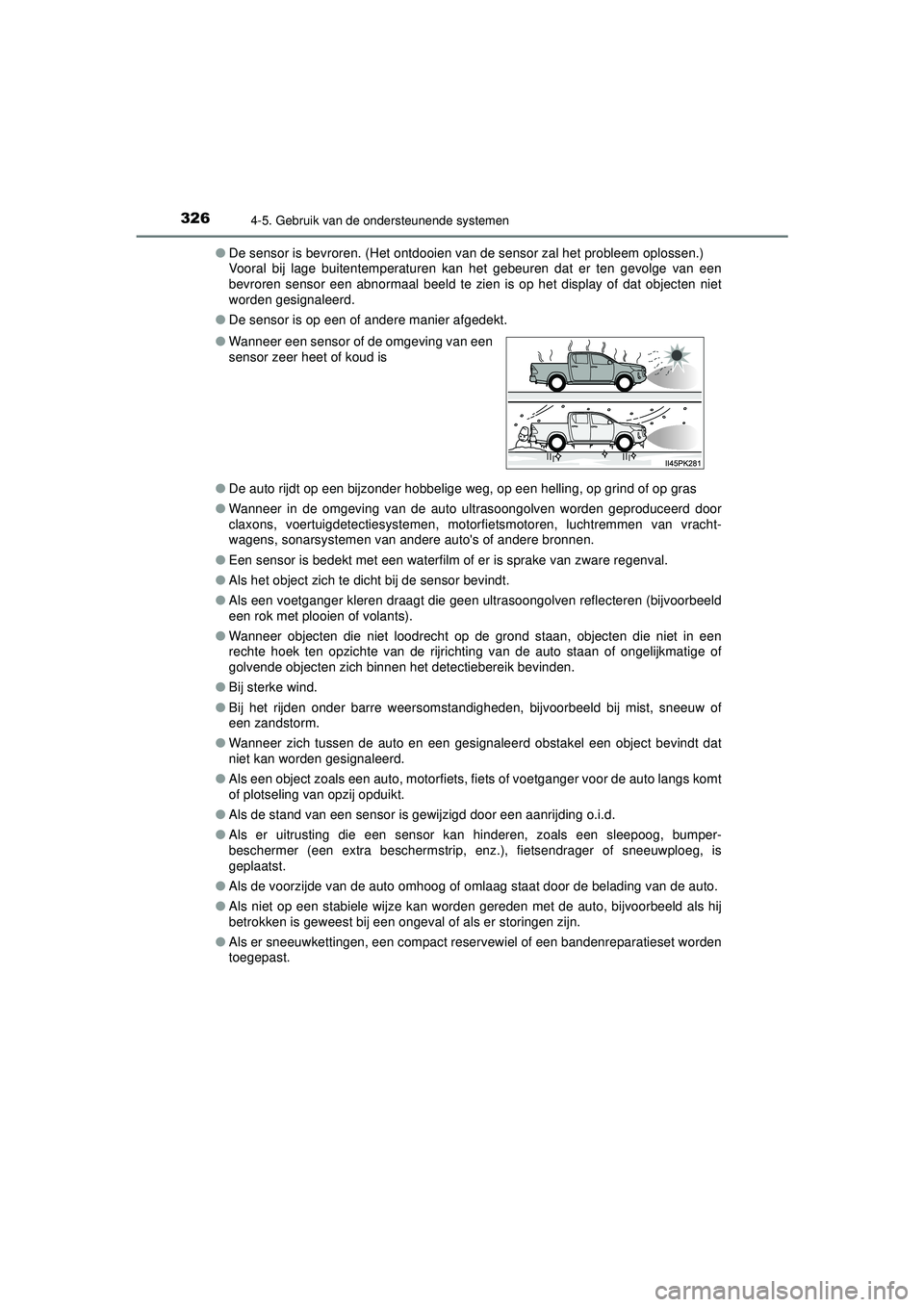

3264-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K513E_(EE)●
De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display of dat objecten niet
worden gesignaleerd.
● De sensor is op een of andere manier afgedekt.
● De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras
● Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motorfietsmotoren, luchtremmen van vracht-
wagens, sonarsystemen van andere auto's of andere bronnen.
● Een sensor is bedekt met een waterfilm of er is sprake van zware regenval.
● Als het object zich te dicht bij de sensor bevindt.
● Als een voetganger kleren draagt die geen ultrasoongolven reflecteren (bijvoorbeeld
een rok met plooien of volants).
● Wanneer objecten die niet loodrecht op de grond staan, objecten die niet in een
rechte hoek ten opzichte van de rijrichting van de auto staan of ongelijkmatige of
golvende objecten zich binnen het detectiebereik bevinden.
● Bij sterke wind.
● Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of
een zandstorm.
● Wanneer zich tussen de auto en een gesignaleerd obstakel een object bevindt dat
niet kan worden gesignaleerd.
● Als een object zoals een auto, motorfiets, fiets of voetganger voor de auto langs komt
of plotseling van opzij opduikt.
● Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
● Als er uitrusting die een sensor kan hinderen, zoals een sleepoog, bumper-
beschermer (een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is
geplaatst.
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto.
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bij een ongeval of als er storingen zijn.
● Als er sneeuwkettingen, een compact reservewiel of een bandenreparatieset worden
toegepast.
●
Wanneer een sensor of de omgeving van een
sensor zeer heet of koud is
HILUX_OM_OM0K513E_(EE).book Page 32 6 Wednesday, May 26, 2021 11:09 AM

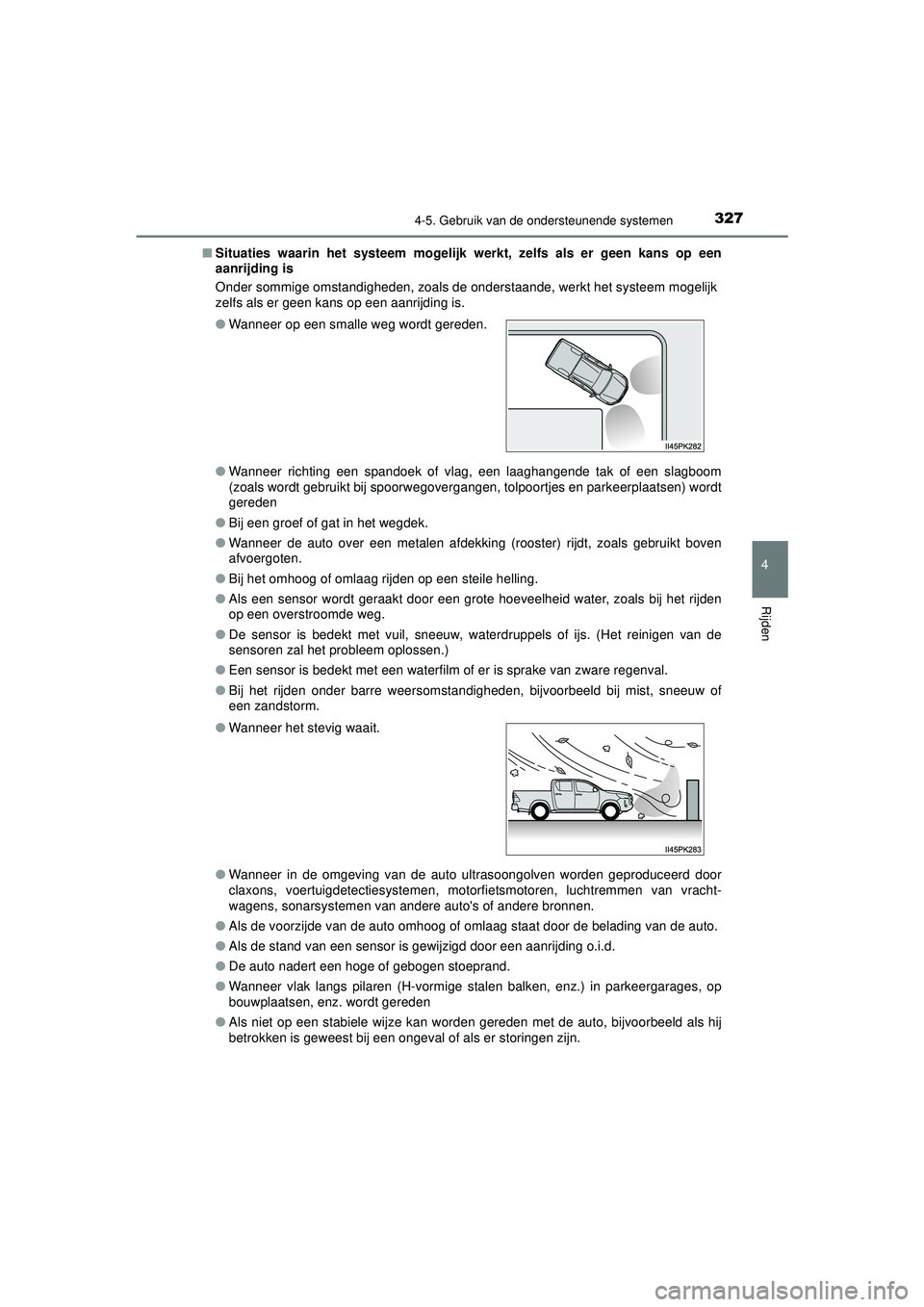

3274-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K513E_(EE)■
Situaties waarin het systeem mogelijk werkt, zelfs als er geen kans op een
aanrijding is
Onder sommige omstandigheden, zoals de onderstaande, werkt het systeem mogelijk
zelfs als er geen kans op een aanrijding is.
● Wanneer richting een spandoek of vlag, een laaghangende tak of een slagboom
(zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeerplaatsen) wordt
gereden
● Bij een groef of gat in het wegdek.
● Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals gebruikt boven
afvoergoten.
● Bij het omhoog of omlaag rijden op een steile helling.
● Als een sensor wordt geraakt door een grote hoeveelheid water, zoals bij het rijden
op een overstroomde weg.
● De sensor is bedekt met vuil, sneeuw, waterdruppels of ijs. (Het reinigen van de
sensoren zal het probleem oplossen.)
● Een sensor is bedekt met een waterfilm of er is sprake van zware regenval.
● Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of
een zandstorm.
● Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motorfietsmotoren, luchtremmen van vracht-
wagens, sonarsystemen van andere auto's of andere bronnen.
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto.
● Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
● De auto nadert een hoge of gebogen stoeprand.
● Wanneer vlak langs pilaren (H-vormige stalen balken, enz.) in parkeergarages, op
bouwplaatsen, enz. wordt gereden
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bij een ongeval of als er storingen zijn.
●
Wanneer op een smalle weg wordt gereden.
● Wanneer het stevig waait.
HILUX_OM_OM0K513E_(EE).book Page 32 7 Wednesday, May 26, 2021 11:09 AM

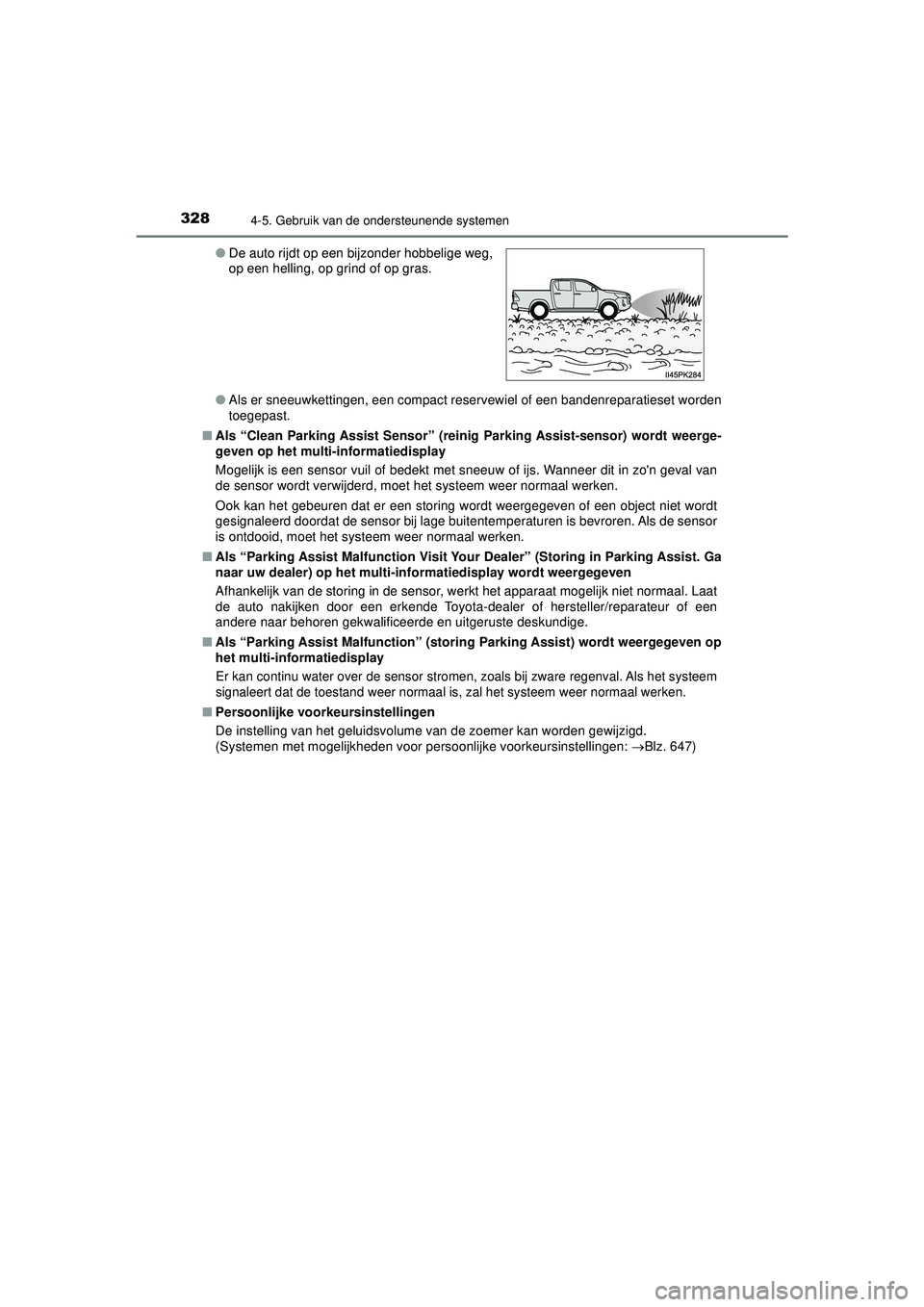

3284-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K513E_(EE)●
Als er sneeuwkettingen, een compact reservewiel of een bandenreparatieset worden
toegepast.
■ Als “Clean Parking Assist Sensor” (reinig Parking Assist-sensor) wordt weerge-
geven op het multi-informatiedisplay
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. Wanneer dit in zo'n geval van
de sensor wordt verwijderd, moet het systeem weer normaal werken.
Ook kan het gebeuren dat er een storing wordt weergegeven of een object niet wordt
gesignaleerd doordat de sensor bij lage buitentemperaturen is bevroren. Als de sensor
is ontdooid, moet het systeem weer normaal werken.
■ Als “Parking Assist Malfunction Visit Your Dealer” (Storing in Parking Assist. Ga
naar uw dealer) op het multi-in formatiedisplay wordt weergegeven
Afhankelijk van de storing in de sensor, werkt het apparaat mogelijk niet normaal. Laat
de auto nakijken door een erkende Toyota -dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als “Parking Assist Malfunction” (stori ng Parking Assist) wordt weergegeven op
het multi-informatiedisplay
Er kan continu water over de sensor stromen, zoals bij zware regenval. Als het systeem
signaleert dat de toestand weer normaal is, zal het systeem weer normaal werken.
■ Persoonlijke voorkeursinstellingen
De instelling van het geluidsvolume van de zoemer kan worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen: Blz. 647)
●
De auto rijdt op een bijzonder hobbelige weg,
op een helling, op grind of op gras.
HILUX_OM_OM0K513E_(EE).book Page 32 8 Wednesday, May 26, 2021 11:09 AM

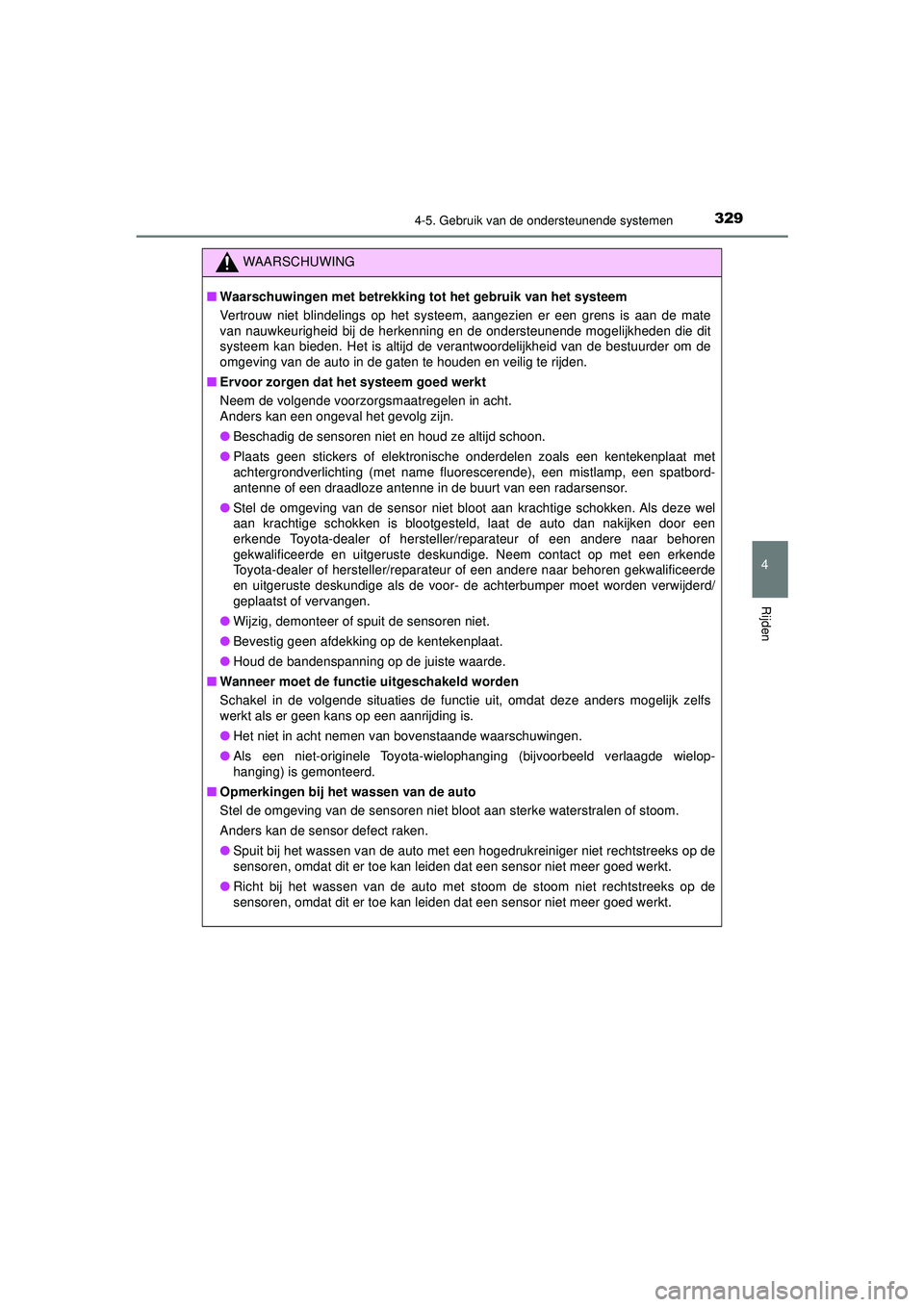

3294-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K513E_(EE)
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
Vertrouw niet blindelings op het systeem, aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de verantwoordelijkheid van de bestuurder om de
omgeving van de auto in de gaten te houden en veilig te rijden.
■ Ervoor zorgen dat he t systeem goed werkt
Neem de volgende voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
● Beschadig de sensoren niet en houd ze altijd schoon.
● Plaats geen stickers of elektronische onderdelen zoals een kentekenplaat met
achtergrondverlichting (met name fluor escerende), een mistlamp, een spatbord-
antenne of een draadloze antenne in de buurt van een radarsensor.
● Stel de omgeving van de sensor niet bloot aan krachtige schokken. Als deze wel
aan krachtige schokken is blootgesteld, laat de auto dan nakijken door een
erkende Toyota-dealer of hersteller/r eparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige als de voor- de achterbumper moet worden verwijderd/
geplaatst of vervangen.
● Wijzig, demonteer of spuit de sensoren niet.
● Bevestig geen afdekking op de kentekenplaat.
● Houd de bandenspanning op de juiste waarde.
■ Wanneer moet de functie uitgeschakeld worden
Schakel in de volgende situaties de functie uit, omdat deze anders mogelijk zelfs
werkt als er geen kans op een aanrijding is.
● Het niet in acht nemen van bovenstaande waarschuwingen.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
HILUX_OM_OM0K513E_(EE).book Page 32 9 Wednesday, May 26, 2021 11:09 AM

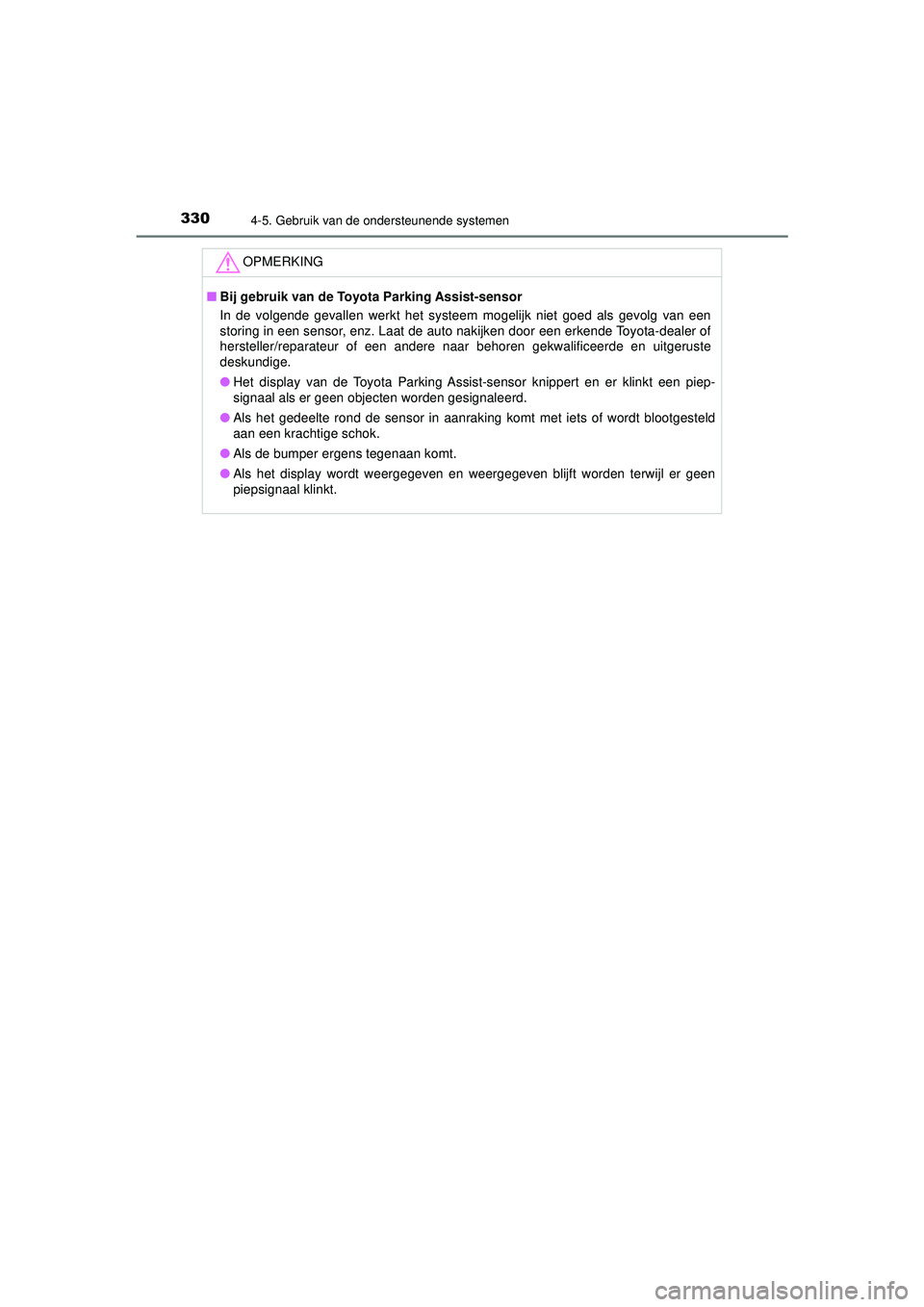

3304-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K513E_(EE)
OPMERKING
■Bij gebruik van de Toyota Parking Assist-sensor
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg van een
storing in een sensor, enz. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
● Het display van de Toyota Parking Assist-sensor knippert en er klinkt een piep-
signaal als er geen objecten worden gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt blootgesteld
aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display wordt weergegeven en weergegeven blijft worden terwijl er geen
piepsignaal klinkt.
HILUX_OM_OM0K513E_(EE).book Page 33 0 Wednesday, May 26, 2021 11:09 AM

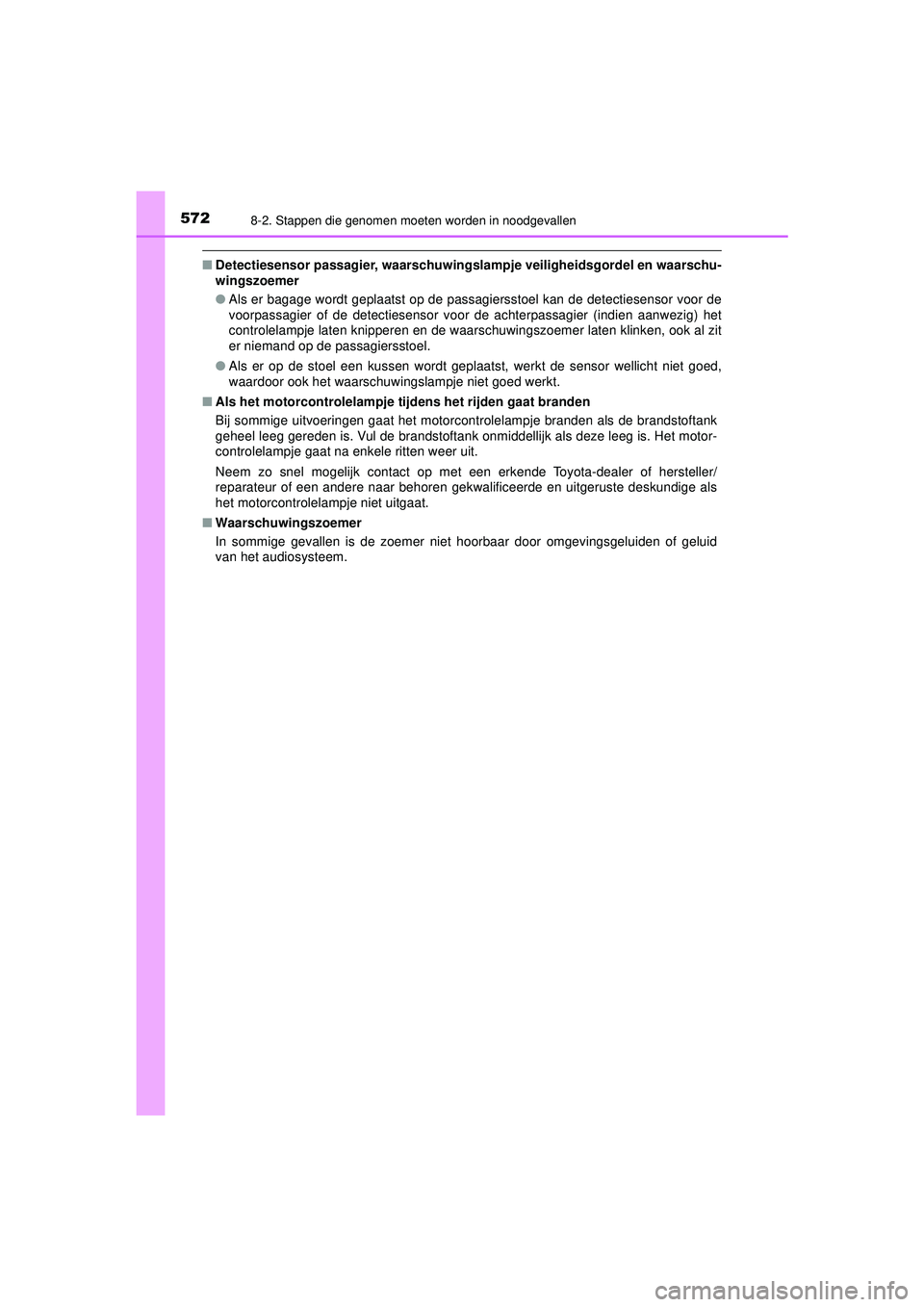

5728-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K513E_(EE)
■Detectiesensor passagier, waarschuwingsl ampje veiligheidsgordel en waarschu-
wingszoemer
● Als er bagage wordt geplaatst op de passagiersstoel kan de detectiesensor voor de
voorpassagier of de detectiesensor voor de achterpassagier (indien aanwezig) het
controlelampje laten knipperen en de waarschuwingszoemer laten klinken, ook al zit
er niemand op de passagiersstoel.
● Als er op de stoel een kussen wordt geplaatst, werkt de sensor wellicht niet goed,
waardoor ook het waarschuwingslampje niet goed werkt.
■ Als het motorcontrolelampje tijd ens het rijden gaat branden
Bij sommige uitvoeringen gaat het motorcontrolelampje branden als de brandstoftank
geheel leeg gereden is. Vul de brandstoftank onmiddellijk als deze leeg is. Het motor-
controlelampje gaat na enkele ritten weer uit.
Neem zo snel mogelijk contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als
het motorcontrolelampje niet uitgaat.
■ Waarschuwingszoemer
In sommige gevallen is de zoemer niet hoorbaar door omgevingsgeluiden of geluid
van het audiosysteem.
HILUX_OM_OM0K513E_(EE).book Page 57 2 Wednesday, May 26, 2021 11:09 AM

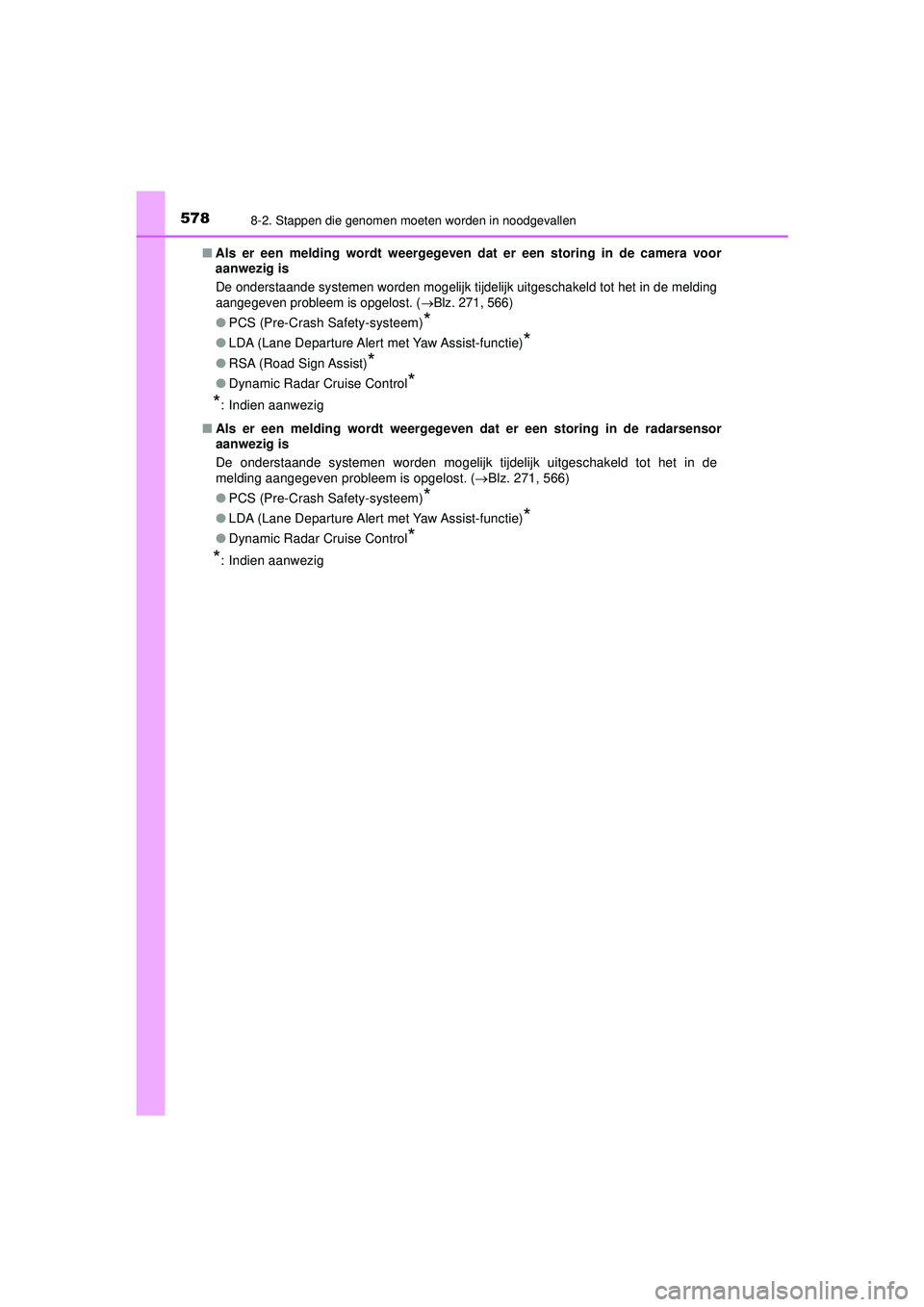

5788-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K513E_(EE)■
Als er een melding wordt weergegeven dat er een storing in de camera voor
aanwezig is
De onderstaande systemen worden mogelijk tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost. (
Blz. 271, 566)
● PCS (Pre-Crash Safety-systeem)*
●LDA (Lane Departure Alert met Yaw Assist-functie)*
●RSA (Road Sign Assist)*
●Dynamic Radar Cruise Control*
*
: Indien aanwezig
■ Als er een melding wordt weergegeven dat er een storing in de radarsensor
aanwezig is
De onderstaande systemen worden mogelijk tijdelijk uitgeschakeld tot het in de
melding aangegeven probleem is opgelost. ( Blz. 271, 566)
● PCS (Pre-Crash Safety-systeem)
*
●LDA (Lane Departure Alert met Yaw Assist-functie)*
●Dynamic Radar Cruise Control*
*
: Indien aanwezig
HILUX_OM_OM0K513E_(EE).book Page 57 8 Wednesday, May 26, 2021 11:09 AM

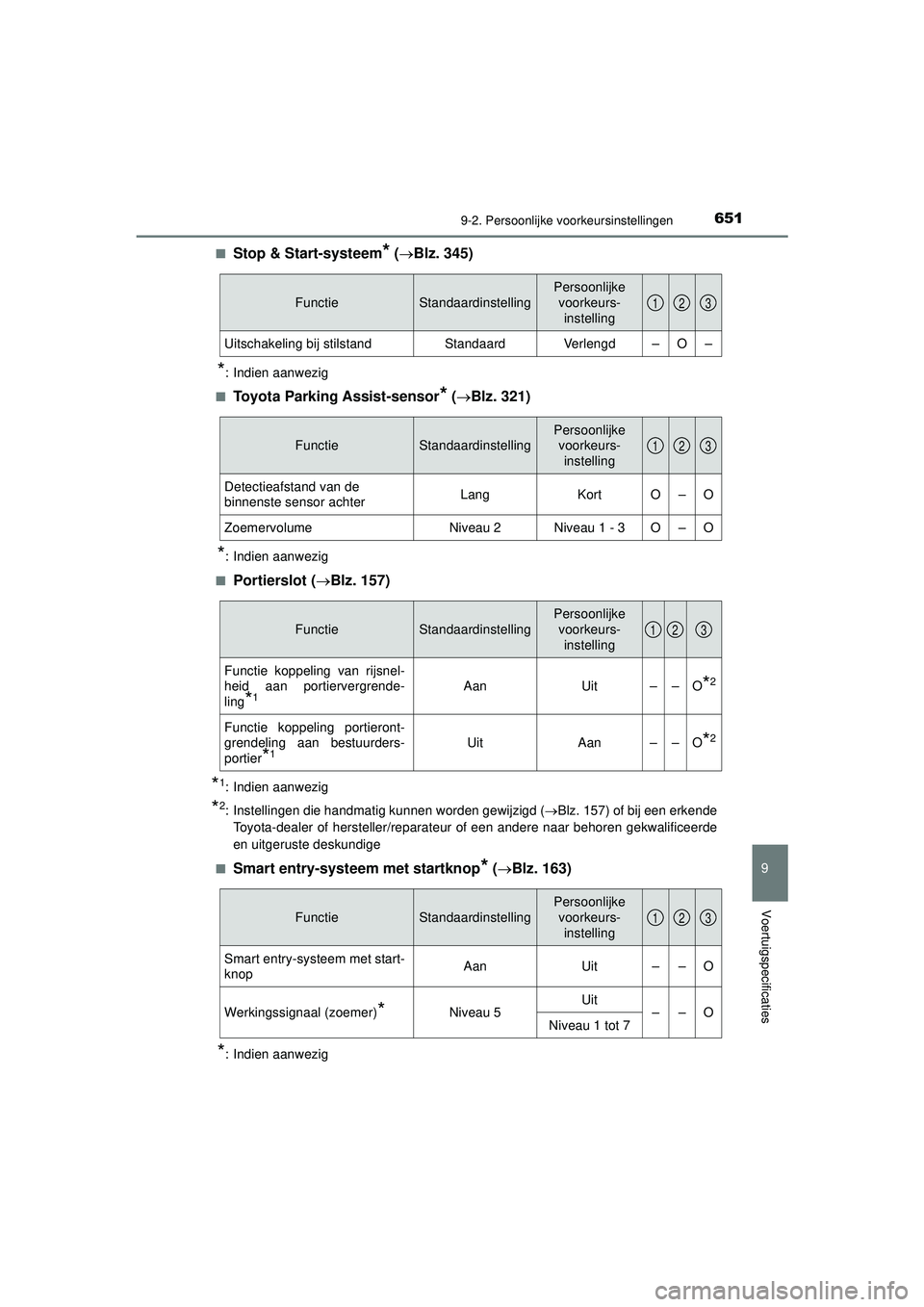

6519-2. Persoonlijke voorkeursinstellingen
HILUX_OM_OM0K513E_(EE)
9
Voertuigspecificaties
■Stop & Start-systeem* (Blz. 345)
*: Indien aanwezig
■
Toyota Parking Assist-sensor* ( Blz. 321)
*: Indien aanwezig
■
Portierslot ( Blz. 157)
*1: Indien aanwezig
*2: Instellingen die handmatig kunnen worden gewijzigd ( Blz. 157) of bij een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige
■
Smart entry-systeem met startknop* ( Blz. 163)
*: Indien aanwezig
FunctieStandaardinstelling
Persoonlijke
voorkeurs- instelling
Uitschakeling bij stilstandStandaardVerlengd–O–
123
FunctieStandaardinstelling
Persoonlijke
voorkeurs- instelling
Detectieafstand van de
binnenste sensor achterLangKortO–O
ZoemervolumeNiveau 2Niveau 1 - 3O–O
123
FunctieStandaardinstelling
Persoonlijke voorkeurs- instelling
Functie koppeling van rijsnel-
heid aan portiervergrende-
ling
*1AanUit––O*2
Functie koppeling portieront-
grendeling aan bestuurders-
portier
*1UitAan––O*2
123
FunctieStandaardinstelling
Persoonlijke voorkeurs- instelling
Smart entry-systeem met start-
knopAanUit––O
Werkingssignaal (zoemer)*Niveau 5Uit––ONiveau 1 tot 7
123
HILUX_OM_OM0K513E_(EE).book Page 65 1 Wednesday, May 26, 2021 11:09 AM
