TOYOTA HILUX 2022 Instructieboekje (in Dutch)

5297-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)
7
Onderhoud en verzorging
■Dimlicht (halogeenkoplampen type B)Neem de stekker los, terwijl de
borglip wordt ingedrukt.
Draai de lamphouder linksom.
Vervang de lamp en plaats de
lamphouder.
Breng de 3 nokken op de lamp in lijn
met de bevestiging en steek de
lamp erin.
Draai de lamphouder en zet
hem vast.
1
2
3
4
HILUX_OM_OM0K513E_(EE).book Page 52 9 Wednesday, May 26, 2021 11:09 AM

5307-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)

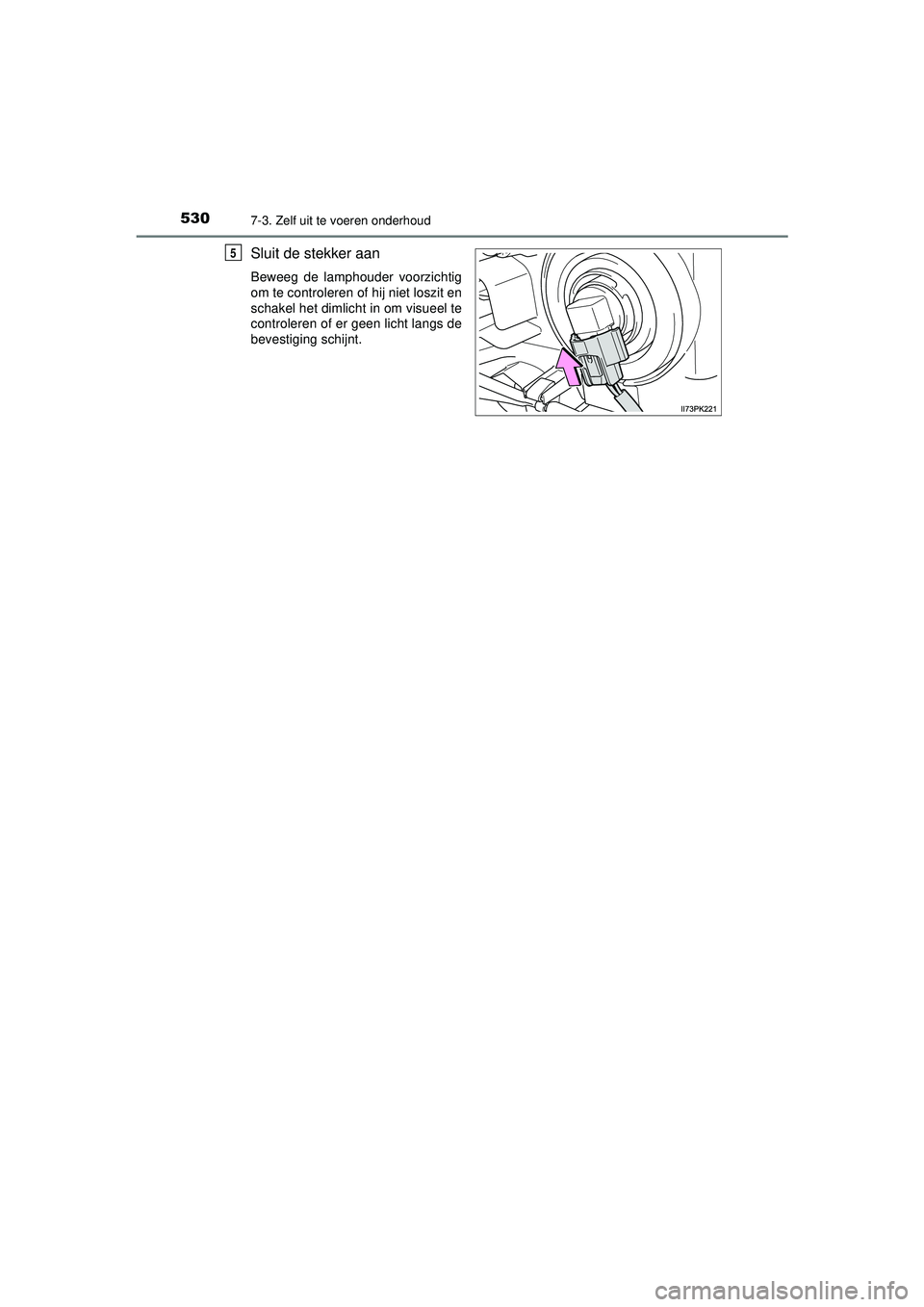

Sluit de stekker aan
Beweeg de lamphouder voorzichtig
om te controleren of hij niet loszit en
schakel het dimlicht in om visueel te
controleren of er geen licht langs de
bevestiging schijnt.
5
HILUX_OM_OM0K513E_(EE).book Page 530 Wednesday, May 26, 2021 11:09 AM

5317-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)
7
Onderhoud en verzorging

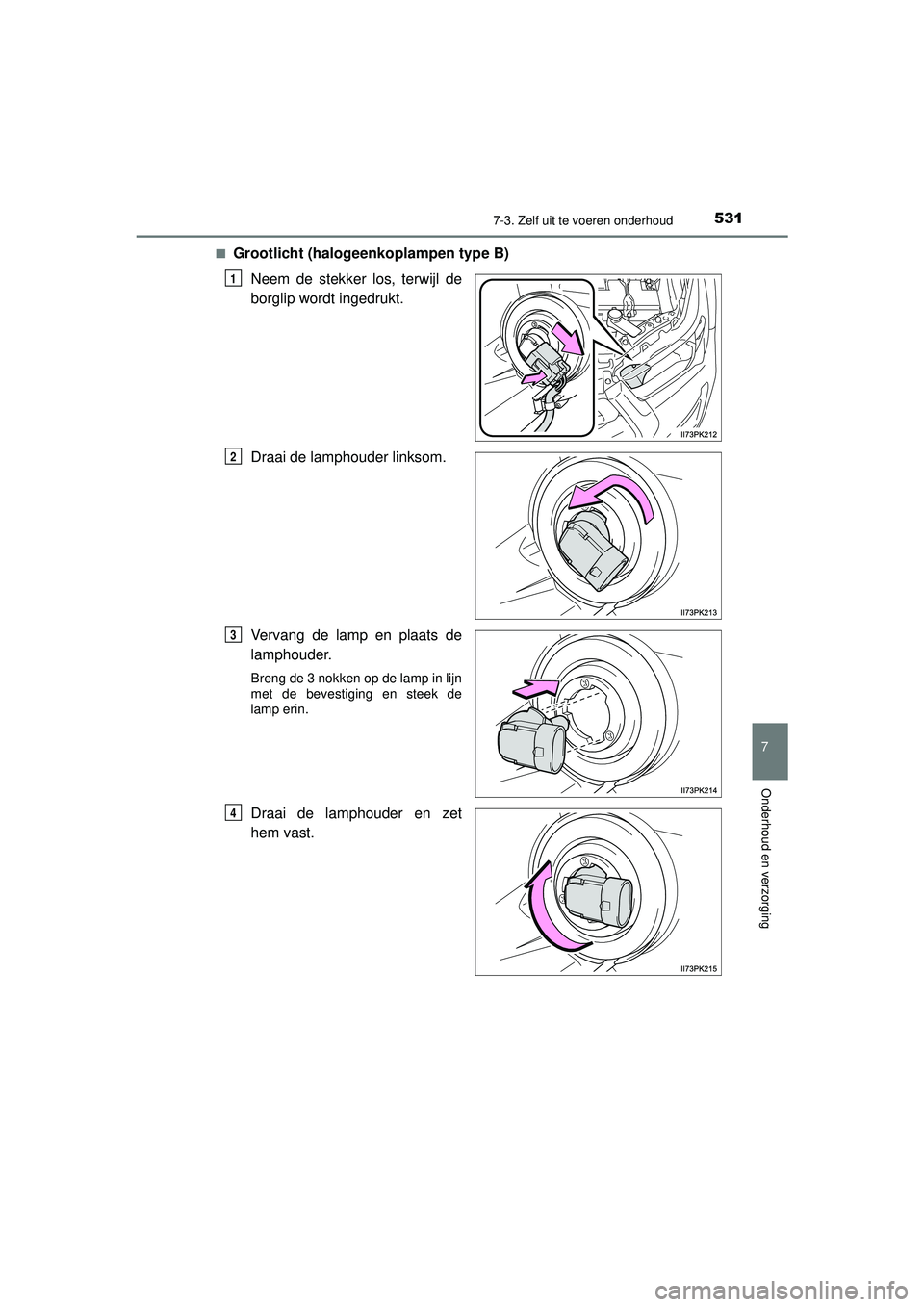

■Grootlicht (halogeenkoplampen type B)Neem de stekker los, terwijl de
borglip wordt ingedrukt.
Draai de lamphouder linksom.
Vervang de lamp en plaats de
lamphouder.
Breng de 3 nokken op de lamp in lijn
met de bevestiging en steek de
lamp erin.
Draai de lamphouder en zet
hem vast.
1
2
3
4
HILUX_OM_OM0K513E_(EE).book Page 53 1 Wednesday, May 26, 2021 11:09 AM

5327-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)

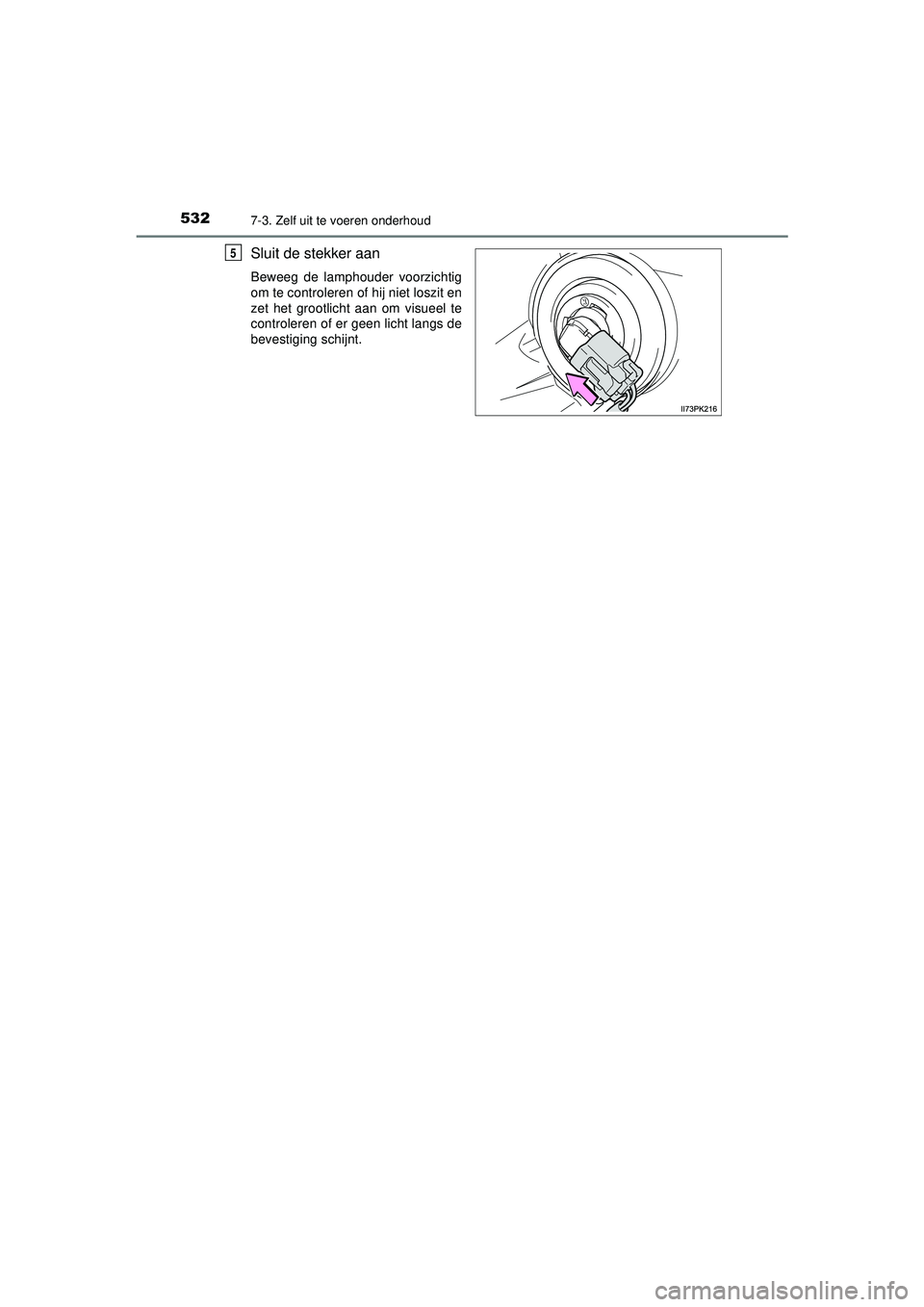

Sluit de stekker aan
Beweeg de lamphouder voorzichtig
om te controleren of hij niet loszit en
zet het grootlicht aan om visueel te
controleren of er geen licht langs de
bevestiging schijnt.
5
HILUX_OM_OM0K513E_(EE).book Page 532 Wednesday, May 26, 2021 11:09 AM

5337-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)
7
Onderhoud en verzorging

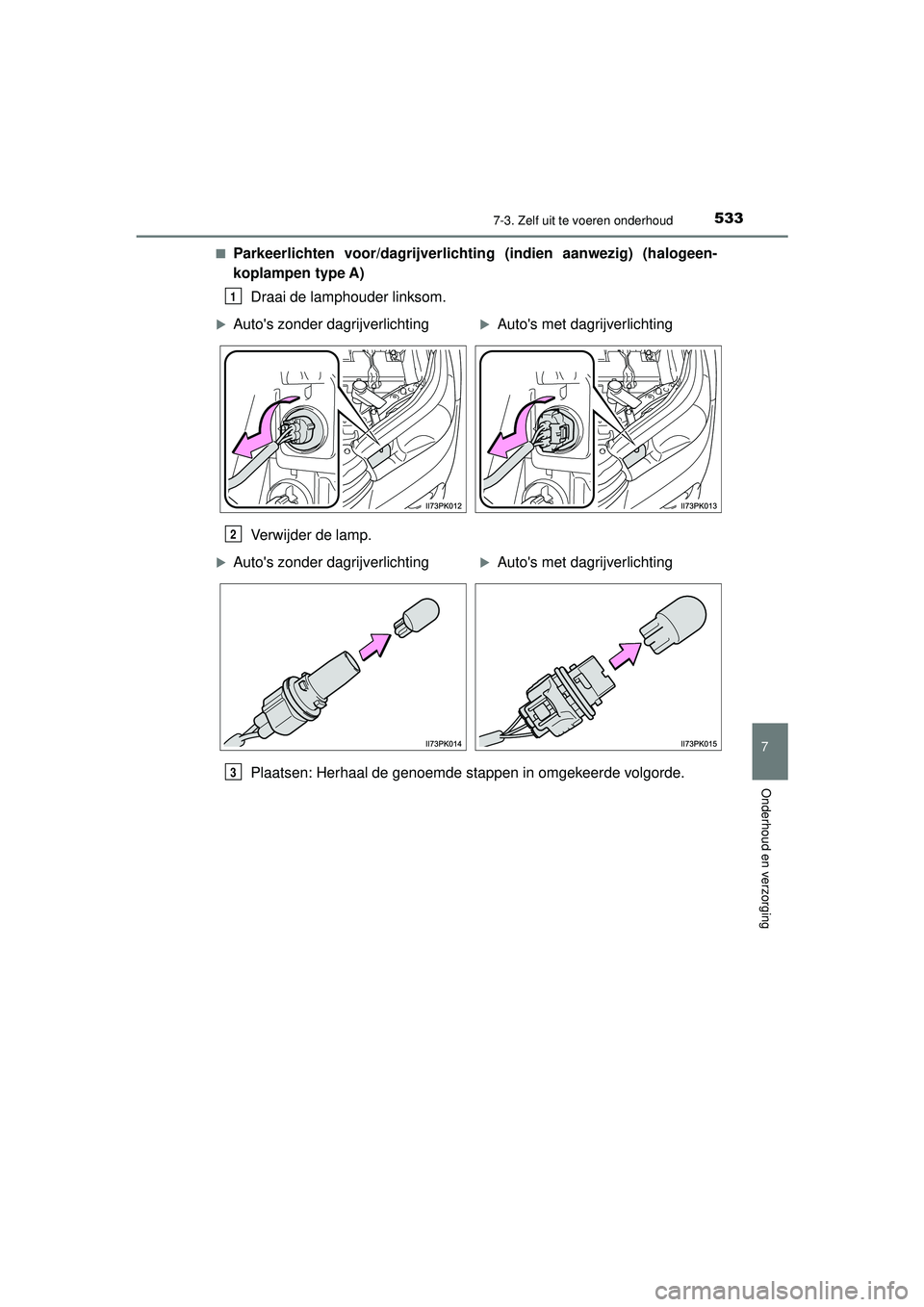

■Parkeerlichten voor/dagrijverlichting (indien aanwezig) (halogeen-
koplampen type A)
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
Auto's zonder dagrijverlichtingAuto's met dagrijverlichting
2
Auto's zonder dagrijverlichtingAuto's met dagrijverlichting
3
HILUX_OM_OM0K513E_(EE).book Page 53 3 Wednesday, May 26, 2021 11:09 AM

5347-3. Zelf uit te voeren onderhoud

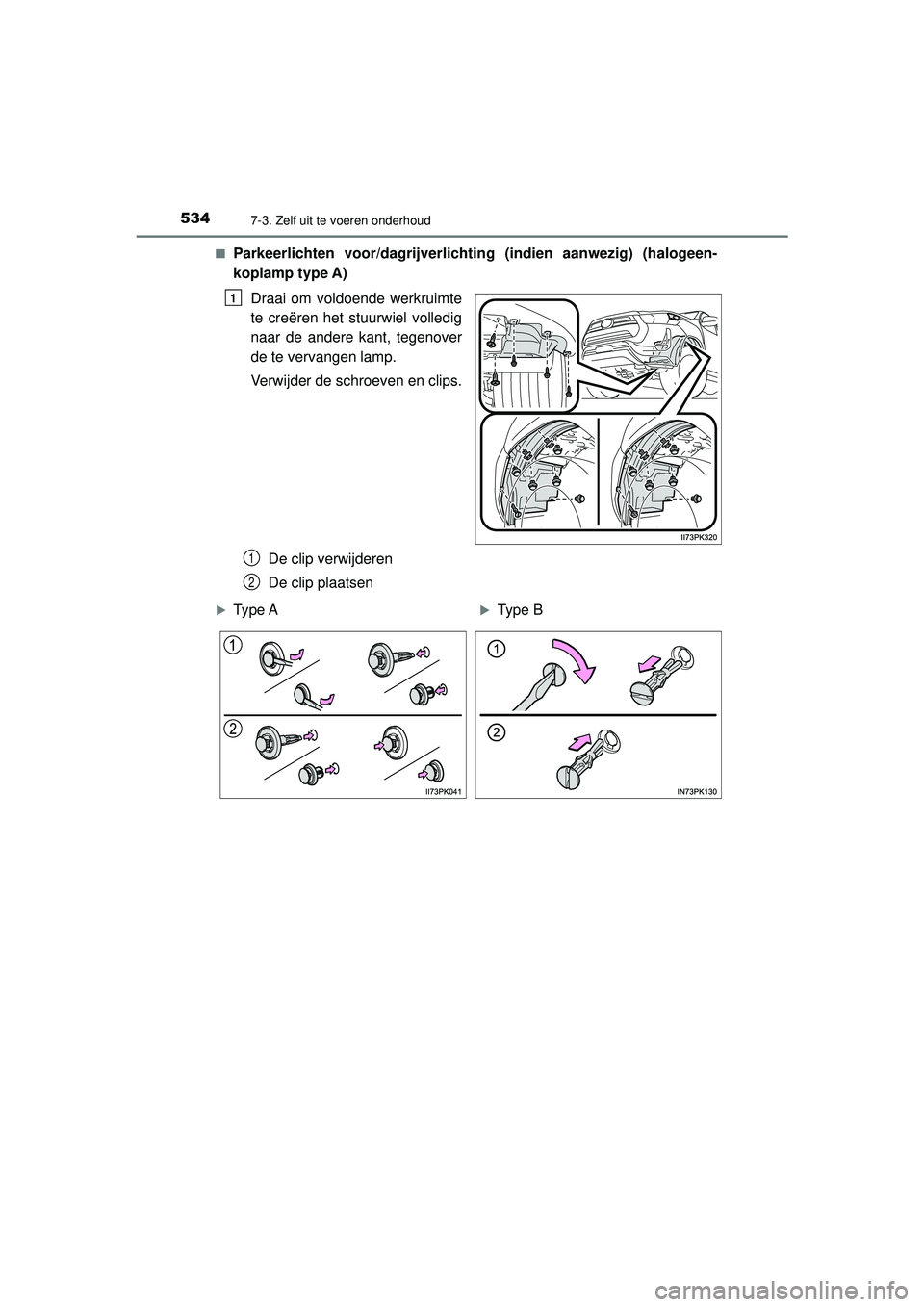

HILUX_OM_OM0K513E_(EE)■
Parkeerlichten voor/dagrijverlich
ting (indien aanwezig) (halogeen-
koplamp type A)
Draai om voldoende werkruimte
te creëren het stuurwiel volledig
naar de andere kant, tegenover
de te vervangen lamp.
Verwijder de schroeven en clips.
De clip verwijderen
De clip plaatsen
1
1
2
Type AType B
HILUX_OM_OM0K513E_(EE).book Page 53 4 Wednesday, May 26, 2021 11:09 AM

5357-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)
7
Onderhoud en verzorging

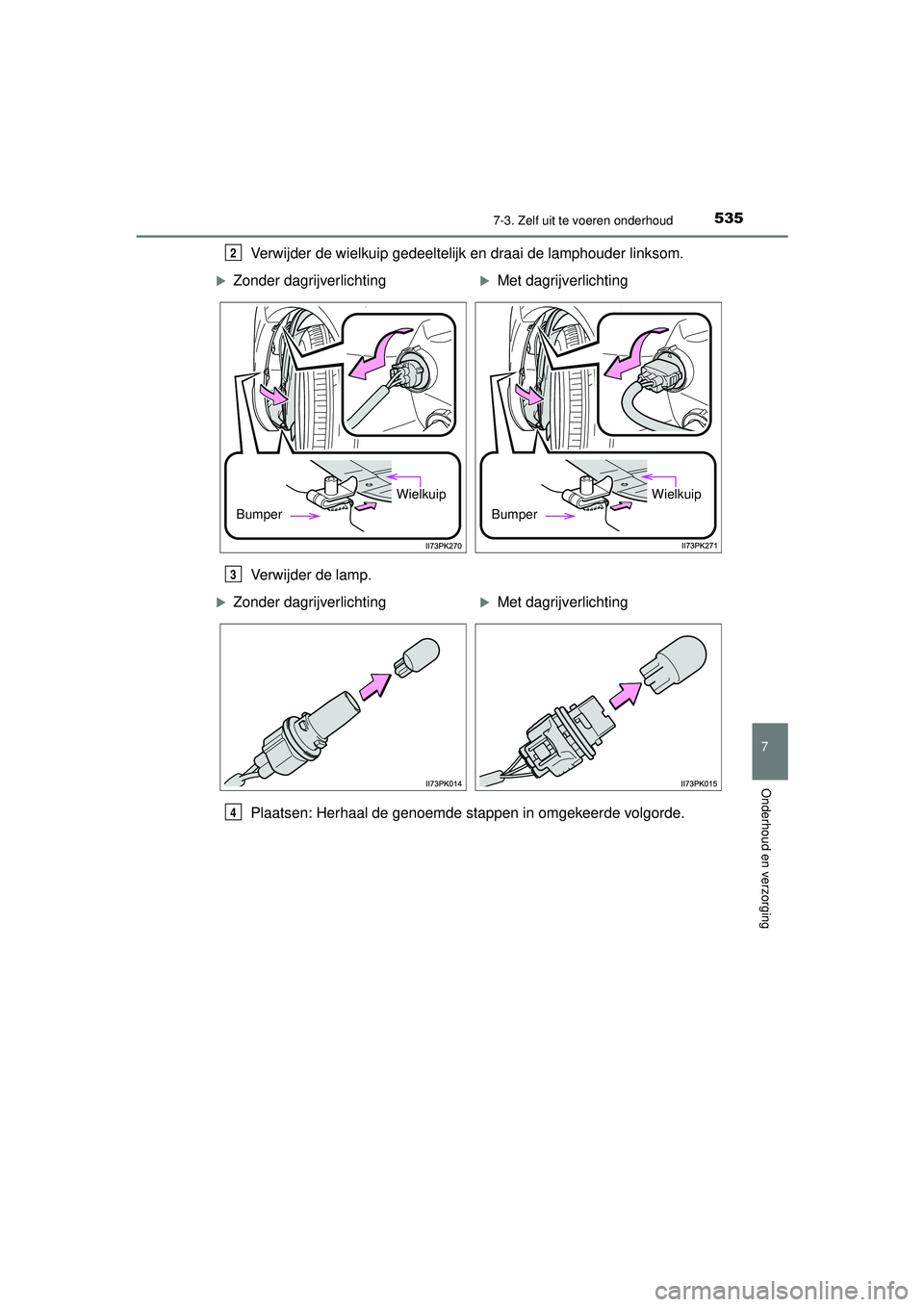

Verwijder de wielkuip gedeeltelijk en draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.2
Zonder dagrijverlichtingMet dagrijverlichting
Bumper
Wielkuip
Bumper
Wielkuip
3
Zonder dagrijverlichtingMet dagrijverlichting
4
HILUX_OM_OM0K513E_(EE).book Page 535 Wednesday, May 26, 2021 11:09 AM

5367-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)■

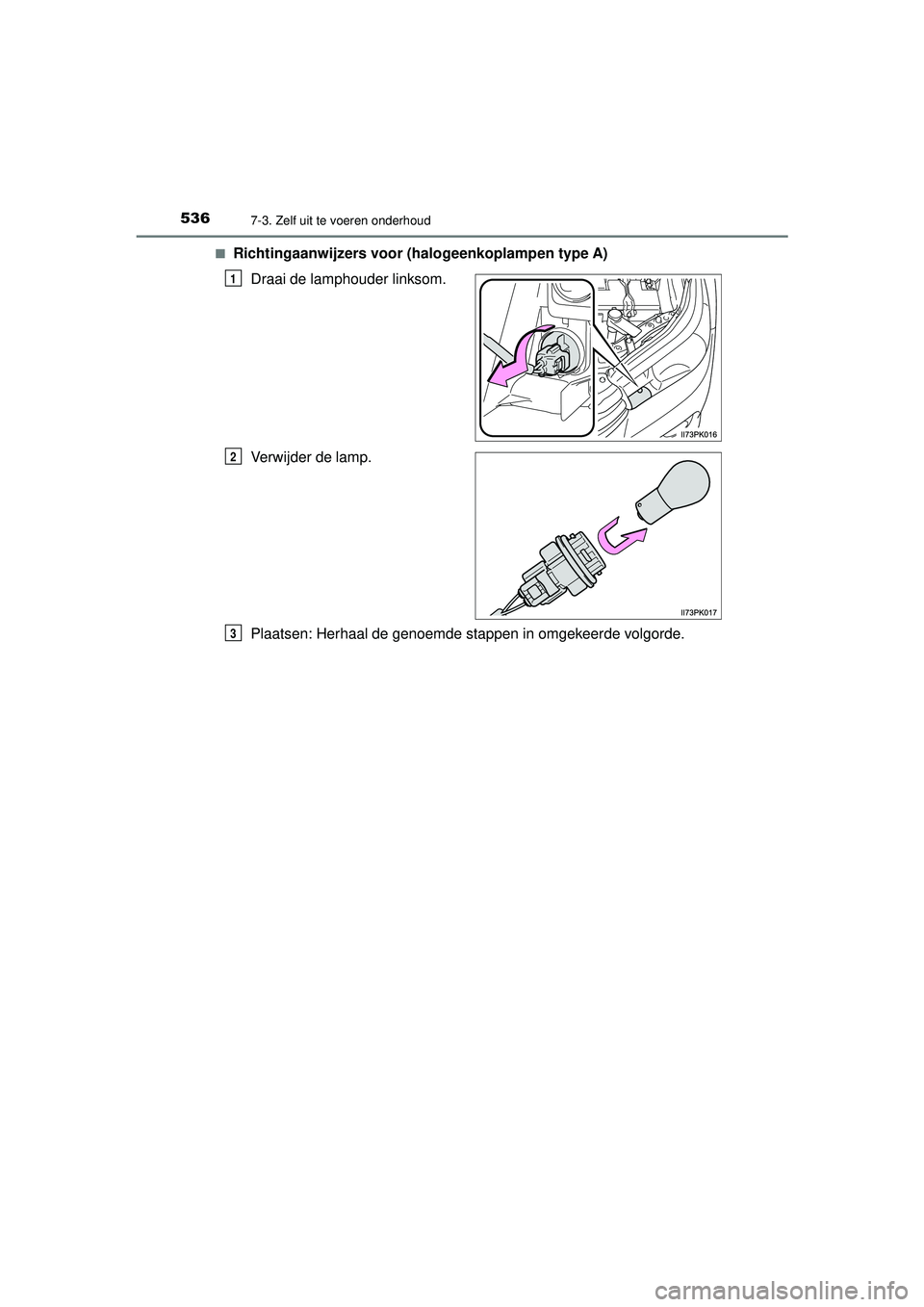

Richtingaanwijzers voor (halogeenkoplampen type A)
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
HILUX_OM_OM0K513E_(EE).book Page 53 6 Wednesday, May 26, 2021 11:09 AM

5377-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)
7
Onderhoud en verzorging

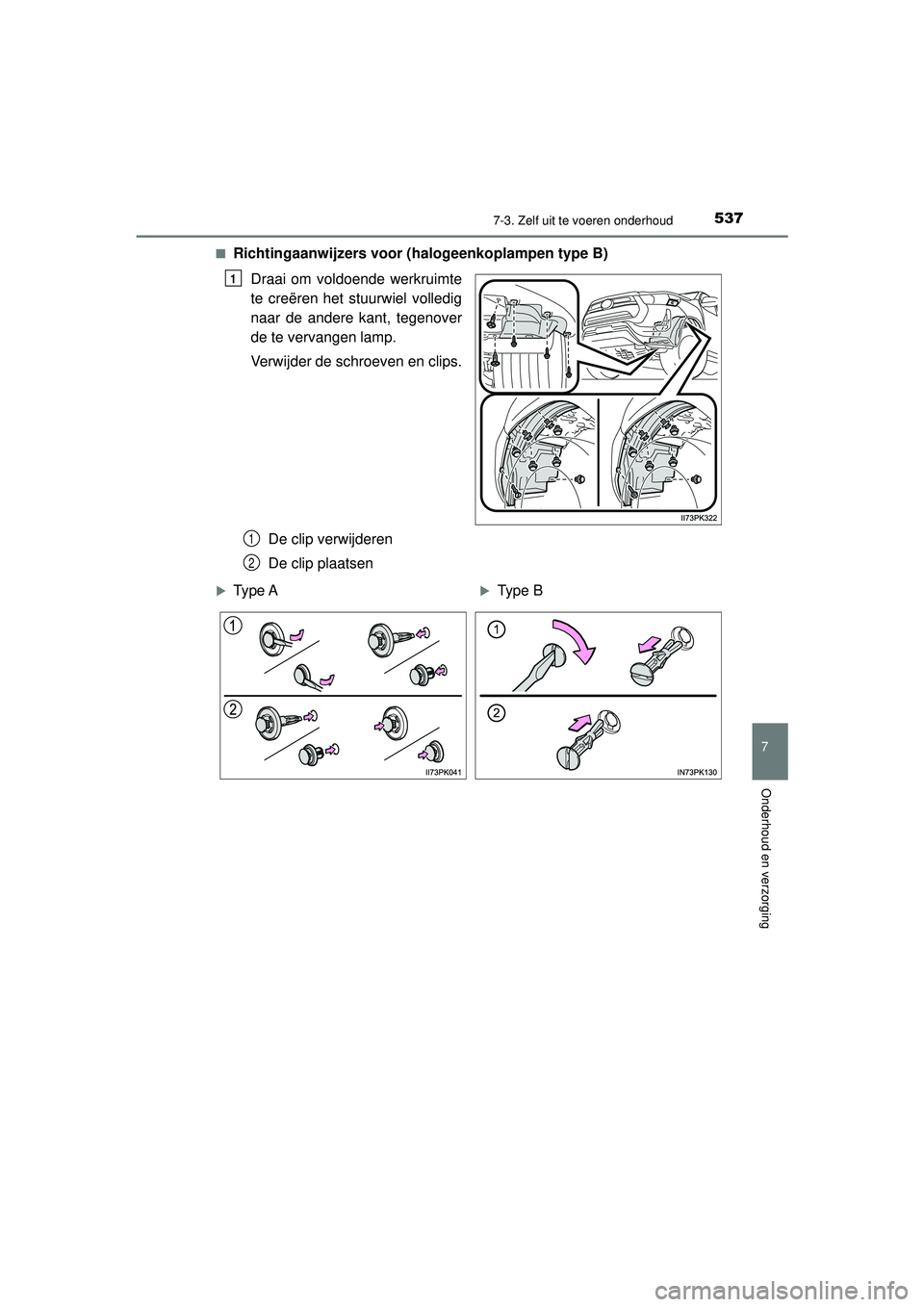

■Richtingaanwijzers voor (halogeenkoplampen type B)
Draai om voldoende werkruimte
te creëren het stuurwiel volledig
naar de andere kant, tegenover
de te vervangen lamp.
Verwijder de schroeven en clips.
De clip verwijderen
De clip plaatsen
1
1
2
Type AType B
HILUX_OM_OM0K513E_(EE).book Page 53 7 Wednesday, May 26, 2021 11:09 AM

5387-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)

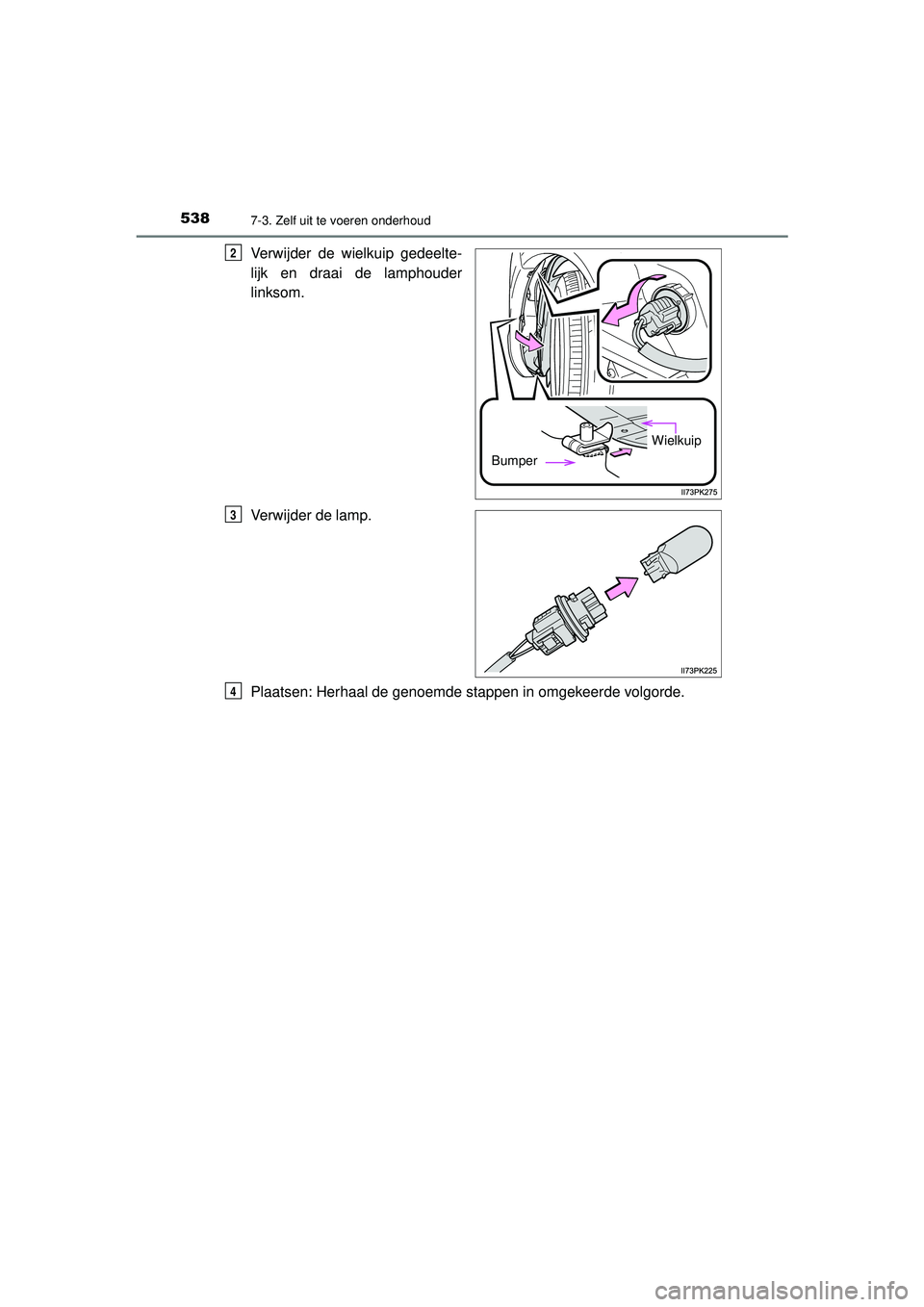

Verwijder de wielkuip gedeelte-
lijk en draai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
Bumper
Wielkuip
2
3
4
