TOYOTA HILUX 2022 Instructieboekje (in Dutch)

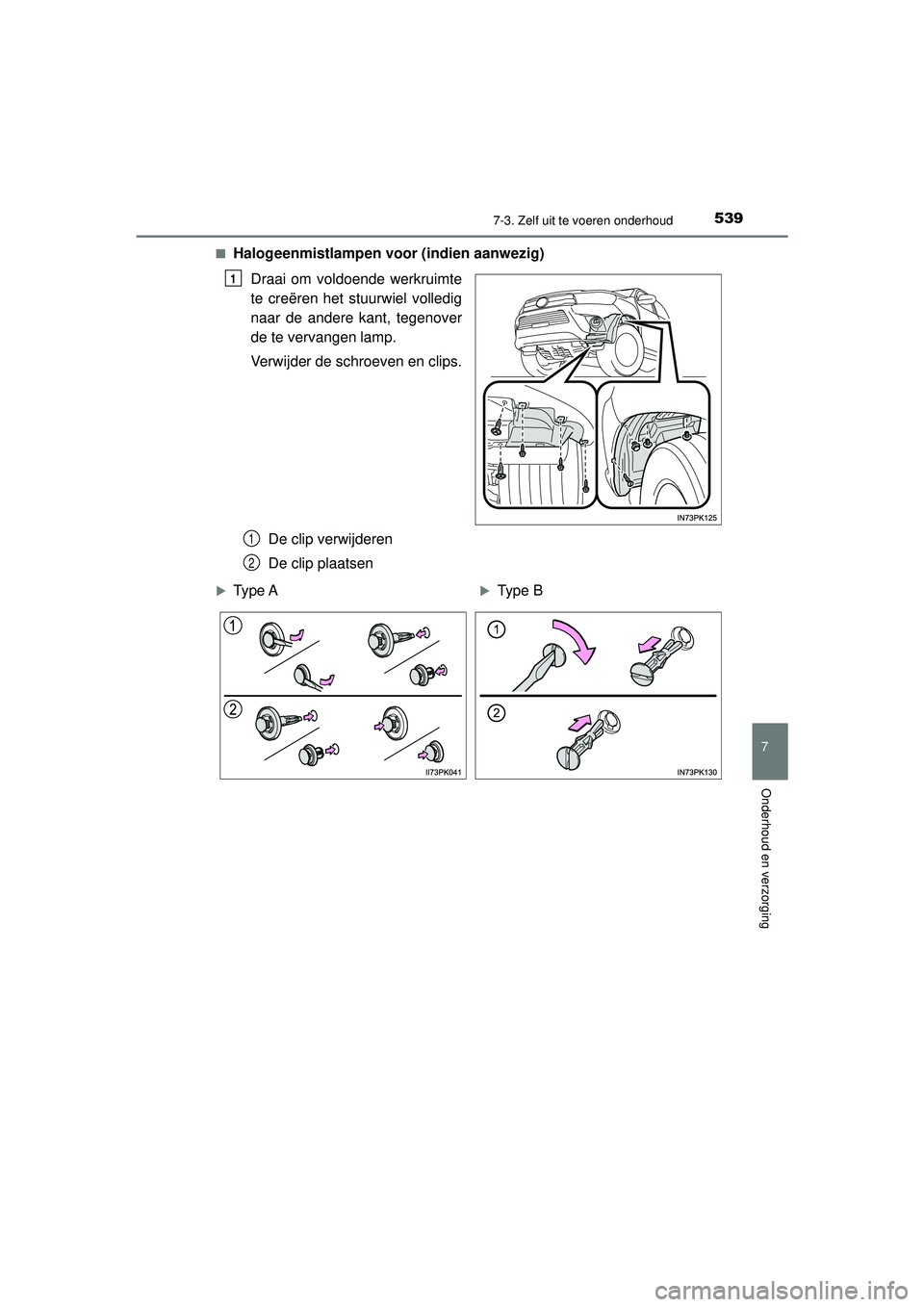

5397-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)
7
Onderhoud en verzorging
■Halogeenmistlampen voor (indien aanwezig)Draai om voldoende werkruimte
te creëren het stuurwiel volledig
naar de andere kant, tegenover
de te vervangen lamp.
Verwijder de schroeven en clips.
De clip verwijderen
De clip plaatsen
1
1
2
Type AType B
HILUX_OM_OM0K513E_(EE).book Page 53 9 Wednesday, May 26, 2021 11:09 AM

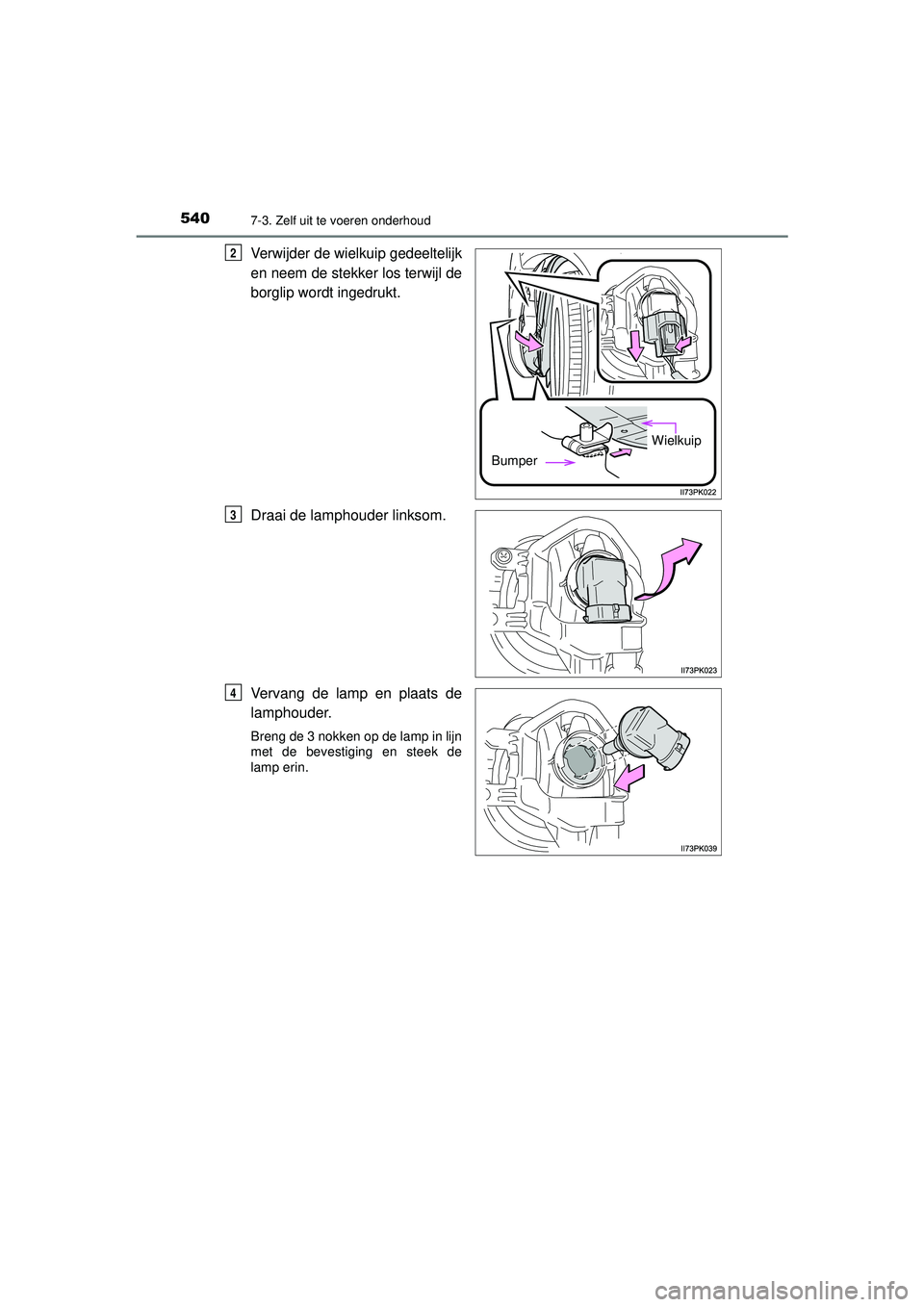

5407-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)
Verwijder de wielkuip gedeeltelijk
en neem de stekker los terwijl de
borglip wordt ingedrukt.
Draai de lamphouder linksom.
Vervang de lamp en plaats de
lamphouder.
Breng de 3 nokken op de lamp in lijn
met de bevestiging en steek de
lamp erin.
Bumper
Wielkuip
2
3
4
HILUX_OM_OM0K513E_(EE).book Page 540 Wednesday, May 26, 2021 11:09 AM

5417-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)
7
Onderhoud en verzorging

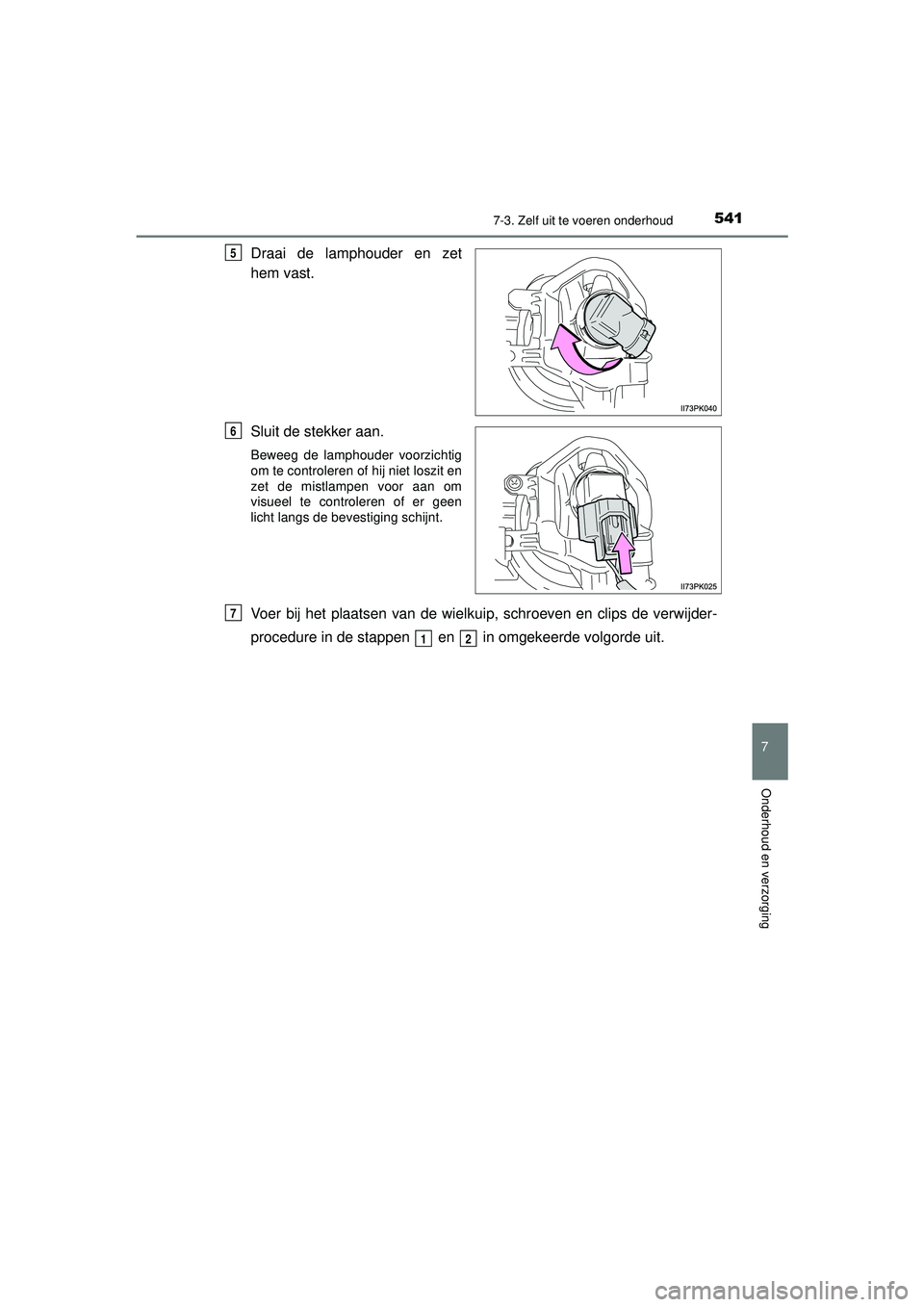

Draai de lamphouder en zet
hem vast.
Sluit de stekker aan.
Beweeg de lamphouder voorzichtig
om te controleren of hij niet loszit en
zet de mistlampen voor aan om
visueel te controleren of er geen
licht langs de bevestiging schijnt.
Voer bij het plaatsen van de wielkuip, schroeven en clips de verwijder-
procedure in de stappen en in omgekeerde volgorde uit.
5
6
7
12
HILUX_OM_OM0K513E_(EE).book Page 541 Wednesday, May 26, 2021 11:09 AM

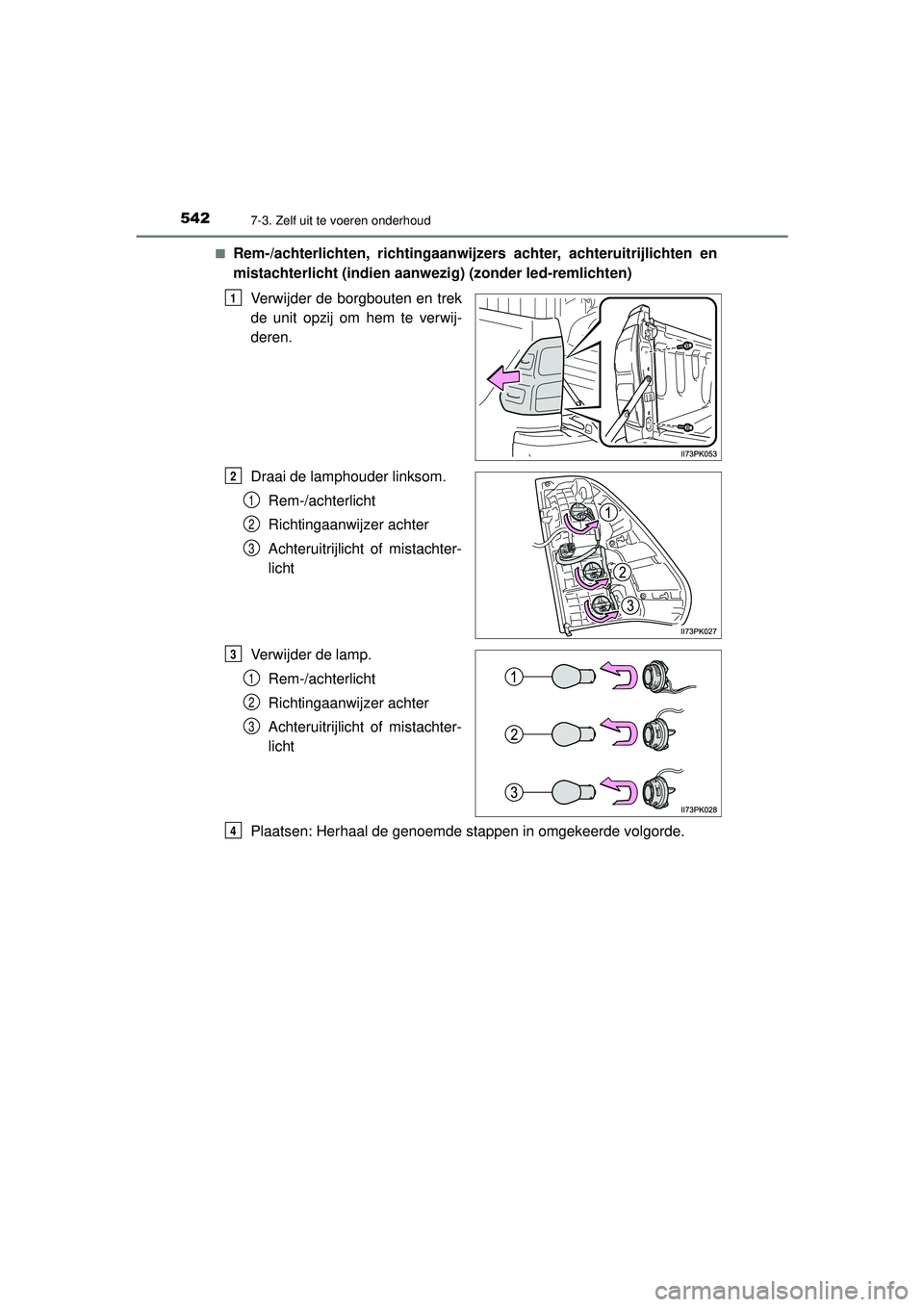

5427-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)■
Rem-/achterlichten, richtingaanwijz
ers achter, achteruitrijlichten en
mistachterlicht (indien aanwezig) (zonder led-remlichten)
Verwijder de borgbouten en trek
de unit opzij om hem te verwij-
deren.
Draai de lamphouder linksom.Rem-/achterlicht
Richtingaanwijzer achter
Achteruitrijlicht of mistachter-
licht
Verwijder de lamp. Rem-/achterlicht
Richtingaanwijzer achter
Achteruitrijlicht of mistachter-
licht
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
1
2
3
3
1
2
3
4
HILUX_OM_OM0K513E_(EE).book Page 54 2 Wednesday, May 26, 2021 11:09 AM

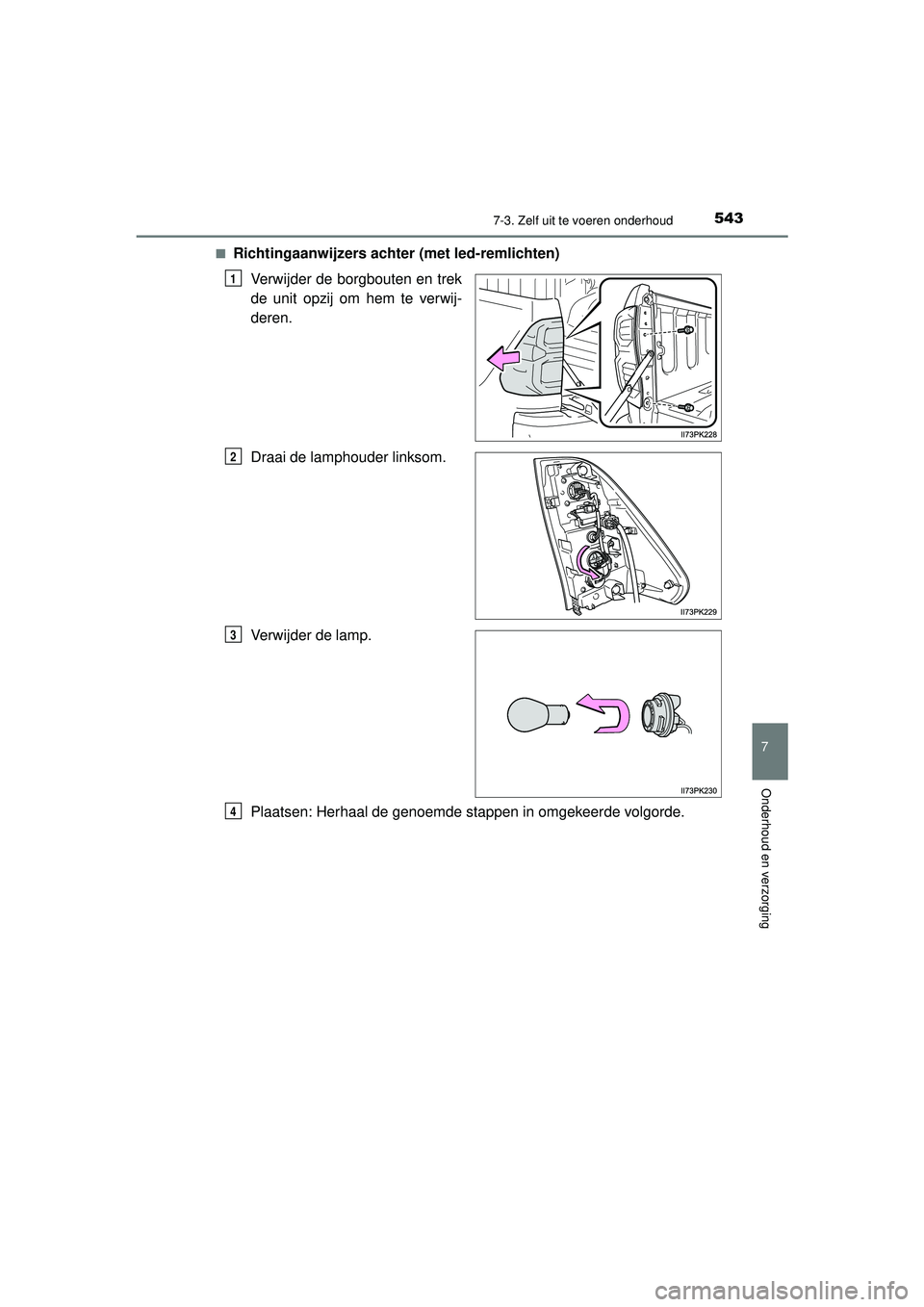

5437-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)
7
Onderhoud en verzorging
■Richtingaanwijzers achter (met led-remlichten)Verwijder de borgbouten en trek
de unit opzij om hem te verwij-
deren.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
4
HILUX_OM_OM0K513E_(EE).book Page 54 3 Wednesday, May 26, 2021 11:09 AM

5447-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)■

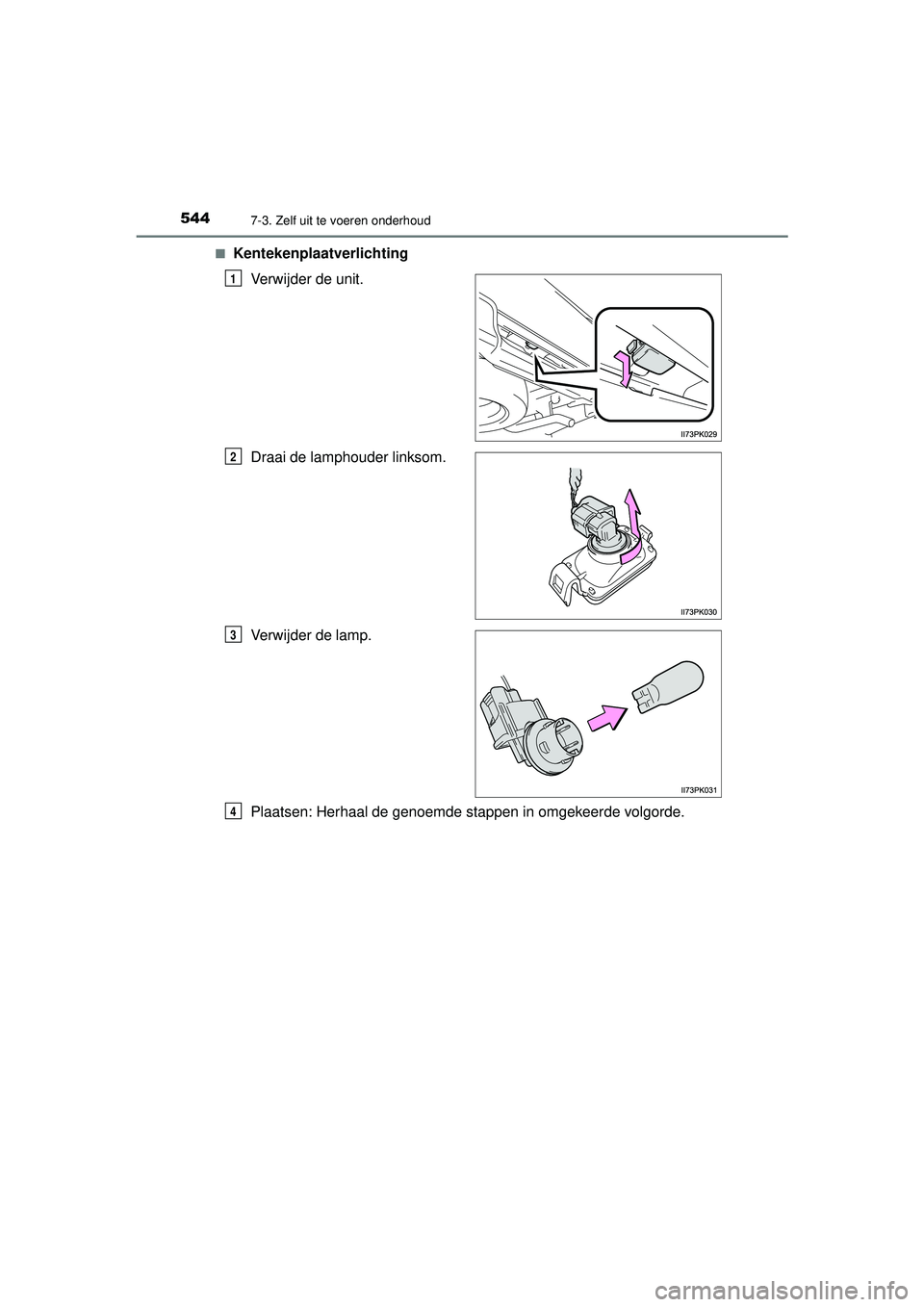

Kentekenplaatverlichting
Verwijder de unit.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
4
HILUX_OM_OM0K513E_(EE).book Page 54 4 Wednesday, May 26, 2021 11:09 AM

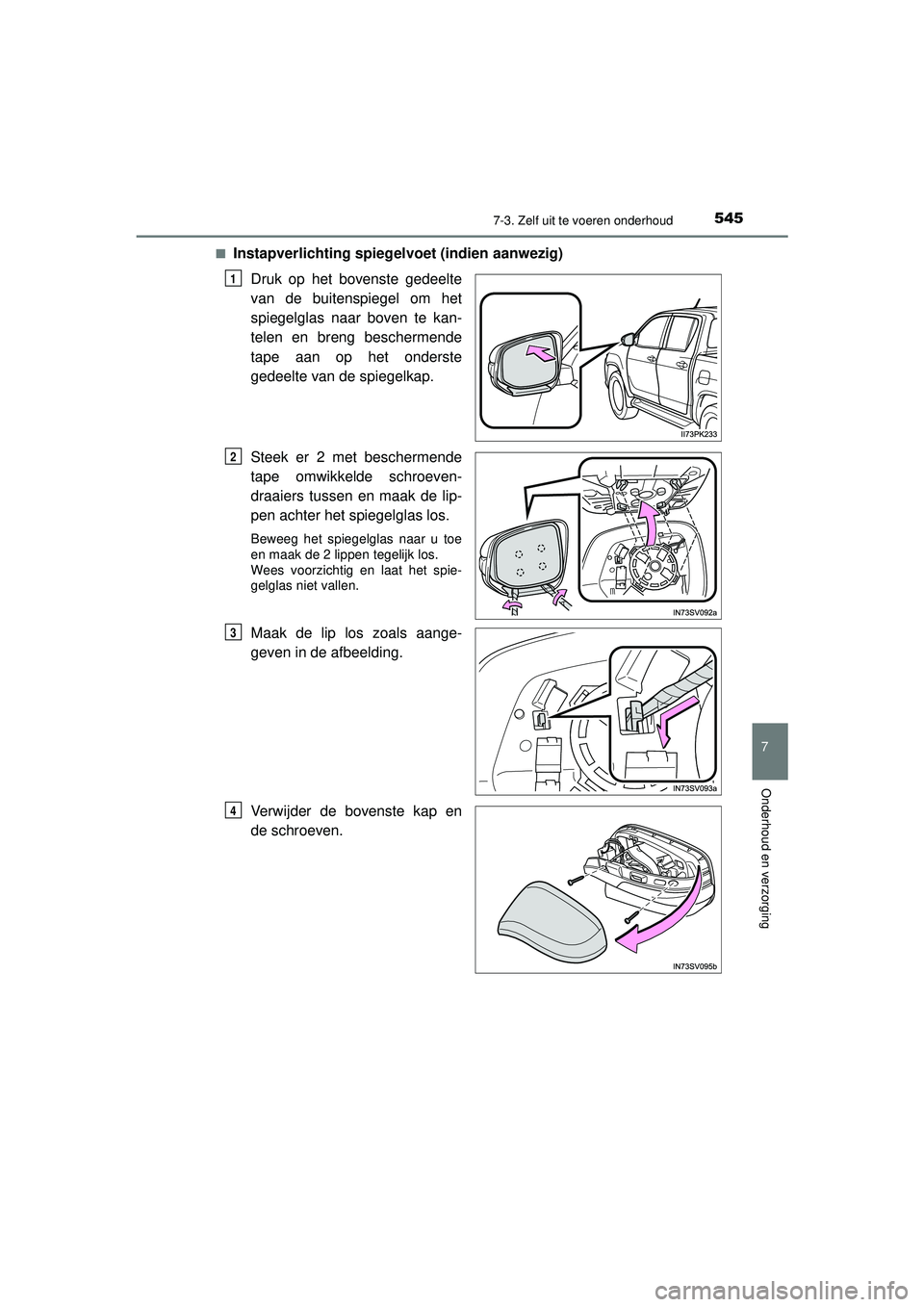

5457-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)
7
Onderhoud en verzorging
■Instapverlichting spiegelvoet (indien aanwezig)Druk op het bovenste gedeelte
van de buitenspiegel om het
spiegelglas naar boven te kan-
telen en breng beschermende
tape aan op het onderste
gedeelte van de spiegelkap.
Steek er 2 met beschermende
tape omwikkelde schroeven-
draaiers tussen en maak de lip-
pen achter het spiegelglas los.
Beweeg het spiegelglas naar u toe
en maak de 2 lippen tegelijk los.
Wees voorzichtig en laat het spie-
gelglas niet vallen.
Maak de lip los zoals aange-
geven in de afbeelding.
Verwijder de bovenste kap en
de schroeven.
1
2
3
4
HILUX_OM_OM0K513E_(EE).book Page 54 5 Wednesday, May 26, 2021 11:09 AM

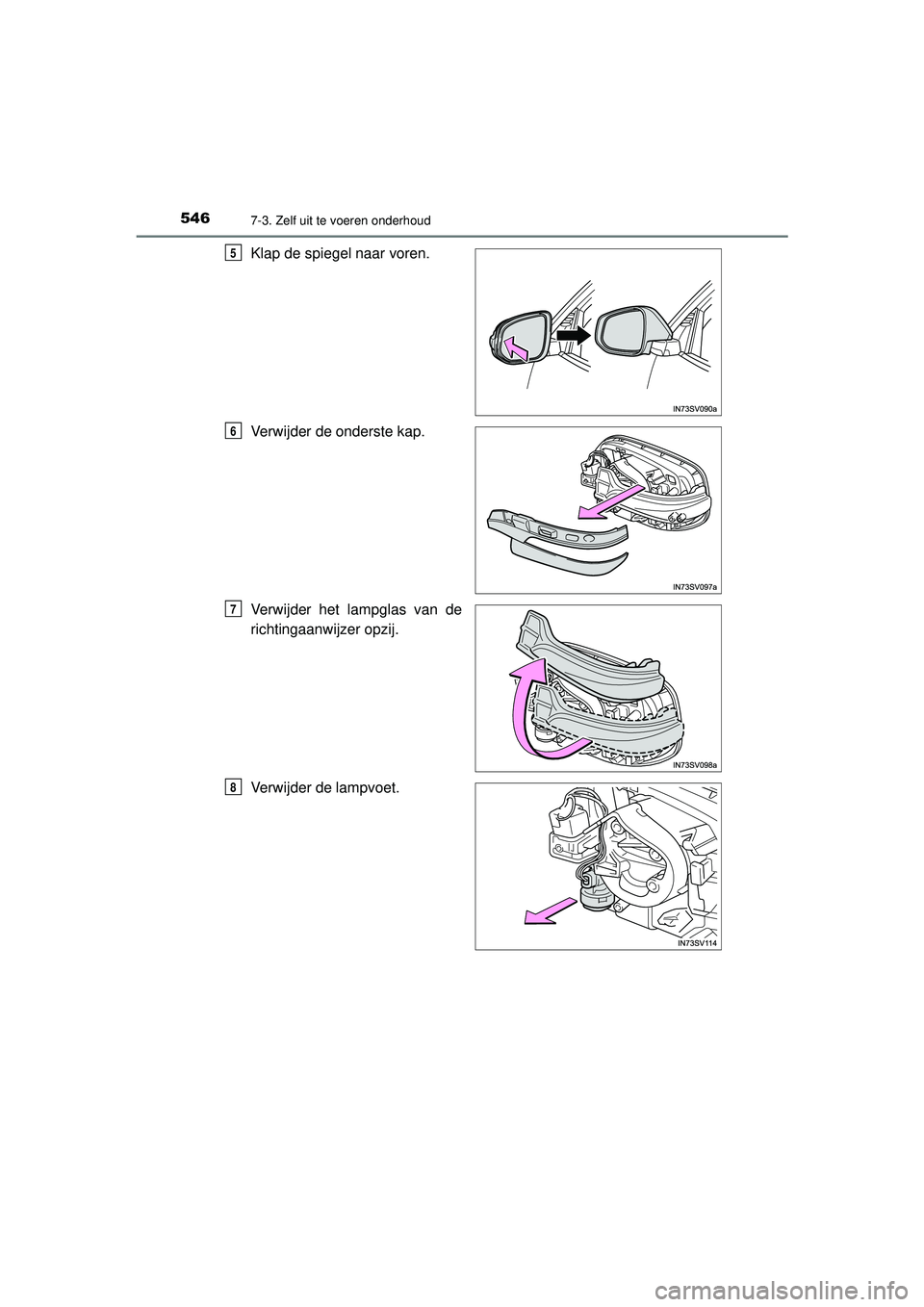

5467-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)
Klap de spiegel naar voren.
Verwijder de onderste kap.
Verwijder het lampglas van de
richtingaanwijzer opzij.
Verwijder de lampvoet.5
6
7
8
HILUX_OM_OM0K513E_(EE).book Page 546 Wednesday, May 26, 2021 11:09 AM

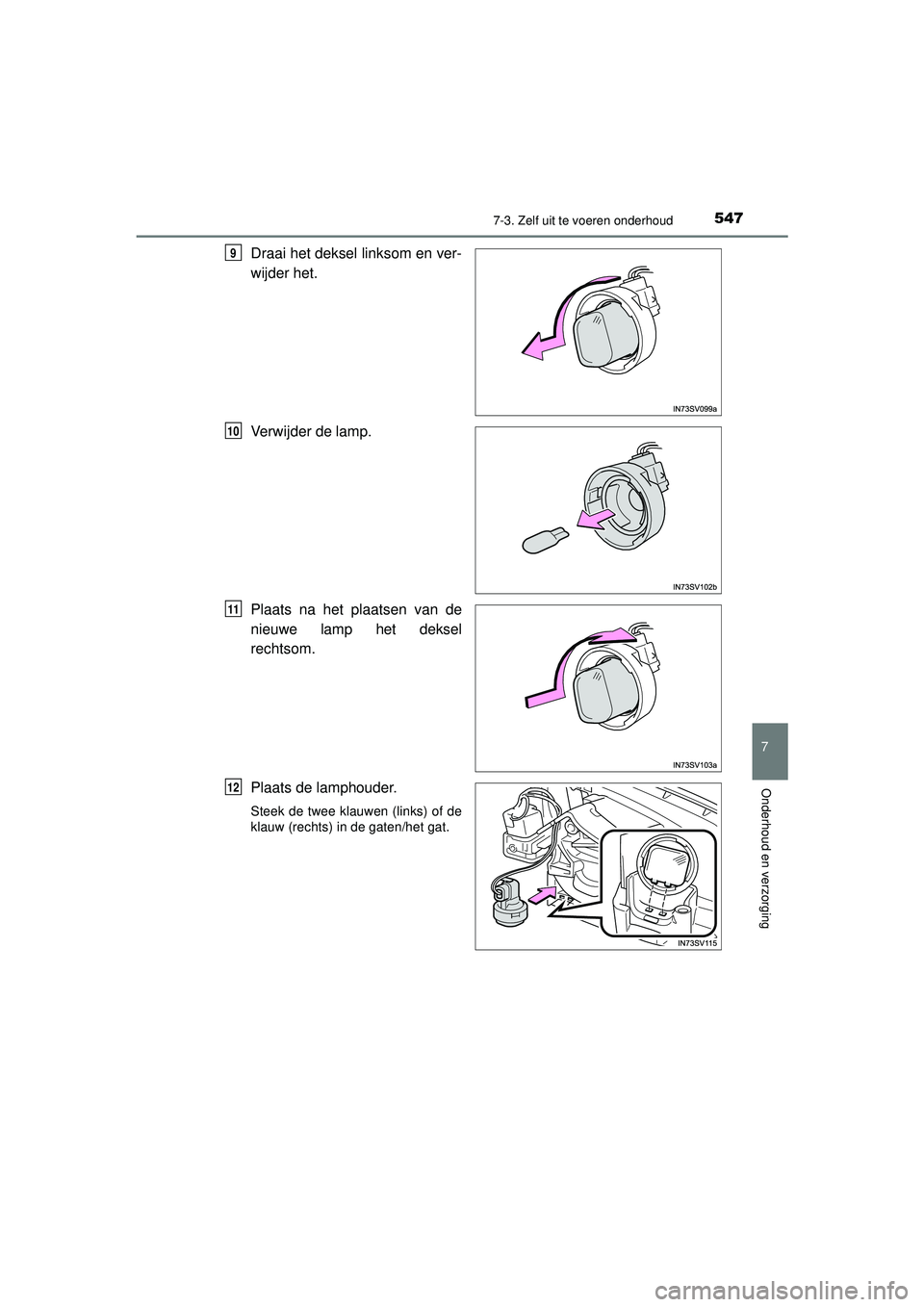

5477-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)
7
Onderhoud en verzorging
Draai het deksel linksom en ver-
wijder het.
Verwijder de lamp.
Plaats na het plaatsen van de
nieuwe lamp het deksel
rechtsom.
Plaats de lamphouder.
Steek de twee klauwen (links) of de
klauw (rechts) in de gaten/het gat.
9
10
11
12
HILUX_OM_OM0K513E_(EE).book Page 547 Wednesday, May 26, 2021 11:09 AM

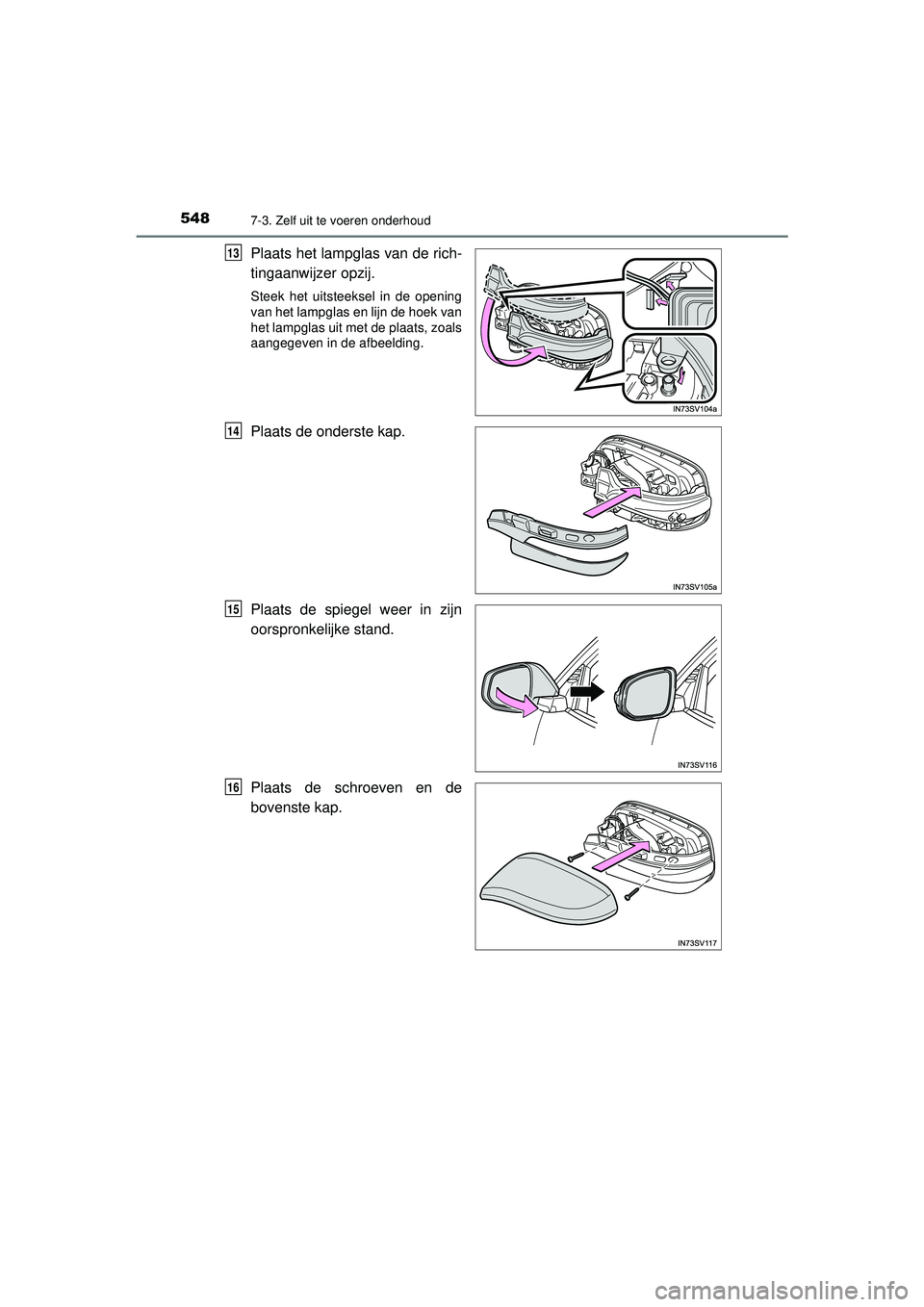

5487-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K513E_(EE)
Plaats het lampglas van de rich-
tingaanwijzer opzij.
Steek het uitsteeksel in de opening
van het lampglas en lijn de hoek van
het lampglas uit met de plaats, zoals
aangegeven in de afbeelding.
Plaats de onderste kap.
Plaats de spiegel weer in zijn
oorspronkelijke stand.
Plaats de schroeven en de
bovenste kap.
13
14
15
16
