TOYOTA HILUX 2022 Manual de utilização (in Portuguese)

62999-1. Especificações Especificações do veículoViscosidade do óleo (0W-20 é aqui explicado como exemplo):• O 0W em 0W-20 indica a característica do óleo que facilita oarranque do motor em tempo frio. Os óleos com um valor inferiorantes do W facilitam o arranque do motor em tempo frio.• O valor 20 em 0W-20 indica a viscosidade do óleo quando estefor sujeito a temperaturas elevadas. Um óleo com viscosidadesuperior (com um valor mais elevado) pode ser mais adequadose o veículo for sujeito a altas velocidades ou a condições extre-mas de cargaComo ler as etiquetas do recipiente de óleo:Uma ou ambas as marcas registadas API são colocadas emalguns recipientes de óleo para o ajudar a escolher o óleo quedeve utilizar.Símbolo de serviço APIParte superior: “API SERVICESN” é a designação da quali-dade do óleo pelo Instituto Ame-ricano do Petróleo (API)Parte central: “SAE 0W-20”indica a gama de viscosidadeSAE.Parte inferior: “Resource-Con-serving” significa que o óleo temcaracterísticas que permitemuma maior economia de com-bustível e proteção ambiental.Marca de Certificação ILSACA Marca de Certificação do Comité Internacional de Padronização eAprovação de Lubrificantes (ILSAC) é apresentada na parte da frenteda embalagem.12

6309-1. EspecificaçõesMotor diesel (exceto para modelos com EURO V e VI*1)*1: EURO V e VI são normas de emissões. Se não tiver a certeza se o seuveículo cumpre com estas normas, contacte um concessionário Toyotaautorizado, reparador Toyota autorizado ou qualquer reparador da suaconfiança.*2: A capacidade de óleo do motor é uma referência a ser utilizada quandomudar o óleo do motor. Aqueça o motor e desligue-o, aguarde mais de 5minutos e verifique o nível do óleo com a vareta.Escolha do óleo do motorO seu Toyota utiliza “Toyota Genuine Motor Oil” (óleo genuínoToyota). A Toyota recomenda a utilização do óleo aprovado “ToyotaGenuine Motor Oil”. Também pode utilizar outro óleo de qualidadeequivalente.Óleo do motor tipo API CF-4, CF ou ACEA B3, B4, B5 ou JASO DL-0Viscosidade recomendada (SAE):O óleo SAE 5W-30 é a melhorescolha em termos de econo-mia de combustível e facilidadede arranque do motor emtempo frio.Se utilizar o óleo SAE 10W-30ou um óleo com uma viscosi-dade superior em temperatu-ras extremamente baixas, podeser difícil colocar o motor emfuncionamento. Por isso reco-menda-se a utilização do óleodo motor SAE 5W-30.Capacidade de óleo (Drenar e repor o nível  Referência*2)Com filtroSem filtro 7.5 L 7.0 L Gama de temperaturas previstas antes da próxima mudança de óleo.Preferred

63199-1. Especificações Especificações do veículoComo ler a etiqueta:A etiqueta DL-0 da Organiza-ção Japonesa de PadrõesAutomóveis (JASO) está colo-cada em alguns recipientes deóleo, para o ajudar a escolher oóleo que deve utilizar.Viscosidade do óleo (5W-30 é aqui explicado como um exemplo):• O 5W em 5W-30 indica a característica do óleo que facilita oarranque do motor em tempo frio. Óleos com um valor inferiorantes do W facilitam o arranque do motor em tempo frio.• O valor 30 em 5W-30 indica a viscosidade do óleo quando estefor sujeito a temperaturas elevadas. Um óleo com viscosidadesuperior (com um valor mais elevado) pode ser mais adequadose o veículo for sujeito a altas velocidades ou a condições extre-mas de carga.

6329-1. EspecificaçõesMotor diesel (para modelos EURO V e VI*1)*1: EURO V e VI são normas de emissões. Se não tiver a certeza se o seuveículo cumpre com estas normas, contacte um concessionário Toyotaautorizado, reparador Toyota autorizado ou qualquer reparador da suaconfiança.*2: A capacidade de óleo do motor é uma referência a ser utilizada quandomudar o óleo do motor. Aqueça o motor e desligue-o, aguarde mais de 5minutos e verifique o nível do óleo com a vareta.Escolha do óleo do motorO seu Toyota utiliza “Toyota Genuine Motor Oil” (óleo genuínoToyota). A Toyota recomenda a utilização do óleo aprovado “ToyotaGenuine Motor Oil. Também pode utilizar outro óleo de qualidadeequivalente.Tipo de óleo: 0W-20: ACEA C5 0W-30 e 5W-30: ACEA C2Capacidade de óleo (Drenar e repor o nível  Referência*2)Com filtroSem filtro 7.5 L7.0 LAT E N Ç Ã OSe utilizar outro óleo que não seja o ACEA C2 pode danificar o catalisador.

63399-1. Especificações Especificações do veículoViscosidade recomendada (SAE):O seu Toyota sai de fábricaatestado com o óleo SAE 0W--30 e este é a melhor escolhaem termos de economia decombustível e facilidade dearranque do motor em tempofrio.Viscosidade do óleo (0W-20 é aqui explicado como exemplo):• O 0W em 0W-20 indica a característica do óleo que facilita oarranque do motor em tempo frio. Os óleos com um valor inferiorantes do W facilitam o arranque do motor em tempo frio.• O valor 20 em 0W-20 indica a viscosidade do óleo quando estefor sujeito a temperaturas elevadas. Um óleo com viscosidadesuperior (com um valor mais elevado) pode ser mais adequadose o veículo for sujeito a altas velocidades ou a condições extre-mas de carga.PreferredGama de temperaturas previstas antes da próxima mudança de óleo

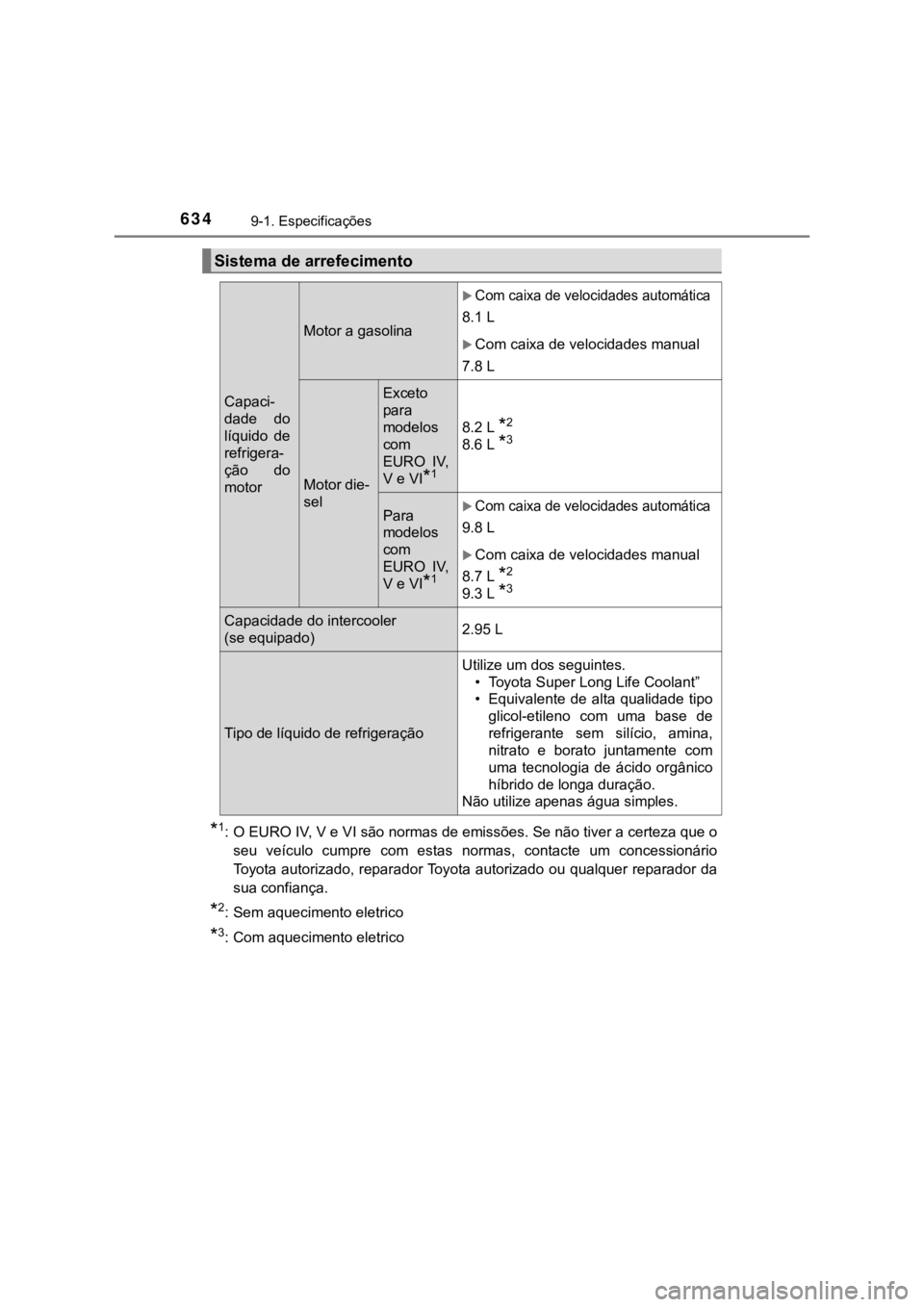

6349-1. Especificações*1: O EURO IV, V e VI são normas de emissões. Se não tiver a certeza que oseu veículo cumpre com estas normas, contacte um concessionárioToyota autorizado, reparador Toyota autorizado ou qualquer reparador dasua confiança.*2: Sem aquecimento eletrico*3: Com aquecimento eletricoSistema de arrefecimentoCapaci-dade dolíquido derefrigera-ção domotorMotor a gasolinaCom caixa de velocidades automática8.1 LCom caixa de velocidades manual7.8 LMotor die-selExcetoparamodeloscomEURO IV,V e VI*18.2 L *28.6 L *3ParamodeloscomEURO IV,V e VI*1Com caixa de velocidades automática9.8 L Com caixa de velocidades manual8.7 L *29.3 L *3Capacidade do intercooler (se equipado)2.95 LTipo de líquido de refrigeração Utilize um dos seguintes.• Toyota Super Long Life Coolant” • Equivalente de alta qualidade tipoglicol-etileno com uma base derefrigerante sem silício, amina,nitrato e borato juntamente comuma tecnologia de ácido orgânicohíbrido de longa duração.Não utilize apenas água simples.

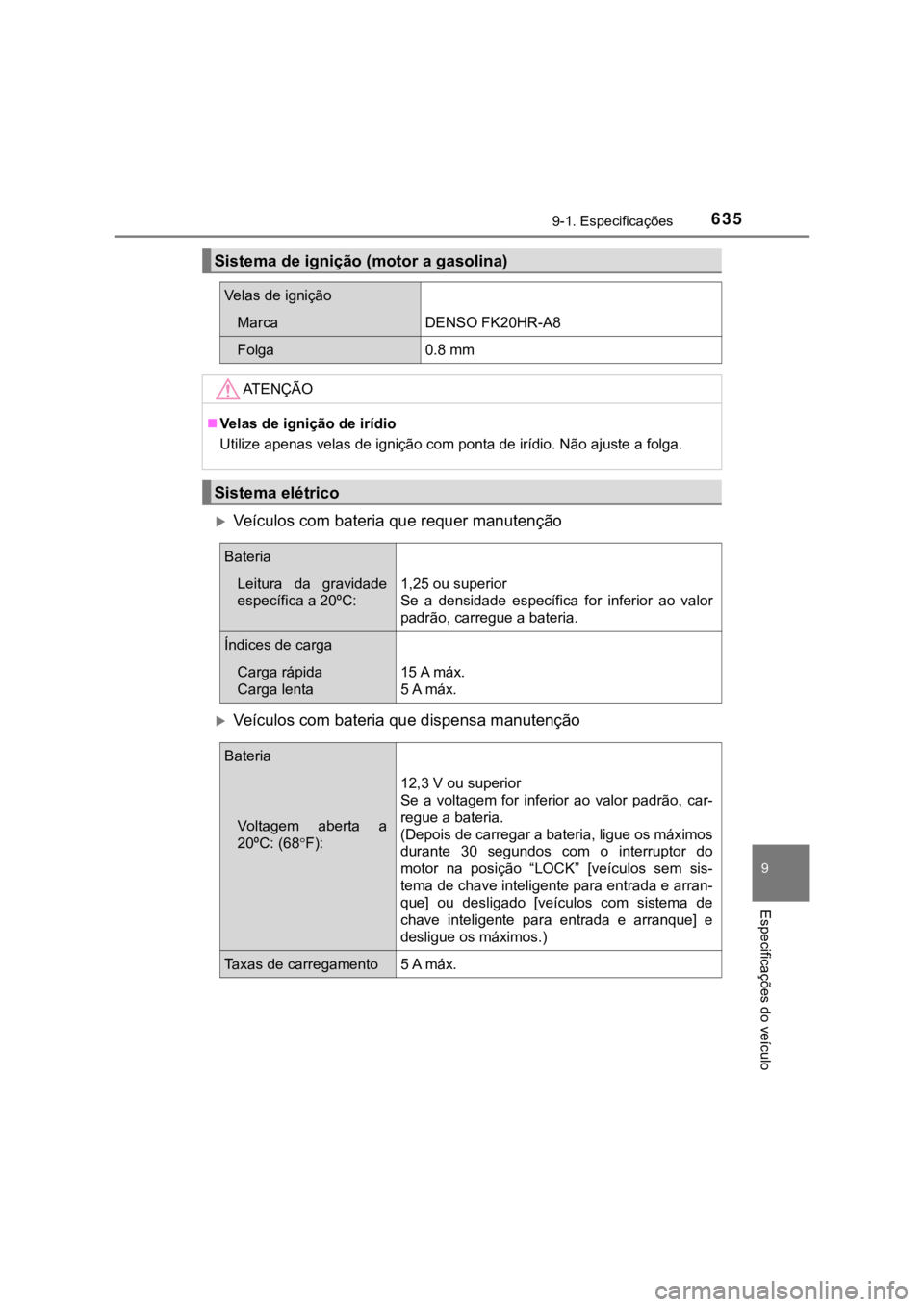

63599-1. Especificações Especificações do veículoVeículos com bateria que requer manutençãoVeículos com bateria que dispensa manutenção Sistema de ignição (motor a gasolina)Velas de ignição MarcaDENSO FK20HR-A8Folga0.8 mm AT E N Ç Ã OVelas de ignição de irídioUtilize apenas velas de ignição com ponta de irídio. Não ajuste a folga.Sistema elétricoBateria Leitura da gravidadeespecífica a 20ºC:1,25 ou superiorSe a densidade específica for inferior ao valorpadrão, carregue a bateria. Índices de cargaCarga rápidaCarga lenta15 A máx.5 A máx.Bateria Voltagem aberta a20ºC: (68F):12,3 V ou superior Se a voltagem for inferior ao valor padrão, car-regue a bateria.(Depois de carregar a bateria, ligue os máximosdurante 30 segundos com o interruptor domotor na posição “LOCK” [veículos sem sis-tema de chave inteligente para entrada e arran-que] ou desligado [veículos com sistema dechave inteligente para entrada e arranque] edesligue os máximos.)Taxas de carregamento5 A máx.

6369-1. Especificações*: A capacidade de óleo é uma quantidade de referência. Se for necessário mudar o óleo, contacte um concessionário Toyota auto-rizado, reparador Toyota autorizado ou qualquer reparador da sua con-fiança..Caixa de velocidades automáticaCapaci-dade deóleo*Motor a gasolina8.5 L Motor diesel9.5 LTipo de óleoToyota Genuine ATF WSAT E N Ç Ã OTipo de óleo para caixa de velocidades automáticaSe utilizar outro óleo para caixa de velocidades pode sentir vibrações, ouvir ruí-dos e, em último caso, danificar a caixa de velocidades.Caixa de velocidades manualCapacidade deóleoModelos de 5 velocidades2.2 L Modelos de 6velocidadesModelos4WD2.5 L PreRunner2.7 L Tipo de óleoTOYOTA Genuine ManualTransmission Gear Oil APIGL-3 (GL-4) ou equivalenteViscosidade recomendada do óleo SAE 75W-90AT E N Ç Ã OÓleo da caixa de velocidades manualTenha em atenção que, dependendo das características do óleo de caixade velocidades utilizado ou das condições de utilização, o som do ralenti, asensação de engrenamento e/ou economia de combustível, poderão serdiferentes ou afetados. A Toyota recomenda que utilize o “TOYOTAGenuine Manual Transmission Gear Oil” para um desempenho otimizado.

63799-1. Especificações Especificações do veículo*: O seu veículo Toyota sai de fábrica atestado com “Toyota Genuine Trans-fer Gear oil LF””. Utilize o óleo aprovado pela Toyota “Toyota GenuineTransfer Gear oil LF”” ou um óleo de qualidade equivalente que cumpracom as especificações acima referidas. Para mais informações, por favorcontacte um concessionário Toyota autorizado, reparador Toyota autori-zado ou qualquer reparador da sua confiança.*1: O seu veículo Toyota sai de fábrica atestado com “Toyota Genuine Diffe-rential Gear Oil””. Utilize o óleo aprovado pela Toyota “Toyota Genuine Dif-ferential Gear Oil”” ou um óleo de qualidade equivalente que cumpra comas especificações acima referidas. Para mais informações, por favor con-tacte um concessionário Toyota autorizado, reparador Toyota autorizadoou qualquer reparador da sua confiança.*2: Modelos fabricados na Tailândia*4*3: Modelos fabricados em África do Sul*4*4: Consulte “Verificar o modelo do seu veículo” se não tiver certeza qual omodelo do seu veículo. (P. 12)Caixa de transferências (modelos 4WD)Capacidade de óleo1.0 LTipo de óleo*Toyota Genuine Transfer Gear oil LF ouequivalenteViscosidade recomendada doóleo SAE 75WDiferencialCapaci-dade doóleoÀ frente(mode-los4WD)Sem A.D.D.1.45 LCom A.D.D.1.60 L AtrásSem sistema debloqueio do diferen-cial traseiro3.65 L *23.75 L *3Com sistema debloqueio do diferen-cial traseiro3.60 LTipo de óleo*1 e viscosidadeToyota Genuine Differential gear oilLT 75W-85 GL-5 ou equivalenteEmbraiagem (veículos com caixa de velocidades manual)Folga livre do pedal 5  15 mmTipo de fluidoSAE J1703 ou FMVSS No.116 DOT 3 ou SAE J1704 ou FMVSS No.116 DOT 4

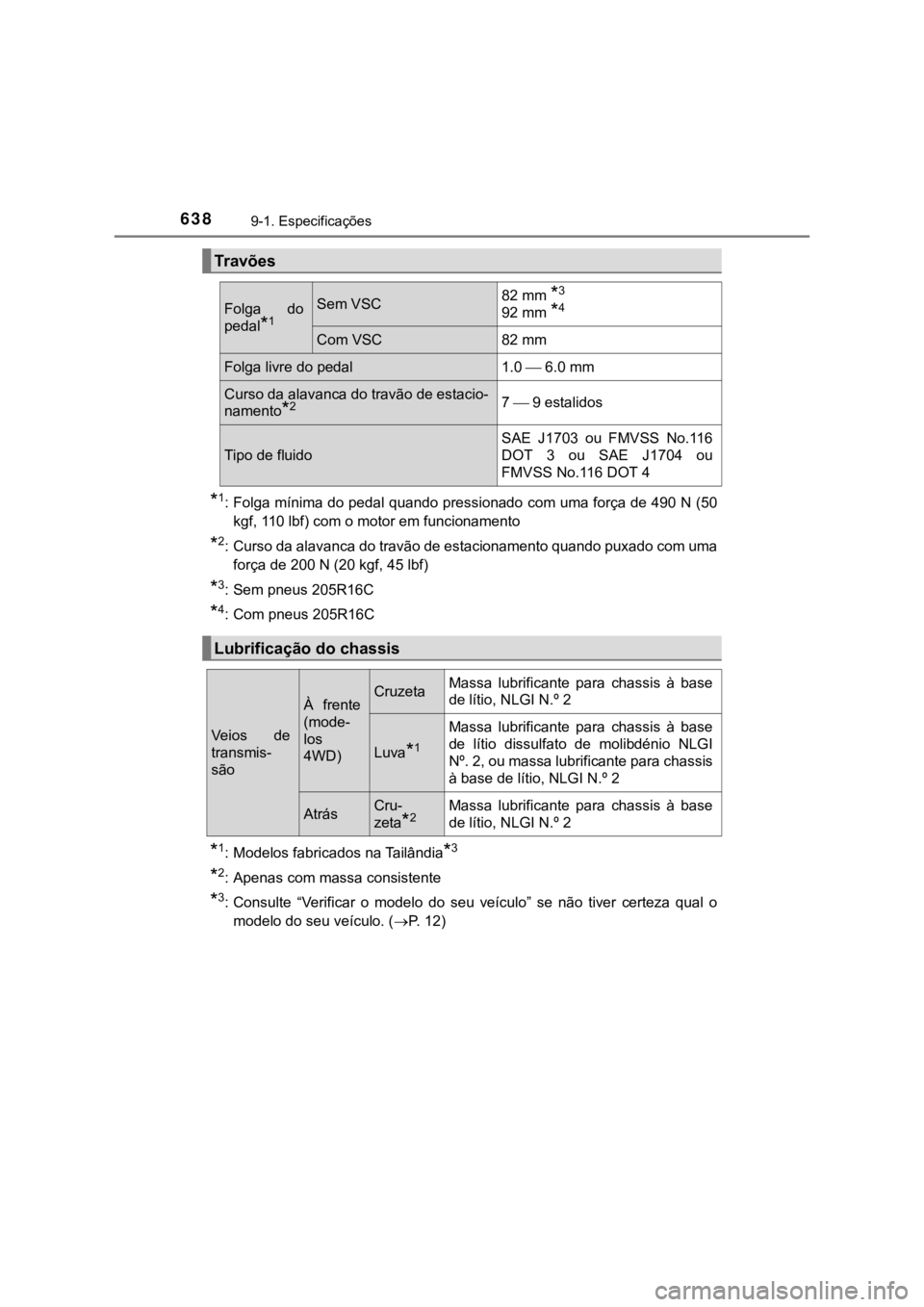

6389-1. Especificações*1: Folga mínima do pedal quando pressionado com uma força de 490 N (50kgf, 110 lbf) com o motor em funcionamento*2: Curso da alavanca do travão de estacionamento quando puxado com umaforça de 200 N (20 kgf, 45 lbf)*3: Sem pneus 205R16C*4: Com pneus 205R16C*1: Modelos fabricados na Tailândia*3*2: Apenas com massa consistente*3: Consulte “Verificar o modelo do seu veículo” se não tiver certeza qual omodelo do seu veículo. (P. 12)TravõesFolga dopedal*1Sem VSC82 mm *392 mm *4Com VSC82 mmFolga livre do pedal1.0  6.0 mmCurso da alavanca do travão de estacio-namento*27 9 estalidosTipo de fluidoSAE J1703 ou FMVSS No.116DOT 3 ou SAE J1704 ouFMVSS No.116 DOT 4Lubrificação do chassisVe i o s d etransmis-sãoÀ frente(mode-los4WD)CruzetaMassa lubrificante para chassis à basede lítio, NLGI N.º 2Luva*1Massa lubrificante para chassis à basede lítio dissulfato de molibdénio NLGINº. 2, ou massa lubrificante para chassisà base de lítio, NLGI N.º 2AtrásCru-zeta*2Massa lubrificante para chassis à basede lítio, NLGI N.º 2
