TOYOTA LAND CRUISER 2012 Manual de utilizare (in Romanian)

541 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)Sub tabloul de bord (tip A)
Siguranţa fuzibilăAmperajCircuit
1 CIG 15 A Bricheta
2 BK/UP LP 10 A Lămpi marşarier, remorcă
3ACC 7,5 ASistem audio, sistem de asistenţă la
parcare, ansamblu afişaj multi-
informaţional, unitate principală ECU,
oglinzi ECU, sistem inteligent de acces
şi pornire, ceas
4 PANEL 10 ASistem tracţiune integrală, scrumieră,
brichetă, compartiment de răcire, sistem
de control al vitezei de croazieră,
blocare diferenţial central, ansamblu
afişaj multi-informaţional, dispozitiv de
încălzire scaune, sistem de aer
condiţionat, lumină torpedo, lumini de
avarie, ansamblu audio, buton spălător
faruri, buton de reglare a înălţimii de
luminare a farurilor, dispozitiv de
încălzire rapidă, sistem de memorare a
poziţiei de conducere, butoane oglinzi
retrovizoare exterioare, modul consolă
superioară, buton dezactivare airbaguri
la nivelul capului, buton manetă
schimbător de viteze, comenzi pe volan,
buton VSC OFF, buton în consolă,
RELEU PANOU

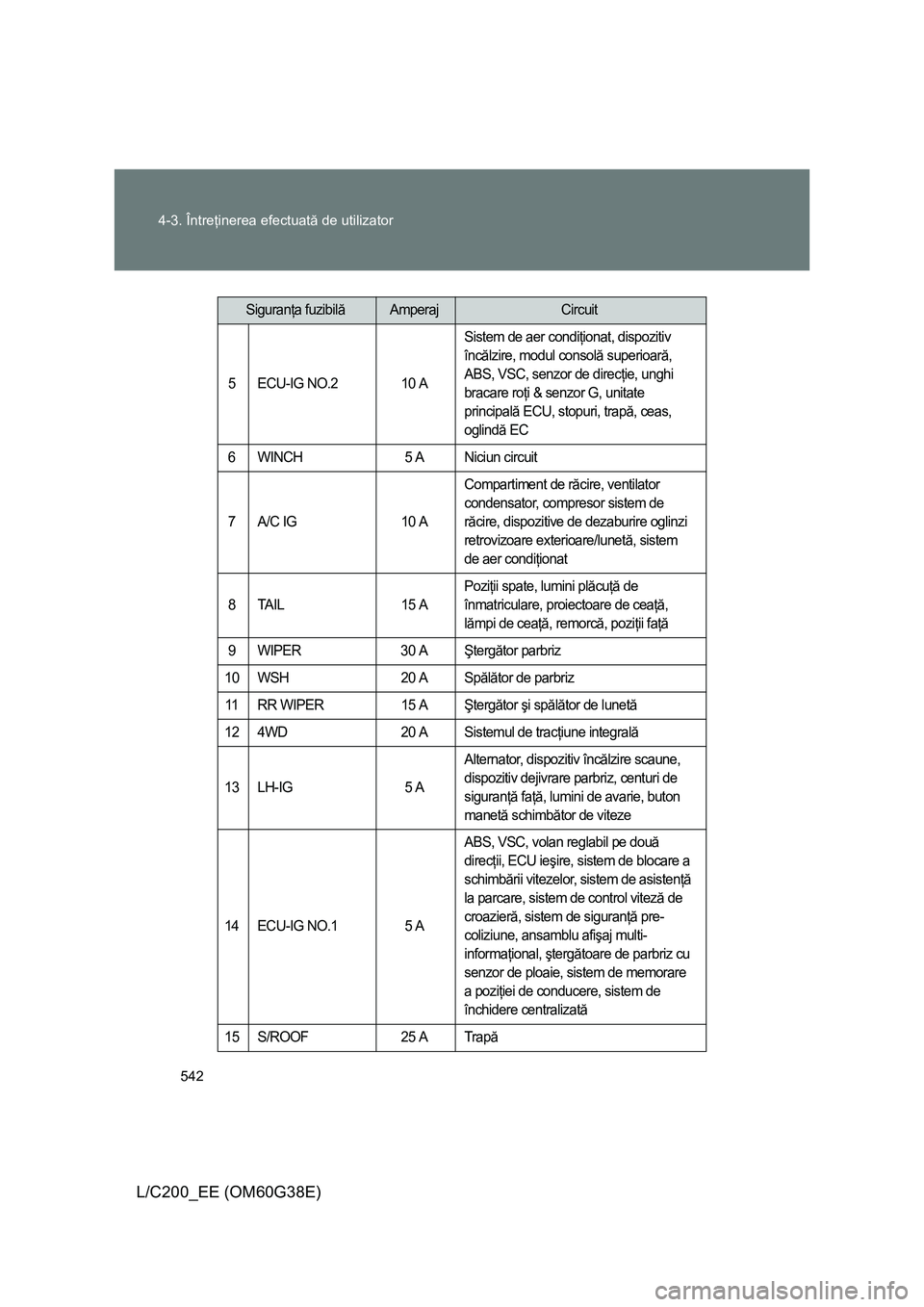

542 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)
5 ECU-IG NO.2 10 ASistem de aer condiţionat, dispozitiv
încălzire, modul consolă superioară,
ABS, VSC, senzor de direcţie, unghi
bracare roţi & senzor G, unitate
principală ECU, stopuri, trapă, ceas,
oglindă EC
6 WINCH 5 A Niciun circuit
7 A/C IG 10 ACompartiment de răcire, ventilator
condensator, compresor sistem de
răcire, dispozitive de dezaburire oglinzi
retrovizoare exterioare/lunetă, sistem
de aer condiţionat
8 TAIL 15 APoziţii spate, lumini plăcuţă de
înmatriculare, proiectoare de ceaţă,
lămpi de ceaţă, remorcă, poziţii faţă
9 WIPER 30 AŞtergător parbriz
10 WSH 20 A Spălător de parbriz
11 RR WIPER 15 AŞtergător şi spălător de lunetă
12 4WD 20 A Sistemul de tracţiune integrală
13 LH-IG 5 AAlternator, dispozitiv încălzire scaune,
dispozitiv dejivrare parbriz, centuri de
siguranţă faţă, lumini de avarie, buton
manetă schimbător de viteze
14 ECU-IG NO.1 5 AABS, VSC, volan reglabil pe două
direcţii, ECU ieşire, sistem de blocare a
schimbării vitezelor, sistem de asistenţă
la parcare, sistem de control viteză de
croazieră, sistem de siguranţă pre-
coliziune, ansamblu afişaj multi-
informaţional, ştergătoare de parbriz cu
senzor de ploaie, sistem de memorare
a poziţiei de conducere, sistem de
închidere centralizată
15 S/ROOF 25 A Trapă
Siguranţa fuzibilăAmperajCircuit

543 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)

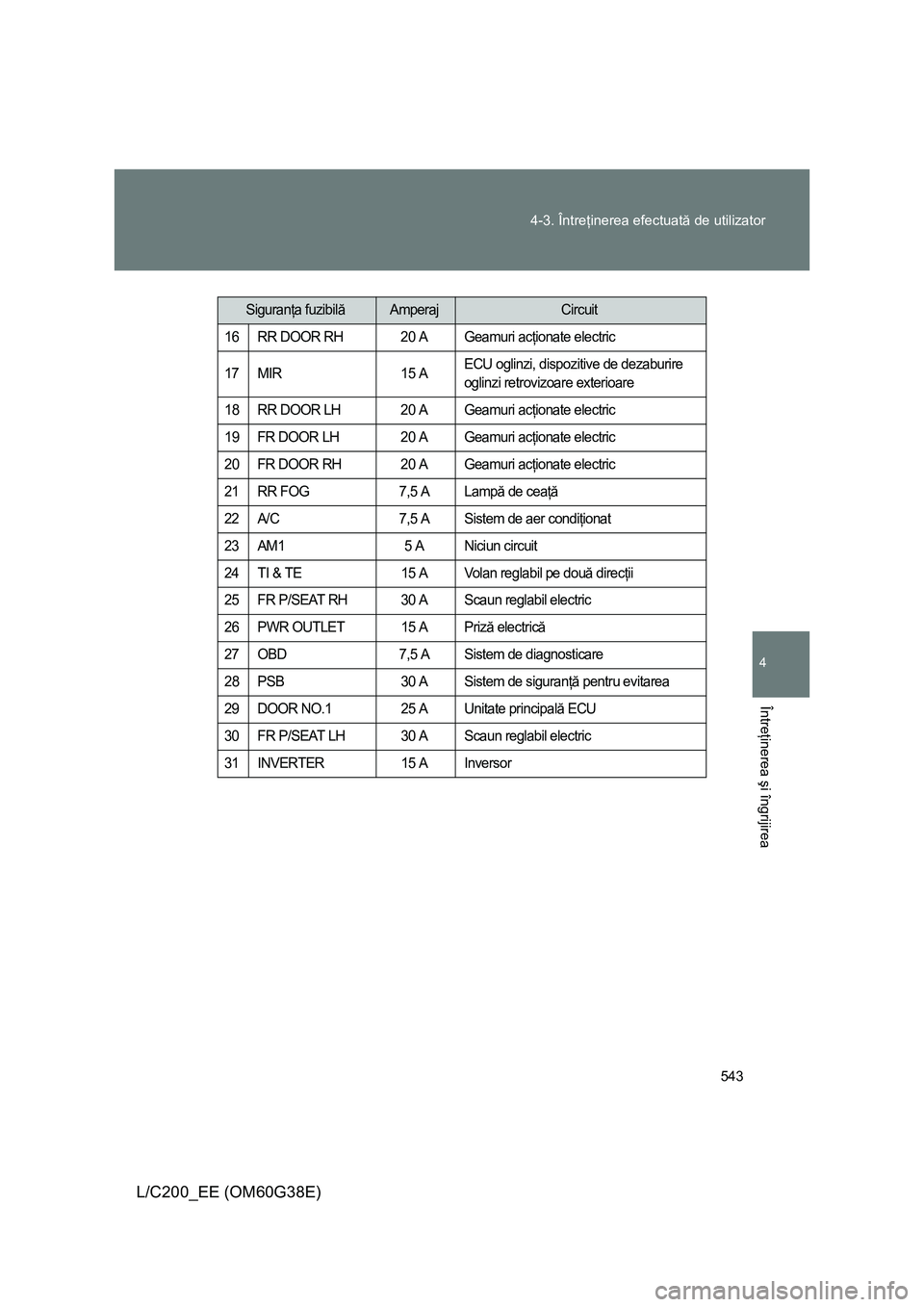

16 RR DOOR RH 20 A Geamuri acţionate electric
17 MIR 15 AECU oglinzi, dispozitive de dezaburire
oglinzi retrovizoare exterioare
18 RR DOOR LH 20 A Geamuri acţionate electric
19 FR DOOR LH 20 A Geamuri acţionate electric
20 FR DOOR RH 20 A Geamuri acţionate electric
21 RR FOG 7,5 A Lampă de ceaţă
22 A/C 7,5 A Sistem de aer condiţionat
23 AM1 5 A Niciun circuit
24 TI & TE 15 A Volan reglabil pe două direcţii
25 FR P/SEAT RH 30 A Scaun reglabil electric
26 PWR OUTLET 15 A Priză electrică
27 OBD 7,5 A Sistem de diagnosticare
28 PSB 30 A Sistem de siguranţă pentru evitarea
29 DOOR NO.1 25 A Unitate principală ECU
30 FR P/SEAT LH 30 A Scaun reglabil electric
31 INVERTER 15 A Inversor
Siguranţa fuzibilăAmperajCircuit

544 4-3. Întreţinerea efectuată de utilizator

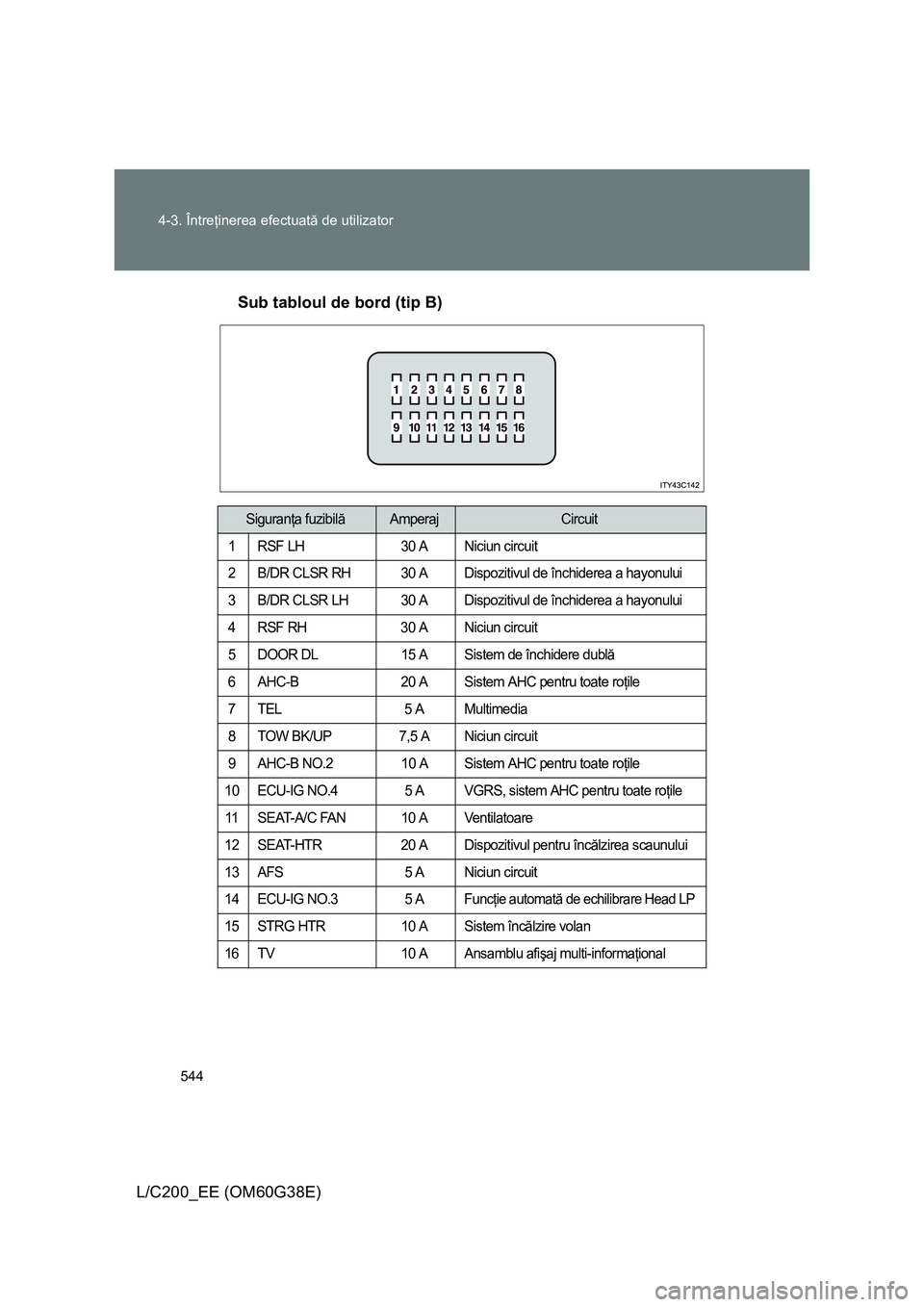

L/C200_EE (OM60G38E)Sub tabloul de bord (tip B)
Siguranţa fuzibilăAmperajCircuit
1 RSF LH 30 A Niciun circuit
2 B/DR CLSR RH 30 A Dispozitivul de închiderea a hayonului
3 B/DR CLSR LH 30 A Dispozitivul de închiderea a hayonului
4 RSF RH 30 A Niciun circuit
5 DOOR DL 15 A Sistem de închidere dublă
6 AHC-B 20 A Sistem AHC pentru toate roţile
7 TEL 5 A Multimedia
8 TOW BK/UP 7,5 A Niciun circuit
9 AHC-B NO.2 10 A Sistem AHC pentru toate roţile
10 ECU-IG NO.4 5 A VGRS, sistem AHC pentru toate roţile
11 SEAT-A/C FAN 10 A Ventilatoare
12 SEAT-HTR 20 A Dispozitivul pentru încălzirea scaunului
13 AFS 5 A Niciun circuit
14 ECU-IG NO.3 5 A
Funcţie automată de echilibrare Head LP
15 STRG HTR 10 A Sistem încălzire volan
16 TV 10 A Ansamblu afişaj multi-informaţional

545 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)

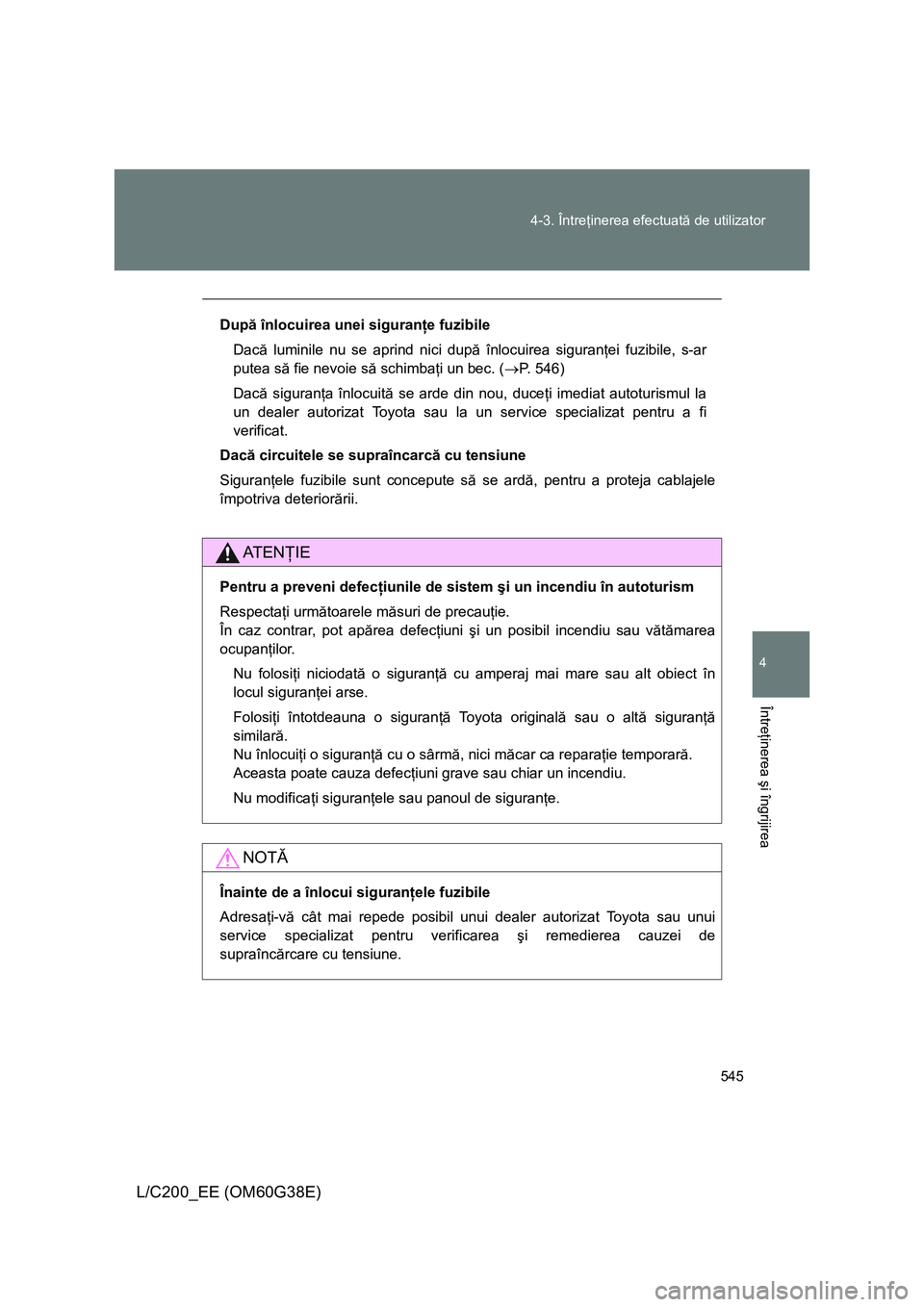

După înlocuirea unei siguranţe fuzibile
Dacă luminile nu se aprind nici după înlocuirea siguranţei fuzibile, s-ar
putea să fie nevoie să schimbaţi un bec. (→P. 546)
Dacă siguranţa înlocuită se arde din nou, duceţi imediat autoturismul la
un dealer autorizat Toyota sau la un service specializat pentru a fi
verificat.
Dacă circuitele se supraîncarcă cu tensiune
Siguranţele fuzibile sunt concepute să se ardă, pentru a proteja cablajele
împotriva deteriorării.
AT E NŢIE
Pentru a preveni defecţiunile de sistem şi un incendiu în autoturism
Respectaţi următoarele măsuri de precauţie.
În caz contrar, pot apărea defecţiuni şi un posibil incendiu sau vătămarea
ocupanţilor.
Nu folosiţi niciodată o siguranţă cu amperaj mai mare sau alt obiect în
locul siguranţei arse.
Folosiţi întotdeauna o siguranţă Toyota originală sau o altă siguranţă
similară.
Nu înlocuiţi o siguranţă cu o sârmă, nici măcar ca reparaţie temporară.
Aceasta poate cauza defecţiuni grave sau chiar un incendiu.
Nu modificaţi siguranţele sau panoul de siguranţe.
NOTĂ
Înainte de a înlocui siguranţele fuzibile
Adresaţi-vă cât mai repede posibil unui dealer autorizat Toyota sau unui
service specializat pentru verificarea şi remedierea cauzei de
supraîncărcare cu tensiune.

546
4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)

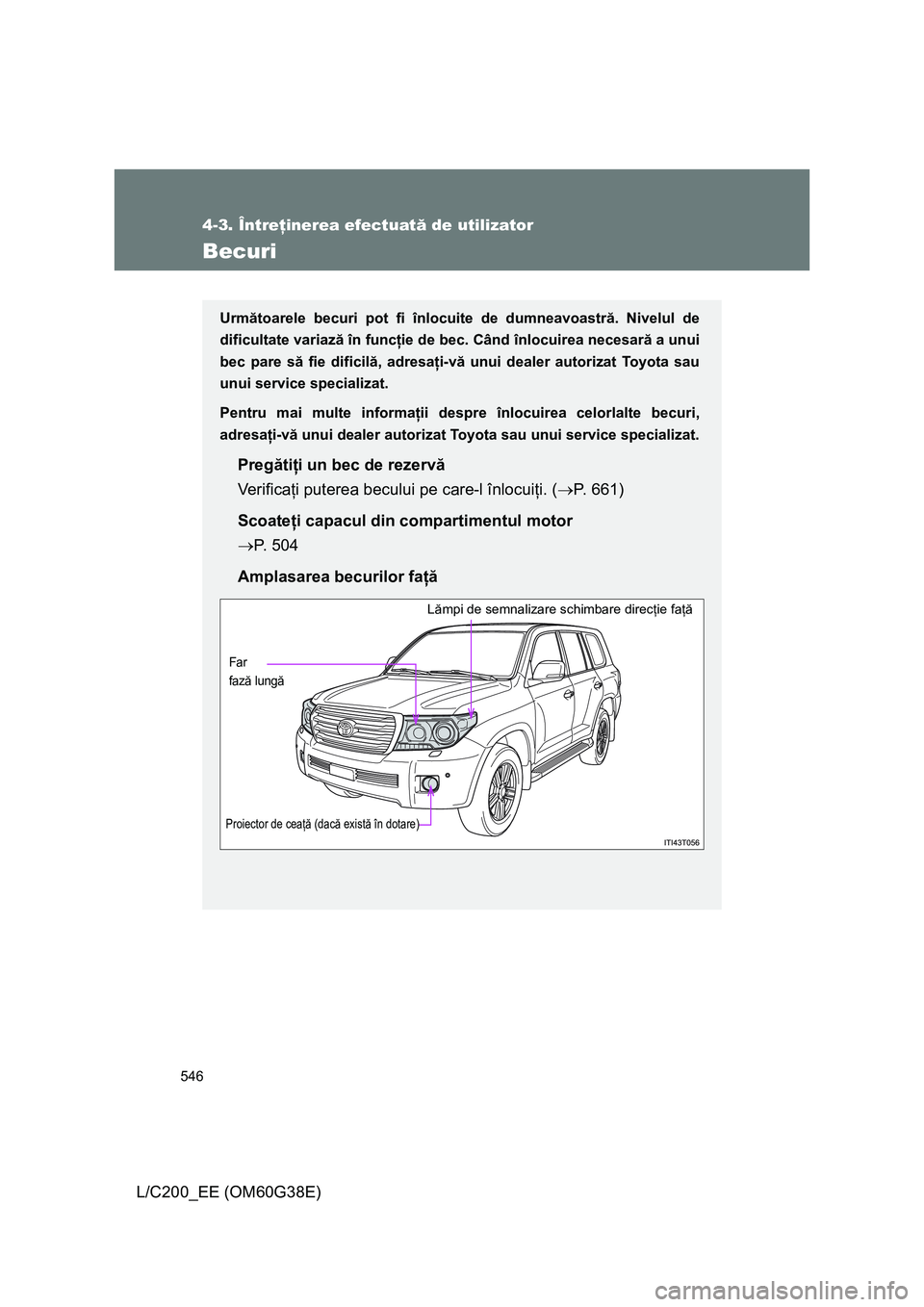

Becuri
Următoarele becuri pot fi înlocuite de dumneavoastră. Nivelul de
dificultate variază în funcţie de bec. Când înlocuirea necesară a unui
bec pare să fie dificilă, adresaţi-vă unui dealer autorizat Toyota sau
unui service specializat.
Pentru mai multe informaţii despre înlocuirea celorlalte becuri,
adresaţi-vă unui dealer autorizat Toyota sau unui service specializat.
Pregătiţi un bec de rezervă
Ve r i f i c aţi puterea becului pe care-l înlocuiţi. (→P. 661)
Scoateţi capacul din compartimentul motor
→P. 504
Amplasarea becurilor faţă
Proiector de ceaţă (dacă există în dotare)
Lămpi de semnalizare schimbare direcţie faţă
Far
fază lungă

547 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)

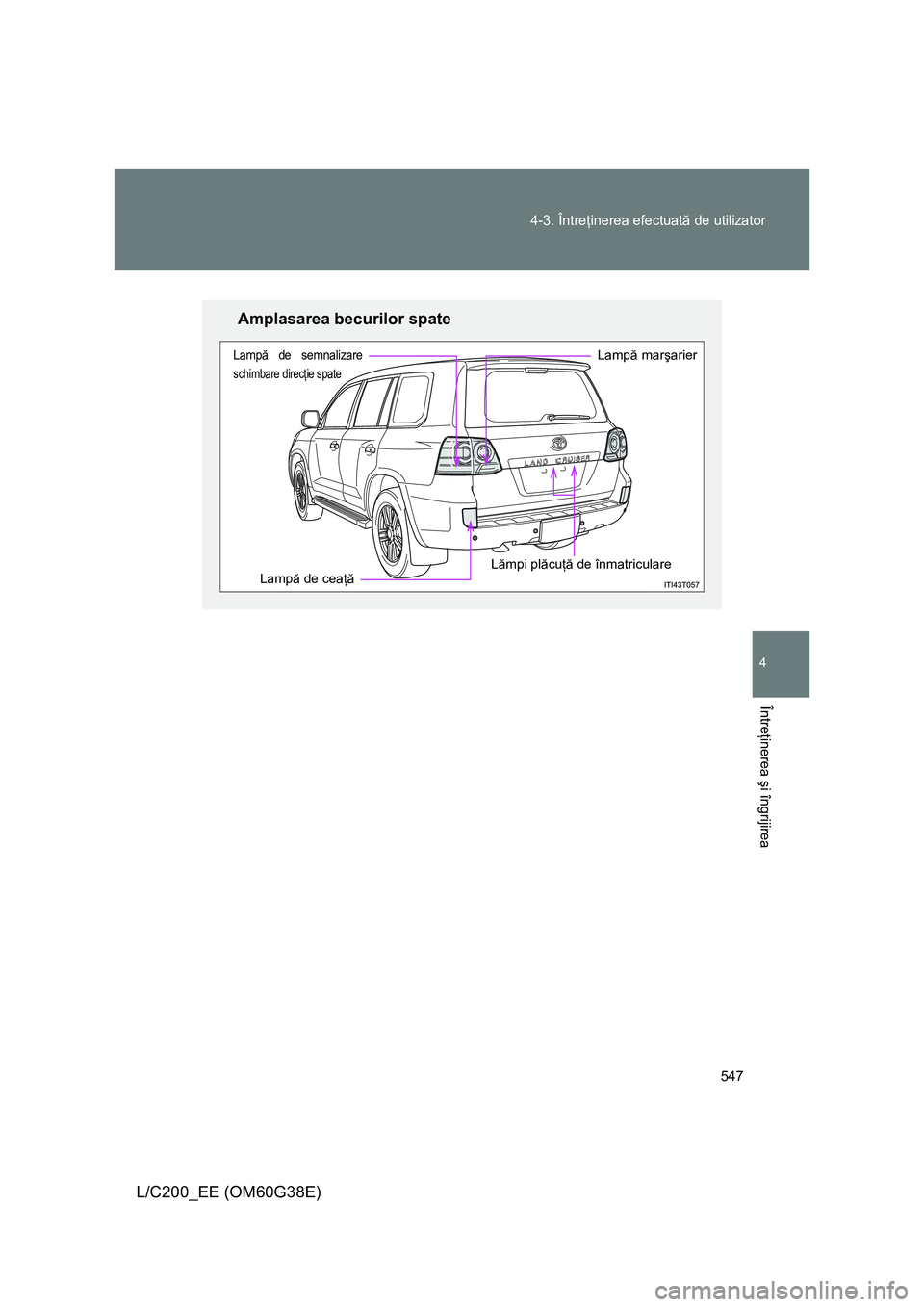

Amplasarea becurilor spate
Lampă de ceaţă
Lampă de semnalizare
schimbare direcţie spate
Lampă marşarier
Lămpi plăcuţă de înmatriculare

548 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)

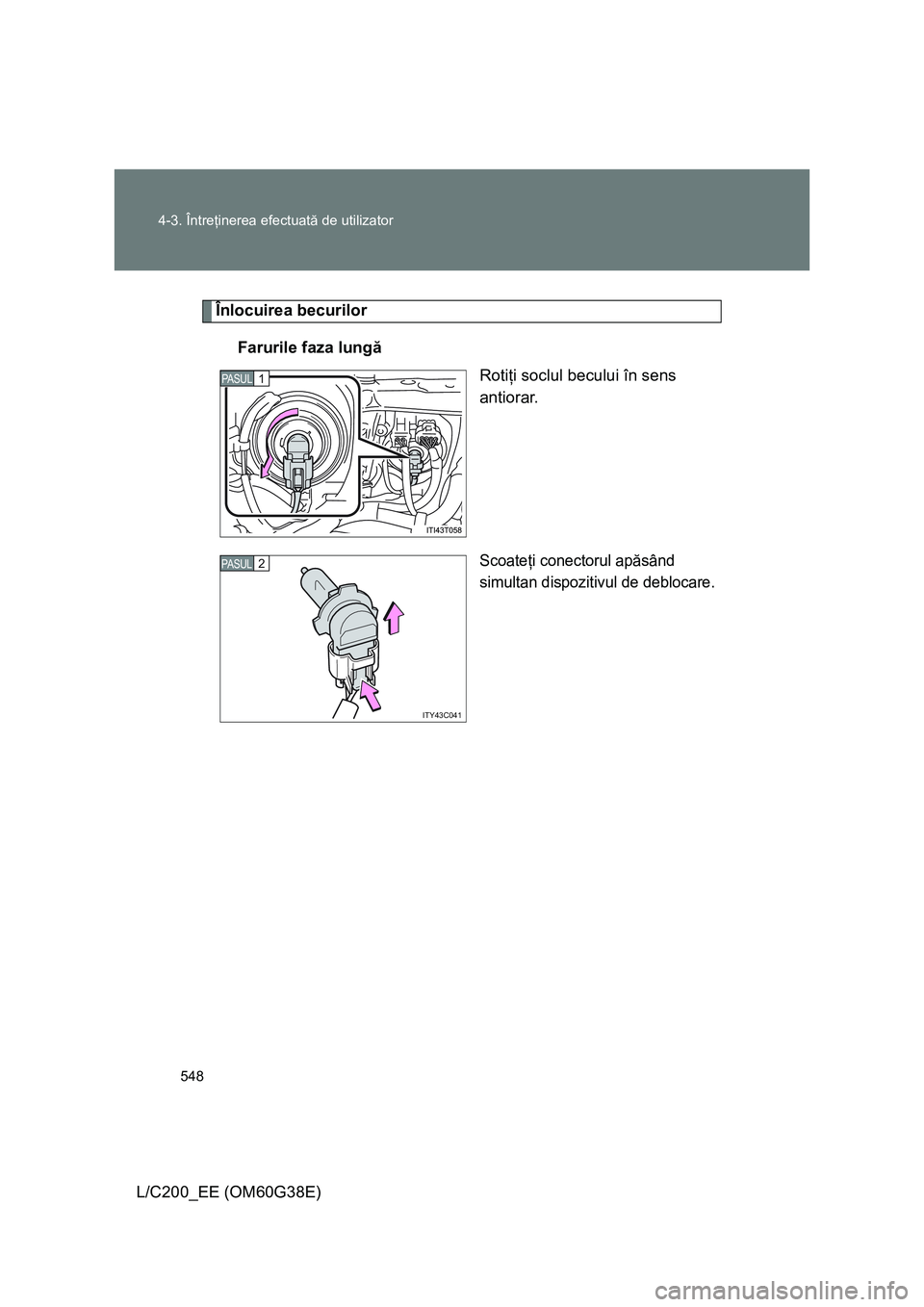

Înlocuirea becurilor
Farurile faza lungă
Rotiţi soclul becului în sens
antiorar.
Scoateţi conectorul apăsând
simultan dispozitivul de deblocare.
PASUL1
ITY43C041
2PASUL

549 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea

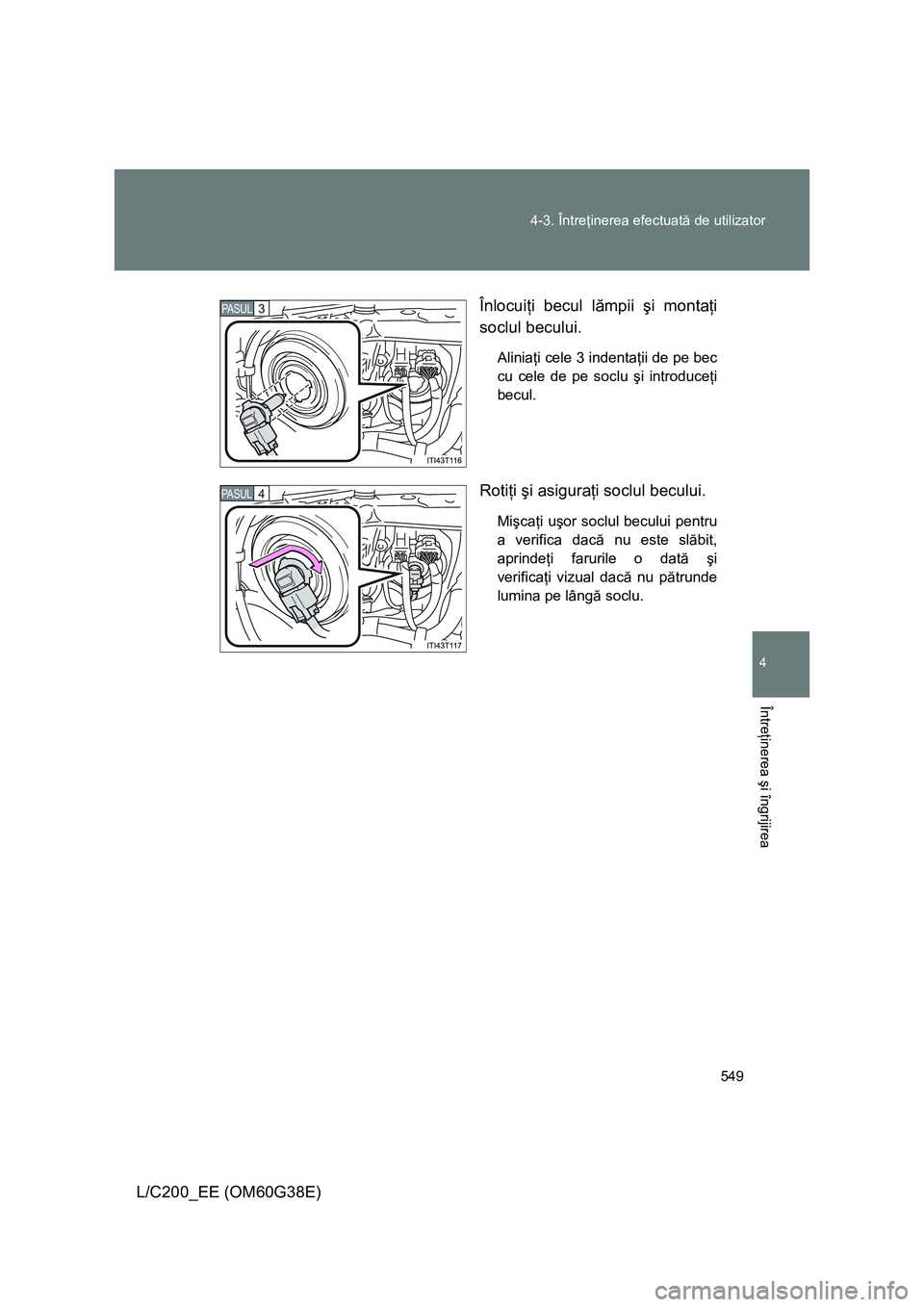

L/C200_EE (OM60G38E)Înlocuiţi becul lămpii şi montaţi
soclul becului.
Aliniaţi cele 3 indentaţii de pe bec
cu cele de pe soclu şi introduceţi
becul.
Rotiţi şi asiguraţi soclul becului.
Mişcaţi uşor soclul becului pentru
a verifica dacă nu este slăbit,
aprindeţi farurile o dată şi
verificaţi vizual dacă nu pătrunde
lumina pe lângă soclu.
3PASUL
4PASUL

550 4-3. Întreţinerea efectuată de utilizator

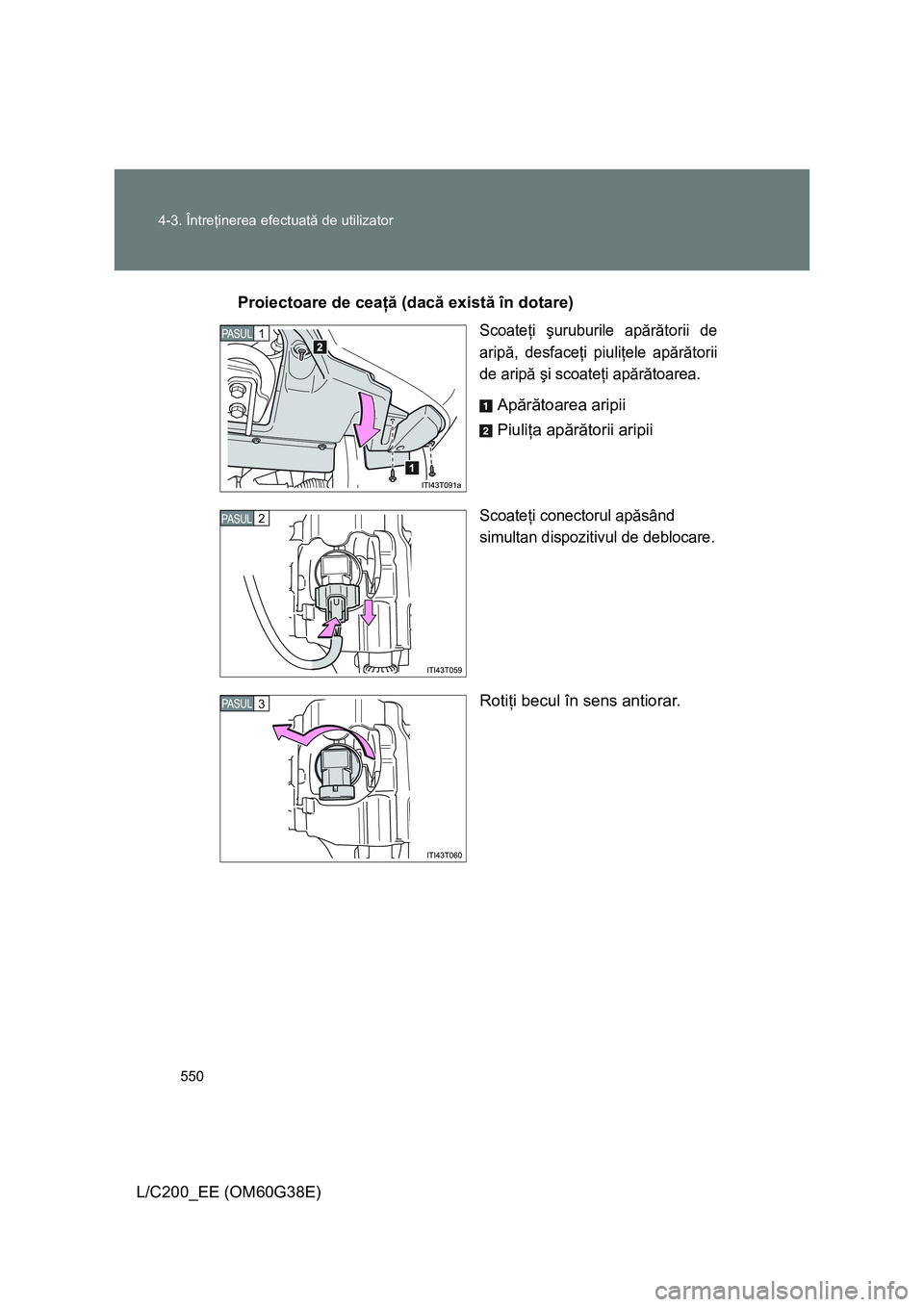

L/C200_EE (OM60G38E)Proiectoare de ceaţă (dacă există în dotare)
Scoateţi şuruburile apărătorii de
aripă, desfaceţi piuliţele apărătorii
de aripă şi scoateţi apărătoarea.
Apărătoarea aripii
Piuliţa apărătorii aripii
Scoateţi conectorul apăsând
simultan dispozitivul de deblocare.
Rotiţi becul în sens antiorar.
PASUL1
2PASUL
3PASUL
