TOYOTA MATRIX 2011 Manuel du propriétaire (in French)

509
6-1.
Carac térist iques techniques
6
Ca ractéristi ques du vé hicule
MA TRIX_D

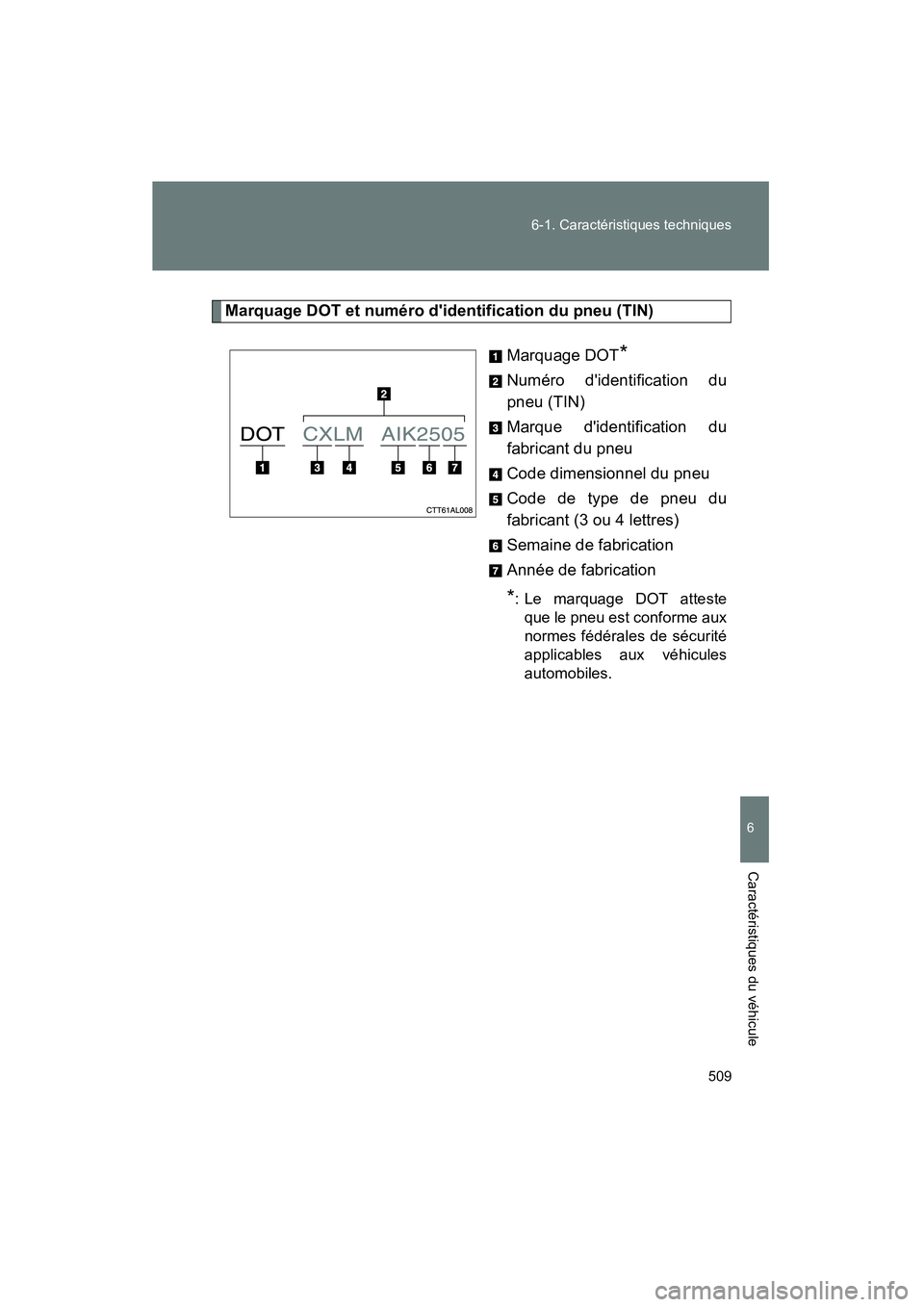

Marquage DOT e t n um éro d 'identification du pneu (TIN)
M arquage DOT
*
Num éro d 'iden tific ation d u
p neu (TIN)
M arque d'ident ification du
f ab ricant du pn eu
Co de di mensionnel du pne u
Co de de t ype de p neu du
fa bri cant (3 ou 4 l ett res)
S emain e de fab rica tion
Ann ée d e fa bricatio n
*:Le ma rquag e DOT atteste
qu e le pneu est c onfor me a ux
no rm es fé dérales de sécur ité
appli cables aux véhic ules
automobiles .

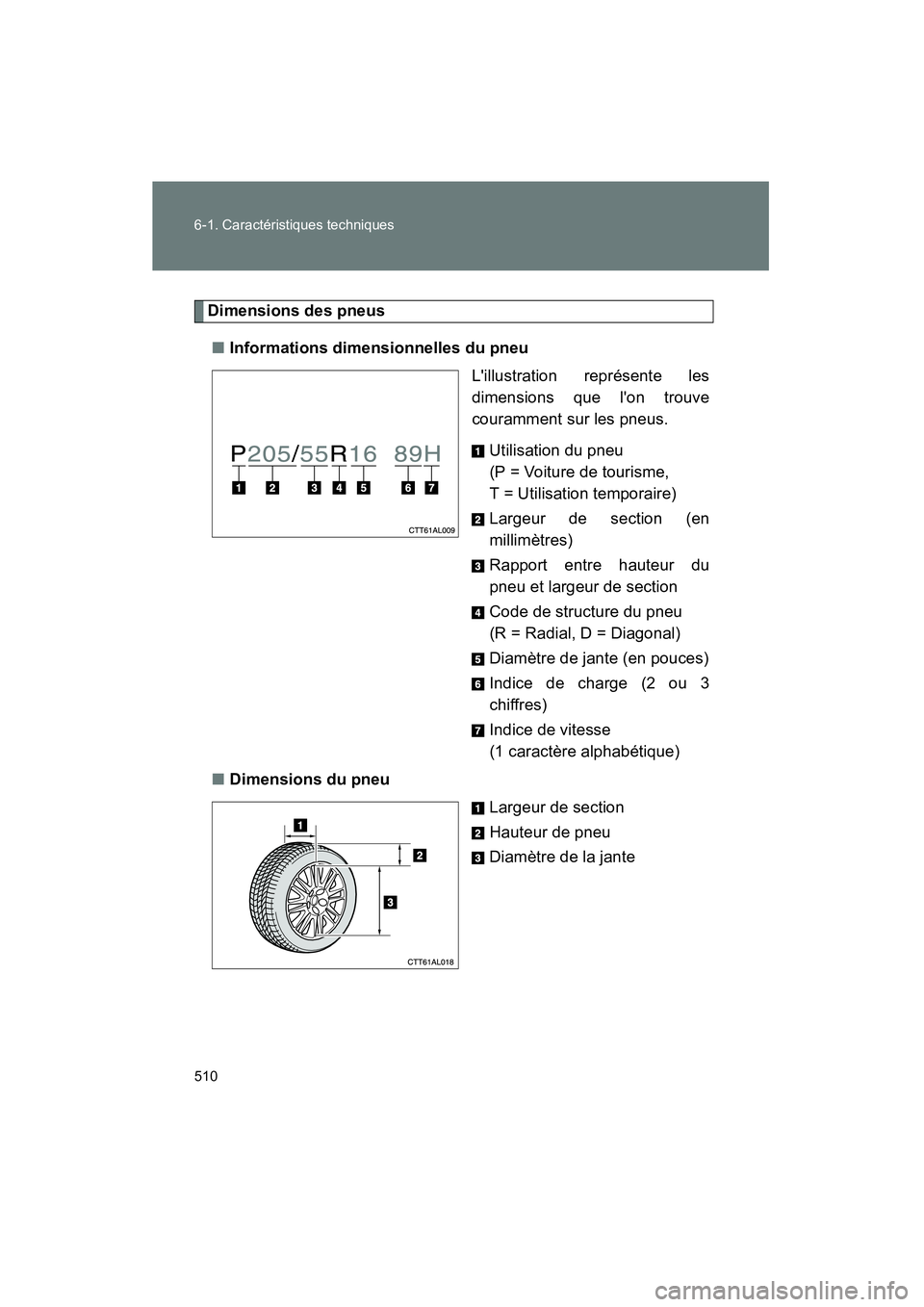

510 6-1. Carac téristiques techniques
MA TRIX_D
Dime nsions des pn eus
■ Info rmati ons d ime nsionnell es du pne u
L'illu stratio n re présente les
di mension s que l'on t rouve
c our ammen t sur les pn eus.
Util isation du pneu
(P = V oiture de tourism e,
T = U tilisation te mporaire)
Largeu r de sect ion ( en
mi llimè tres)
R appor t ent re ha uteur du
pn eu et la rgeur de sect ion
C ode de st ructur e d u pne u
(R = Radial , D = D iagonal)
Diam ètre de j ante (en pouces)
I ndice de charge ( 2 ou 3
chif fres )
In dic e de vitess e
(1 car actèr e alphabétique)
■ Dim ensions du pneu
Largeu r de section
H auteu r de pne u
D ia m ètre de la ja nte

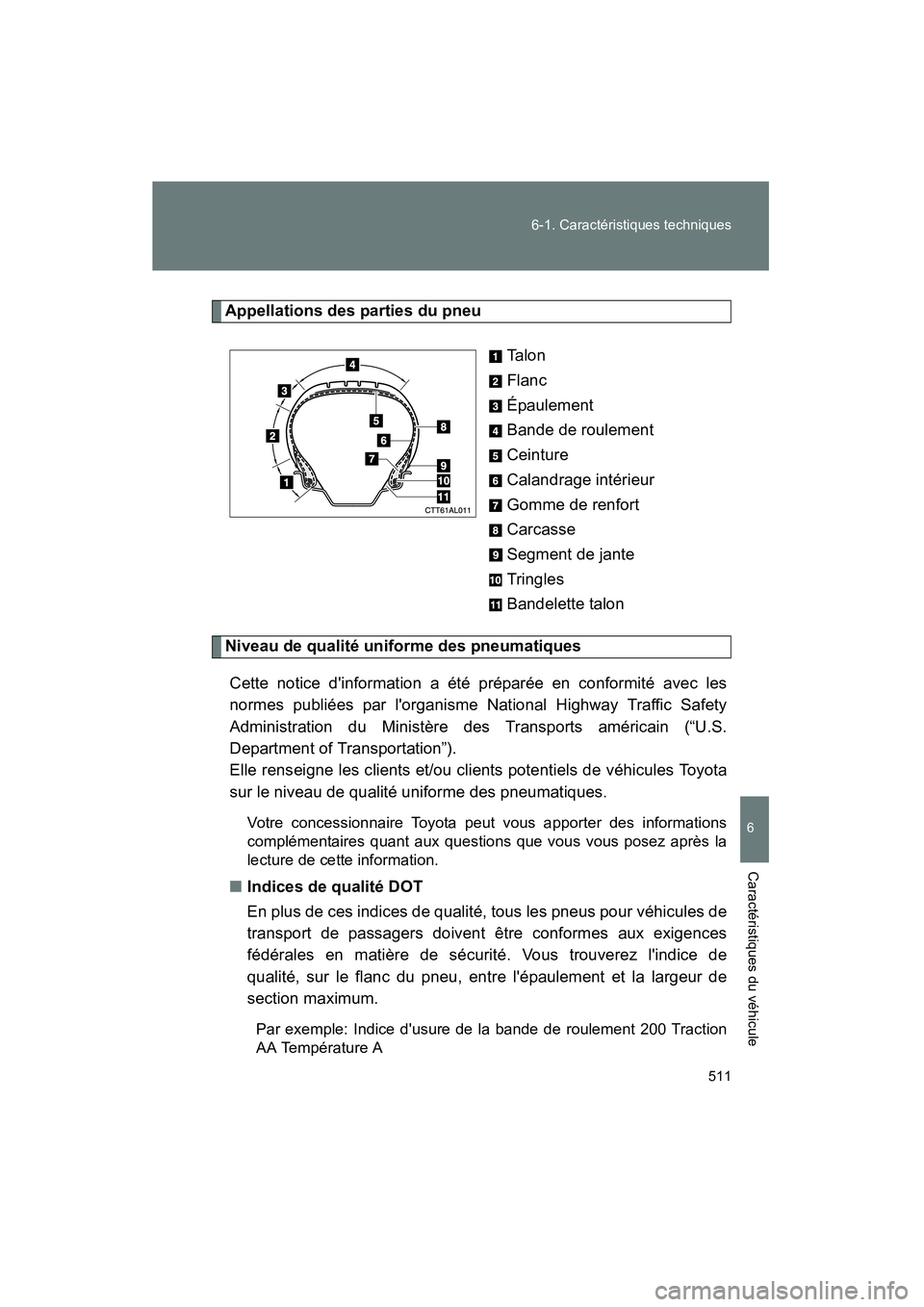

511
6-1.
Carac térist iques techniques
6
Ca ractéristi ques du vé hicule
MA TRIX_D
Appellat ions des p arties d u pn eu
Talon
Fl anc
Ép aulement
Ban de d e ro uleme nt
Ce inture
Ca landrag e intérie ur
Go mme de renfor t
Ca rcasse
Segm ent de jante
Tri ngles
Bandelet te t alon
Nive au d e qu alité unifor me des pn eumatiques
Ce tte no tice d'informat ion a été pré parée en conform ité avec les
norme s publiées par l'organism e National Highway Traf fic S afety
Admin istration du Ministère de s Transpo rts a mér icain (“U.S.
D epart men t of Transp ortation ”).
El le re nse igne les cli ents et/o u cli ents potent iel s de véh icul es T oyota
sur le niv eau de qua lité uni for me des pne umatiques.
V otre concessionnai re T oyot a pe ut vous appo rter d es infor mations
compl émentaires quan t aux questio ns qu e vous v ous posez après la
le cture de cette info rmation.
■Indic es de qualité DOT
En plus de ce s ind ice s de qua lité, tou s les pneus pour véh icule s de
transpor t de p assager s doi vent êt re con formes aux exigences
f édéral es en mat ière de sécu rité. V ous trouver ez l'indice de
qu alité, sur l e fla nc du pneu, entre l'épaule ment e t l a largeu r de
sectio n maxi mum.
Par ex emp le: I ndice d'usur e de la ba nde de r oulem ent 200 T ract ion
AA T empératu re A

512 6-1. Caractéristiques techniques
MATRIX_D■
Indice d'usure
L'indice d'usure est établi par comparaison; il est fondé sur l'usure
du pneu testé dans des conditions réglementées, sur un banc
d'essai homologué par un organisme officiel.
Par exemple, un pneu de classe 150 s'userait une fois et demie (1-1/2)
autant qu'un pneu de classe 100 d'après les essais du gouvernement.
Toutefois, les performances relatives des pneus dépendent de leurs
conditions réelles d'utilisation, et peuvent s'éloigner significativement
de la norme par suite des différences dans les habitudes de conduite,
l'entretien, la qualité des routes et le climat.
■Indices d'adhérence AA, A, B, C
Les indices d'adhérence, notés AA, A, B et C dans l'ordre du
meilleur au moins bon, représentent la capacité du pneu à arrêter
le véhicule sur chaussée humide, telle que mesurée dans des
conditions réglementées, sur des revêtements d'asphalte et de
béton homologués par un organisme officiel.
Un pneu noté C présente des performances d'adhérence médiocres.
Avertissement: L'indice d'adhérence attribué à ce pneu est établi à
partir de tests d'adhérence au freinage (en ligne droite), et exclut
toute mesure en virage.

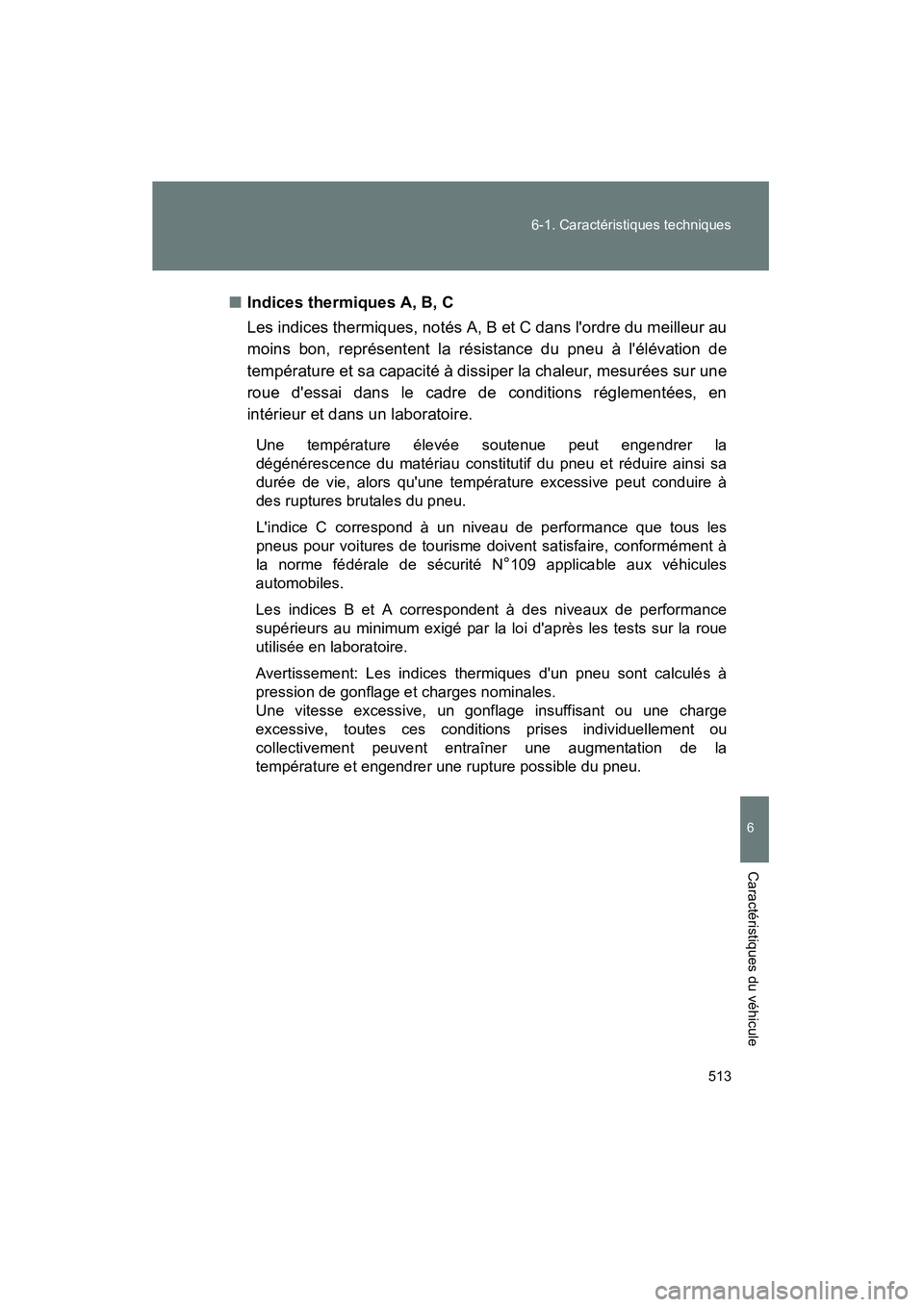

513
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D
■
Indices thermiques A, B, C
Les indices thermiques, notés A, B et C dans l'ordre du meilleur au
moins bon, représentent la résistance du pneu à l'élévation de
température et sa capacité à dissiper la chaleur, mesurées sur une
roue d'essai dans le cadre de conditions réglementées, en
intérieur et dans un laboratoire.
Une température élevée soutenue peut engendrer la
dégénérescence du matériau constitutif du pneu et réduire ainsi sa
durée de vie, alors qu'une température excessive peut conduire à
des ruptures brutales du pneu.
L'indice C correspond à un niveau de performance que tous les
pneus pour voitures de tourisme doivent satisfaire, conformément à
la norme fédérale de sécurité N
°109 applicable aux véhicules
automobiles.
Les indices B et A correspondent à des niveaux de performance
supérieurs au minimum exigé par la loi d'après les tests sur la roue
utilisée en laboratoire.
Avertissement: Les indices thermiques d'un pneu sont calculés à
pression de gonflage et charges nominales.
Une vitesse excessive, un gonflage insuffisant ou une charge
excessive, toutes ces conditions prises individuellement ou
collectivement peuvent entraîner une augmentation de la
température et engendrer une rupture possible du pneu.

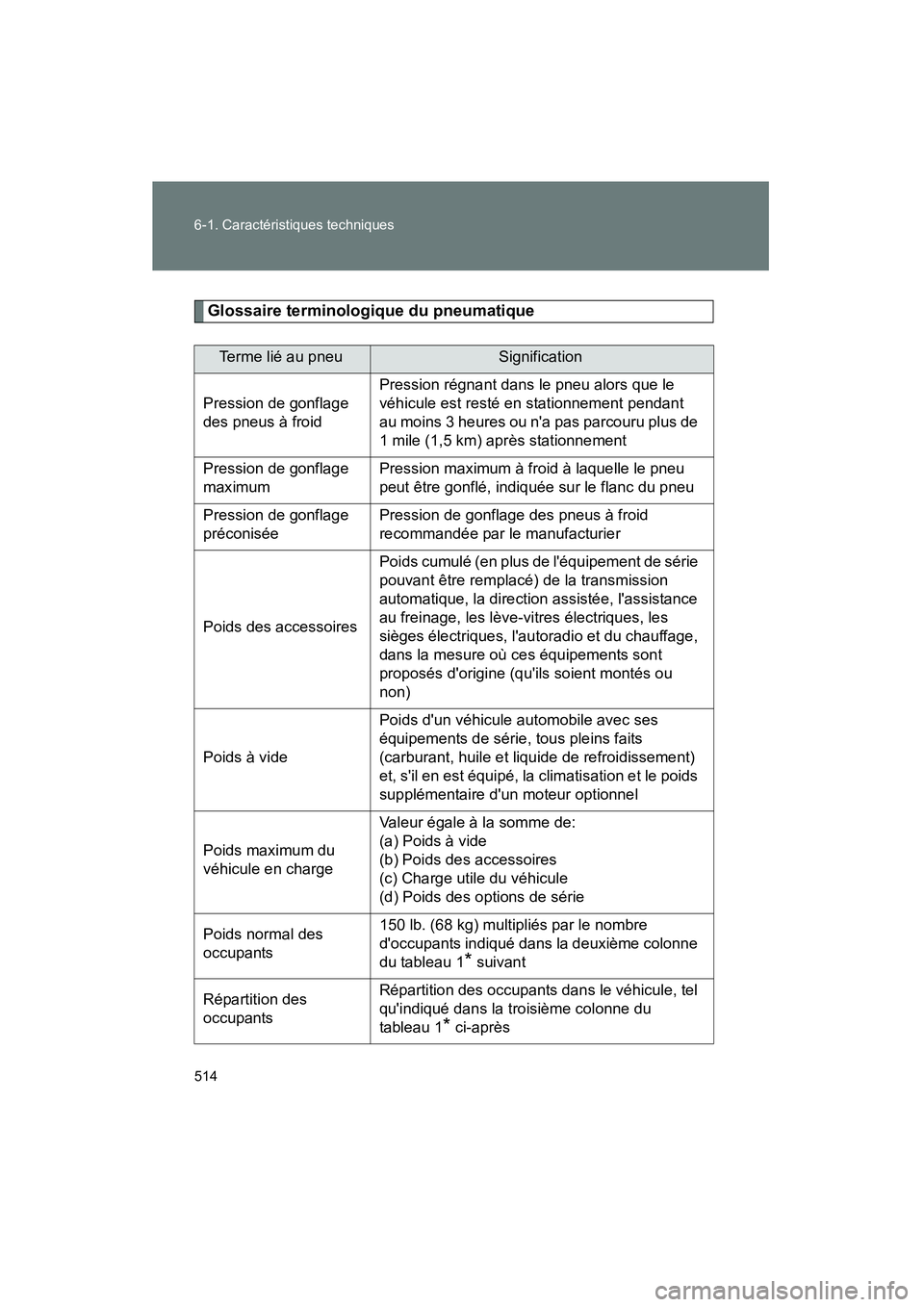

514 6-1. Caractéristiques techniques
MATRIX_D
Glossaire terminologique du pneumatique
Terme lié au pneuSignification
Pression de gonflage
des pneus à froid Pression régnant dans le pneu alors que le
véhicule est resté en stationnement pendant
au moins 3 heures ou n'a pas parcouru plus de
1 mile (1,5 km) après stationnement
Pression de gonflage
maximum Pression maximum à froid à laquelle le pneu
peut être gonflé, indiquée sur le flanc du pneu
Pression de gonflage
préconisée Pression de gonflage des pneus à froid
recommandée par le manufacturier
Poids des accessoires Poids cumulé (en plus de l'équipement de série
pouvant être remplacé) de la transmission
automatique, la direction assistée, l'assistance
au freinage, les lève-vitres électriques, les
sièges électriques, l'autoradio et du chauffage,
dans la mesure où ces équipements sont
proposés d'origine (qu'ils soient montés ou
non)
Poids à vide Poids d'un véhicule automobile avec ses
équipements de série, tous pleins faits
(carburant, huile et liquide de refroidissement)
et, s'il en est équipé, la climatisation et le poids
supplémentaire d'un moteur optionnel
Poids maximum du
véhicule en charge Valeur égale à la somme de:
(a) Poids à vide
(b) Poids des accessoires
(c) Charge utile du véhicule
(d) Poids des options de série
Poids normal des
occupants 150 lb. (68 kg) multipliés par le nombre
d'occupants indiqué dans la deuxième colonne
du tableau 1
* suivant
Répartition des
occupants Répartition des occupants dans le véhicule, tel
qu'indiqué dans la troisième colonne du
tableau 1
* ci-après

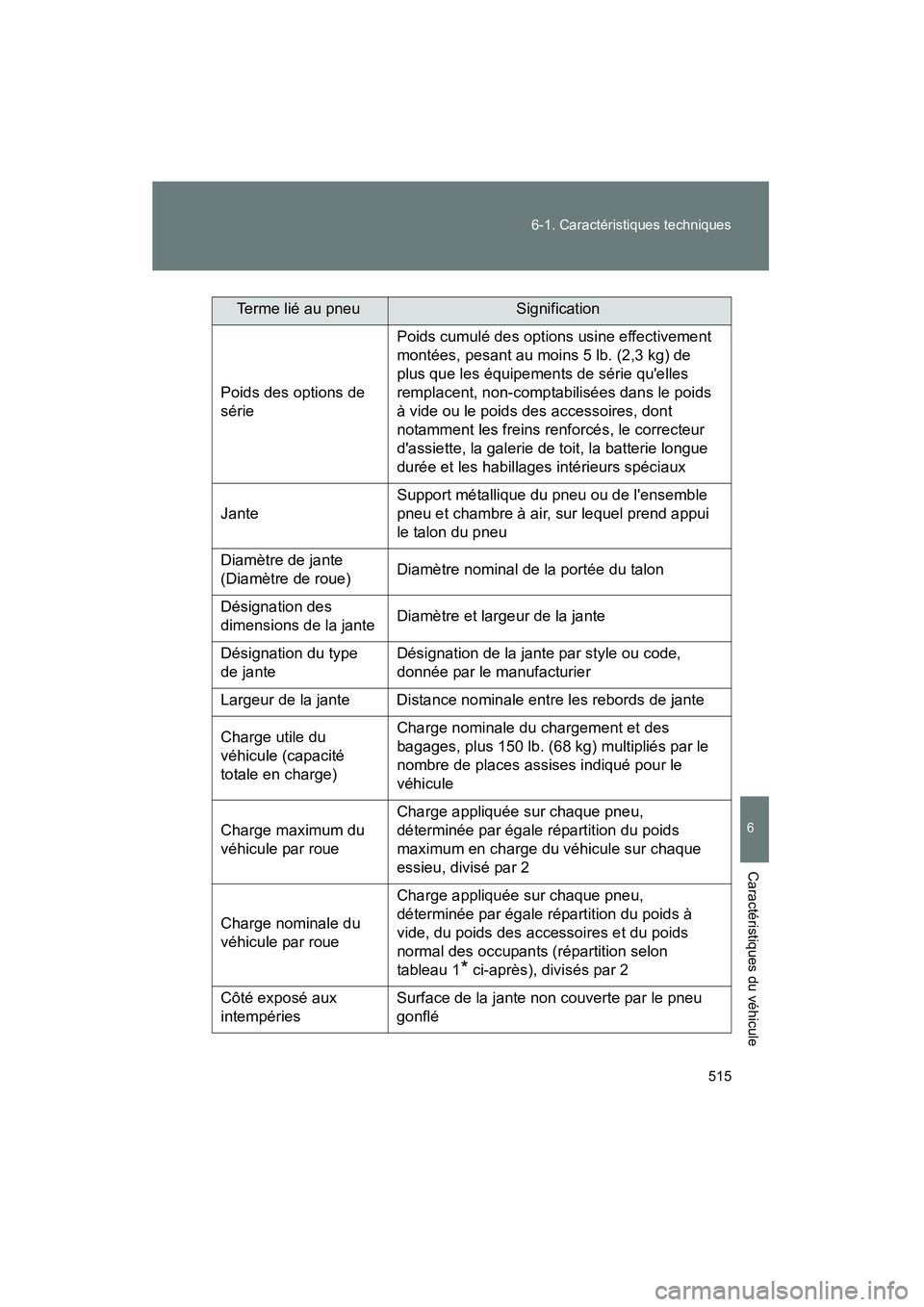

515
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D
Poids des options de
série
Poids cumulé des options usine effectivement
montées, pesant au moins 5 lb. (2,3 kg) de
plus que les équipements de série qu'elles
remplacent, non-comptabilisées dans le poids
à vide ou le poids des accessoires, dont
notamment les freins renforcés, le correcteur
d'assiette, la galerie de toit, la batterie longue
durée et les habillages intérieurs spéciaux
Jante Support métallique du pneu ou de l'ensemble
pneu et chambre à air, sur lequel prend appui
le talon du pneu
Diamètre de jante
(Diamètre de roue) Diamètre nominal de la portée du talon
Désignation des
dimensions de la jante Diamètre et largeur de la jante
Désignation du type
de jante Désignation de la jante par style ou code,
donnée par le manufacturier
Largeur de la jante Distance nominale entre les rebords de jante
Charge utile du
véhicule (capacité
totale en charge) Charge nominale du chargement et des
bagages, plus 150 lb. (68 kg) multipliés par le
nombre de places assises indiqué pour le
véhicule
Charge maximum du
véhicule par roue Charge appliquée sur chaque pneu,
déterminée par égale répartition du poids
maximum en charge du véhicule sur chaque
essieu, divisé par 2
Charge nominale du
véhicule par roue Charge appliquée sur chaque pneu,
déterminée par égale répartition du poids à
vide, du poids des accessoires et du poids
normal des occupants (répartition selon
tableau 1
* ci-après), divisés par 2
Côté exposé aux
intempéries Surface de la jante non couverte par le pneu
gonflé
Terme lié au pneuSignification

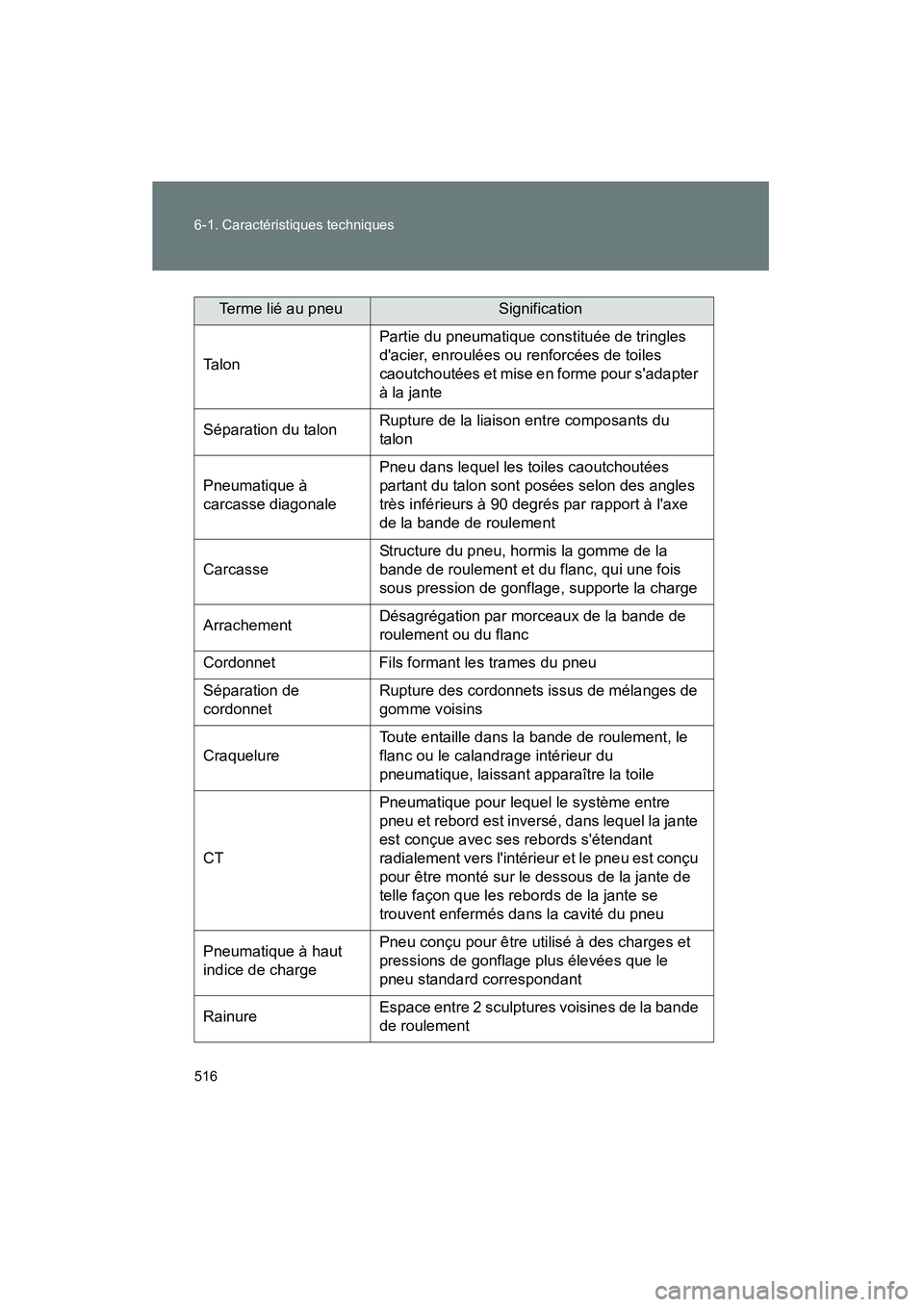

516 6-1. Caractéristiques techniques
MATRIX_D
Ta l o nPartie du pneumatique constituée de tringles
d'acier, enroulées ou renforcées de toiles
caoutchoutées et mise en forme pour s'adapter
à la jante
Séparation du talon Rupture de la liaison entre composants du
talon
Pneumatique à
carcasse diagonale Pneu dans lequel les toiles caoutchoutées
partant du talon sont posées selon des angles
très inférieurs à 90 degrés par rapport à l'axe
de la bande de roulement
Carcasse Structure du pneu, hormis la gomme de la
bande de roulement et du flanc, qui une fois
sous pression de gonflage, supporte la charge
Arrachement Désagrégation par morceaux de la bande de
roulement ou du flanc
Cordonnet Fils formant les trames du pneu
Séparation de
cordonnet Rupture des cordonnets issus de mélanges de
gomme voisins
Craquelure Toute entaille dans la bande de roulement, le
flanc ou le calandrage intérieur du
pneumatique, laissant apparaître la toile
CT Pneumatique pour lequel le système entre
pneu et rebord est inversé, dans lequel la jante
est conçue avec ses rebords s'étendant
radialement vers l'intérieur et le pneu est conçu
pour être monté sur le dessous de la jante de
telle façon que les rebords de la jante se
trouvent enfermés dans la cavité du pneu
Pneumatique à haut
indice de charge Pneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
Rainure Espace entre 2 sculptures voisines de la bande
de roulement
Terme lié au pneuSignification

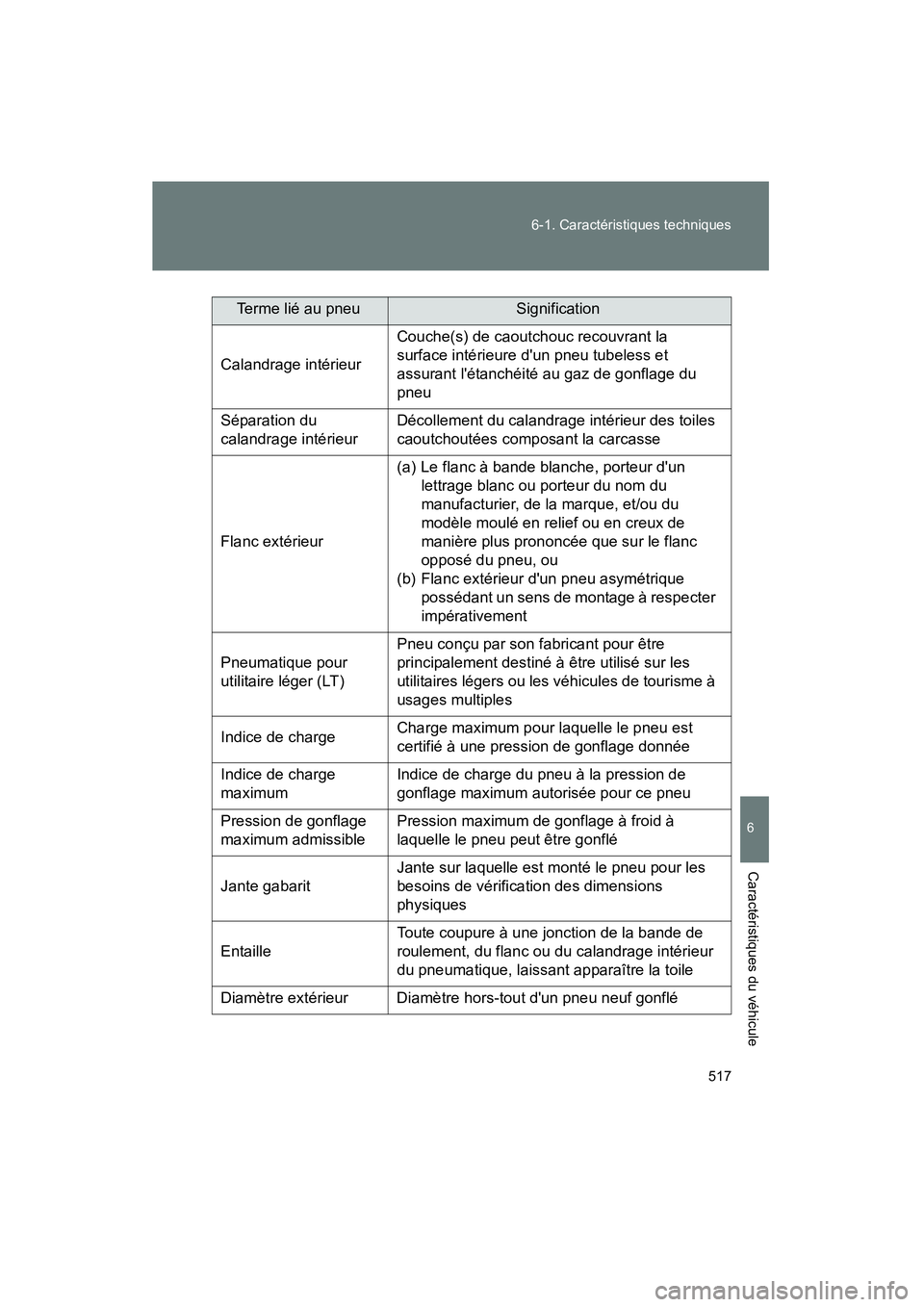

517
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D
Calandrage intérieur
Couche(s) de caoutchouc recouvrant la
surface intérieure d'un pneu tubeless et
assurant l'étanchéité au gaz de gonflage du
pneu
Séparation du
calandrage intérieur Décollement du calandrage intérieur des toiles
caoutchoutées composant la carcasse
Flanc extérieur (a) Le flanc à bande blanche, porteur d'un
lettrage blanc ou porteur du nom du
manufacturier, de la marque, et/ou du
modèle moulé en relief ou en creux de
manière plus prononcée que sur le flanc
opposé du pneu, ou
(b) Flanc extérieur d'un pneu asymétrique possédant un sens de montage à respecter
impérativement
Pneumatique pour
utilitaire léger (LT) Pneu conçu par son fabricant pour être
principalement destiné à être utilisé sur les
utilitaires légers ou les véhicules de tourisme à
usages multiples
Indice de charge Charge maximum pour laquelle le pneu est
certifié à une pression de gonflage donnée
Indice de charge
maximum Indice de charge du pneu à la pression de
gonflage maximum autorisée pour ce pneu
Pression de gonflage
maximum admissible Pression maximum de gonflage à froid à
laquelle le pneu peut être gonflé
Jante gabarit Jante sur laquelle est monté le pneu pour les
besoins de vérification des dimensions
physiques
Entaille Toute coupure à une jonction de la bande de
roulement, du flanc ou du calandrage intérieur
du pneumatique, laissant apparaître la toile
Diamètre extérieur Diamètre hors-tout d'un pneu neuf gonflé
Terme lié au pneuSignification

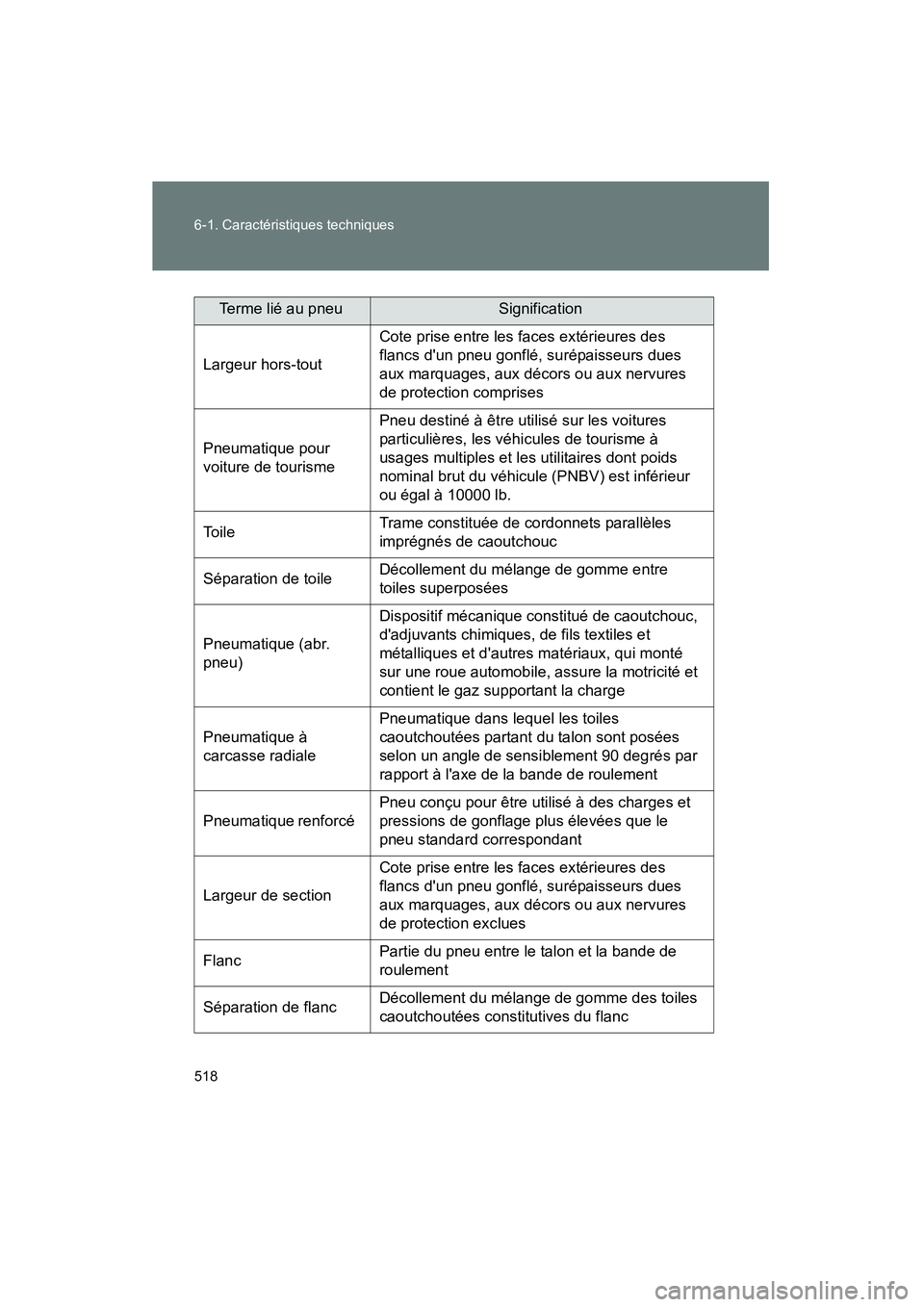

518 6-1. Caractéristiques techniques
MATRIX_D
Largeur hors-toutCote prise entre les faces extérieures des
flancs d'un pneu gonflé, surépaisseurs dues
aux marquages, aux décors ou aux nervures
de protection comprises
Pneumatique pour
voiture de tourisme Pneu destiné à être utilisé sur les voitures
particulières, les véhicules de tourisme à
usages multiples et les utilitaires dont poids
nominal brut du véhicule (PNBV) est inférieur
ou égal à 10000 lb.
To i l e Trame constituée de cordonnets parallèles
imprégnés de caoutchouc
Séparation de toile Décollement du mélange de gomme entre
toiles superposées
Pneumatique (abr.
pneu) Dispositif mécanique constitué de caoutchouc,
d'adjuvants chimiques, de fils textiles et
métalliques et d'autres matériaux, qui monté
sur une roue automobile, assure la motricité et
contient le gaz supportant la charge
Pneumatique à
carcasse radiale Pneumatique dans lequel les toiles
caoutchoutées partant du talon sont posées
selon un angle de sensiblement 90 degrés par
rapport à l'axe de la bande de roulement
Pneumatique renforcé Pneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
Largeur de section Cote prise entre les faces extérieures des
flancs d'un pneu gonflé, surépaisseurs dues
aux marquages, aux décors ou aux nervures
de protection exclues
Flanc Partie du pneu entre le talon et la bande de
roulement
Séparation de flanc Décollement du mélange de gomme des toiles
caoutchoutées constitutives du flanc
Terme lié au pneuSignification
