TOYOTA MATRIX 2013 Manuel du propriétaire (in French)

399
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D

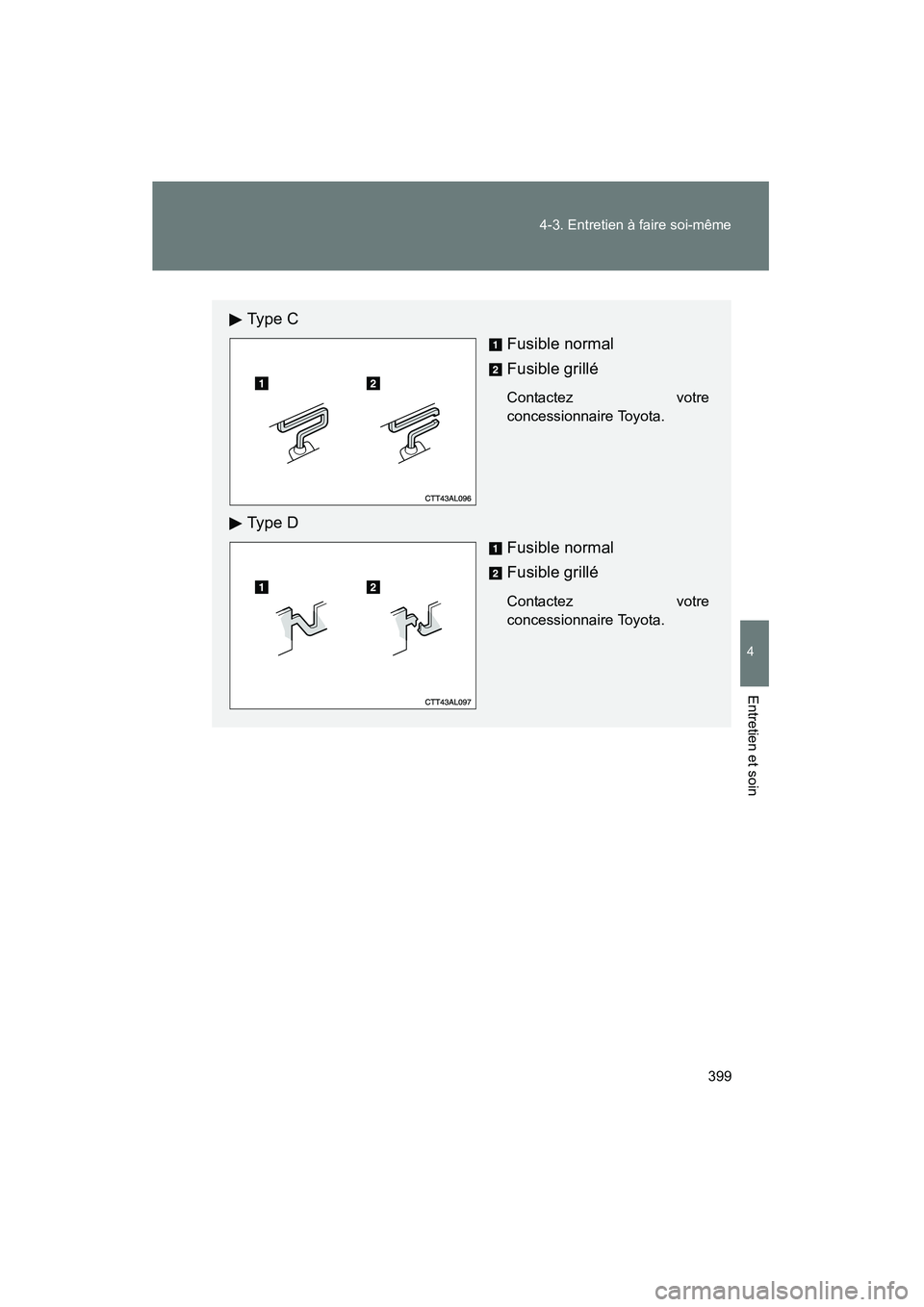

Ty p e C
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.
Ty p e D
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

400 4-3. Entretien à faire soi-même
MATRIX_D

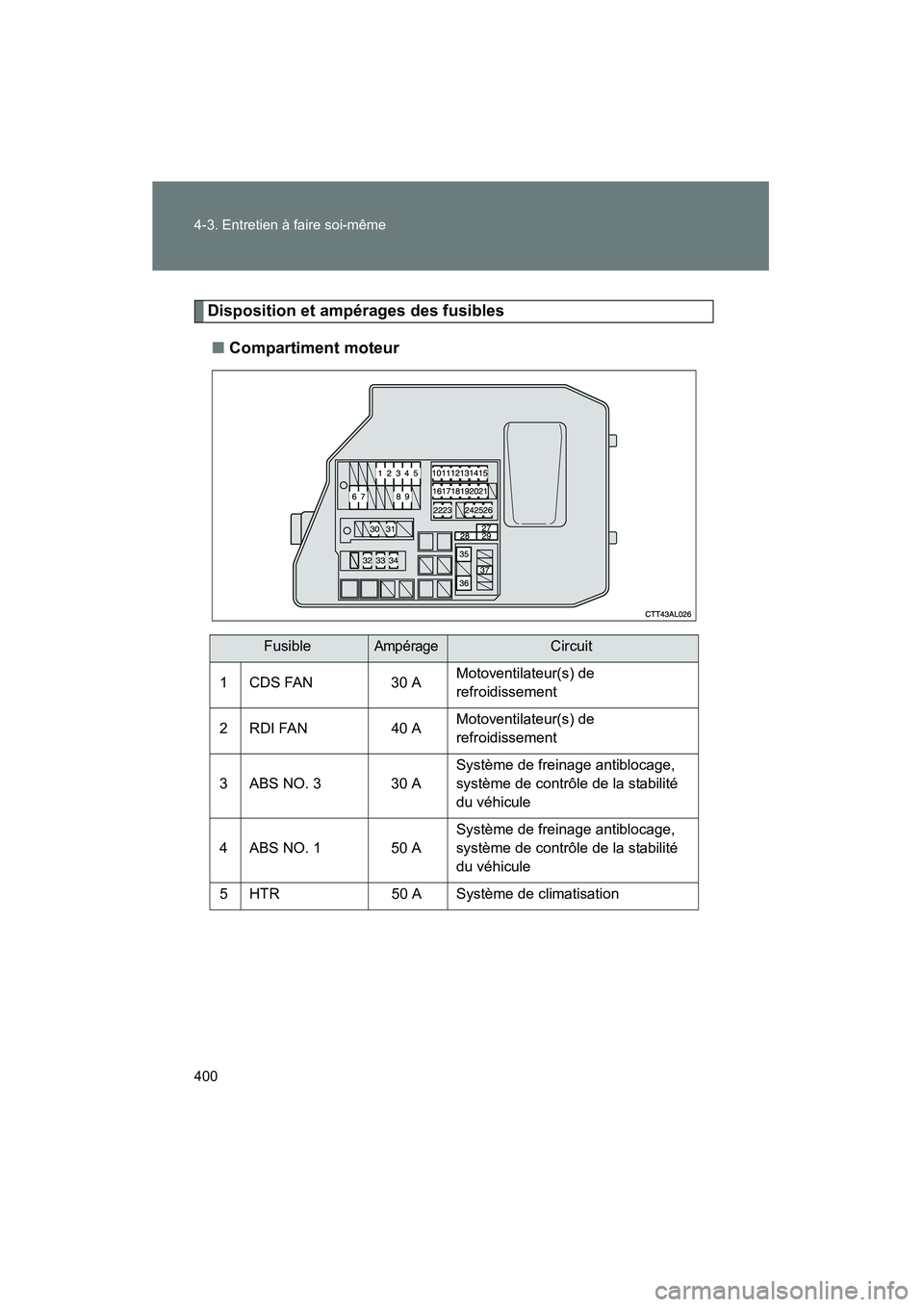

Disposition et ampérages des fusibles■ Compartiment moteur
FusibleAmpérageCircuit
1 CDS FAN 30 A Motoventilateur(s) de
refroidissement
2 RDI FAN 40 A Motoventilateur(s) de
refroidissement
3 ABS NO. 3 30 A Système de freinage antiblocage,
système de contrôle de la stabilité
du véhicule
4 ABS NO. 1 50 A Système de freinage antiblocage,
système de contrôle de la stabilité
du véhicule
5 HTR 50 A Système de climatisation

401
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D

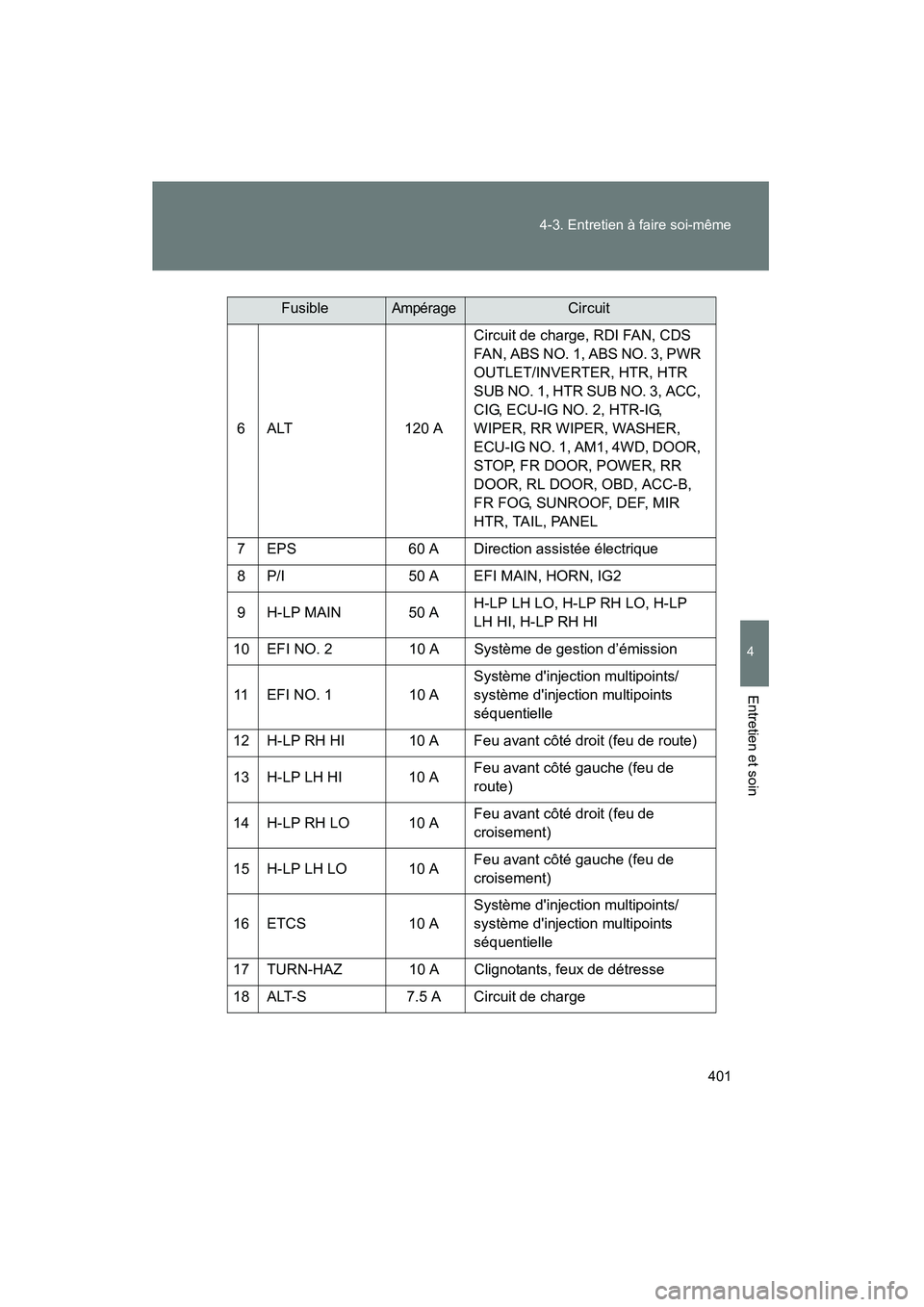

6 ALT
120 ACircuit de charge, RDI FAN, CDS
FAN, ABS NO. 1, ABS NO. 3, PWR
OUTLET/INVERTER, HTR, HTR
SUB NO. 1, HTR SUB NO. 3, ACC,
CIG, ECU-IG NO. 2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO. 1, AM1, 4WD, DOOR,
STOP, FR DOOR, POWER, RR
DOOR, RL DOOR, OBD, ACC-B,
FR FOG, SUNROOF, DEF, MIR
HTR, TAIL, PANEL
7 EPS 60 A Direction assistée électrique
8 P/I 50 A EFI MAIN, HORN, IG2
9 H-LP MAIN 50 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
10 EFI NO. 2 10 A Système de gestion d’émission
11 EFI NO. 1 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
12 H-LP RH HI 10 A Feu avant côté droit (feu de route)
13 H-LP LH HI 10 A Feu avant côté gauche (feu de
route)
14 H-LP RH LO 10 A Feu avant côté droit (feu de
croisement)
15 H-LP LH LO 10 A Feu avant côté gauche (feu de
croisement)
16 ETCS 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
17 TURN-HAZ 10 A Clignotants, feux de détresse
18 ALT-S 7.5 A Circuit de charge
FusibleAmpérageCircuit

402 4-3. Entretien à faire soi-même
MATRIX_D

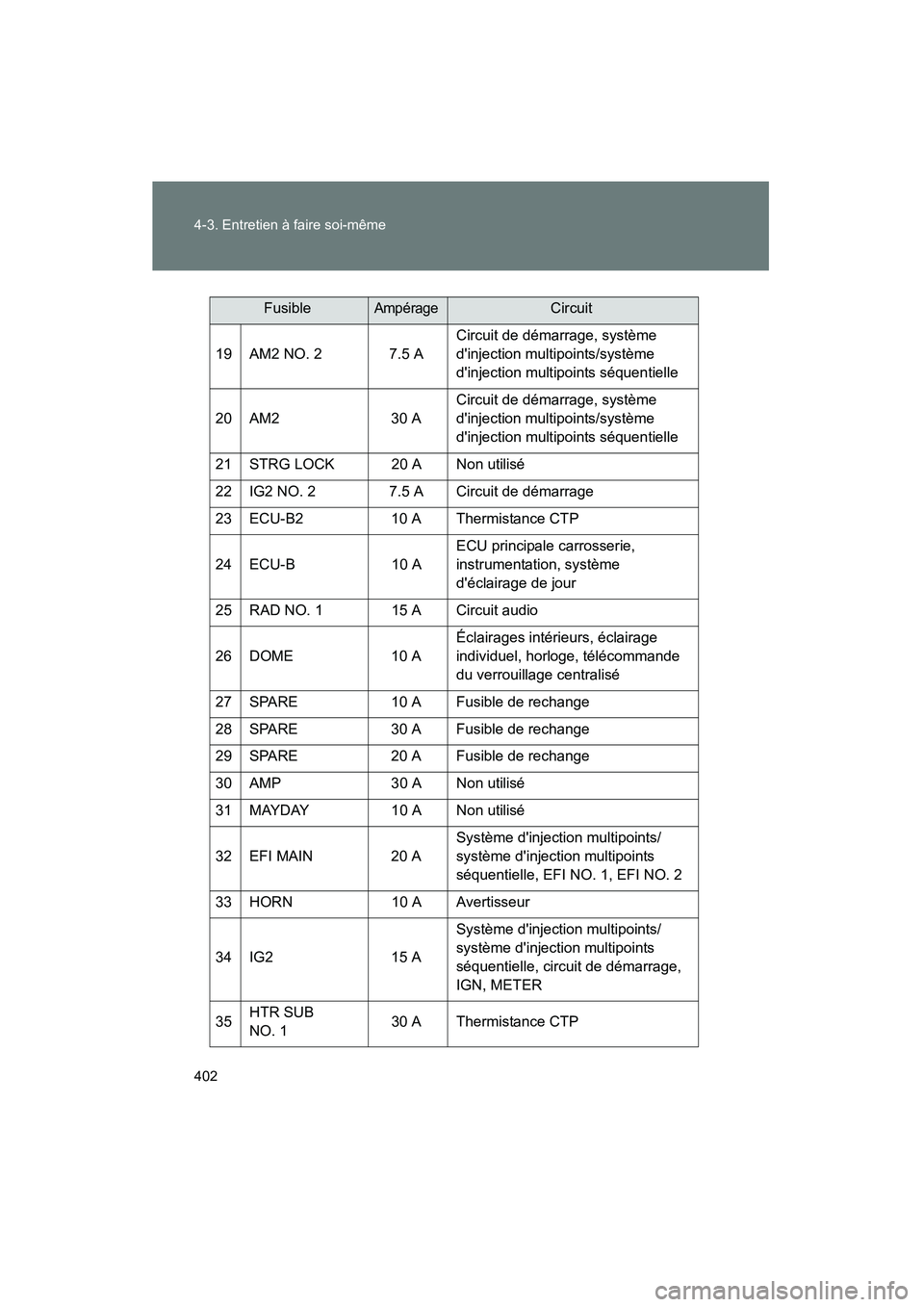

19 AM2 NO. 2 7.5 ACircuit de démarrage, système
d'injection multipoints/système
d'injection multipoints séquentielle
20 AM2 30 A Circuit de démarrage, système
d'injection multipoints/système
d'injection multipoints séquentielle
21 STRG LOCK 20 A Non utilisé
22 IG2 NO. 2 7.5 A Circuit de démarrage
23 ECU-B2 10 A Thermistance CTP
24 ECU-B 10 A ECU principale carrosserie,
instrumentation, système
d'éclairage de jour
25 RAD NO. 1 15 A Circuit audio
26 DOME 10 A Éclairages intérieurs, éclairage
individuel, horloge, télécommande
du verrouillage centralisé
27 SPARE 10 A Fusible de rechange
28 SPARE 30 A Fusible de rechange
29 SPARE 20 A Fusible de rechange
30 AMP 30 A Non utilisé
31 MAYDAY 10 A Non utilisé
32 EFI MAIN 20 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, EFI NO. 1, EFI NO. 2
33 HORN 10 A Avertisseur
34 IG2 15 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, circuit de démarrage,
IGN, METER
35 HTR SUB
NO. 1 30 A Thermistance CTP
FusibleAmpérageCircuit

403
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D

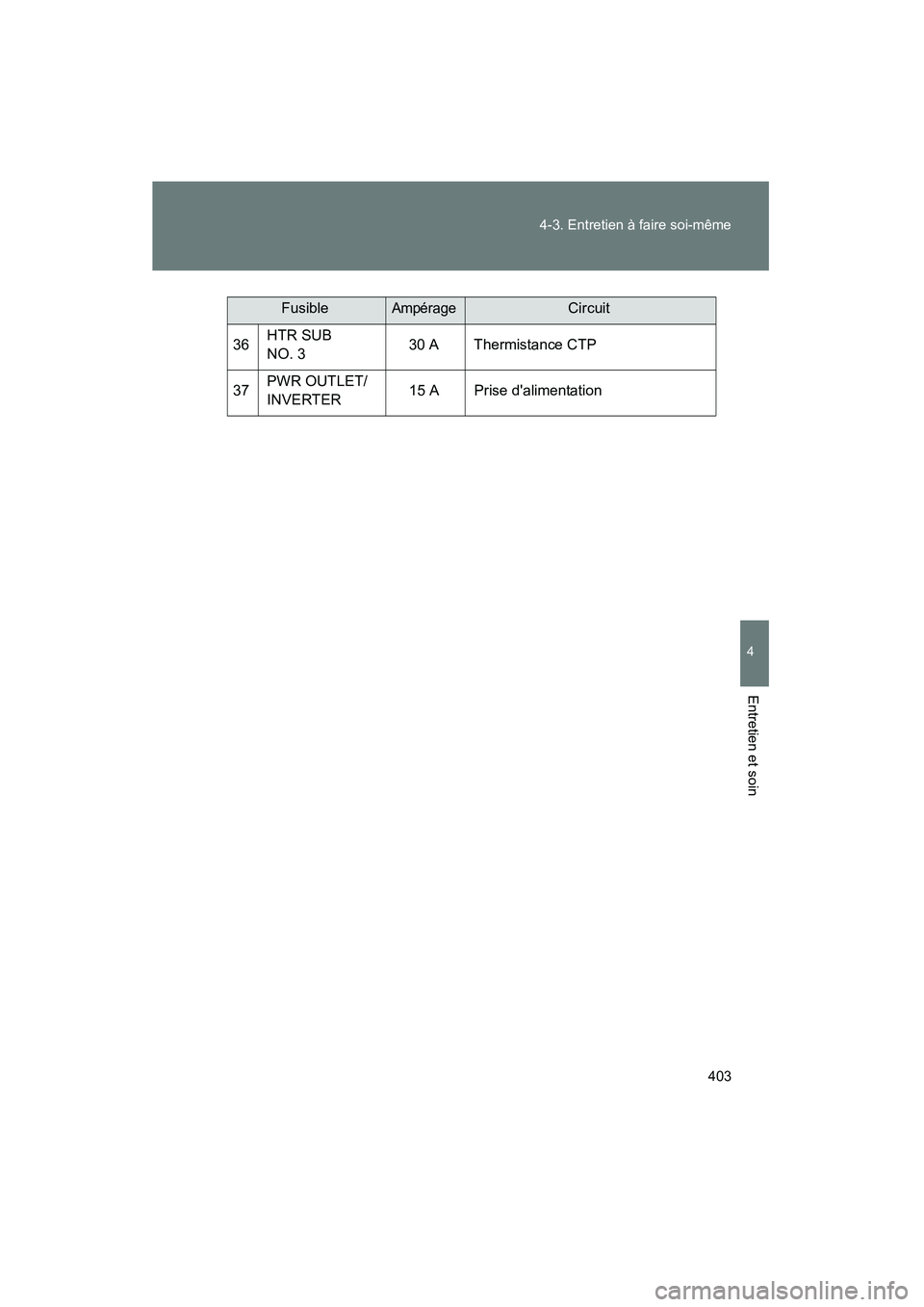

36
HTR SUB
NO. 3 30 A Thermistance CTP
37 PWR OUTLET/
INVERTER 15 A Prise d'alimentation
FusibleAmpérageCircuit

404 4-3. Entretien à faire soi-même
MATRIX_D■

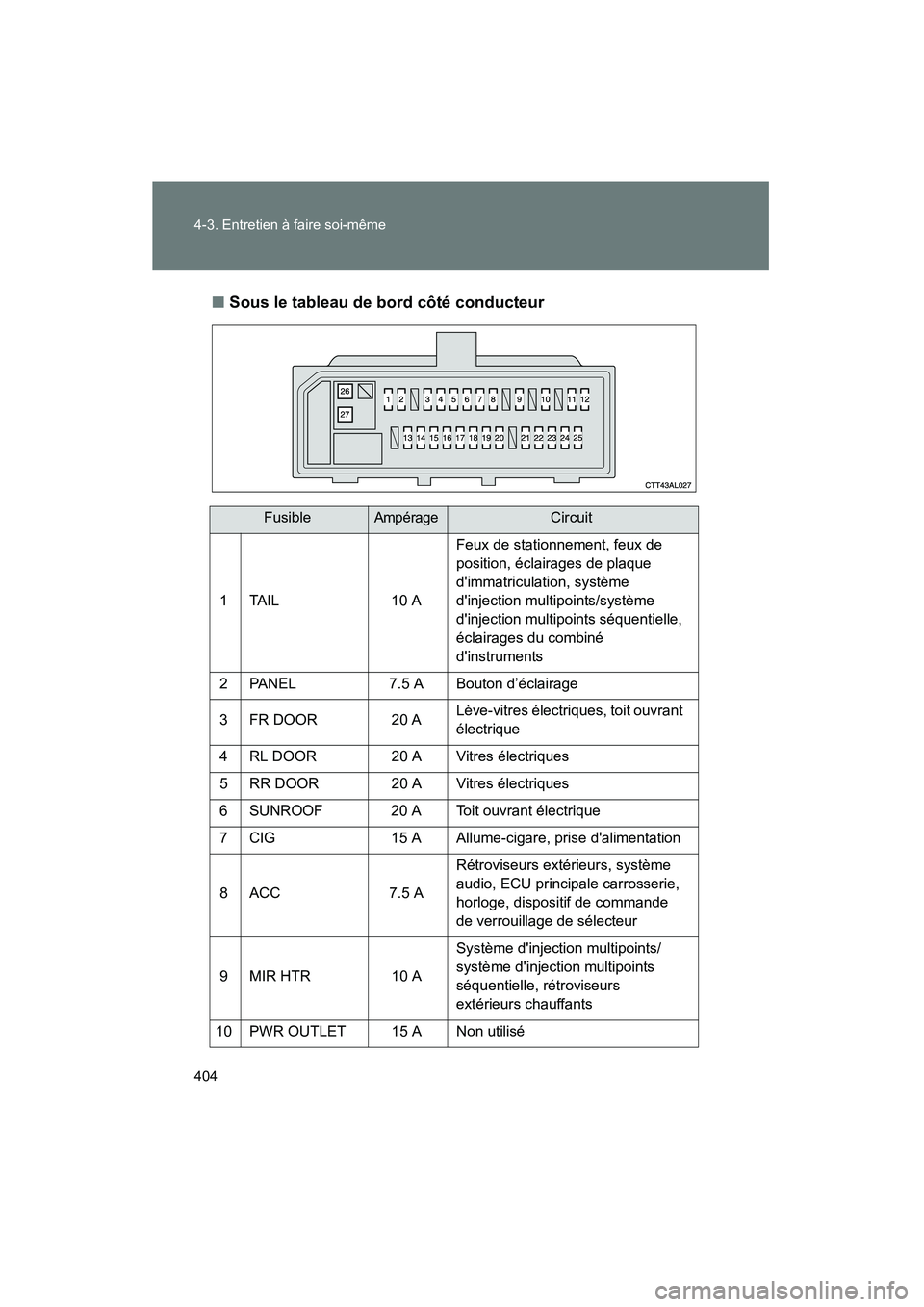

Sous le tableau de bord côté conducteur
FusibleAmpérageCircuit
1 TAIL 10 A Feux de stationnement, feux de
position, éclairages de plaque
d'immatriculation, système
d'injection multipoints/système
d'injection multipoints séquentielle,
éclairages du combiné
d'instruments
2 PANEL 7.5 A Bouton d’éclairage
3 FR DOOR 20 A Lève-vitres électriques, toit ouvrant
électrique
4 RL DOOR 20 A Vitres électriques
5 RR DOOR 20 A Vitres électriques
6 SUNROOF 20 A Toit ouvrant électrique
7 CIG 15 A Allume-cigare, prise d'alimentation
8 ACC 7.5 A Rétroviseurs extérieurs, système
audio, ECU principale carrosserie,
horloge, dispositif de commande
de verrouillage de sélecteur
9 MIR HTR 10 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, rétroviseurs
extérieurs chauffants
10 PWR OUTLET 15 A Non utilisé

405
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D

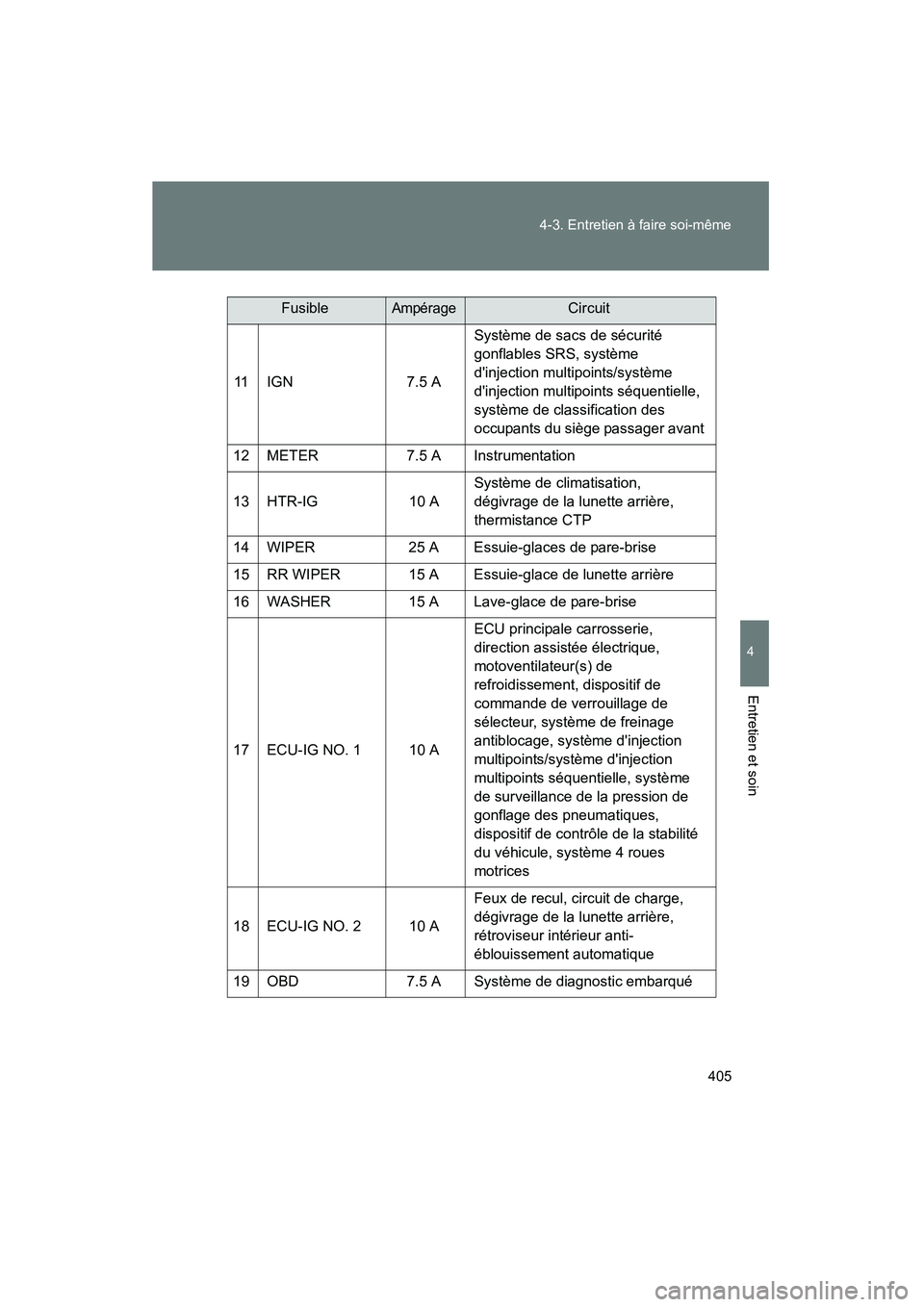

11 IGN
7.5 ASystème de sacs de sécurité
gonflables SRS, système
d'injection multipoints/système
d'injection multipoints séquentielle,
système de classification des
occupants du siège passager avant
12 METER 7.5 A Instrumentation
13 HTR-IG 10 ASystème de climatisation,
dégivrage de la lunette arrière,
thermistance CTP
14 WIPER 25 A Essuie-glaces de pare-brise
15 RR WIPER 15 A Essuie-glace de lunette arrière
16 WASHER 15 A Lave-glace de pare-brise
17 ECU-IG NO. 1 10 A ECU principale carrosserie,
direction assistée électrique,
motoventilateur(s) de
refroidissement, dispositif de
commande de verrouillage de
sélecteur, système de freinage
antiblocage, système d'injection
multipoints/système d'injection
multipoints séquentielle, système
de surveillance de la pression de
gonflage des pneumatiques,
dispositif de contrôle de la stabilité
du véhicule, système 4 roues
motrices
18 ECU-IG NO. 2 10 A Feux de recul, circuit de charge,
dégivrage de la lunette arrière,
rétroviseur intérieur anti-
éblouissement automatique
19 OBD 7.5 A Système de diagnostic embarqué
FusibleAmpérageCircuit

406 4-3. Entretien à faire soi-même
MATRIX_D

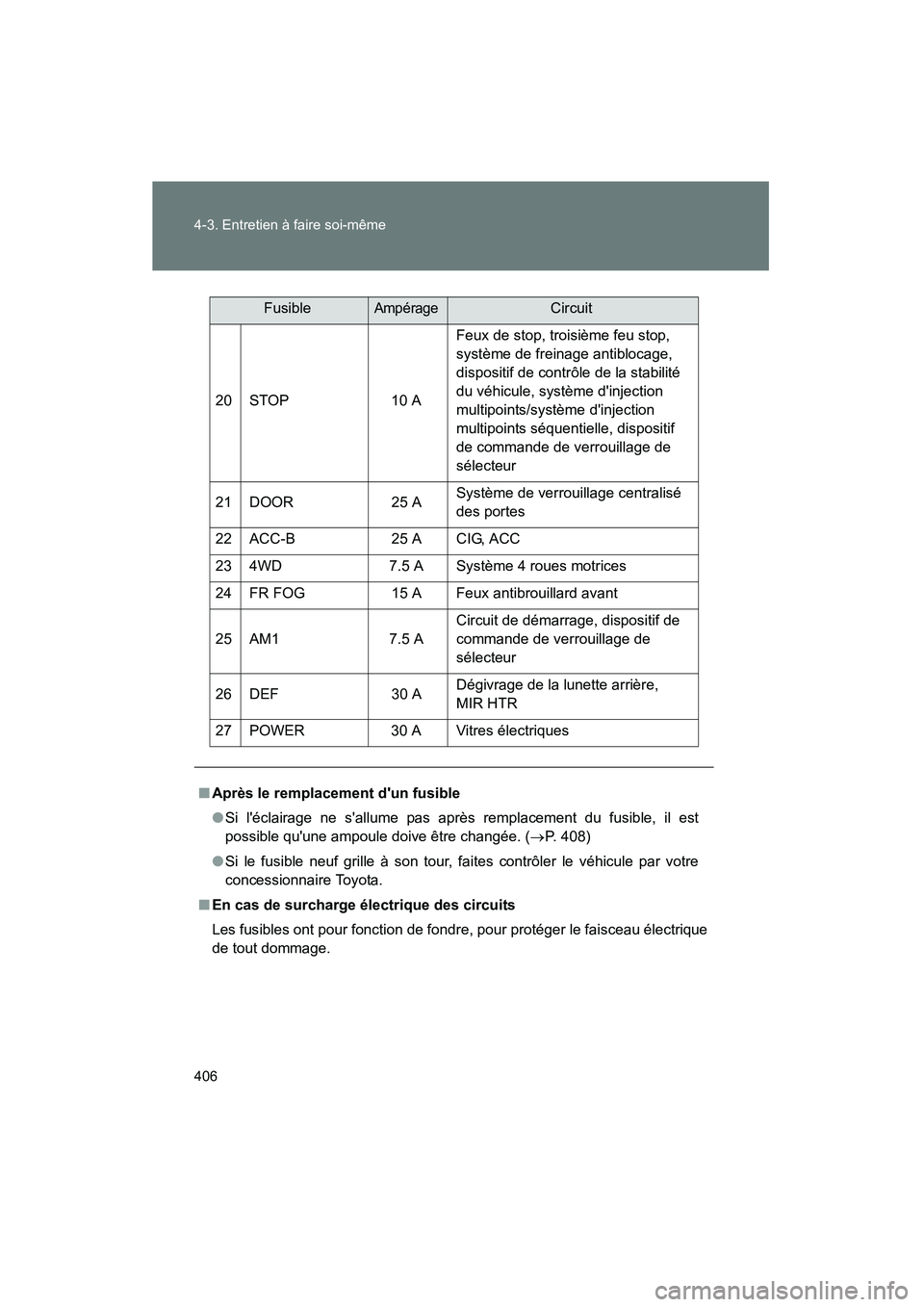

20 STOP10 AFeux de stop, troisième feu stop,
système de freinage antiblocage,
dispositif de contrôle de la stabilité
du véhicule, système d'injection
multipoints/système d'injection
multipoints séquentielle, dispositif
de commande de verrouillage de
sélecteur
21 DOOR 25 ASystème de verrouillage centralisé
des portes
22 ACC-B 25 A CIG, ACC
23 4WD 7.5 A Système 4 roues motrices
24 FR FOG 15 A Feux antibrouillard avant
25 AM1 7.5 ACircuit de démarrage, dispositif de
commande de verrouillage de
sélecteur
26 DEF 30 ADégivrage de la lunette arrière,
MIR HTR
27 POWER 30 A Vitres électriques
■ Après le remplacement d'un fusible
●Si l'éclairage ne s'allume pas après remplacement du fusible, il est
possible qu'une ampoule doive être changée. (→ P. 408)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique des circuits
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
FusibleAmpérageCircuit

407
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D

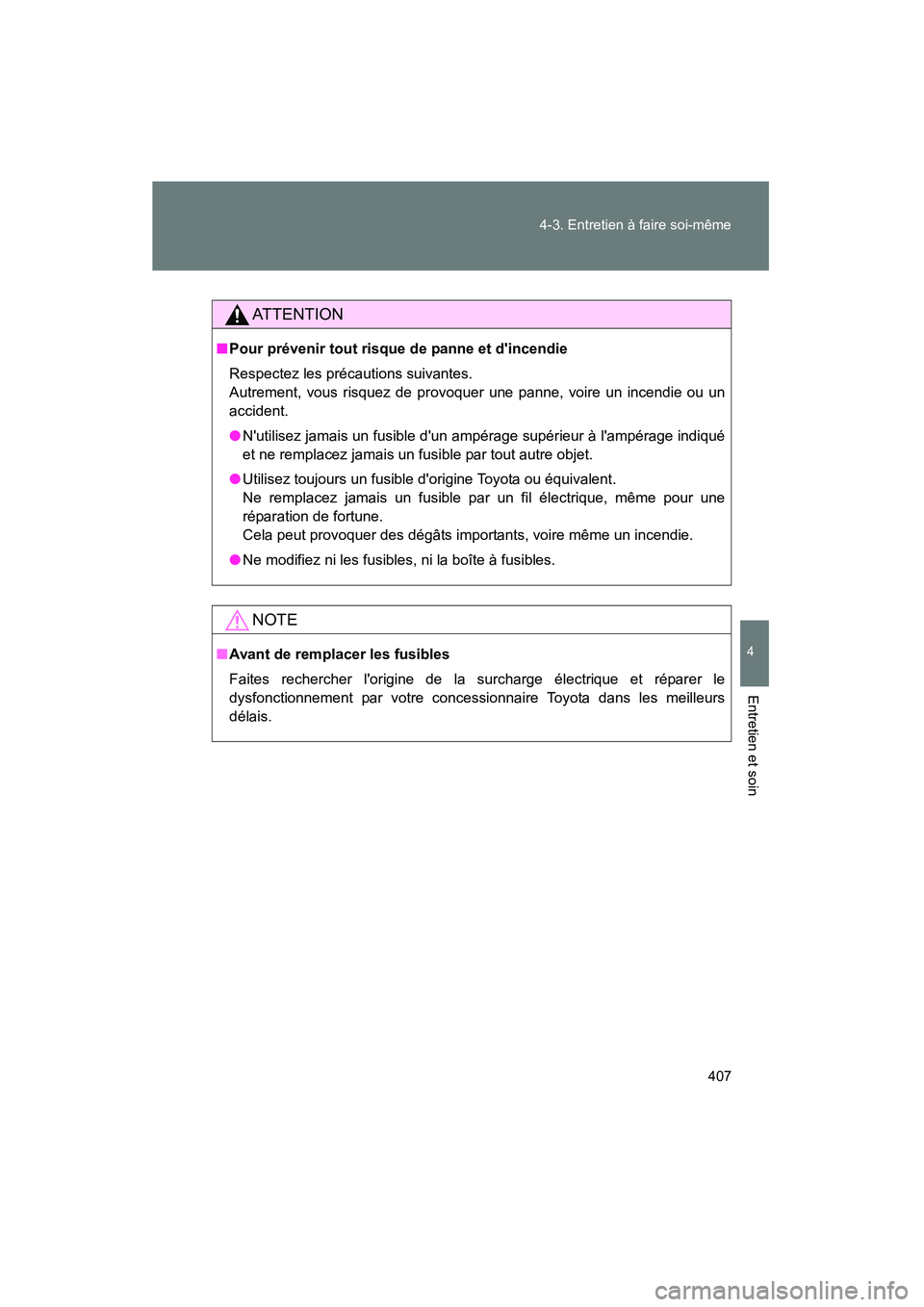

AT T E N T I O N
■
Pour prévenir tout risque de panne et d'incendie
Respectez les précautions suivantes.
Autrement, vous risquez de provoquer une panne, voire un incendie ou un
accident.
● N'utilisez jamais un fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d'origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
Cela peut provoquer des dégâts importants, voire même un incendie.
● Ne modifiez ni les fusibles, ni la boîte à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher l'origine de la surcharge électrique et réparer le
dysfonctionnement par votre concessionnaire Toyota dans les meilleurs
délais.

408
4-3. Entretien à faire soi-même
MATRIX_D

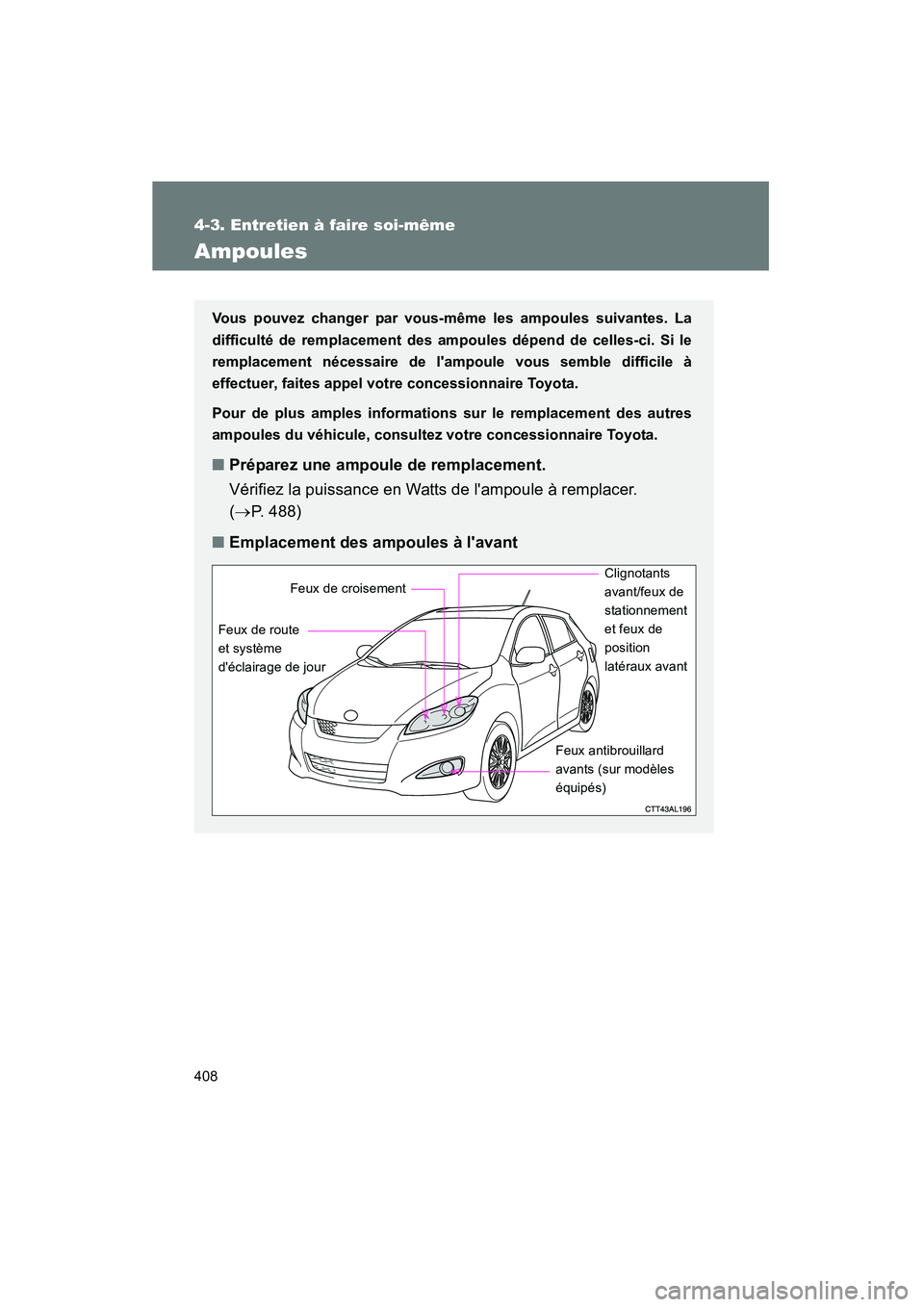

Ampoules
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si le
remplacement nécessaire de l'ampoule vous semble difficile à
effectuer, faites appel votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des autres
ampoules du véhicule, consultez votre concessionnaire Toyota.
■ Préparez une ampoule de remplacement.
Vérifiez la puissance en Watts de l'ampoule à remplacer.
(→ P. 488)
■ Emplacement des ampoules à l'avant
Feux de route
et système
d'éclairage de jour
Clignotants
avant/feux de
stationnement
et feux de
position
latéraux avant
Feux antibrouillard
avants (sur modèles
équipés)Feux de croisement
