TOYOTA MATRIX 2013 Manuel du propriétaire (in French)

409
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
■
Emplacement des ampoules à l'arrière
Feux de stop/de position et feux
de position latéraux arrière
Clignotants arrière
Feux de recul
Éclairages de plaque
d'immatriculation

410 4-3. Entretien à faire soi-même
MATRIX_D
Remplacement des ampoules■ Feux de croisement
Tournez le culot de l'ampoule
dans le sens antihoraire.
Appuyez sur l'ergot de sécurité
et décrochez l’ampoule.
■ Feux de route et système d'éclairage de jour
Tournez le culot de l'ampoule
dans le sens antihoraire.
1ÉTAPE
2ÉTAPE
1ÉTAPE

411
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
Appuyez sur l'ergot de sécurité
et décrochez l’ampoule.
■ Feux antibrouillard avants (sur modèles équipés)
Enlevez les boulons et le clip de
fixation de la doublure d'aile.
Démontez partiellement la
doublure d'aile.
Tournez le culot de l'ampoule
dans le sens antihoraire.
2ÉTAPE
1ÉTAPE
2ÉTAPE
3ÉTAPE

412 4-3. Entretien à faire soi-même
MATRIX_DAppuyez sur l'ergot de sécurité
et décrochez l’ampoule.
■ Clignotants avant/feux de stationnement et feux de position
latéraux avant
Tournez le culot de l'ampoule
dans le sens antihoraire.
Retirez l'ampoule.
4ÉTAPE
1ÉTAPE
2ÉTAPE

413
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
■
Feux de stop/de position arrière et feux de position latéraux
arrière, clignotants arrière et feux de recul
Ouvrez le hayon.
Côté gauche
Retirez le cache.
Côté droit (type A) Déposez le cache avec un
tournevis plat.
Pour ne pas abîmer l'habillage,
protégez la lame du tournevis à
embout plat avec un chiffon.
Côté droit (type B)Retirez le cache.
1ÉTAPE
2ÉTAPE
2ÉTAPE
2ÉTAPE

414 4-3. Entretien à faire soi-même
MATRIX_DTournez le culot de l'ampoule
dans le sens antihoraire.
Clignotant arrière
Feu de recul
Feu de stop/de position et feu
de position latéral arrière
Retirez l'ampoule. Clignotant arrière
Feu de recul
Feu de stop/de position et feu
de position latéral arrière
3ÉTAPE
4ÉTAPE

415
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
■
Éclairages de plaque d'immatriculation
Ouvrez le hayon et retirez le
cache.
Pour ne pas abîmer l'habillage,
protégez la lame du tournevis à
embout plat avec un chiffon,
comme indiqué sur la figure.
Tournez le culot de l'ampoule
dans le sens antihoraire.
Retirez l'ampoule.
■ Troisième feu stop à DEL
Le troisième feu stop est constitué d'un ensemble de DEL. Si l'une
des DEL est défaillante, faites changer le feu par votre
concessionnaire Toyota.
1ÉTAPE
2ÉTAPE
3ÉTAPE

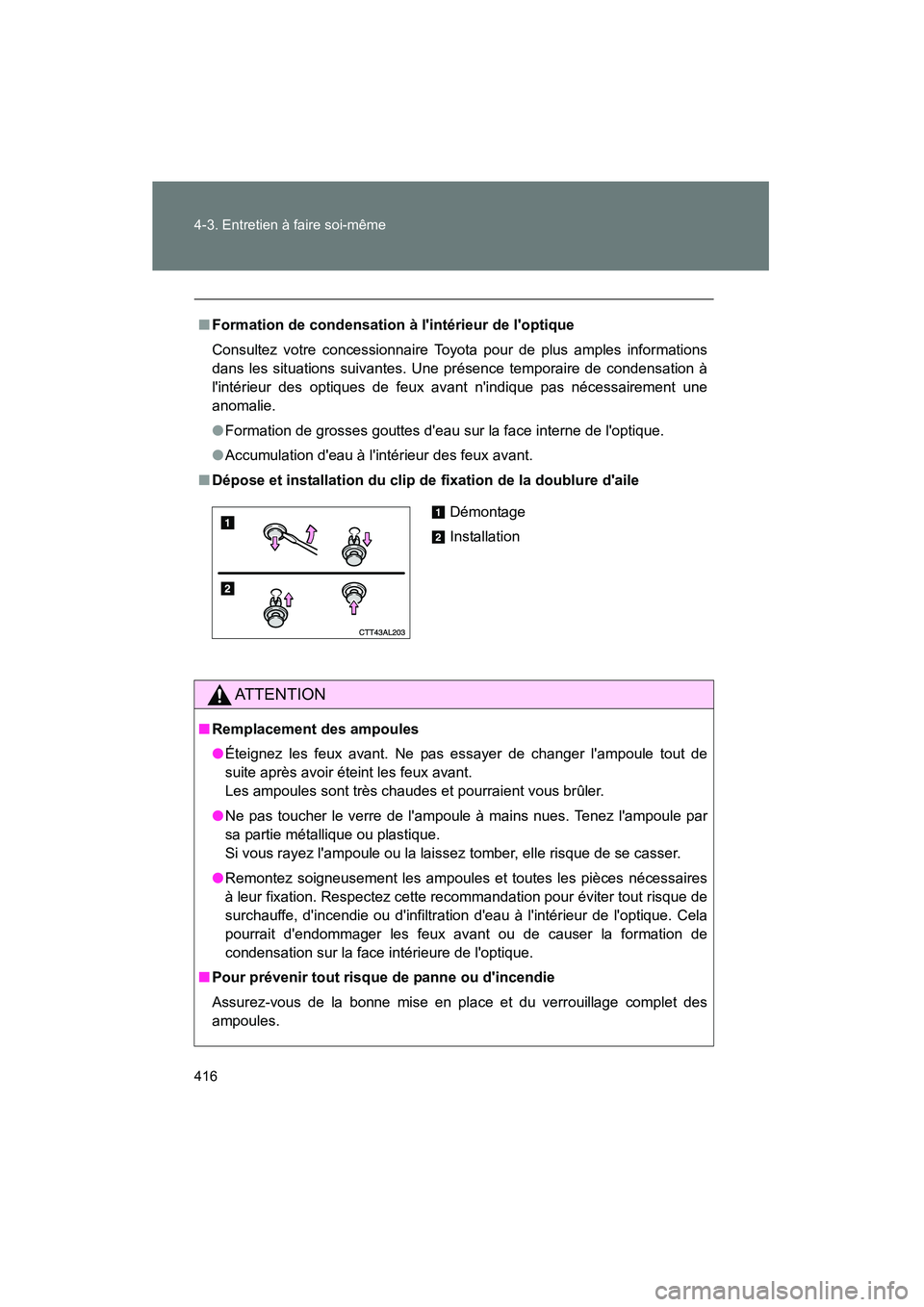

416 4-3. Entretien à faire soi-même
MATRIX_D
■Formation de condensation à l'intérieur de l'optique
Consultez votre concessionnaire Toyota pour de plus amples informations
dans les situations suivantes. Une présence temporaire de condensation à
l'intérieur des optiques de feux avant n'indique pas nécessairement une
anomalie.
●Formation de grosses gouttes d'eau sur la face interne de l'optique.
● Accumulation d'eau à l'intérieur des feux avant.
■ Dépose et installation du clip de fixation de la doublure d'aile
AT T E N T I O N
■Remplacement des ampoules
●Éteignez les feux avant. Ne pas essayer de changer l'ampoule tout de
suite après avoir éteint les feux avant.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne pas toucher le verre de l'ampoule à mains nues. Tenez l'ampoule par
sa partie métallique ou plastique.
Si vous rayez l'ampoule ou la laissez tomber, elle risque de se casser.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires
à leur fixation. Respectez cette recommandation pour éviter tout risque de
surchauffe, d'incendie ou d'infiltration d'eau à l'intérieur de l'optique. Cela
pourrait d'endommager les feux avant ou de causer la formation de
condensation sur la face intérieure de l'optique.
■ Pour prévenir tout risque de panne ou d'incendie
Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.
Démontage
Installation

En cas de problème5
417
MATRIX_D
5-1. Informations à connaîtreFeux de détresse ............. 418
Remorquage du véhicule.......................... 419
Vous suspectez un problème ........................ 425
Dispositif d'arrêt de la pompe d'alimentation ..... 426 5-2. Mesures à prendre en cas
d'urgence
Si un témoin d'alerte s'allume ou un
signal sonore se
déclenche... .................. 427
Si vous avez un pneu crevé .............................. 440
Si le moteur ne démarre pas ................................. 455
Si le levier de vitesses est bloqué sur P ............. 457
Si vous perdez vos clés ................................ 458
Si la batterie est déchargée ...................... 459
Si le véhicule chauffe ....... 464
Si votre véhicule est bloqué ............................ 467
Si vous devez arrêter votre véhicule en urgence....... 469

418
MATRIX_D
5-1. Informations à connaître
Feux de détresse
NOTE
■Pour éviter la décharge de la batterie
Évitez de laisser fonctionner les feux de détresse plus longtemps que
nécessaire lorsque le moteur est arrêté.
Utilisez les feux de détresse si le véhicule est sujet à avarie ou s'il
est impliqué dans un accident.
Enfoncez le commutateur des
feux de détresse pour
déclencher leur
fonctionnement. Pour les
arrêter, appuyez à nouveau
sur le commutateur.
