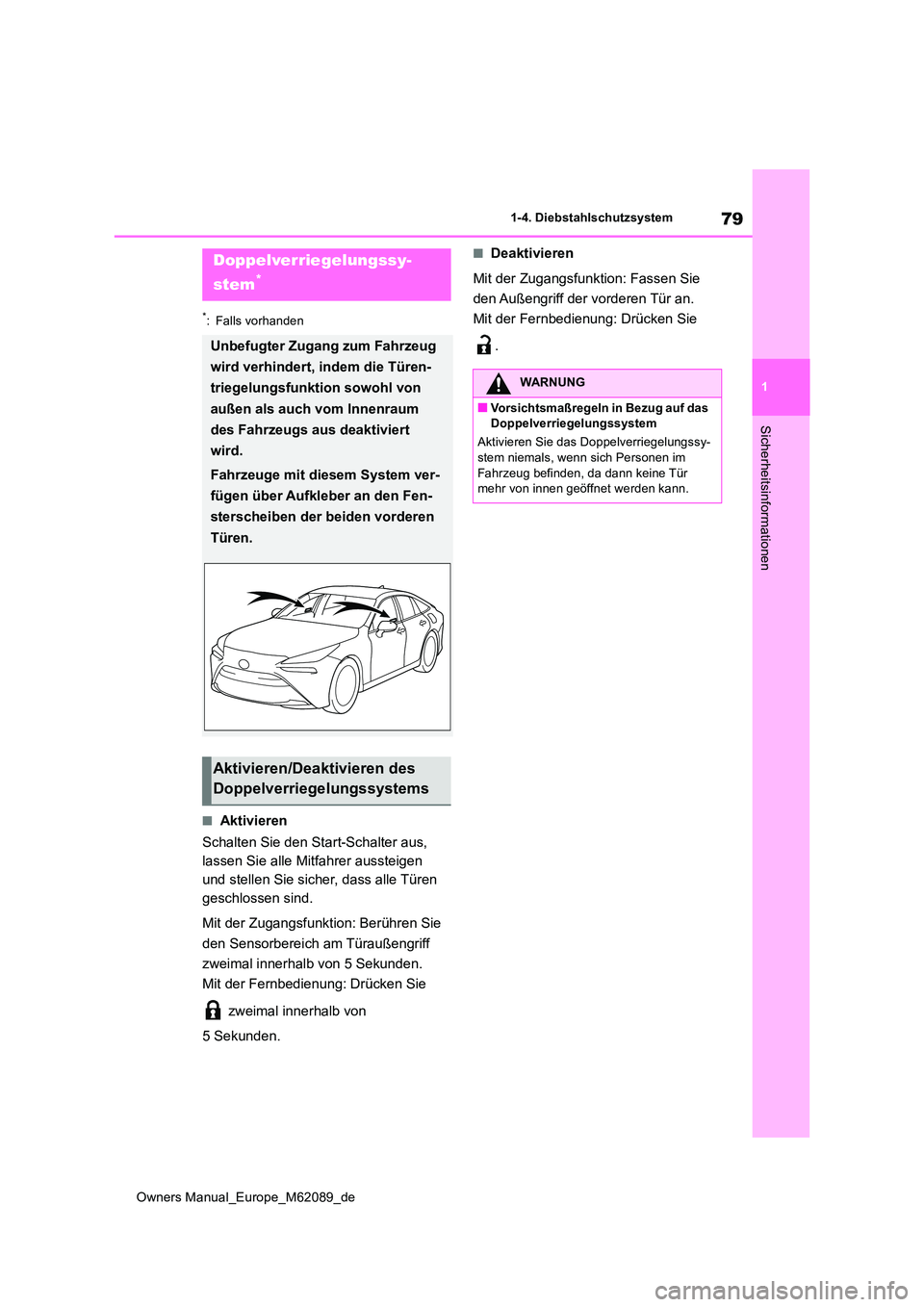

TOYOTA MIRAI 2022 Betriebsanleitungen (in German)

79
1
Owners Manual_Europe_M62089_de
1-4. Diebstahlschutzsystem
Sicherheitsinformationen
*: Falls vorhanden
■Aktivieren
Schalten Sie den Start-Schalter aus,
lassen Sie alle Mitfahrer aussteigen
und stellen Sie sicher, dass alle Türen
geschlossen sind.
Mit der Zugangsfunktion: Berühren Sie
den Sensorbereich am Türaußengriff
zweimal innerhalb von 5 Sekunden.
Mit der Fernbedienung: Drücken Sie
zweimal innerhalb von
5 Sekunden.
■Deaktivieren
Mit der Zugangsfunktion: Fassen Sie
den Außengriff der vorderen Tür an.
Mit der Fernbedienung: Drücken Sie
.
Doppelverriegelungssy-
stem*
Unbefugter Zugang zum Fahrzeug
wird verhindert, indem die Türen-
triegelungsfunktion sowohl von
außen als auch vom Innenraum
des Fahrzeugs aus deaktiviert
wird.
Fahrzeuge mit diesem System ver-
fügen über Aufkleber an den Fen-
sterscheiben der beiden vorderen
Türen.
Aktivieren/Deaktivieren des
Doppelverriegelungssystems
WARNUNG
■Vorsichtsmaßregeln in Bezug auf das Doppelverriegelungssystem
Aktivieren Sie das Doppelverriegelungssy-
stem niemals, wenn sich Personen im Fahrzeug befinden, da dann keine Tür mehr von innen geöffnet werden kann.

80

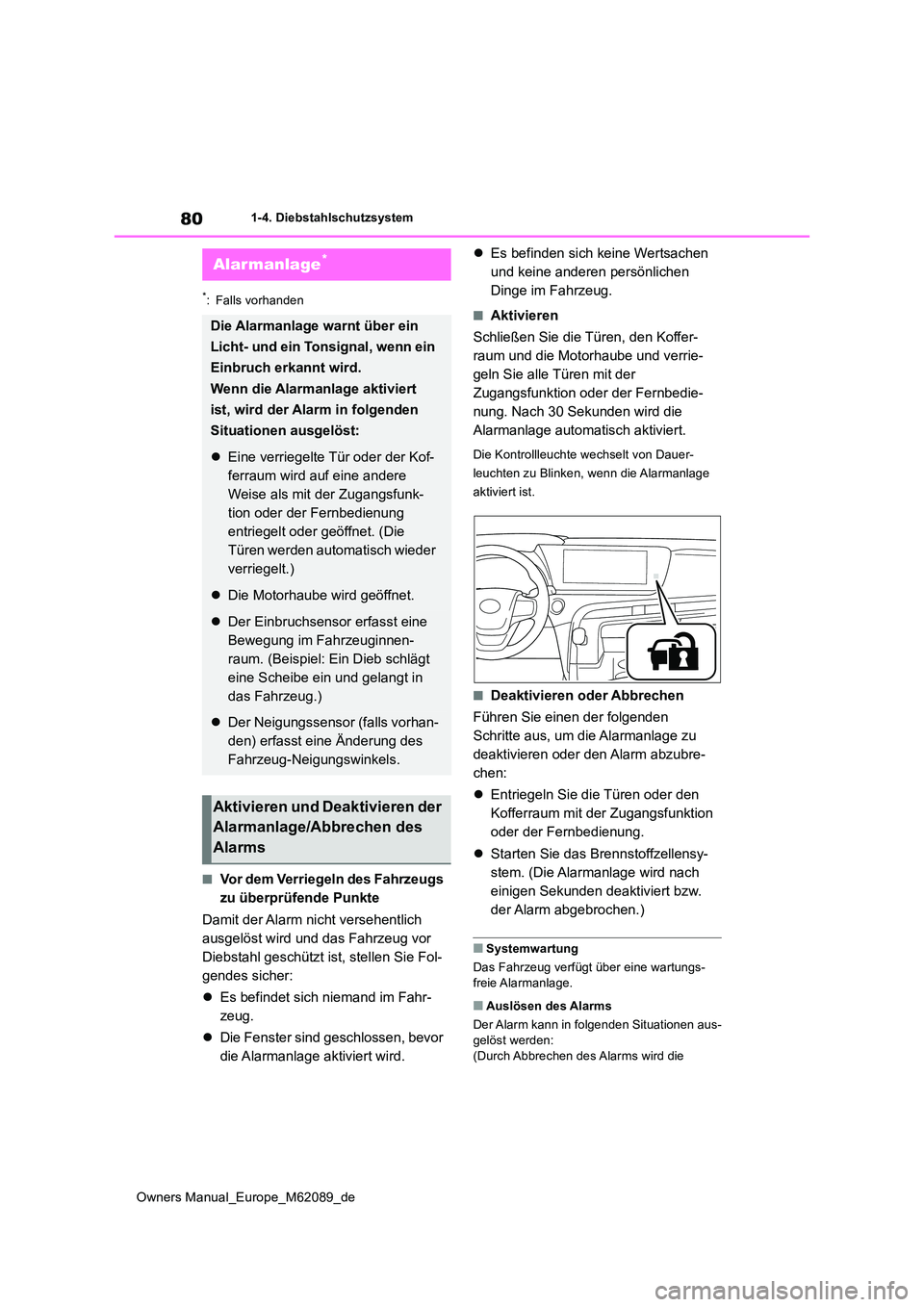

Owners Manual_Europe_M62089_de
1-4. Diebstahlschutzsystem
*: Falls vorhanden
■Vor dem Verriegeln des Fahrzeugs
zu überprüfende Punkte
Damit der Alarm nicht versehentlich
ausgelöst wird und das Fahrzeug vor
Diebstahl geschützt ist, stellen Sie Fol-
gendes sicher:
 Es befindet sich niemand im Fahr-
zeug.
 Die Fenster sind geschlossen, bevor
die Alarmanlage aktiviert wird.
 Es befinden sich keine Wertsachen
und keine anderen persönlichen
Dinge im Fahrzeug.
■Aktivieren
Schließen Sie die Türen, den Koffer-
raum und die Motorhaube und verrie-
geln Sie alle Türen mit der
Zugangsfunktion oder der Fernbedie-
nung. Nach 30 Sekunden wird die
Alarmanlage automatisch aktiviert.
Die Kontrollleuchte wechselt von Dauer-
leuchten zu Blinken, wenn die Alarmanlage
aktiviert ist.
■Deaktivieren oder Abbrechen
Führen Sie einen der folgenden
Schritte aus, um die Alarmanlage zu
deaktivieren oder den Alarm abzubre-
chen:
 Entriegeln Sie die Türen oder den
Kofferraum mit der Zugangsfunktion
oder der Fernbedienung.
 Starten Sie das Brennstoffzellensy-
stem. (Die Alarmanlage wird nach
einigen Sekunden deaktiviert bzw.
der Alarm abgebrochen.)
■Systemwartung
Das Fahrzeug verfügt über eine wartungs- freie Alarmanlage.
■Auslösen des Alarms
Der Alarm kann in folgenden Situationen aus-
gelöst werden: (Durch Abbrechen des Alarms wird die
Alarmanlage*
Die Alarmanlage warnt über ein
Licht- und ein Tonsignal, wenn ein
Einbruch erkannt wird.
Wenn die Alarmanlage aktiviert
ist, wird der Alarm in folgenden
Situationen ausgelöst:
 Eine verriegelte Tür oder der Kof-
ferraum wird auf eine andere
Weise als mit der Zugangsfunk-
tion oder der Fernbedienung
entriegelt oder geöffnet. (Die
Türen werden automatisch wieder
verriegelt.)
 Die Motorhaube wird geöffnet.
Der Einbruchsensor erfasst eine
Bewegung im Fahrzeuginnen-
raum. (Beispiel: Ein Dieb schlägt
eine Scheibe ein und gelangt in
das Fahrzeug.)
 Der Neigungssensor (falls vorhan-
den) erfasst eine Änderung des
Fahrzeug-Neigungswinkels.
Aktivieren und Deaktivieren der
Alarmanlage/Abbrechen des
Alarms

81
1

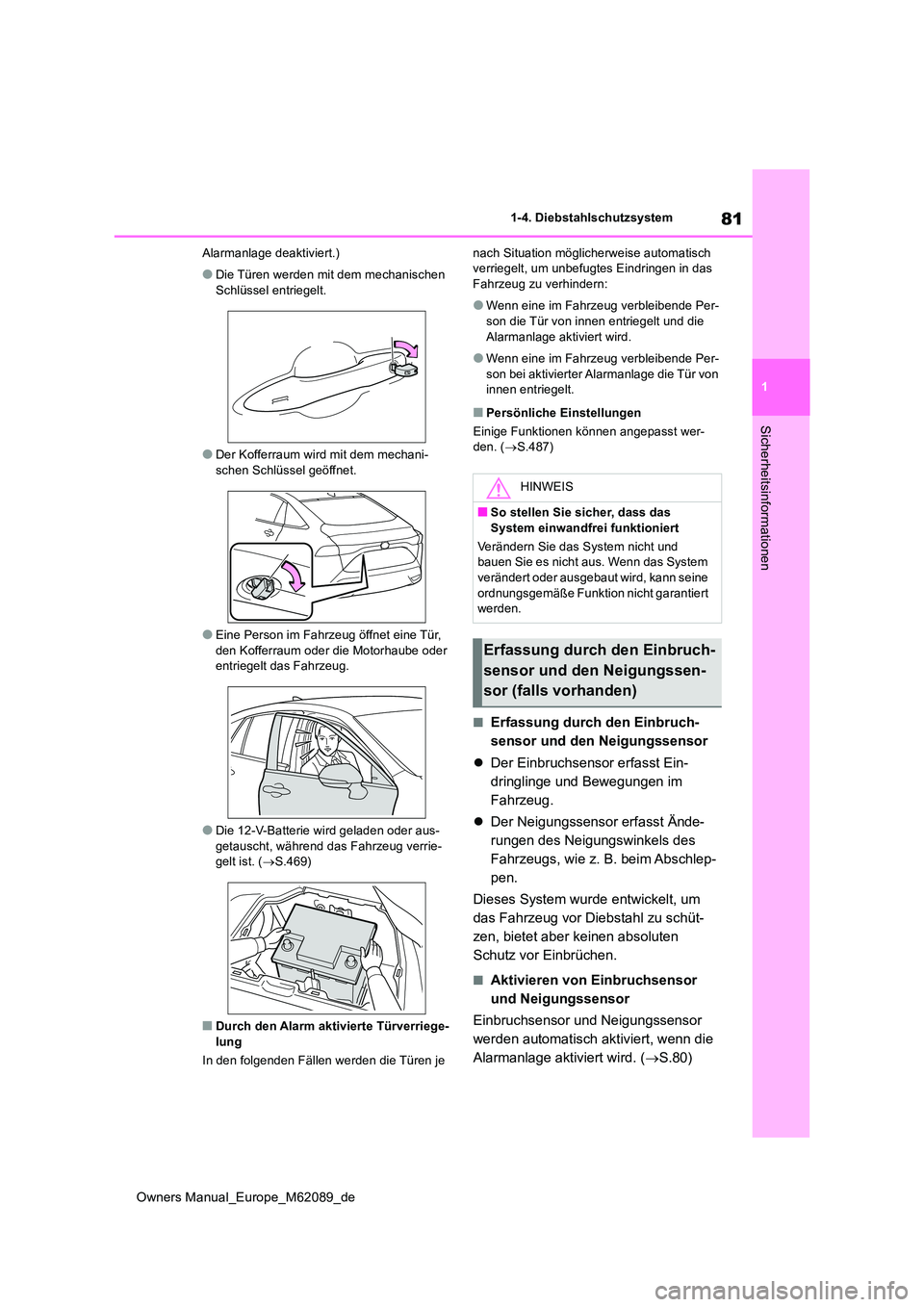

Owners Manual_Europe_M62089_de
1-4. Diebstahlschutzsystem
Sicherheitsinformationen
Alarmanlage deaktiviert.)
●Die Türen werden mit dem mechanischen
Schlüssel entriegelt.
●Der Kofferraum wird mit dem mechani-
schen Schlüssel geöffnet.
●Eine Person im Fahrzeug öffnet eine Tür,
den Kofferraum oder die Motorhaube oder entriegelt das Fahrzeug.
●Die 12-V-Batterie wird geladen oder aus-getauscht, während das Fahrzeug verrie-gelt ist. ( S.469)
■Durch den Alarm aktivierte Türverriege- lung
In den folgenden Fällen werden die Türen je
nach Situation möglicherweise automatisch verriegelt, um unbefugtes Eindringen in das Fahrzeug zu verhindern:
●Wenn eine im Fahrzeug verbleibende Per-son die Tür von innen entriegelt und die
Alarmanlage aktiviert wird.
●Wenn eine im Fahrzeug verbleibende Per-
son bei aktivierter Alarmanlage die Tür von innen entriegelt.
■Persönliche Einstellungen
Einige Funktionen können angepasst wer- den. ( S.487)
■Erfassung durch den Einbruch-
sensor und den Neigungssensor
 Der Einbruchsensor erfasst Ein-
dringlinge und Bewegungen im
Fahrzeug.
 Der Neigungssensor erfasst Ände-
rungen des Neigungswinkels des
Fahrzeugs, wie z. B. beim Abschlep-
pen.
Dieses System wurde entwickelt, um
das Fahrzeug vor Diebstahl zu schüt-
zen, bietet aber keinen absoluten
Schutz vor Einbrüchen.
■Aktivieren von Einbruchsensor
und Neigungssensor
Einbruchsensor und Neigungssensor
werden automatisch aktiviert, wenn die
Alarmanlage aktiviert wird. ( S.80)
HINWEIS
■So stellen Sie sicher, dass das System einwandfrei funktioniert
Verändern Sie das System nicht und bauen Sie es nicht aus. Wenn das System
verändert oder ausgebaut wird, kann seine ordnungsgemäße Funktion nicht garantiert werden.
Erfassung durch den Einbruch-
sensor und den Neigungssen-
sor (falls vorhanden)

82

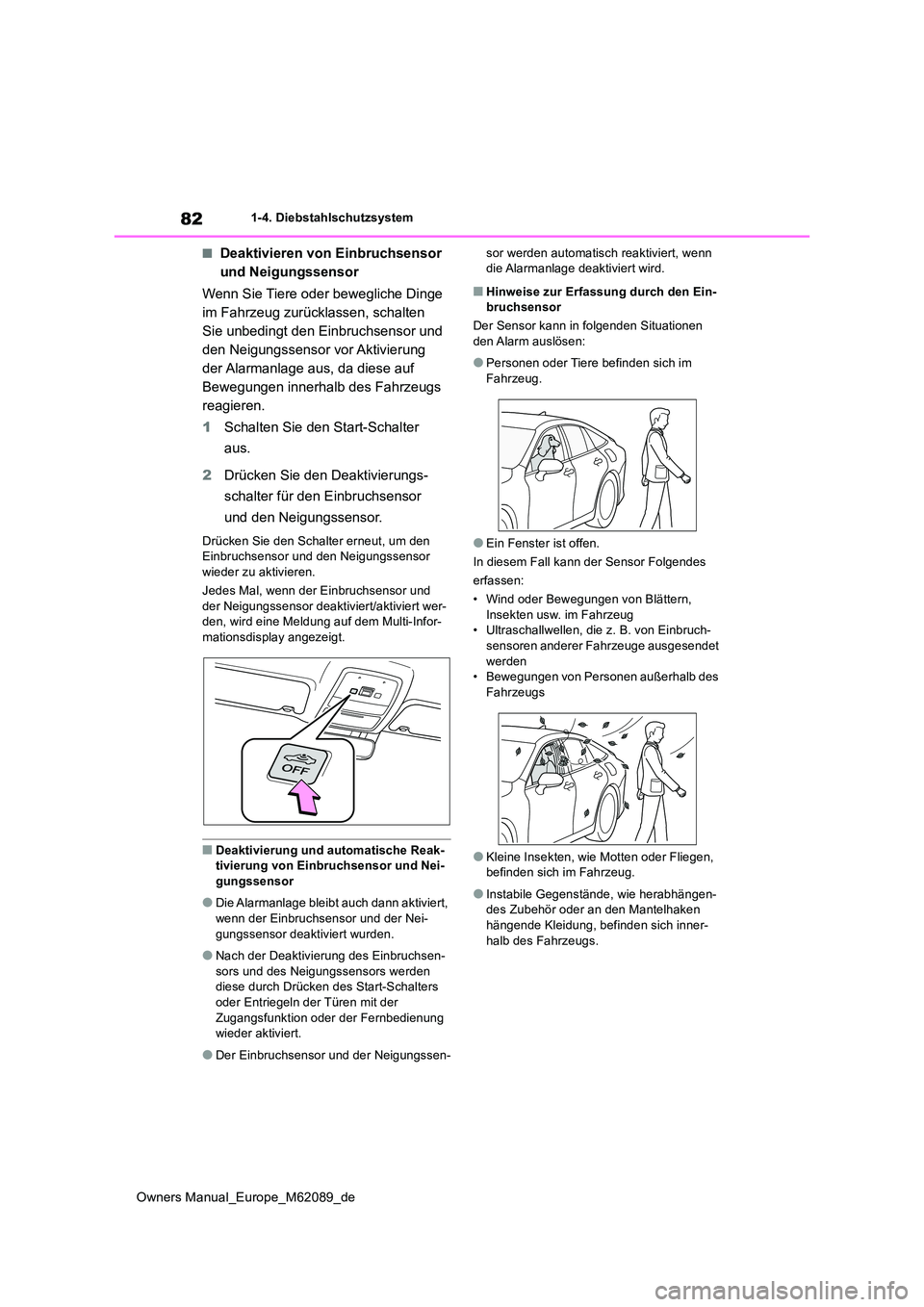

Owners Manual_Europe_M62089_de
1-4. Diebstahlschutzsystem
■Deaktivieren von Einbruchsensor
und Neigungssensor
Wenn Sie Tiere oder bewegliche Dinge
im Fahrzeug zurücklassen, schalten
Sie unbedingt den Einbruchsensor und
den Neigungssensor vor Aktivierung
der Alarmanlage aus, da diese auf
Bewegungen innerhalb des Fahrzeugs
reagieren.
1 Schalten Sie den Start-Schalter
aus.
2 Drücken Sie den Deaktivierungs-
schalter für den Einbruchsensor
und den Neigungssensor.
Drücken Sie den Schalter erneut, um den Einbruchsensor und den Neigungssensor wieder zu aktivieren.
Jedes Mal, wenn der Einbruchsensor und
der Neigungssensor deakti viert/aktiviert wer- den, wird eine Meldung auf dem Multi-Infor-mationsdisplay angezeigt.
■Deaktivierung und automatische Reak-tivierung von Einbruchsensor und Nei-gungssensor
●Die Alarmanlage bleibt auch dann aktiviert, wenn der Einbruchs ensor und der Nei-
gungssensor deaktiviert wurden.
●Nach der Deaktivierung des Einbruchsen-
sors und des Neigungssensors werden diese durch Drücken des Start-Schalters oder Entriegeln der Türen mit der
Zugangsfunktion oder der Fernbedienung wieder aktiviert.
●Der Einbruchsensor und der Neigungssen-
sor werden automatisch reaktiviert, wenn die Alarmanlage deaktiviert wird.
■Hinweise zur Erfassung durch den Ein-bruchsensor
Der Sensor kann in folgenden Situationen
den Alarm auslösen:
●Personen oder Tiere befinden sich im
Fahrzeug.
●Ein Fenster ist offen.
In diesem Fall kann der Sensor Folgendes
erfassen:
• Wind oder Bewegungen von Blättern,
Insekten usw. im Fahrzeug • Ultraschallwellen, die z. B. von Einbruch-sensoren anderer Fahr zeuge ausgesendet
werden • Bewegungen von Personen außerhalb des Fahrzeugs
●Kleine Insekten, wie Motten oder Fliegen, befinden sich im Fahrzeug.
●Instabile Gegenstände, wie herabhängen-des Zubehör oder an den Mantelhaken
hängende Kleidung, befinden sich inner- halb des Fahrzeugs.

83
1
Owners Manual_Europe_M62089_de
1-4. Diebstahlschutzsystem
Sicherheitsinformationen
●Das Fahrzeug ist an einem Ort abgestellt, an dem starke Vibrationen oder Lärm auf-treten, z. B. in einem Parkhaus.
●Eis oder Schnee wird vom Fahrzeug ent-fernt, wodurch das Fahrzeug wiederholt
Stößen oder Vibrationen ausgesetzt ist.
●Das Fahrzeug befindet sich in einer auto-
matischen Waschanlage oder einer Hoch- druck-Waschanlage.
●Das Fahrzeug ist Einschlägen (beispiels-weise durch Hagel oder Blitzschlag) oder anderen wiederholten Stößen oder Vibra-
tionen ausgesetzt.
■Hinweise zur Erfassung durch den Nei- gungssensor
Der Sensor kann in folgenden Situationen den Alarm auslösen:
●Das Fahrzeug wird auf einer Fähre, einem Anhänger, einem Zug usw. transportiert.
●Das Fahrzeug ist in einem Parkhaus abge-stellt.
●Das Fahrzeug befindet sich in einer
Waschstraße, die das Fahrzeug fortbe- wegt.
●Einer der Reifen verliert Druck.
●Das Fahrzeug wird aufgebockt.
●Die Erde bebt oder die Straße bricht ein.
●Der Dachgepäckträger wird be- oder entla-den.
HINWEIS
■So stellen Sie sicher, dass der Ein-
bruchsensor ordnungsgemäß funk- tioniert
●Um sicherzustellen, dass die Sensoren einwandfrei funktionieren, dürfen Sie
diese weder berühren noch abdecken.
●Sprühen Sie keine Lufterfrischer oder
anderen Produkte direkt in die Sensor- öffnungen.
●Das Anbringen von anderem Zubehör als Originalzubehör von Toyota oder das
Zurücklassen von Gegenständen zwi- schen Fahrer- und Beifahrersitz kann die Erfassungsleistung beeinträchtigen.
●Der Einbruchsensor wird möglicher-weise deaktiviert, wenn sich der elektro-nische Schlüssel in der Nähe des
Fahrzeugs befindet.

84

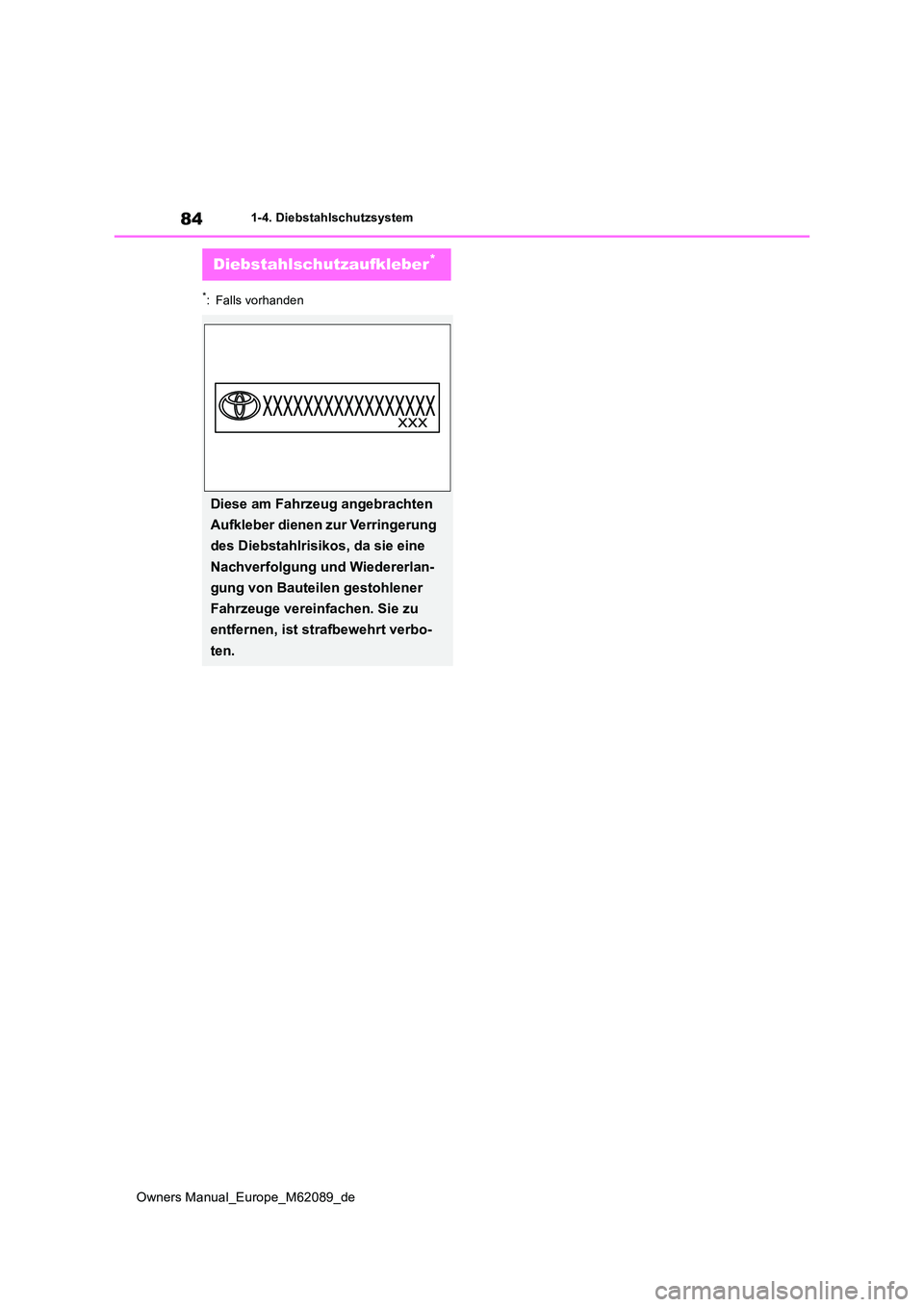

Owners Manual_Europe_M62089_de
1-4. Diebstahlschutzsystem
*: Falls vorhanden
Diebstahlschutzaufkleber*
Diese am Fahrzeug angebrachten
Aufkleber dienen zur Verringerung
des Diebstahlrisikos, da sie eine
Nachverfolgung und Wiedererlan-
gung von Bauteilen gestohlener
Fahrzeuge vereinfachen. Sie zu
entfernen, ist strafbewehrt verbo-
ten.

2
85

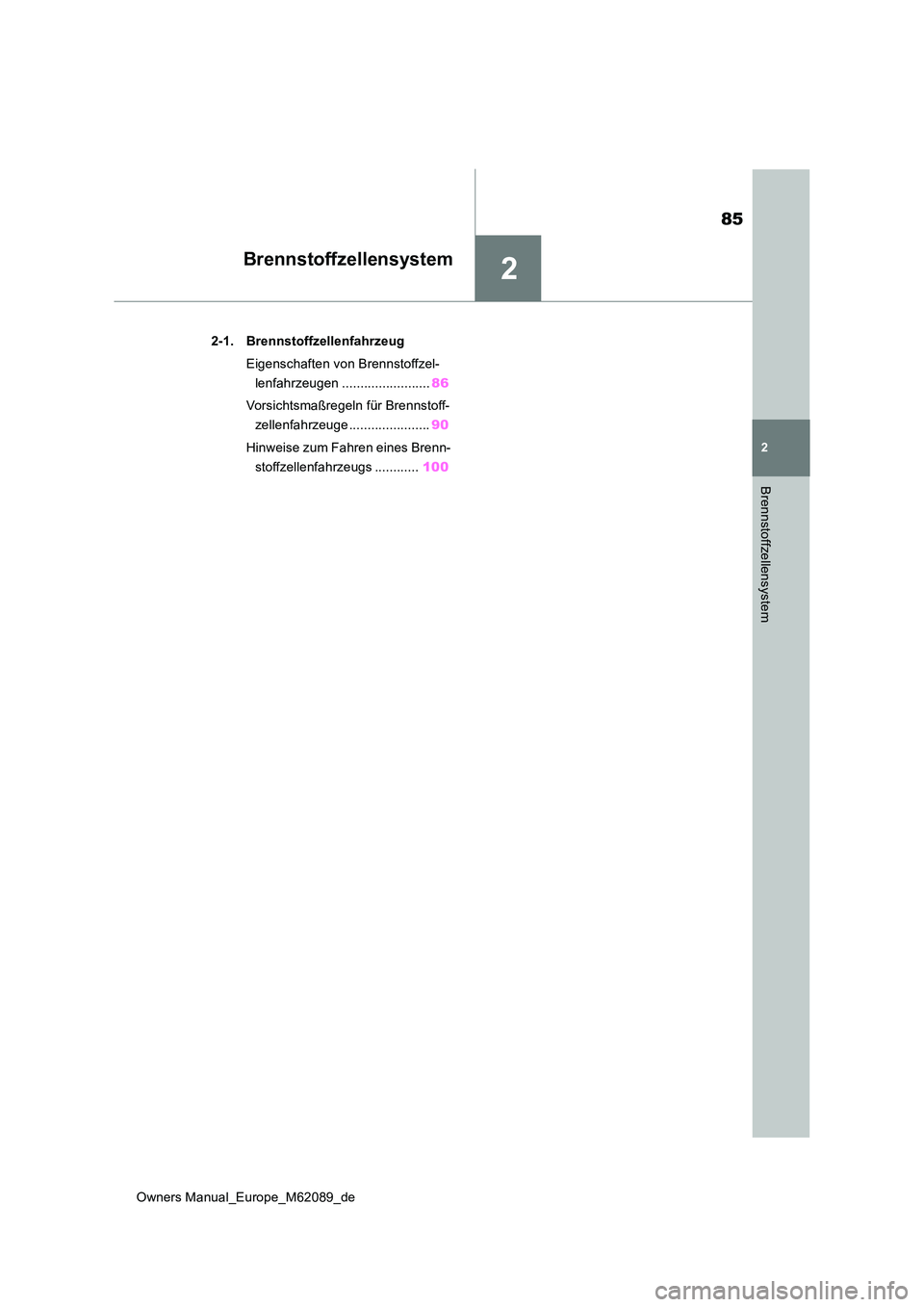

Owners Manual_Europe_M62089_de
2
Brennstoffzellensystem
Brennstoffzellensystem
2-1. Brennstoffzellenfahrzeug
Eigenschaften von Brennstoffzel-
lenfahrzeugen ........................ 86
Vorsichtsmaßregeln für Brennstoff-
zellenfahrzeuge ...................... 90
Hinweise zum Fahren eines Brenn-
stoffzellenfahrzeugs ............ 100

86

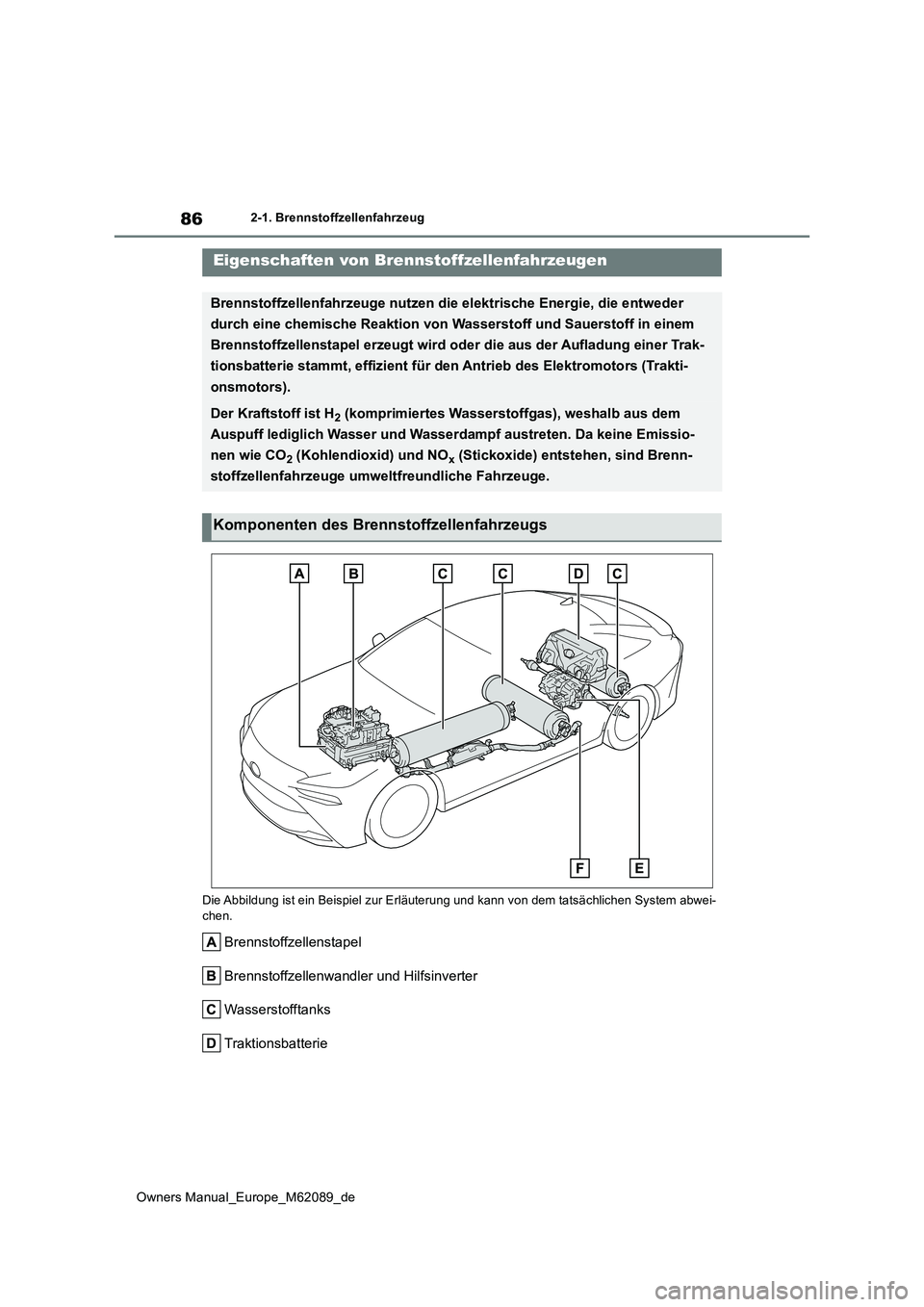

Owners Manual_Europe_M62089_de
2-1. Brennstoffzellenfahrzeug
2-1.Bre nnstoffze llenfahrzeu g
Die Abbildung ist ein Beispiel zur Erläuterung und kann von dem tatsächlichen System abwei-
chen.
Brennstoffzellenstapel
Brennstoffzellenwandler und Hilfsinverter
Wasserstofftanks
Traktionsbatterie
Eigenschaften von Brennstoffzellenfahrzeugen
Brennstoffzellenfahrzeuge nutzen die elektrische Energie, die entweder
durch eine chemische Reaktion von Wasserstoff und Sauerstoff in einem
Brennstoffzellenstapel erzeugt wird oder die aus der Aufladung einer Trak-
tionsbatterie stammt, effizient für den Antrieb des Elektromoto rs (Trakti-
onsmotors).
Der Kraftstoff ist H2 (komprimiertes Wasserstoffgas), weshalb aus dem
Auspuff lediglich Wasser und Wasserdampf austreten. Da keine Em issio-
nen wie CO2 (Kohlendioxid) und NOx (Stickoxide) entstehen, sind Brenn-
stoffzellenfahrzeuge umweltfreundliche Fahrzeuge.
Komponenten des Brennstoffzellenfahrzeugs

87
2

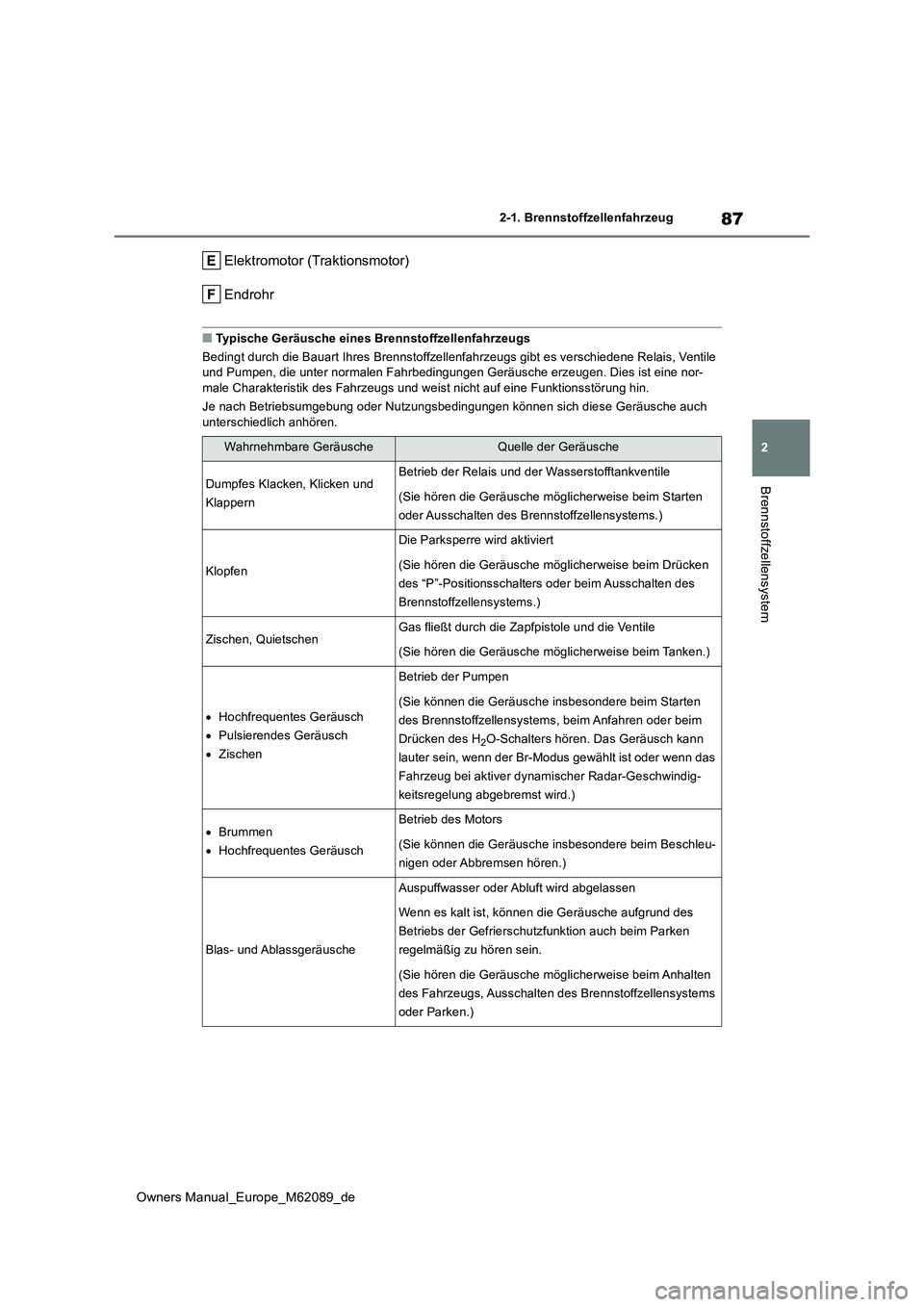

Owners Manual_Europe_M62089_de
2-1. Brennstoffzellenfahrzeug
Brennstoffzellensystem
Elektromotor (Traktionsmotor)
Endrohr
■Typische Geräusche eines Brennstoffzellenfahrzeugs
Bedingt durch die Bauart Ihres Brennstoffzellenfahrzeugs gibt e s verschiedene Relais, Ventile und Pumpen, die unter normalen Fahrbedingungen Geräusche erzeugen. Dies ist eine nor- male Charakteristik des Fahrzeugs und weist nicht auf eine Funk tionsstörung hin.
Je nach Betriebsumgebung oder Nutzungsbedingungen können sich d iese Geräusche auch
unterschiedlich anhören.
Wahrnehmbare GeräuscheQuelle der Geräusche
Dumpfes Klacken, Klicken und
Klappern
Betrieb der Relais und der Wasserstofftankventile
(Sie hören die Geräusche m öglicherweise beim Starten
oder Ausschalten des Brennstoffzellensystems.)
Klopfen
Die Parksperre wird aktiviert
(Sie hören die Geräusche m öglicherweise beim Drücken
des “P”-Positionsschalters oder beim Ausschalten des
Brennstoffzellensystems.)
Zischen, QuietschenGas fließt durch die Zapfpistole und die Ventile
(Sie hören die Geräusche m öglicherweise beim Tanken.)
Hochfrequentes Geräusch
 Pulsierendes Geräusch
 Zischen
Betrieb der Pumpen
(Sie können die Geräusche insbesondere beim Starten
des Brennstoffzellensystems, beim Anfahren oder beim
Drücken des H2O-Schalters hören. Das Geräusch kann
lauter sein, wenn der Br-Modus gewählt ist oder wenn das
Fahrzeug bei aktiver dynamischer Radar-Geschwindig-
keitsregelung abgebremst wird.)
 Brummen
 Hochfrequentes Geräusch
Betrieb des Motors
(Sie können die Geräusche insbesondere beim Beschleu-
nigen oder Abbremsen hören.)
Blas- und Ablassgeräusche
Auspuffwasser oder Abluft wird abgelassen
Wenn es kalt ist, können die Geräusche aufgrund des
Betriebs der Gefrierschutzfunktion auch beim Parken
regelmäßig zu hören sein.
(Sie hören die Geräusche m öglicherweise beim Anhalten
des Fahrzeugs, Ausschalten des Brennstoffzellensystems
oder Parken.)

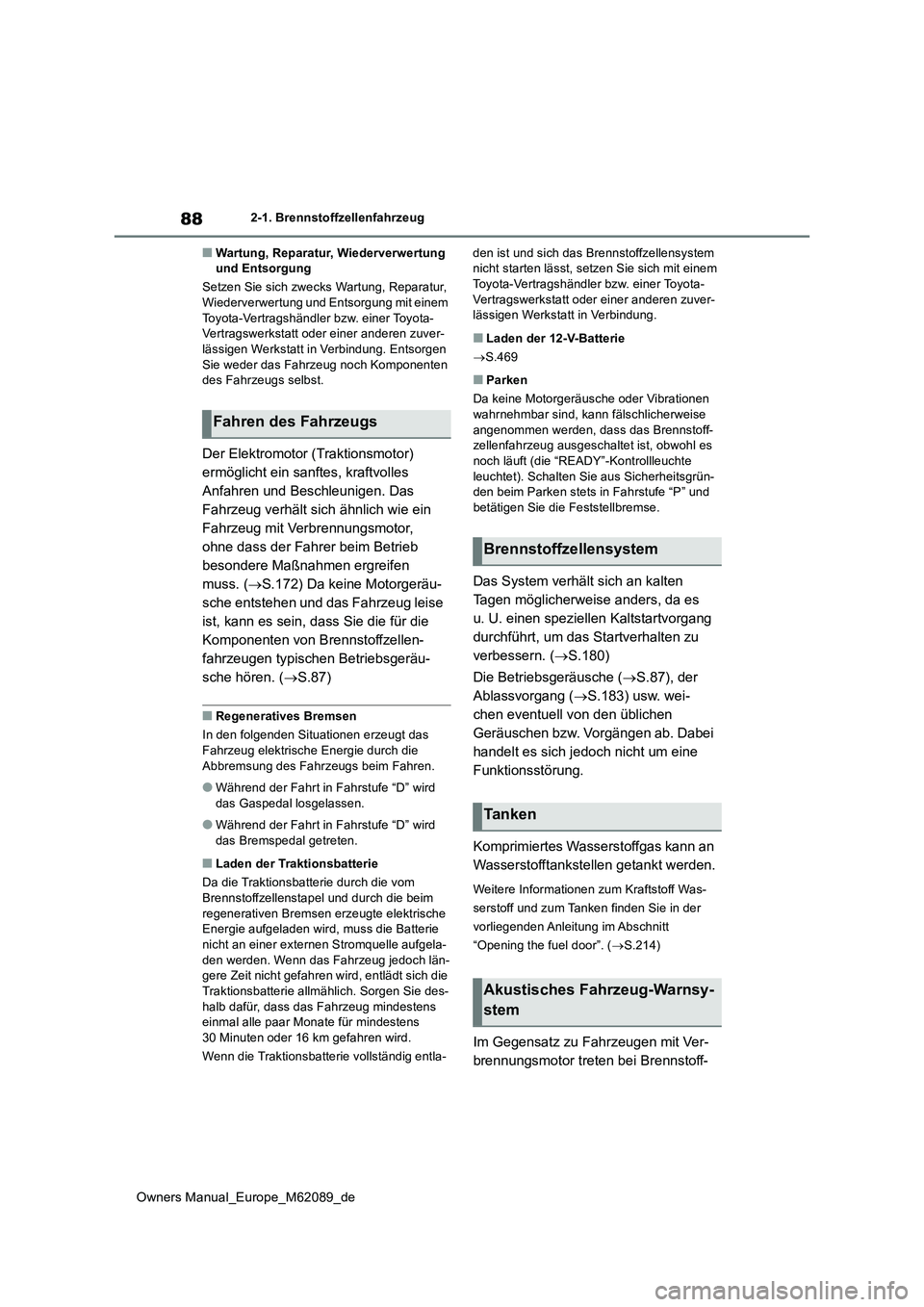

88
Owners Manual_Europe_M62089_de
2-1. Brennstoffzellenfahrzeug
■Wartung, Reparatur, Wiederverwertung und Entsorgung
Setzen Sie sich zwecks Wartung, Reparatur, Wiederverwertung und Entsorgung mit einem
Toyota-Vertragshändler bzw. einer Toyota- Vertragswerkstatt oder einer anderen zuver-lässigen Werkstatt in Verbindung. Entsorgen
Sie weder das Fahrzeug noch Komponenten des Fahrzeugs selbst.
Der Elektromotor (Traktionsmotor)
ermöglicht ein sanftes, kraftvolles
Anfahren und Beschleunigen. Das
Fahrzeug verhält sich ähnlich wie ein
Fahrzeug mit Verbrennungsmotor,
ohne dass der Fahrer beim Betrieb
besondere Maßnahmen ergreifen
muss. ( S.172) Da keine Motorgeräu-
sche entstehen und das Fahrzeug leise
ist, kann es sein, dass Sie die für die
Komponenten von Brennstoffzellen-
fahrzeugen typischen Betriebsgeräu-
sche hören. ( S.87)
■Regeneratives Bremsen
In den folgenden Situationen erzeugt das
Fahrzeug elektrische Energie durch die Abbremsung des Fahrzeugs beim Fahren.
●Während der Fahrt in Fahrstufe “D” wird das Gaspedal losgelassen.
●Während der Fahrt in Fahrstufe “D” wird das Bremspedal getreten.
■Laden der Traktionsbatterie
Da die Traktionsbatterie durch die vom Brennstoffzellenstapel und durch die beim
regenerativen Bremsen erzeugte elektrische Energie aufgeladen wird, muss die Batterie nicht an einer externen Stromquelle aufgela-
den werden. Wenn das Fahrzeug jedoch län- gere Zeit nicht gefahren wird, entlädt sich die Traktionsbatterie allmählich. Sorgen Sie des-
halb dafür, dass das Fahrzeug mindestens einmal alle paar Monate für mindestens 30 Minuten oder 16 km gefahren wird.
Wenn die Traktionsbatterie vollständig entla-
den ist und sich das Brennstoffzellensystem nicht starten lässt, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver- lässigen Werkstatt in Verbindung.
■Laden der 12-V-Batterie
 S.469
■Parken
Da keine Motorgeräusche oder Vibrationen wahrnehmbar sind, kann fälschlicherweise
angenommen werden, dass das Brennstoff- zellenfahrzeug ausgeschaltet ist, obwohl es noch läuft (die “READY”-Kontrollleuchte
leuchtet). Schalten Sie aus Sicherheitsgrün- den beim Parken stets in Fahrstufe “P” und betätigen Sie die Feststellbremse.
Das System verhält sich an kalten
Tagen möglicherweise anders, da es
u. U. einen speziellen Kaltstartvorgang
durchführt, um das Startverhalten zu
verbessern. ( S.180)
Die Betriebsgeräusche ( S.87), der
Ablassvorgang ( S.183) usw. wei-
chen eventuell von den üblichen
Geräuschen bzw. Vorgängen ab. Dabei
handelt es sich jedoch nicht um eine
Funktionsstörung.
Komprimiertes Wasserstoffgas kann an
Wasserstofftankstellen getankt werden.
Weitere Informationen zum Kraftstoff Was-
serstoff und zum Tanken finden Sie in der
vorliegenden Anleitung im Abschnitt
“Opening the fuel door”. ( S.214)
Im Gegensatz zu Fahrzeugen mit Ver-
brennungsmotor treten bei Brennstoff-
Fahren des Fahrzeugs
Brennstoffzellensystem
Tanken
Akustisches Fahrzeug-Warnsy-
stem
