TOYOTA MIRAI 2022 Manuale duso (in Italian)

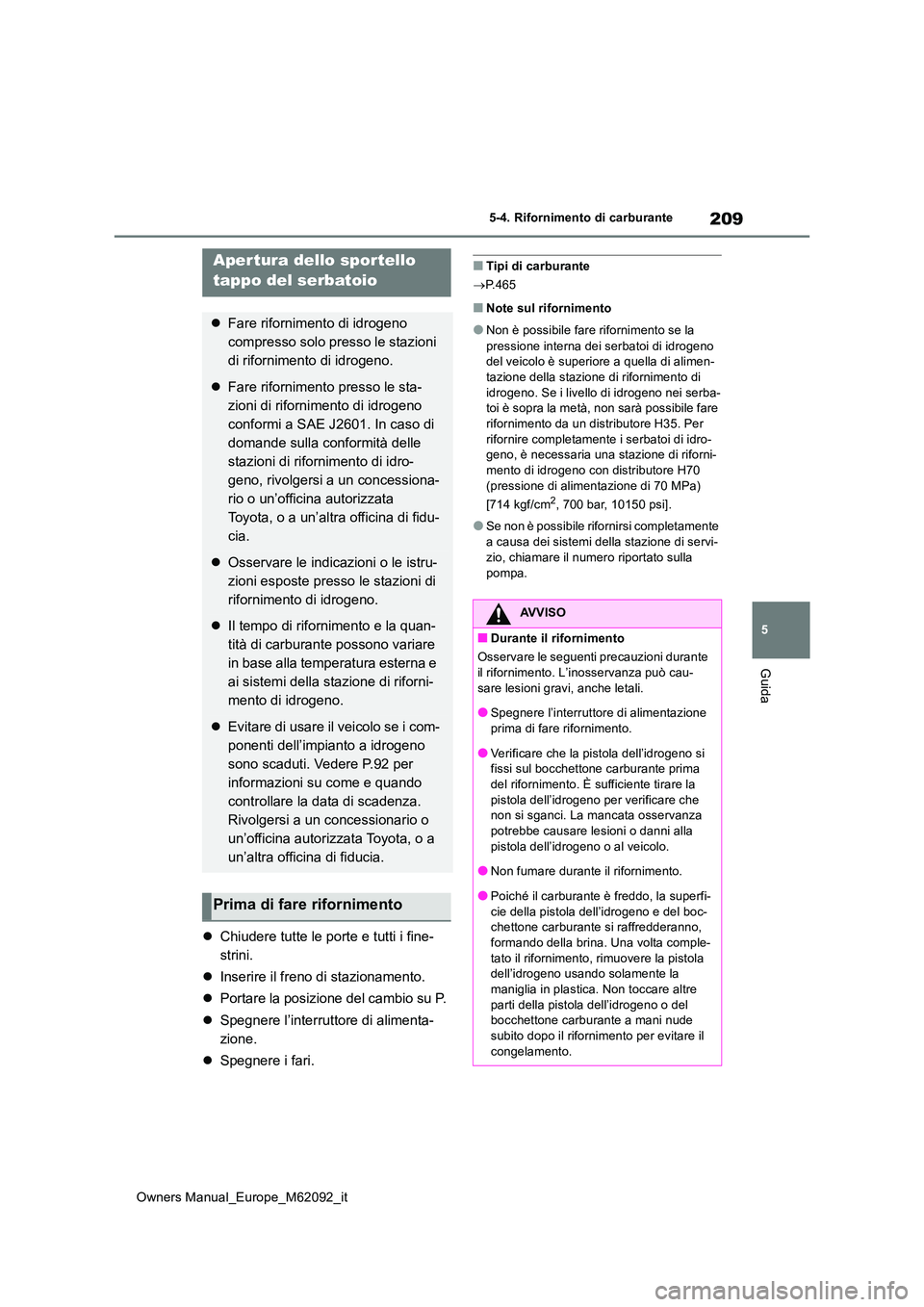

209
5
Owners Manual_Europe_M62092_it
5-4. Rifornimento di carburante
Guida
5-4.Rifornime nto di carbura nte
Chiudere tutte le porte e tutti i fine-
strini.
 Inserire il freno di stazionamento.
 Portare la posizione del cambio su P.
 Spegnere l’interruttore di alimenta-
zione.
 Spegnere i fari.
■Tipi di carburante
 P.465
■Note sul rifornimento
●Non è possibile fare rifornimento se la
pressione interna dei serbatoi di idrogeno del veicolo è superiore a quella di alimen-tazione della stazione di rifornimento di
idrogeno. Se i livello di idrogeno nei serba- toi è sopra la metà, non sarà possibile fare rifornimento da un distributore H35. Per
rifornire completamente i serbatoi di idro- geno, è necessaria una stazione di riforni-mento di idrogeno con distributore H70
(pressione di alimentazione di 70 MPa)
[714 kgf/cm2, 700 bar, 10150 psi].
●Se non è possibile rifornirsi completamente
a causa dei sistemi della stazione di servi- zio, chiamare il numero riportato sulla
pompa.
Aper tura dello sportello
tappo del serbatoio
 Fare rifornimento di idrogeno
compresso solo presso le stazioni
di rifornimento di idrogeno.
 Fare rifornimento presso le sta-
zioni di rifornimento di idrogeno
conformi a SAE J2601. In caso di
domande sulla conformità delle
stazioni di rifornimento di idro-
geno, rivolgersi a un concessiona-
rio o un’officina autorizzata
Toyota, o a un’altra officina di fidu-
cia.
 Osservare le indicazioni o le istru-
zioni esposte presso le stazioni di
rifornimento di idrogeno.
 Il tempo di rifornimento e la quan-
tità di carburante possono variare
in base alla temperatura esterna e
ai sistemi della stazione di riforni-
mento di idrogeno.
 Evitare di usare il veicolo se i com-
ponenti dell’impianto a idrogeno
sono scaduti. Vedere P.92 per
informazioni su come e quando
controllare la data di scadenza.
Rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
Prima di fare rifornimento
AVVISO
■Durante il rifornimento
Osservare le seguenti precauzioni durante il rifornimento. L’inosservanza può cau-
sare lesioni gravi, anche letali.
●Spegnere l’interruttore di alimentazione prima di fare rifornimento.
●Verificare che la pistola dell’idrogeno si fissi sul bocchettone carburante prima del rifornimento. È sufficiente tirare la
pistola dell’idrogeno per verificare che non si sganci. La mancata osservanza potrebbe causare lesioni o danni alla
pistola dell’idrogeno o al veicolo.
●Non fumare durante il rifornimento.
●Poiché il carburante è freddo, la superfi-
cie della pistola dell’idrogeno e del boc- chettone carburante si raffredderanno, formando della brina. Una volta comple-
tato il rifornimento, rimuovere la pistola dell’idrogeno usando solamente la maniglia in plastica. Non toccare altre
parti della pistola dell’idrogeno o del bocchettone carburante a mani nude subito dopo il rifornimento per evitare il
congelamento.

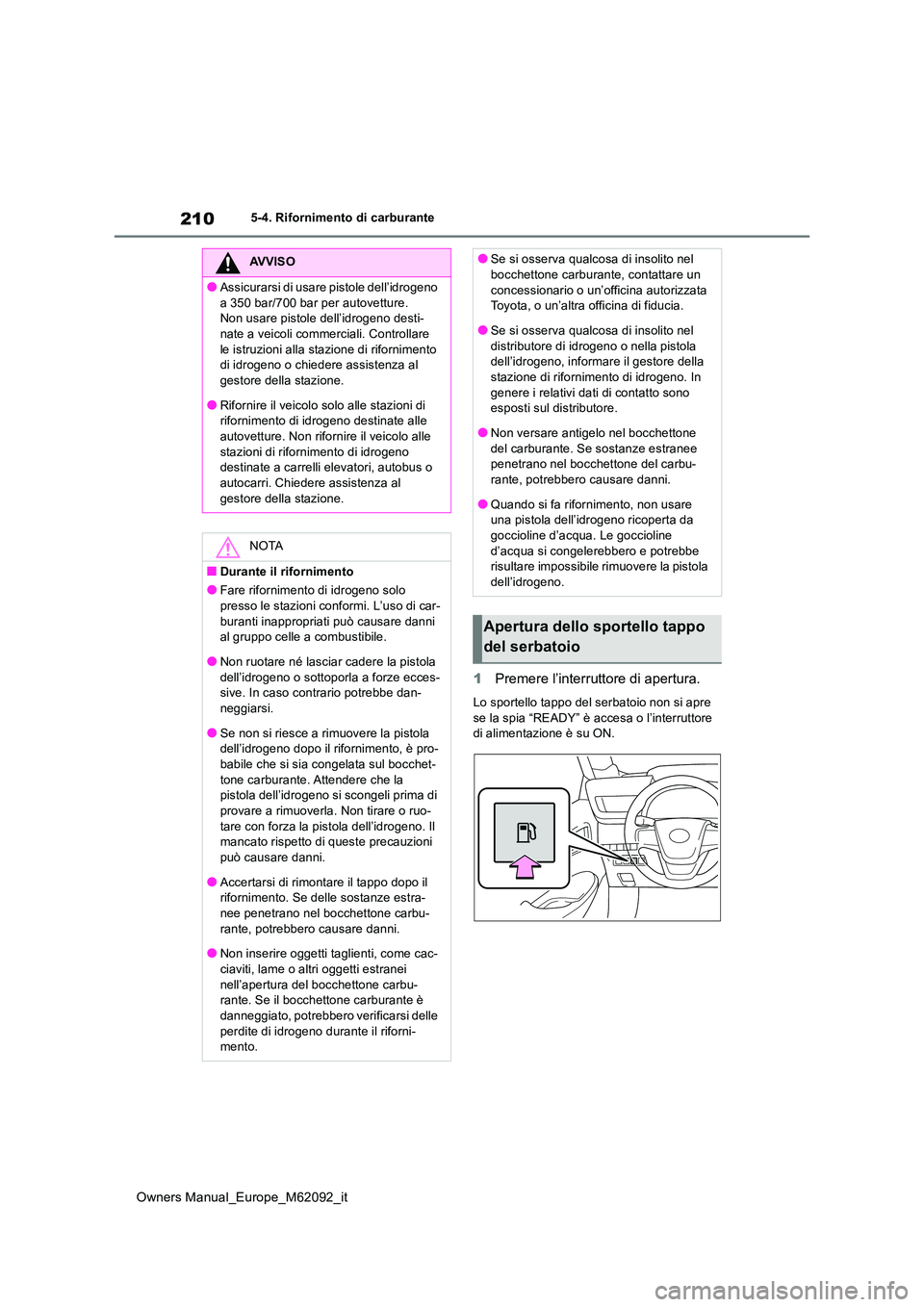

210
Owners Manual_Europe_M62092_it
5-4. Rifornimento di carburante
1Premere l’interruttore di apertura.
Lo sportello tappo del serbatoio non si apre
se la spia “READY” è accesa o l’interruttore di alimentazione è su ON.
AVVISO
●Assicurarsi di usare pistole dell’idrogeno
a 350 bar/700 bar per autovetture. Non usare pistole dell’idrogeno desti-nate a veicoli commerciali. Controllare
le istruzioni alla stazione di rifornimento di idrogeno o chiedere assistenza al gestore della stazione.
●Rifornire il veicolo solo alle stazioni di rifornimento di idrogeno destinate alle autovetture. Non rifornire il veicolo alle
stazioni di rifornimento di idrogeno destinate a carrelli elevatori, autobus o autocarri. Chiedere assistenza al
gestore della stazione.
NOTA
■Durante il rifornimento
●Fare rifornimento di idrogeno solo presso le stazioni conformi. L’uso di car-
buranti inappropriati può causare danni al gruppo celle a combustibile.
●Non ruotare né lasciar cadere la pistola
dell’idrogeno o sottoporla a forze ecces- sive. In caso contrario potrebbe dan-neggiarsi.
●Se non si riesce a rimuovere la pistola dell’idrogeno dopo il rifornimento, è pro-babile che si sia congelata sul bocchet-
tone carburante. Attendere che la pistola dell’idrogeno si scongeli prima di provare a rimuoverla. Non tirare o ruo-
tare con forza la pistola dell’idrogeno. Il mancato rispetto di queste precauzioni può causare danni.
●Accertarsi di rimontare il tappo dopo il rifornimento. Se delle sostanze estra-nee penetrano nel bocchettone carbu-
rante, potrebbero causare danni.
●Non inserire oggetti taglienti, come cac- ciaviti, lame o altri oggetti estranei
nell’apertura del bocchettone carbu- rante. Se il bocchettone carburante è danneggiato, potrebbero verificarsi delle
perdite di idrogeno durante il riforni- mento.
●Se si osserva qualcosa di insolito nel bocchettone carburante, contattare un
concessionario o un’officina autorizzata Toyota, o un’altra officina di fiducia.
●Se si osserva qualcosa di insolito nel
distributore di idrogeno o nella pistola dell’idrogeno, informare il gestore della stazione di rifornimento di idrogeno. In
genere i relativi dati di contatto sono esposti sul distributore.
●Non versare antigelo nel bocchettone
del carburante. Se sostanze estranee penetrano nel bocchettone del carbu-rante, potrebbero causare danni.
●Quando si fa rifornimento, non usare una pistola dell’idrogeno ricoperta da goccioline d’acqua. Le goccioline
d’acqua si congelerebbero e potrebbe risultare impossibile rimuovere la pistola dell’idrogeno.
Apertura dello sportello tappo
del serbatoio

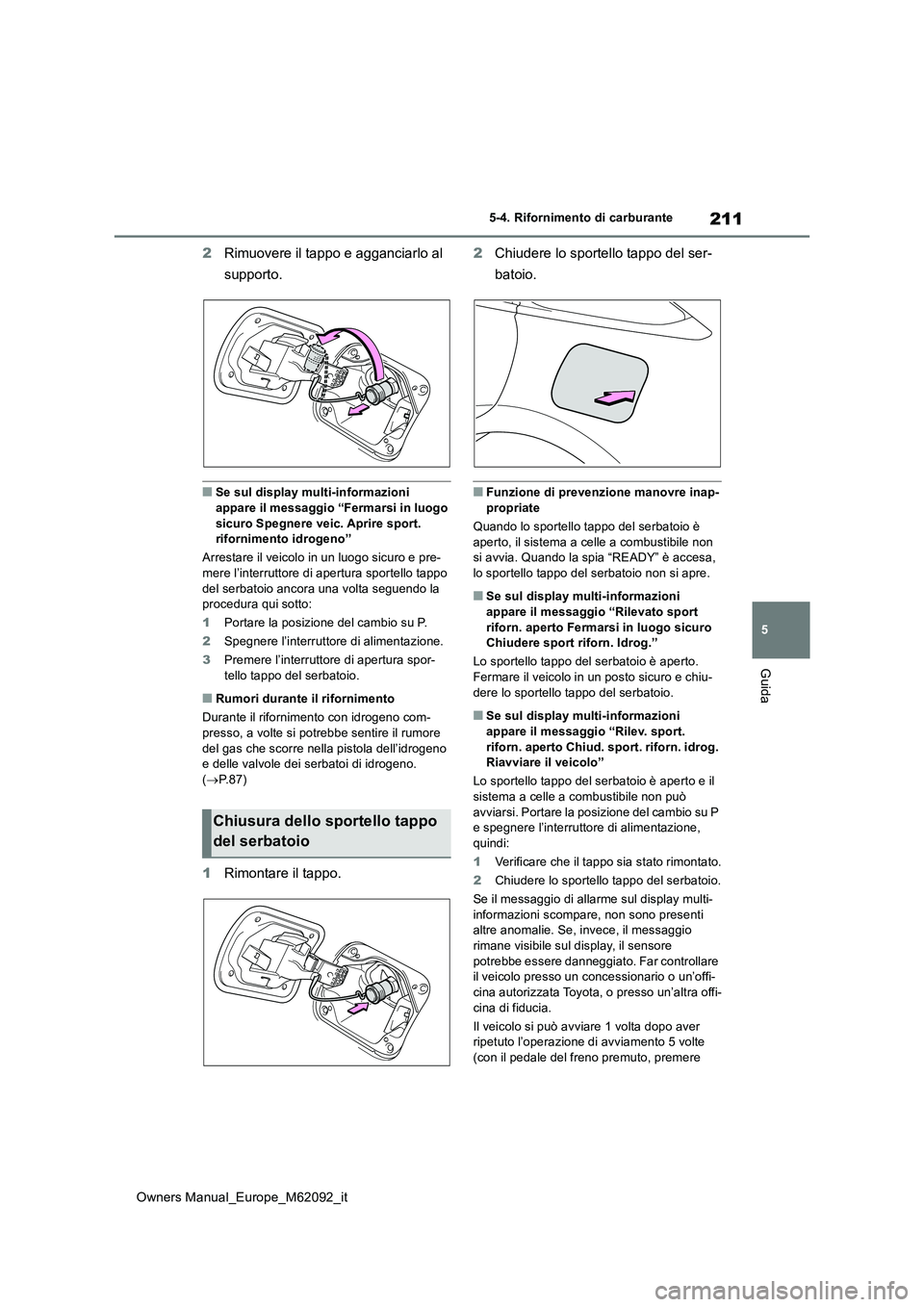

211
5
Owners Manual_Europe_M62092_it
5-4. Rifornimento di carburante
Guida
2Rimuovere il tappo e agganciarlo al
supporto.
■Se sul display multi-informazioni appare il messaggio “Fermarsi in luogo
sicuro Spegnere veic. Aprire sport. rifornimento idrogeno”
Arrestare il veicolo in un luogo sicuro e pre- mere l’interruttore di apertura sportello tappo
del serbatoio ancora una volta seguendo la procedura qui sotto:
1 Portare la posizione del cambio su P.
2 Spegnere l’interruttore di alimentazione.
3 Premere l’interruttore di apertura spor- tello tappo del serbatoio.
■Rumori durante il rifornimento
Durante il rifornimento con idrogeno com-
presso, a volte si potrebbe sentire il rumore del gas che scorre nella pistola dell’idrogeno e delle valvole dei serbatoi di idrogeno.
( P. 8 7 )
1Rimontare il tappo.
2 Chiudere lo sportello tappo del ser-
batoio.
■Funzione di prevenzione manovre inap- propriate
Quando lo sportello tappo del serbatoio è
aperto, il sistema a celle a combustibile non si avvia. Quando la spia “READY” è accesa, lo sportello tappo del serbatoio non si apre.
■Se sul display multi-informazioni
appare il messaggio “Rilevato sport riforn. aperto Fermarsi in luogo sicuro Chiudere sport riforn. Idrog.”
Lo sportello tappo del serbatoio è aperto.
Fermare il veicolo in un posto sicuro e chiu- dere lo sportello tappo del serbatoio.
■Se sul display multi-informazioni appare il messaggio “Rilev. sport.
riforn. aperto Chiud. sport. riforn. idrog. Riavviare il veicolo”
Lo sportello tappo del serbatoio è aperto e il sistema a celle a combustibile non può
avviarsi. Portare la posizione del cambio su P e spegnere l’interruttore di alimentazione, quindi:
1 Verificare che il tappo sia stato rimontato.
2 Chiudere lo sportello tappo del serbatoio.
Se il messaggio di allarme sul display multi-
informazioni scompare, non sono presenti altre anomalie. Se, invece, il messaggio rimane visibile sul display, il sensore
potrebbe essere danneggiato. Far controllare il veicolo presso un concessionario o un’offi-cina autorizzata Toyota, o presso un’altra offi-
cina di fiducia.
Il veicolo si può avviare 1 volta dopo aver ripetuto l’operazione di avviamento 5 volte (con il pedale del freno premuto, premere
Chiusura dello sportello tappo
del serbatoio

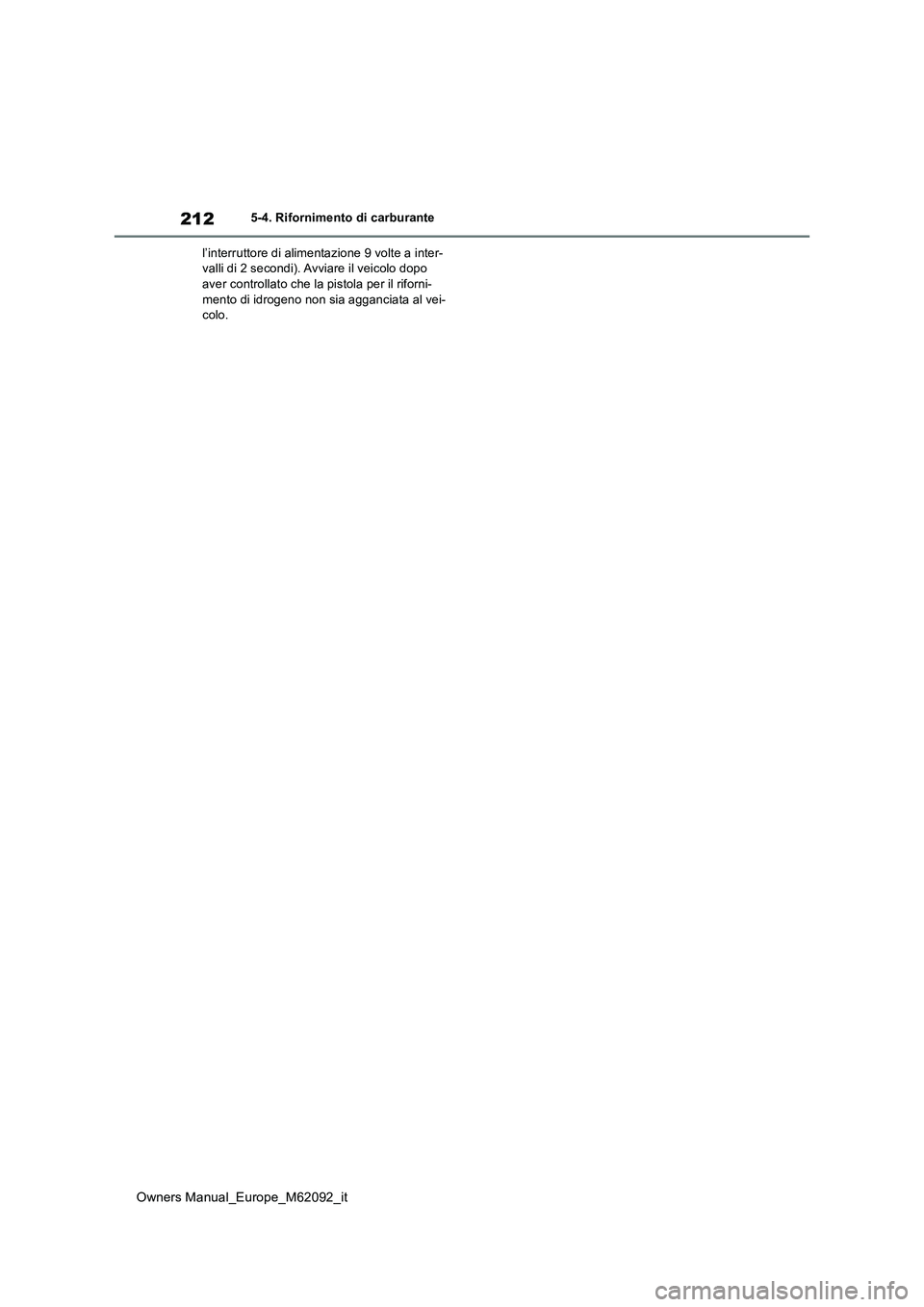

212
Owners Manual_Europe_M62092_it
5-4. Rifornimento di carburante
l’interruttore di alimentazione 9 volte a inter- valli di 2 secondi). Avviare il veicolo dopo aver controllato che la pistola per il riforni-
mento di idrogeno non sia agganciata al vei- colo.

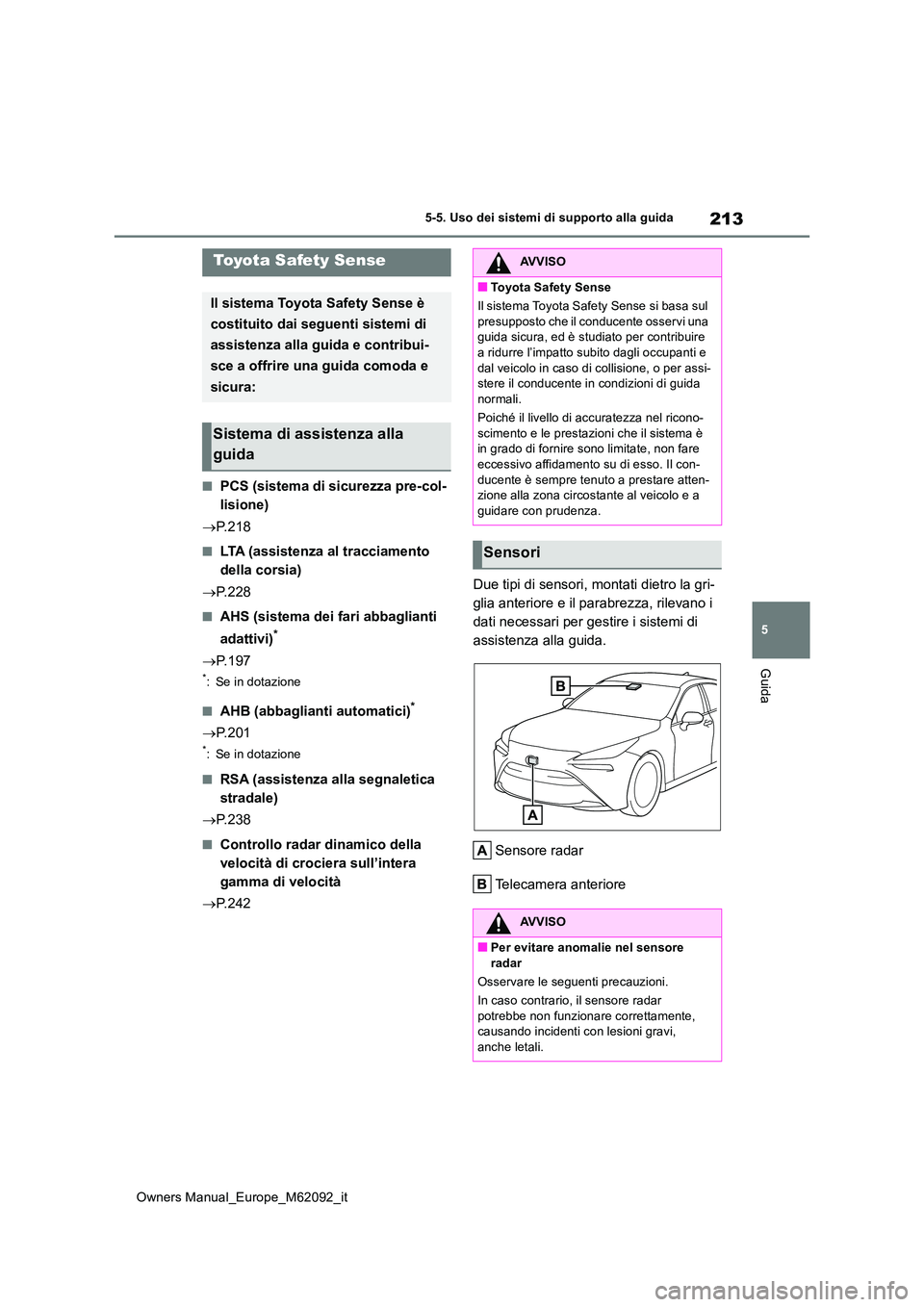

213
5
Owners Manual_Europe_M62092_it
5-5. Uso dei sistemi di supporto alla guida
Guida
5-5.Uso dei sis te mi di su pporto alla gu ida
■PCS (sistema di sicurezza pre-col-
lisione)
 P. 2 1 8
■LTA (assistenza al tracciamento
della corsia)
 P. 2 2 8
■AHS (sistema dei fari abbaglianti
adattivi)*
 P. 1 9 7
*: Se in dotazione
■AHB (abbaglianti automatici)*
P. 2 0 1
*: Se in dotazione
■RSA (assistenza alla segnaletica
stradale)
 P. 2 3 8
■Controllo radar dinamico della
velocità di crociera sull’intera
gamma di velocità
 P. 2 4 2
Due tipi di sensori, montati dietro la gri-
glia anteriore e il parabrezza, rilevano i
dati necessari per gestire i sistemi di
assistenza alla guida.
Sensore radar
Te l e c a m e r a a n t e r i o r e
Toyota Safety Sense
Il sistema Toyota Safety Sense è
costituito dai seguenti sistemi di
assistenza alla guida e contribui-
sce a offrire una guida comoda e
sicura:
Sistema di assistenza alla
guida
AVVISO
■Toyota Safety Sense
Il sistema Toyota Safety Sense si basa sul
presupposto che il conducente osservi una guida sicura, ed è studiato per contribuire a ridurre l’impatto subito dagli occupanti e
dal veicolo in caso di collisione, o per assi- stere il conducente in condizioni di guida normali.
Poiché il livello di accuratezza nel ricono-
scimento e le prestazioni che il sistema è in grado di fornire sono limitate, non fare eccessivo affidamento su di esso. Il con-
ducente è sempre tenuto a prestare atten- zione alla zona circostante al veicolo e a guidare con prudenza.
Sensori
AVVISO
■Per evitare anomalie nel sensore radar
Osservare le seguenti precauzioni.
In caso contrario, il sensore radar
potrebbe non funzionare correttamente, causando incidenti con lesioni gravi, anche letali.

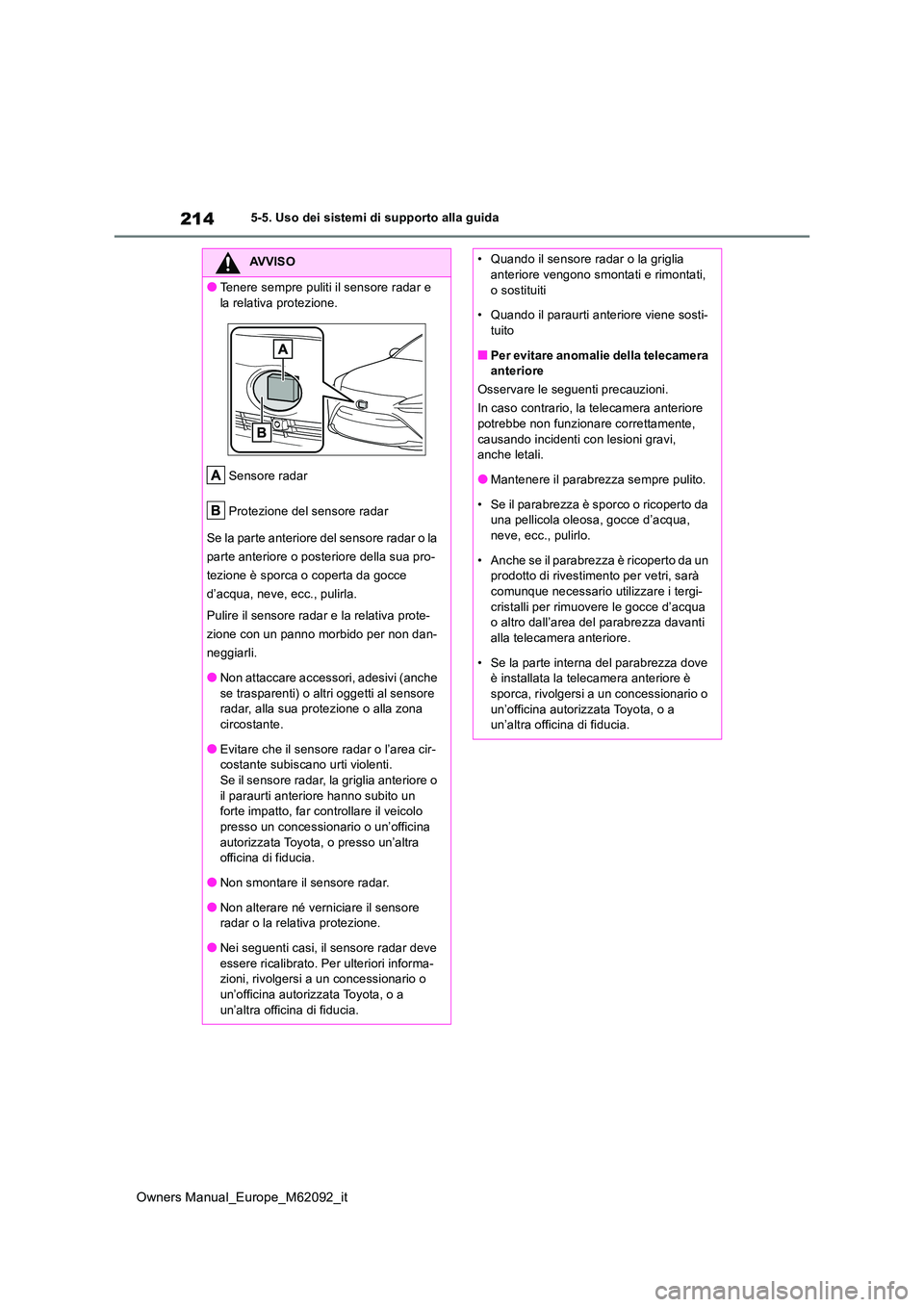

214
Owners Manual_Europe_M62092_it
5-5. Uso dei sistemi di supporto alla guida
AVVISO
●Tenere sempre puliti il sensore radar e
la relativa protezione.
Sensore radar
Protezione del sensore radar
Se la parte anteriore del sensore radar o la
parte anteriore o posteriore della sua pro-
tezione è sporca o coperta da gocce
d’acqua, neve, ecc., pulirla.
Pulire il sensore radar e la relativa prote-
zione con un panno morbido per non dan-
neggiarli.
●Non attaccare accessori, adesivi (anche
se trasparenti) o altri oggetti al sensore radar, alla sua protezione o alla zona circostante.
●Evitare che il sensore radar o l’area cir-costante subiscano urti violenti. Se il sensore radar, la griglia anteriore o
il paraurti anteriore hanno subito un forte impatto, far controllare il veicolo presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina di fiducia.
●Non smontare il sensore radar.
●Non alterare né verniciare il sensore radar o la relativa protezione.
●Nei seguenti casi, il sensore radar deve
essere ricalibrato. Per ulteriori informa- zioni, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
• Quando il sensore radar o la griglia anteriore vengono smontati e rimontati,
o sostituiti
• Quando il paraurti anteriore viene sosti- tuito
■Per evitare anomalie della telecamera anteriore
Osservare le seguenti precauzioni.
In caso contrario, la telecamera anteriore potrebbe non funzionare correttamente,
causando incidenti con lesioni gravi, anche letali.
●Mantenere il parabrez za sempre pulito.
• Se il parabrezza è sporco o ricoperto da una pellicola oleosa, gocce d’acqua, neve, ecc., pulirlo.
• Anche se il parabrezza è ricoperto da un prodotto di rivestimento per vetri, sarà comunque necessario utilizzare i tergi-
cristalli per rimuovere le gocce d’acqua o altro dall’area del parabrezza davanti alla telecamera anteriore.
• Se la parte interna del parabrezza dove è installata la telecamera anteriore è sporca, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un’altra officina di fiducia.

215
5
Owners Manual_Europe_M62092_it
5-5. Uso dei sistemi di supporto alla guida
Guida
AVVISO
●Non attaccare oggetti quali adesivi,
anche trasparenti, o simili sul lato esterno del parabrezza davanti alla tele-camera anteriore (area ombreggiata
indicata nella figura).
Dal bordo superiore del parabrezza a
1 cm circa al di sotto della telecamera
anteriore
20 cm circa (10 cm circa a destra e a
sinistra dal centro della telecamera
anteriore)
●Se l’area del parabrezza davanti alla
telecamera anteriore è appannata o ricoperta di condensa o ghiaccio, usare lo sbrinatore parabrezza per rimuovere
l’appannamento, la condensa o il ghiac- cio. ( P.331)
●Se non si riesce a rimuovere adeguata-
mente le gocce d’acqua dall’area del parabrezza davanti alla telecamera anteriore con i tergicristalli, sostituire i
gommini o le spazzole del tergicristallo.
●Non applicare filtri solari sul parabrezza.
●Sostituire il parabrezza se è danneg-
giato o incrinato. Dopo aver sostituito il parabrezza, la telecamera anteriore deve essere ricali-
brata. Per ulteriori informazioni, rivol- gersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina
di fiducia.
●Evitare che liquidi entrino a contatto con la telecamera anteriore.
●Evitare che luci intense puntino diretta-mente verso la telecamera anteriore.
●Non sporcare o danneggiare la teleca-mera anteriore. Quando si pulisce il lato interno del
parabrezza, evitare che il detergente per vetri entri a contatto con la lente della telecamera anteriore. Evitare inol-
tre di toccare la lente. Se la lente è sporca o danneggiata, rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, o a un’altra offi- cina di fiducia.
●Non sottoporre la telecamera anteriore
a urti violenti.
●Non modificare la posizione di montag- gio o l’orientamento della telecamera
anteriore, né rimuoverla.
●Non smontare la telecamera anteriore.
●Non modificare alcun componente del
veicolo attorno alla telecamera anteriore (specchietto retrovisore interno, ecc.) o al soffitto.
●Non installare alcun accessorio sul cofano, sulla griglia anteriore o sul paraurti anteriore, che possa coprire la
telecamera anteriore. Per ulteriori infor- mazioni, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
●Se si desidera montare sul tetto una tavola da surf o un altro oggetto lungo,
verificare che non copra la telecamera anteriore.
●Non modificare i fari o altre luci.

216
Owners Manual_Europe_M62092_it

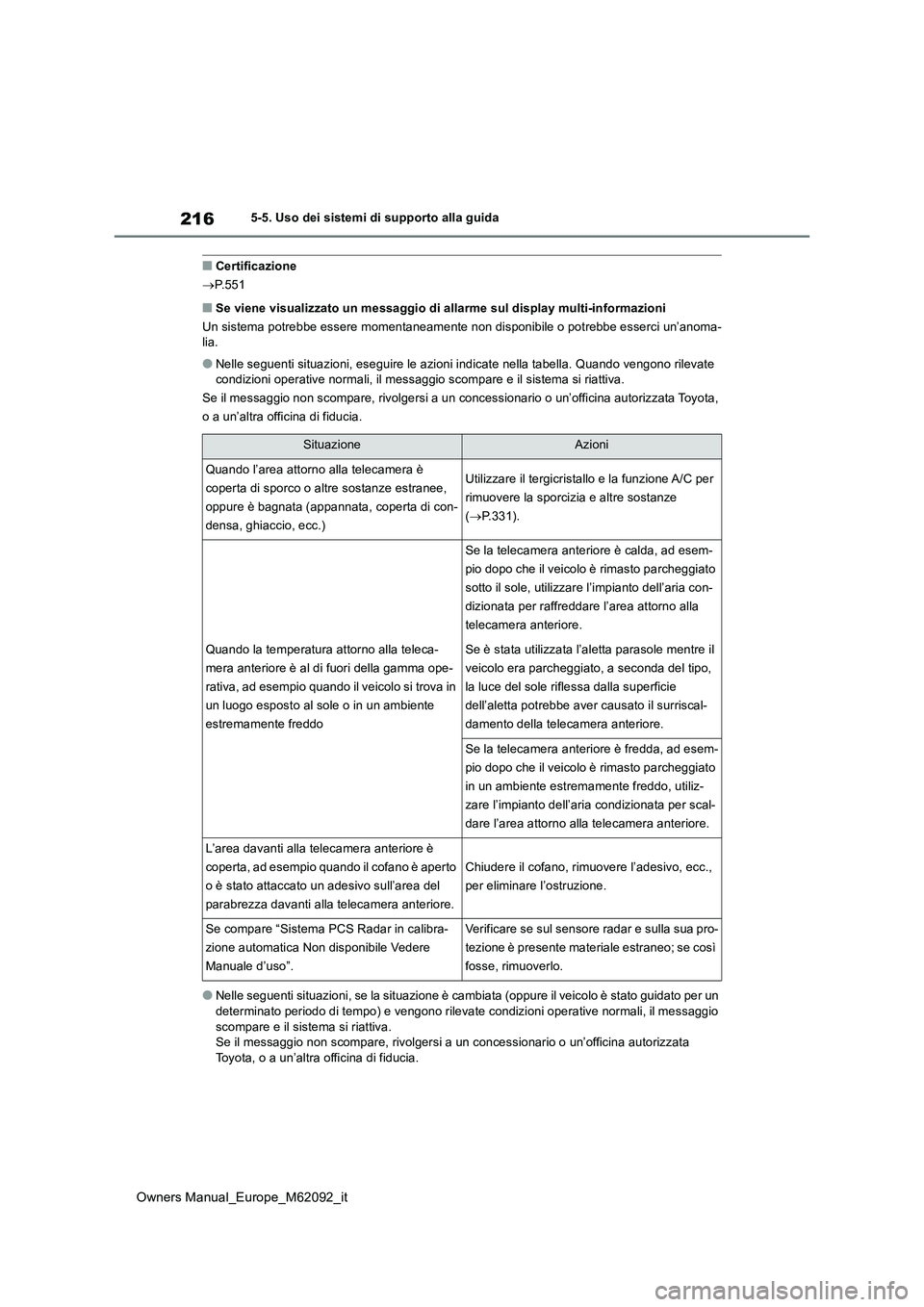

5-5. Uso dei sistemi di supporto alla guida
■Certificazione
 P.551
■Se viene visualizzato un messaggio di allarme sul display multi-informazioni
Un sistema potrebbe essere momentaneamente non disponibile o po trebbe esserci un’anoma- lia.
●Nelle seguenti situazioni, eseguire le azioni indicate nella ta bella. Quando vengono rilevate condizioni operative normali, il messaggio scompare e il sistem a si riattiva.
Se il messaggio non scompare, rivolgersi a un concessionario o un’officina autorizzata Toyota,
o a un’altra officina di fiducia.
●Nelle seguenti situazioni, se la situazione è cambiata (oppure il veicolo è stato guidato per un
determinato periodo di tempo) e vengono rilevate condizioni ope rative normali, il messaggio scompare e il sistema si riattiva.Se il messaggio non scompare, rivol gersi a un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
SituazioneAzioni
Quando l’area attorno alla telecamera è
coperta di sporco o altre sostanze estranee,
oppure è bagnata (appannata, coperta di con-
densa, ghiaccio, ecc.)
Utilizzare il tergicristallo e la funzione A/C per
rimuovere la sporcizia e altre sostanze
( P.331).
Quando la temperatura attorno alla teleca-
mera anteriore è al di fuori della gamma ope-
rativa, ad esempio quando il veicolo si trova in
un luogo esposto al sole o in un ambiente
estremamente freddo
Se la telecamera anteriore è calda, ad esem-
pio dopo che il veicolo è rimasto parcheggiato
sotto il sole, utilizzare l’impianto dell’aria con-
dizionata per raffreddare l’area attorno alla
telecamera anteriore.
Se è stata utilizzata l’aletta parasole mentre il
veicolo era parcheggiato, a seconda del tipo,
la luce del sole riflessa dalla superficie
dell’aletta potrebbe aver causato il surriscal-
damento della telecamera anteriore.
Se la telecamera anteriore è fredda, ad esem-
pio dopo che il veicolo è rimasto parcheggiato
in un ambiente estremamente freddo, utiliz-
zare l’impianto dell’aria condizionata per scal-
dare l’area attorno alla telecamera anteriore.
L’area davanti alla telecamera anteriore è
coperta, ad esempio quando il cofano è aperto
o è stato attaccato un adesivo sull’area del
parabrezza davanti alla t elecamera anteriore.
Chiudere il cofano, rimuovere l’adesivo, ecc.,
per eliminare l’ostruzione.
Se compare “Sistema PCS Radar in calibra-
zione automatica Non disponibile Vedere
Manuale d’uso”.
Verificare se sul sensore radar e sulla sua pro-
tezione è presente materiale estraneo; se così
fosse, rimuoverlo.

217
5
Owners Manual_Europe_M62092_it

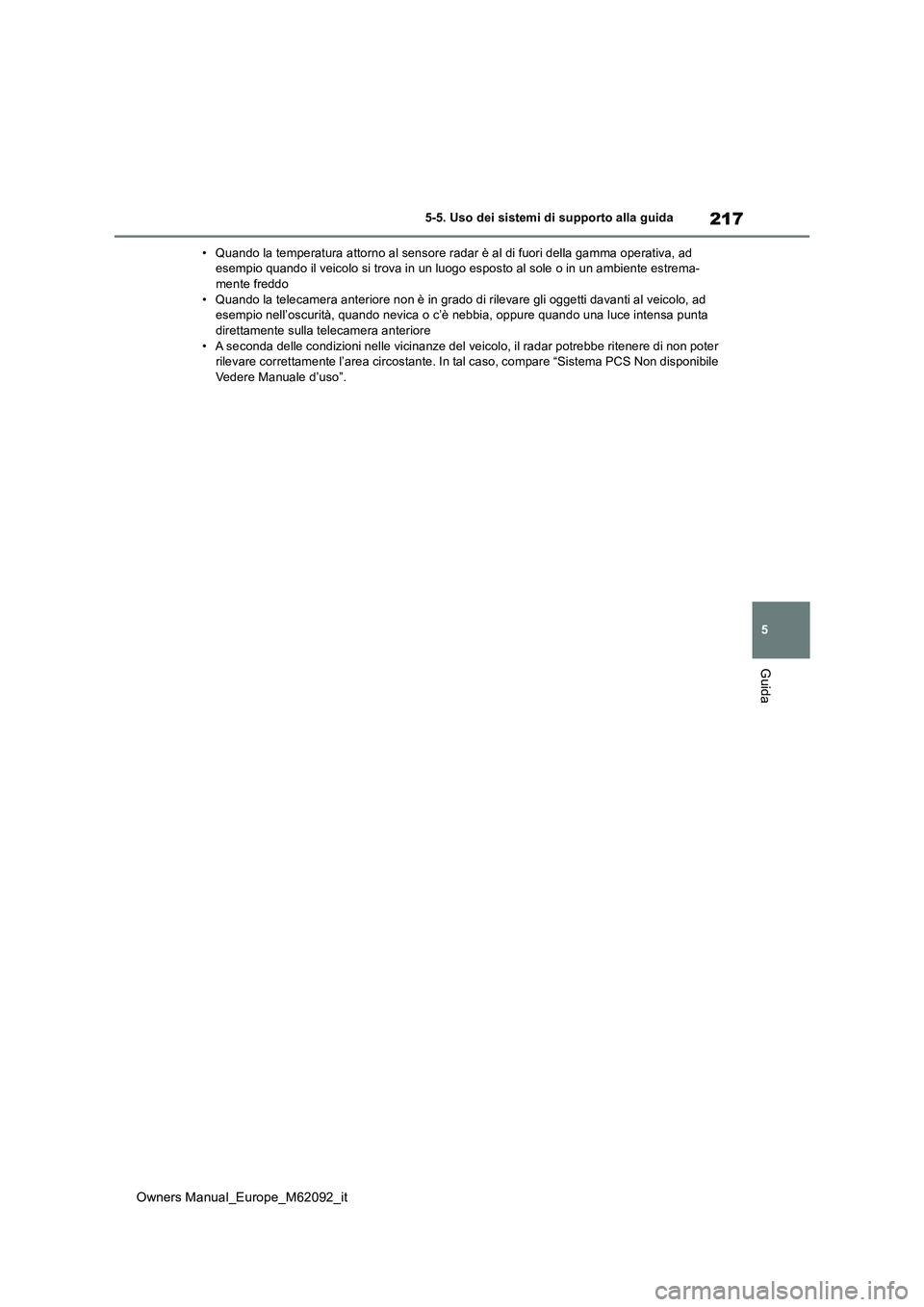

5-5. Uso dei sistemi di supporto alla guida
Guida
• Quando la temperatura attorno al sensore radar è al di fuori della gamma operativa, ad esempio quando il veicolo si trova in un luogo esposto al sole o in un ambiente estrema- mente freddo
• Quando la telecamera anteriore non è in grado di rilevare gli oggetti davanti al veicolo, ad esempio nell’oscurità, quando nevica o c’è nebbia, oppure quand o una luce intensa punta direttamente sulla telecamera anteriore
• A seconda delle condizioni nelle vicinanze del veicolo, il rad ar potrebbe ritenere di non poter rilevare correttamente l’area circostante. In tal caso, compare “Sistema PCS Non disponibile Vedere Manuale d’uso”.

218
Owners Manual_Europe_M62092_it

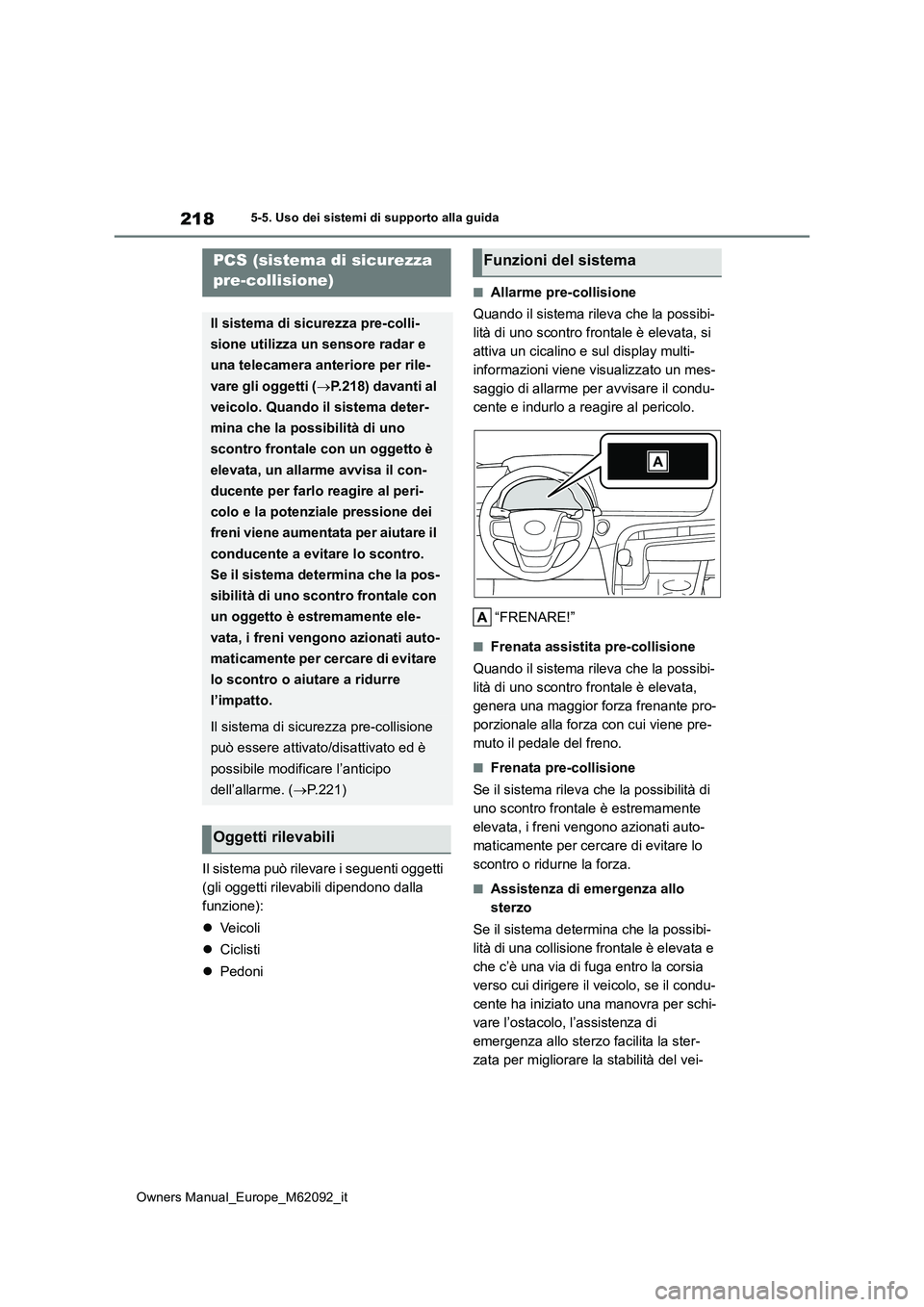

5-5. Uso dei sistemi di supporto alla guida
Il sistema può rilevare i seguenti oggetti
(gli oggetti rilevabili dipendono dalla
funzione):
 Ve i c o l i
 Ciclisti
 Pedoni
■Allarme pre-collisione
Quando il sistema rileva che la possibi-
lità di uno scontro frontale è elevata, si
attiva un cicalino e sul display multi-
informazioni viene visualizzato un mes-
saggio di allarme per avvisare il condu-
cente e indurlo a reagire al pericolo.
“FRENARE!”
■Frenata assistita pre-collisione
Quando il sistema rileva che la possibi-
lità di uno scontro frontale è elevata,
genera una maggior forza frenante pro-
porzionale alla forza con cui viene pre-
muto il pedale del freno.
■Frenata pre-collisione
Se il sistema rileva che la possibilità di
uno scontro frontale è estremamente
elevata, i freni vengono azionati auto-
maticamente per cercare di evitare lo
scontro o ridurne la forza.
■Assistenza di emergenza allo
sterzo
Se il sistema determina che la possibi-
lità di una collisione frontale è elevata e
che c’è una via di fuga entro la corsia
verso cui dirigere il veicolo, se il condu-
cente ha iniziato una manovra per schi-
vare l’ostacolo, l’assistenza di
emergenza allo sterzo facilita la ster-
zata per migliorare la stabilità del vei-
PCS (sistema di sicurezza
pre-collisione)
Il sistema di sicurezza pre-colli-
sione utilizza un sensore radar e
una telecamera anteriore per rile-
vare gli oggetti ( P.218) davanti al
veicolo. Quando il sistema deter-
mina che la possibilità di uno
scontro frontale con un oggetto è
elevata, un allarme avvisa il con-
ducente per farlo reagire al peri-
colo e la potenziale pressione dei
freni viene aumentata per aiutare il
conducente a evitare lo scontro.
Se il sistema determina che la pos-
sibilità di uno scontro frontale con
un oggetto è estremamente ele-
vata, i freni vengono azionati auto-
maticamente per cercare di evitare
lo scontro o aiutare a ridurre
l’impatto.
Il sistema di sicurezza pre-collisione
può essere attivato/disattivato ed è
possibile modificare l’anticipo
dell’allarme. ( P.221)
Oggetti rilevabili
Funzioni del sistema
