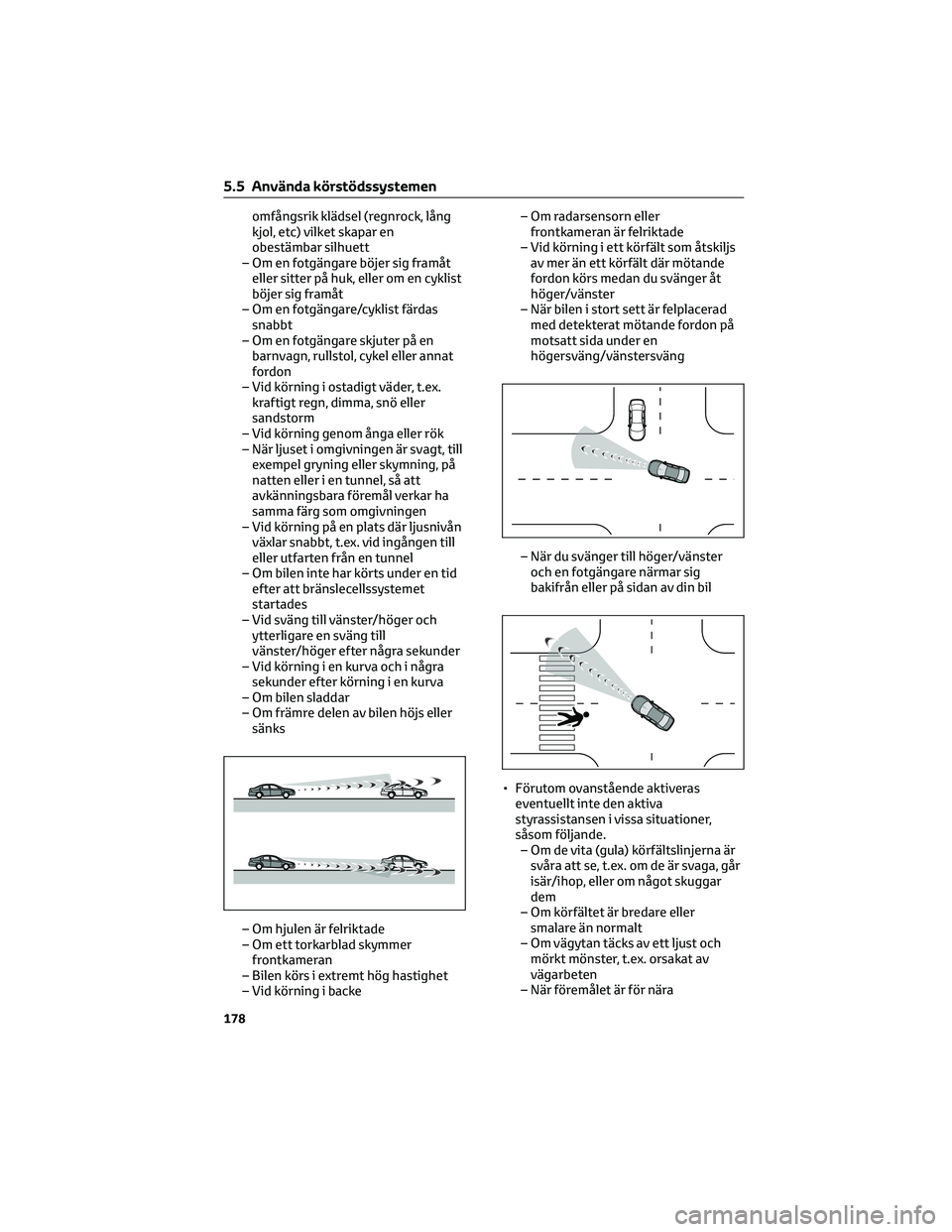

omfångsrik klädsel (regnrock, lång
kjol, etc) vilket skapar en
obestämbar silhuett
– Om en fotgängare böjer sig framåt
eller sitter på huk, eller om en cyklist
böjer sig framåt
– Om en fotgängare/cyklist färdas
snabbt
– Om en fotgängare skjuter på en
barnvagn, rullstol, cykel eller annat
fordon
– Vid körning i ostadigt väder, t.ex.
kraftigt regn, dimma, snö eller
sandstorm
– Vid körning genom ånga eller rök
– När ljuset i omgivningen är svagt, till
exempel gryning eller skymning, på
natten eller i en tunnel, så att
avkänningsbara föremål verkar ha
samma färg som omgivningen
– Vid körning på en plats där ljusnivån
växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
– Om bilen inte har körts under en tid
efter att bränslecellssystemet
startades
– Vid sväng till vänster/höger och
ytterligare en sväng till
vänster/höger efter några sekunder
– Vid körning i en kurva och i några
sekunder efter körning i en kurva
– Om bilen sladdar
– Om främre delen av bilen höjs eller
sänks
– Om hjulen är felriktade
– Om ett torkarblad skymmer
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe– Om radarsensorn eller
frontkameran är felriktade
– Vid körning i ett körfält som åtskiljs
av mer än ett körfält där mötande
fordon körs medan du svänger åt
höger/vänster
– När bilen i stort sett är felplacerad
med detekterat mötande fordon på
motsatt sida under en
högersväng/vänstersväng
– När du svänger till höger/vänster
och en fotgängare närmar sig
bakifrån eller på sidan av din bil
• Förutom ovanstående aktiveras
eventuellt inte den aktiva
styrassistansen i vissa situationer,
såsom följande.
– Om de vita (gula) körfältslinjerna är
svåra att se, t.ex. om de är svaga, går
isär/ihop, eller om något skuggar
dem
– Om körfältet är bredare eller
smalare än normalt
– Om vägytan täcks av ett ljust och
mörkt mönster, t.ex. orsakat av
vägarbeten
– När föremålet är för nära
5.5 Använda körstödssystemen
178

• När systemet bedömer att föraren kör
utan att hålla i ratten medan
körfältsassistansen är aktiv.
Om föraren fortsätter att inte ha
händerna på ratten hörs
summertonen, föraren varnas och
funktionen stängs tillfälligt av.
Varningen visas på samma sätt när
föraren fortsätter att vrida ratten med
mycket små rörelser.
Summertonen hörs även om
varningstypen är inställd på
.
• När systemet bedömer att bilen kan
komma att avvika från körfältet vid
körning i en kurva medan
körfältsassistansen är aktiverad.
Beroende på bilens skick och rådande
vägförhållanden aktiveras eventuellt
inte varningen. Dessutom, om
systemet bedömer att bilen körs i en
kurva kan varningarna ske tidigare än
vid körning på en rak väg.
• När systemet bedömer att föraren kör
utan att hålla i ratten medan
rattassistansen i
styrassistansfunktionen är aktiv.
Om föraren fortsätter att köra utan att
hålla i ratten och rattassistansen är
aktiv hörs summertonen och föraren
varnas. För varje gång summertonen
hörs blir den längre.
Summertonen hörs även om
varningstypen är inställd på
.
Trötthetsvarnare, funktion
Om systemet bedömer att föraren har
tagit händerna från ratten medan
trötthetsvarnaren är aktiverad hörs en
summerton och ett
varningsmeddelande visas som
uppmanar föraren att ta en rast
samtidigt som symbolen på bilden visas
på informationsdisplayen.Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
LTA-indikatorn tänds med orange sken
ska du följa lämplig metod för
felsökning. Dessutom, om ett annat
varningsmeddelande visas ska du följa
anvisningarna i på skärmen.
• ”LTA Malfunction Visit Your Dealer”
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• ”LTA Unavailable”
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
• ”LTA Unavailable at Current Speed”
Funktionen kan inte användas
eftersom körhastigheten överskrider
driftsområdet för LTA. Kör
långsammare.
Specialinställning
Inställningar av funktioner kan ändras.
(Anpassningsbara funktioner:
→Sid. 388)
5.5 Använda körstödssystemen
187
5
Körning

växlande hastighet även om gaspedalen
inte är nedtrampad. I farthållningsläge
körs bilen med konstant hastighet.
Använd den aktiva farthållaren med radar
från 0 km/tim på motorvägar.
• Läge för avståndshållning
(→Sid. 194)
• Läge för farthållning (→Sid. 198)
Systemkomponenter
Mätardisplay
AInformationsdisplay
BInställd hastighet
CKontrollampor
Reglage
AAvståndshållning bil-till-bil, reglage
B"+RES", reglage
CFarthållare, huvudspak
DAvstängningsreglage
E”-SET”, reglage
VARNING!
Innan du använder den aktiva
farthållaren med radar från 0 km/tim
• Säkerhet under körning är helt och
hållet förarens ansvar. Förlita dig inte
enbart på systemet, kör säkert
genom att alltid vara uppmärksam på
omgivningen.
• Den aktiva farthållaren från 0 km/tim
bidrar med körassistans för att
minska förarens arbete. Det finns
dock begränsningar i assistansen
som kan ges. Läs noga följande
villkor. Förlita dig inte för mycket på
systemet och kör alltid försiktigt.
– Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt:
→Sid. 201
– Förhållanden när
avståndshållningen bil-till-bil
eventuellt inte fungerar på korrekt
sätt.→Sid. 201
• Ställ in lämplig hastighet beroende
på hastighetsgränsen, trafikflödet,
vägens skick, väderförhållanden, etc.
Föraren ansvarar för att kontrollera
den inställda hastigheten.
• Även om systemet fungerar normalt
skiljer sig eventuellt förhållandet för
det framförvarande fordonet som
systemet känner av från förhållandet
som föraren observerar. Därför
måste föraren alltid vara
uppmärksam och bedöma faran i
varje situation och köra säkert. Att
enbart förlita sig på systemet eller
att förutsätta att systemet ansvarar
för säkerheten under körning kan
leda till en olycka som kan resultera i
svåra eller livshotande skador.
• Stäng av den aktiva farthållaren med
radar från 0 km/tim med
farthållarknappen när den inte
används.
Varningar beträffande bilens
hjälpsystem
Observera följande
säkerhetsanvisningar eftersom det
finns begränsningar i assistansen som
5.5 Använda körstödssystemen
192

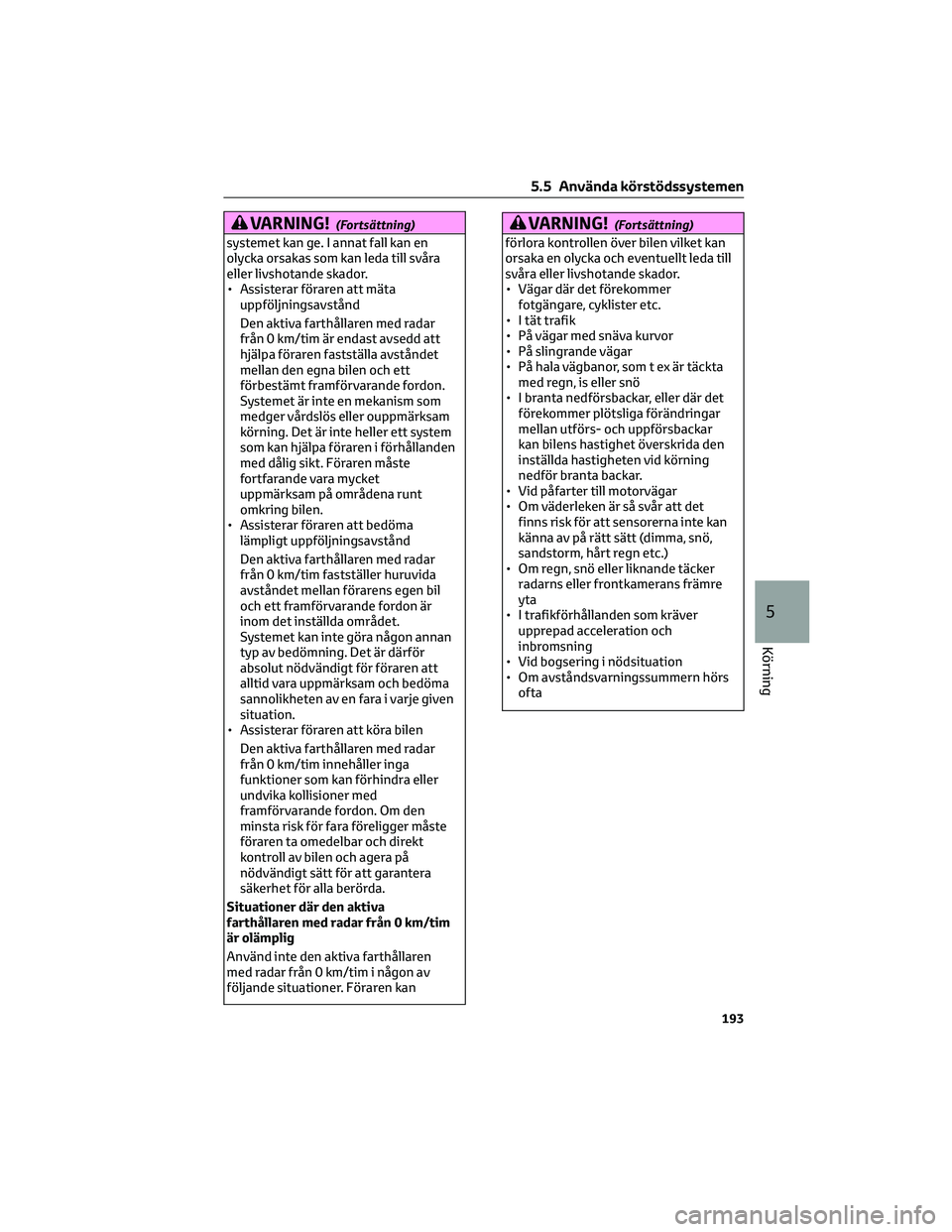

VARNING!(Fortsättning)
systemet kan ge. I annat fall kan en
olycka orsakas som kan leda till svåra
eller livshotande skador.
• Assisterar föraren att mäta
uppföljningsavstånd
Den aktiva farthållaren med radar
från 0 km/tim är endast avsedd att
hjälpa föraren fastställa avståndet
mellan den egna bilen och ett
förbestämt framförvarande fordon.
Systemet är inte en mekanism som
medger vårdslös eller ouppmärksam
körning. Det är inte heller ett system
som kan hjälpa föraren i förhållanden
med dålig sikt. Föraren måste
fortfarande vara mycket
uppmärksam på områdena runt
omkring bilen.
• Assisterar föraren att bedöma
lämpligt uppföljningsavstånd
Den aktiva farthållaren med radar
från 0 km/tim fastställer huruvida
avståndet mellan förarens egen bil
och ett framförvarande fordon är
inom det inställda området.
Systemet kan inte göra någon annan
typ av bedömning. Det är därför
absolut nödvändigt för föraren att
alltid vara uppmärksam och bedöma
sannolikheten av en fara i varje given
situation.
• Assisterar föraren att köra bilen
Den aktiva farthållaren med radar
från 0 km/tim innehåller inga
funktioner som kan förhindra eller
undvika kollisioner med
framförvarande fordon. Om den
minsta risk för fara föreligger måste
föraren ta omedelbar och direkt
kontroll av bilen och agera på
nödvändigt sätt för att garantera
säkerhet för alla berörda.
Situationer där den aktiva
farthållaren med radar från 0 km/tim
är olämplig
Använd inte den aktiva farthållaren
med radar från 0 km/tim i någon av
följande situationer. Föraren kan
VARNING!(Fortsättning)
förlora kontrollen över bilen vilket kan
orsaka en olycka och eventuellt leda till
svåra eller livshotande skador.
• Vägar där det förekommer
fotgängare, cyklister etc.
• I tät trafik
• På vägar med snäva kurvor
• På slingrande vägar
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
• I branta nedförsbackar, eller där det
förekommer plötsliga förändringar
mellan utförs- och uppförsbackar
kan bilens hastighet överskrida den
inställda hastigheten vid körning
nedför branta backar.
• Vid påfarter till motorvägar
• Om väderleken är så svår att det
finns risk för att sensorerna inte kan
känna av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
• Om regn, snö eller liknande täcker
radarns eller frontkamerans främre
yta
• I trafikförhållanden som kräver
upprepad acceleration och
inbromsning
• Vid bogsering i nödsituation
• Om avståndsvarningssummern hörs
ofta
5.5 Använda körstödssystemen
193
5
Körning

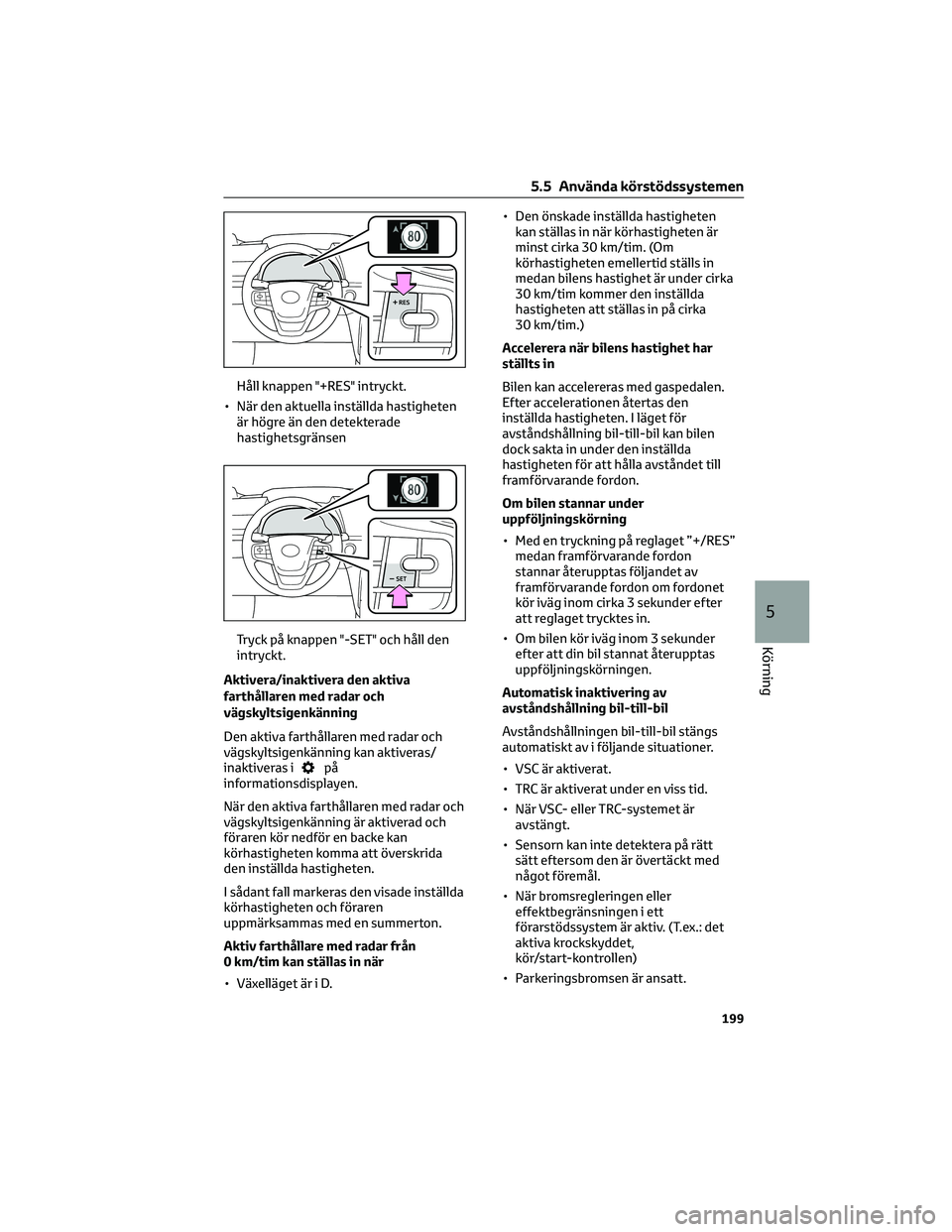

Håll knappen "+RES" intryckt.
• När den aktuella inställda hastigheten
är högre än den detekterade
hastighetsgränsen
Tryck på knappen "-SET" och håll den
intryckt.
Aktivera/inaktivera den aktiva
farthållaren med radar och
vägskyltsigenkänning
Den aktiva farthållaren med radar och
vägskyltsigenkänning kan aktiveras/
inaktiveras i
på
informationsdisplayen.
När den aktiva farthållaren med radar och
vägskyltsigenkänning är aktiverad och
föraren kör nedför en backe kan
körhastigheten komma att överskrida
den inställda hastigheten.
I sådant fall markeras den visade inställda
körhastigheten och föraren
uppmärksammas med en summerton.
Aktiv farthållare med radar från
0 km/tim kan ställas in när
• Växelläget är i D.• Den önskade inställda hastigheten
kan ställas in när körhastigheten är
minst cirka 30 km/tim. (Om
körhastigheten emellertid ställs in
medan bilens hastighet är under cirka
30 km/tim kommer den inställda
hastigheten att ställas in på cirka
30 km/tim.)
Accelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den
inställda hastigheten. I läget för
avståndshållning bil-till-bil kan bilen
dock sakta in under den inställda
hastigheten för att hålla avståndet till
framförvarande fordon.
Om bilen stannar under
uppföljningskörning
• Med en tryckning på reglaget ”+/RES”
medan framförvarande fordon
stannar återupptas följandet av
framförvarande fordon om fordonet
kör iväg inom cirka 3 sekunder efter
att reglaget trycktes in.
• Om bilen kör iväg inom 3 sekunder
efter att din bil stannat återupptas
uppföljningskörningen.
Automatisk inaktivering av
avståndshållning bil-till-bil
Avståndshållningen bil-till-bil stängs
automatiskt av i följande situationer.
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
• Sensorn kan inte detektera på rätt
sätt eftersom den är övertäckt med
något föremål.
• När bromsregleringen eller
effektbegränsningen i ett
förarstödssystem är aktiv. (T.ex.: det
aktiva krockskyddet,
kör/start-kontrollen)
• Parkeringsbromsen är ansatt.
5.5 Använda körstödssystemen
199
5
Körning

föraren om behovet av försiktighet
under körning. Läs meddelandet och följ
anvisningarna om ett
varningsmeddelande visas på
informationsdisplayen.(→Sid. 168,Sid. 354)
Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt
Om följande skulle inträffa, beroende på
rådande förhållanden, trampa på
bromspedalen om bilen inte saktar ner
tillräckligt, eller trampa på gaspedalen
om du behöver accelerera. Eftersom
sensorn inte alltid kan känna av dessa
fordonstyper aktiveras eventuellt inte
avståndsvarningen (→Sid. 197).
• Fordon som plötsligt kör in framför
dig
• Fordon som kör sakta
• Fordon som inte kör i samma körfält
• Fordon som är mindre baktill (t.ex.
släp utan last)
• Motorcyklar som färdas i samma
körfält
• Om vatten eller snö kastas upp av
omgivande bilar hindras sensorns
avkänningsfunktion
• Om din bil pekar uppåt (kan orsakas av
tung last i bagagerummet etc.)• Framförvarande fordon har extremt
hög markfrigång
Situationer när avståndskontrollen
bil-till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förhållanden används
bromspedalen (eller gaspedalen,
beroende på situationen) efter behov.
Systemet fungerar eventuellt inte
korrekt eftersom sensorn inte alltid kan
känna av framförvarande fordon på rätt
sätt.
• Om vägen svänger eller om det är en
smal väg
5.5 Använda körstödssystemen
201
5
Körning

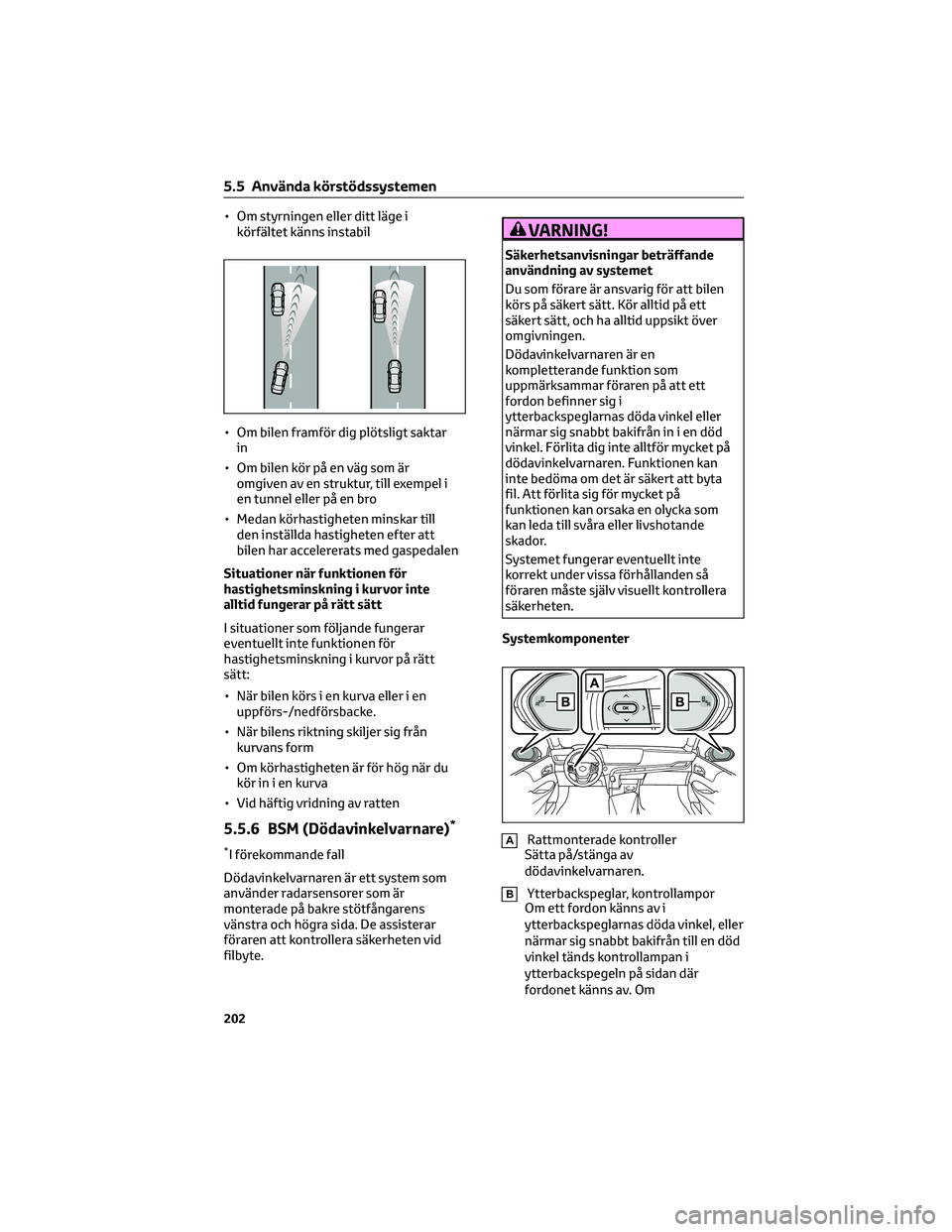

• Om styrningen eller ditt läge i
körfältet känns instabil
• Om bilen framför dig plötsligt saktar
in
• Om bilen kör på en väg som är
omgiven av en struktur, till exempel i
en tunnel eller på en bro
• Medan körhastigheten minskar till
den inställda hastigheten efter att
bilen har accelererats med gaspedalen
Situationer när funktionen för
hastighetsminskning i kurvor inte
alltid fungerar på rätt sätt
I situationer som följande fungerar
eventuellt inte funktionen för
hastighetsminskning i kurvor på rätt
sätt:
• När bilen körs i en kurva eller i en
uppförs-/nedförsbacke.
• När bilens riktning skiljer sig från
kurvans form
• Om körhastigheten är för hög när du
kör in i en kurva
• Vid häftig vridning av ratten
5.5.6 BSM (Dödavinkelvarnare)*
*I förekommande fall
Dödavinkelvarnaren är ett system som
använder radarsensorer som är
monterade på bakre stötfångarens
vänstra och högra sida. De assisterar
föraren att kontrollera säkerheten vid
filbyte.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Du som förare är ansvarig för att bilen
körs på säkert sätt. Kör alltid på ett
säkert sätt, och ha alltid uppsikt över
omgivningen.
Dödavinkelvarnaren är en
kompletterande funktion som
uppmärksammar föraren på att ett
fordon befinner sig i
ytterbackspeglarnas döda vinkel eller
närmar sig snabbt bakifrån in i en död
vinkel. Förlita dig inte alltför mycket på
dödavinkelvarnaren. Funktionen kan
inte bedöma om det är säkert att byta
fil. Att förlita sig för mycket på
funktionen kan orsaka en olycka som
kan leda till svåra eller livshotande
skador.
Systemet fungerar eventuellt inte
korrekt under vissa förhållanden så
föraren måste själv visuellt kontrollera
säkerheten.
Systemkomponenter
ARattmonterade kontroller
Sätta på/stänga av
dödavinkelvarnaren.
BYtterbackspeglar, kontrollampor
Om ett fordon känns av i
ytterbackspeglarnas döda vinkel, eller
närmar sig snabbt bakifrån till en död
vinkel tänds kontrollampan i
ytterbackspegeln på sidan där
fordonet känns av. Om
5.5 Använda körstödssystemen
202

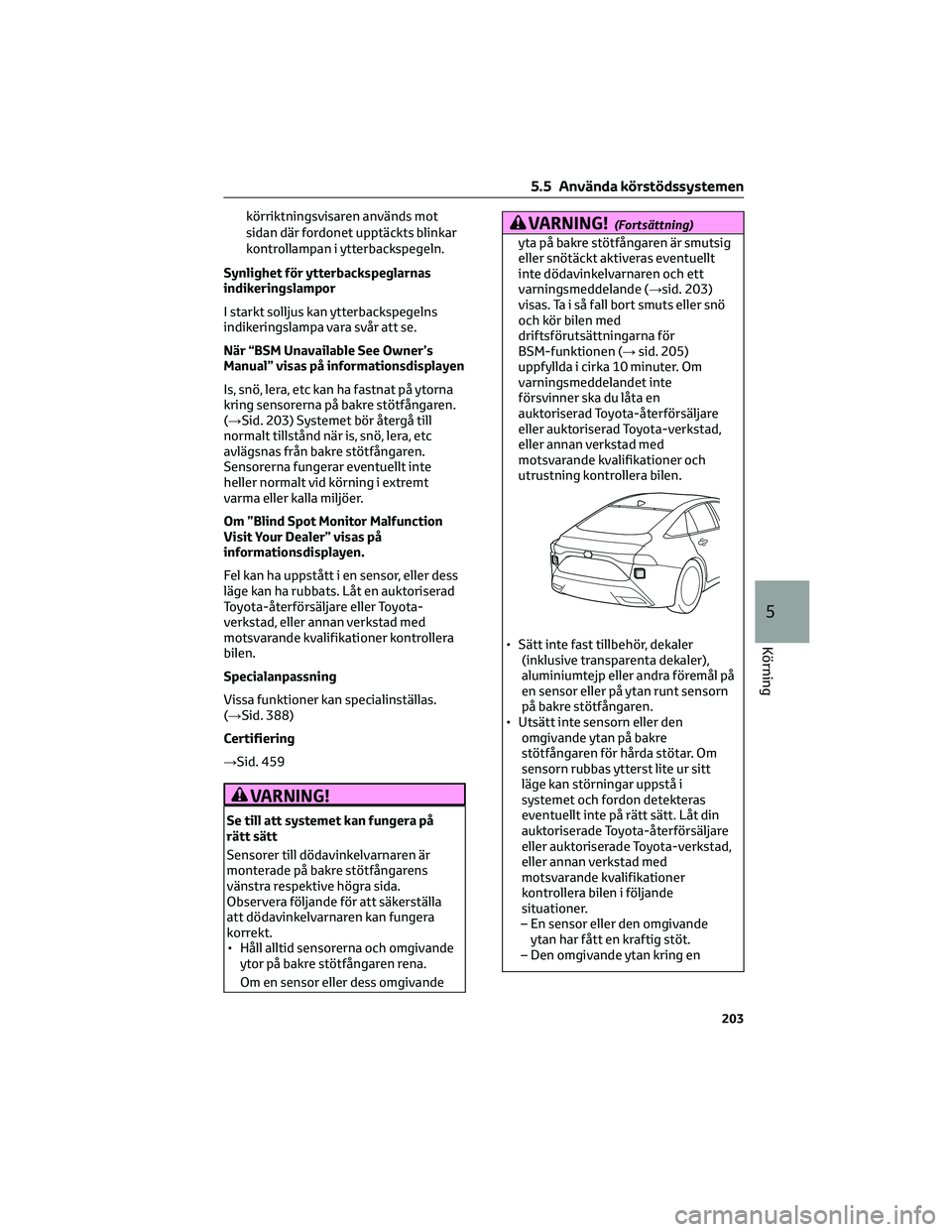

körriktningsvisaren används mot
sidan där fordonet upptäckts blinkar
kontrollampan i ytterbackspegeln.
Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspegelns
indikeringslampa vara svår att se.
När “BSM Unavailable See Owner’s
Manual” visas på informationsdisplayen
Is, snö, lera, etc kan ha fastnat på ytorna
kring sensorerna på bakre stötfångaren.
(→Sid. 203) Systemet bör återgå till
normalt tillstånd när is, snö, lera, etc
avlägsnas från bakre stötfångaren.
Sensorerna fungerar eventuellt inte
heller normalt vid körning i extremt
varma eller kalla miljöer.
Om ”Blind Spot Monitor Malfunction
Visit Your Dealer” visas på
informationsdisplayen.
Fel kan ha uppstått i en sensor, eller dess
läge kan ha rubbats. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
Specialanpassning
Vissa funktioner kan specialinställas.
(→Sid. 388)
Certifiering
→Sid. 459
VARNING!
Se till att systemet kan fungera på
rätt sätt
Sensorer till dödavinkelvarnaren är
monterade på bakre stötfångarens
vänstra respektive högra sida.
Observera följande för att säkerställa
att dödavinkelvarnaren kan fungera
korrekt.
• Håll alltid sensorerna och omgivande
ytor på bakre stötfångaren rena.
Om en sensor eller dess omgivande
VARNING!(Fortsättning)
yta på bakre stötfångaren är smutsig
eller snötäckt aktiveras eventuellt
inte dödavinkelvarnaren och ett
varningsmeddelande (→sid. 203)
visas. Ta i så fall bort smuts eller snö
och kör bilen med
driftsförutsättningarna för
BSM-funktionen (→sid. 205)
uppfyllda i cirka 10 minuter. Om
varningsmeddelandet inte
försvinner ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta dekaler),
aluminiumtejp eller andra föremål på
en sensor eller på ytan runt sensorn
på bakre stötfångaren.
• Utsätt inte sensorn eller den
omgivande ytan på bakre
stötfångaren för hårda stötar. Om
sensorn rubbas ytterst lite ur sitt
läge kan störningar uppstå i
systemet och fordon detekteras
eventuellt inte på rätt sätt. Låt din
auktoriserade Toyota-återförsäljare
eller auktoriserade Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen i följande
situationer.
– En sensor eller den omgivande
ytan har fått en kraftig stöt.
– Den omgivande ytan kring en
5.5 Använda körstödssystemen
203
5
Körning

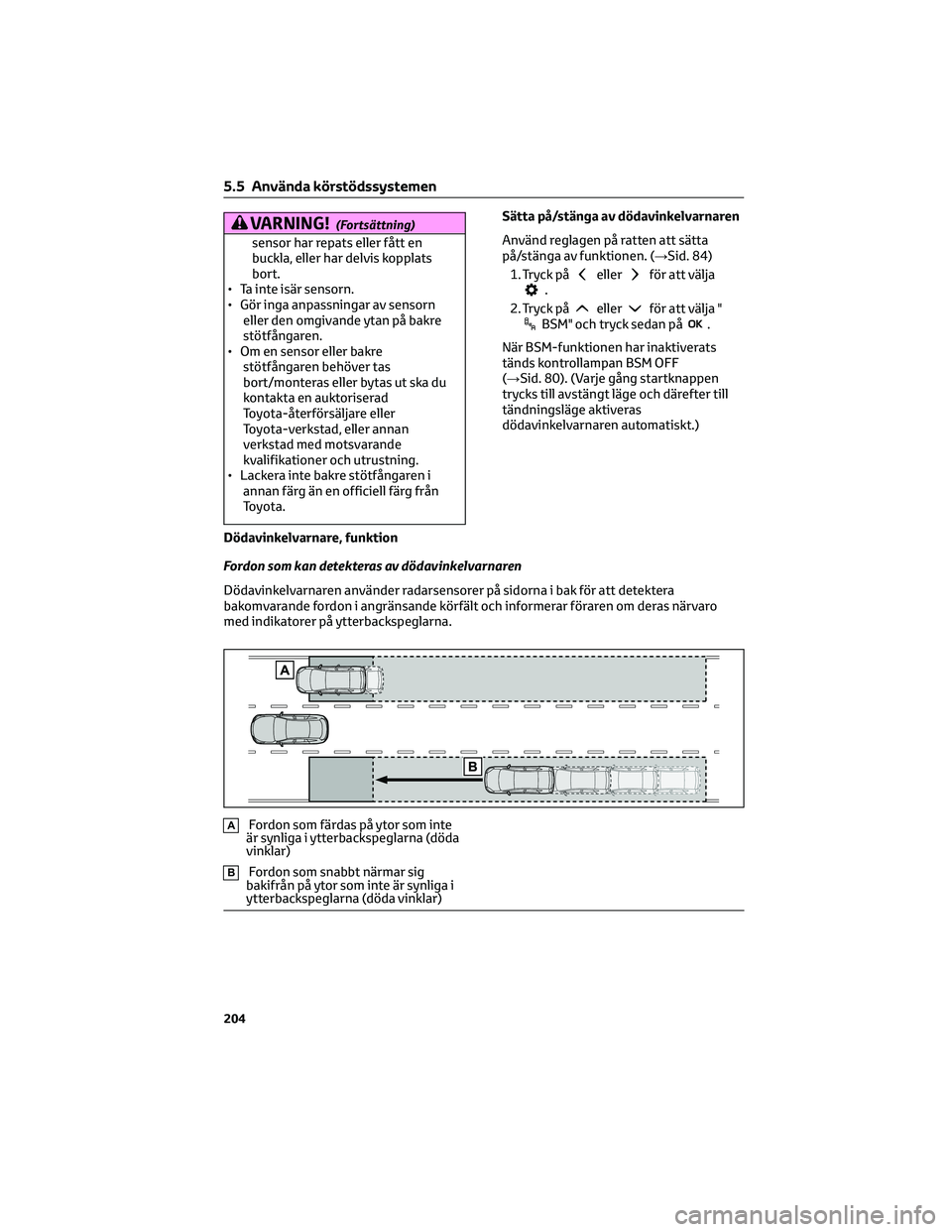

VARNING!(Fortsättning)
sensor har repats eller fått en
buckla, eller har delvis kopplats
bort.
• Ta inte isär sensorn.
• Gör inga anpassningar av sensorn
eller den omgivande ytan på bakre
stötfångaren.
• Om en sensor eller bakre
stötfångaren behöver tas
bort/monteras eller bytas ut ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Lackera inte bakre stötfångaren i
annan färg än en officiell färg från
Toyota.Sätta på/stänga av dödavinkelvarnaren
Använd reglagen på ratten att sätta
på/stänga av funktionen. (→Sid. 84)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att välja "BSM" och tryck sedan på.
När BSM-funktionen har inaktiverats
tänds kontrollampan BSM OFF
(→Sid. 80). (Varje gång startknappen
trycks till avstängt läge och därefter till
tändningsläge aktiveras
dödavinkelvarnaren automatiskt.)
Dödavinkelvarnare, funktion
Fordon som kan detekteras av dödavinkelvarnaren
Dödavinkelvarnaren använder radarsensorer på sidorna i bak för att detektera
bakomvarande fordon i angränsande körfält och informerar föraren om deras närvaro
med indikatorer på ytterbackspeglarna.
AFordon som färdas på ytor som inte
är synliga i ytterbackspeglarna (döda
vinklar)
BFordon som snabbt närmar sig
bakifrån på ytor som inte är synliga i
ytterbackspeglarna (döda vinklar)
5.5 Använda körstödssystemen
204

*Beroende på förutsättningarna
detekteras eventuellt ett fordon
och/eller föremål.
Förutsättningar när systemet
eventuellt inte fungerar korrekt
• Dödavinkelvarnaren detekterar
eventuellt inte fordon korrekt i
följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om sensorn eller den omgivande
ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
– Vid körning på väg med
stillastående vatten i dåligt väder,
t.ex. skyfall, snö eller dimma
– Om flera fordon närmar sig med
endast ett kort utrymme mellan
dem
– Om avståndet mellan dig och
framförvarande fordon är kort
– Om det är väsentlig
hastighetsskillnad mellan din bil och
fordonet som kommer in i
avkänningsområdet
– Om hastighetsskillnaden mellan din
bil och ett annat fordon förändras
– Om ett fordon som kommer in i
avkänningsområdet färdas med
ungefär samma hastighet som din
bil
– Om din bil startar från stillastående
och ett fordon är kvar i
avkänningsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om körfälten är breda, eller vid
körning på utsidan av ett körfält och
fordonet i angränsande körfält är
långt ifrån din bil
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
– Om det är stor höjdskillnad mellan
din bil och fordonet som kommer in i
detekteringsområdet– Omedelbart efter att
dödavinkelvarnaren har aktiverats
• Tillfällen när BSM i onödan detekterar
ett fordon och/eller föremål kan öka i
följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Om körfälten är smala, eller vid
körning ytterst i ett körfält och ett
fordon som färdas i ett annat körfält
än det angränsande körfältet
kommer in i detekteringsområdet
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om hjulen sladdar eller spinner
– Om avståndet mellan dig och
framförvarande fordon är kort
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
5.5.7 Toyota parkeringssensor*
*I förekommande fall
Avståndet från din bil till föremål, t.ex. en
vägg, vid fickparkering eller vid
manövrering in i ett garage mäts av
sensorerna och kommuniceras via
multimediadisplayen och en summerton.
Kontrollera alltid omgivningen när du
använder detta system.
5.5 Använda körstödssystemen
206
