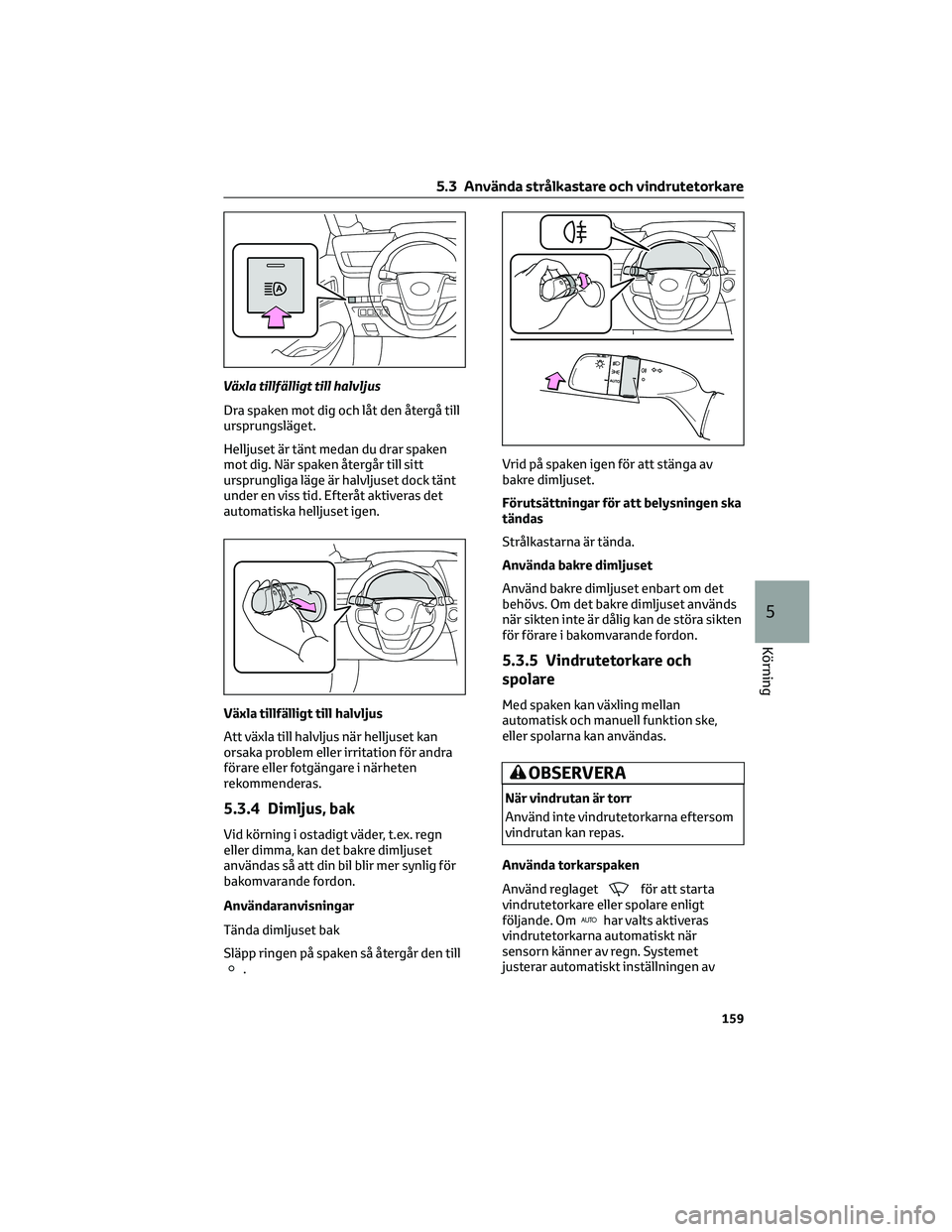

Växla tillfälligt till halvljus
Dra spaken mot dig och låt den återgå till
ursprungsläget.
Helljuset är tänt medan du drar spaken
mot dig. När spaken återgår till sitt
ursprungliga läge är halvljuset dock tänt
under en viss tid. Efteråt aktiveras det
automatiska helljuset igen.
Växla tillfälligt till halvljus
Att växla till halvljus när helljuset kan
orsaka problem eller irritation för andra
förare eller fotgängare i närheten
rekommenderas.
5.3.4 Dimljus, bak
Vid körning i ostadigt väder, t.ex. regn
eller dimma, kan det bakre dimljuset
användas så att din bil blir mer synlig för
bakomvarande fordon.
Användaranvisningar
Tända dimljuset bak
Släpp ringen på spaken så återgår den till
.Vrid på spaken igen för att stänga av
bakre dimljuset.
Förutsättningar för att belysningen ska
tändas
Strålkastarna är tända.
Använda bakre dimljuset
Använd bakre dimljuset enbart om det
behövs. Om det bakre dimljuset används
när sikten inte är dålig kan de störa sikten
för förare i bakomvarande fordon.
5.3.5 Vindrutetorkare och
spolare
Med spaken kan växling mellan
automatisk och manuell funktion ske,
eller spolarna kan användas.
OBSERVERA
När vindrutan är torr
Använd inte vindrutetorkarna eftersom
vindrutan kan repas.
Använda torkarspaken
Använd reglaget
för att starta
vindrutetorkare eller spolare enligt
följande. Om
har valts aktiveras
vindrutetorkarna automatiskt när
sensorn känner av regn. Systemet
justerar automatiskt inställningen av
5.3 Använda strålkastare och vindrutetorkare
159
5
Körning

torkarslagen efter regnmängden på rutan
samt bilens hastighet.
1.
Av
2.
Regnavkännande funktion
Torkarna aktiveras automatiskt när
sensorn känner av regn på rutan.
Systemet justerar automatiskt
inställningen av torkarslagen efter
regnmängden på rutan samt bilens
hastighet.
3.
Låg hastighet
4.
Hög hastighet
5.
Enstaka torkarslag
När
väljs kan sensorns känslighet
justeras med en vridning av ringen på
spaken.
6. Höjer känsligheten
7. Sänker känsligheten8.
Spolare/torkare, kombinerad
funktion
Dra i spaken för att sköta torkarna och
spolaren. (När torkarna har gjort flera
slag gör de ett extra slag efter en kort
paus för att torka av de sista
dropparna. Det sista torkarslaget sker
dock inte medan bilen är i rörelse.)
9.
*Spolare till backkameran
Tryck på spaken för att aktivera
spolaren som rengör backkameran
och kameran till den digitala
backspegeln.
*Modeller med digital backspegel
Vindrutetorkare och spolare kan
aktiveras när
Startknappen är i tändningsläge.
Hastighetens inverkan på
vindrutetorkarna
Även om torkarna inte är i AUTO-läge
påverkar körhastigheten tiden tills
torkarslaget för att torka de sista
dropparna görs.
När låg fart på vindrutetorkarna har valts,
kan torkarna bara växla från låg hastighet
till intervalltorkning när bilen står still.
(Om sensorns känslighet ändras till
högsta nivån går det däremot inte att
ändra läget.)
Regnsensor
• Regnsensorn bedömer regnmängden.
En optisk sensor används. Den
fungerar eventuellt inte alltid på rätt
sätt om solstrålarna träffar vindrutan
5.3 Använda strålkastare och vindrutetorkare
160

vid soluppgång eller solnedgång, eller
om insekter har fastnat på vindrutan.
• Om torkarspaken vrids till läge AUTO
medan startknappen är i
tändningsläge gör torkarna ett slag
för att visa att AUTO-läget är
aktiverat.
• Om regnsensorns temperatur är lägst
85 °C, eller –15 °C eller lägre, fungerar
den automatiska funktionen
eventuellt inte. Använd i så fall ett
annat läge än AUTO.
Om ingen spolarvätska sprutas på
rutan
Kontrollera att munstyckena inte är
igensatta om det finns spolarvätska i
behållaren.
Stoppfunktion för vindrutetorkare
länkad till öppning av framdörr
När
väljs medan vindrutetorkarna är
aktiverade och en framdörr öppnas
medan bilen är stillastående och
växelläget P har valts, avstannar
vindrutetorkarna för att undvika att
någon som befinner sig nära bilen fårvatten på sig från vindrutetorkarna. När
framdörren stängs fortsätter
vindrutetorkningen.
Om bränslecellssystemet stängs av
under körning i en nödsituation
Om vindrutetorkarna är igång när
bränslecellssystemet stängs av kommer
de att gå med hög fart. När bilen står
stilla återgår vindrutetorkarna till
normalt läge när startknappen trycks till
ON, eller stannar när förardörren
öppnas.
VARNING!
Varning vid bruk av vindrutetorkare i
AUTO-läge
Vindrutetorkarna kan gå igång oväntat
om sensorn vidrörs eller om vindrutan
utsätts för vibrationer i AUTO-läge. Var
försiktig så att varken fingrarna eller
något annat fastnar i vindrutetorkarna.
Varning beträffande användning av
spolarvätska
Använd inte spolarvätska när det är
kallt ute förrän vindrutan har värmts
upp. Spolarvätskan kan frysa på
vindrutan och orsaka dålig sikt. Det kan
orsaka en olycka som kan leda till svåra
eller livshotande skador.
OBSERVERA
Om ingen spolarvätska kommer från
munstycket
Spolarpumpen kan ha skadats om du har
tryckt spaken mot dig och hållit den kvar
onödigt länge.
Om munstycket blir igensatt
Kontakta i så fall en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Försök inte att rensa det
med en nål eller liknande föremål.
Munstycket kan skadas.
5.3 Använda strålkastare och vindrutetorkare
161
5
Körning

1. Ändra till växelläge P.
2. Tryck startknappen till avstängt läge.
3. Tryck på öppnaren till tankluckan.
Ljud under tankning
När du tankar bilen med komprimerad
vätgas kan ibland ljud höras från gas som
flödar genom vätgasmunstycket och
ventilerna till vätgastankarna. (→Sid. 65)
Stänga tankluckan
1. Sätt tillbaka locket.
2. Stäng tankluckan.
Funktion för att hindra felaktig
användning
Om tankluckan är öppen kan
bränslecellssystemet inte startas. När
”READY”-indikatorn lyser kan tankluckan
inte öppnas.
Om ”Open Filler Door Detected Stop in
Safe Place Close Hydrogen Filler Door”
visas på informationsdisplayen
Tankluckan är öppen. Stanna bilen på en
säker plats och stäng tankluckan.Om ”Open Filler Door Detected Close
Hydrogen Filler Door Restart Vehicle”
visas på informationsdisplayen
Tankluckan är öppen och
bränslecellssystemet kan inte starta. Sätt
växelspaken i läge P och tryck
startknappen till avstängt läge, därefter:
1. Kontrollera att locket har satts
tillbaka.
2. Stäng tankluckan.
Om varningsmeddelandet slocknar på
informationsdisplayen har ingen
funktionsstörning uppstått. Om det
emellertid fortsätter att visas kan
sensorn vara skadad. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
Det kan startas 1 gång med intervall
av upprepade starter 5 gånger (Med
bromspedalen nedtrampad, tryck på
startknappen 9 gånger med intervall
om 2-sekunder). Kör bilen efter att ha
kontrollerat att tankningsmunstycket
inte är anslutet till bilen.
5.5 Använda
körstödssystemen
5.5.1 Toyota Safety Sense
Toyota Safety Sense består av följande
körstödssystem och bidrar till en säker
och bekväm körupplevelse:
Förarstödsystem
PCS (Aktivt krockskyddssystem)
→Sid. 169
LTA (Filhållningsassistans)
→Sid. 179
AHS (Aktivt helljussystem)
*
→Sid. 153
*I förekommande fall
5.4 Tanka bilen
165
5
Körning

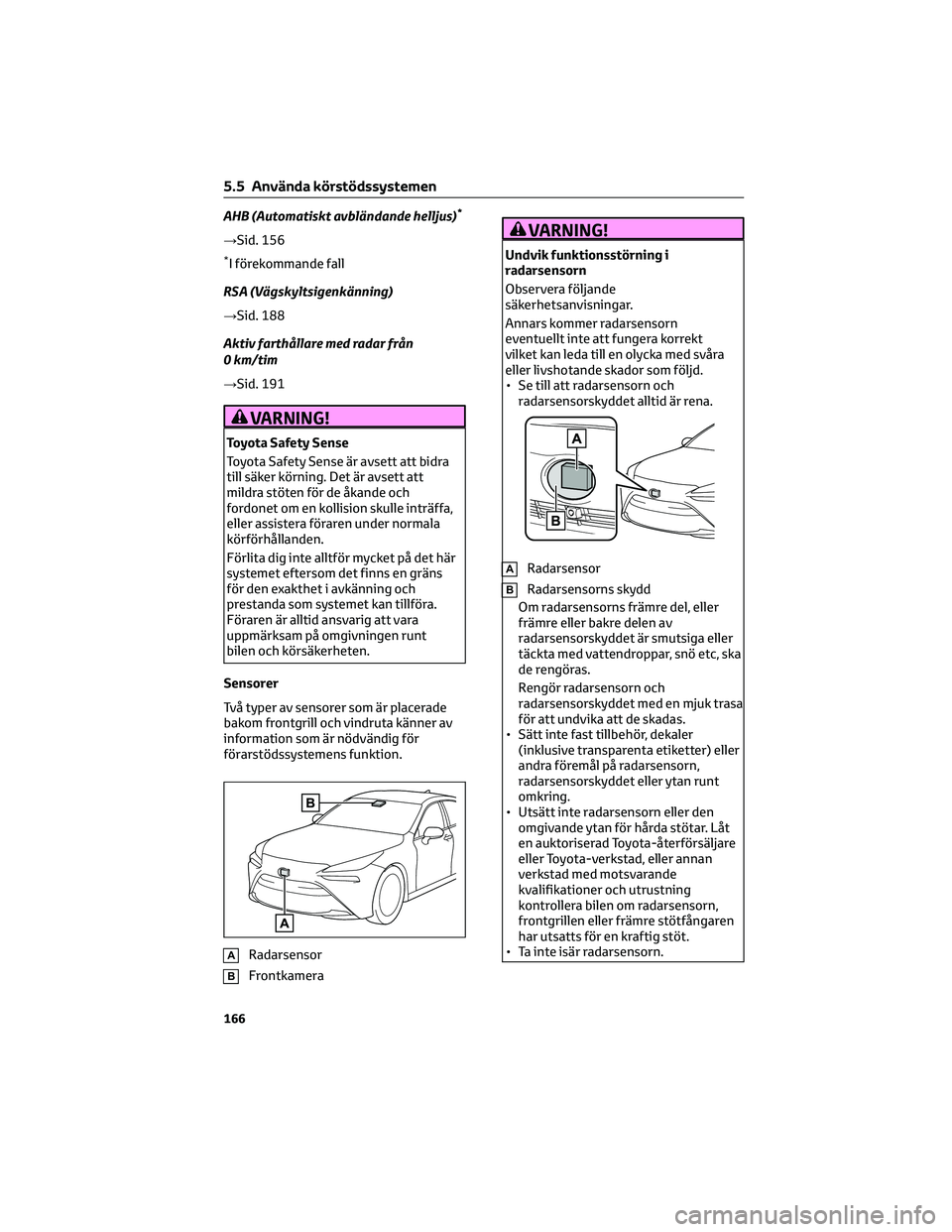

AHB (Automatiskt avbländande helljus)*
→Sid. 156
*I förekommande fall
RSA (Vägskyltsigenkänning)
→Sid. 188
Aktiv farthållare med radar från
0 km/tim
→Sid. 191
VARNING!
Toyota Safety Sense
Toyota Safety Sense är avsett att bidra
till säker körning. Det är avsett att
mildra stöten för de åkande och
fordonet om en kollision skulle inträffa,
eller assistera föraren under normala
körförhållanden.
Förlita dig inte alltför mycket på det här
systemet eftersom det finns en gräns
för den exakthet i avkänning och
prestanda som systemet kan tillföra.
Föraren är alltid ansvarig att vara
uppmärksam på omgivningen runt
bilen och körsäkerheten.
Sensorer
Två typer av sensorer som är placerade
bakom frontgrill och vindruta känner av
information som är nödvändig för
förarstödssystemens funktion.
ARadarsensor
BFrontkamera
VARNING!
Undvik funktionsstörning i
radarsensorn
Observera följande
säkerhetsanvisningar.
Annars kommer radarsensorn
eventuellt inte att fungera korrekt
vilket kan leda till en olycka med svåra
eller livshotande skador som följd.
• Se till att radarsensorn och
radarsensorskyddet alltid är rena.
ARadarsensor
BRadarsensorns skydd
Om radarsensorns främre del, eller
främre eller bakre delen av
radarsensorskyddet är smutsiga eller
täckta med vattendroppar, snö etc, ska
de rengöras.
Rengör radarsensorn och
radarsensorskyddet med en mjuk trasa
för att undvika att de skadas.
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta etiketter) eller
andra föremål på radarsensorn,
radarsensorskyddet eller ytan runt
omkring.
• Utsätt inte radarsensorn eller den
omgivande ytan för hårda stötar. Låt
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen om radarsensorn,
frontgrillen eller främre stötfångaren
har utsatts för en kraftig stöt.
• Ta inte isär radarsensorn.
5.5 Använda körstödssystemen
166

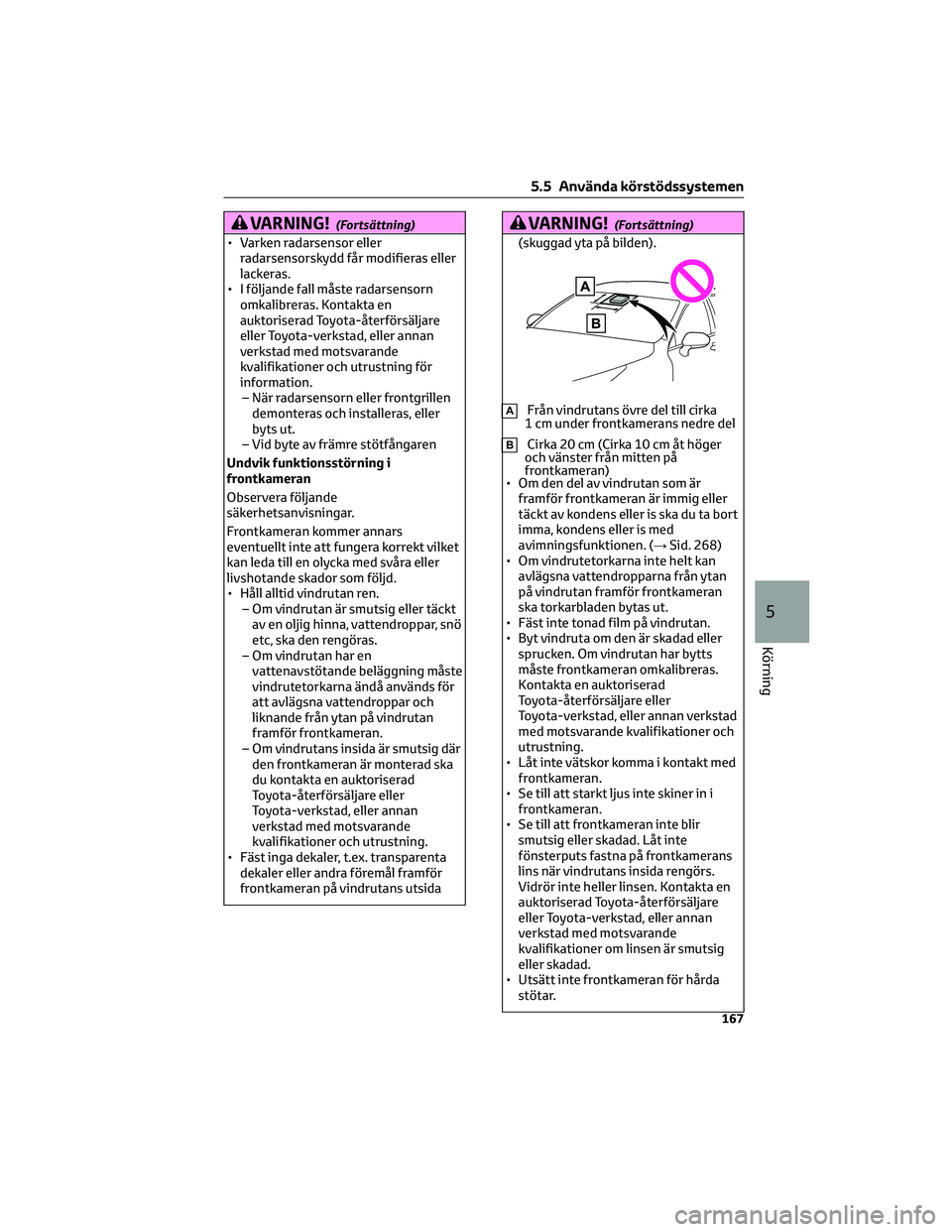

VARNING!(Fortsättning)
• Varken radarsensor eller
radarsensorskydd får modifieras eller
lackeras.
• I följande fall måste radarsensorn
omkalibreras. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information.
– När radarsensorn eller frontgrillen
demonteras och installeras, eller
byts ut.
– Vid byte av främre stötfångaren
Undvik funktionsstörning i
frontkameran
Observera följande
säkerhetsanvisningar.
Frontkameran kommer annars
eventuellt inte att fungera korrekt vilket
kan leda till en olycka med svåra eller
livshotande skador som följd.
• Håll alltid vindrutan ren.
– Om vindrutan är smutsig eller täckt
av en oljig hinna, vattendroppar, snö
etc, ska den rengöras.
– Om vindrutan har en
vattenavstötande beläggning måste
vindrutetorkarna ändå används för
att avlägsna vattendroppar och
liknande från ytan på vindrutan
framför frontkameran.
– Om vindrutans insida är smutsig där
den frontkameran är monterad ska
du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Fäst inga dekaler, t.ex. transparenta
dekaler eller andra föremål framför
frontkameran på vindrutans utsida
VARNING!(Fortsättning)
(skuggad yta på bilden).
AFrån vindrutans övre del till cirka
1 cm under frontkamerans nedre del
BCirka 20 cm (Cirka 10 cm åt höger
och vänster från mitten på
frontkameran)
• Om den del av vindrutan som är
framför frontkameran är immig eller
täckt av kondens eller is ska du ta bort
imma, kondens eller is med
avimningsfunktionen. (→Sid. 268)
• Om vindrutetorkarna inte helt kan
avlägsna vattendropparna från ytan
på vindrutan framför frontkameran
ska torkarbladen bytas ut.
• Fäst inte tonad film på vindrutan.
• Byt vindruta om den är skadad eller
sprucken. Om vindrutan har bytts
måste frontkameran omkalibreras.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
• Låt inte vätskor komma i kontakt med
frontkameran.
• Se till att starkt ljus inte skiner in i
frontkameran.
• Se till att frontkameran inte blir
smutsig eller skadad. Låt inte
fönsterputs fastna på frontkamerans
lins när vindrutans insida rengörs.
Vidrör inte heller linsen. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer om linsen är smutsig
eller skadad.
• Utsätt inte frontkameran för hårda
stötar.
5.5 Använda körstödssystemen
167
5
Körning

VARNING!(Fortsättning)
• Ändra inte frontkamerans installerade
läge eller riktning, och ta inte bort
den.
• Ta inte isär frontkameran.
• Gör inga anpassningar av delar i bilen i
närheten av frontkameran (den
invändiga backspegeln, etc) eller av
innertaket.
• Sätt inte fast några tillbehör på
motorhuven, frontgrillen eller främre
stötfångaren som kan blockera
frontkameran.
VARNING!(Fortsättning)
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning för information.
• Om en surfbräda eller annat långt
föremål placeras på taket, ska du se till
att frontkameran inte blockeras.
• Modifiera inte strålkastarna eller
annan belysning.
Certifiering
→Sid. 451
Om ett varningsmeddelande visas på informationsdisplayen
Ett system är eventuellt inte tillgängligt för tillfället, eller en funktionsstörning kan ha
uppstått i systemet
• Utför åtgärderna som anges i tabellen i följande situationer. När normala
driftsförutsättningar återställs försvinner meddelandet och systemet fungerar igen.
Om meddelandet inte försvinner ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Situation Åtgärd
När området kring kameran är täckt av smuts,
fukt (immig, täckt med kondens, is etc) eller
annat främmande materialAvlägsna smutsen och annat som har fastnat
med vindrutetorkaren och A/C-funktionen
(→Sid. 268).
När temperaturen runt frontkameran över-
skrider driftsområdet, t.ex. om bilen står i so-
len eller i extremt kall miljöOm frontkameran är het, t.ex. efter att bilen
har varit parkerad i solen, ska du använda
luftkonditioneringen för att sänka tempera-
turen runt frontkameran.
Om ett solskydd användes när bilen var par-
kerad kan solskenet reflekteras från solskyd-
dets yta, beroende på typ av solskydd, och
orsaka alltför hög temperatur i frontkameran.
Om frontkameran är kall, t.ex. efter att bilen
har varit parkerad i extremt kall miljö, ska du
använda luftkonditioneringen för att höja
temperaturen kring främre kameran.
Ytan framför frontkameran är skymd när t.ex.
motorhuven är öppen eller en dekal är fäst på
delen av vindrutan som är framför frontka-
meran.Stäng motorhuven, ta bort dekalen etc, för att
avlägsna blockeringen.
När "Pre-Collision System Radar In Self Cali-
bration Unavailable See Owner’s Manual" vi-
sas.Kontrollera om något har fastnat på radar-
sensorn och radarsensorskyddet. Ta i så fall
bort det.
5.5 Använda körstödssystemen
168

• I följande situationer, om situationen
har förändrats (eller om bilen har
körts en stund) och normala
driftsförutsättningar detekteras,
försvinner meddelandet och systemet
fungerar igen. Om meddelandet inte
försvinner ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
– När temperaturen runt
radarsensorn överskrider
driftsområdet, t.ex. om bilen står i
solen eller i extremt kall miljö
– Om frontkameran inte kan
detektera föremål framför bilen,
t.ex. vid körning i mörker, snö eller
dimma, eller om starkt ljus skiner in i
frontkameran
– Beroende på förhållanden i bilens
omgivning kan radarn bedöma att
det närliggande området inte kan
detekteras på rätt sätt. I så fall visas
"Pre-Collision System Unavailable
See Owner’s Manual".
5.5.2 PCS (Aktivt
krockskyddssystem)
Det aktiva krockskyddssystemet
använder radarsensor och frontkamera
för att känna av föremål (→Sid. 169)
framför din bil. När systemet bedömer att
sannolikheten av en frontalkrock med ett
föremål är hög uppmanas föraren av en
varning att göra en undanmanöver. Det
potentiella bromstrycket ökas för att
hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av
en frontalkrock med ett föremål är
extremt hög ansätts bromsarna
automatiskt för att bidra till att en
kollision undviks eller till att minska
stöten vid kollisionen.
Det aktiva krockskyddet kan
inaktiveras/aktiveras och
avståndsinställningen för varningen kan
ändras. (→Sid. 172)Detekterbara föremål
Systemet kan detektera följande
(detekterbara föremål varierar beroende
på funktionen.):
• Fordon
• Cyklister
• Fotgängare
Systemets funktioner
Varning i det aktiva krockskyddet
Om systemet fastställer att
sannolikheten för en frontalkrock är hög
hörs en summerton och ett
varningsmeddelande visas på
informationsdisplayen som uppmanar
föraren att göra en undanmanöver.A“BRAKE!”
Bromsassistans i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
för en frontalkrock är hög tillför systemet
starkare bromskraft i förhållande till hur
kraftigt bromspedalen trampas ned.
Bromsfunktionen i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
för en frontalkrock är extremt hög
ansätts bromsarna automatiskt för att
bidra till att kollisionen undviks eller till
att minska stöten vid kollisionen.
5.5 Använda körstödssystemen
169
5
Körning

VARNING!(Fortsättning)
• När bilen kontrolleras med en
trumtestare, t.ex. en
chassidynamometer eller ett
testinstrument för
hastighetsmätare, eller vid
användning av hjulbalanserare i
bilen
• Om den främre stötfångaren eller
frontgrillen utsätts för en kraftig stöt
på grund av en olyckshändelse eller
annan orsak
• Om bilen inte kan köras på stabilt
sätt, t.ex. om den har varit utsatt för
en olyckshändelse eller en
funktionsstörning har uppstått
• Om bilen körs på ett sportigt sätt
eller i terräng
• Om däcken inte har korrekt lufttryck
• Om däcken är hårt slitna
• Om andra däck än de som
specificeras är monterade på bilen
• Om snökedjor är monterade
• Om nödhjul eller reparationssatsen
för akut däcklagning används
• Om utrustning (t.ex. snöplog, etc)
som kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilen
Ändra inställningar för det aktiva
krockskyddet
Aktivera/inaktivera det aktiva
krockskyddet
Det aktiva krockskyddet kan
aktiveras/inaktiveras med
(→sid. 388) på informationsdisplayen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till
tändningsläge.
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.
A“Pre-Collision System OFF”
Ändra avståndsinställning för varningen
i det aktiva krockskyddet
Avståndsinställningen för det aktiva
krockskyddssystemet kan ändras på
(→sid. 388) på informationsdisplayen.
Avståndsinställningen behålls när
startknappen stängs av. Om det aktiva
krockskyddet inaktiveras och sedan
aktiveras igen återgår
avståndsinställningen till
standardinställningen (medel).
Om avståndsinställningen i det aktiva
krockskyddet ändras kommer även den
aktiva styrassistansens avståndsi-
nställning att ändras på motsvarande
sätt.
Om sen inställning väljs aktiveras inte
den aktiva styrassistansen i en
nödsituation.
1. Tidig
5.5 Använda körstödssystemen
172

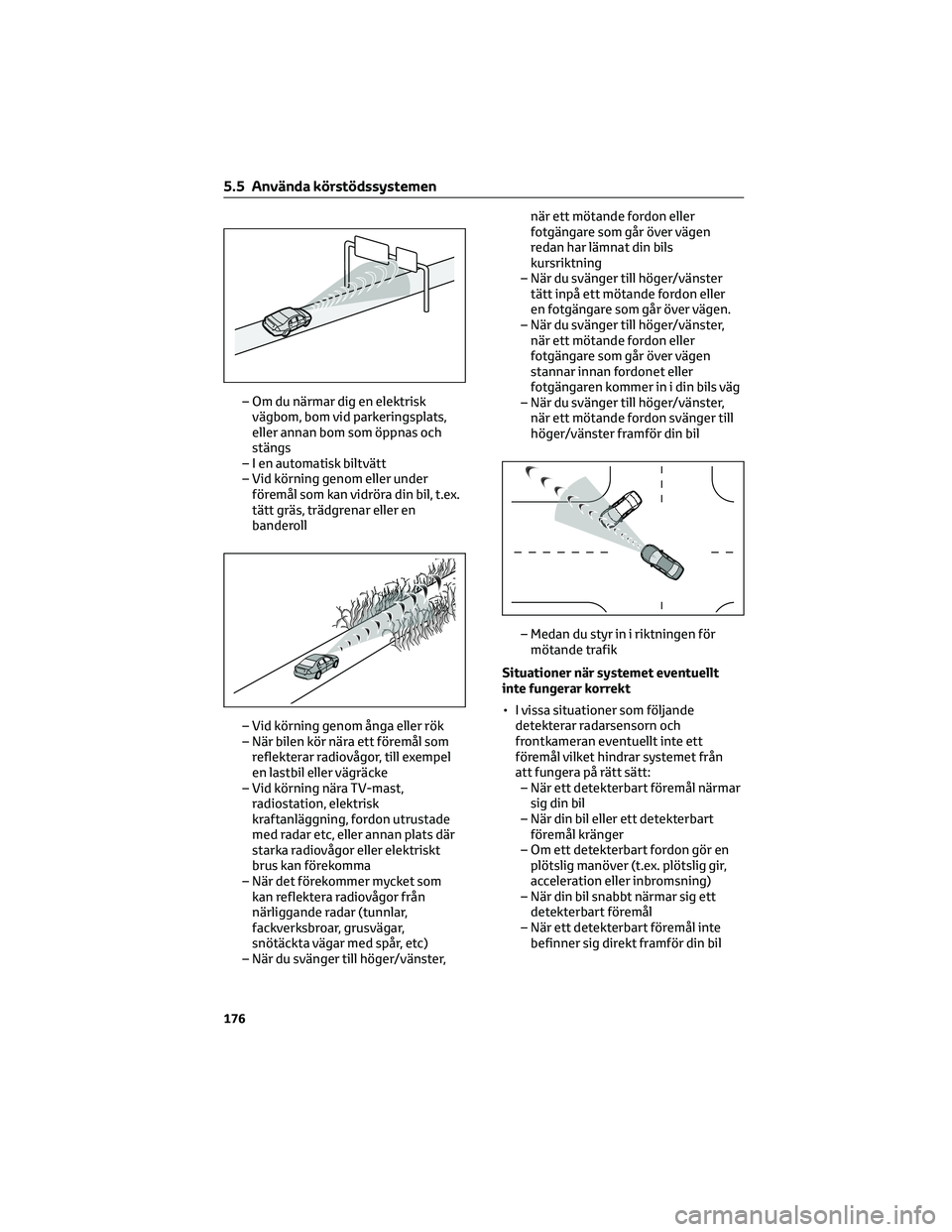

– Om du närmar dig en elektrisk
vägbom, bom vid parkeringsplats,
eller annan bom som öppnas och
stängs
– I en automatisk biltvätt
– Vid körning genom eller under
föremål som kan vidröra din bil, t.ex.
tätt gräs, trädgrenar eller en
banderoll
– Vid körning genom ånga eller rök
– När bilen kör nära ett föremål som
reflekterar radiovågor, till exempel
en lastbil eller vägräcke
– Vid körning nära TV-mast,
radiostation, elektrisk
kraftanläggning, fordon utrustade
med radar etc, eller annan plats där
starka radiovågor eller elektriskt
brus kan förekomma
– När det förekommer mycket som
kan reflektera radiovågor från
närliggande radar (tunnlar,
fackverksbroar, grusvägar,
snötäckta vägar med spår, etc)
– När du svänger till höger/vänster,när ett mötande fordon eller
fotgängare som går över vägen
redan har lämnat din bils
kursriktning
– När du svänger till höger/vänster
tätt inpå ett mötande fordon eller
en fotgängare som går över vägen.
– När du svänger till höger/vänster,
när ett mötande fordon eller
fotgängare som går över vägen
stannar innan fordonet eller
fotgängaren kommer in i din bils väg
– När du svänger till höger/vänster,
när ett mötande fordon svänger till
höger/vänster framför din bil
– Medan du styr in i riktningen för
mötande trafik
Situationer när systemet eventuellt
inte fungerar korrekt
• I vissa situationer som följande
detekterar radarsensorn och
frontkameran eventuellt inte ett
föremål vilket hindrar systemet från
att fungera på rätt sätt:
– När ett detekterbart föremål närmar
sig din bil
– När din bil eller ett detekterbart
föremål kränger
– Om ett detekterbart fordon gör en
plötslig manöver (t.ex. plötslig gir,
acceleration eller inbromsning)
– När din bil snabbt närmar sig ett
detekterbart föremål
– När ett detekterbart föremål inte
befinner sig direkt framför din bil
5.5 Använda körstödssystemen
176
