TOYOTA PRIUS 2015 Brugsanvisning (in Danish)

81
1
1-3. Hybridsystem
OM47A31DK
Sikkerhed
Forholdsregler for hybridsystemet
Illustrationen er et eksempel og kan afvige en smule fra det faktiske
udseende.
Vær forsigtig ved håndtering af hybridsystemet, da det er et
højspændingssystem (ca. 600 V ma ks.) og indeholder dele, der
bliver ekstremt varme, når hybridsystemet arbejder. Følg advar-
selsmærkaterne på bilen.
Advarselsmærkat
Servicestik
Hybridbatteri (traktionsbatteri)
Højspændingskabler (orange) El-motor (traktionsmotor)
Elstyreenhed
Kompressor til aircondition1
2
3
4
5
6
7
OM47A31DK.book Page 81 Monday, January 11, 2016 2:42 PM

821-3. Hybridsystem
OM47A31DK
Der sidder en luftindsugningsdyse
under højre side af bagsædet,
som skal køle hybridbatteriet
(traktionsbatteriet). Hvis denne
dyse blokeres, er der risiko for, at
hybridbatteriet (traktionsbatteriet)
overophedes, hvilket fører til en
nedsættelse af hybridbatteriets
(traktionsbatteriets) ydelse.
Når kollisionssensoren registrerer en vis påvirkning, blokerer nødafbry-
delsessystemet højspændingsstrømme n og stopper brændstofpumpen
for at minimere risikoen for stød samt brændstoflækage. Når nødafbry-
delsessystemet er blevet aktiveret, kan bilen ikke starte igen. Kontakt
en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk for at genstarte hybridsystemet.
Der vises automatisk en meddelelse, hv is der opstår en fejl i hybridsy-
stemet eller hvis den udførte handling er ukorrekt.
Hvis der vises en advarselsmed-
delelse på multi-informationsdis-
playet, skal du læse meddelelsen
og følge anvisningerne.
Luftindtagsdyse hybridba tteri (traktionsbatteri)
Nødafbrydelsessystem
Hybrid-advarselsmeddelelse
OM47A31DK.book Page 82 Monday, January 11, 2016 2:42 PM

831-3. Hybridsystem
1
OM47A31DK
Sikkerhed
■Hvis der tændes en advarselslampe, eller vises en advarselsmeddelelse,
eller hvis 12-voltsbatteriet kobles fra
Hybridsystemet vil muligvis ikke starte. Forsøg i så fald at genstarte systemet.
Hvis "READY"-indikatoren ikke lyser, skal du kontakte en autoriseret Toyota-
forhandler/-reparatør eller andre kvalificerede fagfolk.
■ Motoren løber tør
Hvis motoren er løbet tør for brændsto f, og hybridsystemet ikke kan startes,
skal der som minimum fyldes så meget benzin på, at advarselslampen for lav
brændstofstand ( →S. 590) slukker. Hvis der kun er lidt brændstof, er det ikke
sikkert, at hybridsystemet kan starte. (Standardbrændstofmængden er ca. 7,5 l,
når bilen befinder sig på en plan flade. Den værdi kan ændre sig, hvis bilen står
på en skråning. Fyld mere brændstof på, hvis bilen står på en skråning).
■ Elektromagnetiske bølger
●Højspændingsdele og -kabler i hybridbiler er udstyret med elektromagnetisk
afskærmning og udsender derfor cirka samme mængde elektromagnetiske
bølger som almindelige benzinbiler elle r elektroniske husholdningsapparater.
● Bilen kan forårsage lydinterferens i vi sse radiodele produceret af tredjepart.
■ Hybridbatteri (traktionsbatteri)
Hybridbatteriet (traktionsbatteriet) har en begrænset levetid. Hybridbatteriets
(traktionsbatteriets) levetid kan ændre si g afhængigt af kørestil og kørselsforhold.
■ Overensstemmelseserklæring
Denne model opfylder kravene for hydr ogenemission iht. ECE-regulativ nr.
100 (elbilers elektriske sikkerhed).
OM47A31DK.book Page 83 Monday, January 11, 2016 2:42 PM

841-3. Hybridsystem
OM47A31DK

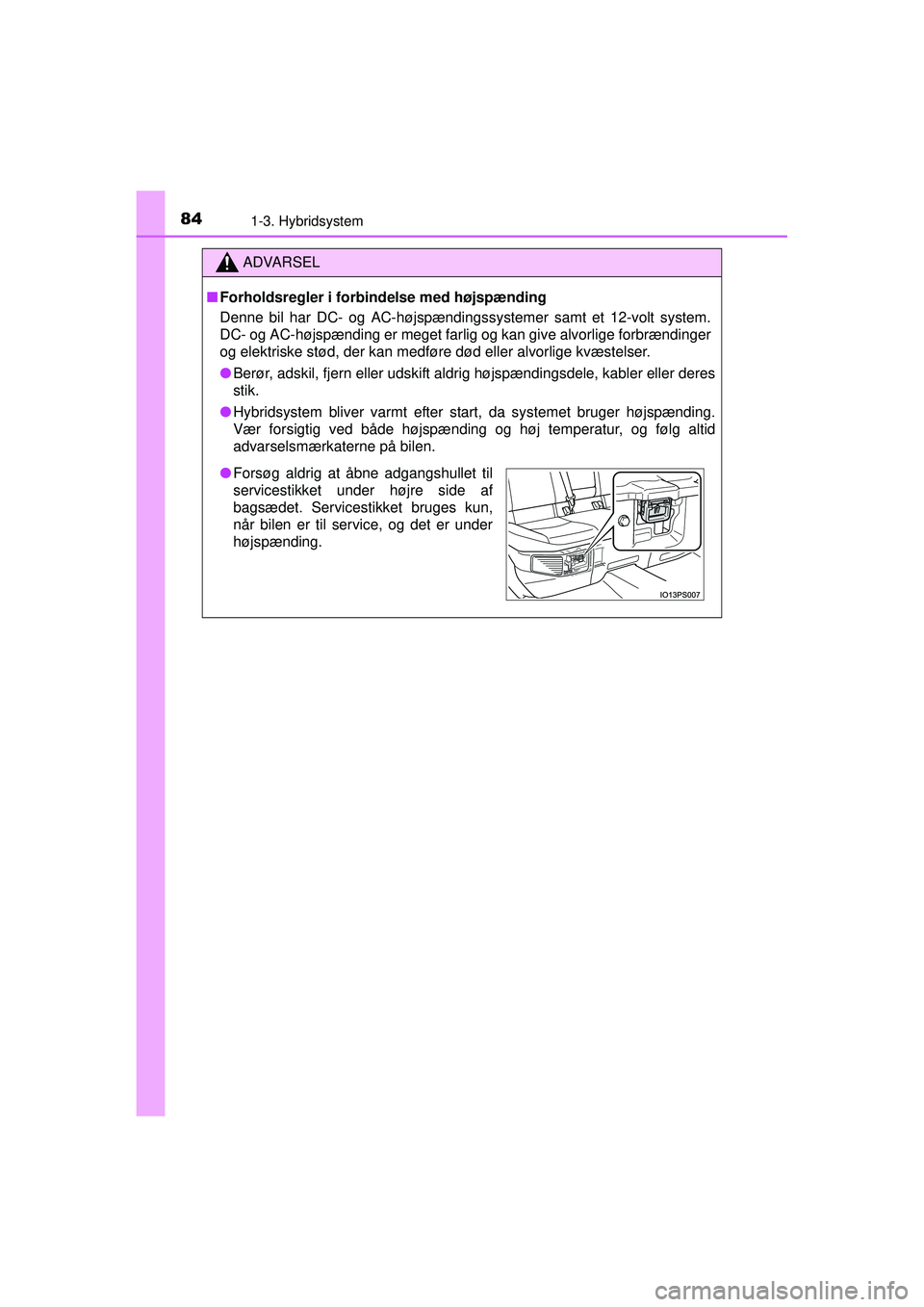

ADVARSEL
■Forholdsregler i forbindelse med højspænding
Denne bil har DC- og AC-højspændingssystemer samt et 12-volt system.
DC- og AC-højspænding er meget farlig og kan give alvorlige forbrændinger
og elektriske stød, der kan medføre død eller alvorlige kvæstelser.
● Berør, adskil, fjern eller udskift aldrig højspændingsdele, kabler eller deres
stik.
● Hybridsystem bliver varmt efter st art, da systemet bruger højspænding.
Vær forsigtig ved både højspænding og høj temperatur, og følg altid
advarselsmærkaterne på bilen.
● Forsøg aldrig at åbne adgangshullet til
servicestikket under højre side af
bagsædet. Servicestikket bruges kun,
når bilen er til service, og det er under
højspænding.
OM47A31DK.book Page 84 Monday, January 11, 2016 2:42 PM

851-3. Hybridsystem
1
OM47A31DK
Sikkerhed

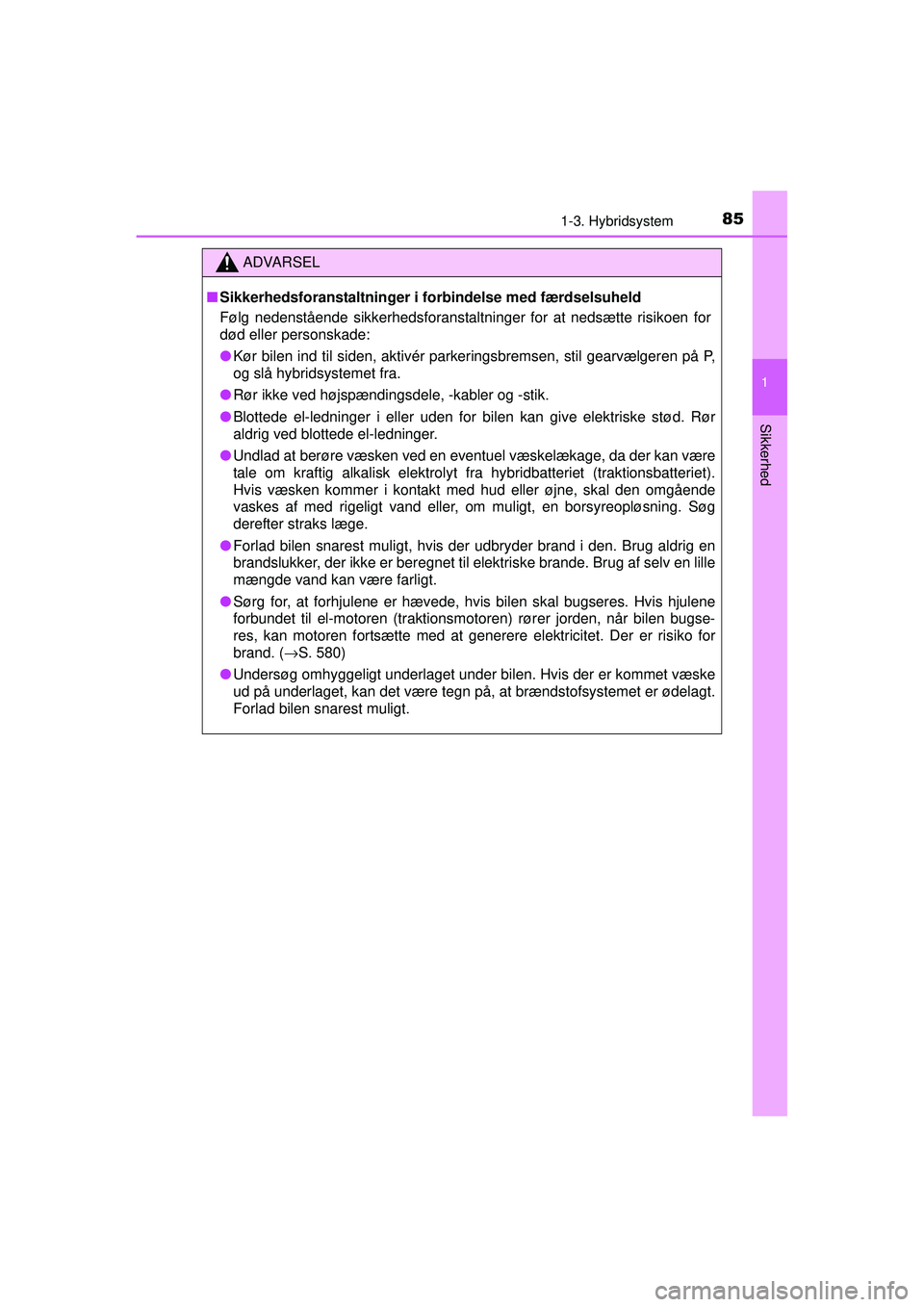

ADVARSEL
■Sikkerhedsforanstaltninger i forbindelse med færdselsuheld
Følg nedenstående sikkerhedsforanstaltninger for at nedsætte risikoen for
død eller personskade:
● Kør bilen ind til siden, aktivér park eringsbremsen, stil gearvælgeren på P,
og slå hybridsystemet fra.
● Rør ikke ved højspændingsdele, -kabler og -stik.
● Blottede el-ledninger i eller uden for bilen kan give elektriske stød. Rør
aldrig ved blottede el-ledninger.
● Undlad at berøre væsken ved en eventuel væskelækage, da der kan være
tale om kraftig alkalisk elektrolyt fra hybridbatteriet (traktionsbatteriet).
Hvis væsken kommer i kontakt med hud eller øjne, skal den omgående
vaskes af med rigeligt vand eller, om muligt, en borsyreopløsning. Søg
derefter straks læge.
● Forlad bilen snarest muligt, hvis der udbryder brand i den. Brug aldrig en
brandslukker, der ikke er beregnet til elektriske brande. Brug af selv en lille
mængde vand kan være farligt.
● Sørg for, at forhjulene er hævede, hvis bilen skal bugseres. Hvis hjulene
forbundet til el-motoren (traktionsmotoren) rører jorden, når bilen bugse-
res, kan motoren fortsætte med at generere elektricitet. Der er risiko for
brand. ( →S. 580)
● Undersøg omhyggeligt underlaget under bilen. Hvis der er kommet væske
ud på underlaget, kan det være tegn på, at brændstofsystemet er ødelagt.
Forlad bilen snarest muligt.
OM47A31DK.book Page 85 Monday, January 11, 2016 2:42 PM

861-3. Hybridsystem
OM47A31DK
ADVARSEL
■Hybridbatteri (traktionsbatteri)
● Videresælg eller overdrag aldrig hybridbatteriet, og foretag ikke ændringer
på det. For at forebygge uheld indsamles hybridbatterier, der er taget ud af
en skrottet bil, af en autoriseret Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk. Undlad at bortskaffe batteriet på egen hånd.
Hvis natteriet ikke indsamles korrekt, kan følgende ske og muligvis føre til
dødsulykker eller alvorlig personskade:
• Hybridbatteriet kan blive bortskaffet eller dumpet ulovligt. Det er skadeligt
for miljøet, og nogen kan komme til at røre ved en højspændingsdel og få
elektrisk stød.
• Hybridbatteriet er kun beregnet til at blive brugt sammen med hybridbi- len. Hvis hybridbatteriet benyttes uden for bilen eller ændres på nogen
måde, kan der opstå uheld som fx et elektrisk stød, udvikling af varme,
udvikling af røg, en eksplosion eller elektrolytlækage.
Ved videresalg eller overdragelse af bilen er muligheden for et uheld
meget stor, da den person, der modtager bilen, muligvis ikke er klar over
disse farer.
● Hvis din bil skrottes, uden at hybridbatteriet er blevet fjernet, er der alvorlig
risiko for elektrisk stød ved berøring af højspændingsdele og -kabler samt
stikkene hertil. Hvis bilen skal skrottes, skal hybridbatteriet bortskaffes af
en autoriseret Toyota-forhandler/-repa ratør eller andre kvalificerede fag-
folk. Hvis hybridbatteriet ikke bortskaff es på korrekt vis, er der risiko for
død eller alvorlig tilskadekomst pga. elektrisk stød.
OM47A31DK.book Page 86 Monday, January 11, 2016 2:42 PM

871-3. Hybridsystem
1
OM47A31DK
Sikkerhed

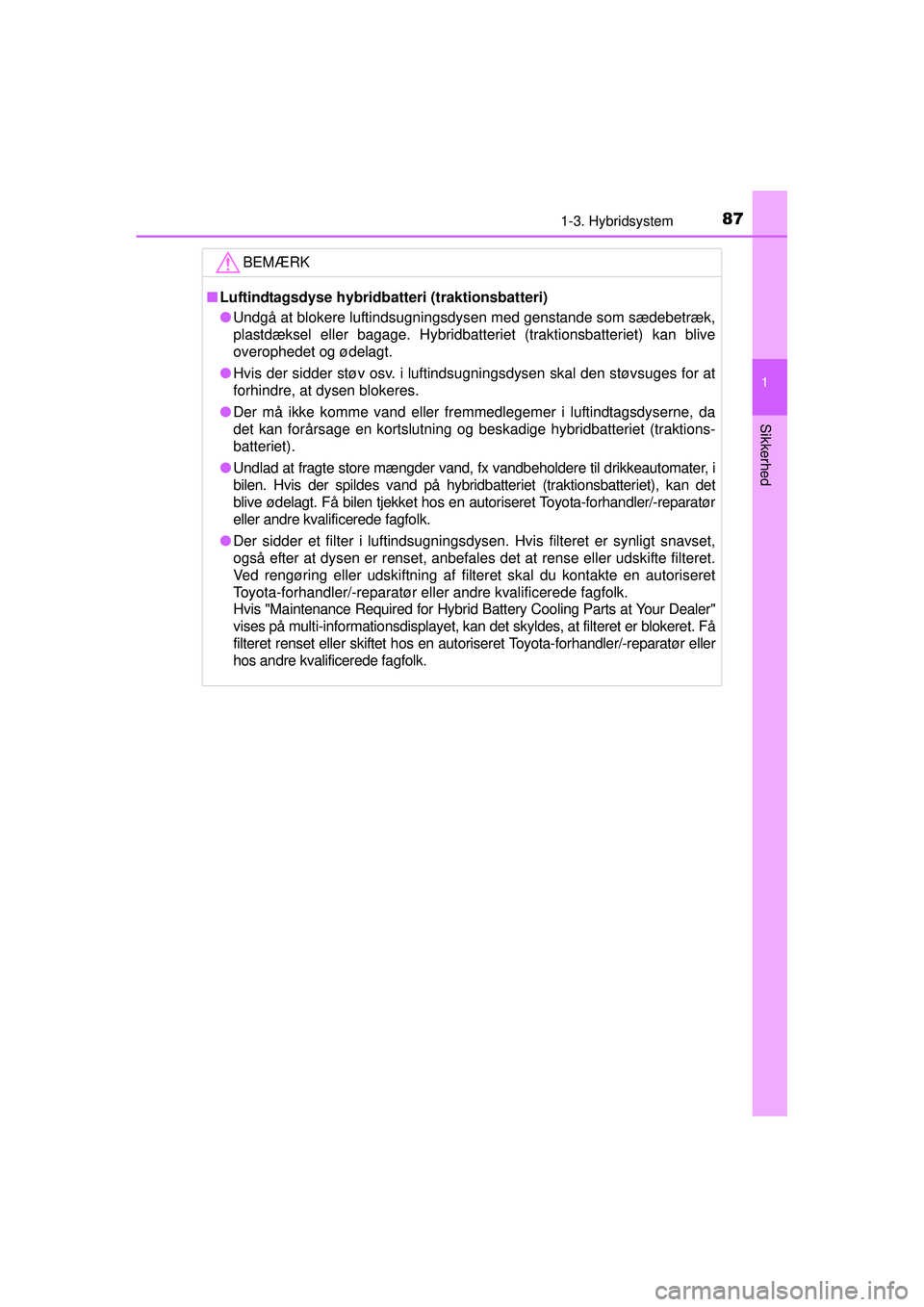

BEMÆRK
■Luftindtagsdyse hybridbatteri (traktionsbatteri)
● Undgå at blokere luftindsugningsdysen med genstande som sædebetræk,
plastdæksel eller bagage. Hybridbatteriet (traktionsbatteriet) kan blive
overophedet og ødelagt.
● Hvis der sidder støv osv. i luftindsugningsdysen skal den støvsuges for at
forhindre, at dysen blokeres.
● Der må ikke komme vand eller fremmedlegemer i luftindtagsdyserne, da
det kan forårsage en kortslutning og beskadige hybridbatteriet (traktions-
batteriet).
● Undlad at fragte store mængder vand, fx vandbeholdere til drikkeautomater, i
bilen. Hvis der spildes vand på hybridbatteriet (traktionsbatteriet), kan det
blive ødelagt. Få bilen tjekket hos en autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
● Der sidder et filter i luftindsugningsdysen. Hvis filteret er synligt snavset,
også efter at dysen er renset, anbefales det at rense eller udskifte filteret.
Ved rengøring eller udskiftning af filteret skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
Hvis "Maintenance Required for Hybrid Battery Cooling Parts at Your Dealer"
vises på multi-informationsdisplayet, kan det skyldes, at filteret er blokeret. Få
filteret renset eller skiftet hos en autoriseret Toyota-forhandler/-reparatør eller
hos andre kvalificerede fagfolk.
OM47A31DK.book Page 87 Monday, January 11, 2016 2:42 PM

881-4. Tyverialarm
OM47A31DK

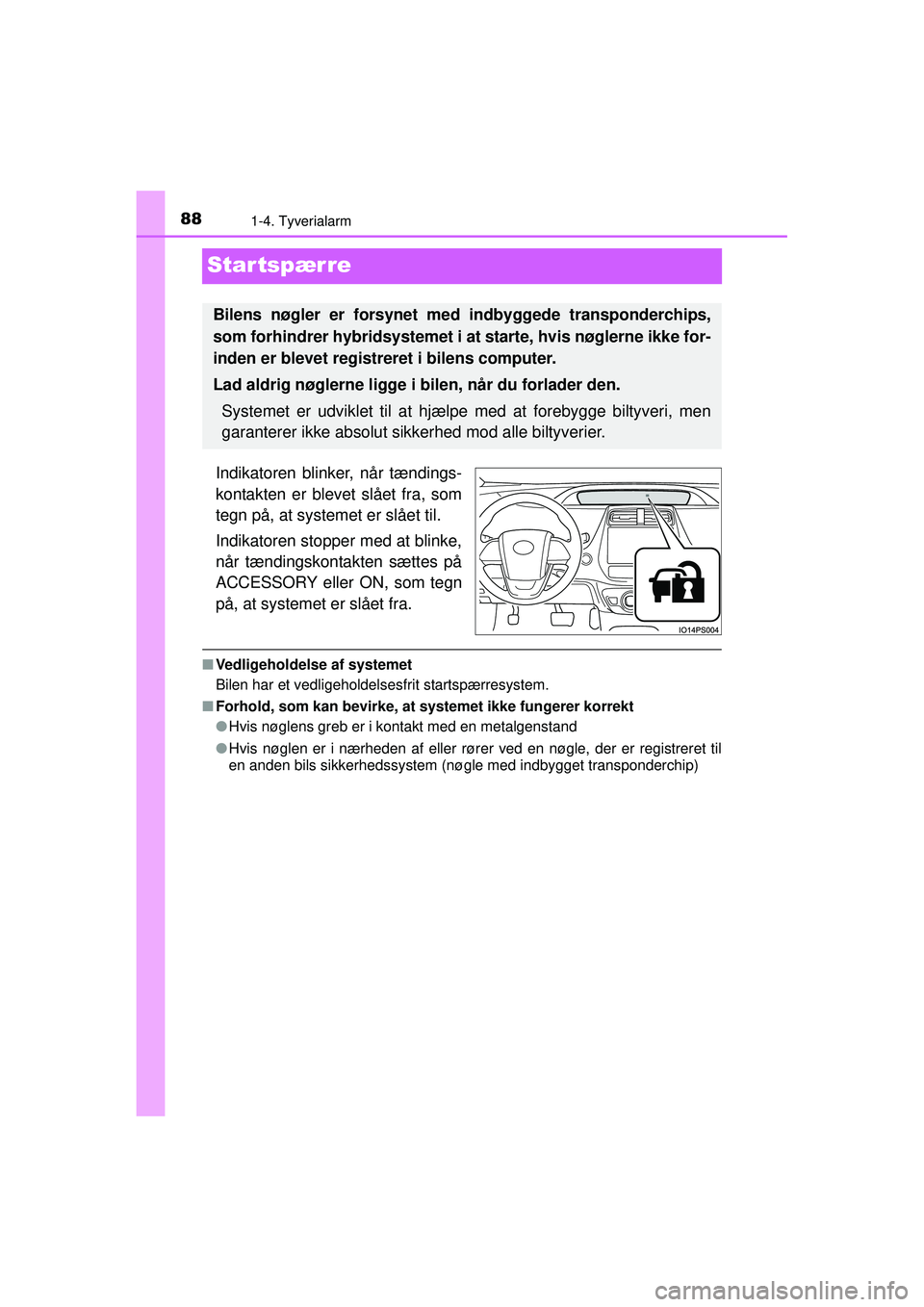

Startspærre
Indikatoren blinker, når tændings-
kontakten er blevet slået fra, som
tegn på, at systemet er slået til.
Indikatoren stopper med at blinke,
når tændingskontakten sættes på
ACCESSORY eller ON, som tegn
på, at systemet er slået fra.
■Vedligeholdelse af systemet
Bilen har et vedligeholdelsesfrit startspærresystem.
■ Forhold, som kan bevirke, at systemet ikke fungerer korrekt
●Hvis nøglens greb er i kontakt med en metalgenstand
● Hvis nøglen er i nærheden af eller rører ved en nøgle, der er registreret til
en anden bils sikkerhedssystem (nøgle med indbygget transponderchip)
Bilens nøgler er forsynet me d indbyggede transponderchips,
som forhindrer hybridsystemet i at starte, hvis nøglerne ikke for-
inden er blevet registre ret i bilens computer.
Lad aldrig nøglerne ligge i bi len, når du forlader den.
Systemet er udviklet til at hjælpe med at forebygge biltyveri, men
garanterer ikke absolut sikkerhed mod alle biltyverier.
OM47A31DK.book Page 88 Monday, January 11, 2016 2:42 PM

891-4. Tyverialarm
1
OM47A31DK
Sikkerhed

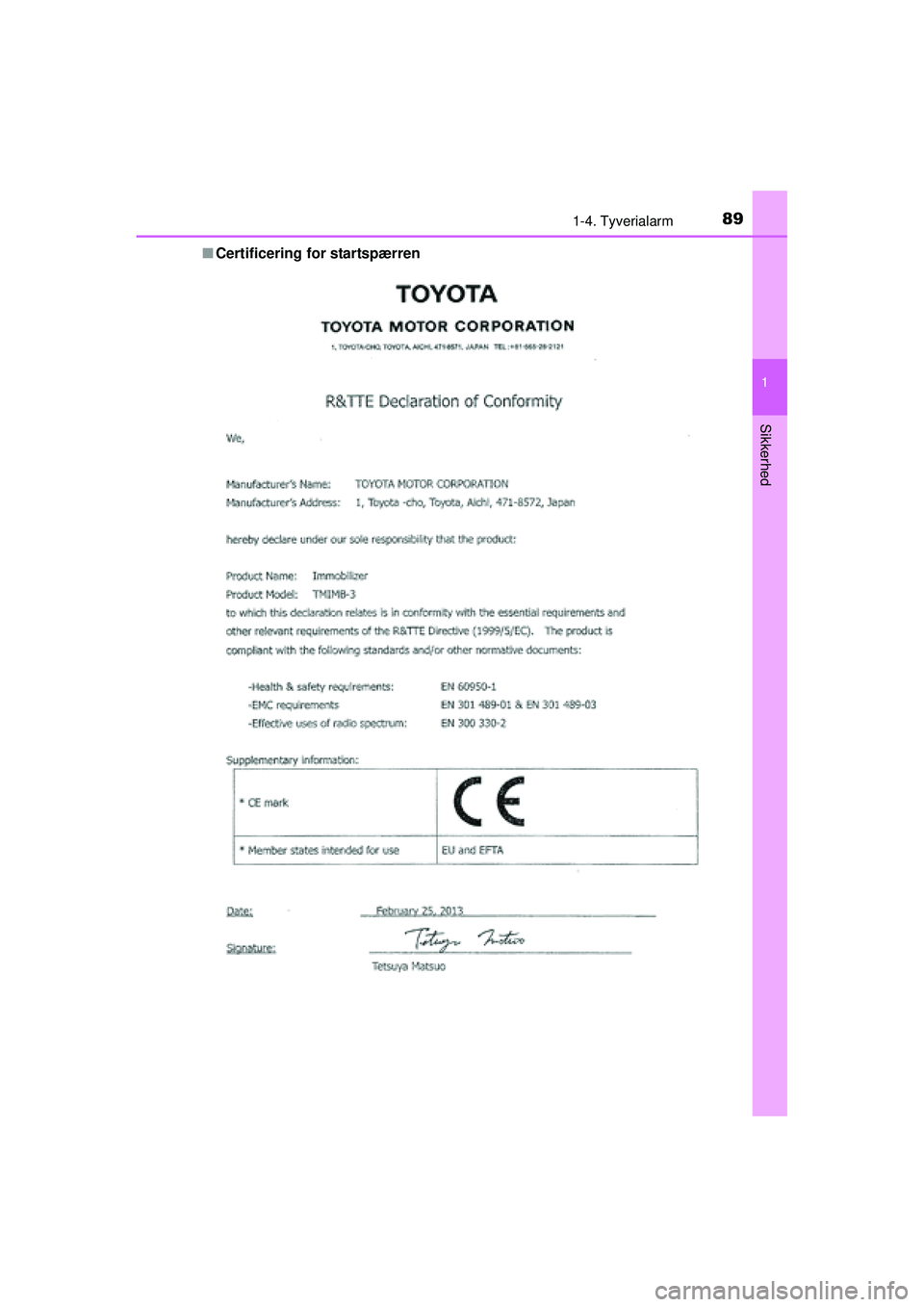

■Certificering for startspærren
OM47A31DK.book Page 89 Monday, January 11, 2016 2:42 PM

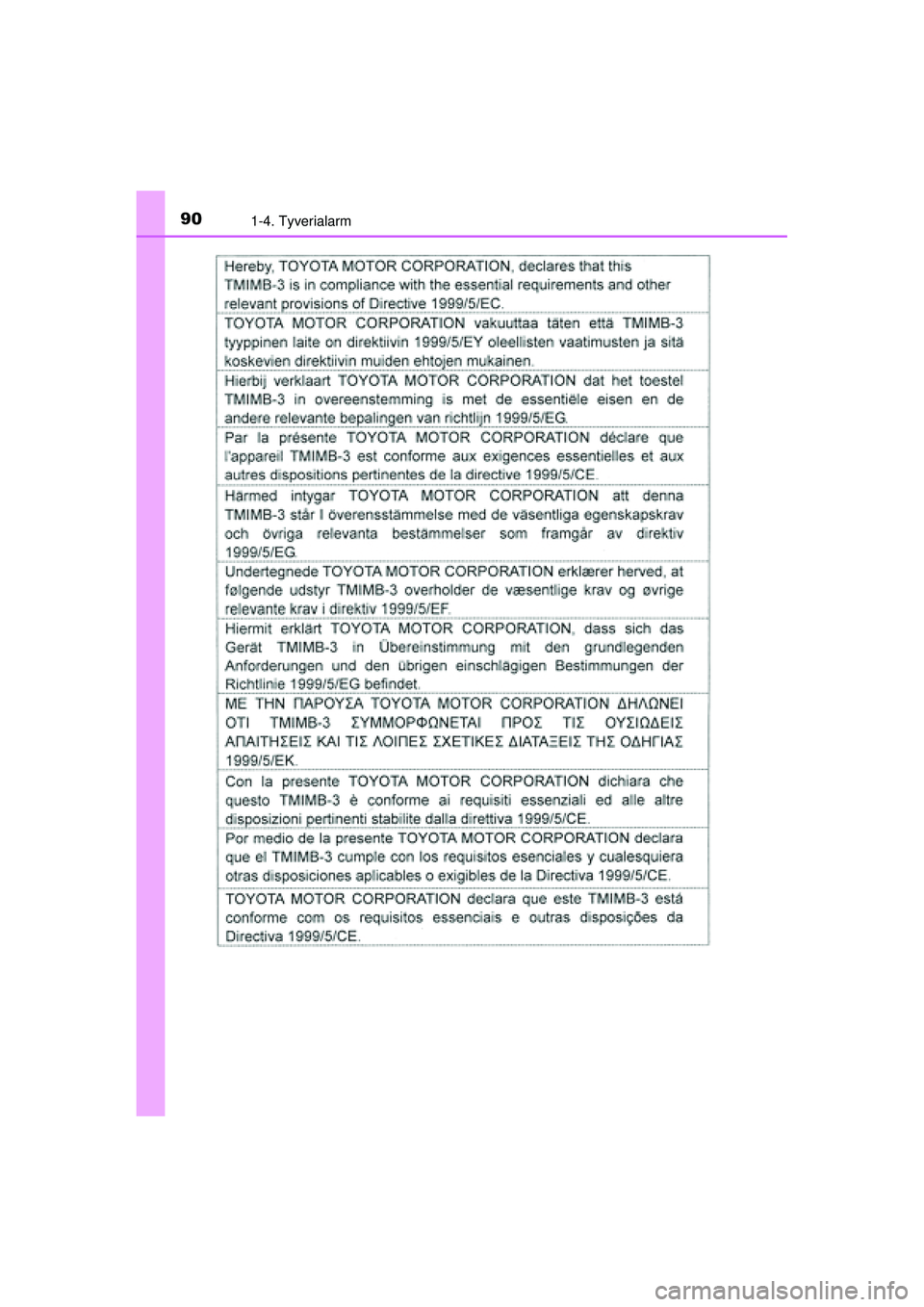

901-4. Tyverialarm
OM47A31DK
OM47A31DK.book Page 90 Monday, January 11, 2016 2:42 PM
