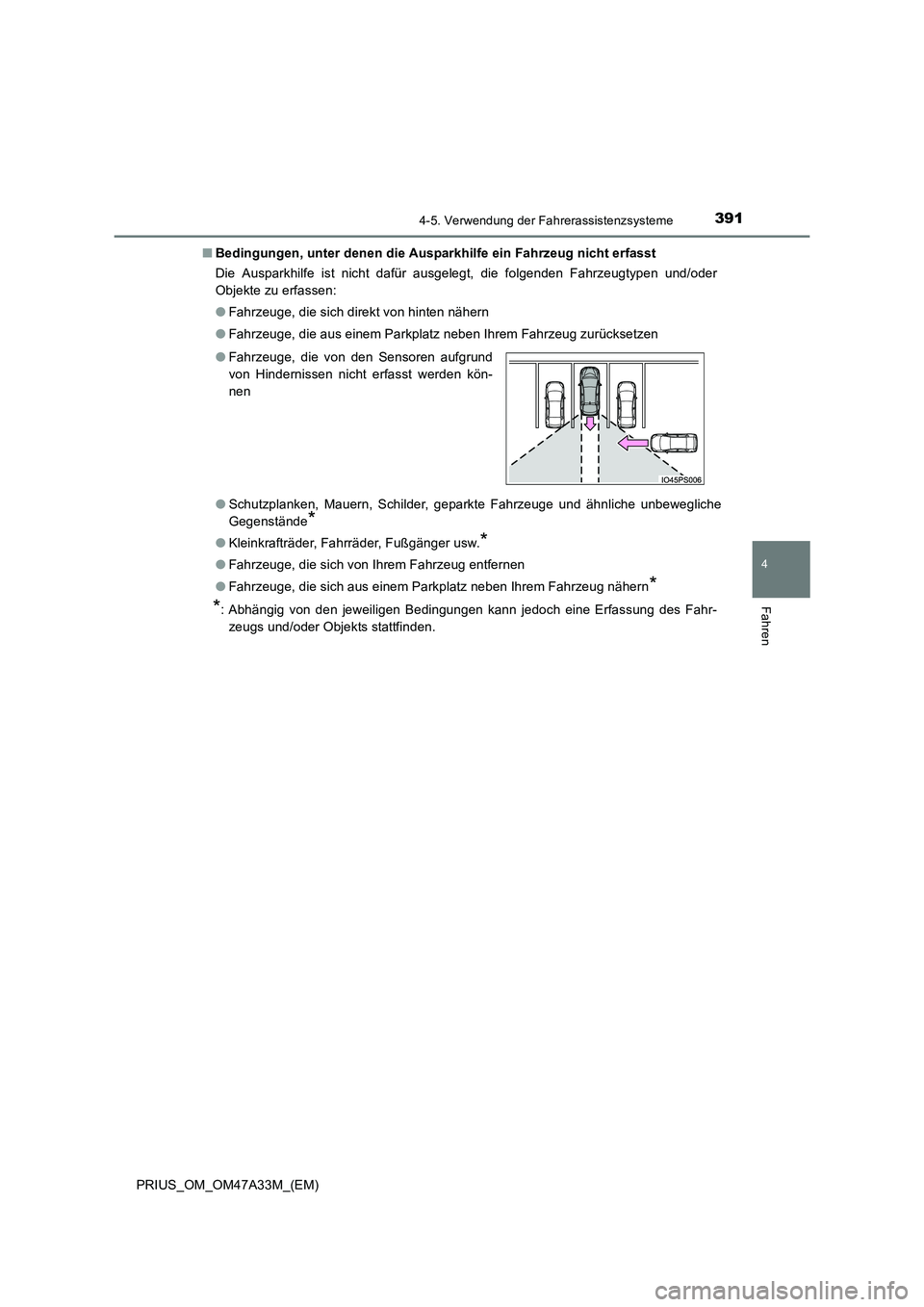

Page 391 of 712

3914-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47A33M_(EM)■
Bedingungen, unter denen die Ausparkhilfe ein Fahrzeug nicht erfasst
Die Ausparkhilfe ist nicht dafür ausgelegt, die folgenden Fahrzeugtypen und/oder
Objekte zu erfassen:
●Fahrzeuge, die sich direkt von hinten nähern
● Fahrzeuge, die aus einem Parkplatz neben Ihrem Fahrzeug zurücksetzen
● Schutzplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Gegenstände
*
●Kleinkrafträder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug entfernen
● Fahrzeuge, die sich aus einem Parkplatz neben Ihrem Fahrzeug nähern
*
*
: Abhängig von den jeweiligen Bedingungen kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.
●
Fahrzeuge, die von den Sensoren aufgrund
von Hindernissen nicht erfasst werden kön-
nen

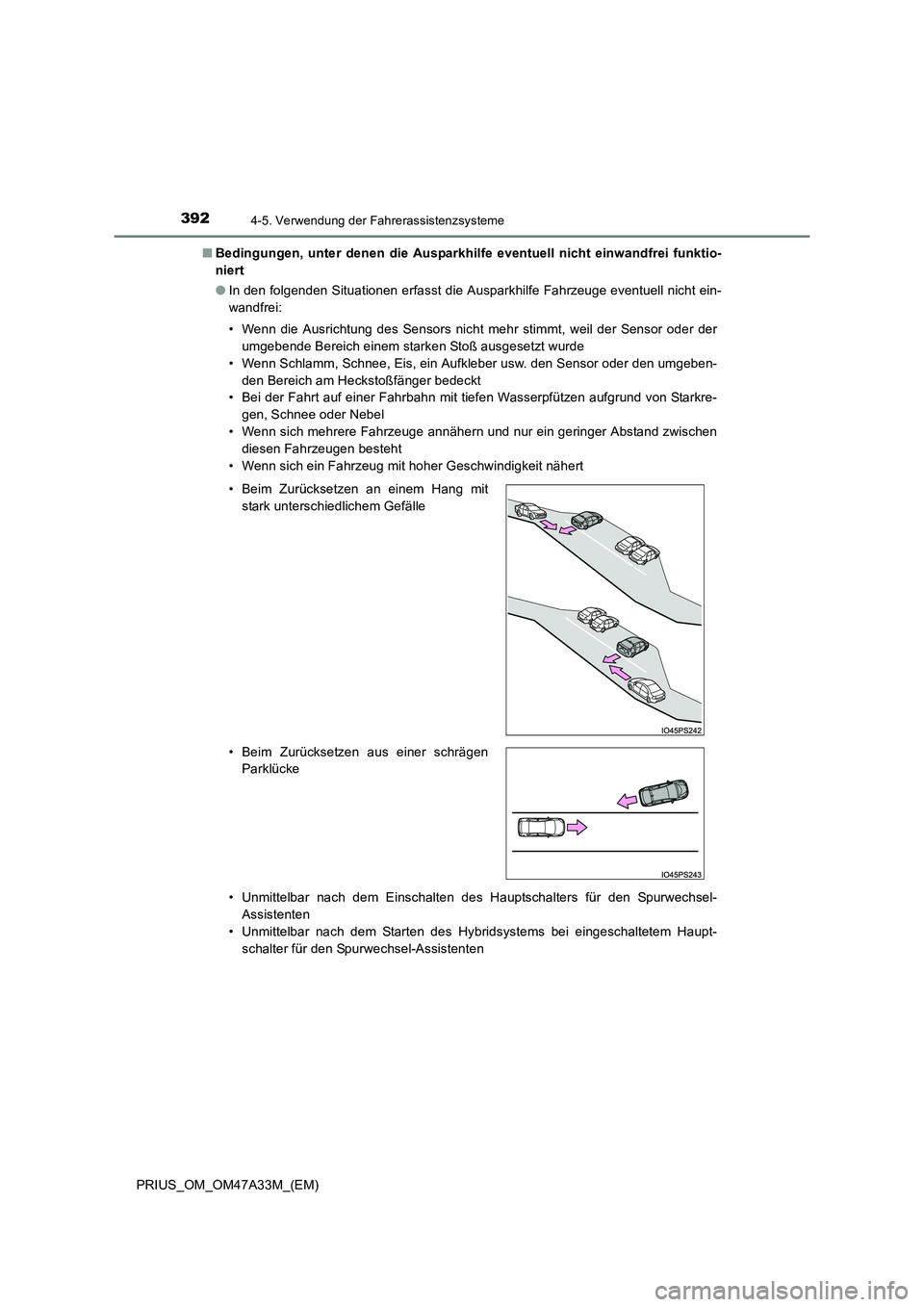

Page 392 of 712

3924-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47A33M_(EM)■
Bedingungen, unter denen die Ausparkhilfe eventuell nicht einwandfrei funktio-
niert
●In den folgenden Situationen erfasst die Ausparkhilfe Fahrzeuge eventuell nicht ein-
wandfrei:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgeben- den Bereich am Heckstoßfänger bedeckt
• Bei der Fahrt auf einer Fahrbahn mit tiefen Wasserpfützen aufgrund von Starkre-
gen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge annähern und nur ein geringer Abstand zwischen diesen Fahrzeugen besteht
• Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
• Unmittelbar nach dem Einschalten des Hauptschalters für den Spurwechsel- Assistenten
• Unmittelbar nach dem Starten des Hybridsystems bei eingeschaltetem Haupt-
schalter für den Spurwechsel-Assistenten
• Beim Zurücksetzen an einem Hang mit
stark unterschiedlichem Gefälle
• Beim Zurücksetzen aus einer schrägen Parklücke

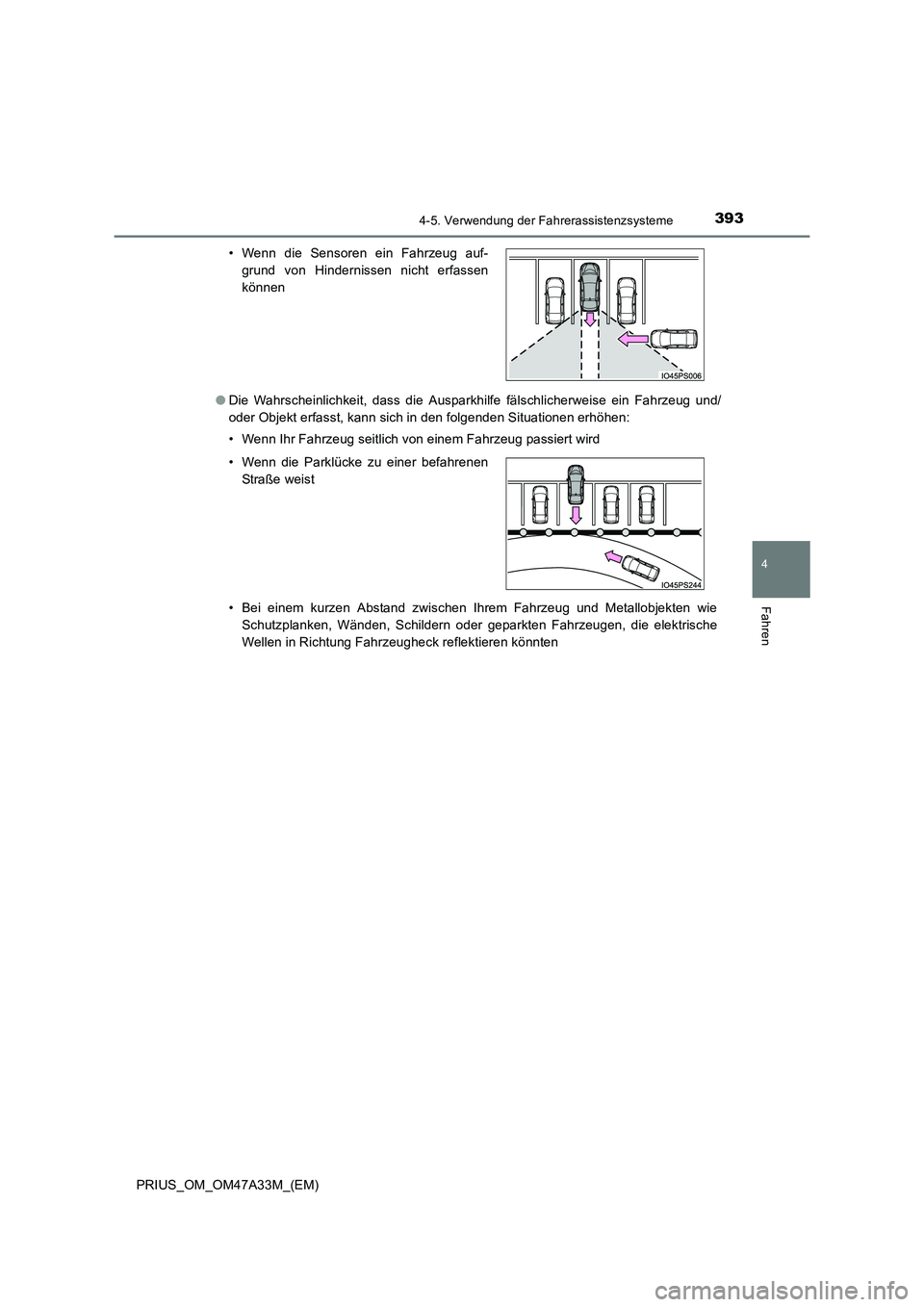

Page 393 of 712

3934-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47A33M_(EM)●
Die Wahrscheinlichkeit, dass die Ausparkhilfe fälschlicherweise ein Fahrzeug und/
oder Objekt erfasst, kann sich in den folgenden Situationen erhöhen:
• Wenn Ihr Fahrzeug seitlich von einem Fahrzeug passiert wird
• Bei einem kurzen Abstand zwischen Ihrem Fahrzeug und Metallobjekten wie
Schutzplanken, Wänden, Schildern oder geparkten Fahrzeugen, die elektrische
Wellen in Richtung Fahrzeugheck reflektieren könnten
• Wenn die Sensoren ein Fahrzeug auf-
grund von Hindernissen nicht erfassen
können
• Wenn die Parklücke zu einer befahrenen Straße weist

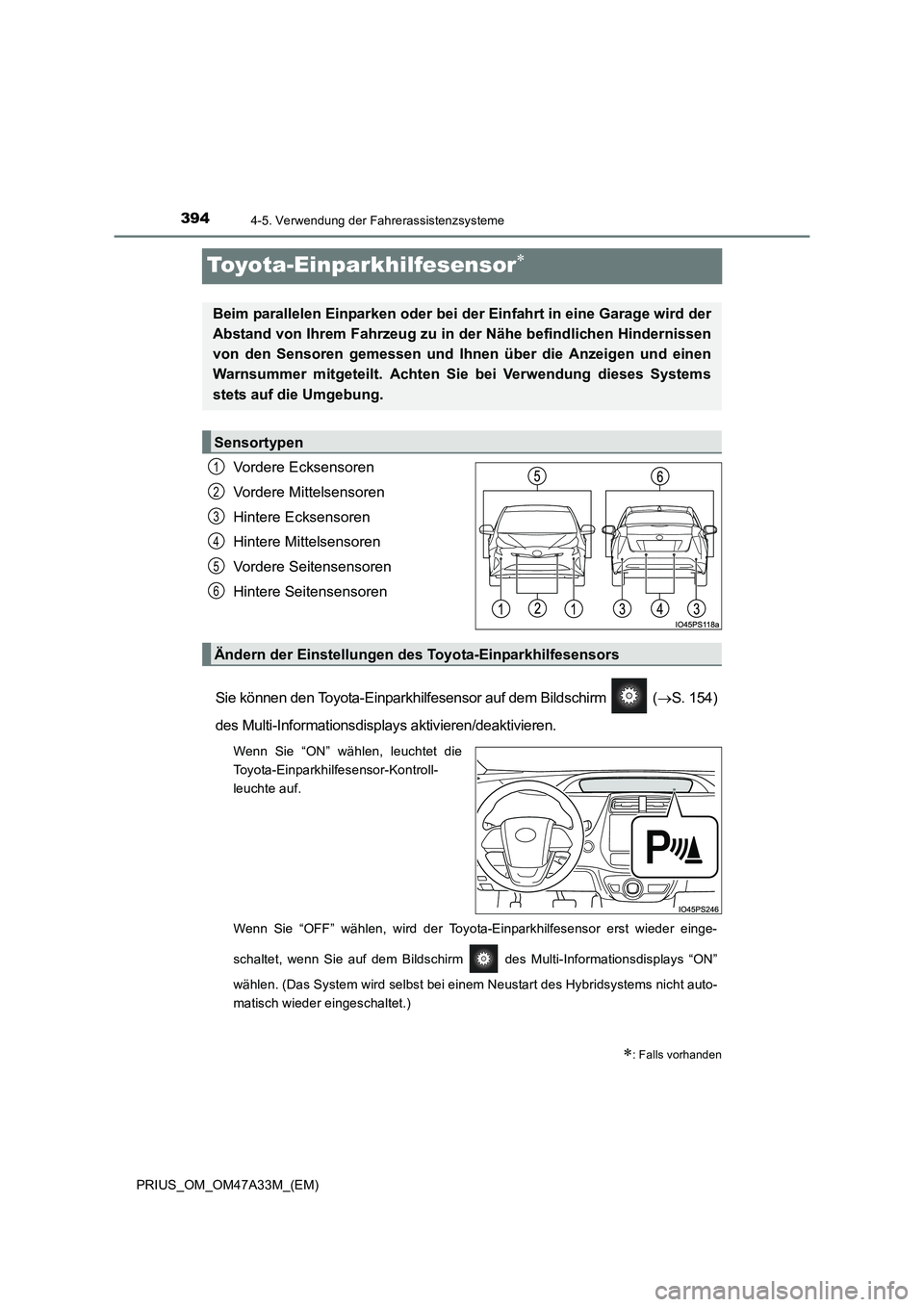

Page 394 of 712

3944-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47A33M_(EM)
Toyota-Einparkhilfesensor∗
Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
Vordere Seitensensoren
Hintere Seitensensoren
Sie können den Toyota-Einparkhilfesensor auf dem Bildschirm (→S. 154)
des Multi-Informationsdisplays aktivieren/deaktivieren.
Wenn Sie “ON” wählen, leuchtet die
Toyota-Einparkhilfesensor-Kontroll-
leuchte auf.
Wenn Sie “OFF” wählen, wird der Toyota-Einparkhilfesensor erst wieder einge-
schaltet, wenn Sie auf dem Bildschirm des Multi-Informationsdisplays “ON”
wählen. (Das System wird selbst bei einem Neustart des Hybridsystems nicht auto-
matisch wieder eingeschaltet.)
∗: Falls vorhanden
Beim parallelen Einparken oder bei der Einfahrt in eine Garage wird der
Abstand von Ihrem Fahrzeug zu in der Nähe befindlichen Hindernissen
von den Sensoren gemessen und Ihnen über die Anzeigen und einen
Warnsummer mitgeteilt. Achten Sie bei Verwendung dieses Systems
stets auf die Umgebung.
Sensortypen
1
2
3
4
5
6
Ändern der Einstellungen d es Toyota-Einparkhilfesensors

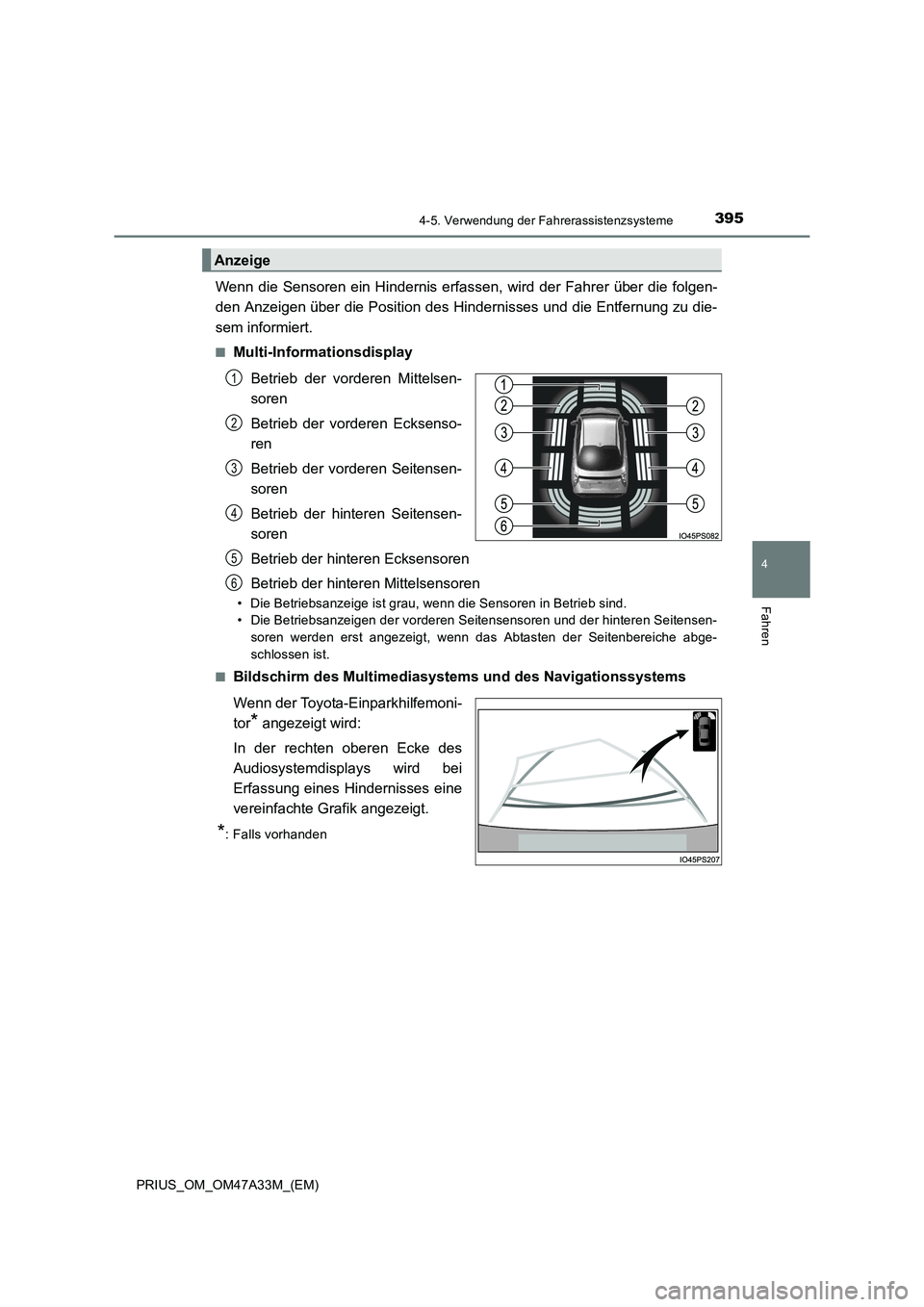

Page 395 of 712

3954-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47A33M_(EM)
Wenn die Sensoren ein Hindernis erfassen, wird der Fahrer über die folgen-
den Anzeigen über die Position des Hindernisses und die Entfernung zu die-
sem informiert.
■Multi-Informationsdisplay
Betrieb der vorderen Mittelsen-
soren
Betrieb der vorderen Ecksenso-
ren
Betrieb der vorderen Seitensen-
soren
Betrieb der hinteren Seitensen-
soren
Betrieb der hinteren Ecksensoren
Betrieb der hinteren Mittelsensoren
• Die Betriebsanzeige ist grau, wenn die Sensoren in Betrieb sind.
• Die Betriebsanzeigen der vorderen Seitensensoren und der hinteren Seitensen-soren werden erst angezeigt, wenn das Abtasten der Seitenbereiche abge-
schlossen ist.
■
Bildschirm des Multimediasystem s und des Navigationssystems
Wenn der Toyota-Einparkhilfemoni-
tor
* angezeigt wird:
In der rechten oberen Ecke des
Audiosystemdisplays wird bei
Erfassung eines Hindernisses eine
vereinfachte Grafik angezeigt.
*: Falls vorhanden
Anzeige
1
2
3
4
5
6

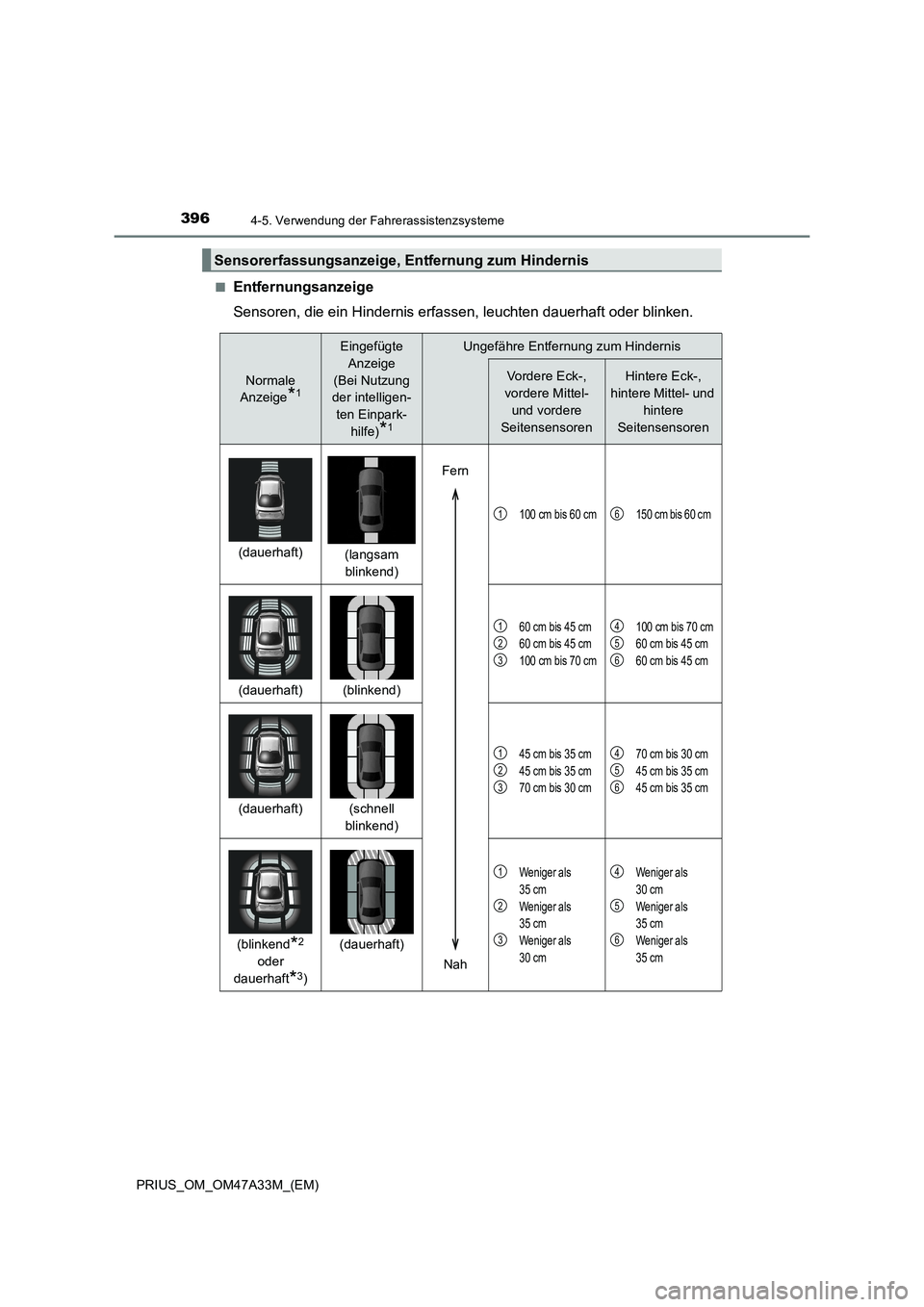

Page 396 of 712

3964-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47A33M_(EM)■
Entfernungsanzeige
Sensoren, die ein Hindernis erfassen, leuchten dauerhaft oder blinken.
Sensorerfassungsanzeige, Entfernung zum Hindernis
Normale
Anzeige
*1
Eingefügte
Anzeige
(Bei Nutzung
der intelligen-
ten Einpark- hilfe)
*1
Ungefähre Entfernung zum Hindernis
Vordere Eck-,
vordere Mittel- und vordere
SeitensensorenHintere Eck-,
hintere Mittel- und hintere
Seitensensoren
(dauerhaft) (langsam blinkend)
100 cm bis 60 cm150 cm bis 60 cm
(dauerhaft)(blinkend)
60 cm bis 45 cm
60 cm bis 45 cm
100 cm bis 70 cm100 cm bis 70 cm
60 cm bis 45 cm
60 cm bis 45 cm
(dauerhaft) (schnell
blinkend)
45 cm bis 35 cm
45 cm bis 35 cm
70 cm bis 30 cm70 cm bis 30 cm
45 cm bis 35 cm
45 cm bis 35 cm
(blinkend*2
oder
dauerhaft
*3)
(dauerhaft)
Weniger als
35 cm
Weniger als
35 cm
Weniger als
30 cmWeniger als
30 cm
Weniger als
35 cm
Weniger als
35 cm
Fern
Nah
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6

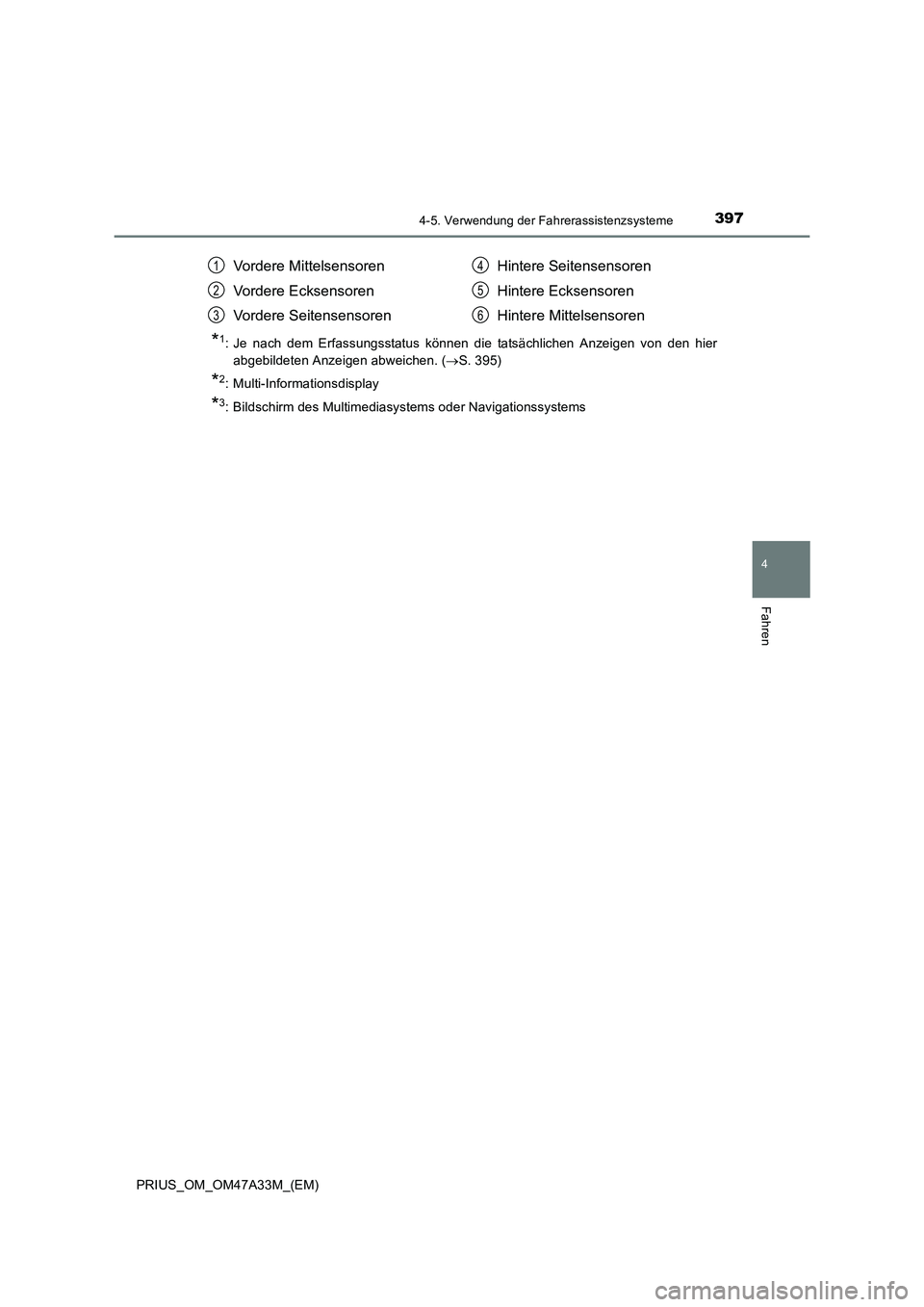

Page 397 of 712

3974-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47A33M_(EM)
*1: Je nach dem Erfassungsstatus können die tatsächlichen Anzeigen von den hierabgebildeten Anzeigen abweichen. ( →S. 395)
*2: Multi-Informationsdisplay
*3: Bildschirm des Multimediasystems oder Navigationssystems
Vordere Mittelsensoren
Vordere Ecksensoren
Vordere Seitensensoren Hintere Seitensensoren
Hintere Ecksensoren
Hintere Mittelsensoren1
2
3
4
5
6

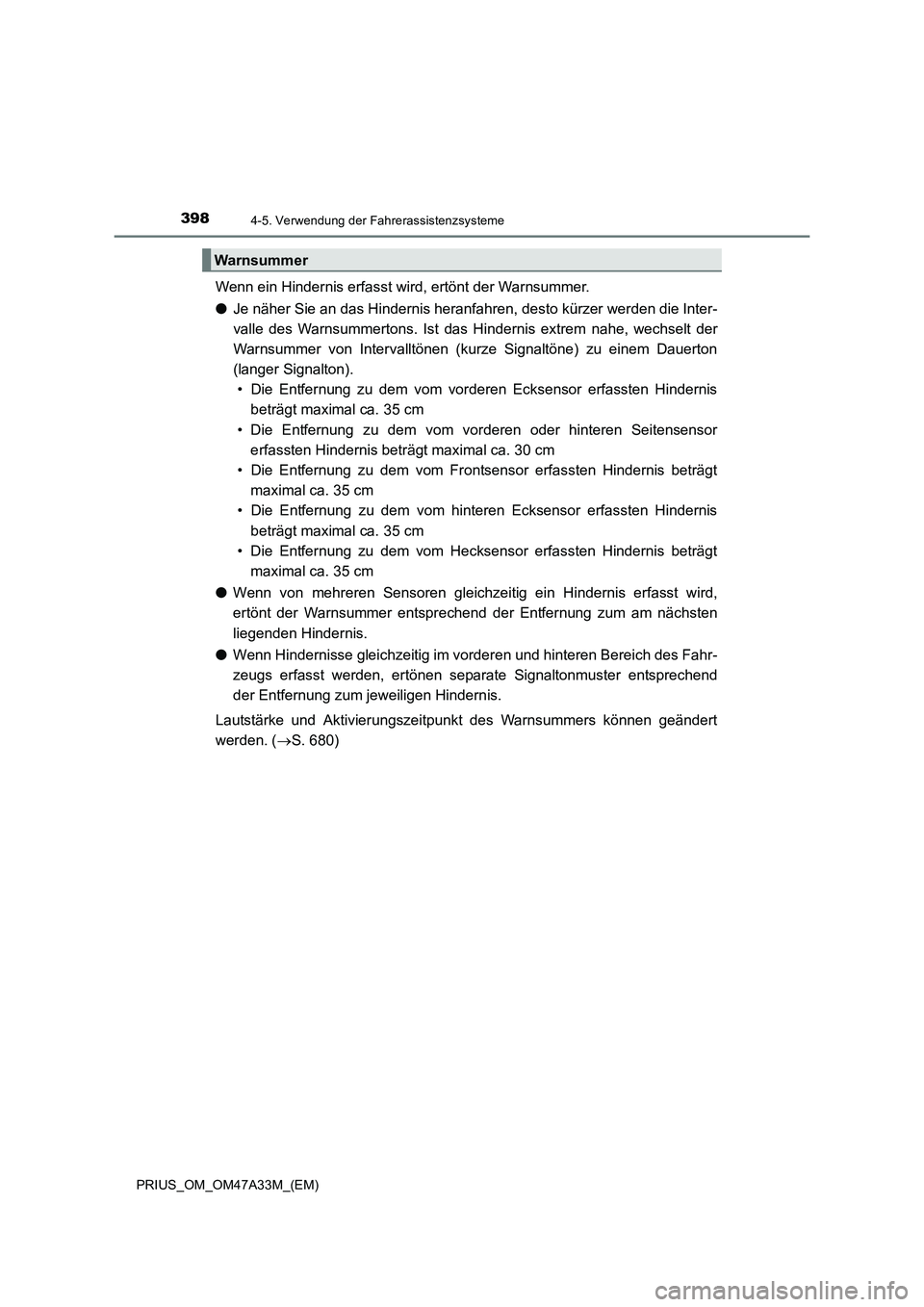

Page 398 of 712

3984-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47A33M_(EM)
Wenn ein Hindernis erfasst wird, ertönt der Warnsummer.
●Je näher Sie an das Hindernis heranfahren, desto kürzer werden die Inter-
valle des Warnsummertons. Ist das Hindernis extrem nahe, wechselt der
Warnsummer von Intervalltönen (kurze Signaltöne) zu einem Dauerton
(langer Signalton).
• Die Entfernung zu dem vom vorderen Ecksensor erfassten Hindernis beträgt maximal ca. 35 cm
• Die Entfernung zu dem vom vo rderen oder hinteren Seitensensor
erfassten Hindernis beträgt maximal ca. 30 cm
• Die Entfernung zu dem vom Fronts ensor erfassten Hindernis beträgt
maximal ca. 35 cm
• Die Entfernung zu dem vom hinteren Ecksensor erfassten Hindernis
beträgt maximal ca. 35 cm
• Die Entfernung zu dem vom Hecksensor erfassten Hindernis beträgt maximal ca. 35 cm
● Wenn von mehreren Sensoren gleichze itig ein Hindernis erfasst wird,
ertönt der Warnsummer entsprechend der Entfernung zum am nächsten
liegenden Hindernis.
● Wenn Hindernisse gleichzeitig im vorderen und hinteren Bereich des Fahr-
zeugs erfasst werden, ertönen separate Signaltonmuster entsprechend
der Entfernung zum jeweiligen Hindernis.
Lautstärke und Aktivierungszeitpunkt des Warnsummers können geändert
werden. ( →S. 680)
Warnsummer

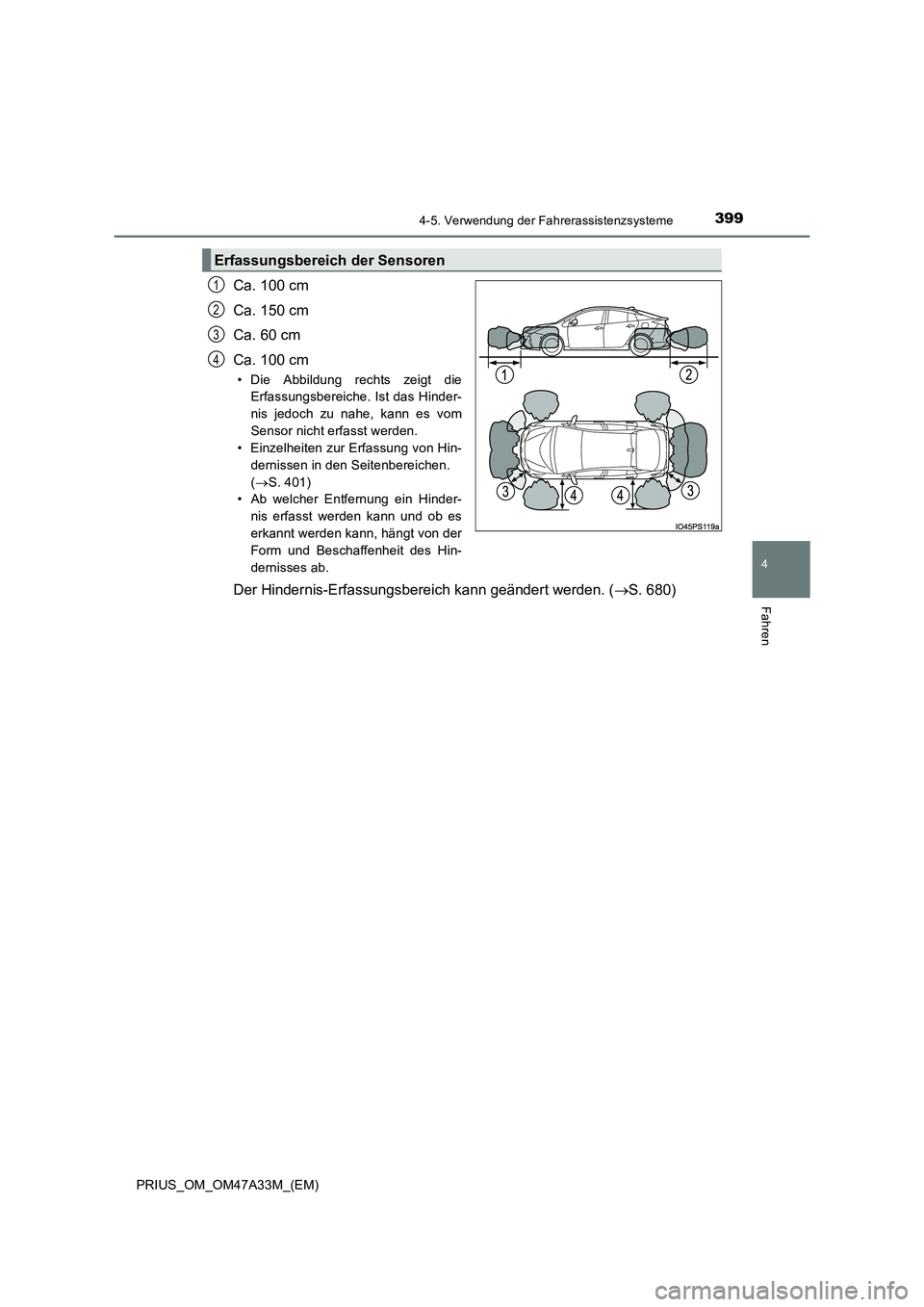

Page 399 of 712

3994-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47A33M_(EM)
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Ca. 100 cm
• Die Abbildung rechts zeigt dieErfassungsbereiche. Ist das Hinder-
nis jedoch zu nahe, kann es vom
Sensor nicht erfasst werden.
• Einzelheiten zur Erfassung von Hin-
dernissen in den Seitenbereichen.
(→ S. 401)
• Ab welcher Entfernung ein Hinder-
nis erfasst werden kann und ob es
erkannt werden kann, hängt von der
Form und Beschaffenheit des Hin-
dernisses ab.
Der Hindernis-Erfassungsbereich kann geändert werden. ( →S. 680)
Erfassungsbereich der Sensoren
1
2
3
4

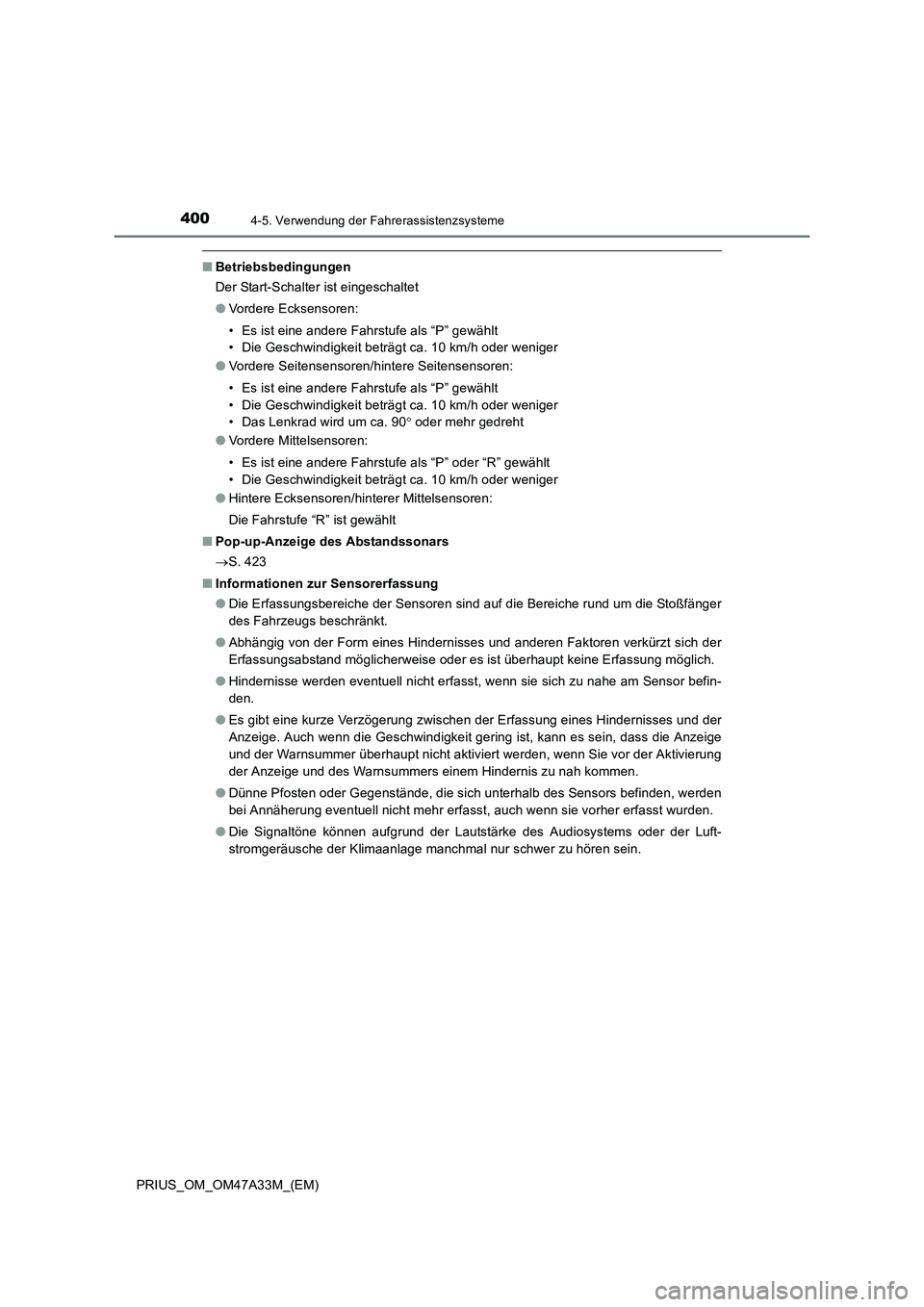

Page 400 of 712

4004-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47A33M_(EM)
■Betriebsbedingungen
Der Start-Schalter ist eingeschaltet
●Vordere Ecksensoren:
• Es ist eine andere Fahrstufe als “P” gewählt
• Die Geschwindigkeit beträgt ca. 10 km/h oder weniger
● Vordere Seitensensoren/hintere Seitensensoren:
• Es ist eine andere Fahrstufe als “P” gewählt
• Die Geschwindigkeit beträgt ca. 10 km/h oder weniger
• Das Lenkrad wird um ca. 90 ° oder mehr gedreht
● Vordere Mittelsensoren:
• Es ist eine andere Fahrstufe als “P” oder “R” gewählt
• Die Geschwindigkeit beträgt ca. 10 km/h oder weniger
● Hintere Ecksensoren/hinterer Mittelsensoren:
Die Fahrstufe “R” ist gewählt
■ Pop-up-Anzeige des Abstandssonars
→S. 423
■ Informationen zur Sensorerfassung
●Die Erfassungsbereiche der Sensoren sind auf die Bereiche rund um die Stoßfänger
des Fahrzeugs beschränkt.
● Abhängig von der Form eines Hindernisses und anderen Faktoren verkürzt sich der
Erfassungsabstand möglicherweise oder es ist überhaupt keine Erfassung möglich.
● Hindernisse werden eventuell nicht erfasst, wenn sie sich zu nahe am Sensor befin-
den.
● Es gibt eine kurze Verzögerung zwischen der Erfassung eines Hindernisses und der
Anzeige. Auch wenn die Geschwindigkeit gering ist, kann es sein, dass die Anzeige
und der Warnsummer überhaupt nicht aktiviert werden, wenn Sie vor der Aktivierung
der Anzeige und des Warnsummers einem Hindernis zu nah kommen.
● Dünne Pfosten oder Gegenstände, die sich unterhalb des Sensors befinden, werden
bei Annäherung eventuell nicht mehr erfasst, auch wenn sie vorher erfasst wurden.
● Die Signaltöne können aufgrund der Lautstärke des Audiosystems oder der Luft-
stromgeräusche der Klimaanlage manchmal nur schwer zu hören sein.
