4014-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47A33M_(EM)■

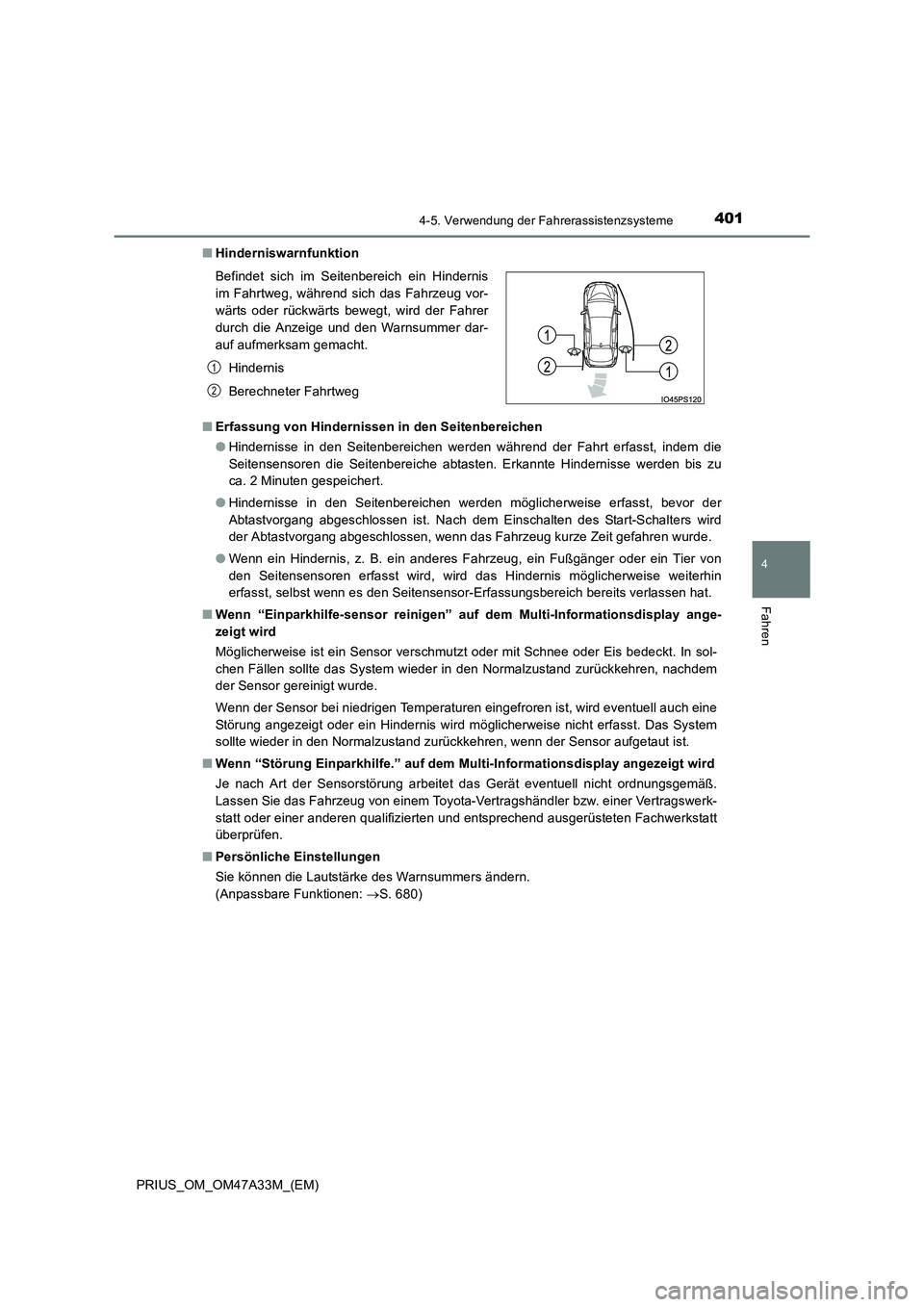

Hinderniswarnfunktion
■ Erfassung von Hindernissen in den Seitenbereichen
●Hindernisse in den Seitenbereichen werden während der Fahrt erfasst, indem die
Seitensensoren die Seitenbereiche abtasten. Erkannte Hindernisse werden bis zu
ca. 2 Minuten gespeichert.
● Hindernisse in den Seitenbereichen werden möglicherweise erfasst, bevor der
Abtastvorgang abgeschlossen ist. Nach dem Einschalten des Start-Schalters wird
der Abtastvorgang abgeschlossen, wenn das Fahrzeug kurze Zeit gefahren wurde.
● Wenn ein Hindernis, z. B. ein anderes Fahrzeug, ein Fußgänger oder ein Tier von
den Seitensensoren erfasst wird, wird das Hindernis möglicherweise weiterhin
erfasst, selbst wenn es den Seitensensor-Erfassungsbereich bereits verlassen hat.
■ Wenn “Einparkhilfe-sensor reinigen” auf dem Multi-Informationsdisplay ange-
zeigt wird
Möglicherweise ist ein Sensor verschmutzt oder mit Schnee oder Eis bedeckt. In sol-
chen Fällen sollte das System wieder in den Normalzustand zurückkehren, nachdem
der Sensor gereinigt wurde.
Wenn der Sensor bei niedrigen Temperaturen eingefroren ist, wird eventuell auch eine
Störung angezeigt oder ein Hindernis wird möglicherweise nicht erfasst. Das System
sollte wieder in den Normalzustand zurückkehren, wenn der Sensor aufgetaut ist.
■ Wenn “Störung Einparkhilfe.” auf dem Multi-Informationsdisplay angezeigt wird
Je nach Art der Sensorstörung arbeitet das Gerät eventuell nicht ordnungsgemäß.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
■ Persönliche Einstellungen
Sie können die Lautstärke des Warnsummers ändern.
(Anpassbare Funktionen: →S. 680)
Befindet sich im Seitenbereich ein Hindernis
im Fahrtweg, während sich das Fahrzeug vor-
wärts oder rückwärts bewegt, wird der Fahrer
durch die Anzeige und den Warnsummer dar-
auf aufmerksam gemacht.
Hindernis
Berechneter Fahrtweg
1
2
Page 402 of 712

4024-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47A33M_(EM)

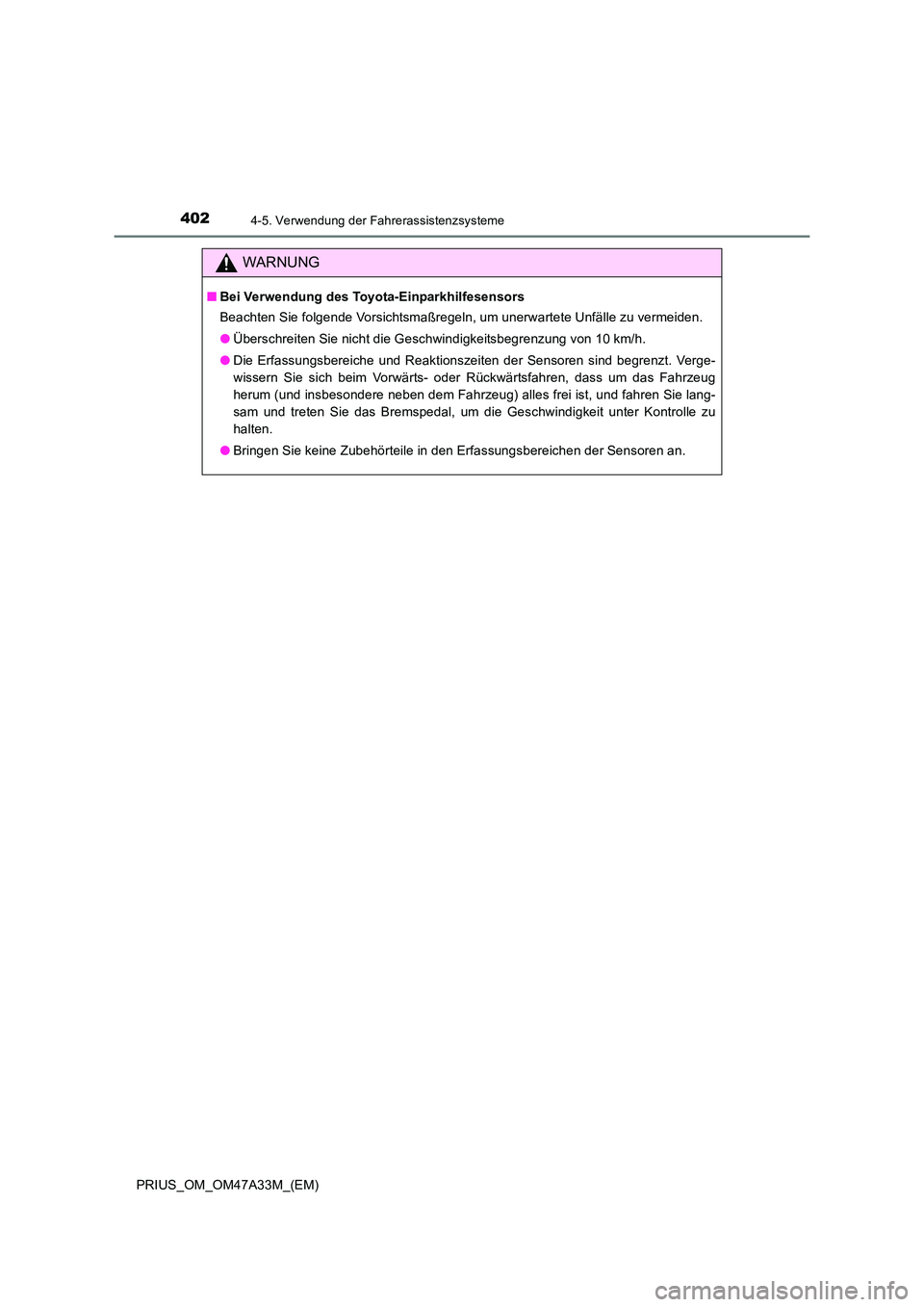

WARNUNG
■Bei Verwendung des Toyota-Einparkhilfesensors
Beachten Sie folgende Vorsichtsmaßregeln, um unerwartete Unfälle zu vermeiden.
●Überschreiten Sie nicht die Geschwindigkeitsbegrenzung von 10 km/h.
● Die Erfassungsbereiche und Reaktionszeiten der Sensoren sind begrenzt. Verge-
wissern Sie sich beim Vorwärts- oder Rückwärtsfahren, dass um das Fahrzeug
herum (und insbesondere neben dem Fahrzeug) alles frei ist, und fahren Sie lang-
sam und treten Sie das Bremspedal, um die Geschwindigkeit unter Kontrolle zu
halten.
● Bringen Sie keine Zubehörteile in den Erfassungsbereichen der Sensoren an.
Page 403 of 712

4034-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47A33M_(EM)

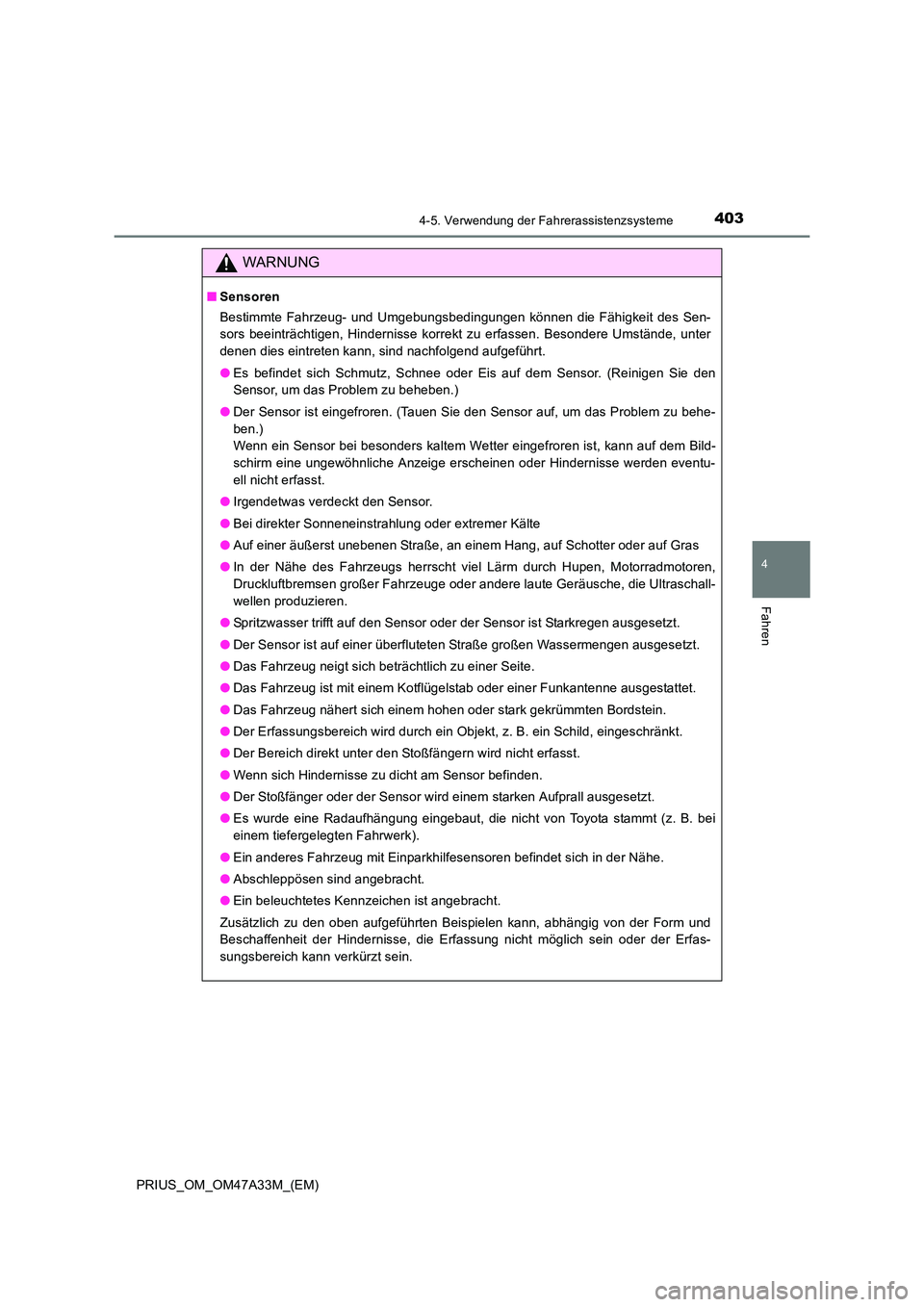

WARNUNG
■Sensoren
Bestimmte Fahrzeug- und Umgebungsbedingungen können die Fähigkeit des Sen-
sors beeinträchtigen, Hindernisse korrekt zu erfassen. Besondere Umstände, unter
denen dies eintreten kann, sind nachfolgend aufgeführt.
●Es befindet sich Schmutz, Schnee oder Eis auf dem Sensor. (Reinigen Sie den
Sensor, um das Problem zu beheben.)
● Der Sensor ist eingefroren. (Tauen Sie den Sensor auf, um das Problem zu behe-
ben.)
Wenn ein Sensor bei besonders kaltem Wetter eingefroren ist, kann auf dem Bild-
schirm eine ungewöhnliche Anzeige erscheinen oder Hindernisse werden eventu-
ell nicht erfasst.
● Irgendetwas verdeckt den Sensor.
● Bei direkter Sonneneinstrahlung oder extremer Kälte
● Auf einer äußerst unebenen Straße, an einem Hang, auf Schotter oder auf Gras
● In der Nähe des Fahrzeugs herrscht viel Lärm durch Hupen, Motorradmotoren,
Druckluftbremsen großer Fahrzeuge oder andere laute Geräusche, die Ultraschall-
wellen produzieren.
● Spritzwasser trifft auf den Sensor oder der Sensor ist Starkregen ausgesetzt.
● Der Sensor ist auf einer überfluteten Straße großen Wassermengen ausgesetzt.
● Das Fahrzeug neigt sich beträchtlich zu einer Seite.
● Das Fahrzeug ist mit einem Kotflügelstab oder einer Funkantenne ausgestattet.
● Das Fahrzeug nähert sich einem hohen oder stark gekrümmten Bordstein.
● Der Erfassungsbereich wird durch ein Objekt, z. B. ein Schild, eingeschränkt.
● Der Bereich direkt unter den Stoßfängern wird nicht erfasst.
● Wenn sich Hindernisse zu dicht am Sensor befinden.
● Der Stoßfänger oder der Sensor wird einem starken Aufprall ausgesetzt.
● Es wurde eine Radaufhängung eingebaut, die nicht von Toyota stammt (z. B. bei
einem tiefergelegten Fahrwerk).
● Ein anderes Fahrzeug mit Einparkhilfesensoren befindet sich in der Nähe.
● Abschleppösen sind angebracht.
● Ein beleuchtetes Kennzeichen ist angebracht.
Zusätzlich zu den oben aufgeführten Beispielen kann, abhängig von der Form und
Beschaffenheit der Hindernisse, die Erfassung nicht möglich sein oder der Erfas-
sungsbereich kann verkürzt sein.
Page 404 of 712

4044-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47A33M_(EM)

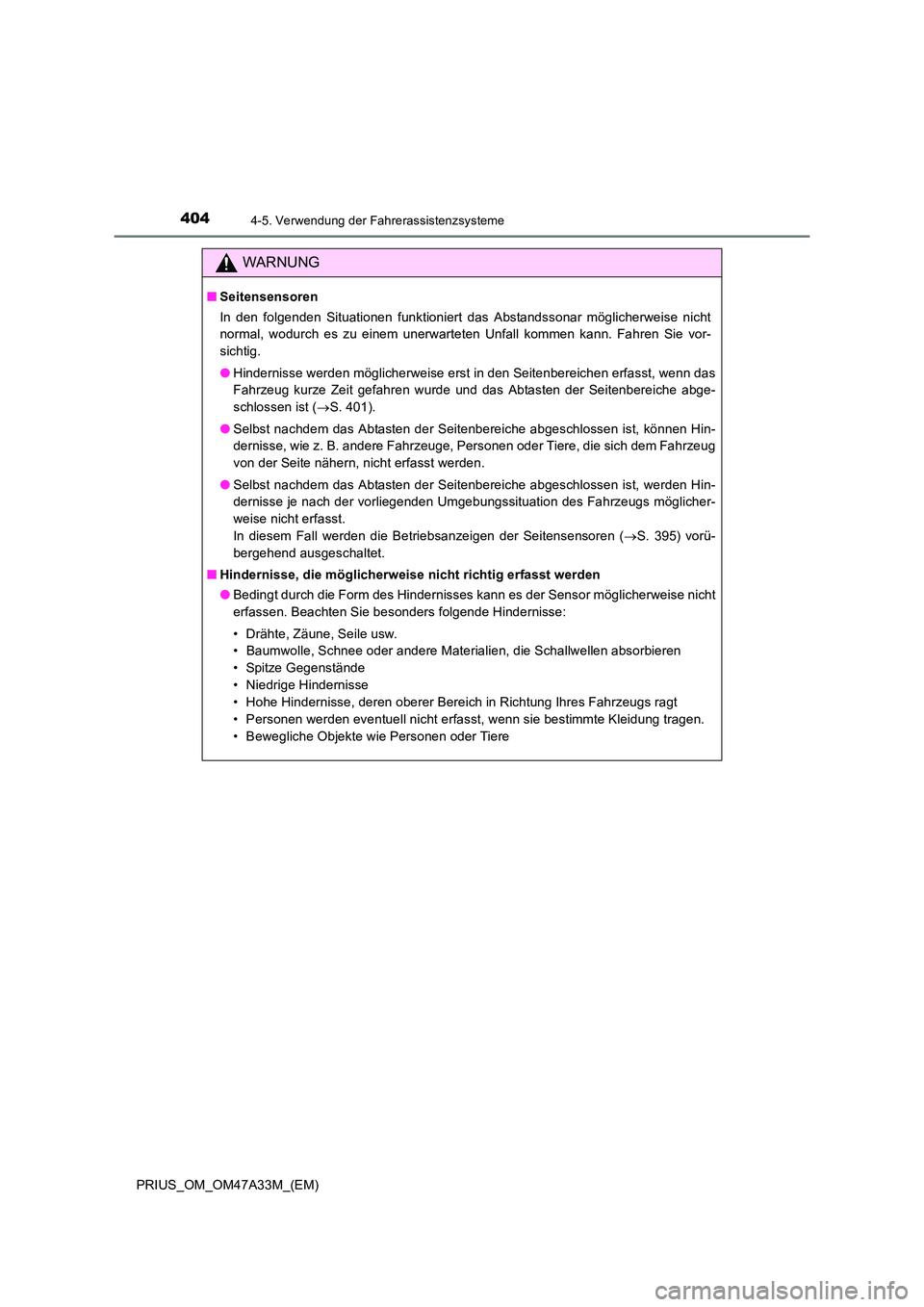

WARNUNG
■Seitensensoren
In den folgenden Situationen funktioniert das Abstandssonar möglicherweise nicht
normal, wodurch es zu einem unerwarteten Unfall kommen kann. Fahren Sie vor-
sichtig.
●Hindernisse werden möglicherweise erst in den Seitenbereichen erfasst, wenn das
Fahrzeug kurze Zeit gefahren wurde und das Abtasten der Seitenbereiche abge-
schlossen ist ( →S. 401).
● Selbst nachdem das Abtasten der Seitenbereiche abgeschlossen ist, können Hin-
dernisse, wie z. B. andere Fahrzeuge, Personen oder Tiere, die sich dem Fahrzeug
von der Seite nähern, nicht erfasst werden.
● Selbst nachdem das Abtasten der Seitenbereiche abgeschlossen ist, werden Hin-
dernisse je nach der vorliegenden Umgebungssituation des Fahrzeugs möglicher-
weise nicht erfasst.
In diesem Fall werden die Betriebsanzeigen der Seitensensoren ( →S. 395) vorü-
bergehend ausgeschaltet.
■ Hindernisse, die möglicherweise nicht richtig erfasst werden
●Bedingt durch die Form des Hindernisses kann es der Sensor möglicherweise nicht
erfassen. Beachten Sie besonders folgende Hindernisse:
• Drähte, Zäune, Seile usw.
• Baumwolle, Schnee oder andere Materialien, die Schallwellen absorbieren
• Spitze Gegenstände
• Niedrige Hindernisse
• Hohe Hindernisse, deren oberer Bereich in Richtung Ihres Fahrzeugs ragt
• Personen werden eventuell nicht erfasst, wenn sie bestimmte Kleidung tragen.
• Bewegliche Objekte wie Personen oder Tiere
Page 405 of 712

4054-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47A33M_(EM)

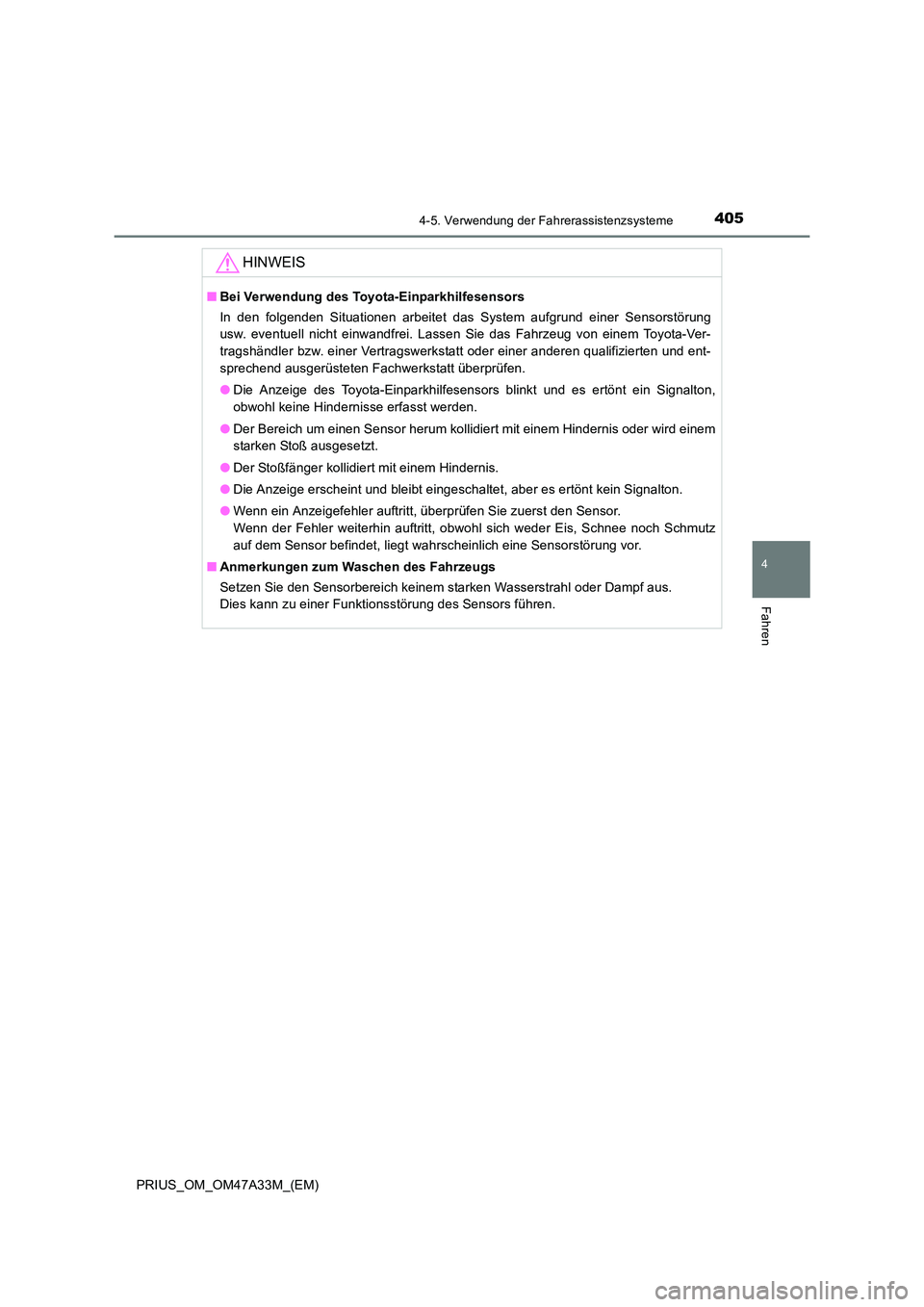

HINWEIS
■Bei Verwendung des Toyota-Einparkhilfesensors
In den folgenden Situationen arbeitet das System aufgrund einer Sensorstörung
usw. eventuell nicht einwandfrei. Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
●Die Anzeige des Toyota-Einparkhilfesensors blinkt und es ertönt ein Signalton,
obwohl keine Hindernisse erfasst werden.
● Der Bereich um einen Sensor herum kollidiert mit einem Hindernis oder wird einem
starken Stoß ausgesetzt.
● Der Stoßfänger kollidiert mit einem Hindernis.
● Die Anzeige erscheint und bleibt eingeschaltet, aber es ertönt kein Signalton.
● Wenn ein Anzeigefehler auftritt, überprüfen Sie zuerst den Sensor.
Wenn der Fehler weiterhin auftritt, obwohl sich weder Eis, Schnee noch Schmutz
auf dem Sensor befindet, liegt wahrscheinlich eine Sensorstörung vor.
■ Anmerkungen zum Waschen des Fahrzeugs
Setzen Sie den Sensorbereich keinem starken Wasserstrahl oder Dampf aus.
Dies kann zu einer Funktionsstörung des Sensors führen.
Page 406 of 712

4064-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47A33M_(EM)

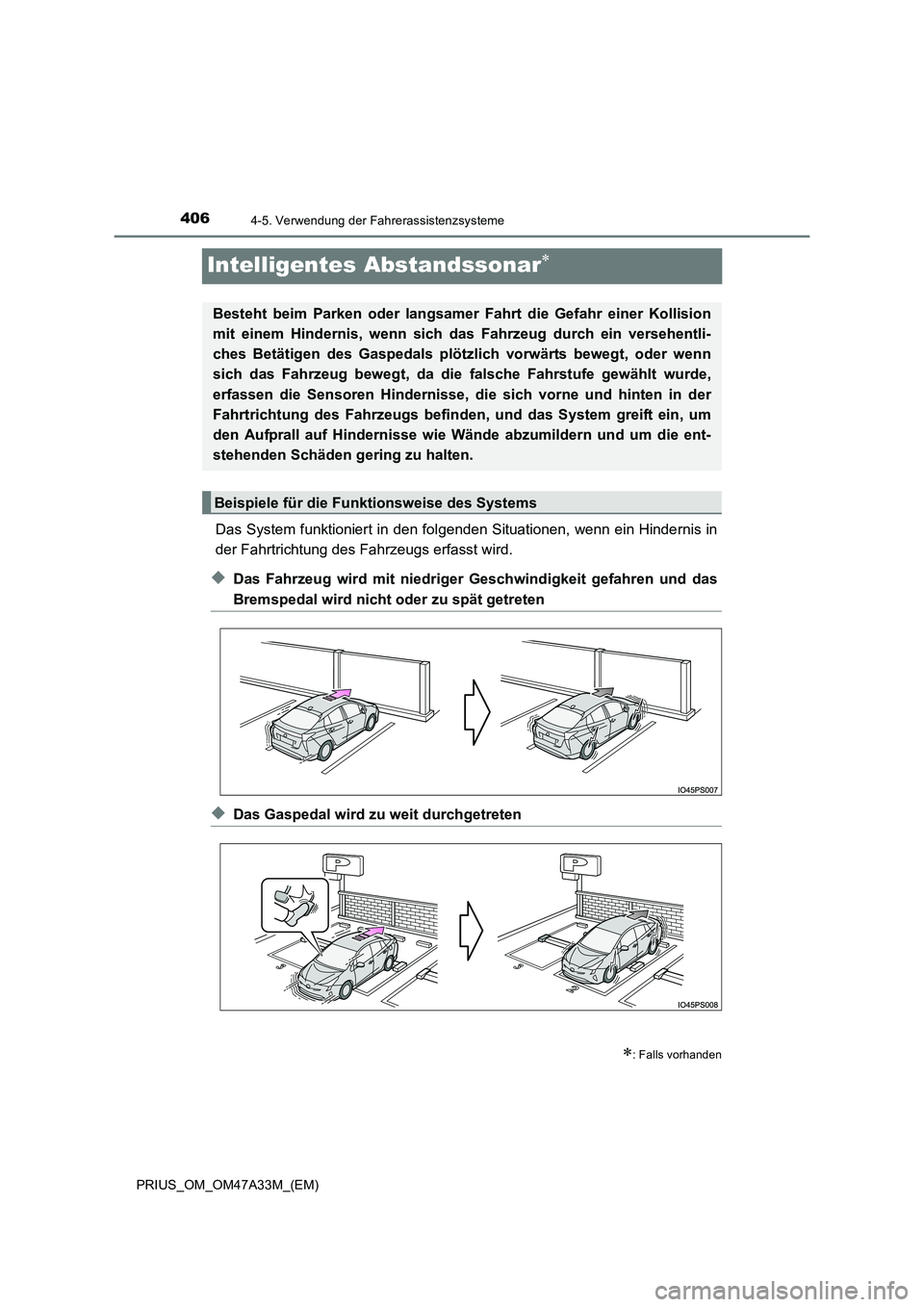

Intelligentes Abstandssonar∗
Das System funktioniert in den folgenden Situationen, wenn ein Hindernis in
der Fahrtrichtung des F ahrzeugs erfasst wird.
◆Das Fahrzeug wird mit niedriger Geschwindigkeit gefahren und das
Bremspedal wird nicht oder zu spät getreten
◆Das Gaspedal wird zu weit durchgetreten
∗: Falls vorhanden
Besteht beim Parken oder langsamer Fahrt die Gefahr einer Kollision
mit einem Hindernis, wenn sich das Fahrzeug durch ein versehentli-
ches Betätigen des Gaspedals plötzlich vorwärts bewegt, oder wenn
sich das Fahrzeug bewegt, da die falsche Fahrstufe gewählt wurde,
erfassen die Sensoren Hindernisse, di e sich vorne und hinten in der
Fahrtrichtung des Fahrzeugs befinden, und das System greift ein, um
den Aufprall auf Hindernisse wie Wände abzumildern und um die ent-
stehenden Schäden gering zu halten.
Beispiele für die Funktionsweise des Systems
Page 407 of 712

4074-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47A33M_(EM)

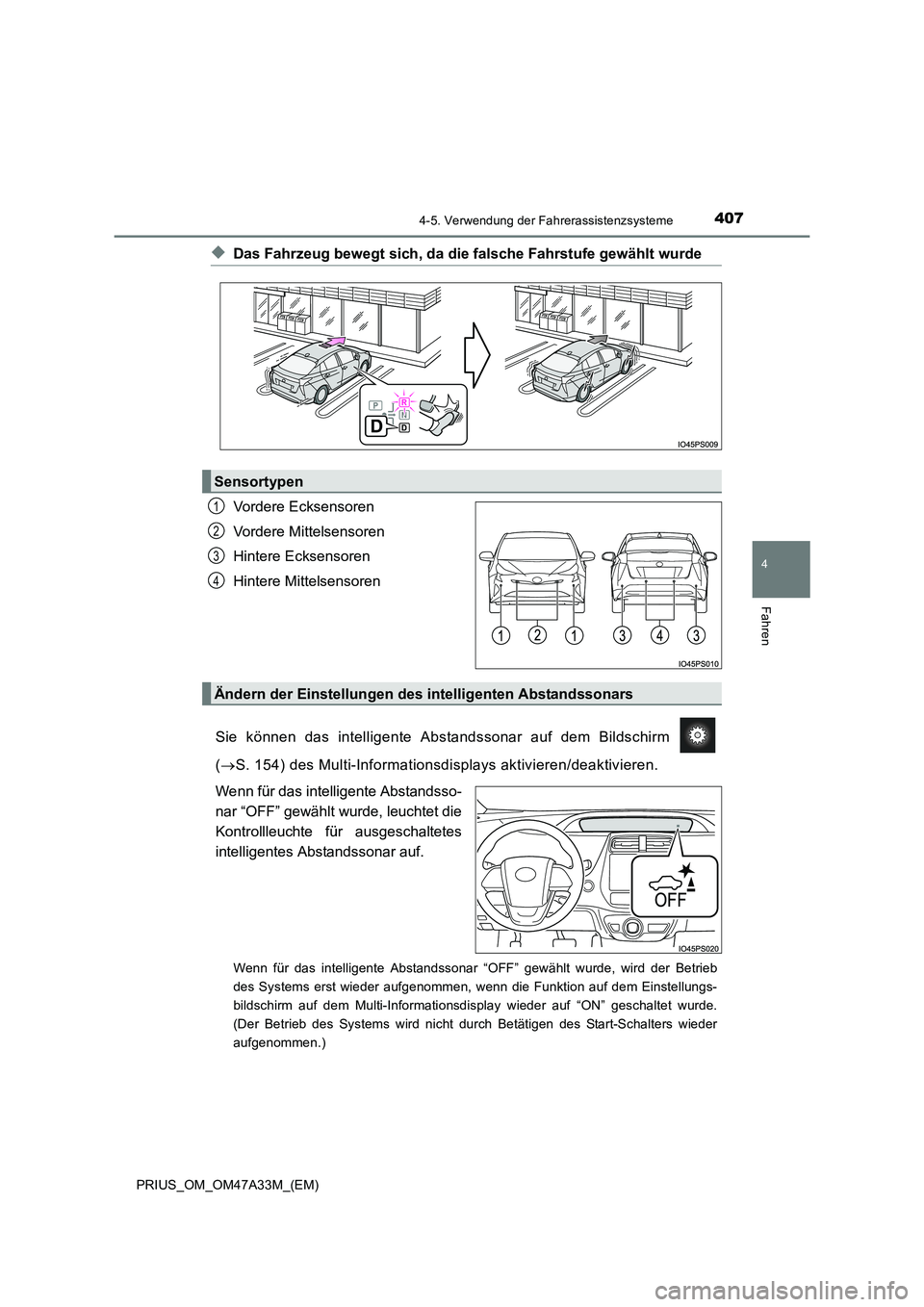

◆Das Fahrzeug bewegt sich, da die falsche Fahrstufe gewählt wurde
Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
Sie können das intelligente Abstandssonar auf dem Bildschirm
( → S. 154) des Multi-Informationsdisplays aktivieren/deaktivieren.
Wenn für das intelligente Abstandsso-
nar “OFF” gewählt wurde, leuchtet die
Kontrollleuchte für ausgeschaltetes
intelligentes Abstandssonar auf.
Wenn für das intelligente Abstandssonar “OFF” gewählt wurde, wird der Betrieb
des Systems erst wieder aufgenommen, wenn die Funktion auf dem Einstellungs-
bildschirm auf dem Multi-Informationsdisplay wieder auf “ON” geschaltet wurde.
(Der Betrieb des Systems wird nicht durch Betätigen des Start-Schalters wieder
aufgenommen.)
Sensortypen
1
2
3
4
Ändern der Einstellungen des intelligenten Abstandssonars
Page 408 of 712

4084-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47A33M_(EM)

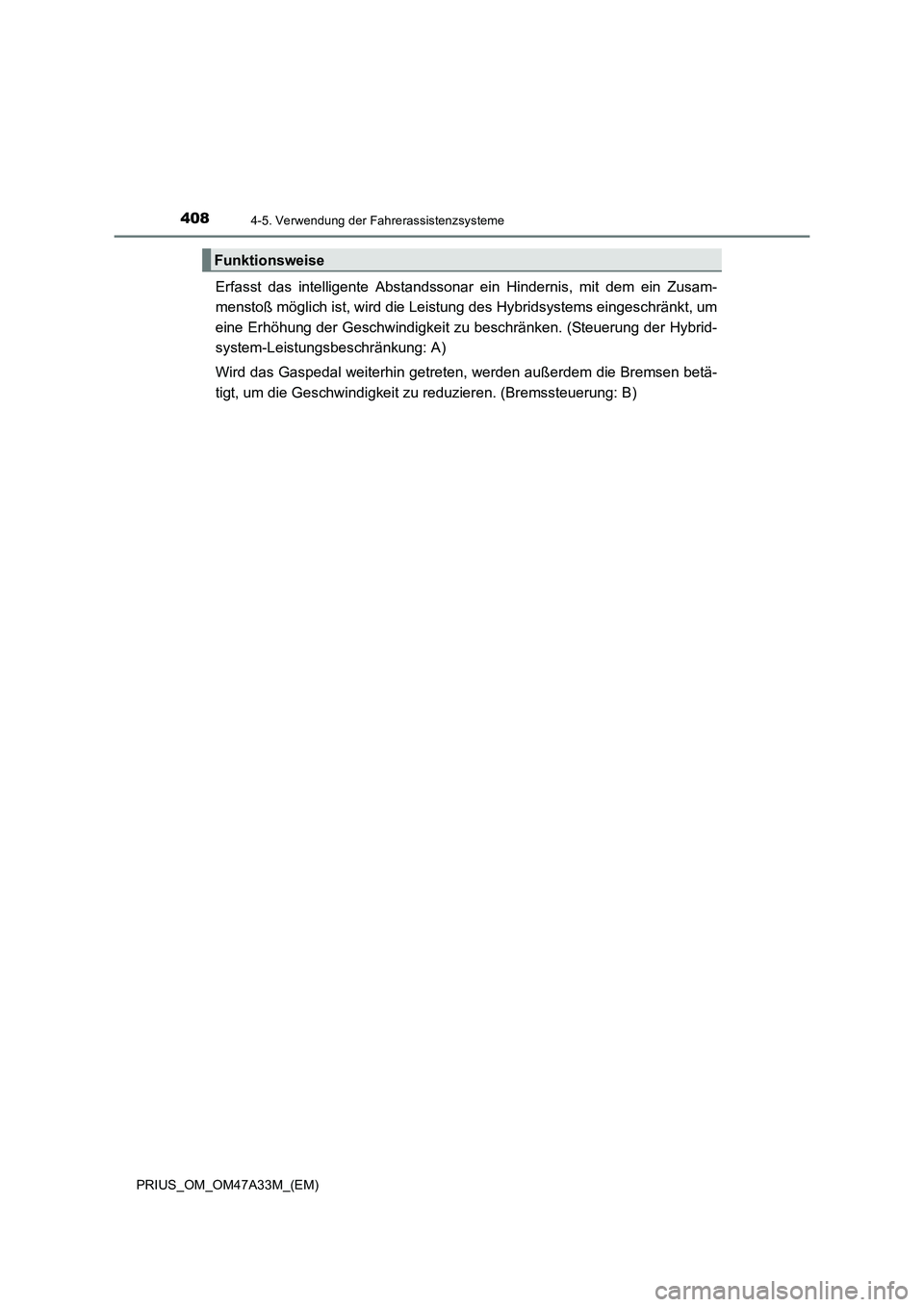

Erfasst das intelligente Abstandssonar ein Hindernis, mit dem ein Zusam-
menstoß möglich ist, wird die Leistung des Hybridsystems eingeschränkt, um
eine Erhöhung der Geschwindigkeit zu beschränken. (Steuerung der Hybrid-
system-Leistungsbeschränkung: A)
Wird das Gaspedal weiterhin getreten, werden außerdem die Bremsen betä-
tigt, um die Geschwindigkeit zu reduzieren. (Bremssteuerung: B)
Funktionsweise
Page 409 of 712

4094-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47A33M_(EM)

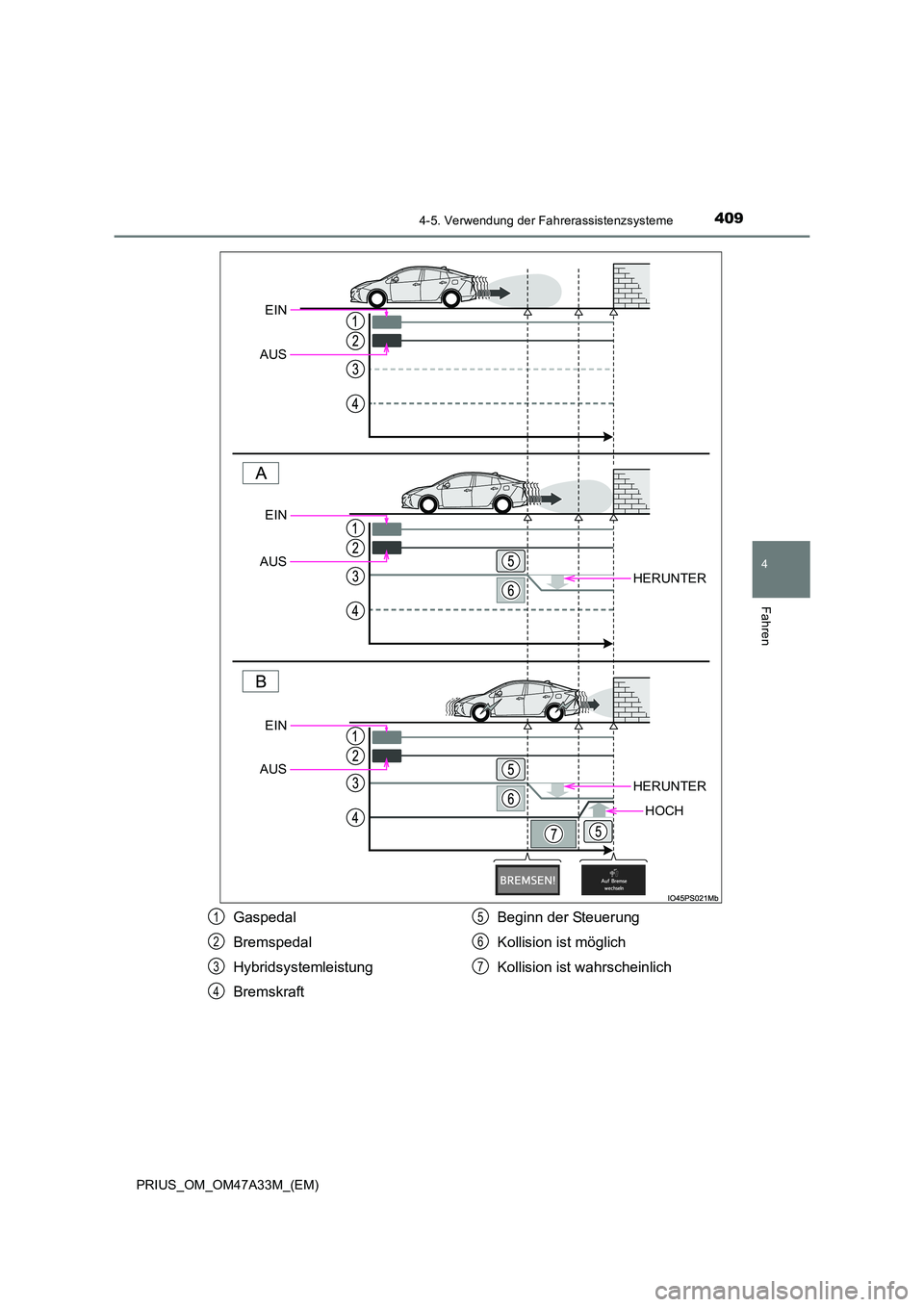

HERUNTER
HERUNTER
HOCH
EIN
AUS
EIN
AUS
EIN
AUS
Gaspedal
Bremspedal
Hybridsystemleistung
Bremskraft Beginn der Steuerung
Kollision ist möglich
Kollision ist wahrscheinlich1
2
3
4
5
6
7
Page 410 of 712

4104-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47A33M_(EM)■

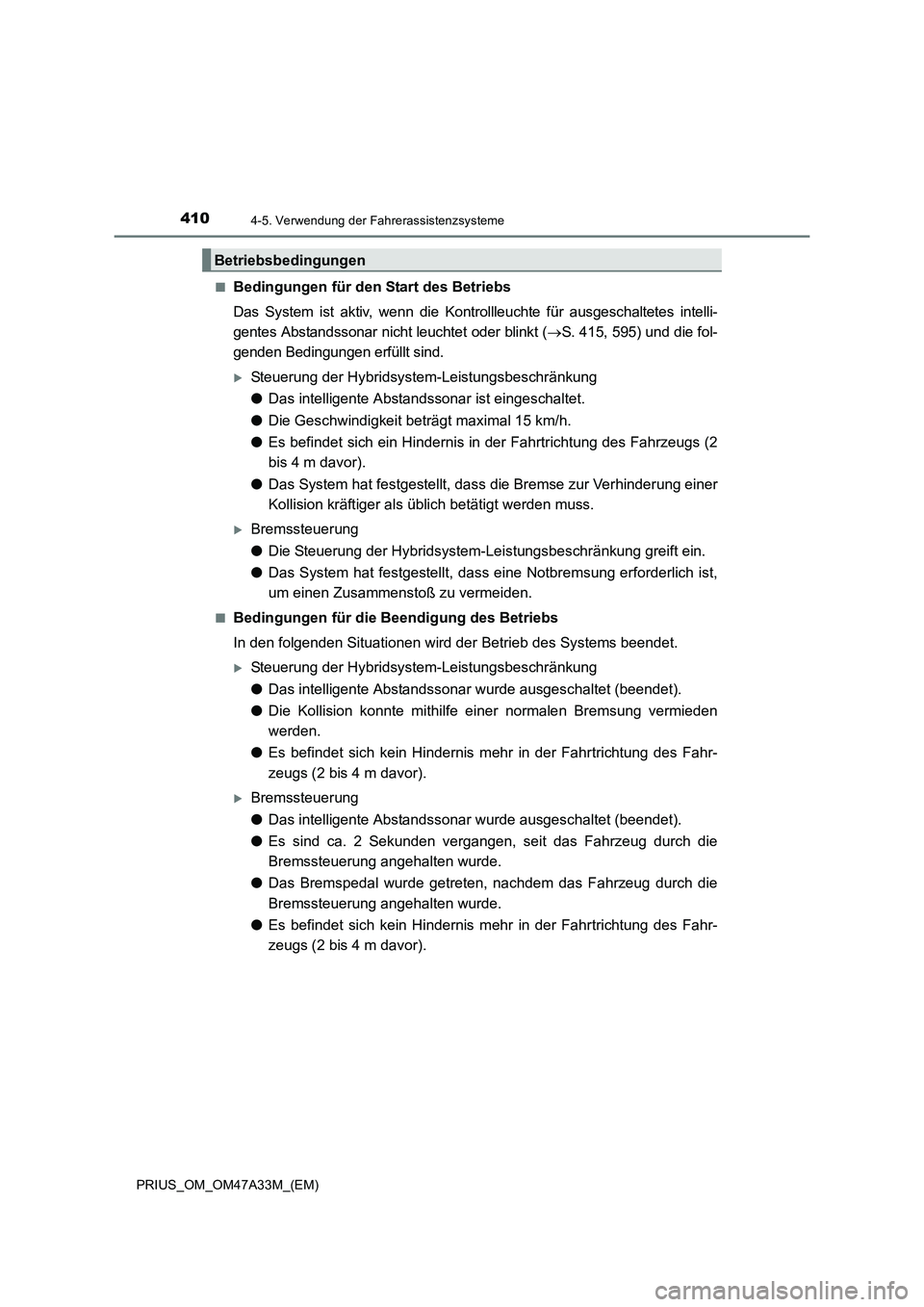

Bedingungen für den Start des Betriebs
Das System ist aktiv, wenn die Kontrollleuchte für ausgeschaltetes intelli-
gentes Abstandssonar nicht leuchtet oder blinkt (
→S. 415, 595) und die fol-
genden Bedingungen erfüllt sind.
XSteuerung der Hybridsystem-Leistungsbeschränkung
● Das intelligente Abstandssonar ist eingeschaltet.
● Die Geschwindigkeit beträgt maximal 15 km/h.
● Es befindet sich ein Hindernis in der Fahrtrichtung des Fahrzeugs (2
bis 4 m davor).
● Das System hat festgestellt, dass die Bremse zur Verhinderung einer
Kollision kräftiger als üblich betätigt werden muss.
XBremssteuerung
●Die Steuerung der Hybridsystem-Leistungsbeschränkung greift ein.
● Das System hat festgestellt, dass eine Notbremsung erforderlich ist,
um einen Zusammenstoß zu vermeiden.
■Bedingungen für die Beendigung des Betriebs
In den folgenden Situationen wird der Betrieb des Systems beendet.
XSteuerung der Hybridsystem-Leistungsbeschränkung
●Das intelligente Abstandssonar wurde ausgeschaltet (beendet).
● Die Kollision konnte mithilfe einer normalen Bremsung vermieden
werden.
● Es befindet sich kein Hindernis m ehr in der Fahrtrichtung des Fahr-
zeugs (2 bis 4 m davor).
XBremssteuerung
● Das intelligente Abstandssonar wurde ausgeschaltet (beendet).
● Es sind ca. 2 Sekunden vergangen, seit das Fahrzeug durch die
Bremssteuerung angehalten wurde.
● Das Bremspedal wurde getreten, nachdem das Fahrzeug durch die
Bremssteuerung angehalten wurde.
● Es befindet sich kein Hindernis m ehr in der Fahrtrichtung des Fahr-
zeugs (2 bis 4 m davor).
Betriebsbedingungen
