5216-2. Karbantartás
6
Karbantartás és ápolás

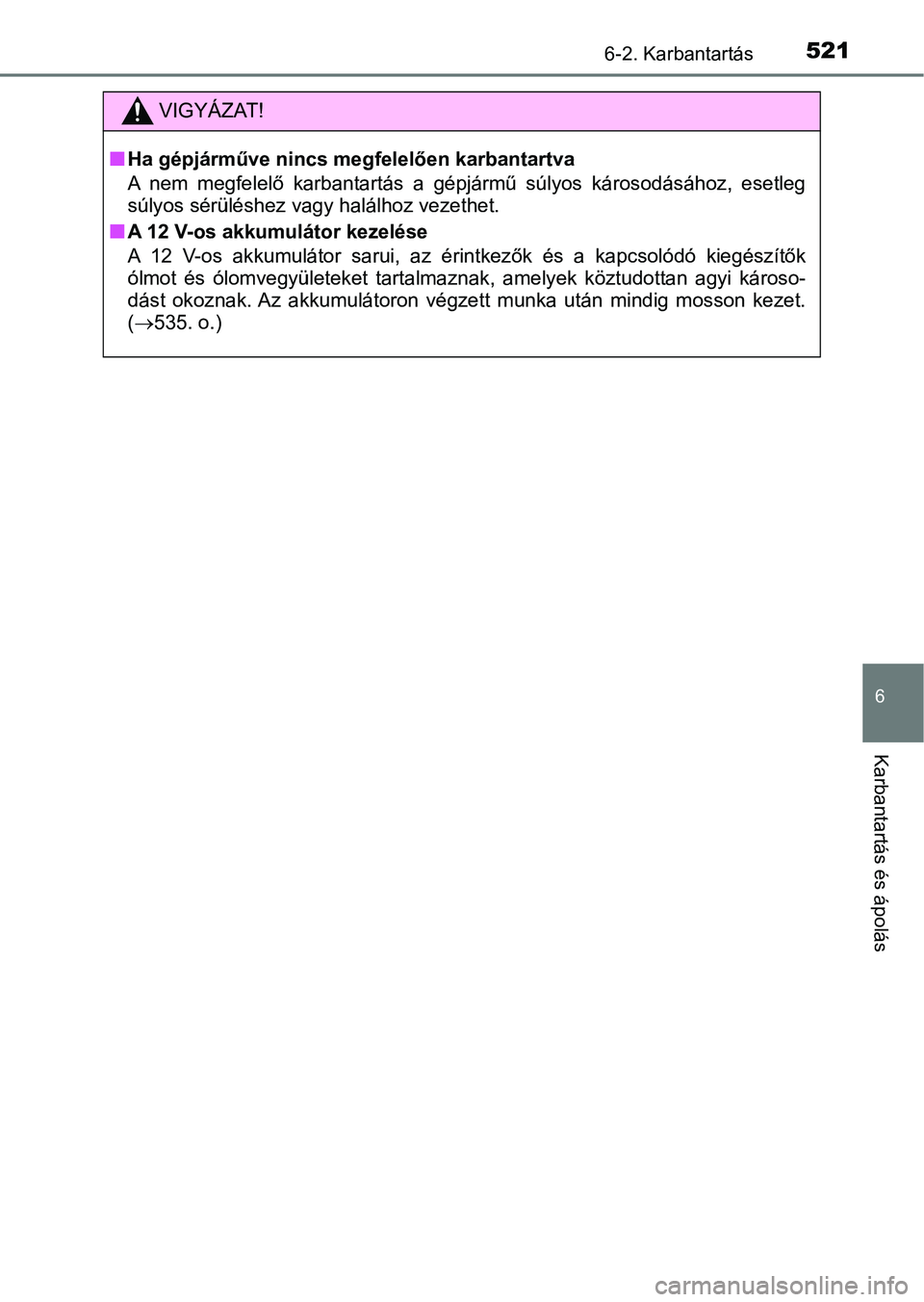

VIGYÁZAT!
nHa gépjárműve nincs megfelelően karbantartva
A nem megfelelő karbantartás a gépjármű súlyos károsodásához, e setleg
súlyos sérüléshez vagy halálhoz vezethet.
nA 12 V-os akkumulátor kezelése
A 12 V-os akkumulátor sarui, az érintkezők és a kapcsolódó kieg észítők
ólmot és ólomvegyületeket tartalmaznak, amelyek köztudottan agy i károso-
dást okoznak. Az akkumulátoron végzett munka után mindig mosson kezet.
(  535. o.)

5226-3. Karbantartás saját kivitelezésben

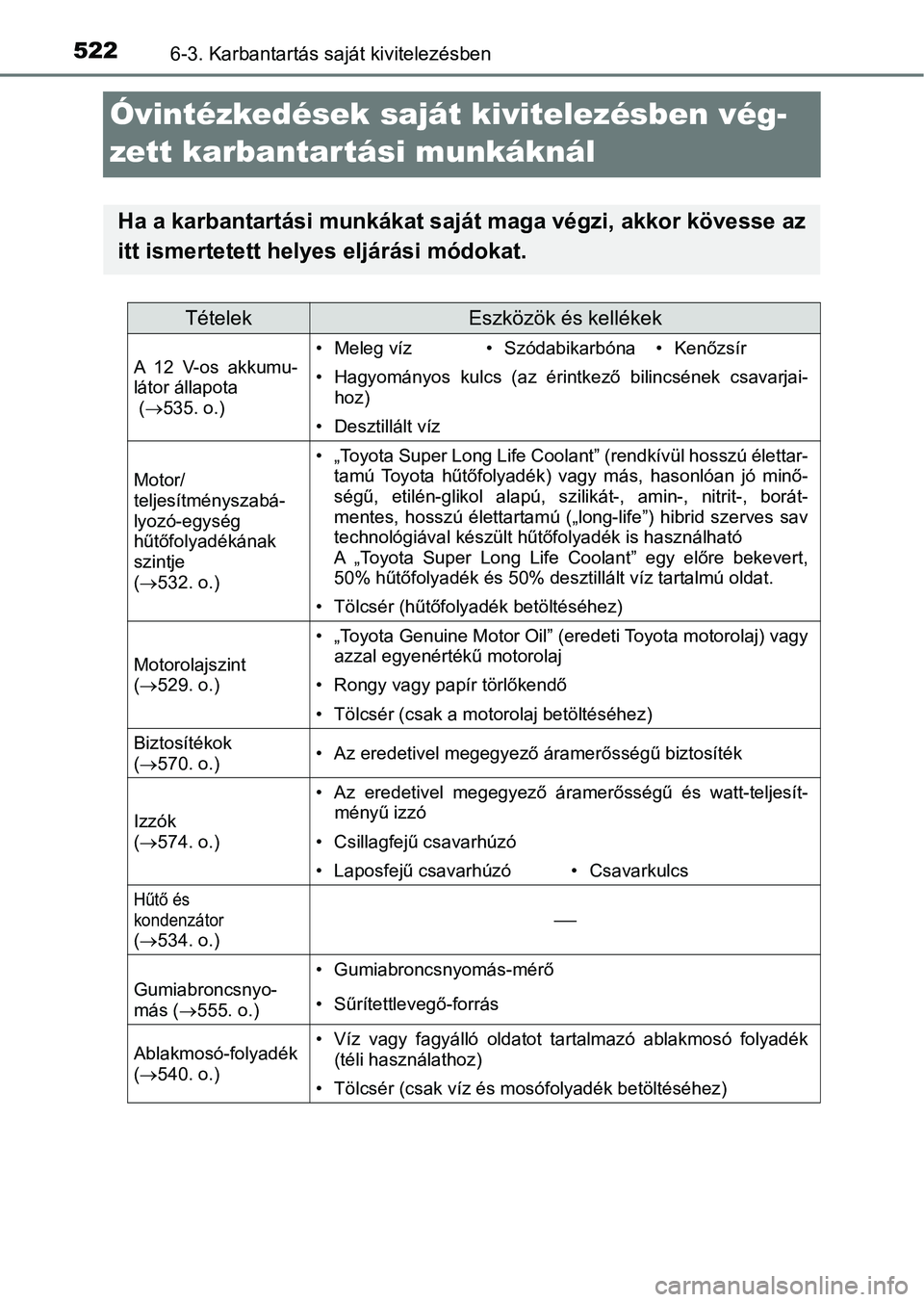

Óvintézkedések saját kivitelezésben vég-
zett karbantartási munkáknál
Ha a karbantartási munkákat saját maga végzi, akkor kövesse az
itt ismertetett hely es eljárási módokat.
TételekEszközök és kellékek
A 12 V-os akkumu-
látor állapota
( 535. o.) • Meleg víz • Szódabikarbóna • Kenőzsír
• Hagyományos kulcs (az érintkező bilincsének csavarjai-
hoz)
• Desztillált víz
Motor/
teljesítményszabá-
lyozó-egység
hűtőfolyadékának
szintje
( 532. o.) • „Toyota Super Long Life Coolant” (rendkívül hosszú élettar-
tamú Toyota hűtőfolyadék) vagy más, hasonlóan jó minő-
ségű, etilén-glikol alapú, szilikát-, amin-, nitrit-, borát-
mentes, hosszú élettartamú („long-life”) hibrid szerves sav
technológiával készült hűtőfolyadék is használható
A „Toyota Super Long Life Coolant” egy előre bekevert,
50% hűtőfolyadék és 50% desztillált víz tartalmú oldat.
• Tölcsér (hűtőfolyadék betöltéséhez)
Motorolajszint
( 529. o.)
• „Toyota Genuine Motor Oil” (eredeti Toyota motorolaj) vagy
azzal egyenértékű motorolaj
• Rongy vagy papír törlőkendő
• Tölcsér (csak a motorolaj betöltéséhez)
Biztosítékok
( 570. o.)• Az eredetivel megegyező áramerősségű biztosíték
Izzók
(574. o.)
• Az eredetivel megegyező áramerősségű és watt-teljesít-
ményű izzó
• Csillagfejű csavarhúzó
• Laposfejű csavarhúzó• Csavarkulcs
Hűtő és
kondenzátor
( 534. o.)
Gumiabroncsnyo-
más ( 555. o.)• Gumiabroncsnyomás-mérő
• Sűrítettlevegő-forrás
Ablakmosó-folyadék
( 540. o.)• Víz vagy fagyálló oldatot tartalmazó ablakmosó folyadék
(téli használathoz)
• Tölcsér (csak víz és mosófolyadék betöltéséhez)

5236-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

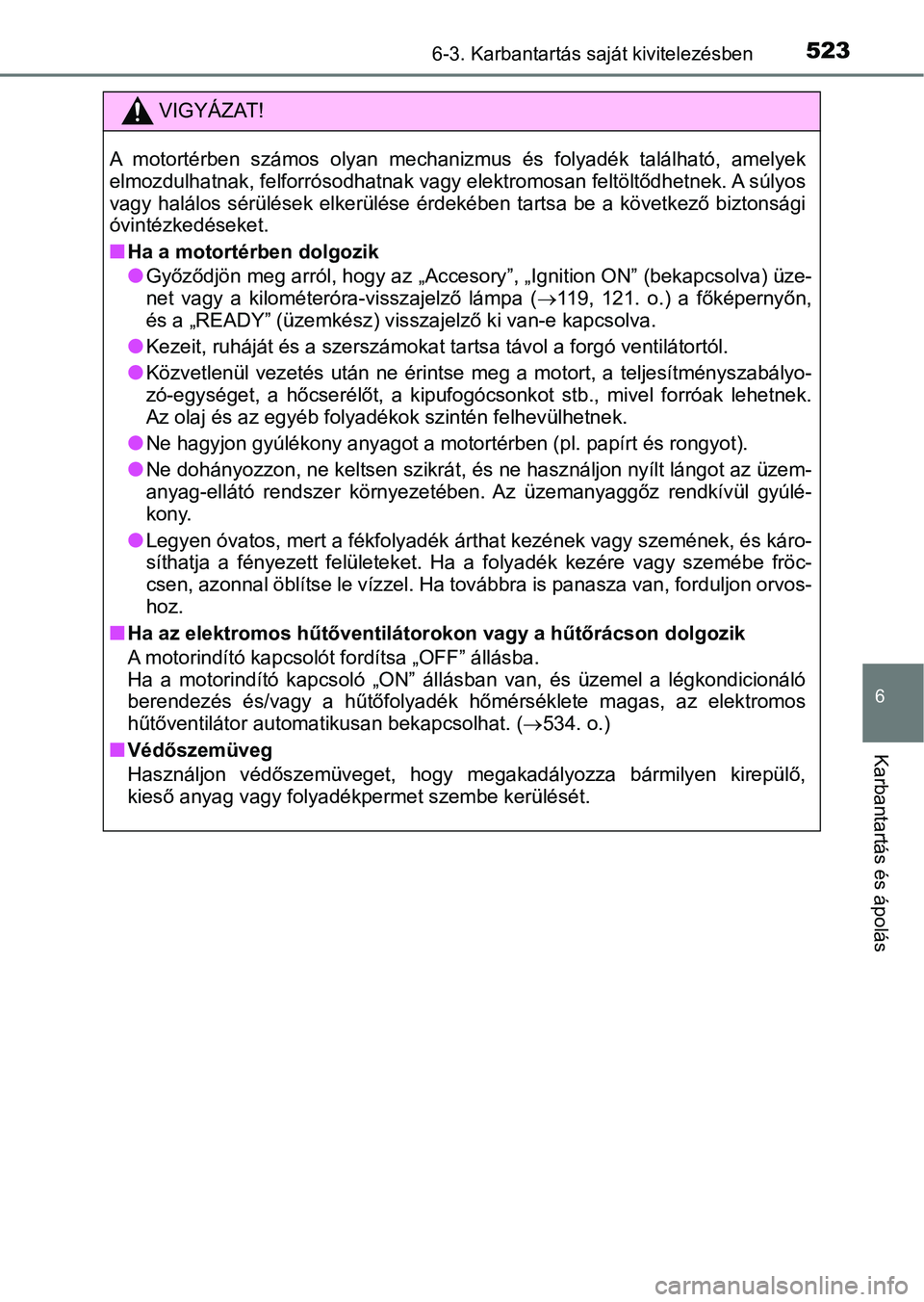

VIGYÁZAT!
A motortérben számos olyan mechanizmus és folyadék található, amelyek
elmozdulhatnak, felforrósodhatnak v agy elektromosan feltöltődhetnek. A súlyos
vagy halálos sérülések elkerülése érdekében tartsa be a követke ző biztonsági
óvintézkedéseket.
nHa a motortérben dolgozik
lGyőződjön meg arról, hogy az „Accesory”, „Igniti on ON” (bekapcsolva) üze-
net vagy a kilométeróra-visszajelző lámpa ( 119, 121. o.) a főképernyőn,
és a „READY” (üzem kész) visszajelző ki van-e kapcsolva.
lKezeit, ruháját és a szerszámoka t tartsa távol a forgó ventilátortól.
lKözvetlenül vezetés után ne érint se meg a motort, a teljesítményszabályo-
zó-egységet, a hőcserélőt, a kipufogócsonkot stb., mivel forróa k lehetnek.
Az olaj és az egyéb folyadé kok szintén felhevülhetnek.
lNe hagyjon gyúlékony anyagot a motortérben (pl. papírt és rongy ot).
lNe dohányozzon, ne keltsen szikrát, és ne használjon nyílt lángot az üzem-
anyag-ellátó rendszer környeze tében. Az üzemanyaggőz rendkívül gyúlé-
kony.
lLegyen óvatos, mert a fékfolyadék árthat kezének vagy szemének, és káro-
síthatja a fényezett felületeket. Ha a folyadék kezére vagy szemébe fröc-
csen, azonnal öblítse le vízzel. Ha továbbra is panasza van, fo rduljon orvos-
hoz.
nHa az elektromos hűtőventiláto rokon vagy a hűtőrácson dolgozik
A motorindító kapcsolót fordítsa „OFF” állásba.
Ha a motorindító kapcsoló „ON” ál lásban van, és üzemel a légkondicionáló
berendezés és/vagy a hűtőfolyadék hőmérséklete magas, az elektromos
hűtőventilátor automatikusan bekapcsolhat. ( 534. o.)
nVédőszemüveg
Használjon védőszemüveget, hogy megakadályozza bármilyen kirepü lő,
kieső anyag vagy folyadékpermet szembe kerülését.

5246-3. Karbantartás saját kivitelezésben

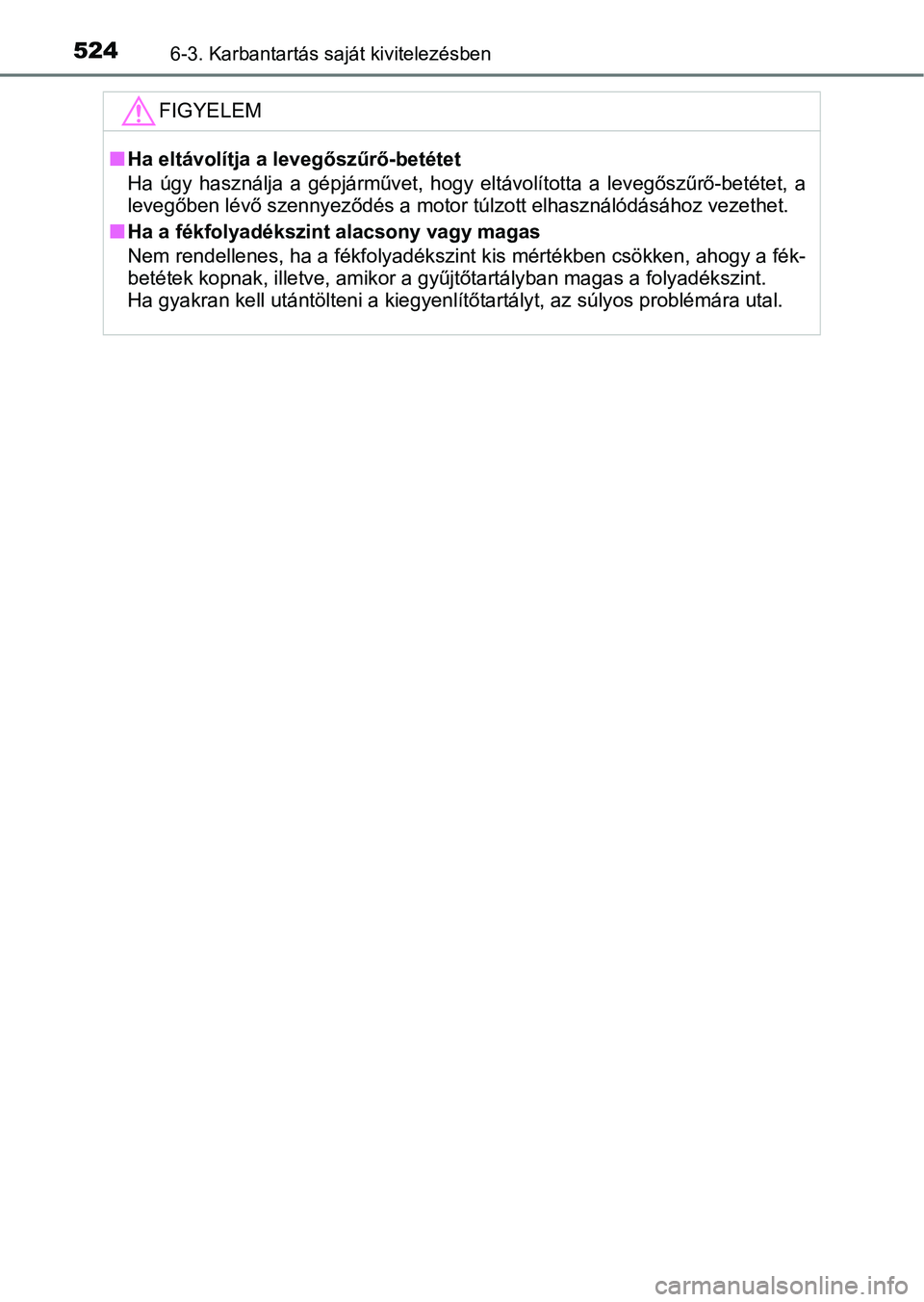

FIGYELEM
nHa eltávolítja a levegőszűrő-betétet
Ha úgy használja a gépjárművet, hogy eltávolította a levegőszűrő-betétet, a
levegőben lévő szennyeződés a motor túlzott elhasználódásához vezethet.
nHa a fékfolyadékszint alacsony vagy magas
Nem rendellenes, ha a fékfolyadé kszint kis mértékben csökken, ahogy a fék-
betétek kopnak, illetve, amikor a gyűjtőtartályban magas a folyadékszint.
Ha gyakran kell utántölteni a k iegyenlítőtartályt, az súlyos problémára utal.

5256-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Motorháztető
Húzza meg a motorháztető-nyi-
tókart.
A motorháztető kissé felpattan.
Húzza balra a kiegészítő bizto-
sítókart, és emelje fel a motor-
háztetőt.
Tartsa meg kézze l a motorház-
tetőt, míg a kitámasztórudat a
helyére illeszti.
A motorháztető felnyitásához oldja a zár reteszelését a gépjárm ű
belsejében.
1
2
3

5266-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
nA motorháztető lecsukásakor
nElindulás előtti ellenőrzés
Győződjön meg arról, hogy a motorháztető teljesen le van-e csukva és zárva.
Ha a motorháztető nincs teljes en bezárva, menet közben kinyílha t, ami
súlyos sérüléssel vagy halá llal járó balesetet okozhat.
nA kitámasztórúd nyílásba való behelyezése után
Győződjön meg arról, hogy a rúd biztonságosan támasztja alá a m otorházte-
tőt, és nem csapódhat le, akár az Ön testi épségét is veszélyez tetve.
FIGYELEM
nA motorháztető lecsukásakor
Mindig helyezze vissza a kitámasztórudat a rögzítőbe, mielőtt lecsukja a
motorháztetőt. Ha anélkül csukja le a motorháztetőt, hogy a kit ámasztórudat
megfelelően visszatenné a helyére, akkor a motorháztető elgörbü lhet.
A motorháztető becsukásakor különösen
ügyeljen rá, nehogy becsípődjön az ujja.

5276-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

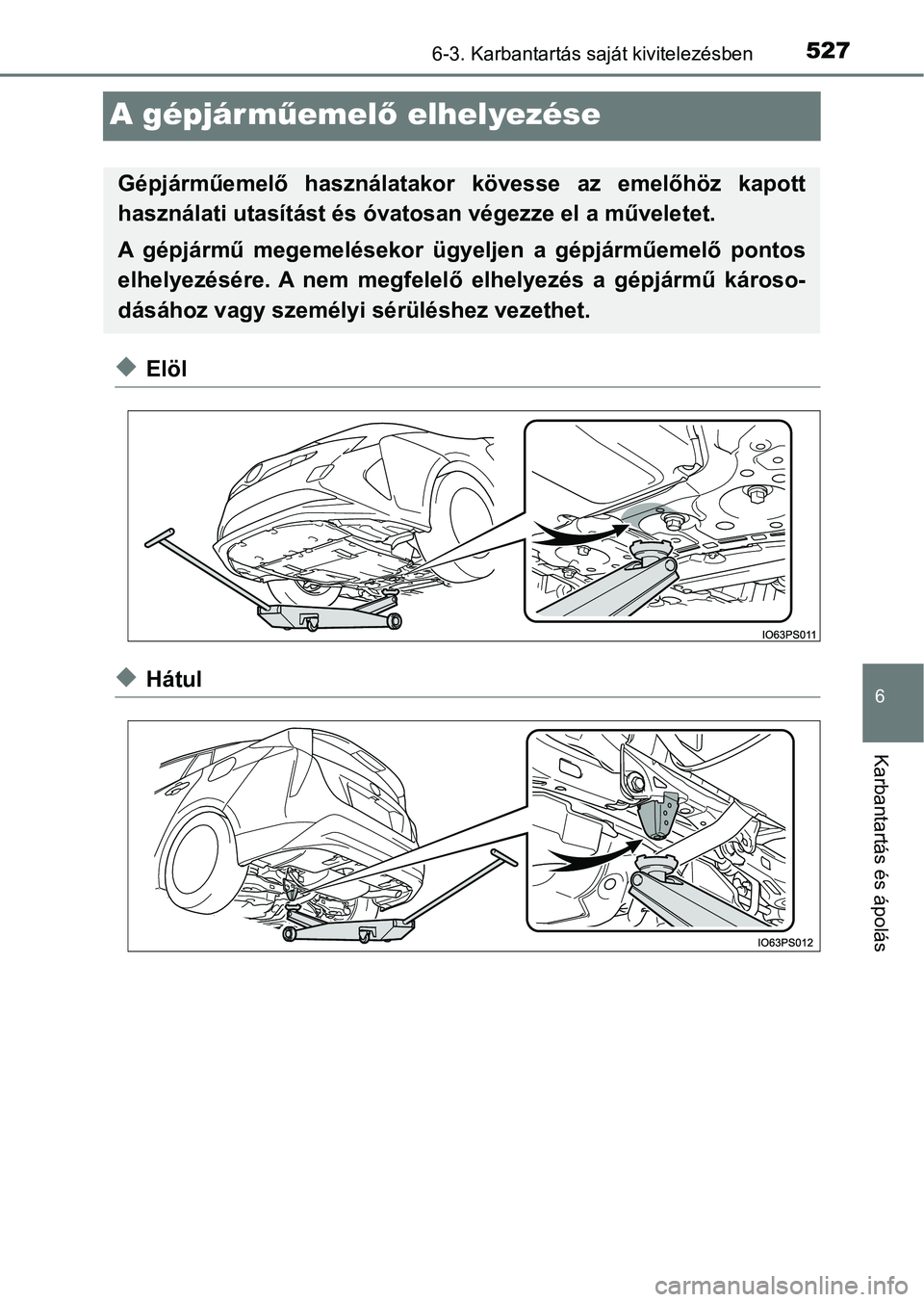

A gépjárműemel ő elhelyezése
uElöl
uHátul
Gépjárműemelő használatako r kövesse az emelőhöz kapott
használati utasítást és óvat osan végezze el a műveletet.
A gépjármű megemelésekor ügy eljen a gépjárműemelő pontos
elhelyezésére. A nem megfelelő elhelyezés a gépjármű károso-
dásához vagy személyi sérüléshez vezethet.

5286-3. Karbantartás saját kivitelezésben

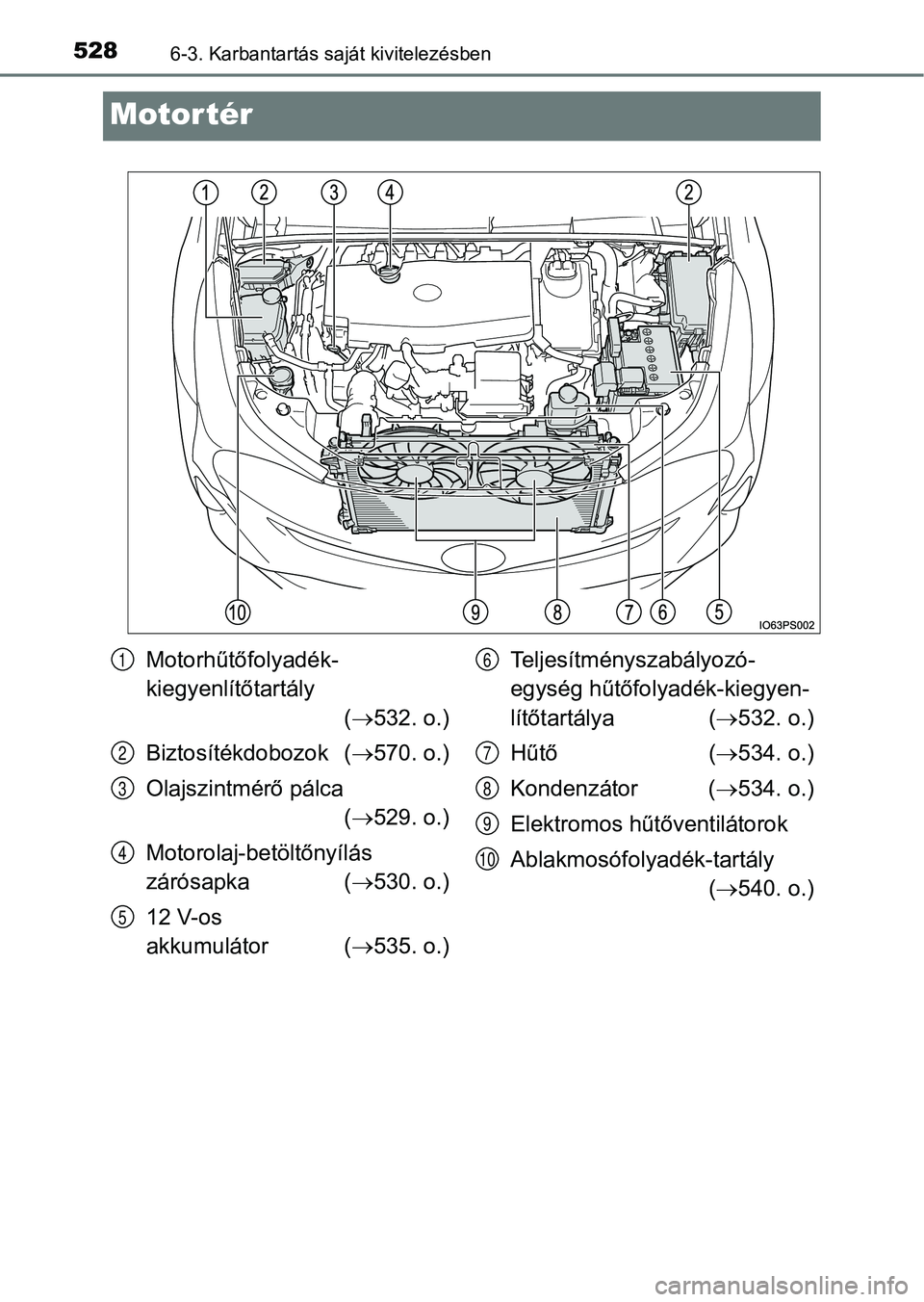

Motor tér
Motorhűtőfolyadék-
kiegyenlítőtartály( 532. o.)
Biztosítékdobozok ( 570. o.)
Olajszintmérő pálca ( 529. o.)
Motorolaj-betöltőnyílás
zárósapka ( 530. o.)
12 V-os
akkumulátor ( 535. o.) Teljesítményszabályozó-
egység hűtőfol
yadék-kiegyen-
lítőtartálya ( 532. o.)
Hűtő ( 534. o.)
Kondenzátor ( 534. o.)
Elektromos hűtőventilátorok
Ablakmosófolyadék-tartály ( 540. o.)1
2
3
4
5
6
7
8
9
10

5296-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

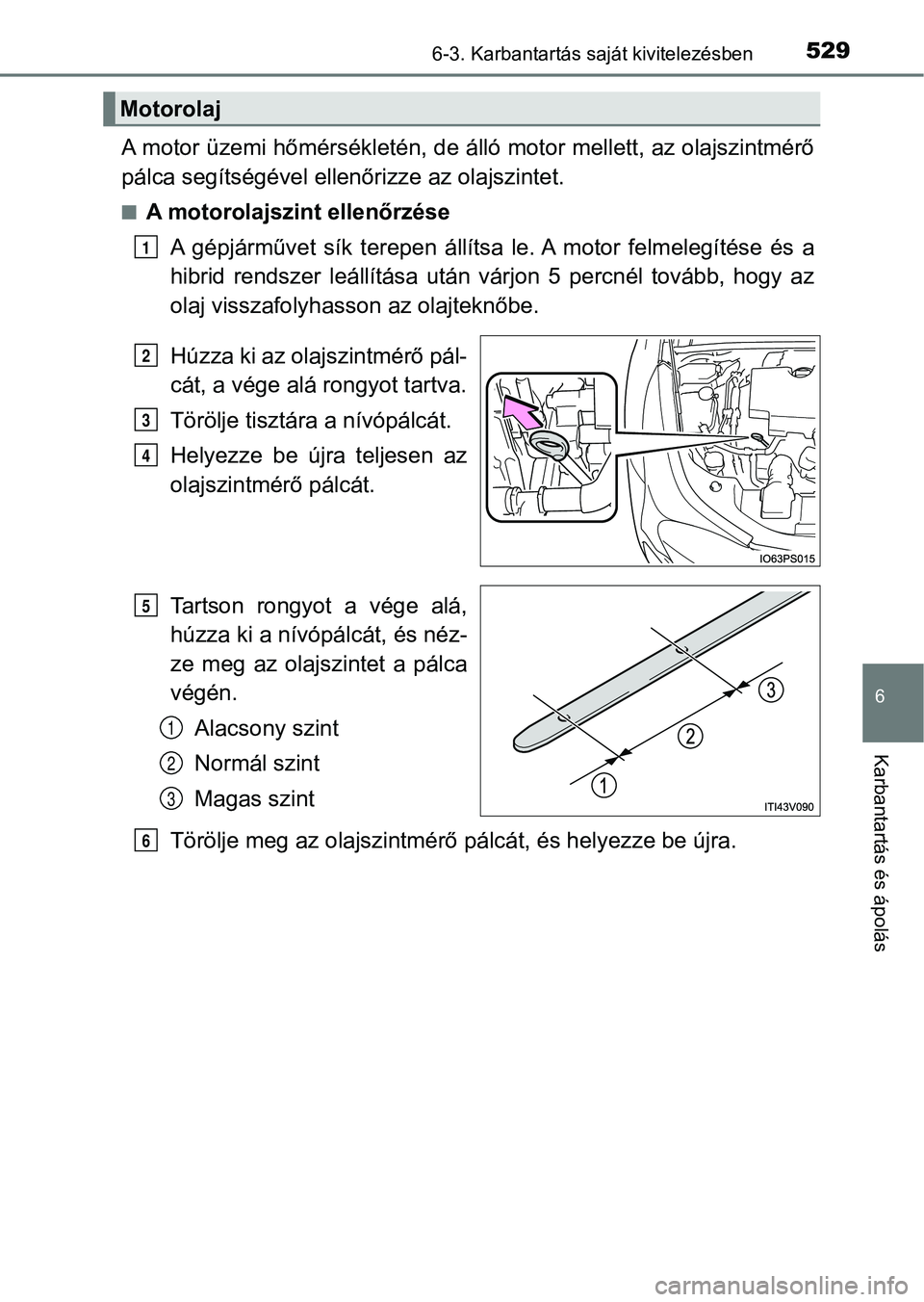

A motor üzemi hőmérsékletén, de álló motor mellett, az olajszintmérő
pálca segítségével ellenő rizze az olajszintet.
nA motorolajszint ellenőrzése
A gépjárművet sík terepen állítsa le. A motor felmelegítése és a
hibrid rendszer leállítása után várjon 5 percnél tovább, hogy a z
olaj visszafolyhasson az olajteknőbe.
Húzza ki az olajszintmérő pál-
cát, a vége alá rongyot tartva.
Törölje tisztára a nívópálcát.
Helyezze be újra teljesen az
olajszintmérő pálcát.
Tartson rongyot a vége alá,
húzza ki a nívópálcát, és néz-
ze meg az olajszintet a pálca
végén.
Alacsony szint
Normál szint
Magas szint
Törölje meg az olajszintmérő pálcát, és helyezze be újra.
Motorolaj
1
2
3
4
5
1
2
3
6

5306-3. Karbantartás saját kivitelezésben

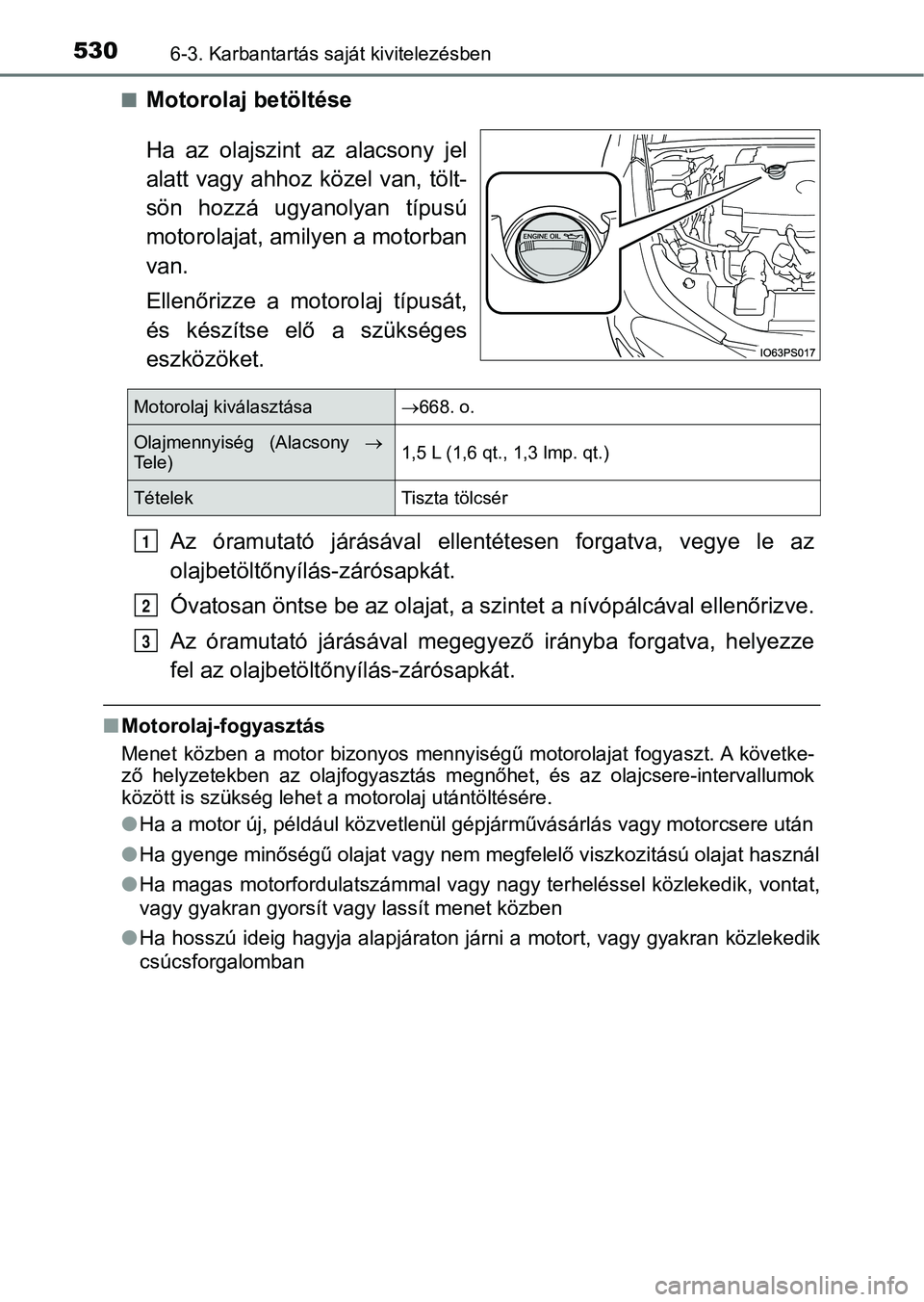

nMotorolaj betöltése
Ha az olajszint az alacsony jel
alatt vagy ahhoz közel van, tölt-
sön hozzá ugyanolyan típusú
motorolajat, amilyen a motorban
van.
Ellenőrizze a motorolaj típusát,
és készítse elő a szükséges
eszközöket.Az óramutató járásával ellentétesen forgatva, vegye le az
olajbetöltőnyílás-zárósapkát.
Óvatosan öntse be az olajat, a s zintet a nívópálcával ellenőrizve.
Az óramutató járásával megegyező irányba forgatva, helyezze
fel az olajbetöltőnyílás-zárósapkát.
n Motorolaj-fogyasztás
Menet közben a motor bizonyos mennyiségű motorolajat fogyaszt. A k ö v e t k e -
ző helyzetekben az olajfogyaszt ás megnőhet, és az olajcsere-int ervallumok
között is szükség lehet a motorolaj utántöltésére.
l Ha a motor új, például közvetlenül gépjárművásárlás vagy motorc sere után
l Ha gyenge minőségű olajat vagy nem megfelelő viszkozitású olaja t használ
l Ha magas motorfordulatszámmal vagy nagy terheléssel közlekedik, vontat,
vagy gyakran gyorsít vagy lassít menet közben
l Ha hosszú ideig hagyja alapjáraton járni a motort, vagy gyakran közlekedik
csúcsforgalomban
Motorolaj kiválasztása 668. o.
Olajmennyiség (Alacsony 
Te l e )1,5 L (1,6 qt., 1,3 lmp. qt.)
TételekTiszta tölcsér
1
2
3
